常跟狐仔哈啦的朋友都以為...狐仔是比較少玩intel家產品的

但其實真相是...我在intel家這邊的產品大多都是商務用途

這次因為從房間的角落挖出了一顆謎樣的2500K

就弄了張板子來玩玩

順便更新成狐娘的股票電玩機(狐娘抱怨Ipad她用不習慣orz)

沒有時間壓力...所以順便拍些照片來與大家分享一下

這次來看的是技嘉的主機板

(購入時間就是我去草圖藝文的當天...理所當然也是在該處一邊喝一邊拍的)

狐仔私下以為...技嘉的主機板型號其實蠻容易看懂的(別問我為何不買P67...口袋裡的現金是很現實的)


板子除主打全固態電容與3倍USB電力輸出外

還多了一樣宣傳...BIOS可支援3TB以上的硬碟

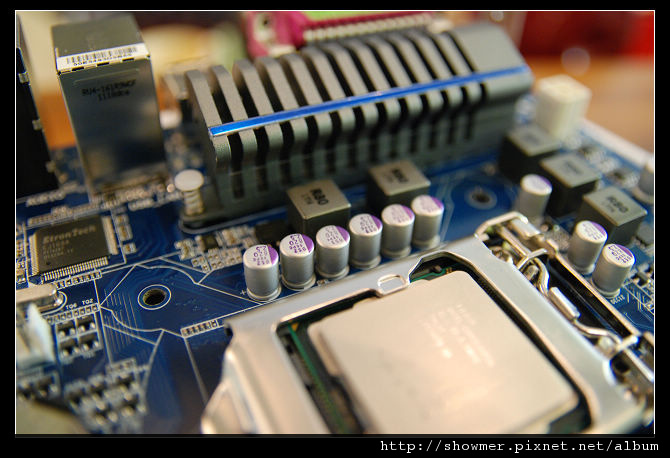

四相供電...上面壓著的鋁擠散熱器雖不大

但此區的發熱量其實不高...所以沒有什麼大差別

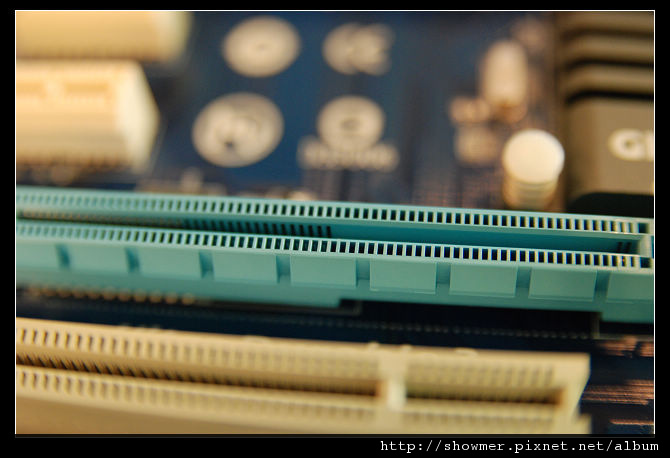

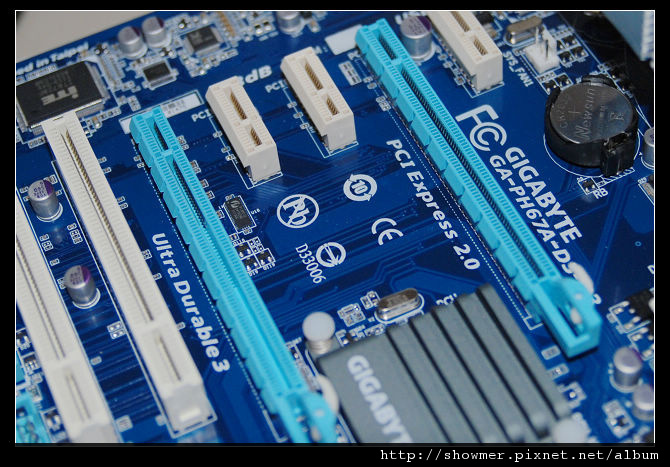

看起來提供了兩根PCIE 16X(淺藍色)

但其實第二根實輸入是PCIE4X

所以如果您在單顯卡狀態請插在第一根

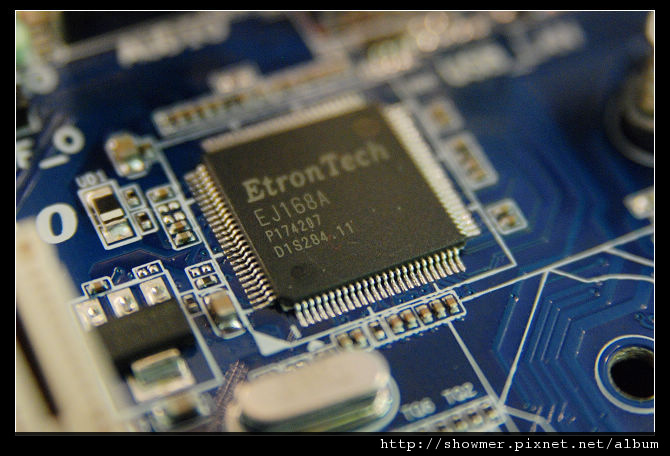

同之前玩過的GA-A75-D3H一樣使用EtronTech的USB3.0晶片

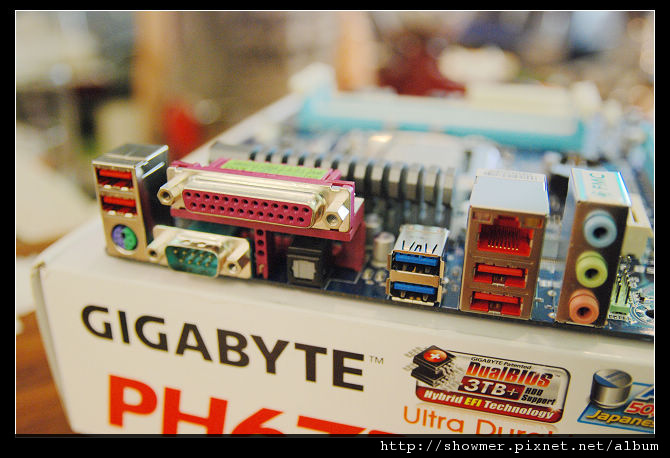

在背後的I/O發現到近年越來越少出現的Printer port (某些公司的舊裝備還蠻需要的)

且此板並無法給您的CPU發揮內顯能力機會...雖然狐仔相信這對大多數的人來說是沒差的

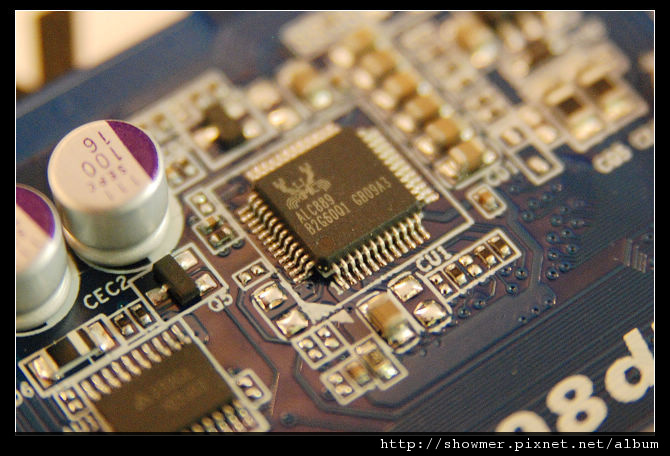

音效上使用瑞昱出品的ALC889(最近好多主機板都用這一顆)

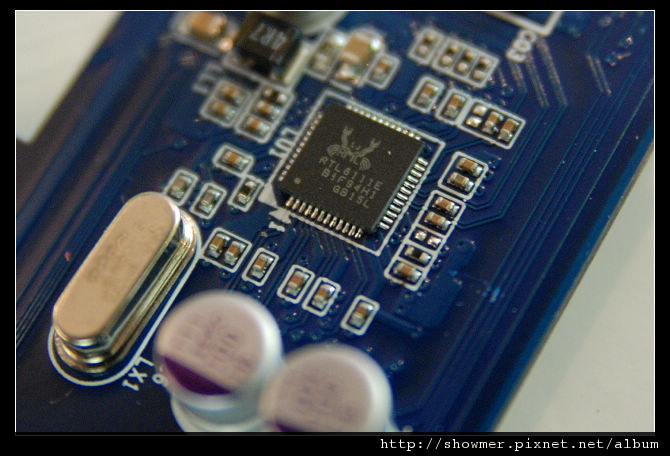

網卡則使用RTL8111...提供Gb級的能力

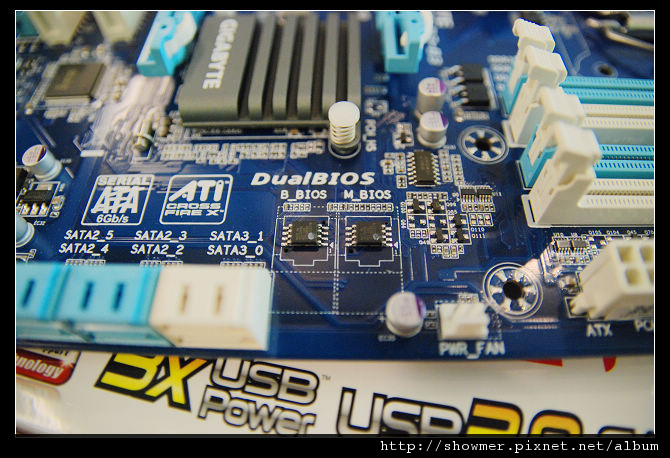

技嘉很傳統的DualBIOS

同圖中還可以看到

H67較H61最大的不同處(也是我沒買H61的最大理由)

H67提供了兩個SATA III的接口

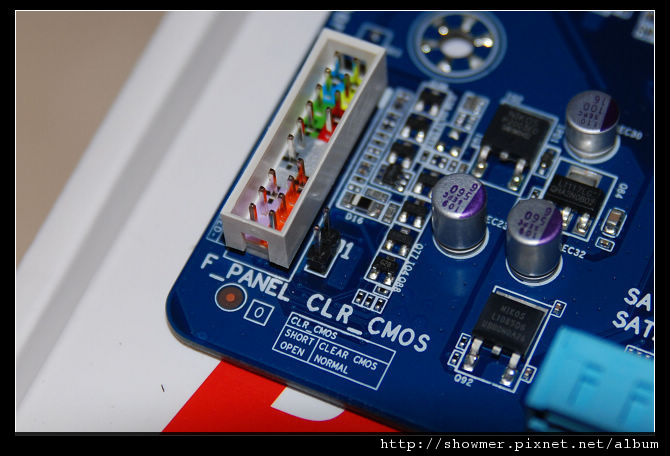

CLR CMOS的接腳設計我很欣賞(需要時直接短路此二針腳便可)

以前那種要插JUMP的設計非常的不方便

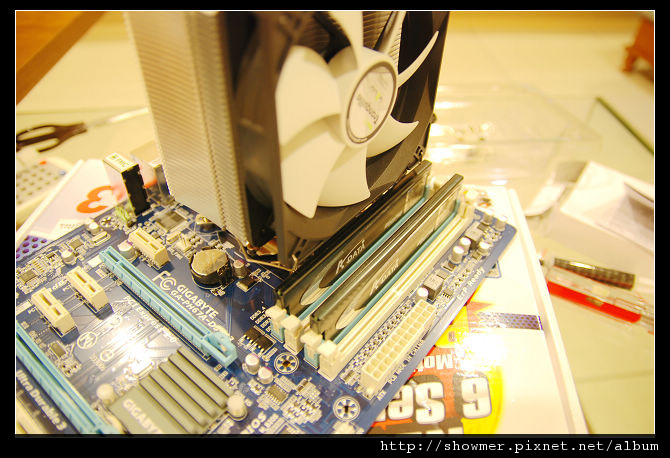

上機

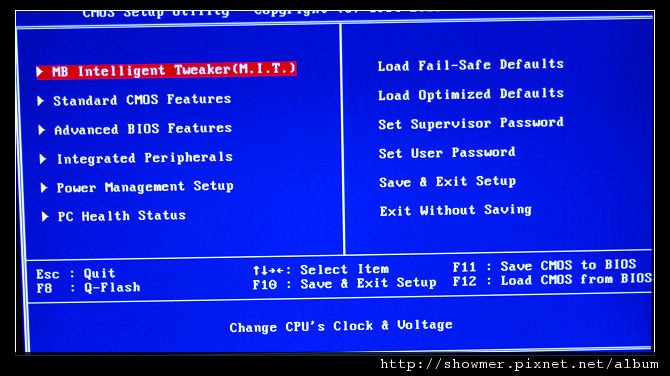

再來大約的看一下Bios吧

大多數的設定項目都在 MIT 中

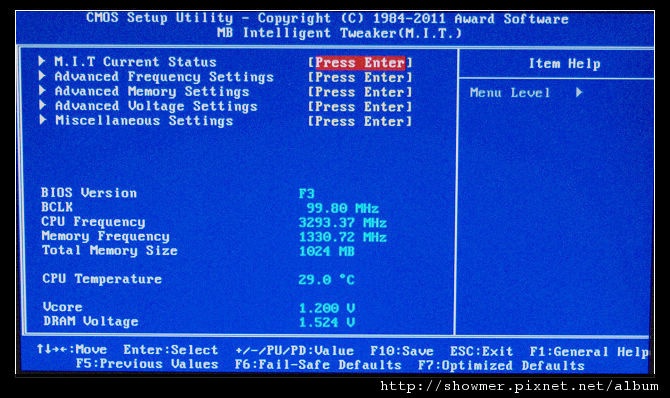

一進入MIT馬上可以看到主機板的一些基礎數據...讓一些懶得跳來跳去的朋友感覺方便許多

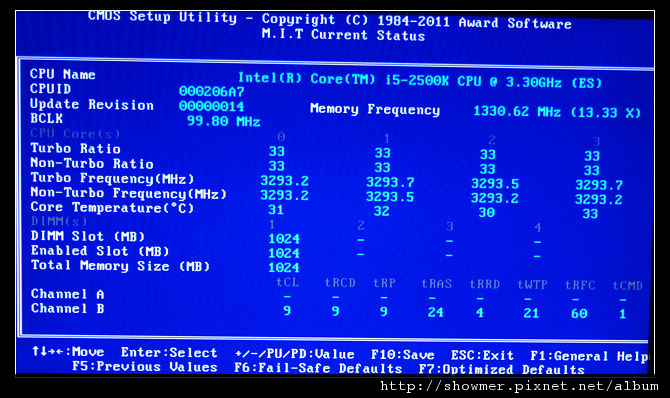

M.I.T Current Status中為更詳細一點的系統資訊

連RAM插在哪一條Dimm上的狀態與運行的參數都可以簡單看見

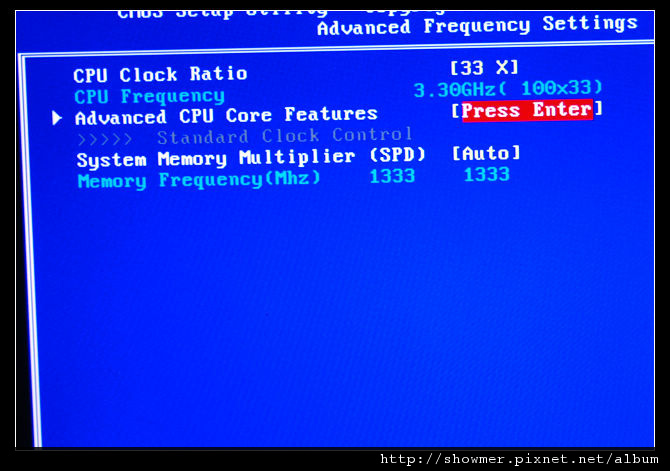

Advanced  Frequency  Setting中可以看到調整倍頻的選項

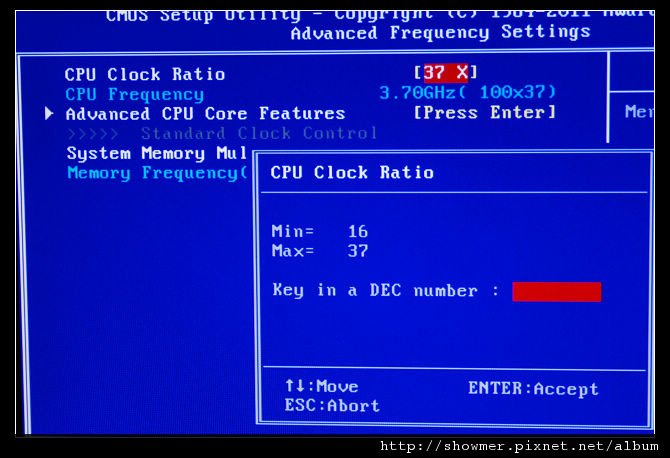

但在H67中是無效的...即便你直接調到37X (想要超頻...請買P67)

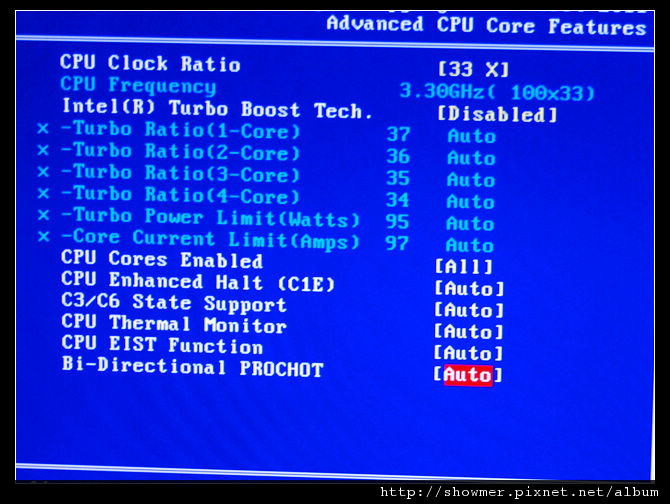

Advanced Cpu Core Features內是關於CPU的細項設定

一樣的...倍頻在此仍是無解(因為H67)

Turbo Boost的各別效率設定則是可以自己變動的

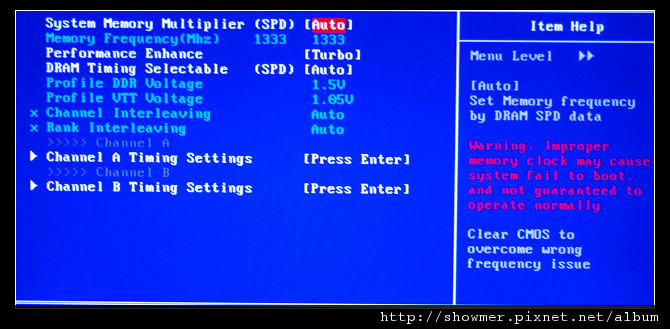

此處為Advanced  Memiry  Setting

只要大大小小與ram有關的設定都在此

但...我的 2500K ES 外頻疲軟...所以........

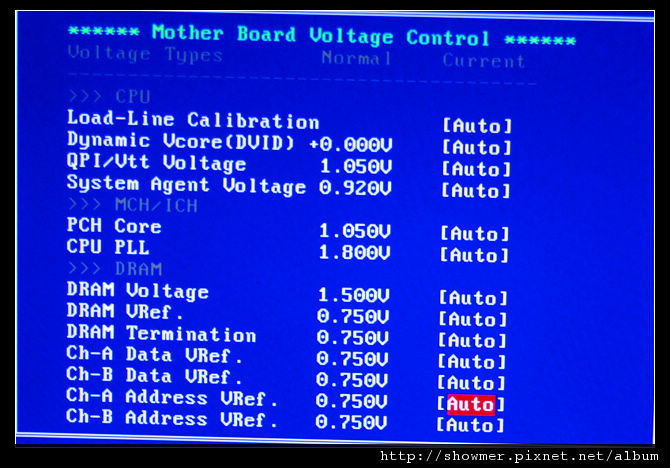

這邊是電壓設定的部份

技嘉很貼心的把各種細項的電壓分門別類的幫你做好List

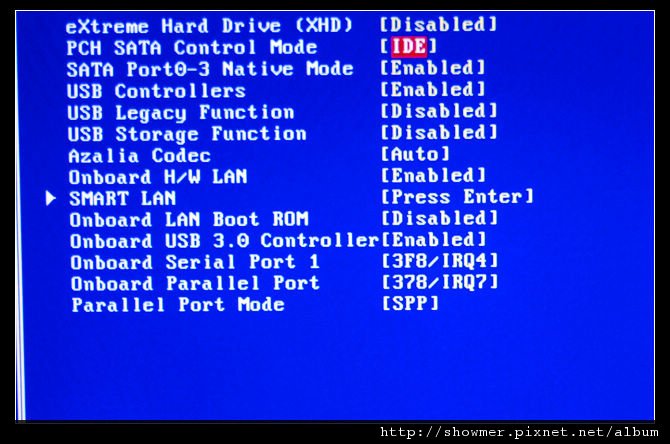

如果您的HDD有3TB...請找到eXtreme Hard Drive選項將其Enable


以上大約報告到此

因為這是張H67...其實也沒什麼好超頻或測試的

但一定會有人問我...那我買這張板子到底要搞什麼???

其實很簡單...就是USB3.0與Sata III再加張顯卡玩玩遊戲罷了^^
