呼~~~因為客戶認證稽核非常的忙

狐仔封印鍵盤也好一陣子了

終於昨天忙完了...所以也快速的來請大家一起來看看

久違的散熱器分享

這次這一顆散熱器其實是與之前介紹過的Lynx同一系列的產品

只不過這次體型更大了...所以從山貓升級成豹^^

請看包裝封面...可以看到一顆豹臉型的符號

showmerDSC_3269

把散熱器拿出來...即便沒有比例尺也看的出來

比起Lynx寬大了不少...也就是說散熱面積增加了許多

showmerDSC_3281

最上的一片鰭片有著豹臉圖騰...搭配鰭片造型很像正張嘴大吼的豹

(話說...這種圖騰風好像已是Prolimatech的傳統了)

showmerDSC_3270

在受風面承受最大風量的點有做造型設計來順便使氣流更容易"吃"進鰭片中

showmerDSC_3274

鰭片仍然只有焊半面交錯堆疊的設計

此設計是有趣的

設計者很努力在風阻與紊流之間找平衡點

讓每一分表面積能更有效的被利用

showmerDSC_3278

 showmerDSC_3277

焊工比Lynx更細

showmerDSC_3279

底座的設計則與Lynx完全一樣

故連扣件的設計也完全一樣

所以請想了解的朋友自行移駕觀看

基本上很好裝^^

showmerDSC_3276

熱管較其小老弟多了一根

且上彎與鰭片結合時頗細心...將熱傳量最大的兩根安排在進風量最大的鰭片面上

showmerDSC_3275

搭配的12cm風扇是紅色的...運轉時會發出紅光

showmerDSC_3283

這是此風扇的資訊...轉速範圍為800-1600rpm

showmerDSC_3284

因為還沒有準備測試...所以先用風扇安裝教學來頂著XD

風扇扣具是鐵線型的

所以先拿出來後將尖端對準你要的縫放進去

然後將該端的反勾勾在鰭片相互固定型體用的卡鰭中

showmerDSC_3287

showmerDSC_3286

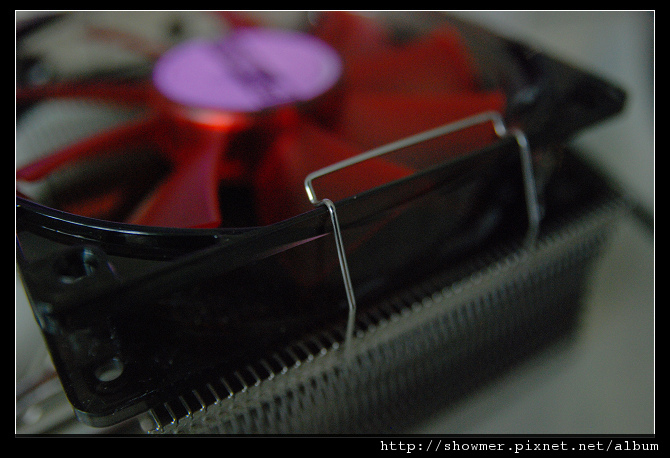

再將平滑端的反勾直接拉上風扇邊緣後扣住便可以了

showmerDSC_3285

這是完成圖

showmerDSC_3288

測試待狐仔把H77平台架起來後送上
