組機整線一直是裝機者最麻煩的工作

對於有視覺潔癖的朋友,更是會花許多時間在這方面上

當然了...自己有此癖好自己整線就認了,但遇到幫組機的有此要求可就苦了裝機者了

前些日子朋友 GTM 就遇到了此狀況

於是狐仔幫他挑了顆半模組化的PSU讓他去完成任務(順手坳一下開箱...順便來聊聊)

以下為GTM協助狐仔完成的開箱

"酷媽"的半模組化的電源供應器 G550M  <<<銅牌貨!!


相較於其它高單價的金牌商品有束口袋,有線材包

這款就陽春許多~~就是一顆"拋鵝"!! (這一切只是為了降低售價)

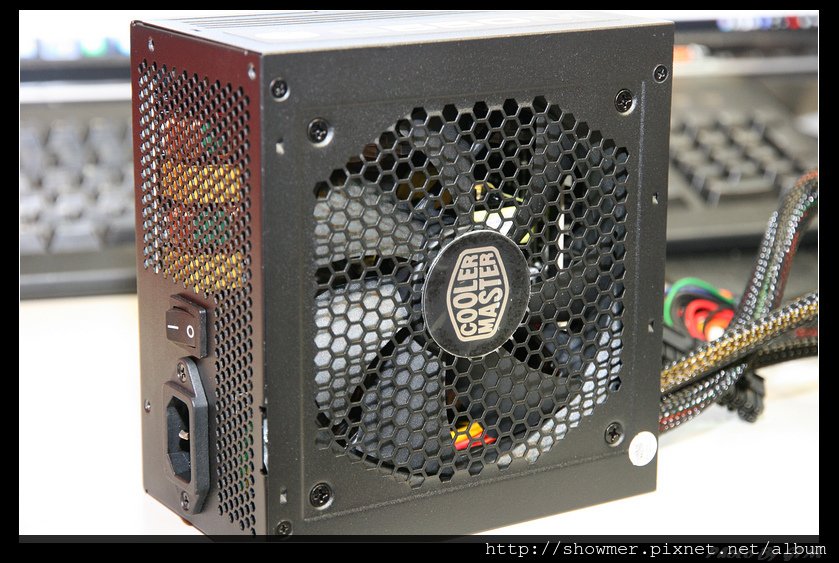

本體採用消光黑烤漆處理,風扇網直接在成型外殼時衝壓上去了

在視覺上比起之前的高階金牌的V850,的確是陽春不少


輸出的詳細規格在此

從表中可以看出來

大家最關心的12V輸出為單路輸出...最大出力為42A

因為是單路輸出...比較不用擔心某一路的負載過量問題

3.3V與5V各別的最高輸出為20A

但總輸出最高只能達到100W

(友善提示: W= A x V )

以目前以12V為需求主流的硬體設備來說仍然相當的夠用


模組化的接口是長這樣子的

比起全模組化複雜的插頭~~G550M的插座就相當簡單

防呆的設記計本身兼俱了固定功能...可以增加接頭與本體連接的穩定性

這一項對模組化 PSU 來說尤其重要

主機版端24pin、CPU12V以及PCI-E供電線這些對於現代主機幾乎全必要的接線則未模組化

也就是說模組化的只有儲存端的線材(SATA/大四PIN)

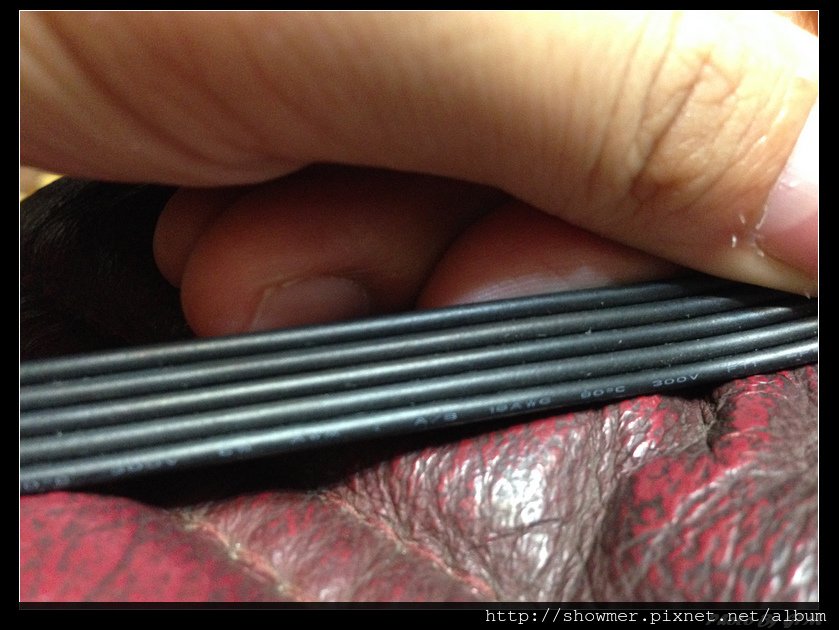

線材至少都有18AWG的規格...安全性不用擔心^^

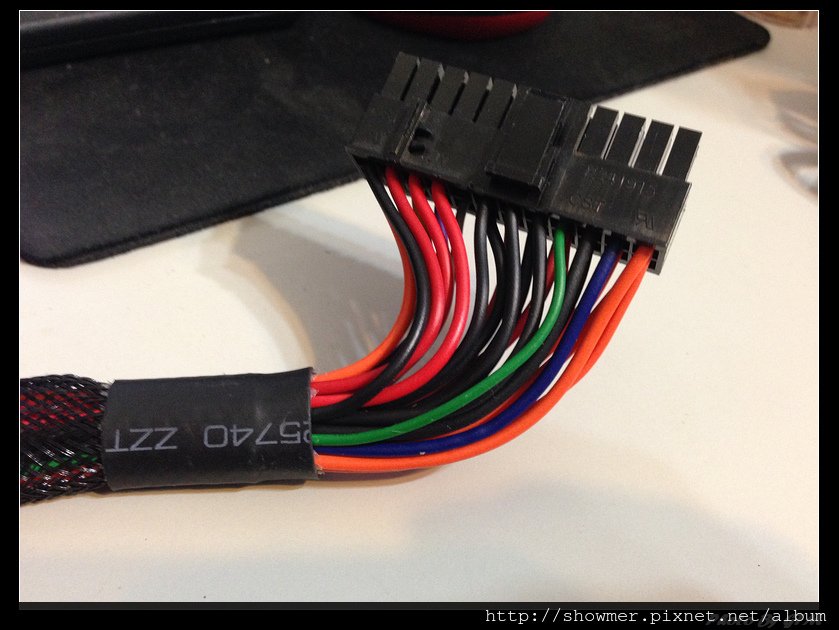

線材與主機板端是依標準的20+4P

兩個線材的結合方式穩定性還不錯

不易脫離...需要分拆時的困難度也不高...簡單又好使


CPU供電的部分為4pin+4pin


PCI-E供電的部分提供了兩組6+2pin

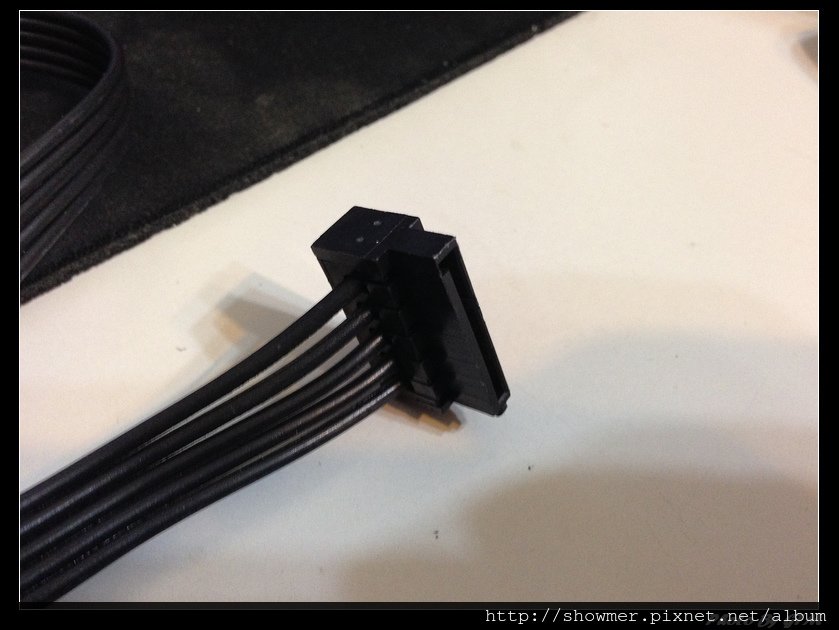

全數的SATA電源都是採用突破式的

共計模組線材可提供六個SATA供電


另大四pin與線在不常使用的小四pin都具備了

只可惜大四pin未具快拆設計


實際上機時比起未模組化的POWER相對來說還是簡潔許多!!

在這主機精簡化的時代...看起來清爽多了


到這其實狐仔有個建議

這種半模組化的PSU不如把一個SATA接頭進入固定線組

再把一條PCIE線組移到模組化區去...在實際使用上的適用性與彈性會更高

當然了...此種PSU的多接點會隨著使用時間增加...阻抗隨之增加的問題仍然是存在的

但就狐仔多年來長期使用的感覺是...你使用的時間內要增加到有差異機會實在不高

放寬心...花錢不過就是為了買個爽字

跟我一樣懶得整線又希望機箱內視覺好看的朋友

你除了買機背整線設計的機箱(EX : Thermaltake 向質感靠攏的新作品 Urban S41 )或是坳人抓刀外

也許選擇這類的PSU會是比較乾脆的方式
