常在我這邊或是狼大那活動的好朋友們可能都已經知道了

狼大不久前買了一部很美的新車~~~還特別寫了一篇開箱文跟大家分享

極致安全進化跨距都會小房車 HONDA ALL NEW CITY VTi-S 頂級款開箱

就在一段時間過後~一直有著改裝魂的狼大終於又手癢對他的小老婆動手進行強化改裝啦

大師出手就是不一樣,想學習車室內燈光改裝 DIY 的朋友肯定不能錯過這一篇

所以接下來就看狼大表演啦

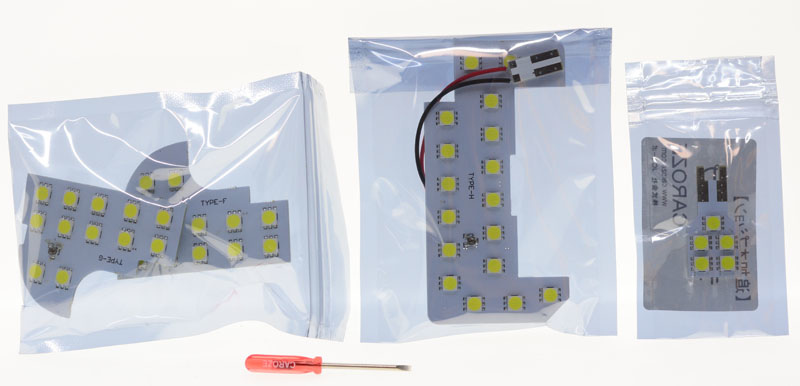

這是一家Caroze推出的產品,對應HONDA CITY(GM6)專車專用,包裝內有左右閱讀燈模組、車內燈模組、行李箱照明燈模組,使用靜電袋包裝,隨附一支亮度調整用小一字起子


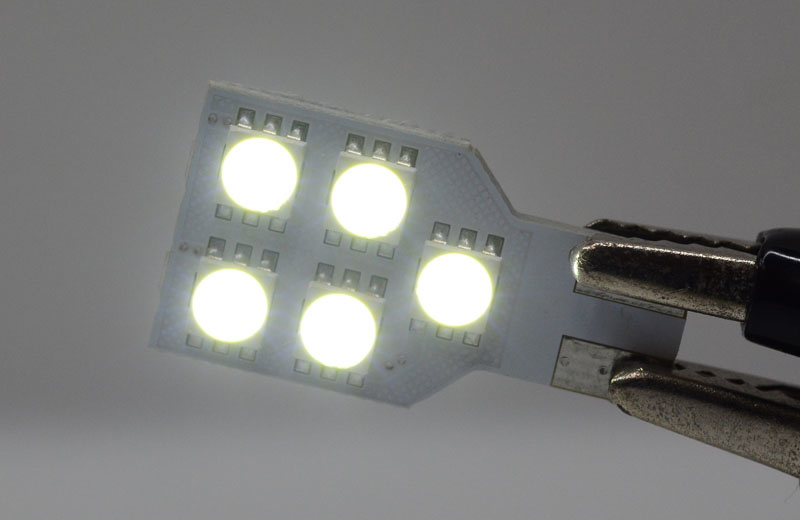

左右閱讀燈LED模組,依照閱讀燈燈具內部空間設計剛好的電路板大小,白色電路板正面排列三晶粒白光SMD LED,小型半固定可變電阻為亮度調節使用

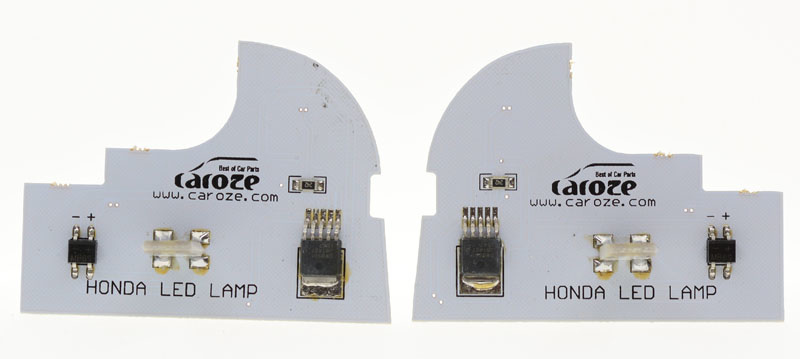

電路板背面除了印上Caroze商標及網址外,主要元件有DW8501線性LED恆流IC與橋式整流器,讓LED模組運作在最穩定的狀態下

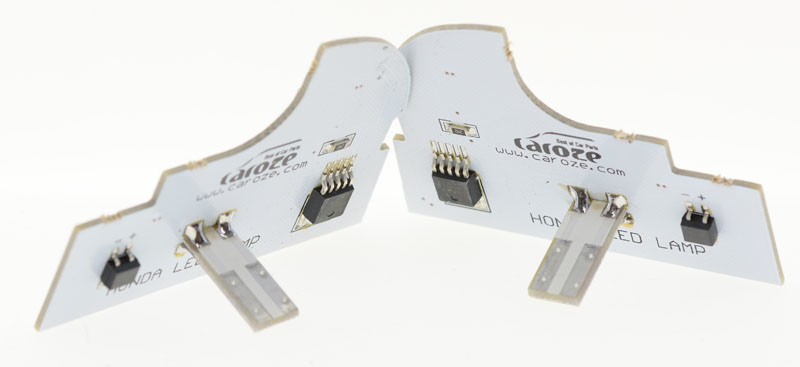

因為City(GM6)左右閱讀燈為小炸彈插式燈泡,LED模組背面直立焊接的電路板是用來與燈泡座互相連接,讓電源可以傳導至LED模組上

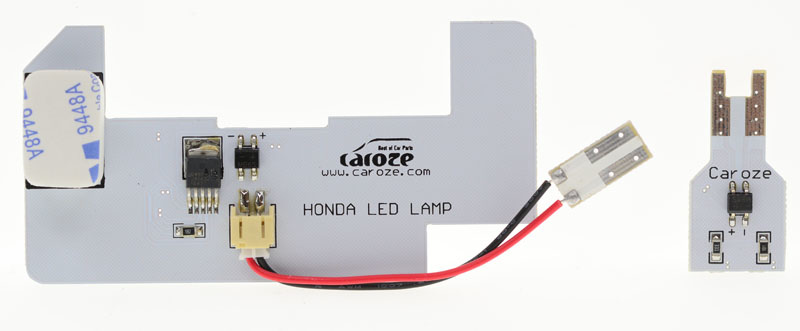

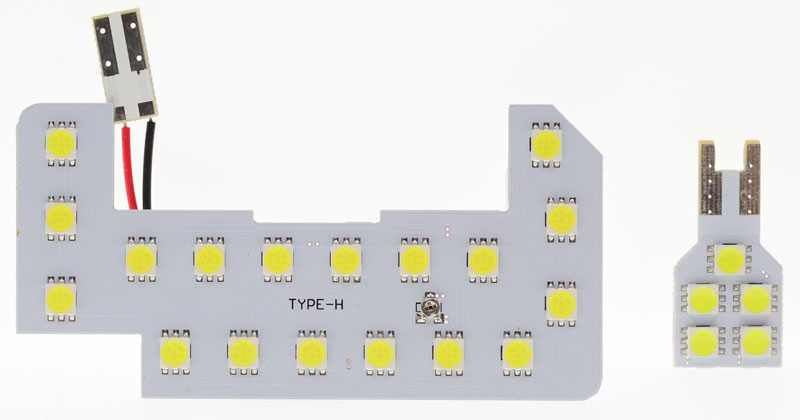

車內燈模組()與行李箱照明燈模組(),車內燈模組同樣也有亮度調整半固定可變電阻


行李箱照明燈模組因為LED數量較少,就只安裝橋式整流器,車內燈模組與閱讀燈模組一樣,電路板背面同樣有DW8501線性恆流IC與橋式整流器,車內燈模組的燈泡座連接用電路板則是用紅黑線路接出

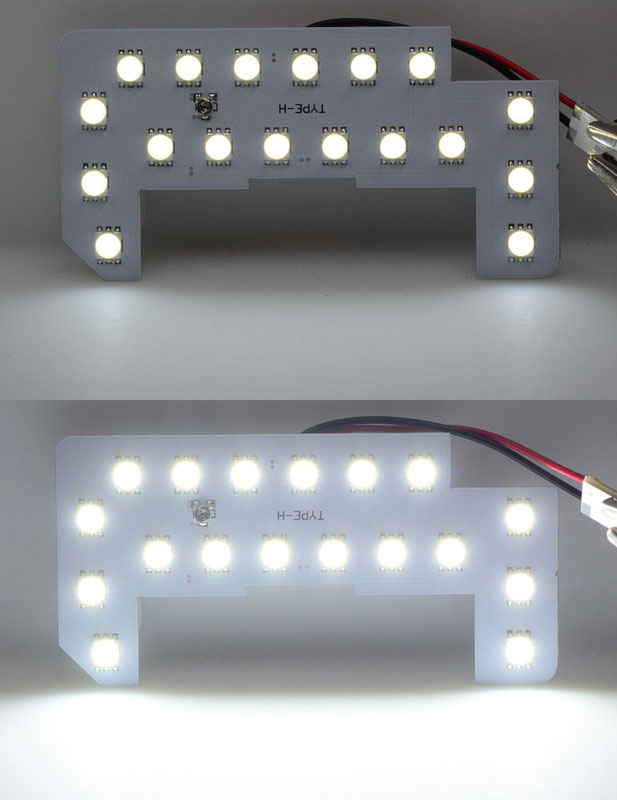

車內燈模組調整到最亮()與最暗()亮度比較

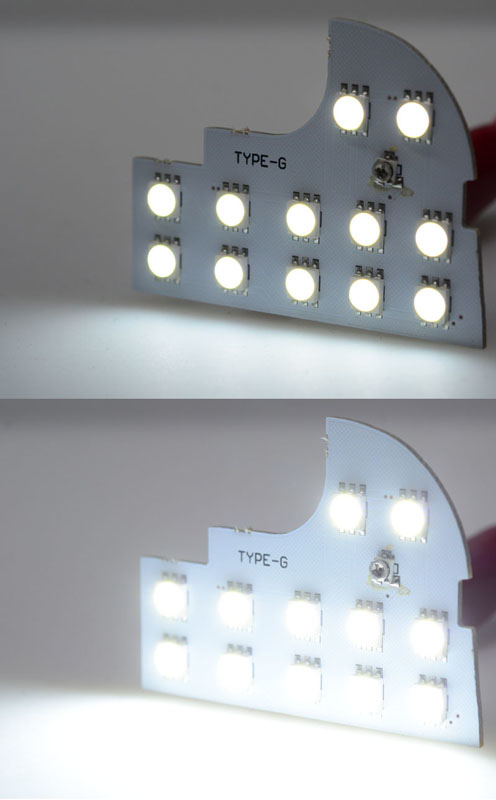

閱讀燈模組調整到最亮()與最暗()亮度比較


行李箱照明燈模組亮度無法調整

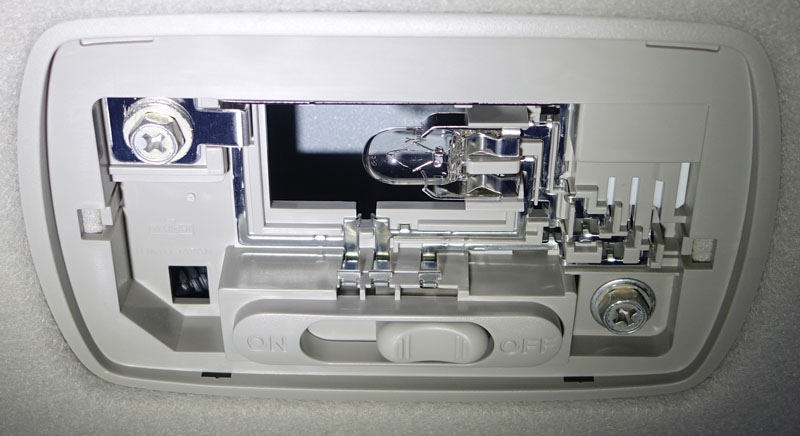

拆除車內燈燈罩,拔除原本的小炸彈插式燈泡

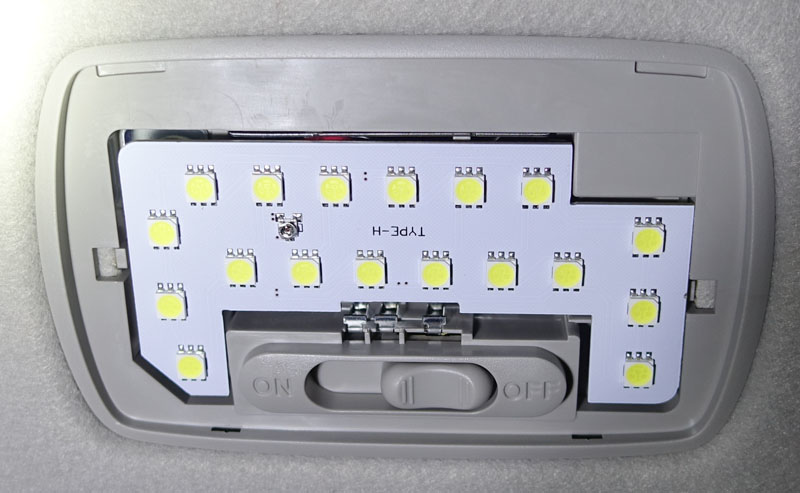

換上車內燈模組,電路板外型與燈具內部空間完全配合


通電測試一下,會亮就可以裝回燈罩

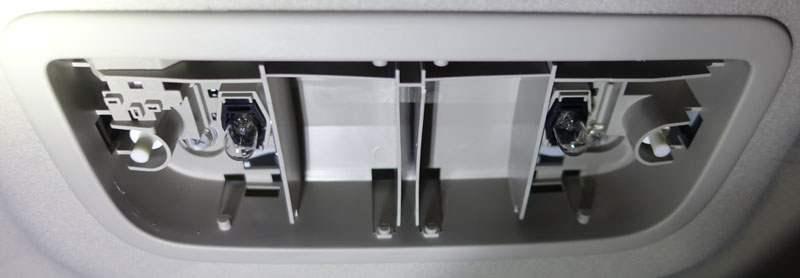

同樣將左右閱讀燈的燈罩拆下,並拔除原本的小炸彈插式燈泡

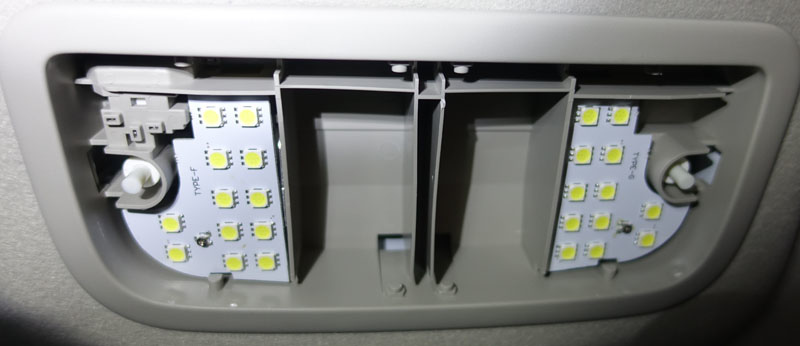

將左右閱讀燈模組安裝上去,電路板外型同樣與燈具內部空間完全配合


通電測試後就可以裝回燈罩

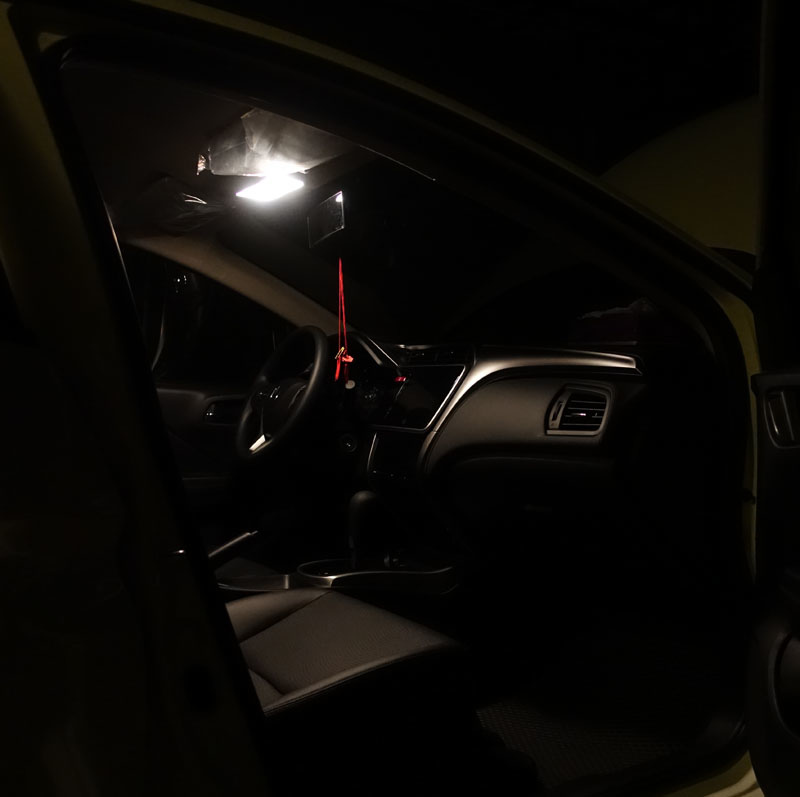

使用原本燈泡的車內燈

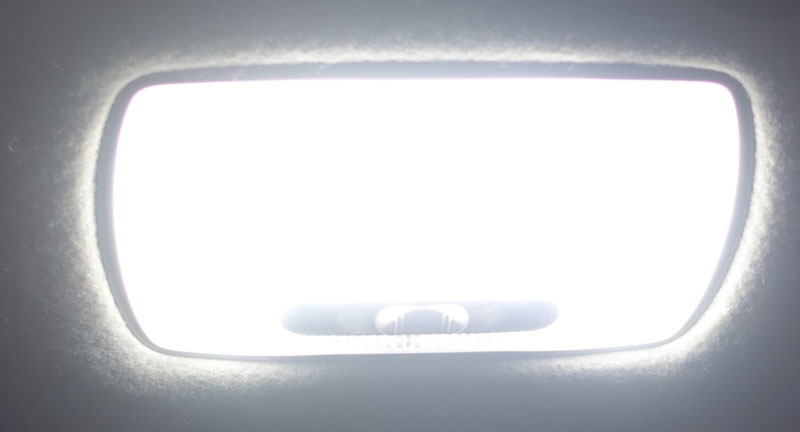

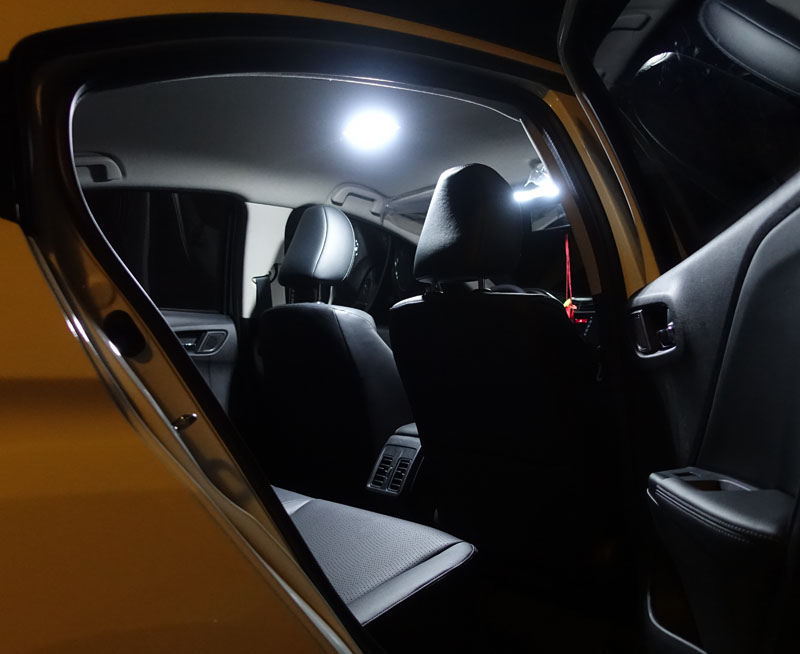

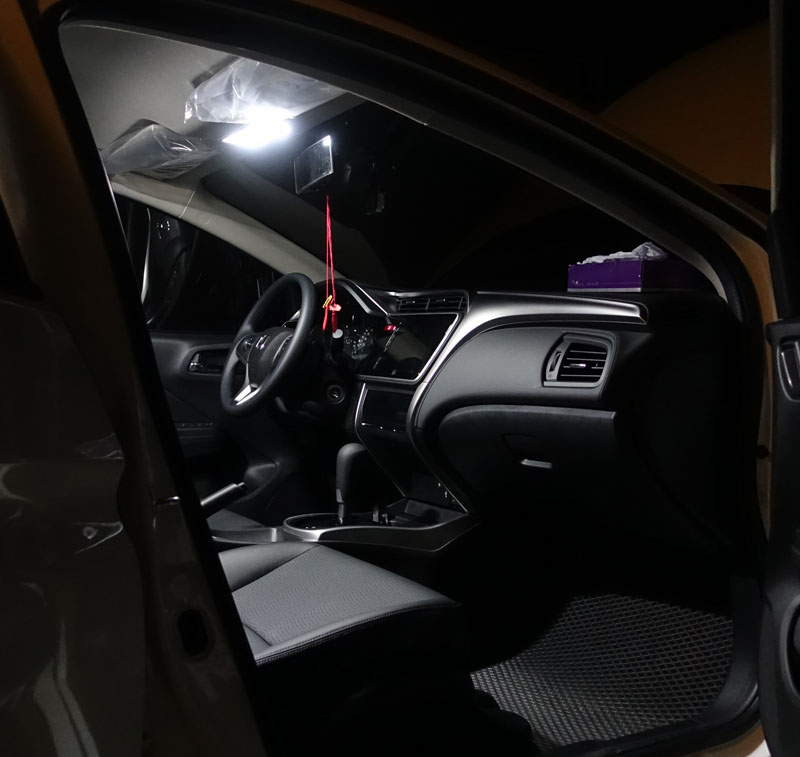

換上LED模組的車內燈,明亮度提升非常多(亮度設定在最高)


使用原本燈泡的左右閱讀燈

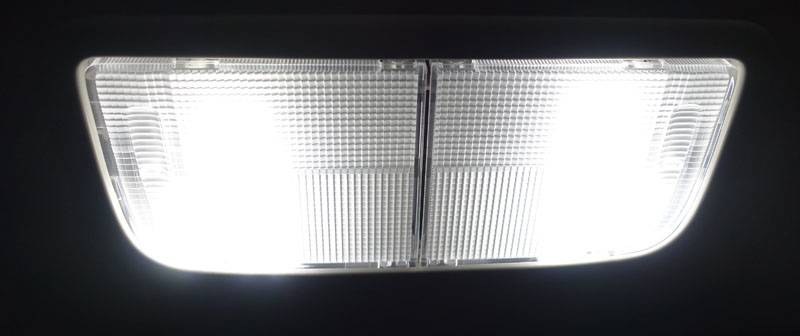

換上LED模組的左右閱讀燈,明亮度同樣提升很多(亮度設定在最高)

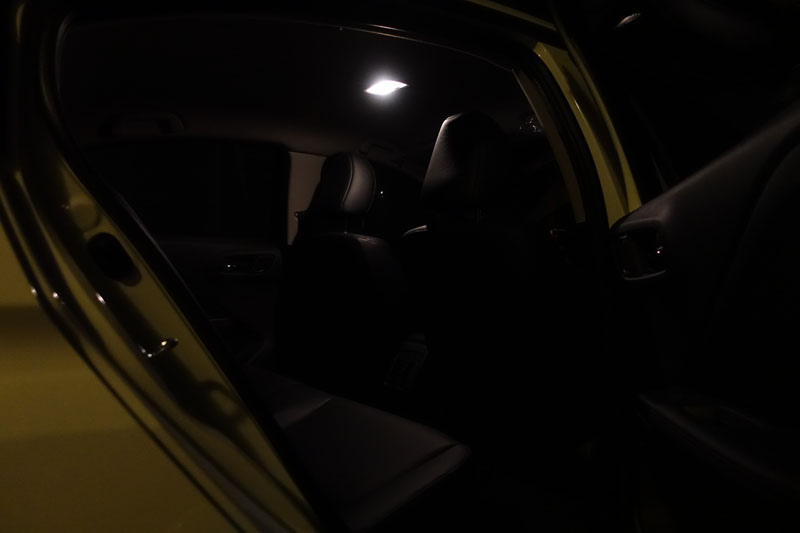

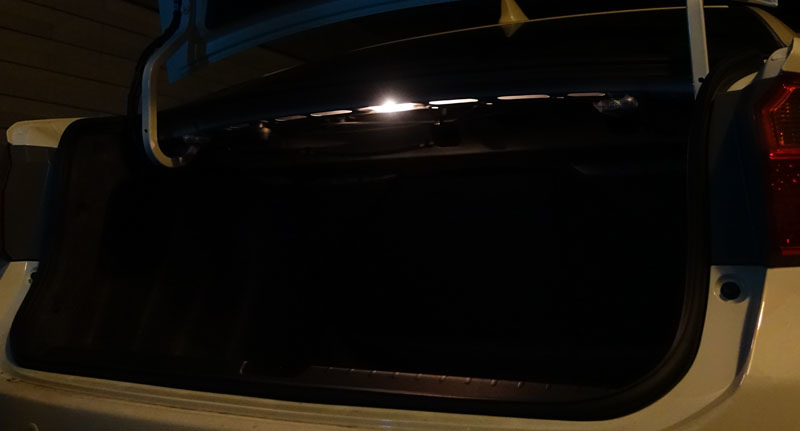

使用原本燈泡的行李箱照明燈

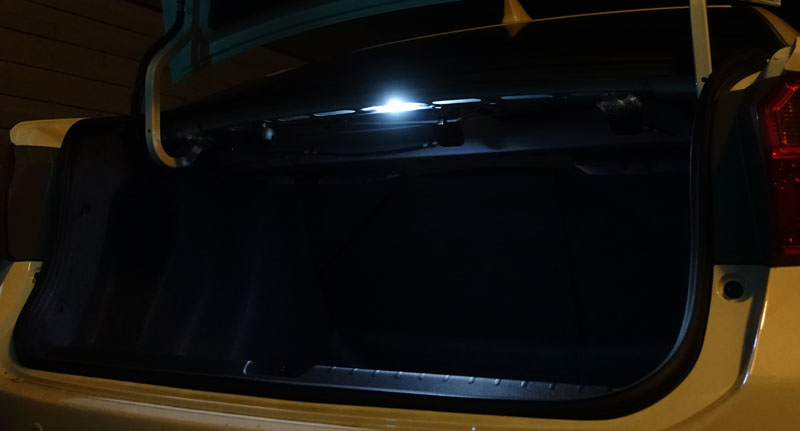

換上LED後亮度略有提升

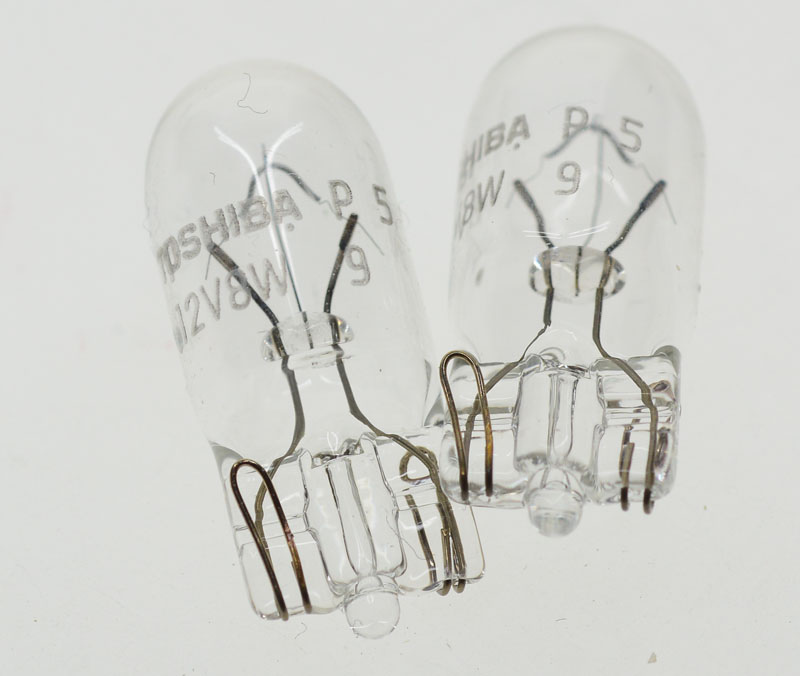

燈具原本使用的12V/8W小炸彈插式燈泡

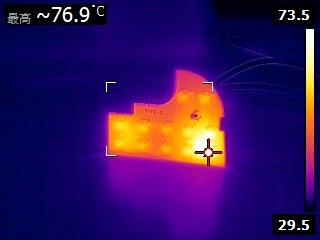

閱讀燈模組點燈10分鐘後熱影像圖,高溫處為LED恆流IC

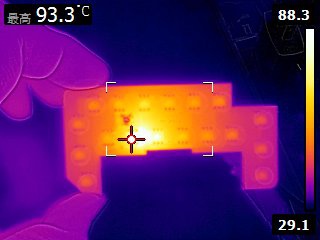

車內燈模組點燈10分鐘後熱影像圖,高溫處為LED恆流IC

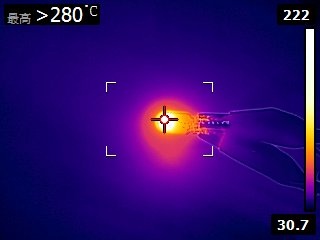

原本小炸彈插式燈泡通電後的熱影像圖




針對燈具內部空間設計電路板,LED配置數量可以最大化,提升整體照明亮度,可調整亮度設計,可依照自己喜好調整適當亮度,同時LED功耗更低,比起原裝燈泡更為省電,壽命更長



報告完畢,謝謝收看
