在近期的市場~有光碟機的筆記型電腦不多了

畢竟多加裝光碟機後的筆電在厚度上的表現完全跟不上近年流行的輕薄風

所以大家都忘了光碟機的空間其實可以讓你拿來裝第二顆硬碟這回事

這是我們入手的華碩商用款筆記型電腦 ASUS PRO P2530U 剛好就有著足夠的條件來進行改裝

所以特別開了這篇教學文來讓大家回味一下 DIY 改裝大法

畢竟原廠出廠時的 256GB SSD 容量實在有點少~~

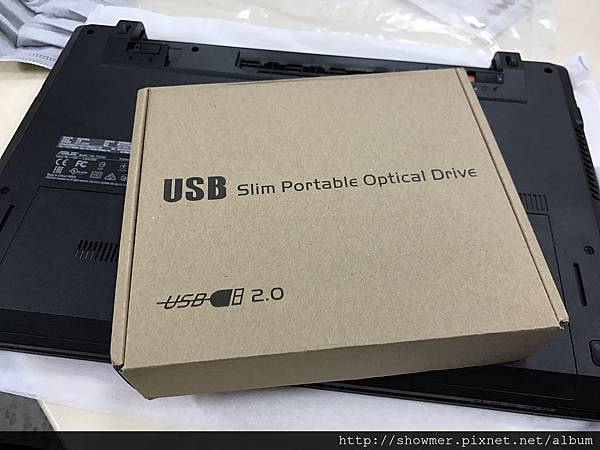

就先把目前存在感很雞肋的光碟機給外接化，然後把騰出空間來安裝另外一個硬碟

以下就來看看我們怎麼做吧!!

首先~~必須先去購買轉接的套件

這類東西在網拍以及某些筆記型專賣店上都很容易找到的

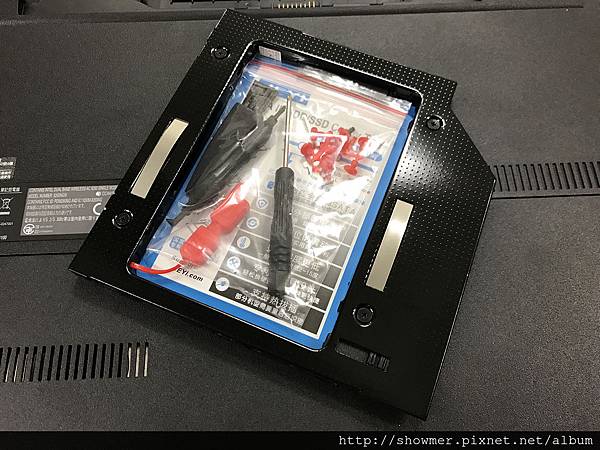

依照光碟機的規格購買需要的轉接架

主要分成 9.5mm 以及 12.7mm 這兩種厚度規格

今天的主角 ASUS PRO P2530U 是 9.5mm 厚度規格的光碟機

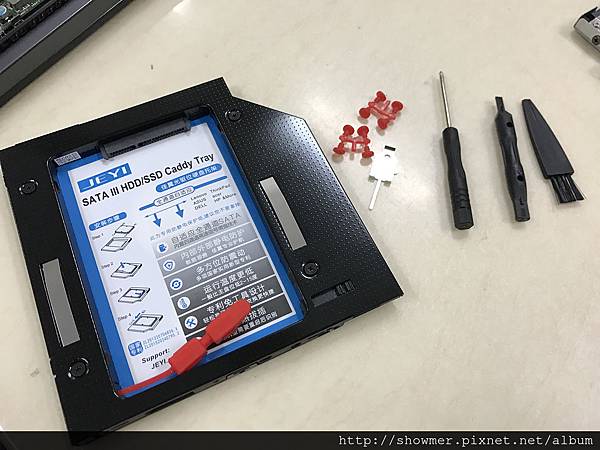

轉接架配件一覽

開始拆機了

首先拆下擴充區背蓋

為了改裝安全起見請記得在施工過程中先把原廠出廠時所安裝的硬碟暫時先拆下來

然後把眼睛所看得到的螺絲都拆下來

電池拆掉後這裡還躲了四顆螺絲

拆下背蓋後就可以看到光碟機了

把光碟機的兩顆固定螺絲拆下

同時把要擴充的硬碟安裝到轉接架上

這個轉接架的設計是使用無螺絲橡膠防震的設計

固定好

扣上矽膠固定墊片~~這顆硬碟是從另一台電腦移植過來的

這是光碟機

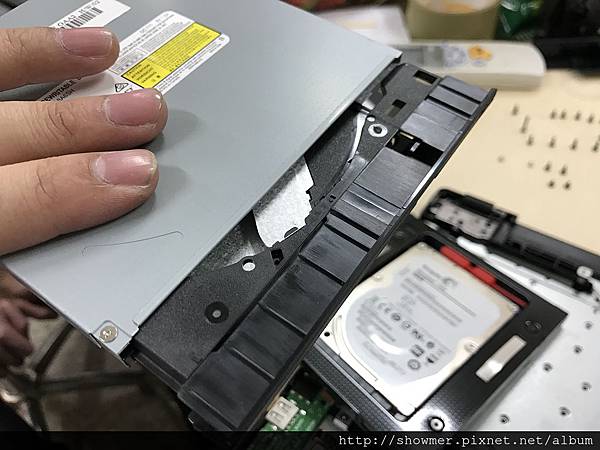

拆掉固定光碟機的螺絲後可以把光碟機拉出

然後要把這個光碟機的固定扣具移植到轉接座上

同時把光碟機的飾板拆下來一樣移植過去

一切準備就緒

塞進原本光碟機的位置

固定螺絲鎖好

然後把背蓋裝回~~一一把螺絲鎖回去

開機後可以正常抓取到新裝置的硬碟就大功告成啦

一般來說這個步驟並不需要特別的設定

至少在  ASUS PRO P2530U 並不需要進入 BIOS 做設定就可以直接使用了

以上~~謝謝收看

基本上只要有設計光碟機的機種都不算難拆，大家就依本文的工作原則下去自行改裝就行了

真的很害怕的話就交給店家去做也行，只是我個人覺得這種工錢其實可以省下來
