前些時間狼大剛幫大家介紹完 Cougar GX-F 750W 金牌全模組化電源

這次狼大帶來同一家廠商所推出的姐妹作品

Cougar GX-S 750W

兩者在外觀上最大的不同點就是這一顆不是模組化的電源供應器,當然了~價格也便宜了不少

除了外觀上之外,還有什麼不同的地方呢 ?

且看狼大聊下去

GX-S 750W產品特色:

1.LLC諧振及DC-DC轉換,通過80PLUS金牌效率認證

2.環境溫度攝氏40度下連續供電輸出

3.風扇搭配溫度控制系統,降低風扇噪音同時保有良好散熱能力

4.140mm短機身設計,方便安裝於小型機殼中

5.提供OVP(過電壓)UVP(欠電壓)OCP(過電流)SCP(短路)OPP(過功率)五大保護

6.三年產品保固

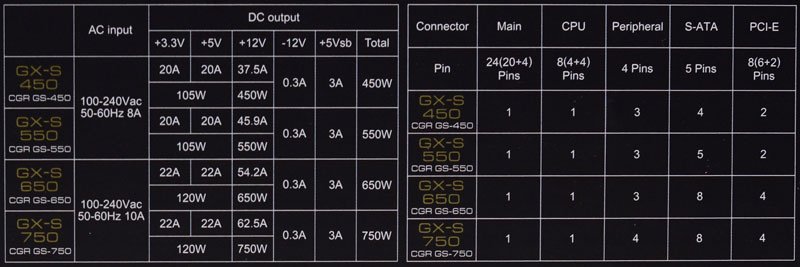

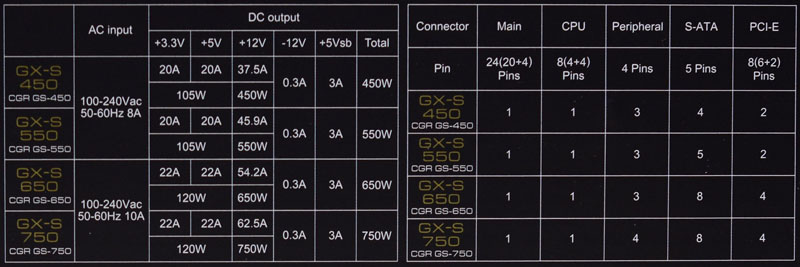

GX-S系列提供450/550/650/750四種輸出功率分級,其輸出規格及各類接頭數目如下表:

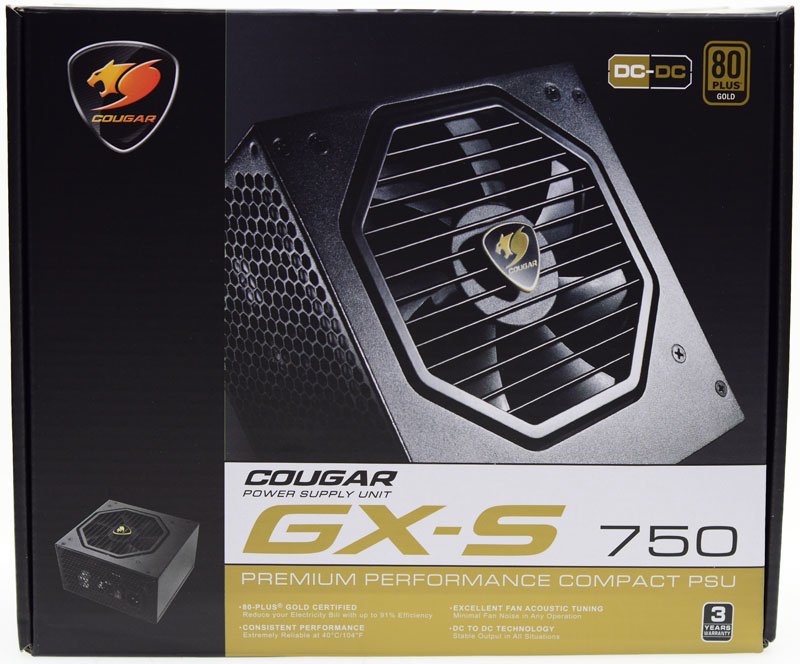

外盒包裝正面,產品外觀大圖下方以大字印上GX-S系列名稱及輸出瓦數,左上為品牌商標,右上為80plus金牌認證標誌,左下為外觀小圖,右下為3年保固圖示


外盒包裝背面,印上英文產品特色說明、GX-S系列四種輸出瓦數的規格表/輸出接頭數量表、外型尺寸圖、各項特色的說明圖表,最下方還有官方/臉書粉絲團網址、連結QR Code、各項安規認證標章

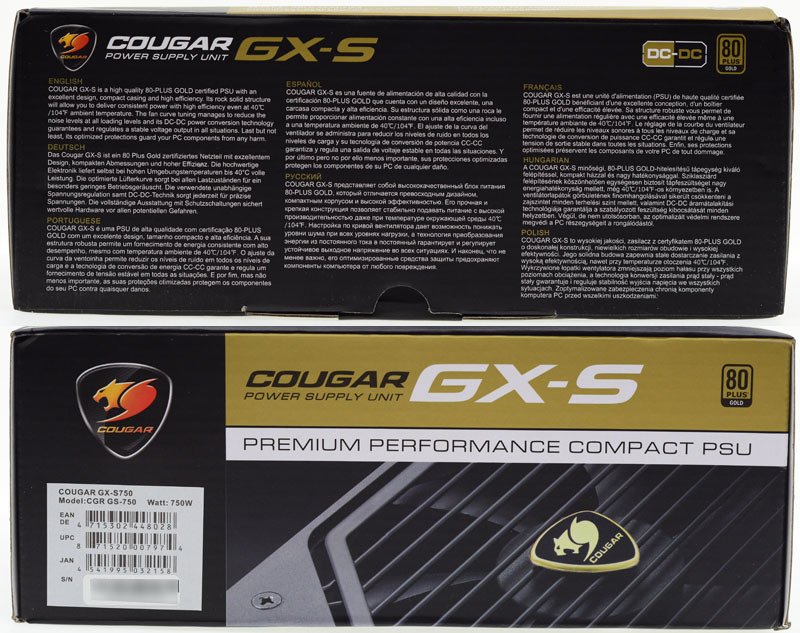

包裝左右側面印上多國語言產品特色說明


包裝頂部有系列名稱、產品管理條碼,底部有更多不同語言的特色說明

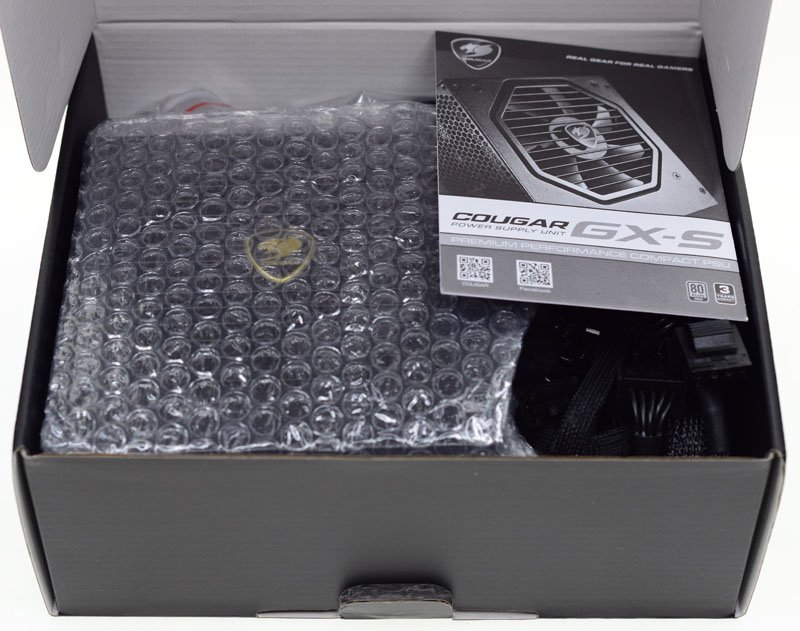

打開外盒,電源本體放置在透明氣泡袋中

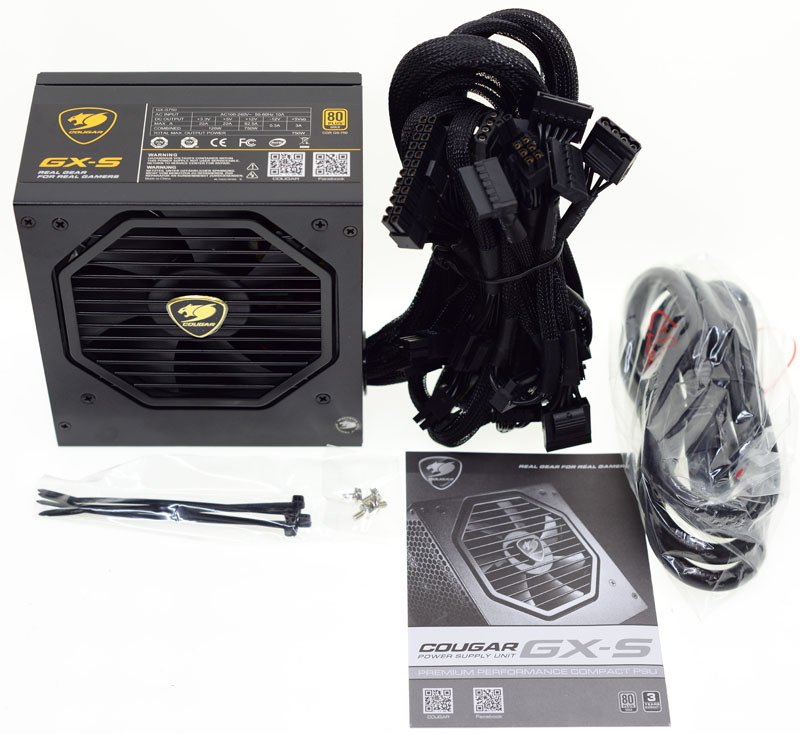

包裝內容一覽,有電源本體、交流電源線、說明書、束線帶、固定螺絲

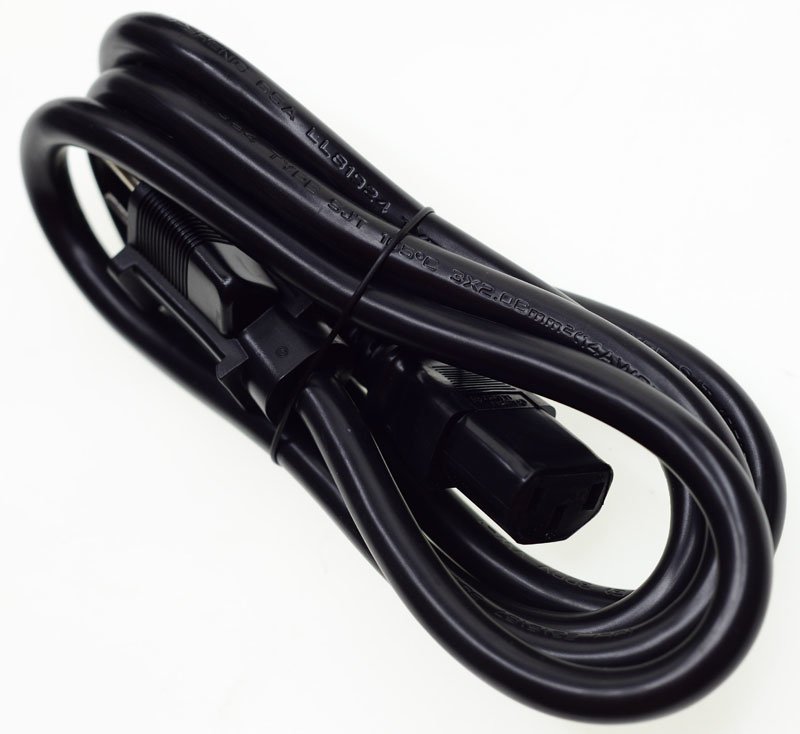

隨附交流電源線為3x2.08mm² (14AWG)規格

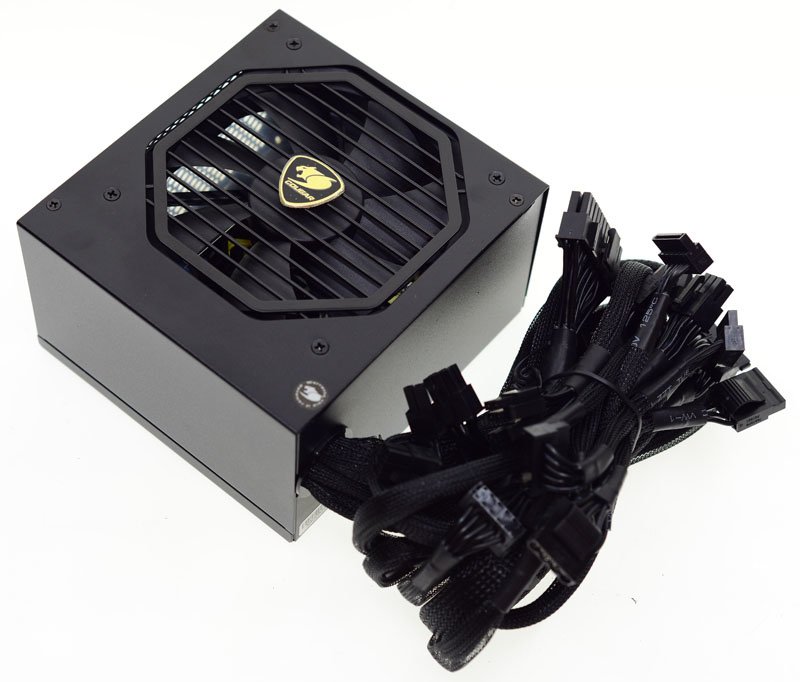

電源本體外觀採消光黑烤漆處理

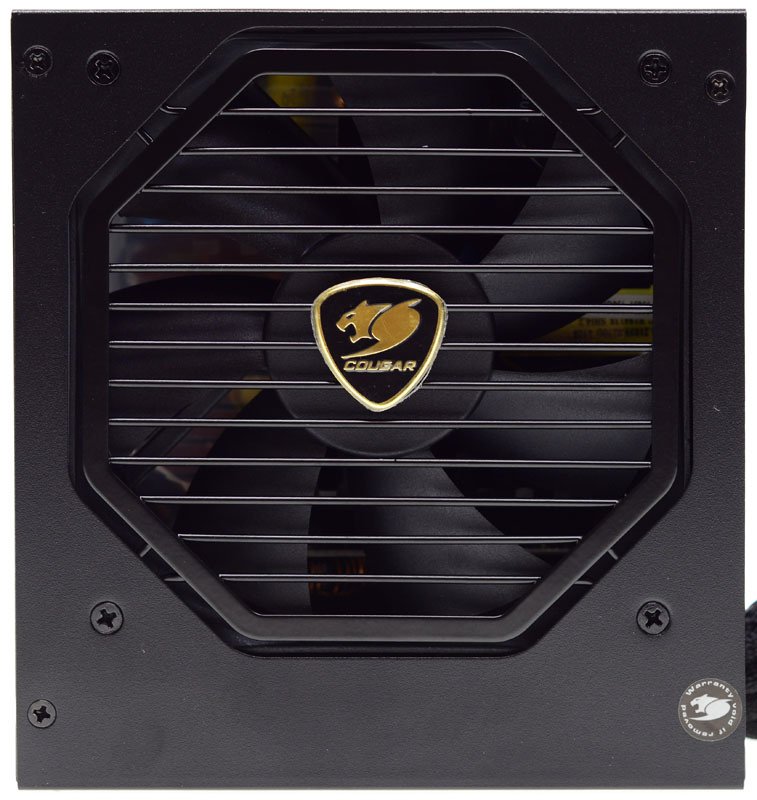

採用八角型風扇開孔及直條式護網,中央有金色Cougar標誌銘牌

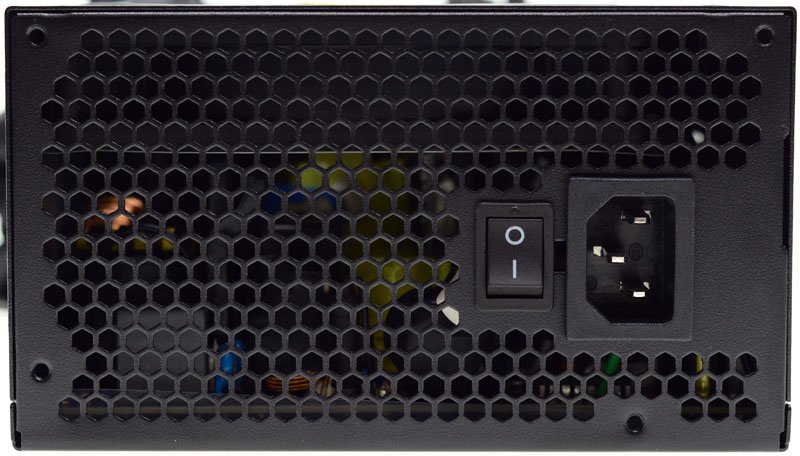

後方六角開孔蜂巢狀散熱出風口處設有電源總開關及交流輸入插座

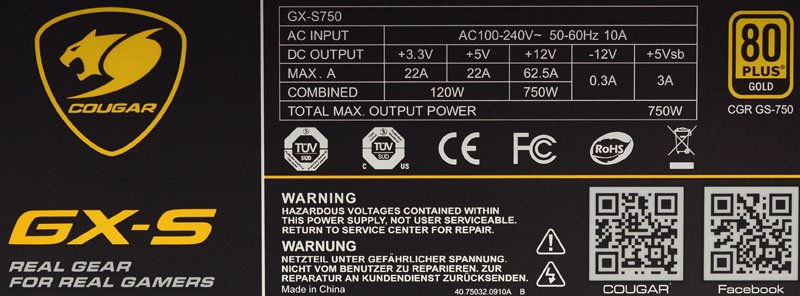

輸出規格標籤,印有商標、型號、80PLUS金牌認證標章、輸入/輸出規格表、安規認證標章、警告事項、原廠網站及臉書粉絲團QR Code

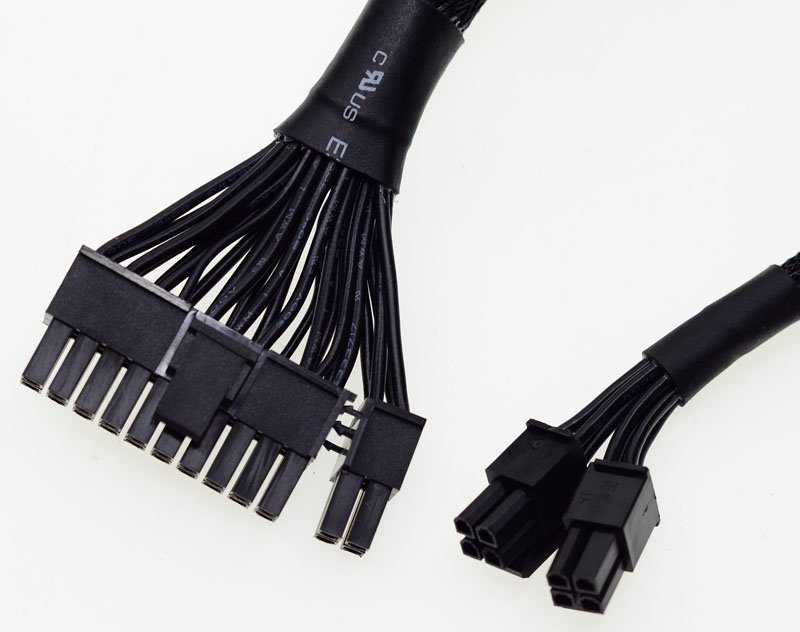

一組20+4P隔離網包覆連接線,長度為57公分

一組4+4P隔離網包覆連接線,長度為65公分

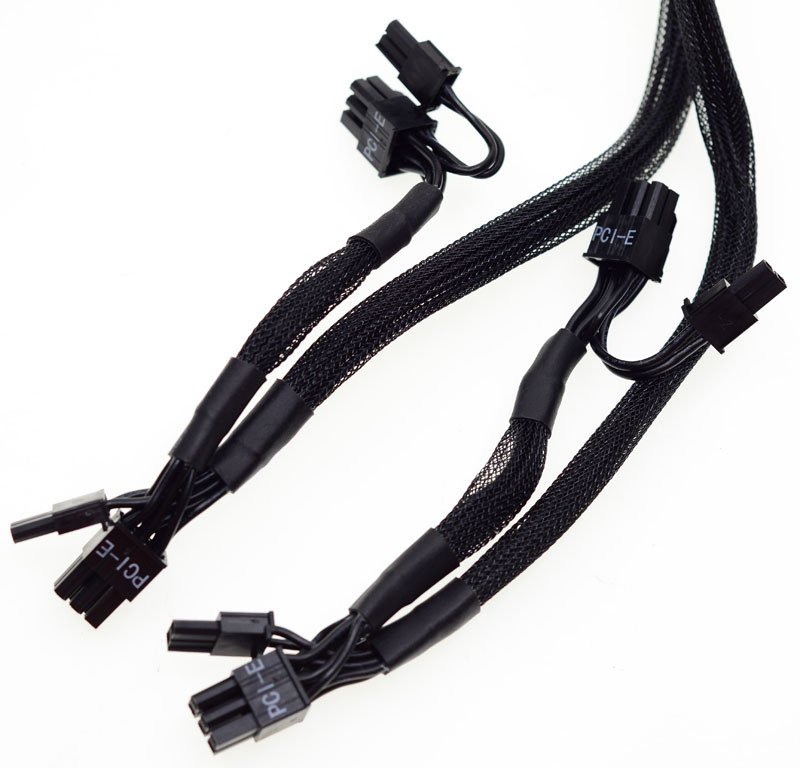

兩組PCIE 6+2P隔離網包覆連接線,提供四個PCIE 6+2P接頭,長度至第一個接頭為50公分,接頭之間線路長度為11公分

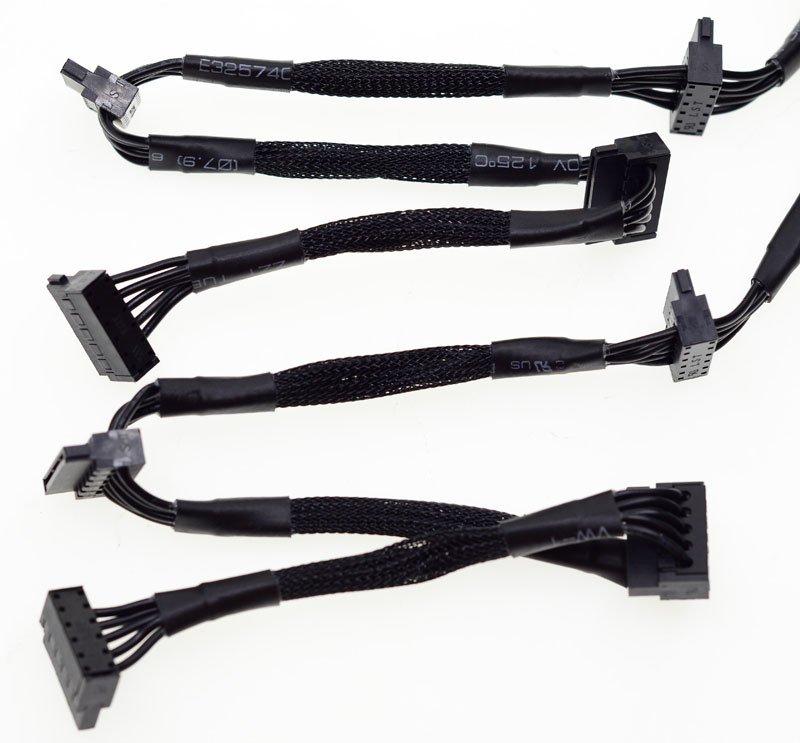

兩組SATA隔離網包覆連接線,提供八個直角SATA接頭,長度至第一個接頭為46公分,接頭之間線路長度為12公分

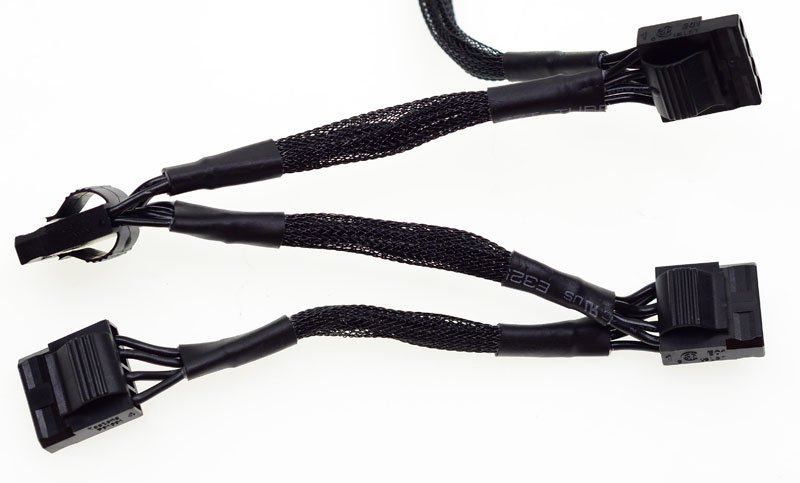

一組大4P隔離網包覆連接線,提供四個省力易拔大4P接頭,長度至第一個接頭為46公分,接頭之間線路長度為11公分,沒有提供小4P接頭或轉接線

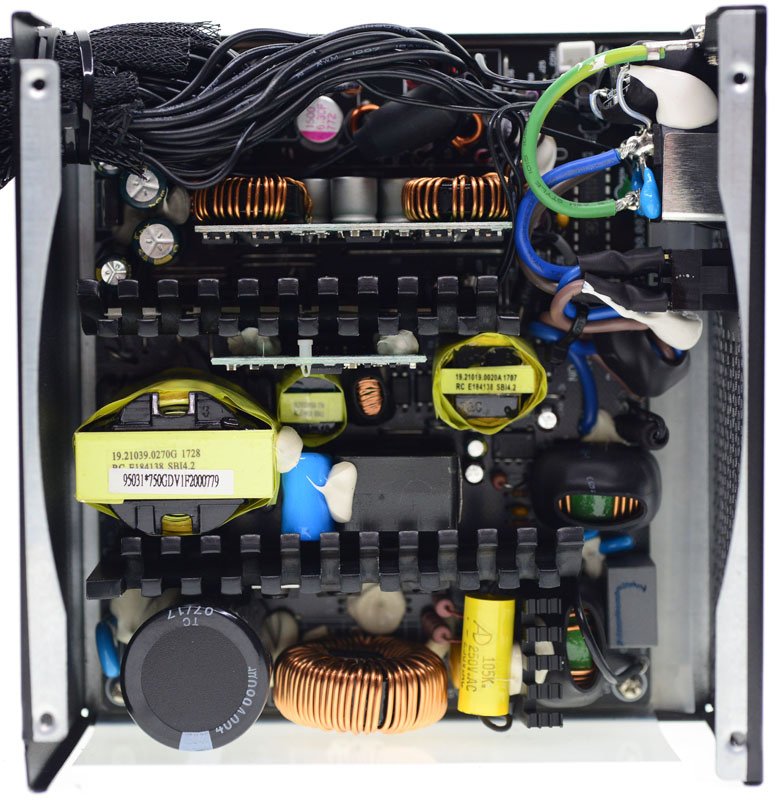

電源內部結構,採一次側半橋LLC功率級、二次側12V同步整流、透過DC-DC轉換3.3V/5V結構布局

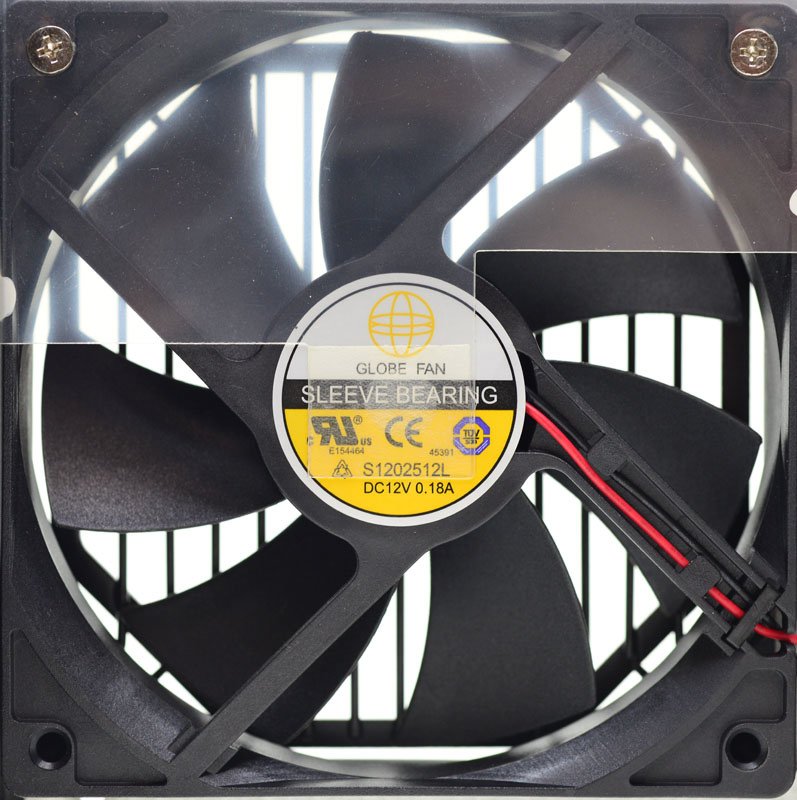

使用GLOBE FAN S1202512L 12公分12V/0.18A油封軸承兩線式風扇,並設置導風塑膠隔板

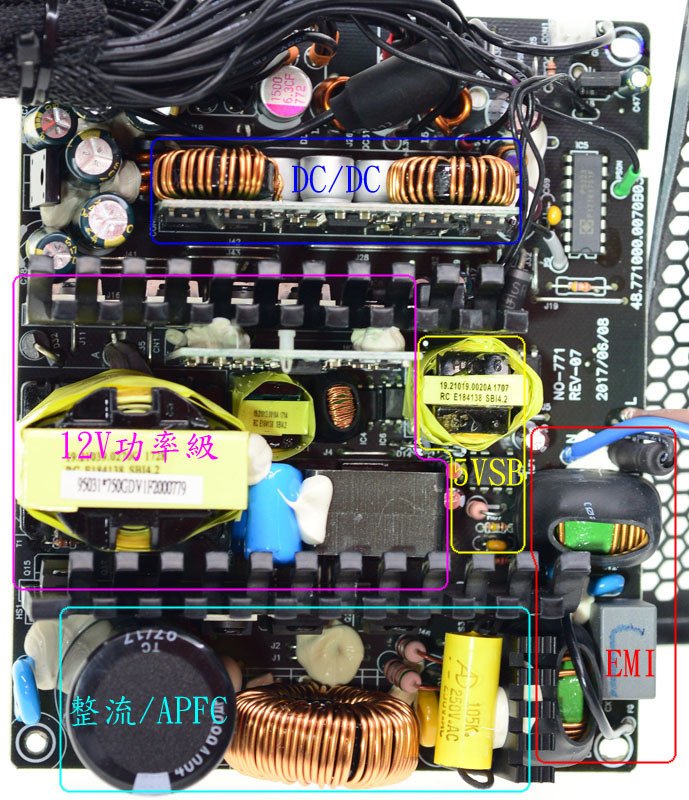

內部主電路板功能分區如下:

紅色:輸入EMI濾波電路

水藍色:橋式整流及APFC電路

黃色:輔助電源電路5VSB

紫色:一次側半橋LLC諧振+二次側同步整流12V主功率級

藍色:3.3V/5V DC-DC轉換電路子卡

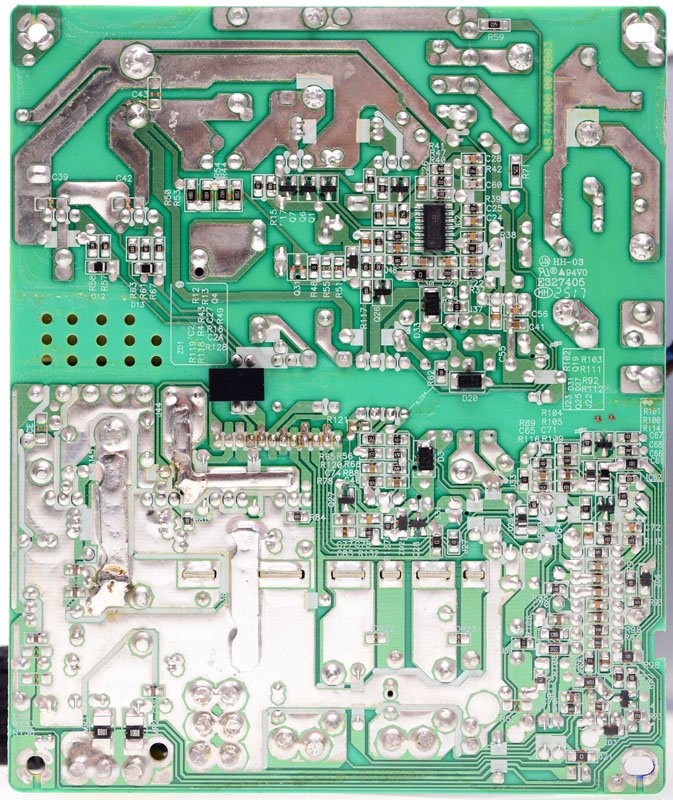

主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱

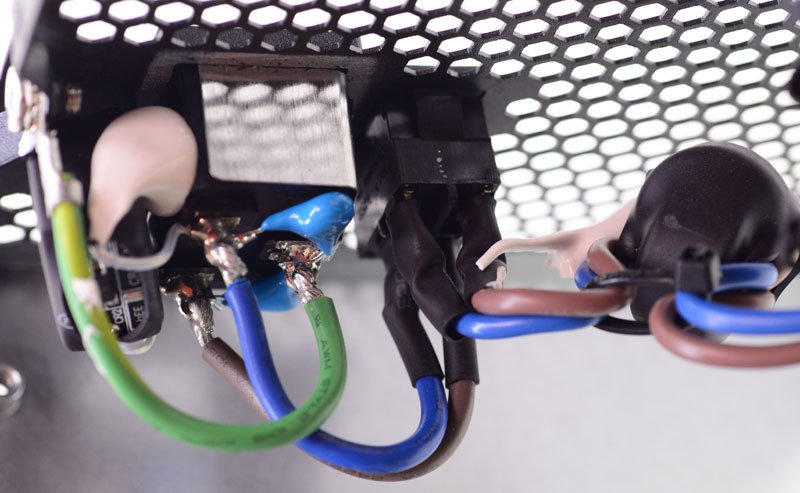

交流輸入插座後方加焊上CyCx電容,採用雙切開關,開關處焊接點及L/N電源線磁環有包覆絕緣套管

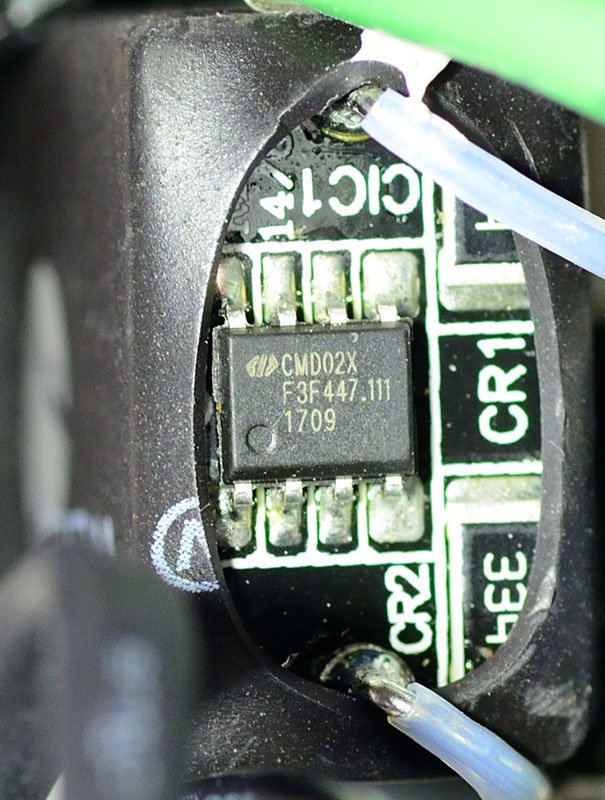

使用絕緣套管包覆的Cx電容底部加上Champion虹冠X電容放電IC

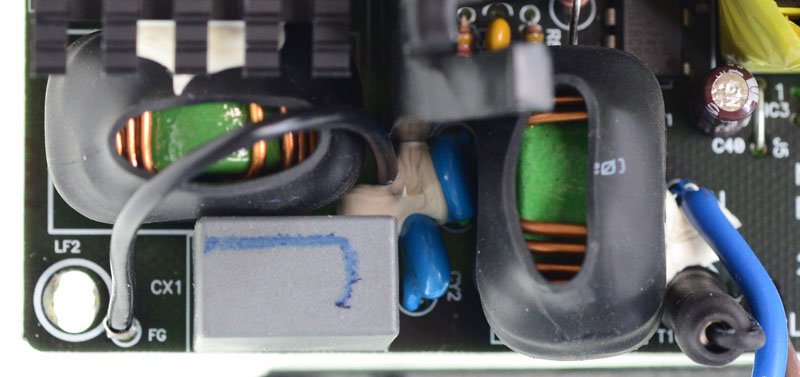

主電路板上有兩個共模電感、一個Cx、兩個Cy組成的EMI濾波電路,保險絲採直立安裝,並包覆絕緣套管


安裝散熱片的橋式整流器前方有突波吸收器(黃色圓餅狀元件)

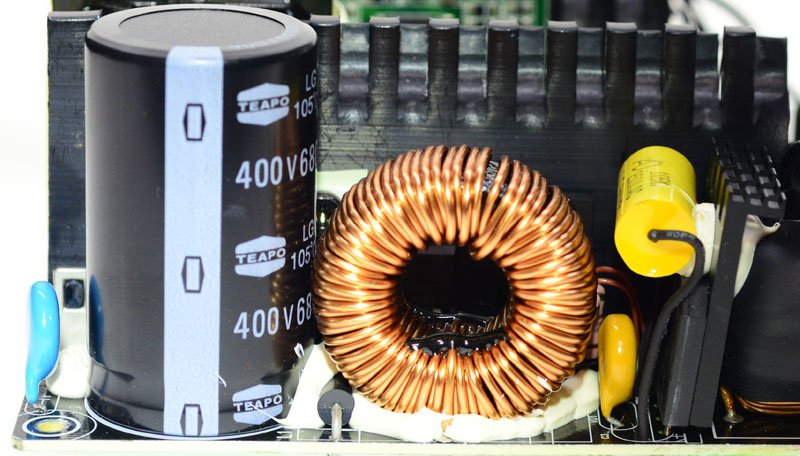

APFC電感採用傳統環型設計,使用固定膠固定在主電路板上

APFC電容採用TEAPO智寶LG系列105400V 680uF

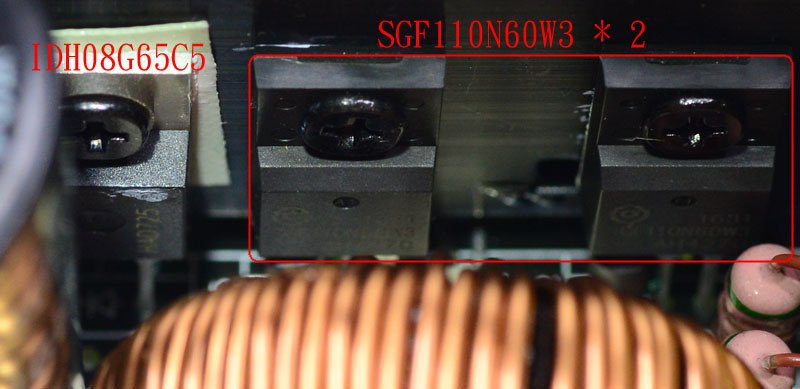

固定在散熱片上的APFC功率元件,兩顆Sigma Micro西格瑪微電子SGF110N60W3 Power MOSFET鎖在散熱片上,全絕緣封裝MOSFET可避免日後使用時因灰塵/濕氣累積,可能造成打火及短路的狀況,左邊有一顆Infineon英飛凌IDH08G65C5碳化矽蕭特基二極體


APFC電路控制IC安裝在主電路板背面,為Infineon英飛凌ICE3PCS01GCCM模式APFC控制器

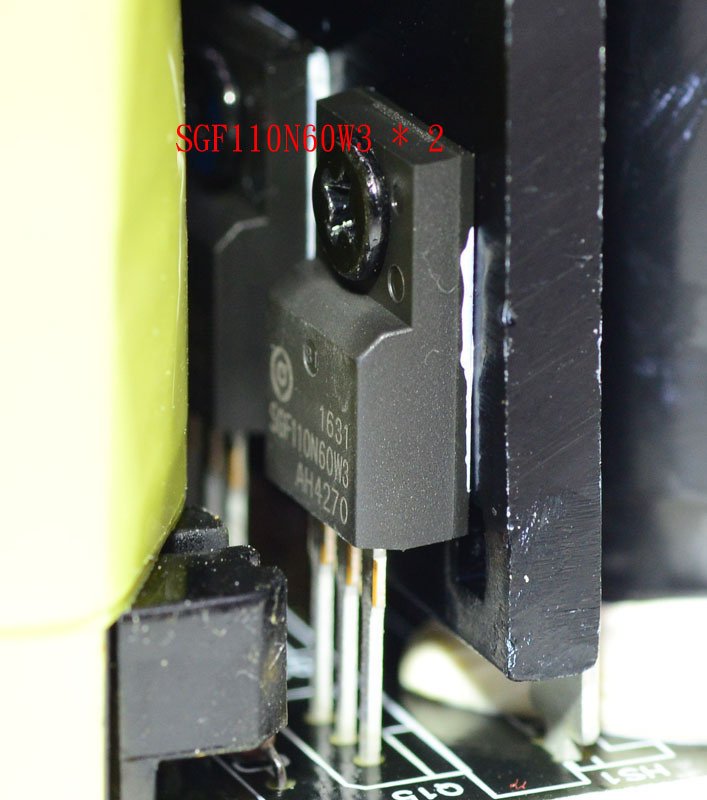

半橋LLC諧振轉換器一次側採用兩顆Sigma Micro西格瑪微電子SGF110N60W3 Power MOSFET,全絕緣封裝MOSFET可避免日後使用時因灰塵/濕氣累積,可能造成打火及短路的狀況

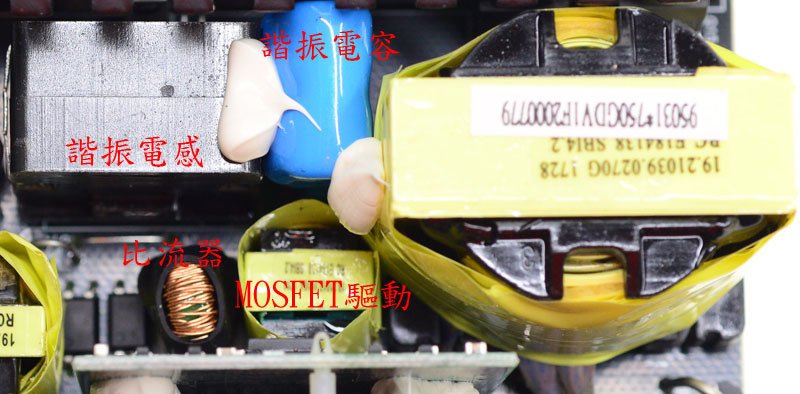

諧振電感、諧振電容、一次側比流器、MOSFET隔離驅動變壓器安裝在主變壓器旁,主變壓器與隔離驅動變壓器外包覆聚酯薄膜膠帶,元件間使用固定膠固定避免鬆動


輔助電源電路一次側採用SanKen STR-A6069H整合電源IC

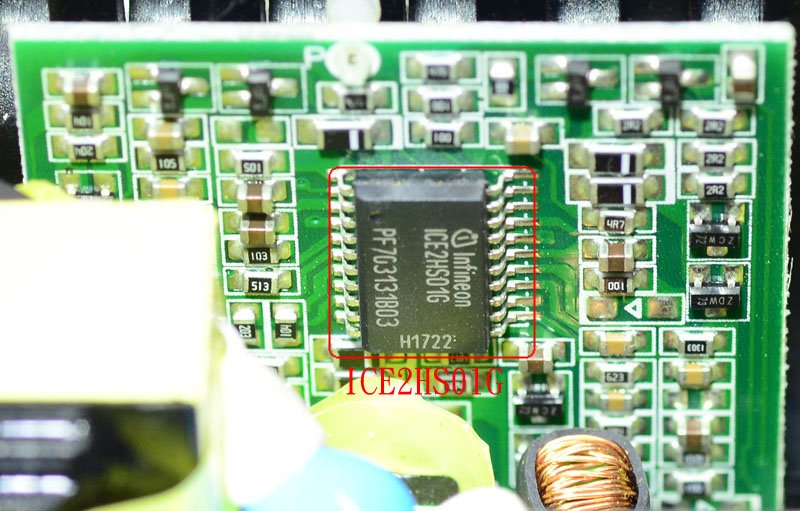

安裝在子卡上的Infineon英飛凌ICE2HS01G諧振控制器,控制一次側半橋LLC諧振轉換器及二次側12V同步整流MOSFET

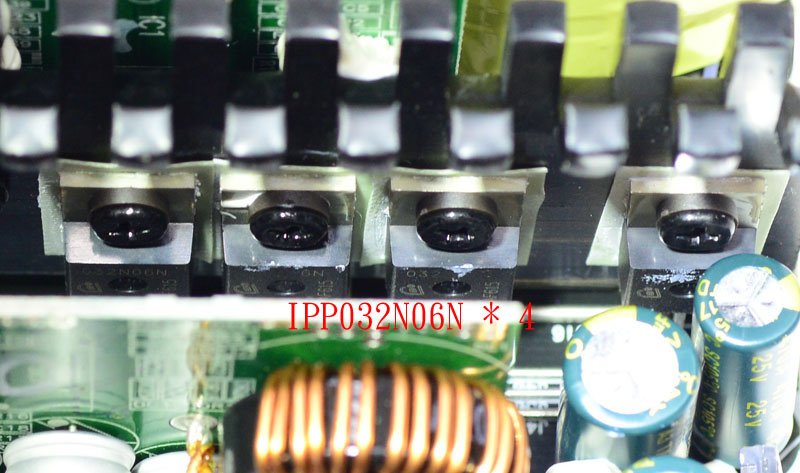

固定在散熱片上的二次側同步整流MOSFET,使用四顆Infineon英飛凌IPP032N06N MOSFET組成全波同步整流電路

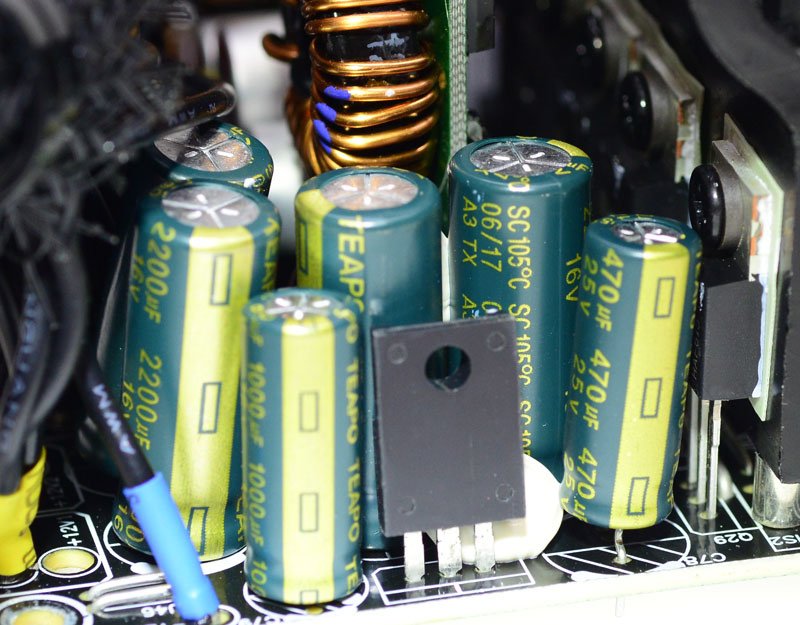

12V輸出CLC濾波電路及-12V電路的電容採用智寶TEAPO的傳統電解電容

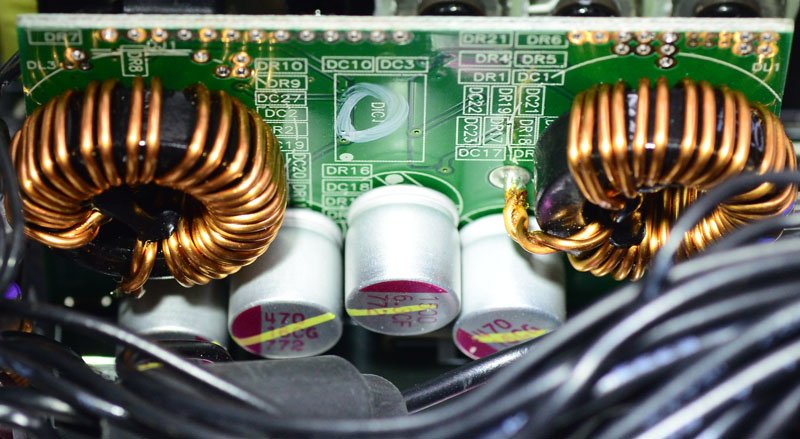

3.3V/5V DC-DC電路子卡,負責將12V轉換成3.3V/5V,正面配置輸出濾波用電感及固態電容

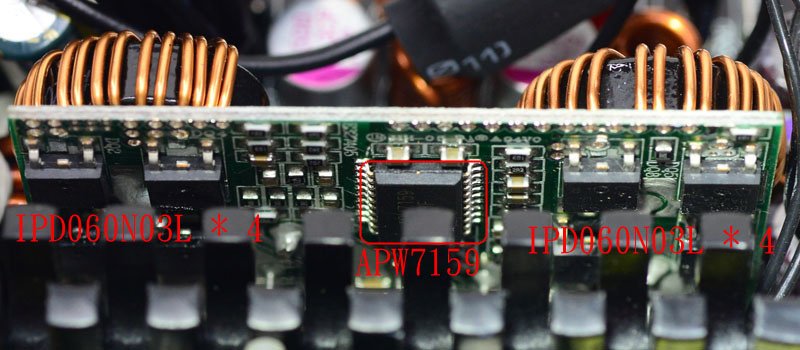

子卡上使用ANPEC茂達APW7159雙通道同步降壓PWM控制器,每組通道搭配由四顆Infineon英飛凌IPD060N03L MOSFET,以2 High Side+2 Low Side配置的同步降壓電路


SITI點晶PS223電源管理IC安裝在主電路板上,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號

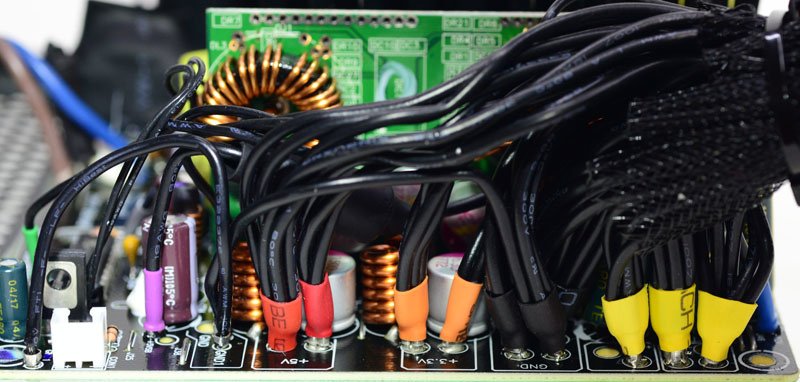

各輸出線組尾端包覆對應常用線材顏色的絕緣套管(黑色GND/橘色3.3V/紅色5V/黃色12V/紫色5VSB/藍色-12V/綠色PS-ON/灰色PG)






接下來就是上機測試



測試一:

使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像

電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V

測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限,3.3V/5V則受限於電源本體總和功率輸出能力

使用設備為ZenTech 2600四機電子負載(消耗電力)HIOKI 3332 POWER HiTESTER(測試交流輸入功率)SANWA PC7000數位電表(測試線組末端的各組輸出電壓)

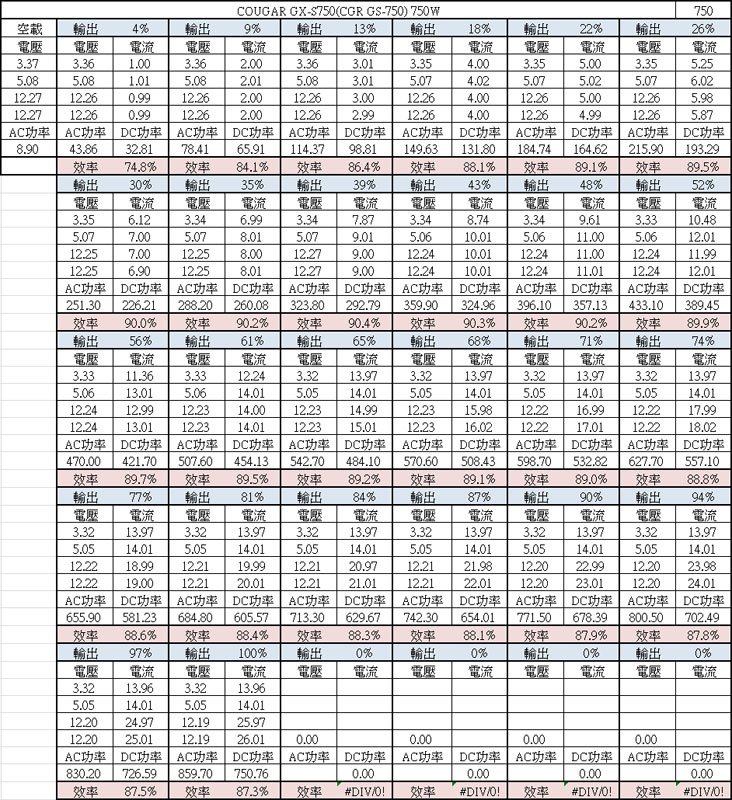

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出65%3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加


各輸出百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,Cougar GX-S 750W於輸出18%轉換效率為88.1%48%轉換效率為90.2%100%轉換效率為87.3%,均符合認證要求

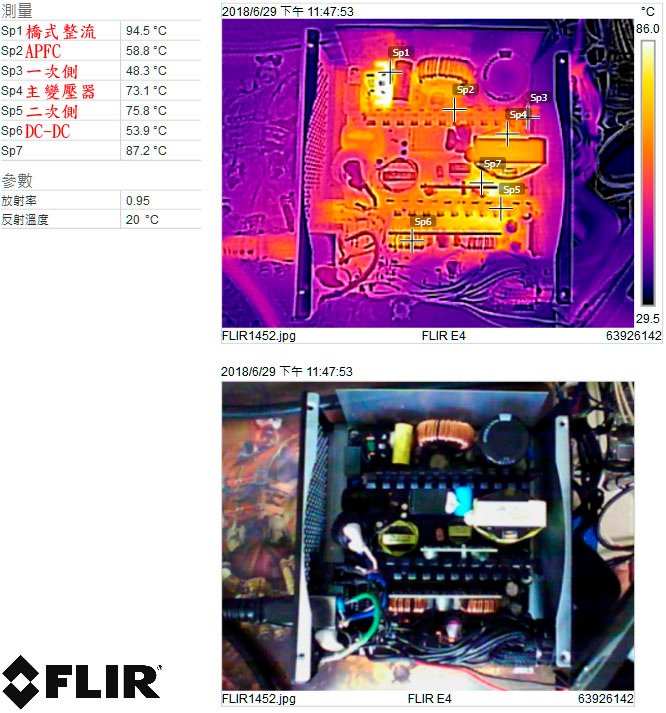

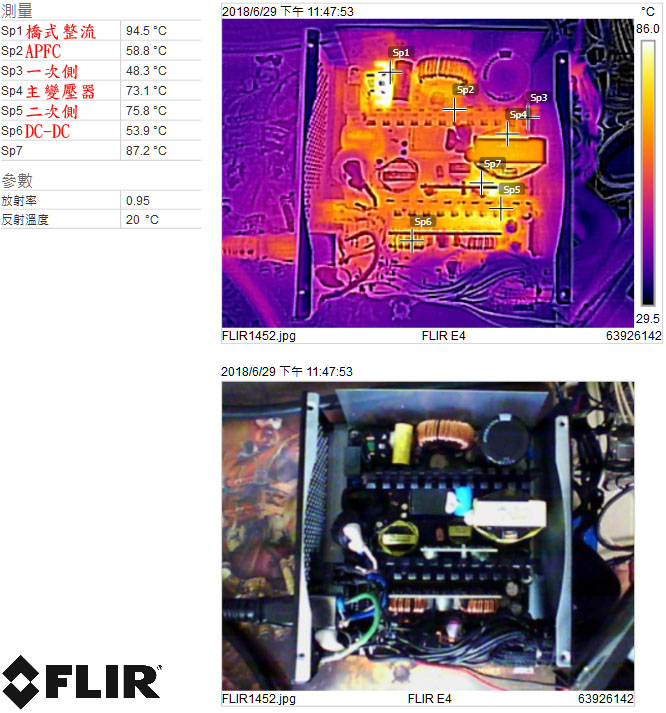

綜合輸出100%下電源供應器內部紅外線熱影像圖,橋式整流區域溫度較高,達攝氏94.5度,另外第二高的溫度點在變壓器與二次側同步整流MOSFET之間的電路板區域(Sp7),達攝氏87.2

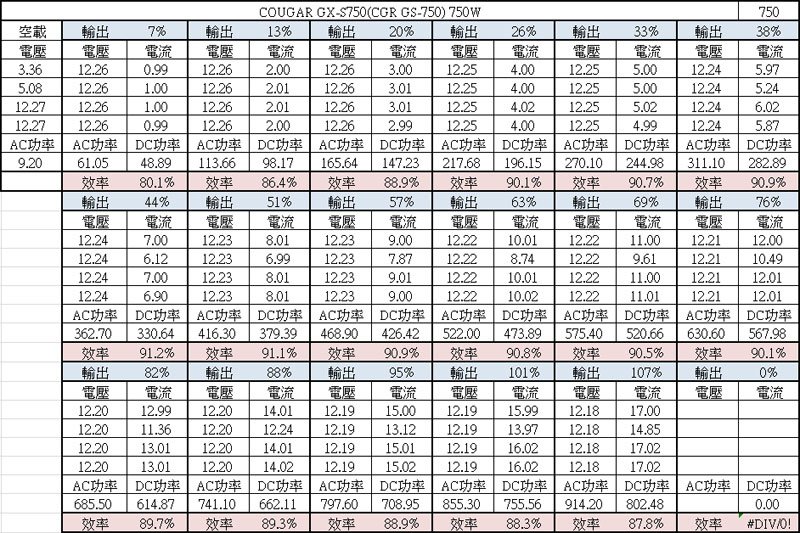

12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載,於12V輸出0%100%之間3.3V降低9.6mV5V降低9.9mV

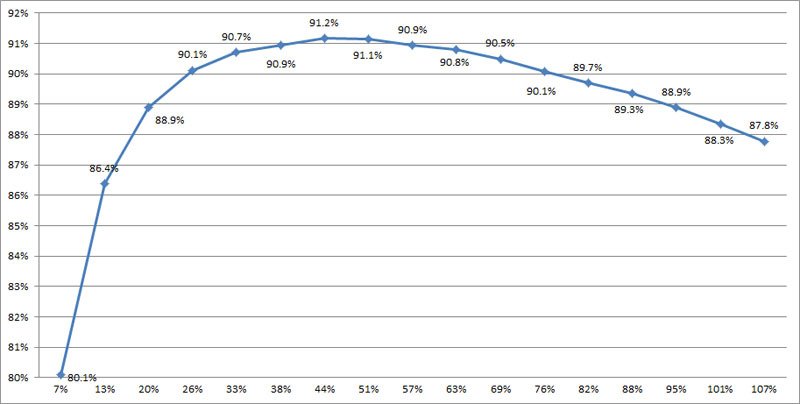

12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,Cougar GX-S 750W於輸出20%轉換效率為88.9%51%轉換效率為91.1%101%轉換效率為88.3%,均符合認證要求

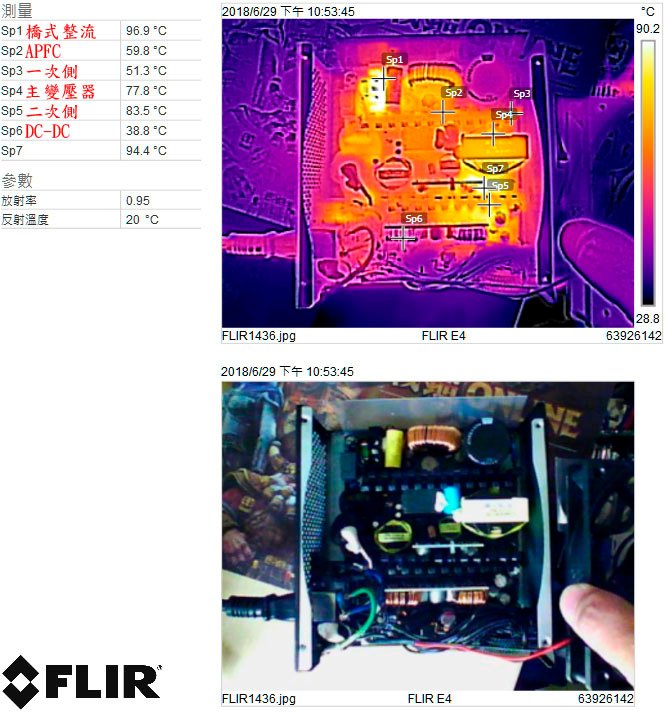

12V輸出101%下電源供應器內部紅外線熱影像圖,最高溫處仍是橋式整流區域,達攝氏96.9度,變壓器與二次側同步整流MOSFET之間的電路板區域(Sp7),也升高到攝氏94.4

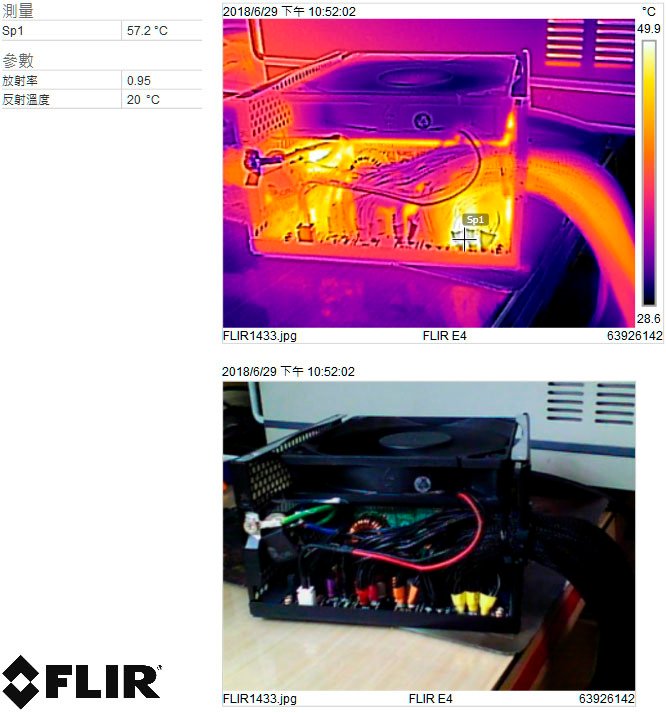

12V輸出101%下主電路板12V輸出線組接點處的溫度為攝氏57.2




測試二:

使用常見的電腦配備實際上機運作,使用SANWA PC7000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化,並繪製成圖表

此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下,其直流耗電量約在600W左右

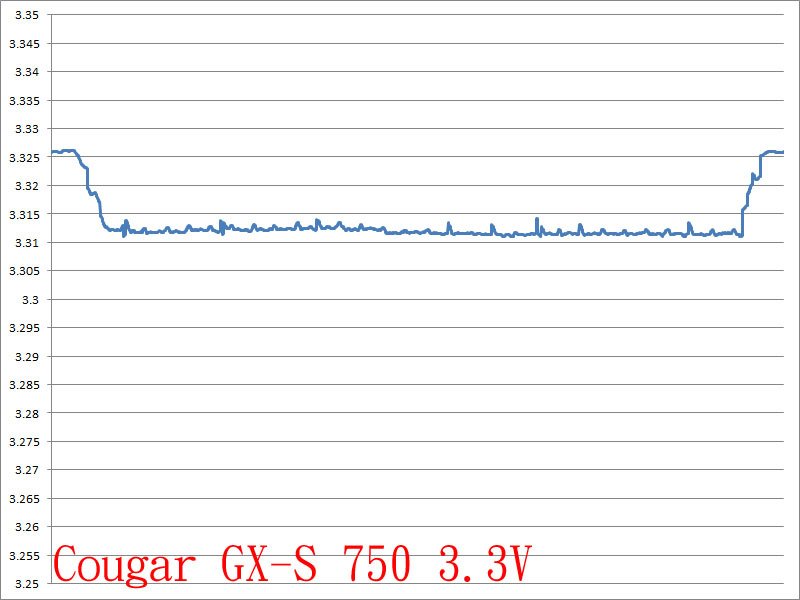

3.3V電壓記錄,電壓最高與最低點差異為15.1mV

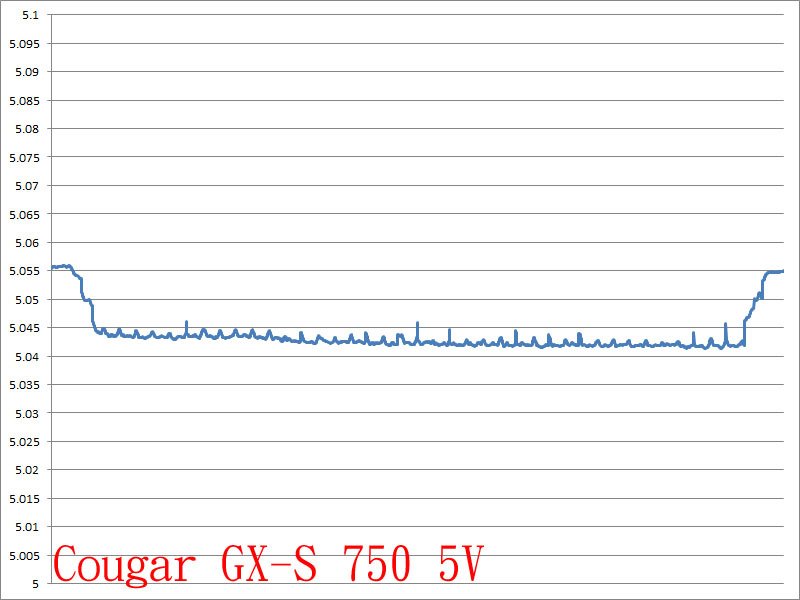

5V電壓記錄,電壓最高與最低點差異為14.6mV

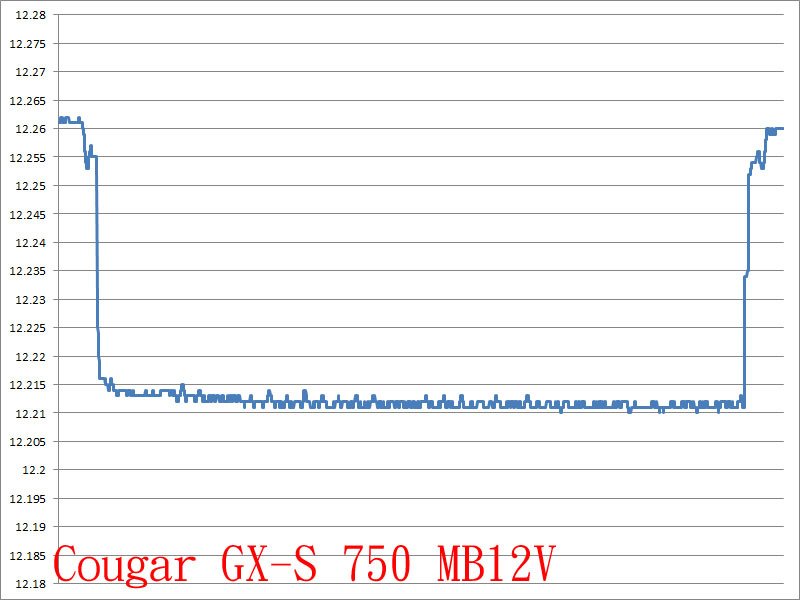

主機板12V電壓記錄,電壓最高與最低點差異為52mV

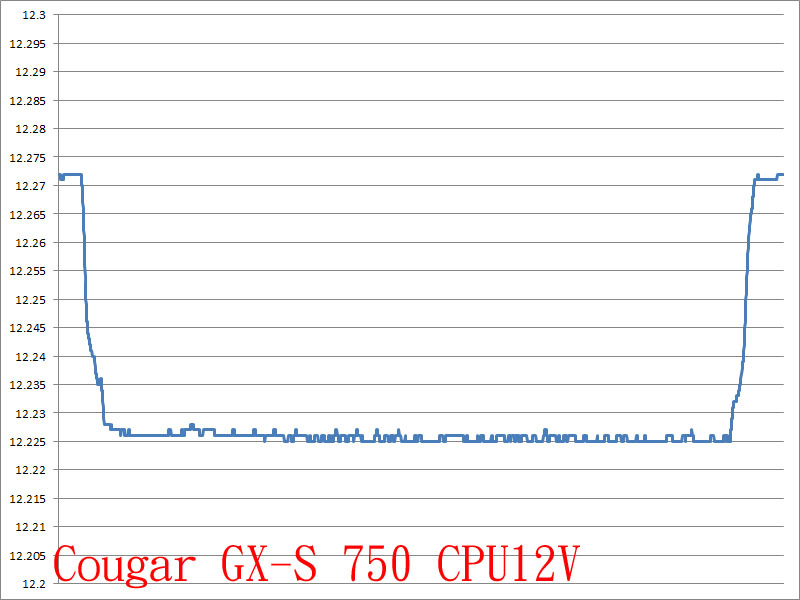

處理器12V電壓記錄,電壓最高與最低點差異為47mV

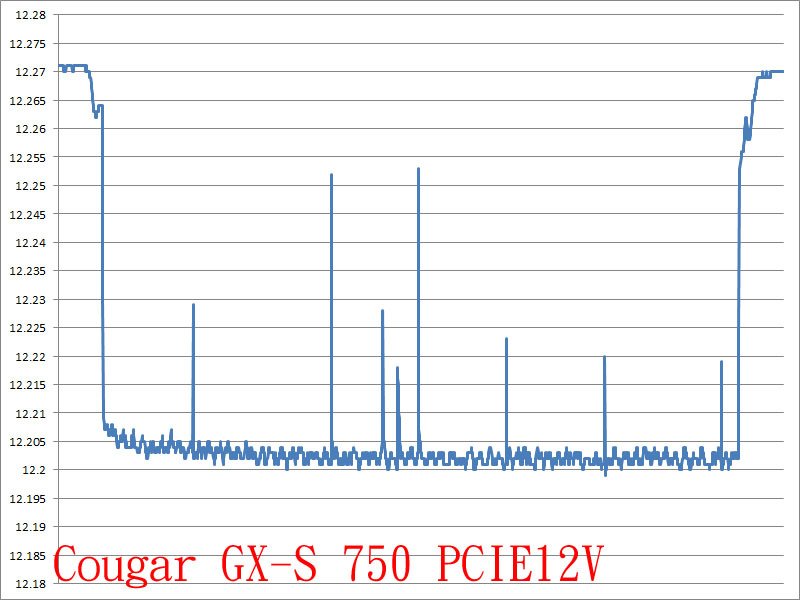

顯示卡12V電壓記錄,電壓最高與最低點差異為72mV




測試三:

使用示波器搭配電子負載進行靜態負載下低頻/高頻輸出漣波測量及動態負載測試,動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試暫態響應能力

使用設備:Tektronix TDS3014B數位示波器

示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波型為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型,CH2/CH3/CH4垂直每格50mV

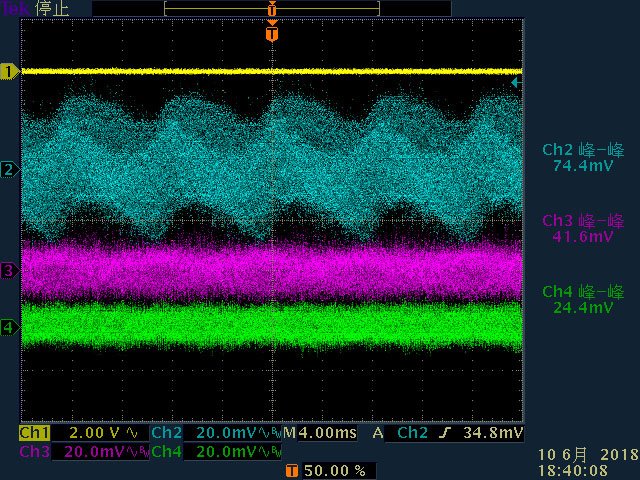

3.3V/14A5V/14A12V/52A輸出下12V/5V/3.3V各路低頻漣波分別為74.4mV/41.6mV/24.4mV

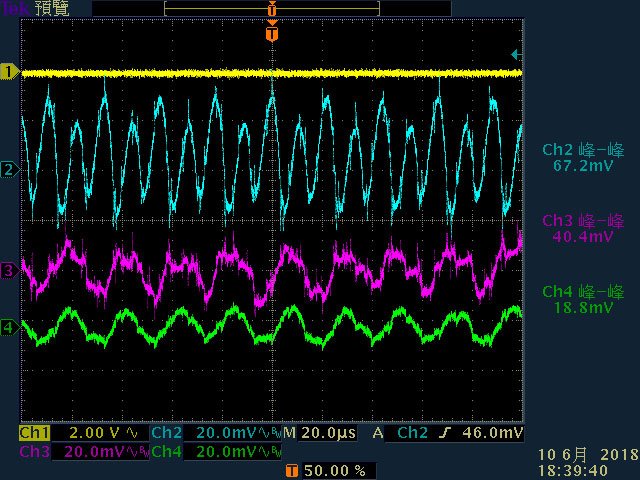

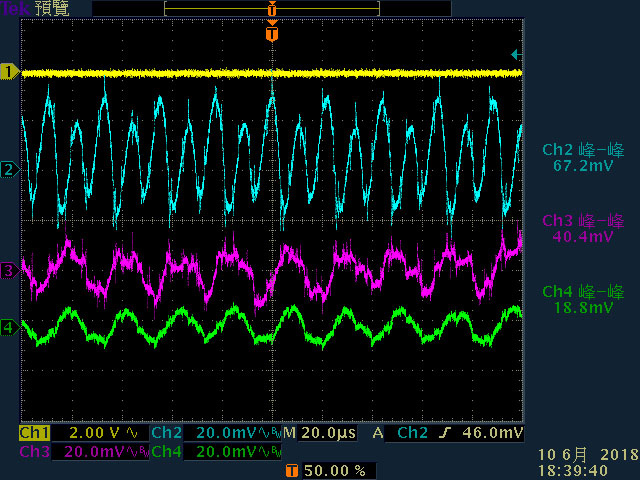

3.3V/14A5V/14A12V/52A輸出下12V/5V/3.3V各路高頻漣波分別為67.2mV/40.4mV/18.8mV




各路動態負載參數設定

3.3V5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

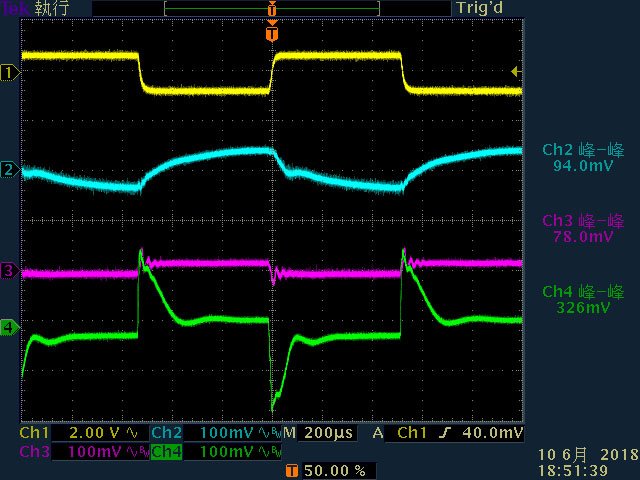

3.3V啟動動態負載,最大變動幅度326mV,同時造成5V產生78mV12V產生94mV的變動,3.3V電壓變動大幅震盪維持時間在200微秒

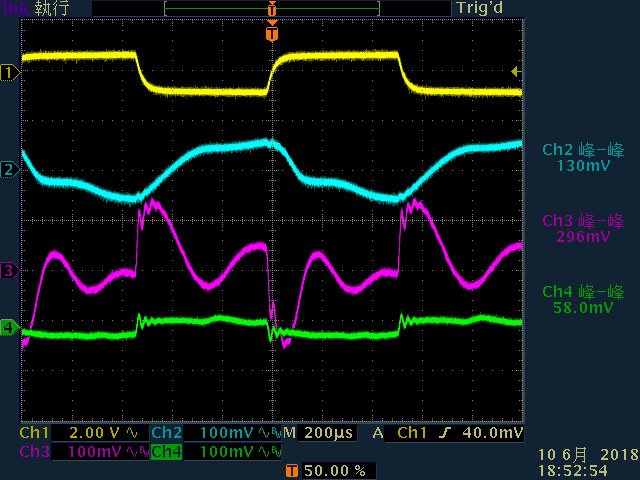

5V啟動動態負載,最大變動幅度為296mV,同時造成3.3V產生58mV12V產生130mV的變動

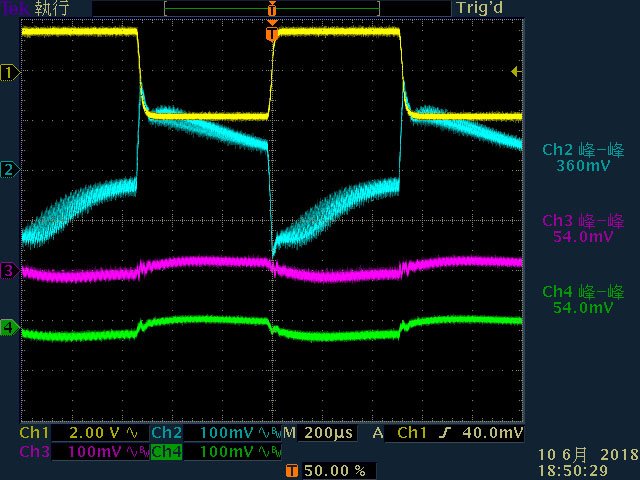

12V啟動動態負載,最大變動幅度為360mV,同時造成3.3V/5V產生54mV的變動




本體及內部結構心得小結:

1.短機身設計比較不占用機殼空間

2.風扇護網從內側安裝,沒有拆開外殼下使用者無法自行拆除清潔

3.因目前小4P已幾乎不使用,GX-S 750W決定捨棄配置小4P接頭

4.使用油封軸承風扇

5.內部怕震動的元件有點上固定膠,需要加強絕緣處也使用絕緣隔板、包覆絕緣套管或是聚酯薄膜膠帶,電壓較高的APFC/一次側Power MOSFET採用全絕緣封裝,可避免後期灰塵濕氣累積造成對散熱片漏電的情形

6交流輸入插座後方焊點及整流器旁突波吸收器未加上套管

7.電容部分全面使用Teapo智寶傳統/固態電解電容



各項測試結果簡單總結:

115V輸入下要符合80PLUS金牌認證,其輸出百分比及轉換效率要求分別為20%輸出87%效率、50%輸出90%效率、100%輸出87%效率。Cougar GX-S 750W各輸出下均可滿足80PLUS金牌認證要求的效率

效率表現:★★★★★★★★☆☆



此電源從內部紅外線溫度圖來看,滿載輸出下於橋式整流部分溫度最高,另外主變壓器與二次側同步整流MOSFET之間的主電路板區域溫度也較高(推測是佈線設計未將此段距離最短化導致發熱損失),二次側及主變壓器部分也有一定溫度

溫度表現:★★★★★★★☆☆☆



實際使用電腦配備測試輸出負載能力,各路電壓於測試開始/測試中/測試結束時,顯示卡12V最大變動幅度為72mV,主機板12V最大變動幅度為52mV,處理器12V最大變動幅度為47mV3.3V/5V最大變動幅度分別為9.6mV/9.9mV

電壓表現:★★★★★★★★☆☆



輸出漣波測試,電源供應器於3.3V/14A5V/14A12V/52A靜態負載下的低頻漣波表現分別為74.4mV(12V)/41.6mV(5V)/24.4mV(3.3V)。動態負載測試方面,12V有比較大的變動幅度360mV3.3V/5V的變動幅度分別為326mV/296mV3.3V電壓變動尖波維持時間在200微秒左右,另外因為3.3V/5V均透過12V轉換而來,所以其中一組加上動態負載時會有出現彼此輸出略受影響狀況

漣波表現:★★★★★★☆☆☆☆

動態表現:★★★★★★☆☆☆☆





報告完畢,謝謝收看
