狐仔前一陣子幫大家好好介紹了 ASRock 一整套的 DeskMini 小主機的開箱介紹

高靈活度的迷你準系統 華擎 ASRock DeskMini 110 迷你主機 開箱組裝

華擎 ASRock DeskMini GTX (Z370) 迷你小主機也會有強悍效能 開箱組裝

華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310 miniSTX 迷你小主機開箱

除了以上三台之外還包含了 AMD 系列的小主機系列

華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 最好夥伴 不能只有真香! 還要有真相!

接下來狐仔要來介紹個很適合搭配這幾款小主機的擴充配件

透過這個配件DeskMini 系列這外觀小巧且好攜帶的小主機可馬上就升級成具備強大功能的影像音訊擷取設備

這是由國內知名的影像擷取設備廠商 圓剛 AVerMedia 所推出的 M.2 規格的擷取卡

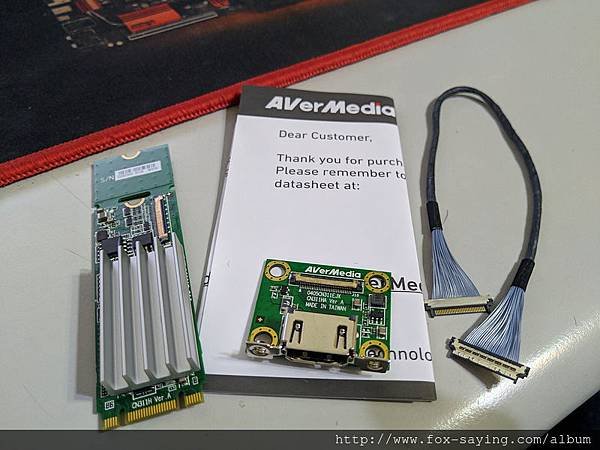

圓剛 AVerMedia CN311-H 4K 30FPS HDMI M.2 擷取卡


這張擷取卡的設計基本上完全是針對專業用途使用而設計

單純是為了遊戲直播串流來用這張卡完全有種大材小用的感覺

規格上 CN311-H 與 HDMI 1.4a 標準相容

能支援單一頻道解析度 4096x2160 30 fps

且能以 4096x2160 @ 30 fps 擷取或錄影

功能上支援硬體視訊處理:

1. 硬體縮放

2. 非交錯式

3. 色彩空間轉換

且 CN311-H 可降低 CPU 或 GPU 的工作負擔


擷取卡本體採用了 M.2 的規格設計

具備理論上頻寬 8Gb/s 的 PCIe Gen2 x 2介面

非常適合小主機以及嵌入式系統

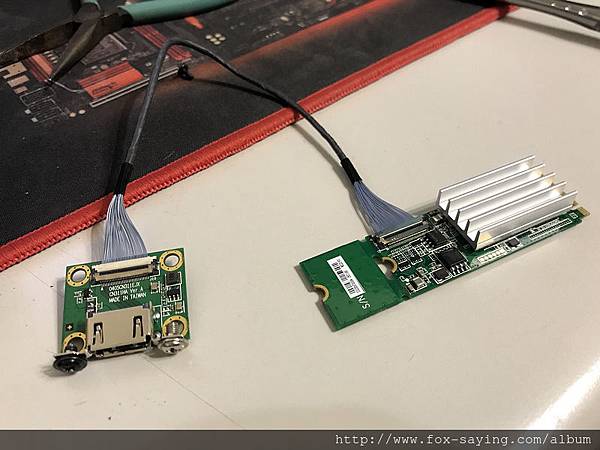

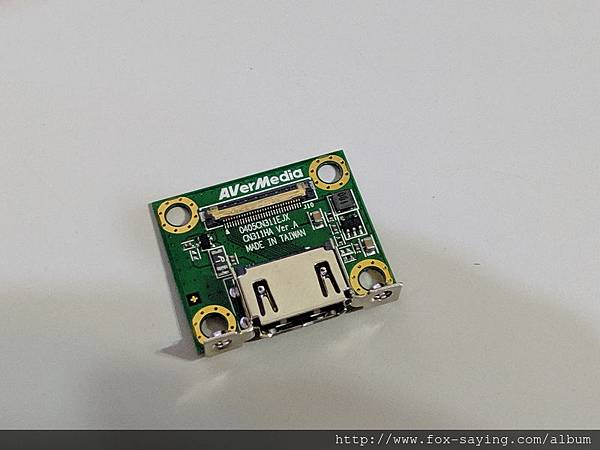

CN311-H 與 HDMI 連接擷取影相一端採用的是分離式設計


另一端需要透過專門設計的極細同軸纜線相連接

但認真說....線真的很細,安裝時需要小心處理

一個不小心弄斷之後就得乖乖找原廠購買......


實際運作時的圖示如下 (節自官網)

註解 2019-09-23 030319

安裝上可以搭配目前主流的 M.2 插槽,不論是 2260 或是 2280 規格的長度皆可以安裝

我們示範安裝在 ASRock DeskMini A300 這台小主機上

由於狐仔和小編在這台 A300 上安裝了

貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER CPU 散熱器

空間上就不如使用原廠的散熱器來的充足,走縣時需要特別小心繞過


實際安裝完之後就像是這樣,在 DeskMini A300 上則只能安裝在主機板正面的 M.2

因為擷取卡本體上有散熱片,安裝在背面的 M.2 插槽上會產生干涉的情形

連接線組會剛好閃過散熱器,不會和散熱器本體接觸到


另外一子卡的位置就安裝在此處,安裝處會非常非常剛好卡主


在完成擷取卡安裝後 DeskMini A300 背面則是這樣的狀況


在影像擷取上須搭配自家的 AVerMedia Capture Studio 軟體使用

細節上可以自行設定輸入的解析度,並且可以對擷取的影音進行錄影或者是圖片擷取

最高支援 4096x2160 @ 30 fps 擷取或錄影

在色彩上支援最高 10 位元的色彩深度

完全可以對應工業上或者是醫療使用上專業的需求

Capture Studio.jpg

但....狐仔這裡根本沒有這麼專業的使用情境

所以,我們只好真的非常的大材小用......把它拿來當遊戲直播的影像擷取設備

以上特別感謝 圓剛、華擎以及任天堂贊助我們直播的設備

由於這個系列的擷取卡不歸類在圓剛的家用擷取卡,無法使用圓剛的 RECentral 直播軟體

小編 GTM 在這裡使用了 OBS 的實況軟體,版本為 OBS Studio 23.2.1

具體的直播設定如下,採用的是顯示器擷取的模式,來擷取 AVerMedia Capture Studio 的全螢幕畫面

OBS SET.jpg

為什麼會說大材小用呢,因為明明可以擷取到最高 4K 的畫質.....

但是要實現 4K 直播,除了平台要有支援之外自家的網路還得要很夠力才行阿

或許在等個幾年應該會成真吧....但目前要流暢的話多數還是以最高 720P 為主流吧

大家可以看看我們使用了 DeskMini A300 + Ryzen 5 2400G + AVerMedia CN311-H 的實際直播效果

整體上直播的流程真的是蠻流暢的

圓剛 AVerMedia CN311-H 加上 ASRock DeskMini 是一部相當理想的影音中控台得組合

無論你是要做直播還是專業儀器的高解析度影像截取都可以輕易完成任務

特別是與專業儀器使用方面尤其好用,在現場教學時就可以直接透過一高解析攝影機以及長 HDMI 線

來達成現場 LIVE 的高畫質影像教學的功能

目前市場端所有存在很多可以用來當成影音直播中控台的主機

但你肯定找不到一部比 A300 +  AVerMedia CN311-H 體積更小的組合

如果你正在找這樣的一部機器~個人很推薦你跟我們做一樣的組合
