Benq i500智慧投影機，因使用者摔機導致扇葉移位不轉，投影機啟動就發出警告

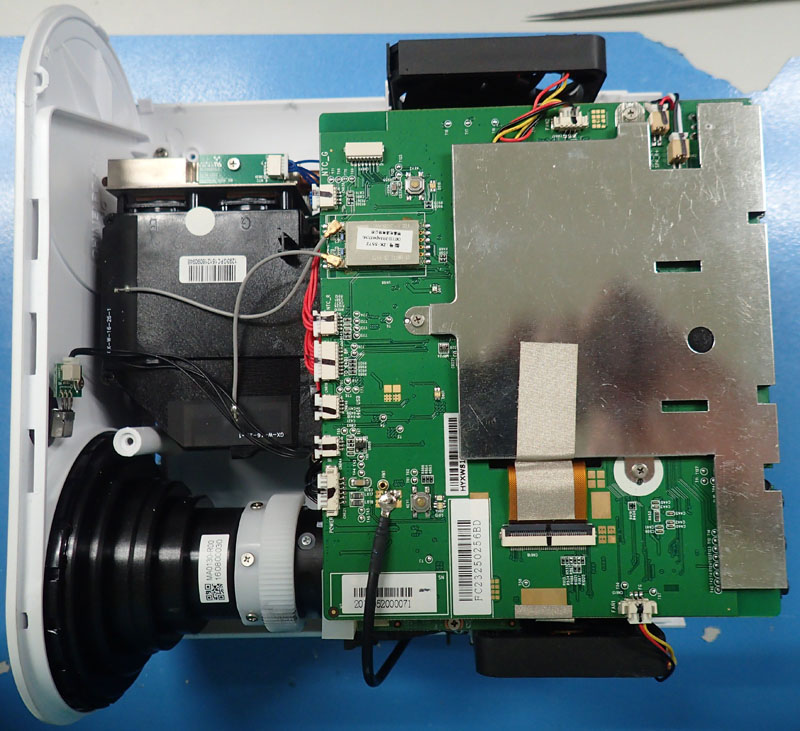

先進行拆機，拆開後面喇叭網狀蓋及上蓋後，就可以看到內部組件

LED光源，總共有R/G/B三組光源，用來取代DLP系統內原本用來分色的色輪

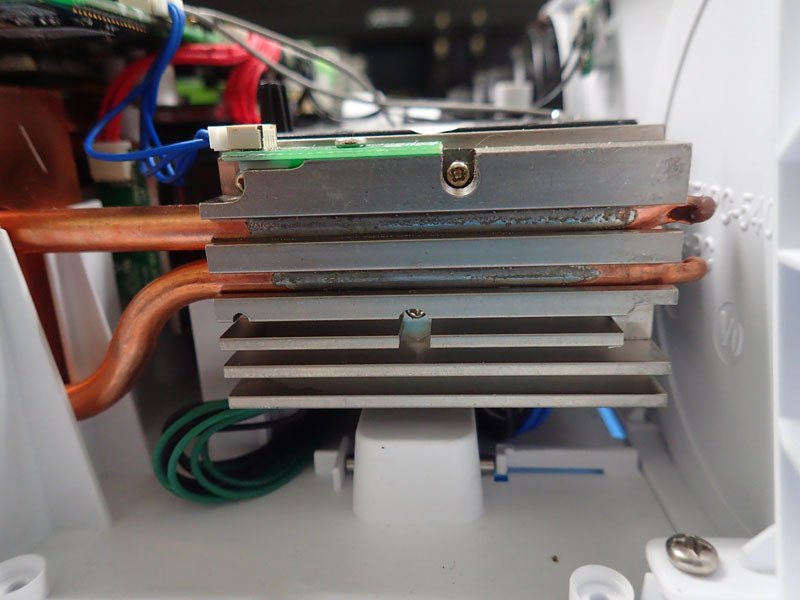

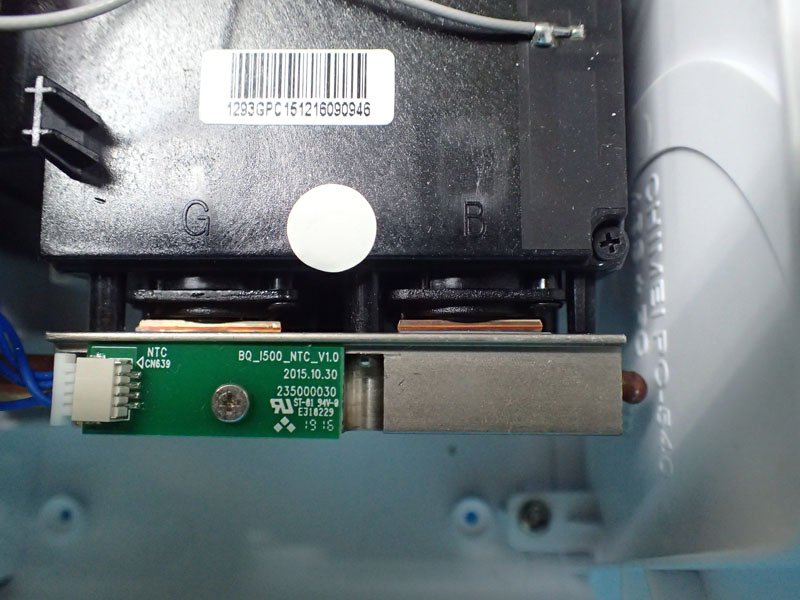

貼在有熱導管的散熱片上，上面還有測溫電阻用電路板

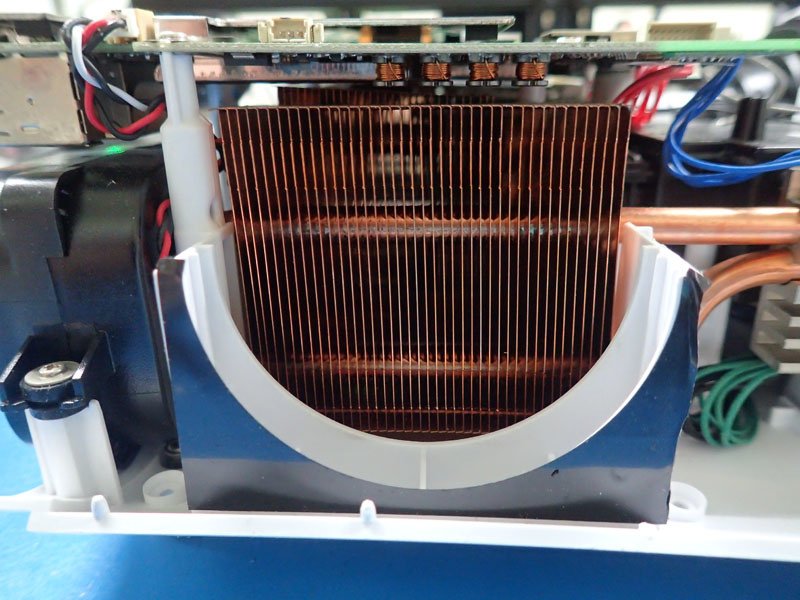

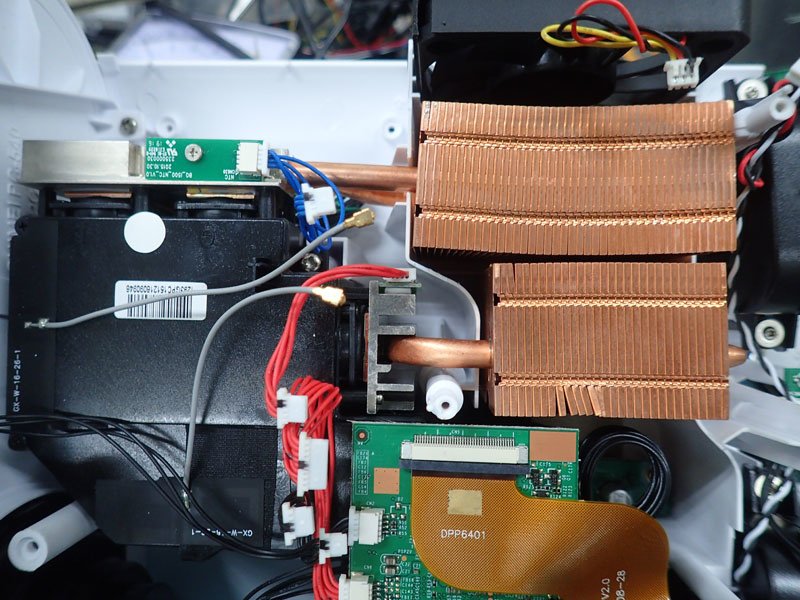

散熱片伸出的熱導管連接至風扇後方的大型鰭片

總共有兩組散熱器，R用一個，G/B兩組光源共用一個

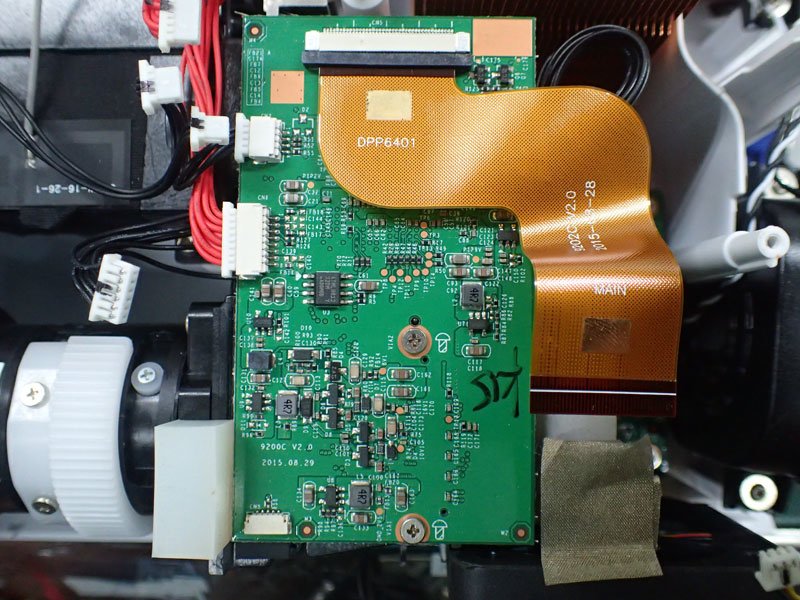

DLP的DMD單元驅動板，DMD上有許多的小鏡子，每個鏡子有如像素一般，遮蔽/反射三原色LED，然後再由鏡頭投影出去

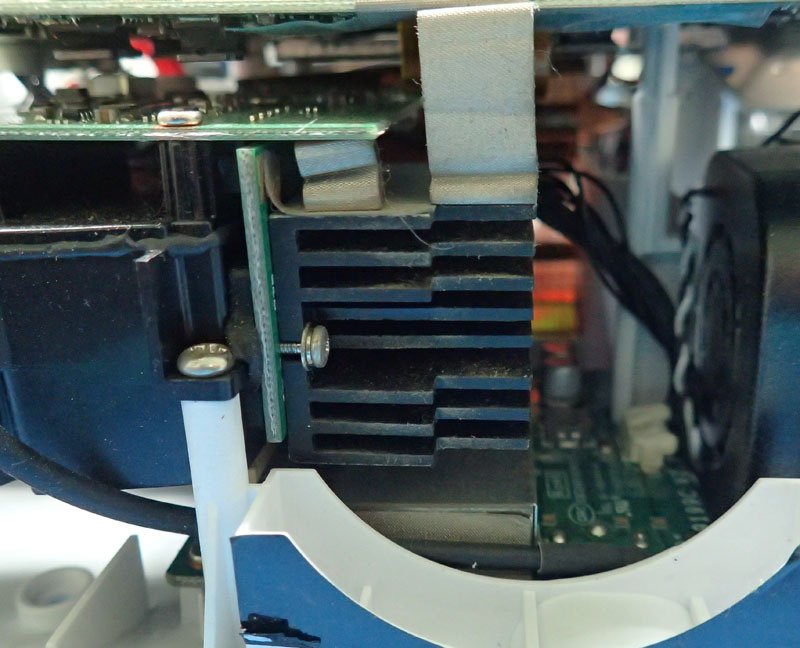

DMD晶片運作也有熱量，所以DMD晶片後方有一個黑色散熱片，這裡也有一個風扇帶動附近氣流

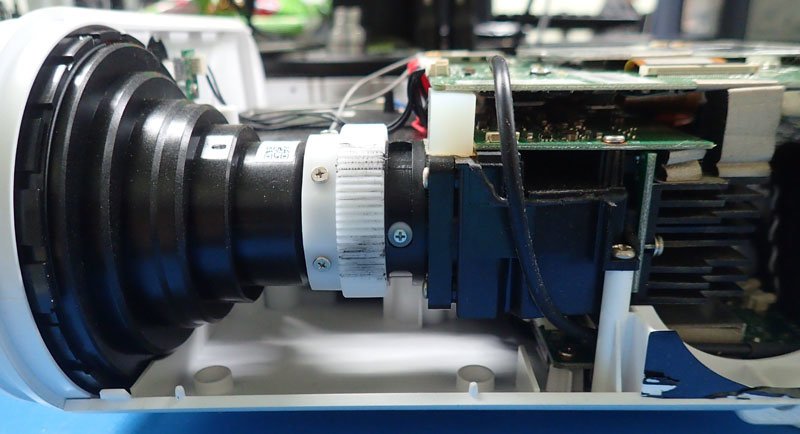

鏡頭組，白色環為對焦環，此投影機並無變焦環的設計

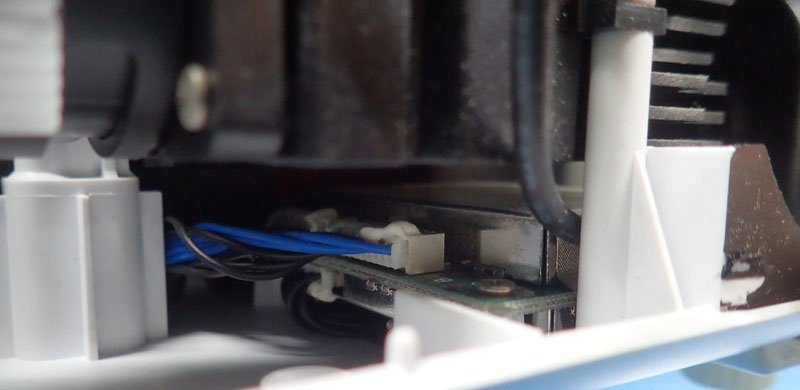

藏在最下面的電源模組，負責將輸入19V電壓轉換成LED光源及驅動板所需的電壓

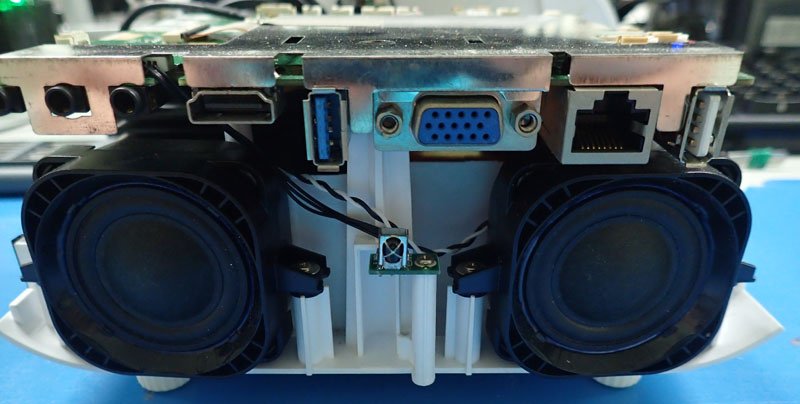

後方為各式輸出入埠，因為此投影機內建作業系統，所以除了傳統HDMI/D-SUB輸入外，還有USB3.0/USB2.0/乙太網路埠，也內建無線網路及藍芽，下面為立體聲喇叭

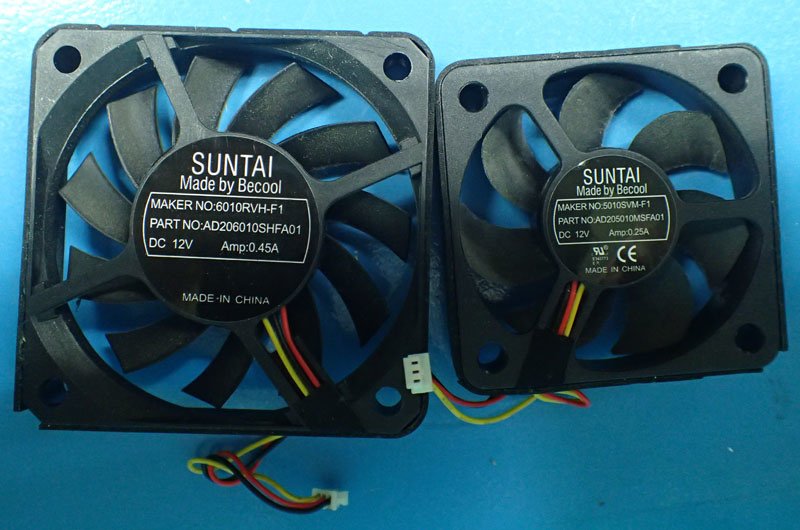

回到本次主角，此投影機內建兩個風扇，一個6cm，一個5cm，均具備轉速偵測，當轉速異常後就會通知控制系統發出警報

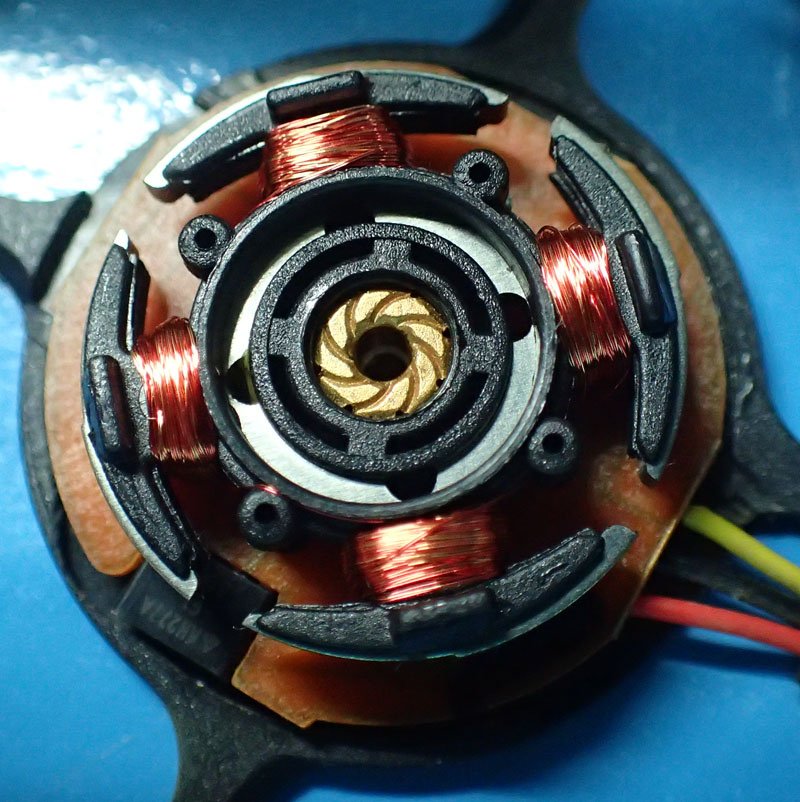

6cm風扇的扇葉軸承採卡扣方式固定，因撞擊而使軸心脫出導致扇葉不轉

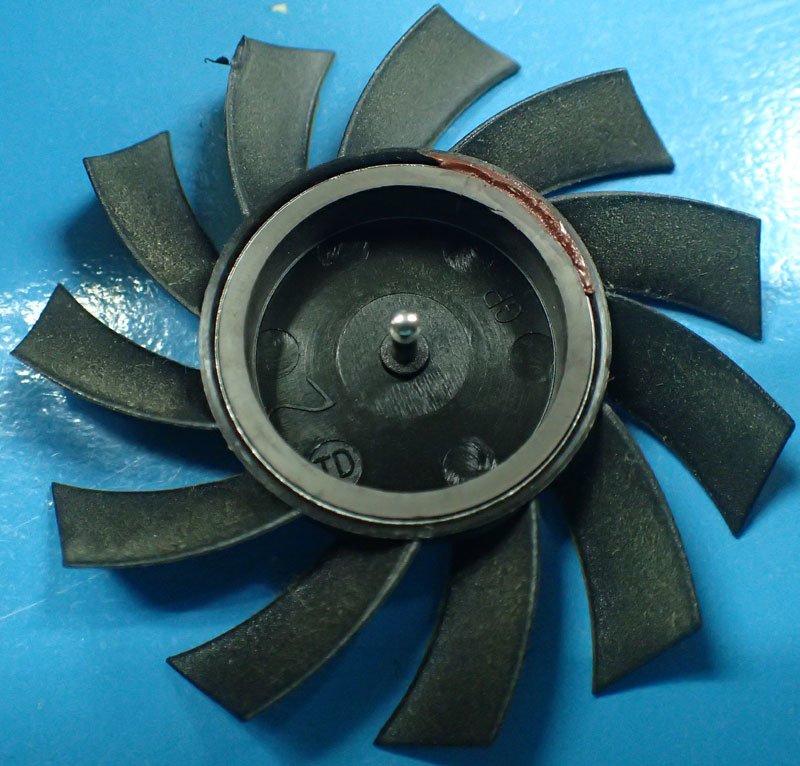

6cm風扇的扇葉

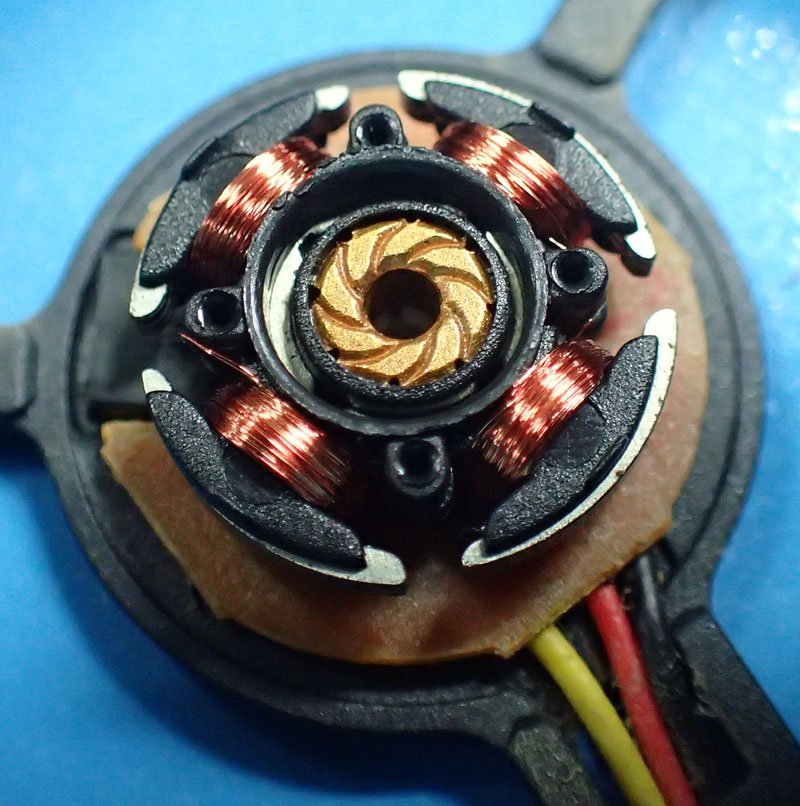

5cm風扇的扇葉軸承也是採卡扣方式固定，同樣因撞擊而使軸心脫出導致扇葉不轉

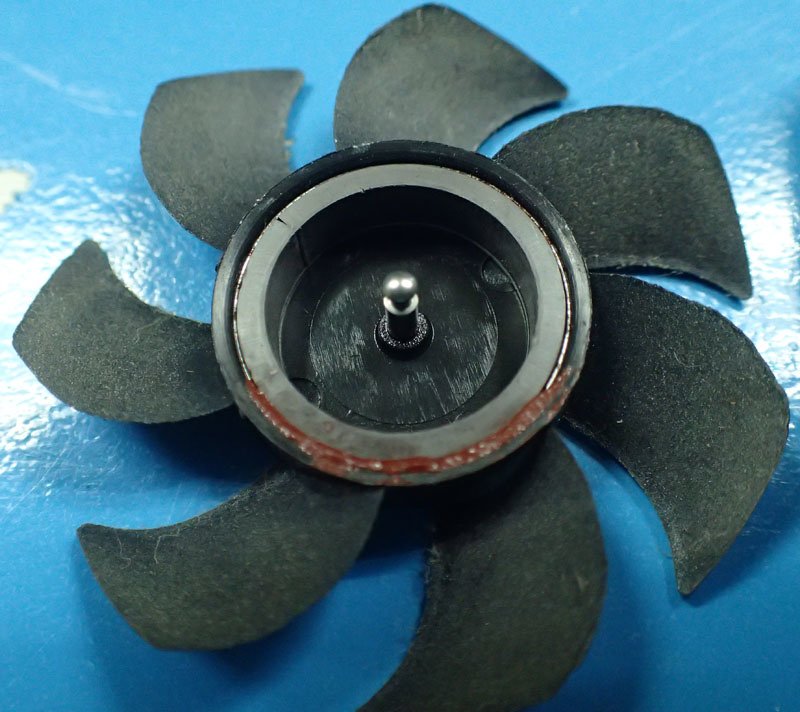

5cm風扇的扇葉

在兩個風扇的軸承補一些油脂，將扇葉裝回，確認可以正常運轉後就裝回機器裡面

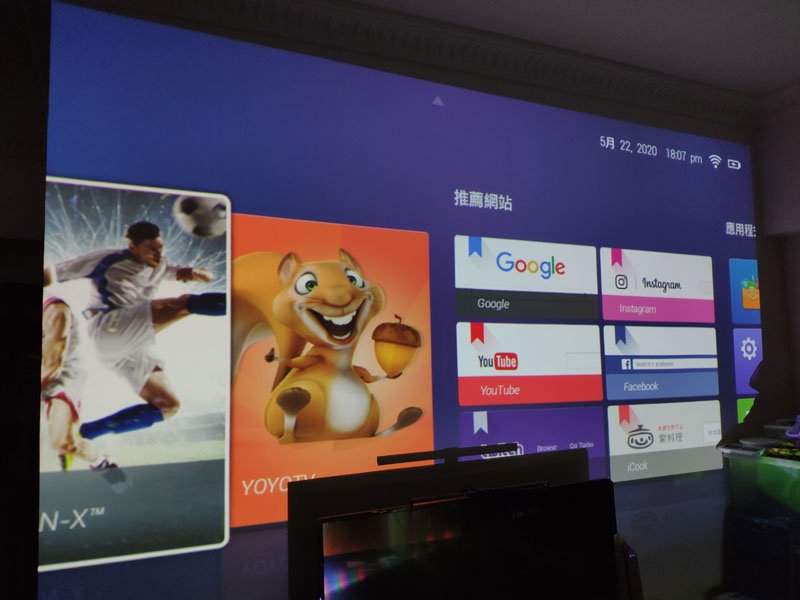

不過風扇弄好以後發現裡面的作業系統異常，會停在開機Benq畫面之後無動作，所以去官網下載系統復原檔來還原，還原後已經可以正常啟動內部作業系統

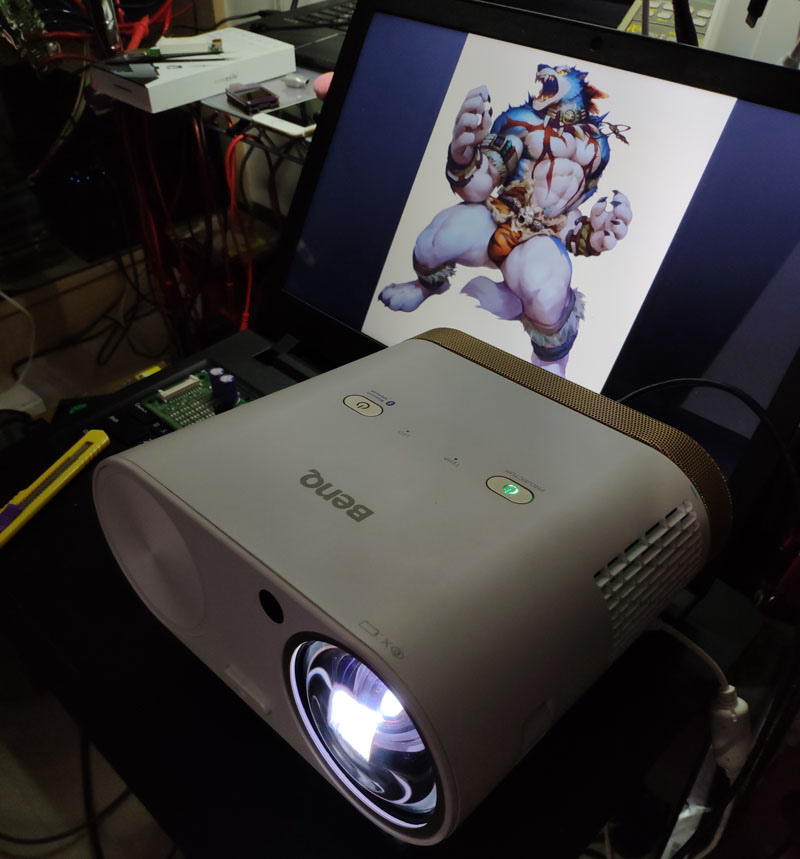

接上HDMI信號源

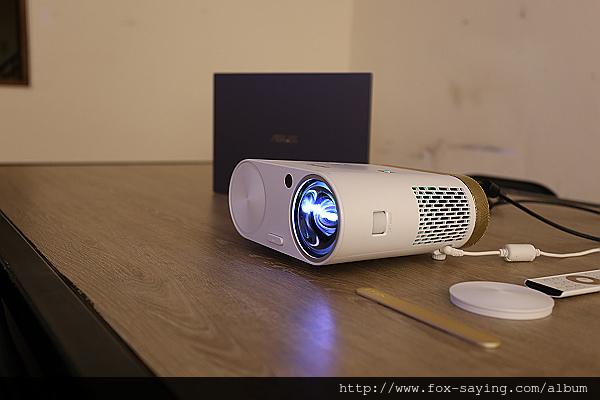

可正常投影

結論：
投影機為精密產品，盡量不要受到過大衝擊，這次摔機幸好只有造成風扇移位，沒有對光學系統及其他部分產生明顯影響，實屬幸運

報告完畢，謝謝收看
