在墾丁出任務個兩週之後,我們終於有時間再回來跟大家聊主機板了

這次我們持續把目光放在 AMD B550 晶片主機板中 MINI ITX 尺寸的板子

同是此晶片與尺寸的主機板中,我們已經給大家看過

msi MPG B550I GAMING EDGE WIFI

這次要看的則是華碩出品的

ROG STRIX B550-I GAMING

因為這兩張主機板在選擇上會比較接近,所以大家有興趣可以對照著看

/tmp/phpaRzWfb

開始之前還是先提醒大家

華碩在 ROG STRIX B550 系列的主機板,在截稿的當下除了這張主機板之外還有兩張 ATX 規格的主機板

ASUS ROG STRIX B550-E GAMING

ASUS ROG STRIX B550-F GAMING (WI-FI)

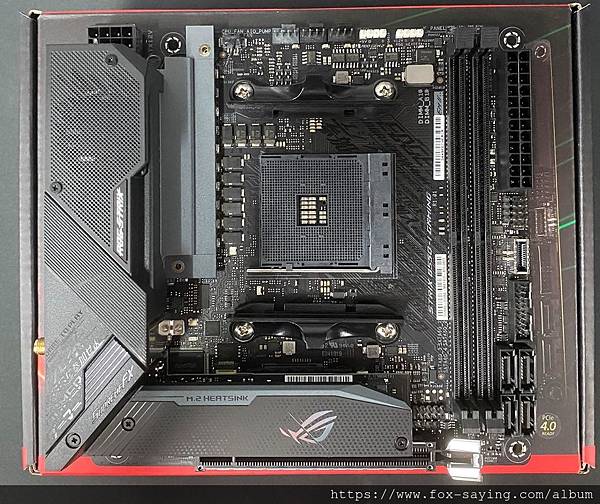

現在我們來看今天的主角

同樣有著兩隻記憶體插槽,最高總容量可達 64GB

超頻後的最高記憶體時脈可達 DDR4-5000

有給一隻 PCIe X16,多數人會拿來接顯示卡

/tmp/phpKEup7J

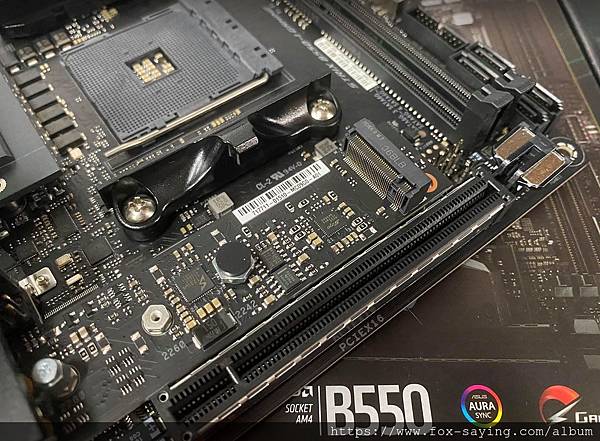

主機板正面只有一個 M.2 連接器,就在上圖那 M.2 HEATSINK 下方 (ROG STRIX 在這邊沒有裝風扇)

支援 PCIe 4.0 與 SATA,我們還是強烈的建議大家就接 PCIe SSD 吧

另外細心的朋友可能會發現,這個連接器是一塊墊高起來的 PCB 板 (音效卡晶片也放在這邊)

/tmp/phpdxeG1j

我們再往下拆所看到的散熱器,就是南橋散熱器

這邊要提醒一下大家

雖然它沒有必要被拆起來,但如果你硬要拆開來看一下的話

請小心不要扯斷連接器 !!!!

/tmp/phpWNl0cG

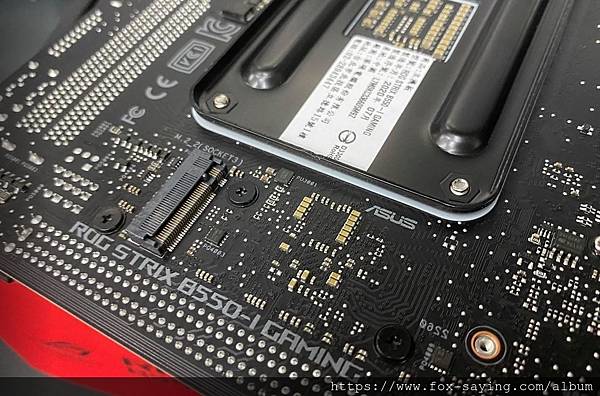

另一個 M.2 在主機板的背面,可安裝 PCIe 3.0  與 SATA

同樣的 ~ 我們還是建議大家還是接 PCIe SSD 吧

需要散熱的朋友請參考底下連結的改裝方式,會很有效

[教學] 解決 ASRock DeskMini A300 主機板背面 M.2 插槽安裝 SSD 的散熱問題

另外華碩在主機板背面的設計與 MSI 不同,CPU 強化背板處沒被多放置一些元件

可選擇的 CPU 散熱器型號當然也多了不少

/tmp/phpr5QYIo

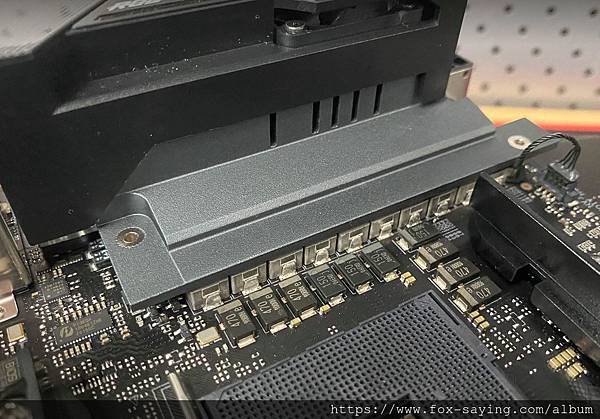

VRM 同樣使用 8+2 的設計

散熱器有為了讓使用者可安裝更多類型的 CPU 散熱器,做了特別的設計

/tmp/phpziOrkz

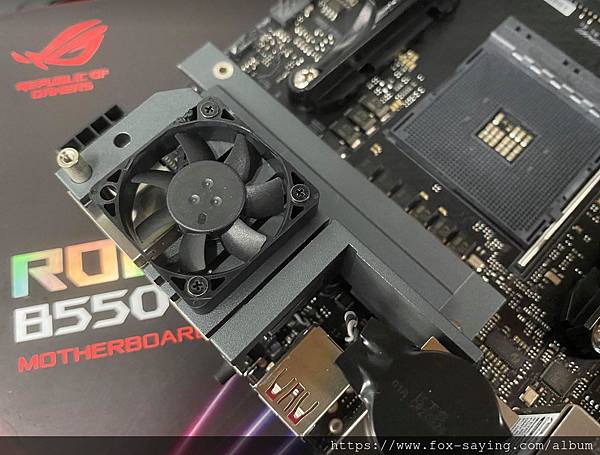

VRM 散熱器的飾板下藏有一個風扇來幫助 VRM 散熱

/tmp/phpUQEFVb

前置 USB 給的蠻好的

USB3.2 Gen1 與 USB3.2 Gen2 接口各給了一組,但其實工作速度都是 USB3.2 Gen1

/tmp/php5ClnoX

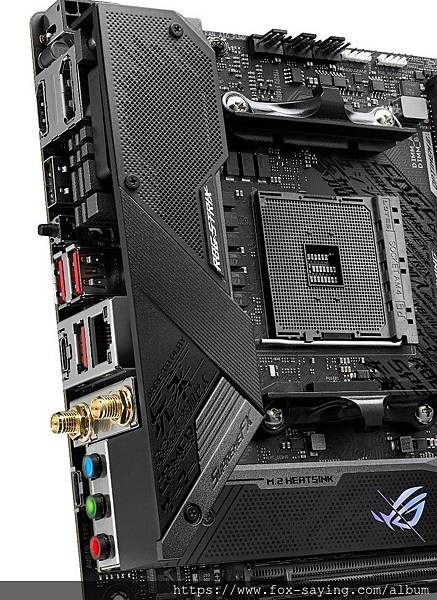

最後看 IO

因為我忘了拍,所以直接抓圖給大家看

這張主機板很奇特的沒有預裝 IO 檔板,這在 ROG STRIX 系列中很少見

除了 HDMI 與 DP 之外

4 x USB 3.2 Gen 2 port(s)(1 x USB Type-C +3 x Type-A)
1 x USB 2.0 port(s)
1 x USB 2.0 port(s)(1 x audio USB Type-C® )

實體線路網路使用 Intel® I225-V 2.5Gb

無線網路則是使用 Intel® Wi-Fi 6 AX200

/tmp/phpuHiuHG

最後小結就是幫大家挑一下該用哪一張主機板

如果你要自行改裝 CPU 散熱器的話,就是選這張

如果使用原廠散熱器或是可使用原廠強化背板的散熱器的話

這兩種都可以選擇,我個人推薦想玩超頻或是高耗電 CPU 的朋友可以選這一張

至於跟我一樣喜愛穩定家用的話 ~ 我認真比較喜歡有幫 SSD 散熱強化更多的

以上報告完畢
