前些時間狼大好像買了 小米 11T 來使用

但很讓我意外的是 ~ 他沒有為該手機寫開箱，反而是為了該手機附送的快充充電器做了測試

這個順序選擇果然很狼大

讓我們跟著狼大的文字來看看 ~ 隨機附送沒好貨的江湖傳說，在 小米 11T 這邊是否成立

產品規格：
型號：MDY-12-EJ
輸入：AC100-240V，1.7A，50/60HZ
標準輸出：5V/3A
小米閃充輸出：電壓5-20V，電流6.2-3.25A
輸出功率：67W(最大)

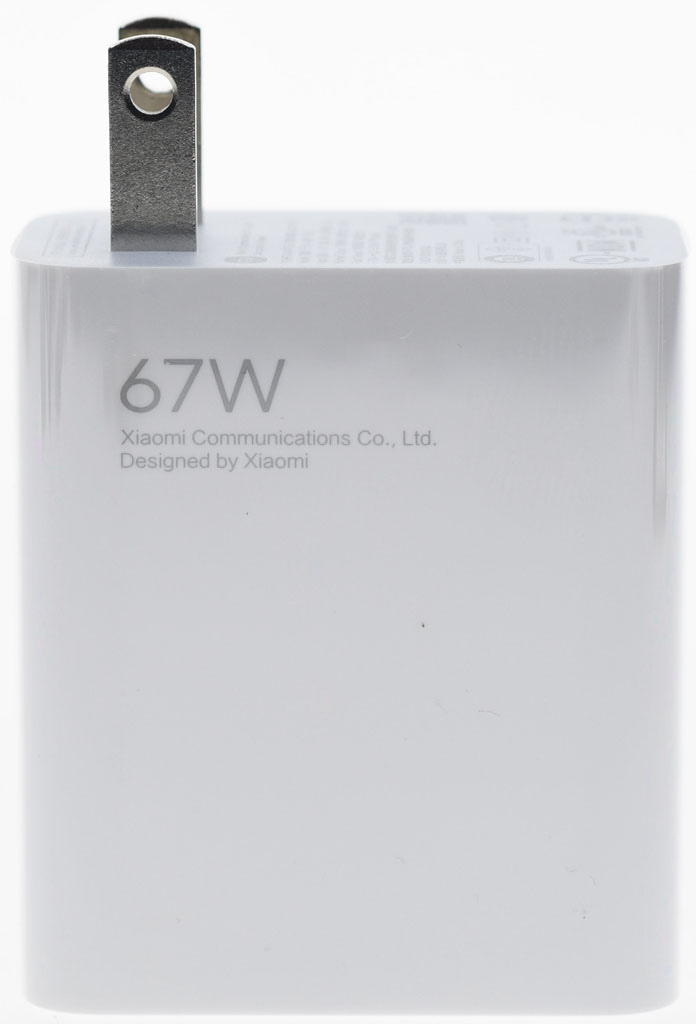

▼充電器本體採白色外殼，側面印上”67W”、”小米通訊有限公司”及”小米設計”英文字樣，插頭不可收折

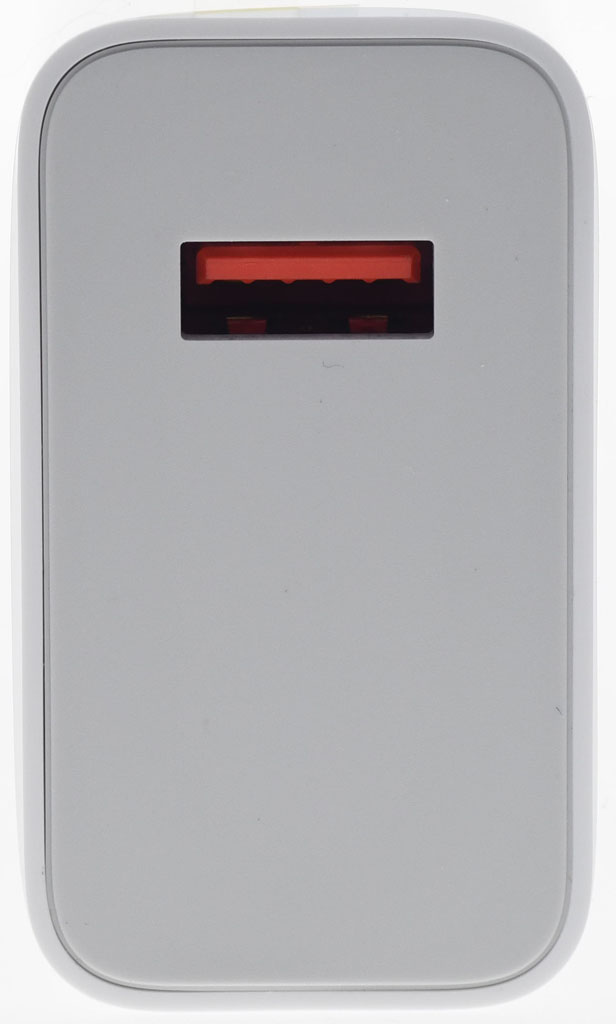

▼本體頂部有橘色USB-A輸出埠

▼本體底部印上名稱、型號、輸入/輸出規格、輸出功率、安規/BSMI認證、產地

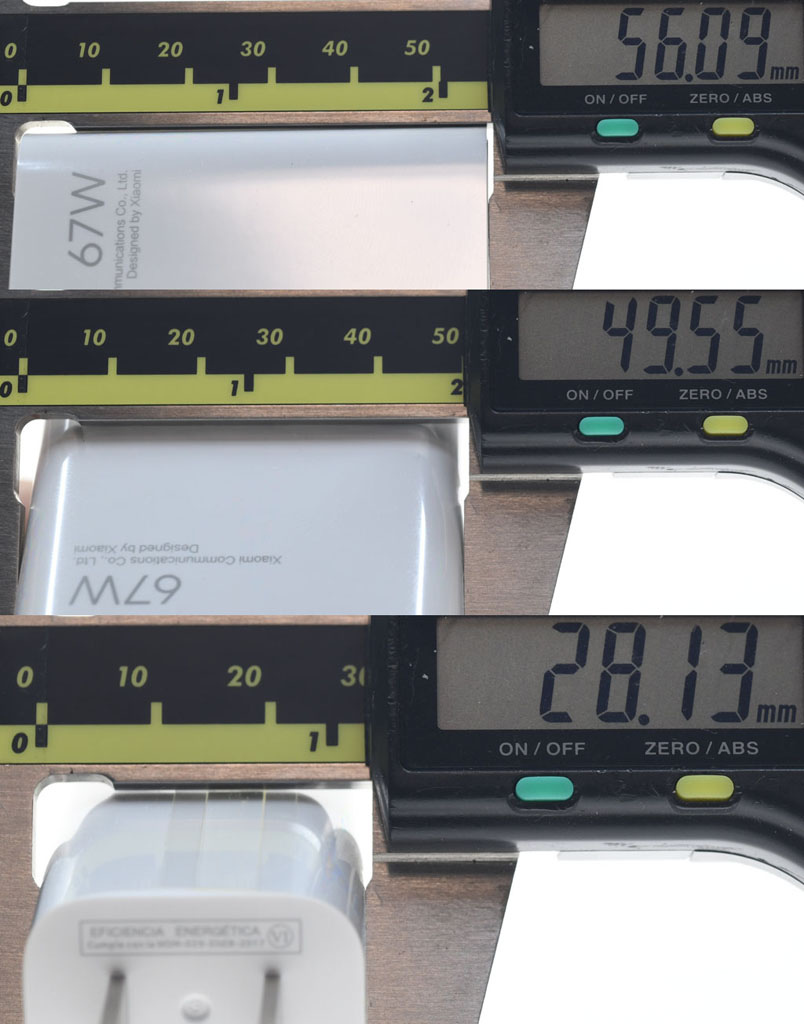

▼本體的尺寸為56.1(不含插頭)x49.6x28.1mm

▼本體的重量為100克

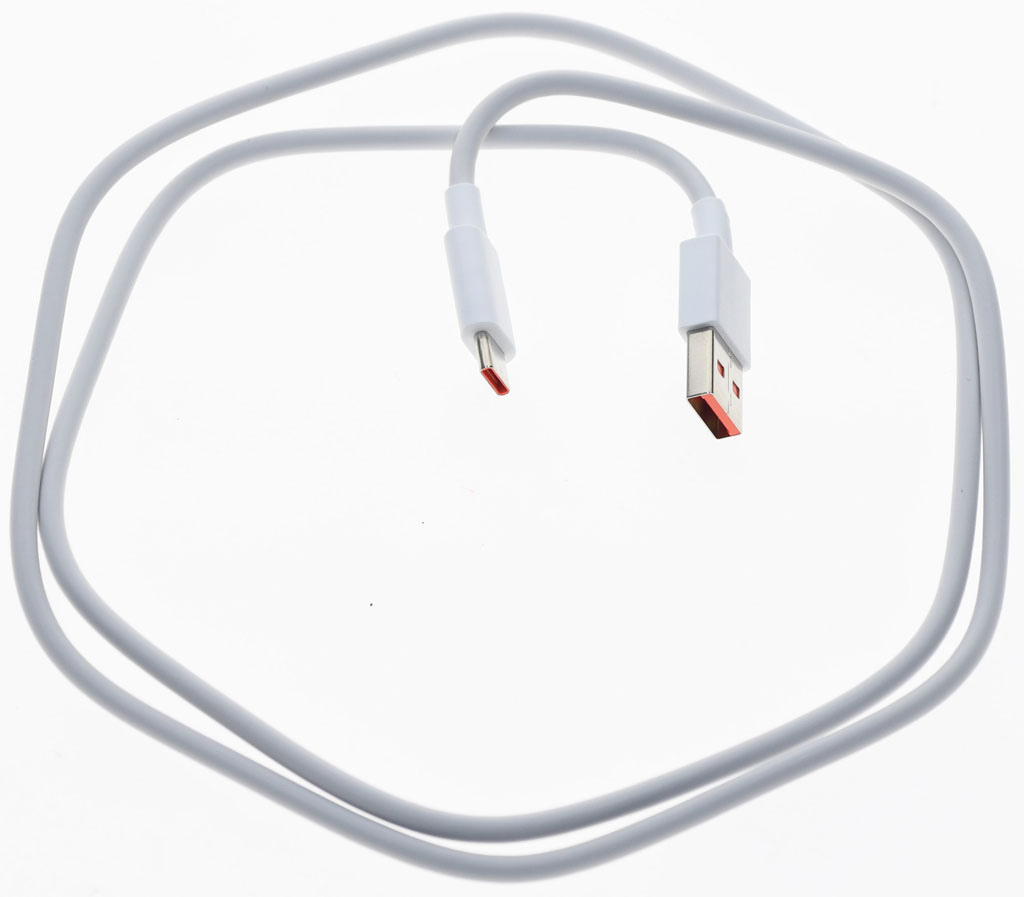

▼小米閃充專用USB-A to USB-C充電傳輸線，總長度94公分，兩端接頭內部採用橘色塑料

▼線路直徑為4.1mm

▼USB-A接頭尺寸為27.1(不含金屬接頭)x14.3x6.9mm

▼USB-C接頭尺寸為29.1(不含金屬接頭)x12.2x6.3mm

▼充電定義支援PD2.0/3.0、QC2.0/3.0、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

▼搭配專用線，標準固定檔提供5V/3A、9V/3A、15V/3A、20V/3.25A

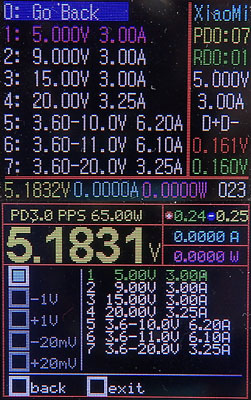

▼使用專用線連接支援小米閃充協議裝置，會顯示三組隱藏PPS檔：3.6-10V/6.2A、3.6-11V/6.1A、3.6-20V/3.25A

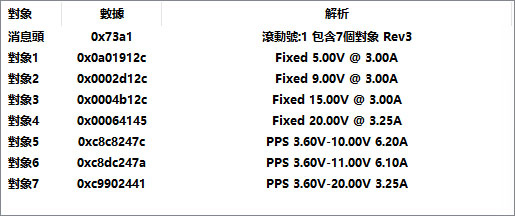

▼使用專用線連接支援小米閃充協議裝置時所支援的PDO列表

▼各組輸出轉換效率表，空載下交流輸入功率為0.05W，整體轉換效率在86.6%至90.6%之間

▼固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.2A便會截止

▼固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.2A便會截止

▼固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.2A便會截止

▼固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

▼小米閃充第一組PPS檔3.6V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.2A便會截止

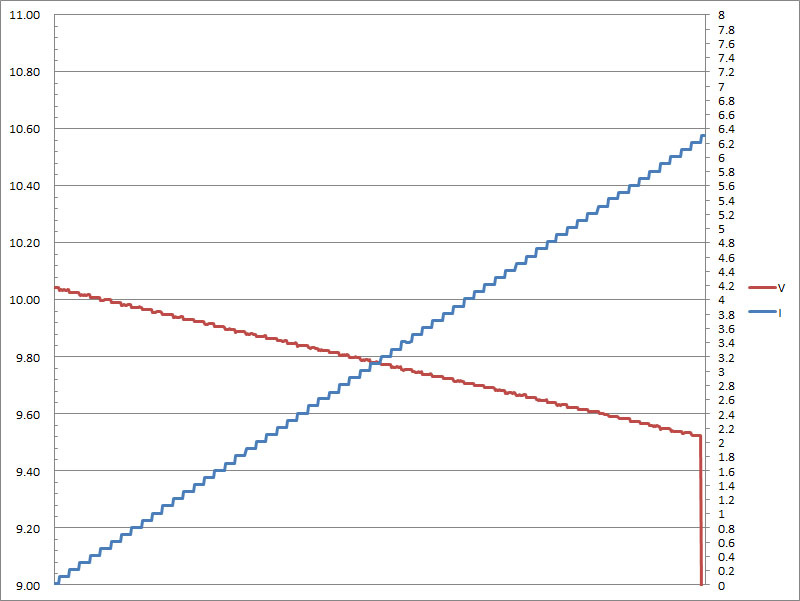

▼小米閃充第一組PPS檔10V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.2A便會截止

▼小米閃充第二組PPS檔3.6V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.2A便會截止

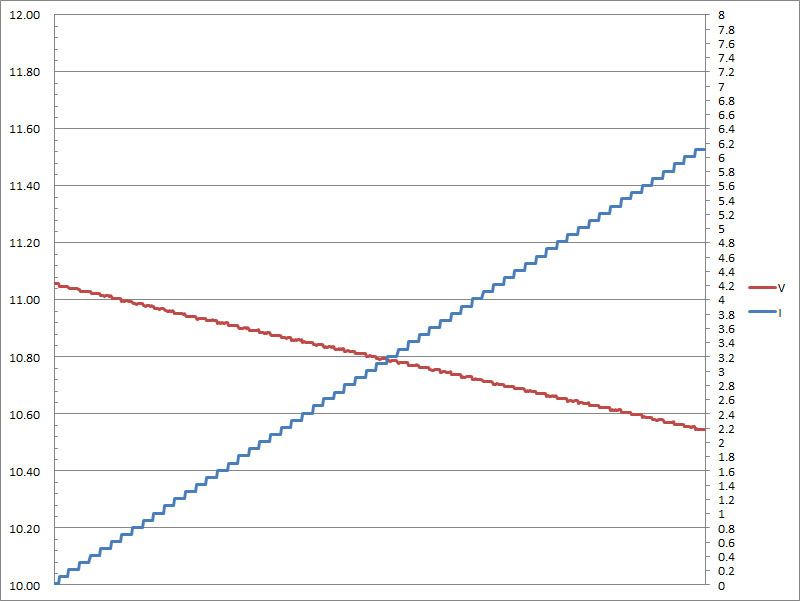

▼小米閃充第二組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.1A便會截止

▼小米閃充第三組PPS檔3.6V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止

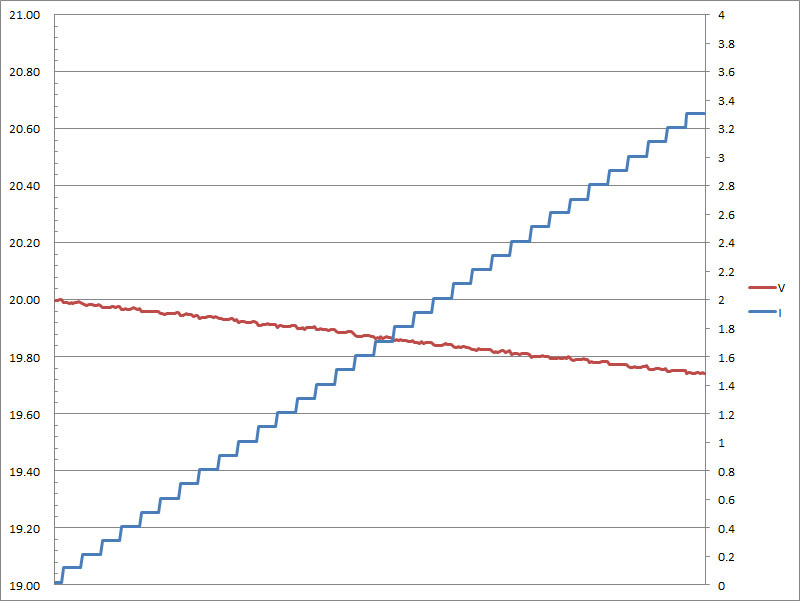

▼小米閃充第三組PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止

▼實際搭配小米11T手機，從電量4%充至100%的電壓(紅)/電流(藍)/電能(綠)曲線紀錄圖。總共耗時43分13秒，總充入電能20.85Wh

測試總結：
◆充電器空載功耗0.05W，最低效率為86.6%，最高效率為90.6%
◆充電器連接一般USB-A裝置時，無法使用小米閃充。要使用專用充電傳輸線，連接支援小米閃充裝置，才會出現隱藏的PPS電壓電流組，缺一不可
◆觀察11T充電曲線，一開始觸發至9V輸出，之後電流開始上拉至6.2A最大值，然後呈現階梯分段下降，電流越大時維持時間越短，在16:09至19:33之間電流維持在較低點，之後19:39電流再度上拉並開始進入緩降階段。最後接近充飽時電壓降至5V，同時充電電流亦開始緩降直到完全充飽，費時43分13秒，充入20.85Wh電能

報告完畢，謝謝收看
