倍思 在我們這邊算是很常被選中開箱的品牌

之前已經給大家看過底下這些

Baseus 倍思充電器行動電源二合一 BS-CHT909 支援 PD 3.0 與 QC 3.0 最高 18W 輸出

Baseus VCKX65C 倍思 酷顯 金屬數顯 1A1C 雙埠 65W 車用充電器測試

Baseus 倍思小白線系列 C to Lightning 閃充數據線 簡單小測

在快速充電規格推展到 QC5.0 之後,自然也有全新的展品面市

狼大這次帶給大家的正是充電規格已支援到 QC 5.0 的單 USB-C 輸出 快充充電器

倍思給它的型號是 CCGAN100CS

開箱測試的人是我們最專業的狼大 ,所以對這顆充電器有興趣的人就快來看看

/tmp/phpK6WXkB

產品特色:
●採用氮化鎵功率元件,提高轉換效率,降低整體發熱
●USB-C自動偵測PD/PPS/QC快充協議,支援高通QC5及三星45W快充協議,最大100W輸出功率
●可收折式插頭設計,方便攜帶
●隨附1.5米小白系列快充傳輸線,內含E-Marker晶片,支援5A 100W電力傳輸及USB2.0資料傳輸

產品規格:
型號:CCGAN100CS
材質:PC
輸入:AC100-240V,2.5A,50/60HZ
USB-C輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、3.3-20V/5A,最大100W
USB-C輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、3.3-20V/3A,最大60W
尺寸:67x55x30mm
重量:178克

小白系列快充傳輸線規格:
材質:TPE
電流:5A(20V/5A 100W)
連接埠:Type-C to Type-C
長度:1.5米

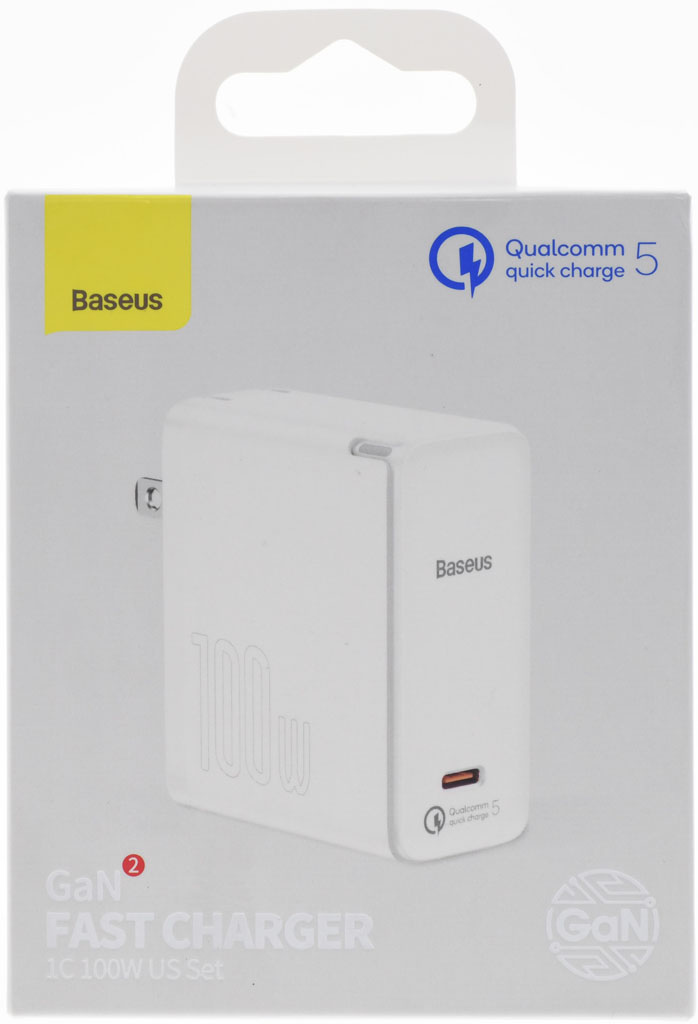

▼吊卡式外盒包裝正面,有商標、高通QC5標誌、外觀圖、產品名稱、GaN圖示


▼外盒背面有商標、使用情境圖、中/英文品牌商及製造商說明


▼外盒右側面有特色圖示及中/英文說明

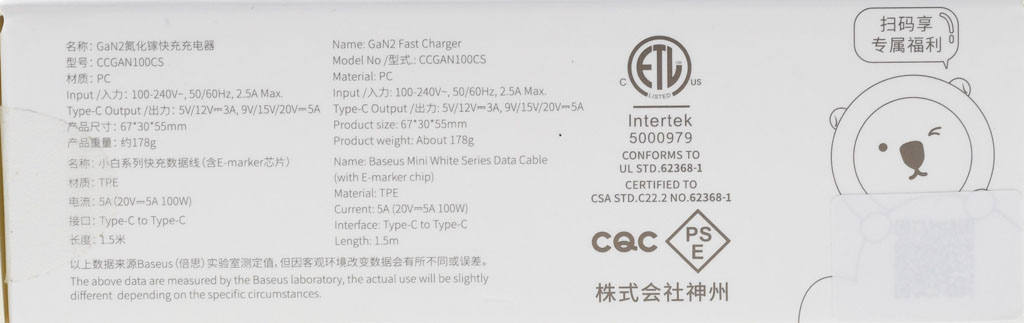

▼外盒左側面有中/英文產品名稱、型號、產品規格


▼外盒底部有認證標章、產地


▼包裝內有1.5米小白系列快充傳輸線、充電器、保證卡、使用說明書、貼紙

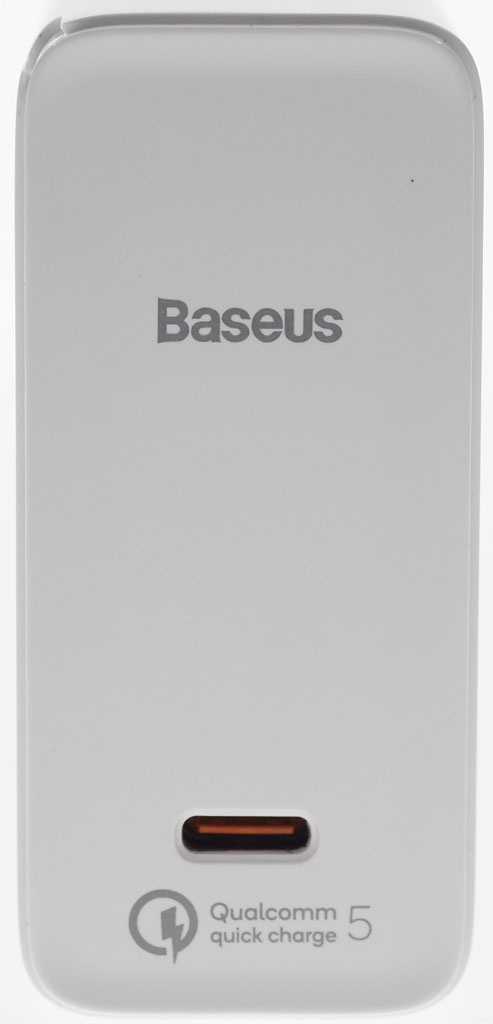

▼位於頂部的輸出埠,上面有商標,下面有1個USB-C及高通QC5標誌

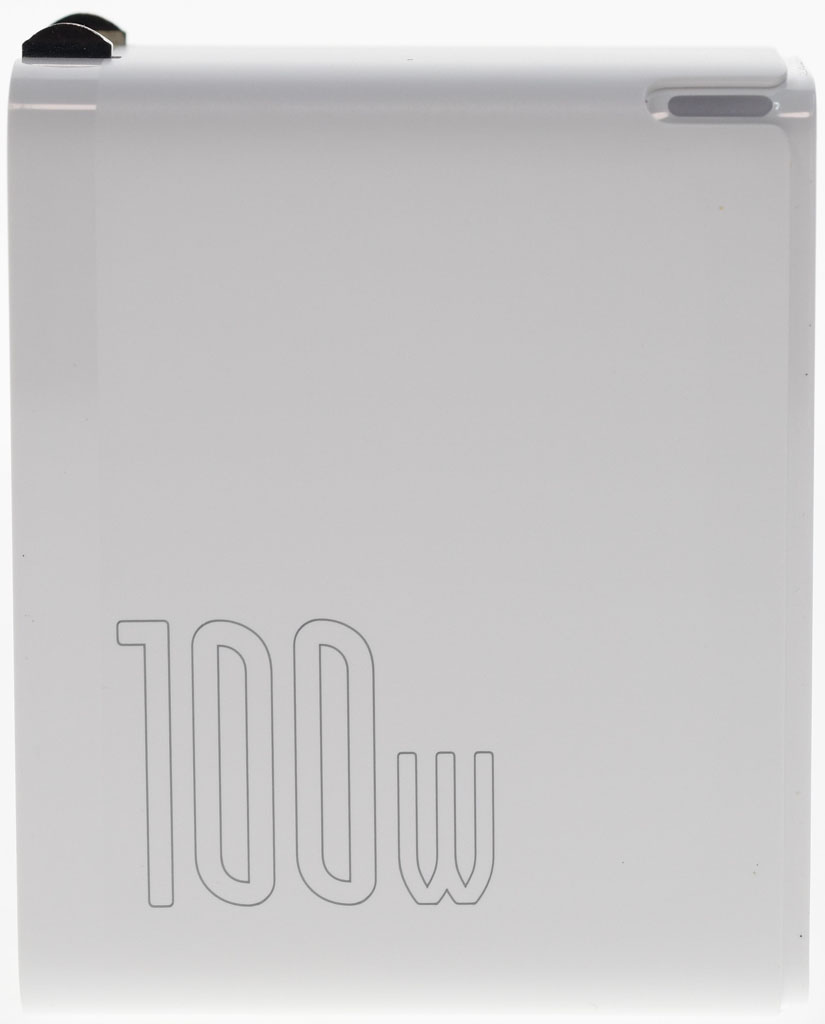

▼本體其中一個較大側面有100W字樣


▼接通交流電源後,指示燈會點亮

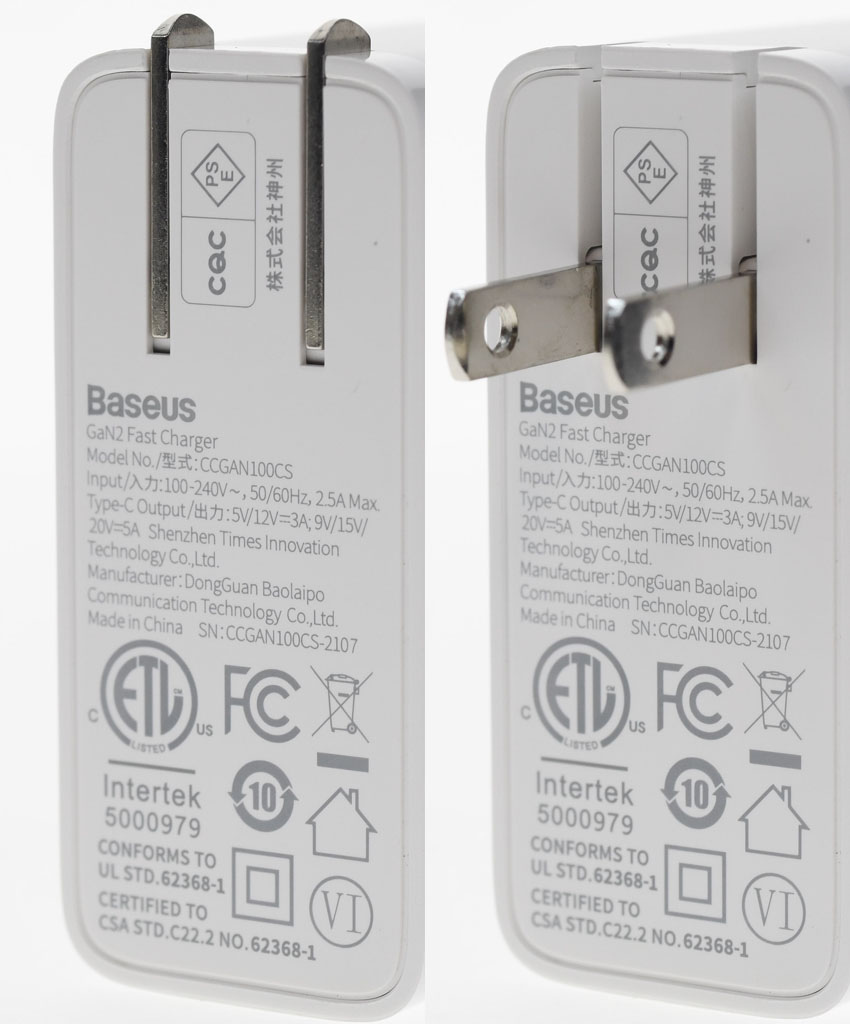

▼位於底部的交流插頭可收折,方便收納

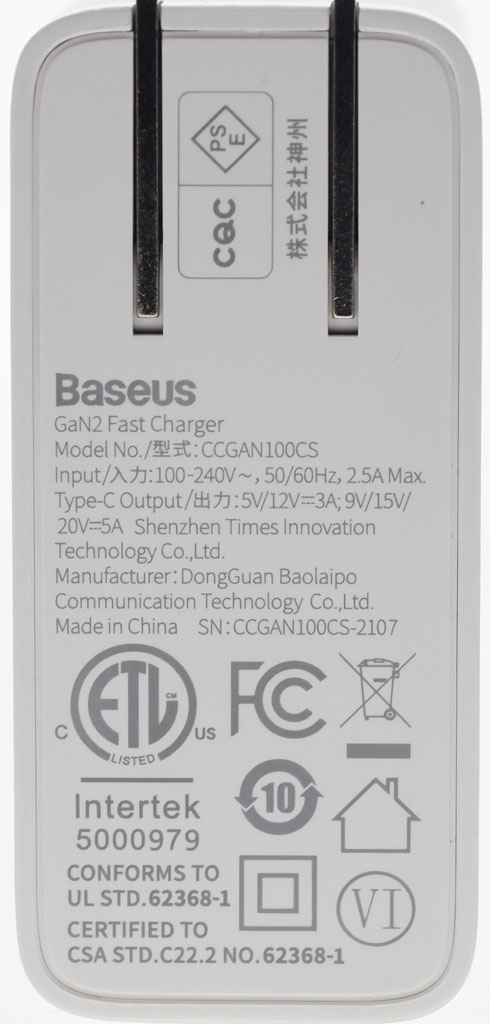

▼本體底部印有商標、產品名稱、型號、輸入/輸出規格、製造商、產地、序號、認證標章


▼插頭收折後本體尺寸為67.1x54.9x30.3mm


▼本體重量為176克

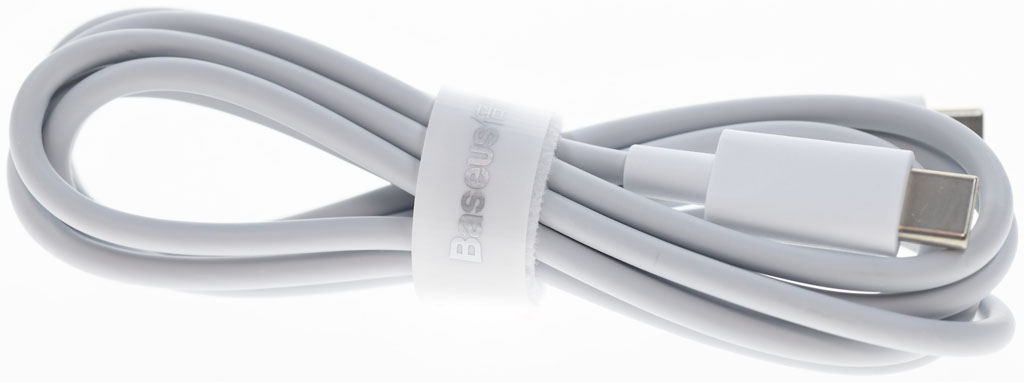

▼隨附的1.5米小白系列快充傳輸線,白色魔鬼氈整線帶上有Baseus倍思商標,線路部分長度為151公分,線路直徑為3.4mm


▼USB-C接頭尺寸為28.7(含護套)/19.5(不含護套)x11.5x6.7mm,上面有Baseus商標,護套處有100W字樣


▼USB-C連接器使用一體成形外殼


▼E-Marker資訊內容

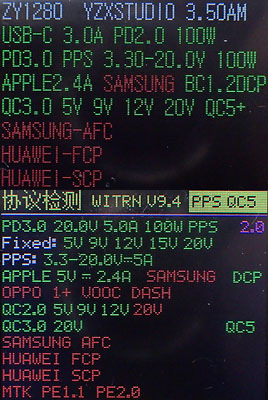

▼搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、Apple 5V/2.4A、BC1.2、DCP 1.5A

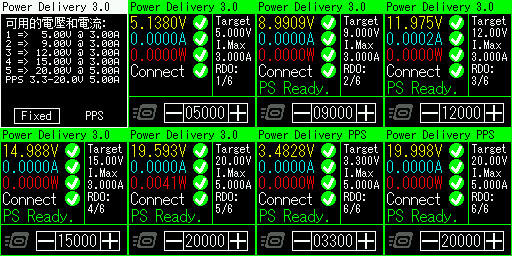

▼搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3-20V/5A

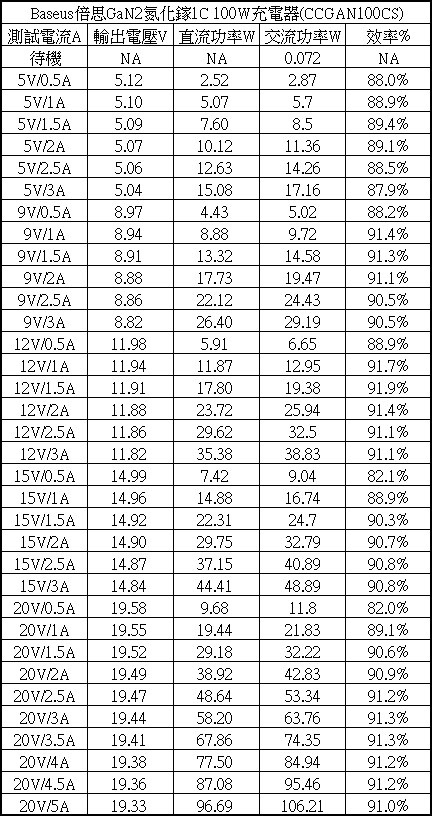

▼各組輸出轉換效率表,空載下交流輸入功率為0.072W,整體輸出轉換效率在87.9%至91.9%之間


▼搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.4A便會截止


▼搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

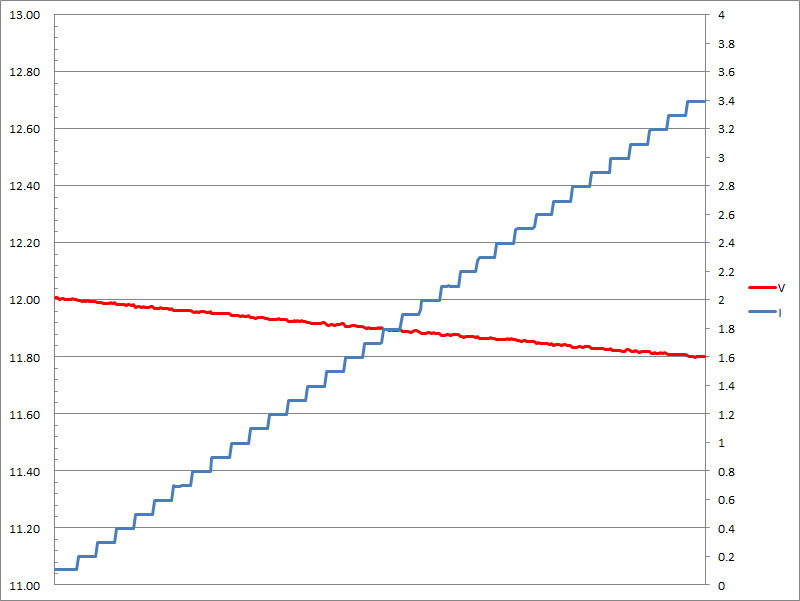

▼搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

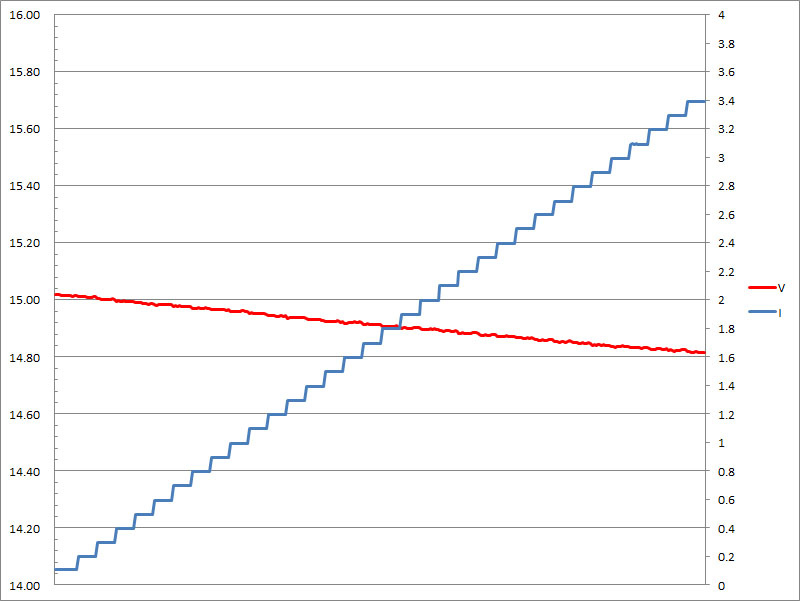

▼搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止


▼搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.6A便會截止

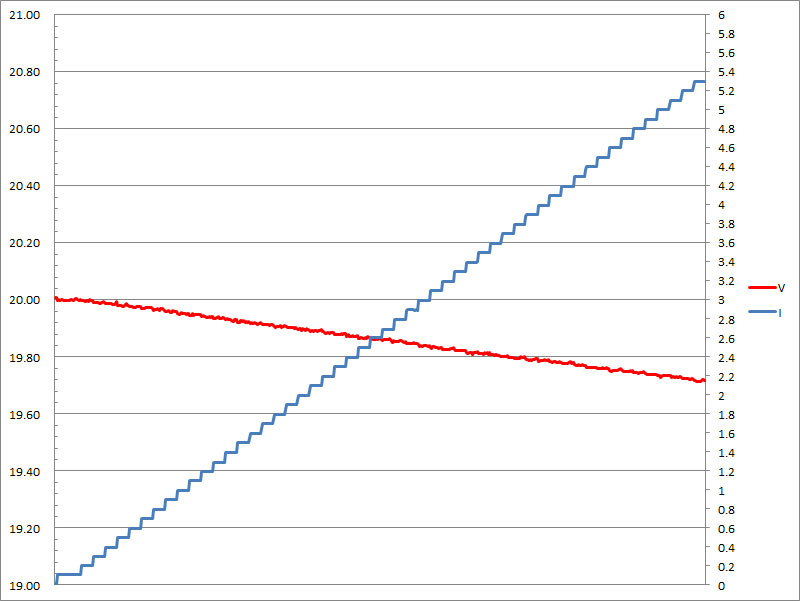

▼搭配5A線材,PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.3A便會截止


▼搭配3A線材,固定檔20V及PPS檔的最大電流皆降至3A

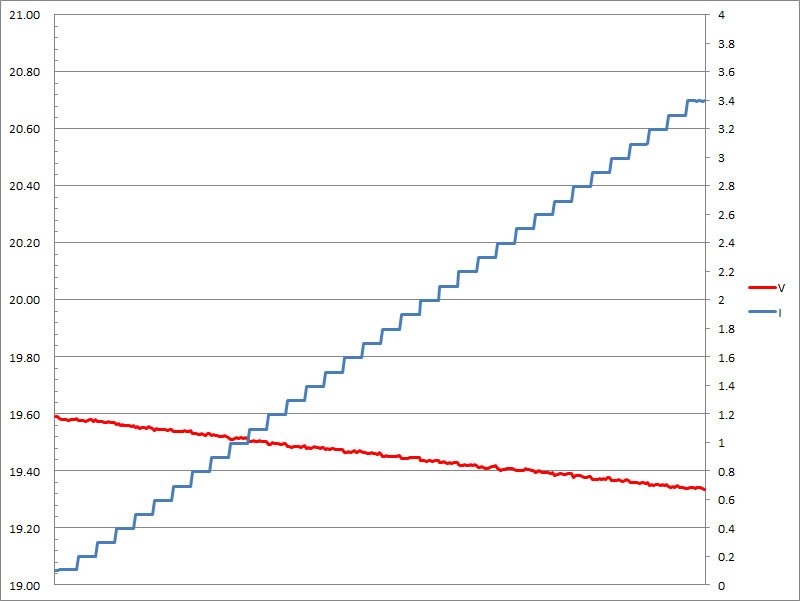

▼搭配3A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止

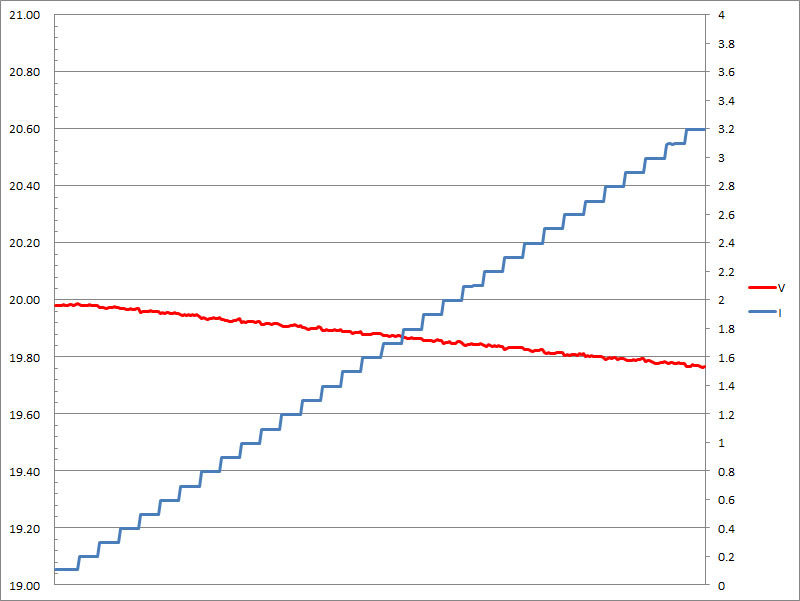

▼搭配3A線材,PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.2A便會截止


▼滿載輸出下,功率因數為0.98

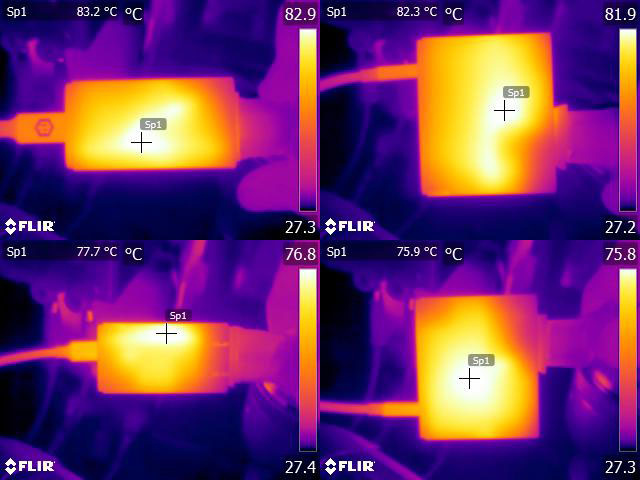

▼連續輸出100W一小時後本體的紅外線熱影像圖

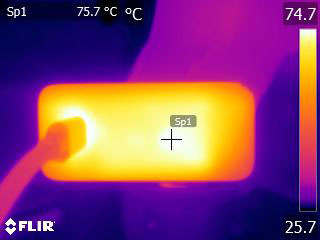

▼連續輸出100W一小時後連接埠處的紅外線熱影像圖

測試總結:
◆USB-C輸出可自動偵測PD/PPS/QC等快充協議,支援三星45W及高通QC5快充協議,最大輸出100W
◆折疊式插頭,方便攜帶
◆採用GaN氮化鎵功率元件,提高轉換效率,降低整體發熱
◆具備主動功率因數修正,改善功率因數(20V輸出0.9A時功率因數超過0.9,輸出1.3A時功率因數超過0.95)
◆空載功耗0.07W,最低效率87.9%,最高效率91.9%
◆輸出於電流超額時截止,具備過電流保護

報告完畢,謝謝收看
