一週前我在台南的某咖啡館利用小米的延長線對我的 MBA M1 充電之後

內心就開始留意起了這一系列的產品

剛好狼大的讀者借給狼大一組 Xiaomi 智慧延長線 20W 快充版 來進行測試

我們就順著狼大的介紹來看看這個感覺不錯用的小東西

開始之前提醒大家 ~ 狼大有拍測試影片給大家看,想看影片的朋友請直接前往狼大的原文

小米智慧延長線20W快充版開箱測試

(強烈建議大家前往觀看表達對狼大的支持喔)

/tmp/phpDdcuJh

小米智慧延長線20W快充版特色:
●750℃阻燃外殼,可控制電源開啟/關閉,具備3個美式三孔插座,1個USB-C埠及2個USB-A埠20W充電輸出
●內含保護晶片,過溫度和過負載會發出警報同時傳送通知至米家APP,超過15秒未處理會啟動斷電保護
●連接Wi-Fi後,可透過米家APP遠端控制、定時控制、電量統計等功能,也可透過小愛同學語音控制,搭配其他智慧設備可獲得豐富的智慧家居體驗

小米智慧延長線20W快充版規格:
型號:XMZNCXB02QM
額定負載:15A/125VAC,最大1650W
USB電源板輸入:125VAC,60Hz,0.6A
USB-A單埠輸出:5V/3A、9V/2A、12V/1.5A
USB-C單埠輸出:5V/3A、9V/2.22A、12V/1.67A
多埠輸出:5V/3.1A
USB總輸出功率:20W
產品長度:全長1.8公尺
本體尺寸:232x55x29mm
產品淨重:446克
無線傳輸:Wi-Fi 802.11b/g/n 2.4GHz,藍芽4.2
使用環境:-10℃至40℃
電源線規格:3x2.0mm²

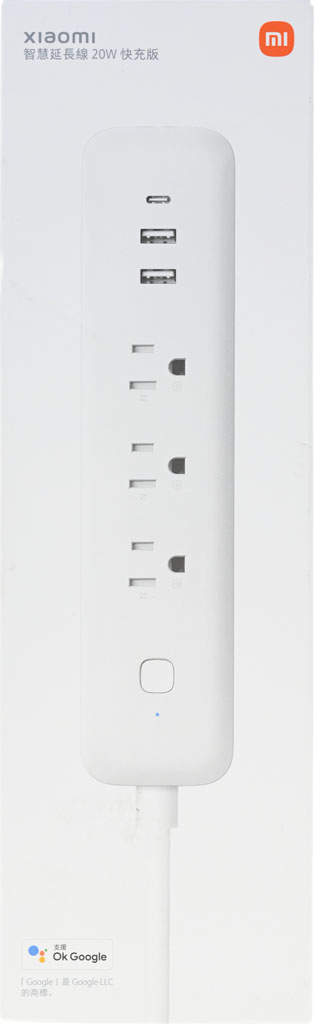

▼外盒正面有產品名稱、商標、產品外觀圖、OK Google標誌


▼外盒背面印上產品規格、委託/製造/進口商資訊、服務電話、官網網址、產地、小愛同學/米家APP標誌、條碼


▼外盒左/右側面有特色圖示


▼包裝內容有延長線本體及使用說明書


▼本體正面,中間有3個NEMA 5-15R美式三孔插座,L/N插孔具備彈簧護蓋,平常護蓋關閉避免異物進入,插入插頭會頂開護蓋。左側1個USB-C埠及2個USB-A埠可提供最高20W充電輸出。右側有白色方形輕觸按鈕及指示燈。本體背面四個角落有防滑橡膠墊

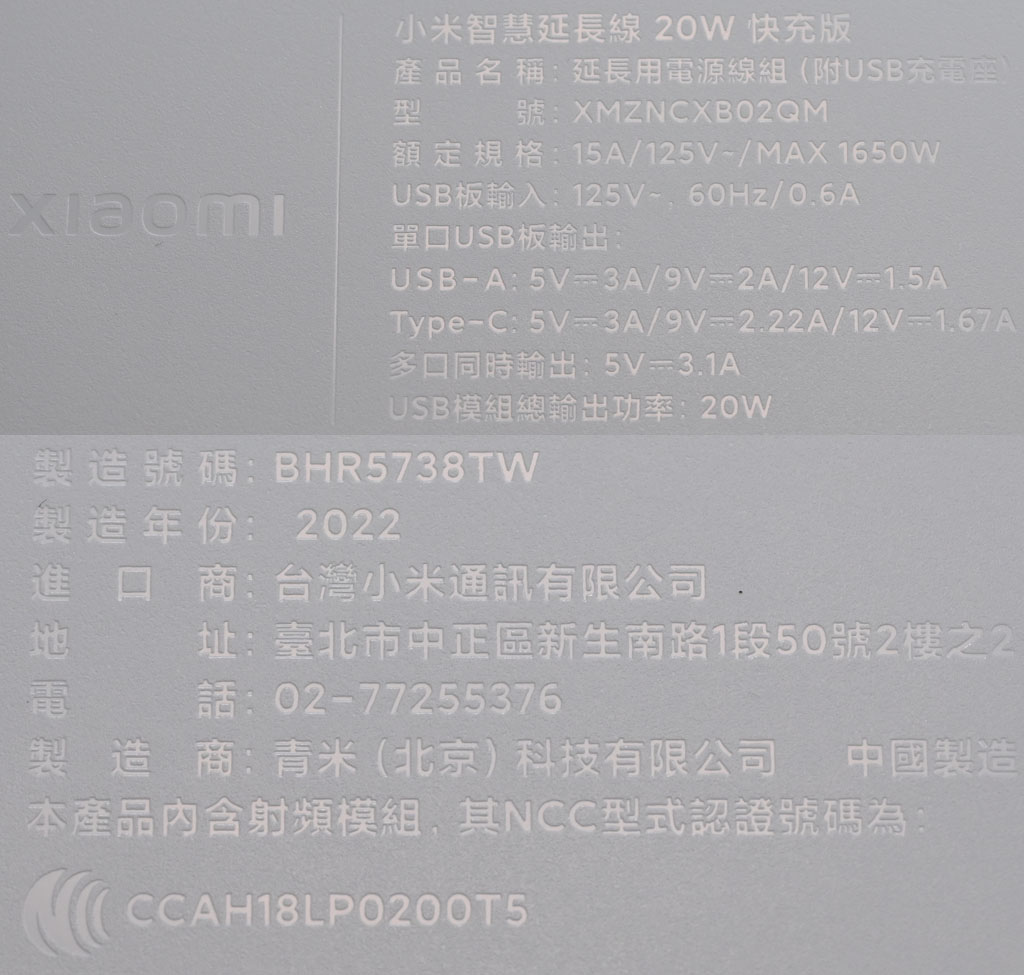

▼本體背面的商標及資訊刻印


▼交流電源線進入本體處有圓柱形護套


▼交流電源線本身長度156公分,附上一條魔鬼氈整線帶

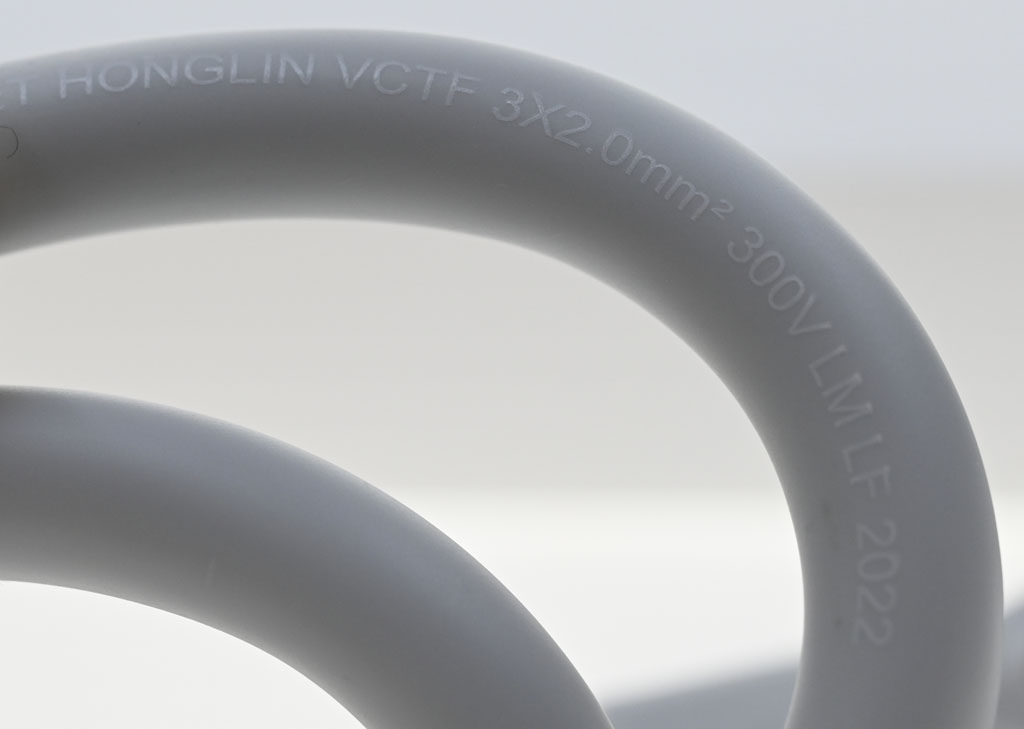

▼使用3芯2.0mm² VCTF線材

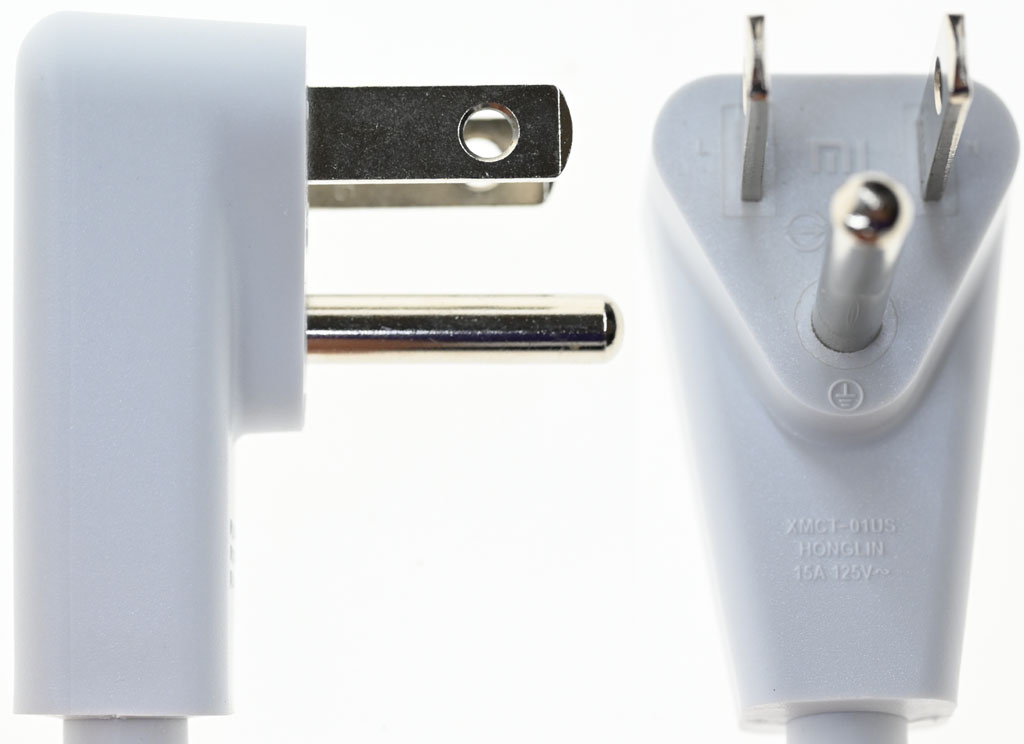

▼90度交流插頭上下尺寸44.7mm,左右尺寸27.7mm,最厚處18.7mm,最薄處13.9mm,最大承受電流15A


▼掀開底部角落防滑橡膠墊,可看到固定用特規三角頭螺絲

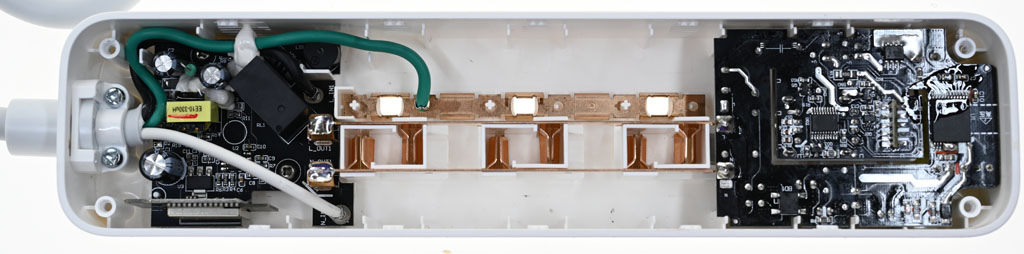

▼打開背蓋的延長線,中間區域有3個交流插座,控制/USB供電電路板在左右兩邊


▼延長線外殼背蓋,內含加強肋條,左側有USB供電電路板用分隔板,中間3個空心方形柱對應3個交流插座的接地插孔位置

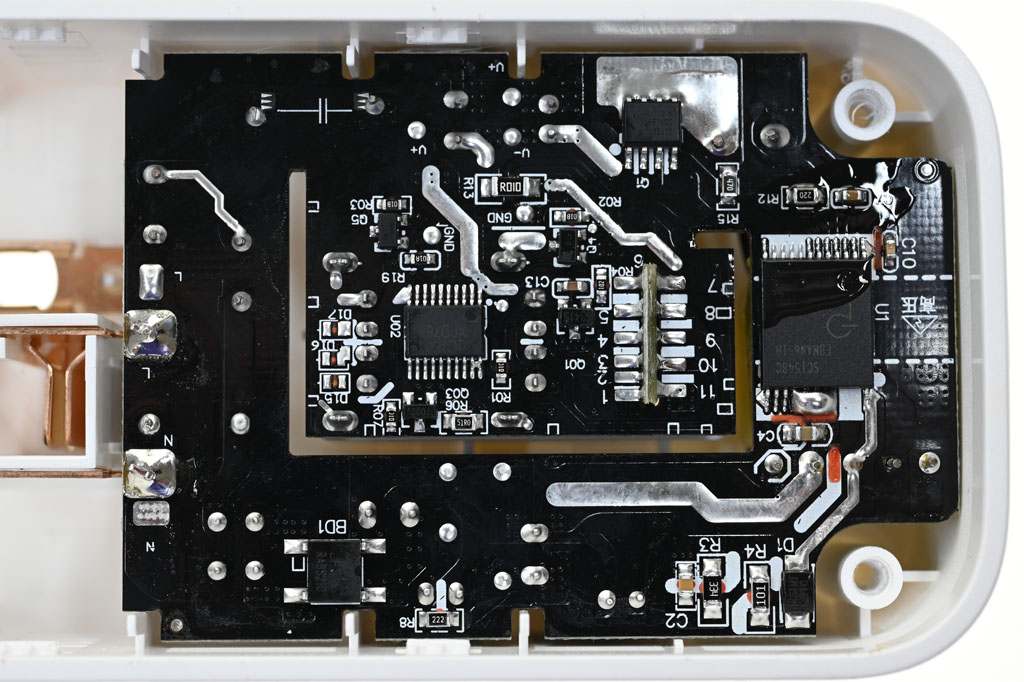

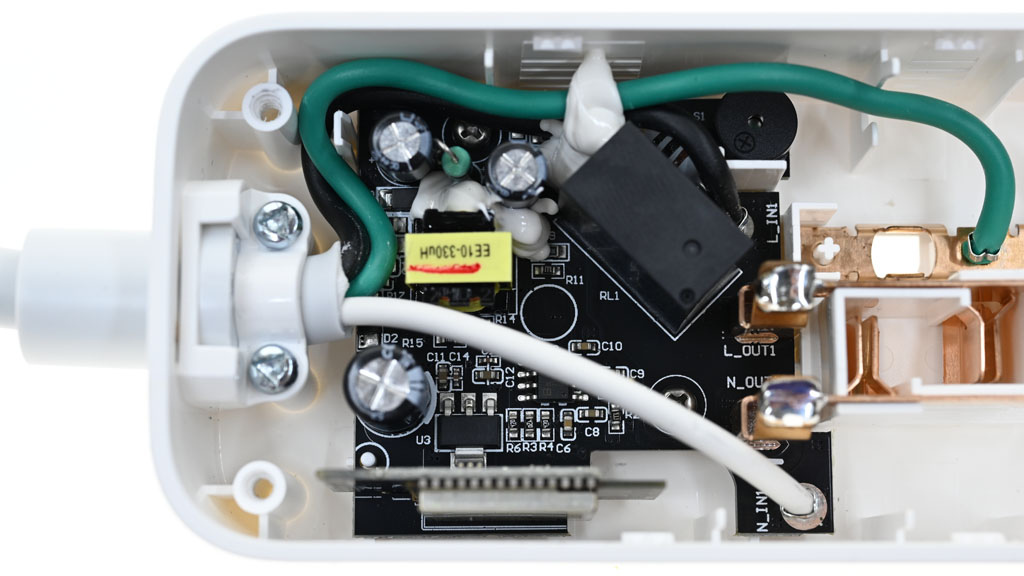

▼夾具固定電源線本體及護套,控制電路板可透過Wi-Fi回傳用電資訊至APP及接受APP控制開啟/關閉電源


▼寧波匯龍倉NHLC繼電器,負責延長線插座及USB供電電路的電源控制


▼插座L/N銅條透過焊接連接控制用電路板。繼電器上方有一個蜂鳴器,負載電流超過15A時蜂鳴器會發出警報聲並傳送通知至米家APP,若使用者在15秒內排除過電流,警報聲會繼續發出12秒後停止並保持供電;若沒有進行排除,超過15秒後便會自動關閉電源。負載電流超過19A時延長線會立即關閉電源並傳送通知至米家APP

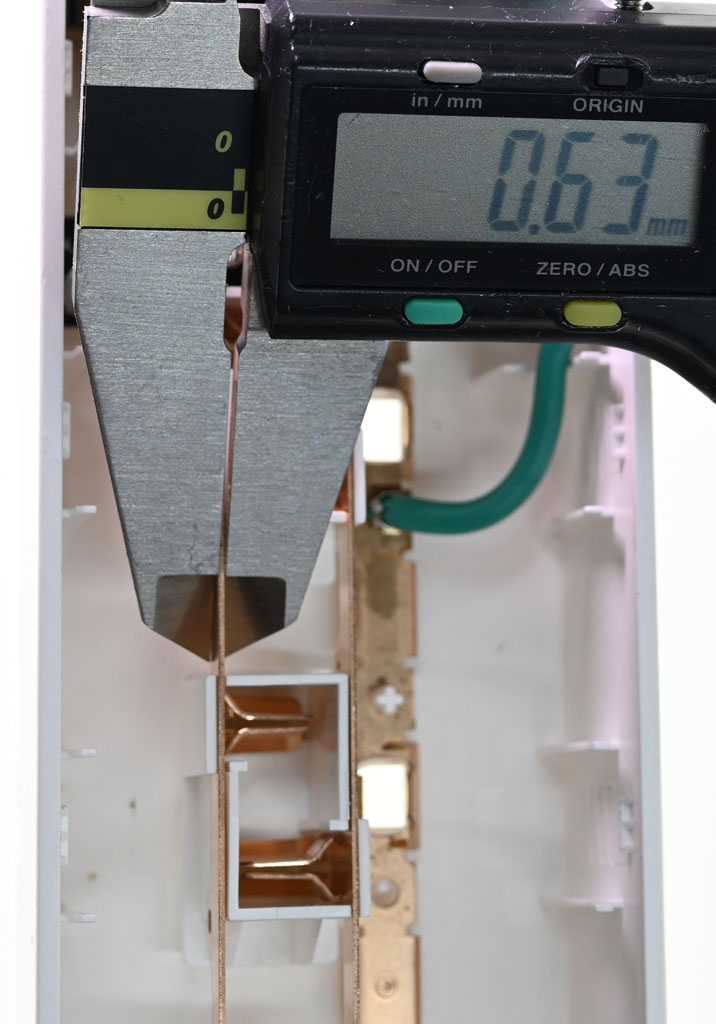

▼插座L/N銅條厚度0.6mm


▼1個USB-C及2個USB-A的供電電路板,從插座L/N銅條取電,與3個插座同步開啟/關閉

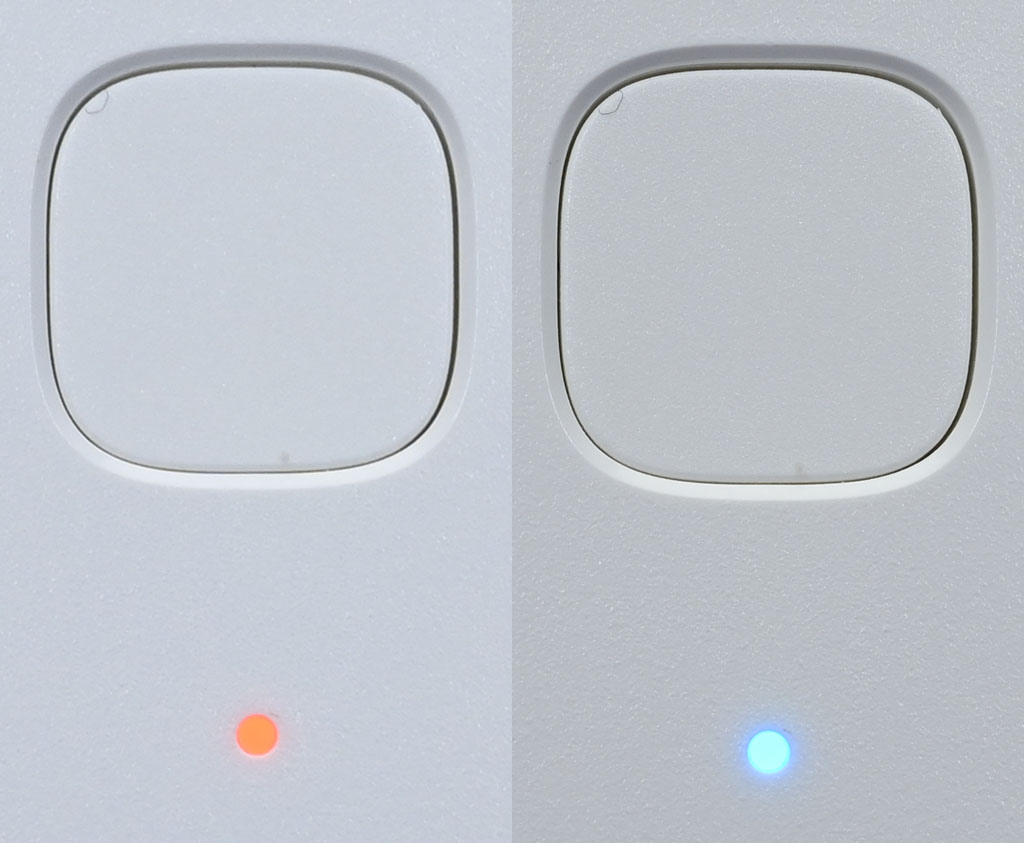

▼第一次接通電源,指示燈的橙色燈閃爍表示等待配對中。藍色燈閃爍表示聯網中或正在OTA升級,藍色燈恆亮表示連線成功且延長線已開啟。橙色燈閃兩次表示倒數計時已取消,藍色閃兩次表示倒數計時已啟動。指示燈熄滅表示延長線已關閉或是APP設定關閉指示燈。單按開關鍵可開啟/關閉電源,快速雙按開關鍵可啟動/取消倒數計時(需在米家APP內啟動),長按開關鍵7秒可恢復出廠狀態


▼延長線可與米家APP連動,進行遠程及定時控制,也可透過小愛同學語音控制


▼打開米家APP,點選裝置首頁右上角”+”可新增裝置。APP會自動搜尋附近裝置,若有找到就會出現裝置圖片及名稱


▼點選裝置圖片,會進入選擇Wi-Fi頁面,因為此裝置不支援Wi-Fi 5G,僅能連接Wi-Fi 2.4G基地台。選擇適當的Wi-Fi SSID後,輸入密碼並點選下一步

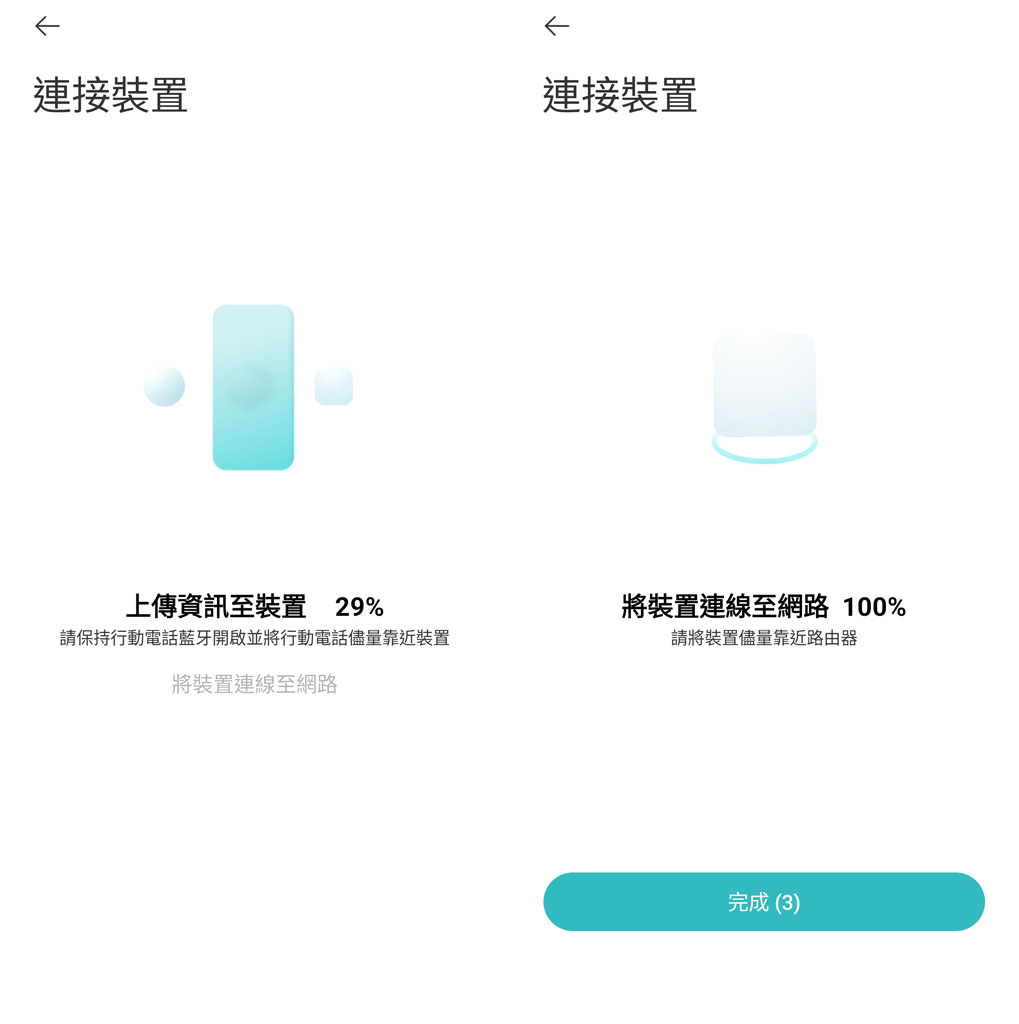

▼等待APP上傳設定資訊至裝置,並將裝置連線至網路,Wi-Fi正常連接後可繼續進行設定

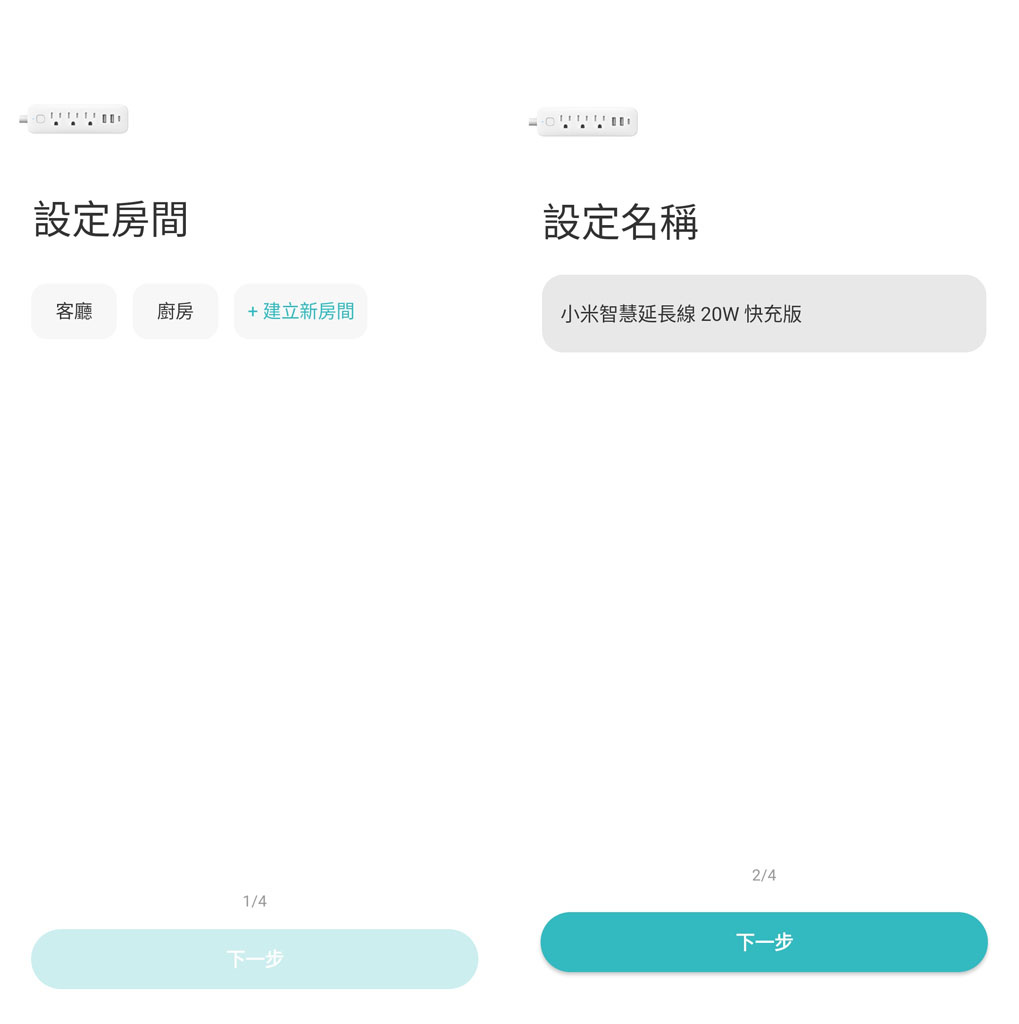

▼設定裝置所在房間,若無適當的房間可選,也可以建立新房間。房間設定完以後就可設定名稱,可自訂也可選擇保留裝置名稱預設值

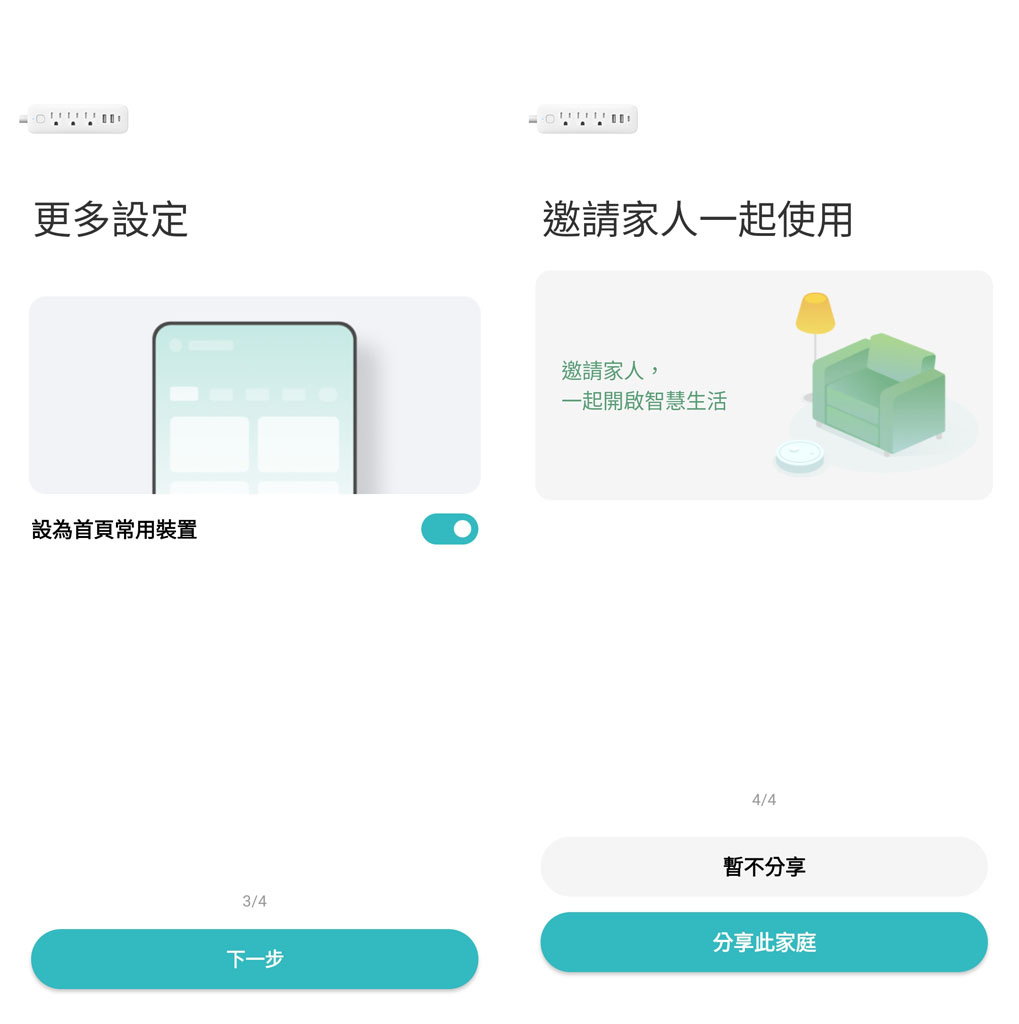

▼開啟設為首頁常用裝置,就會加入至米家APP裝置首頁上。若要與擁有小米帳號的家人共用,可選”分享此家庭”進行設定,若不分享或稍後設定,可選”暫不分享”


▼新增完成回到米家APP裝置首頁,可看到已新增智慧延長線20W快充版,旁邊有一個開啟/關閉快速按鈕

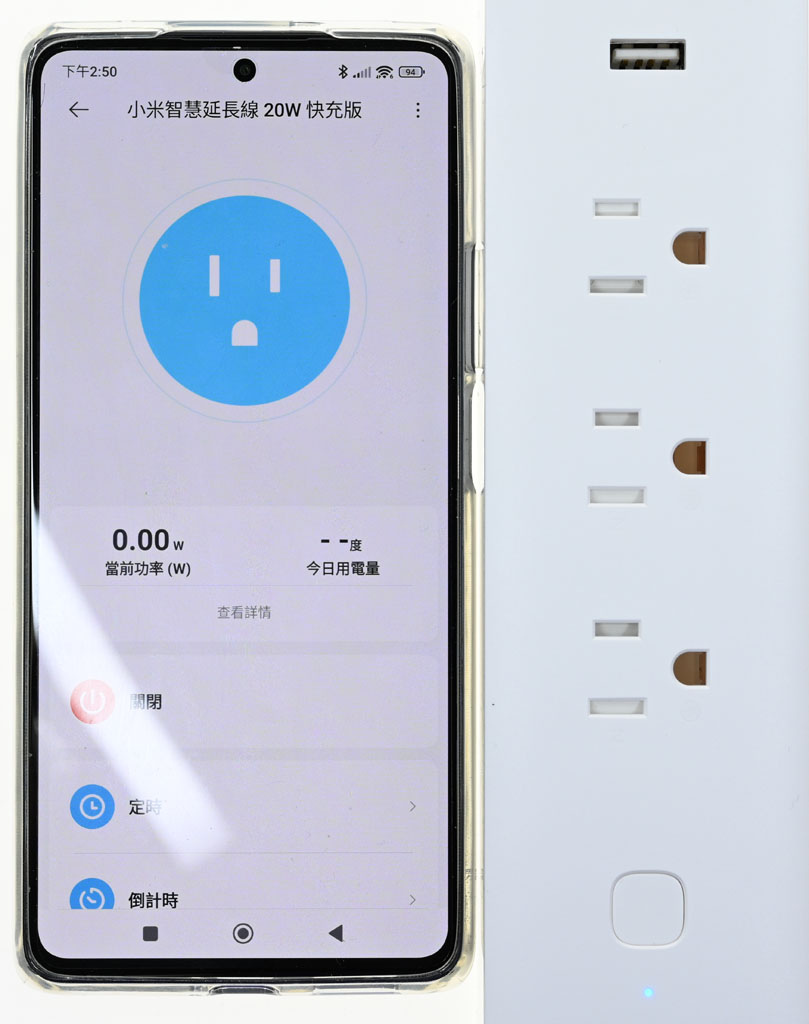

▼點選裝置可進入頁面,上方圓形插座藍色表示延長線已開啟,灰色表示延長線已關閉。中間顯示當前功率(W)及今日用電量(度),點”查看詳情”可顯示詳細資訊。下方有開啟/關閉按鈕、定時按鈕、倒計時按鈕、智慧場景按鈕


▼”查看詳情”可顯示電量統計,用電數據包括當前功率(瓦)、今日用電(度)、本月用電(度)、昨日用電(度)、今日開啟時長(時:分)、今日開關次數(次)。用電詳情以長條圖顯示用電量及使用時長,並可切換按日/按週/按月顯示

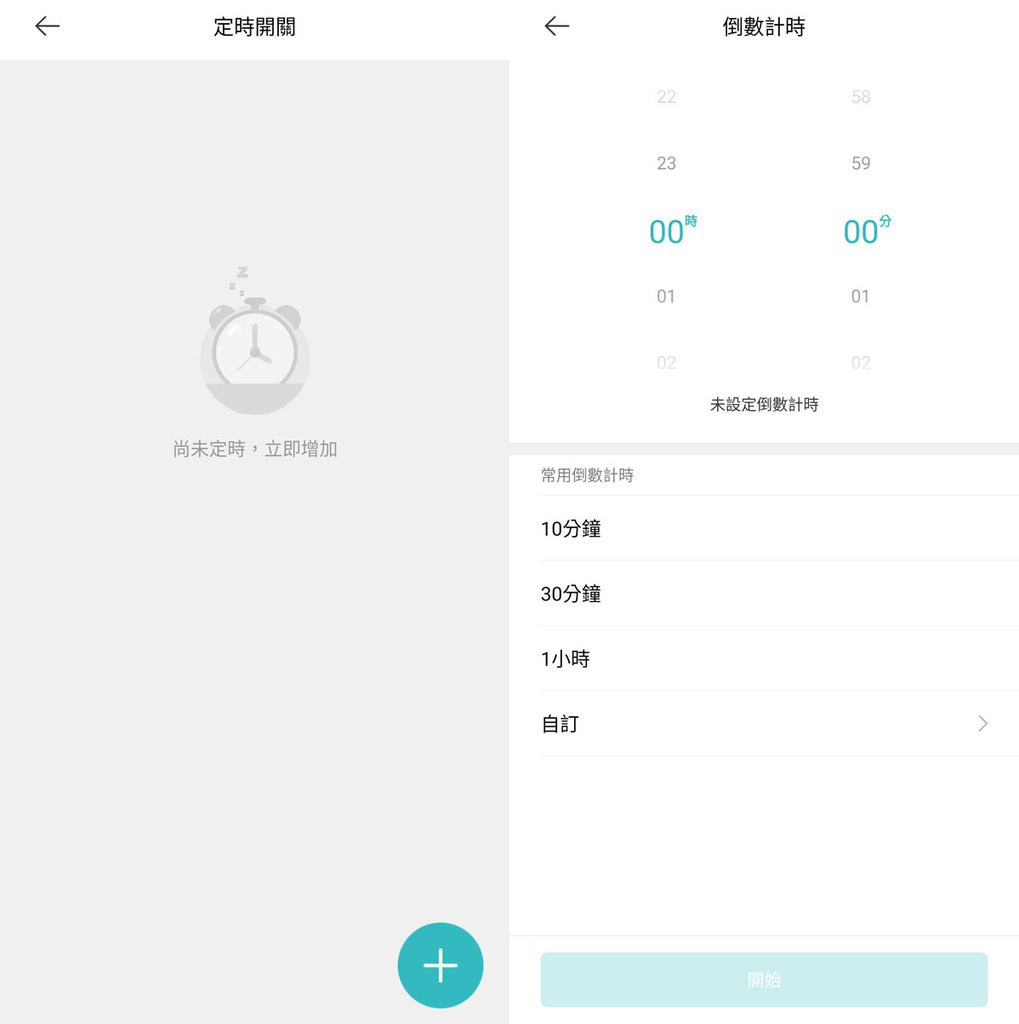

▼”定時開關”可設定延長線於設定的指定時間進行動作。”倒數計時”可設定延長線於設定的倒數時間到了以後進行動作,原本關閉就會開啟,原本開啟就會關閉


▼”定時開關”可選擇”時間段定時”(指定開啟及關閉時間)、”定時開”(指定開啟時間)、”定時關”(指定關閉時間)三種模式。三種模式的”重複”設定可選擇執行一次、每天、自訂


▼點擊頁面右上三個小點可進入設定選單,最下面”刪除裝置”按鈕可以移除裝置。設定→”快捷倒計時”,開啟並設定倒數計時時間後,快速按兩下延長線按鈕可啟動倒數計時。設定→”指示燈”可以打開/關閉本體指示燈


▼設定→”日誌”,可查看延長線開啟/關閉的時間日期。設定→”裝置名稱”可以重新命名裝置

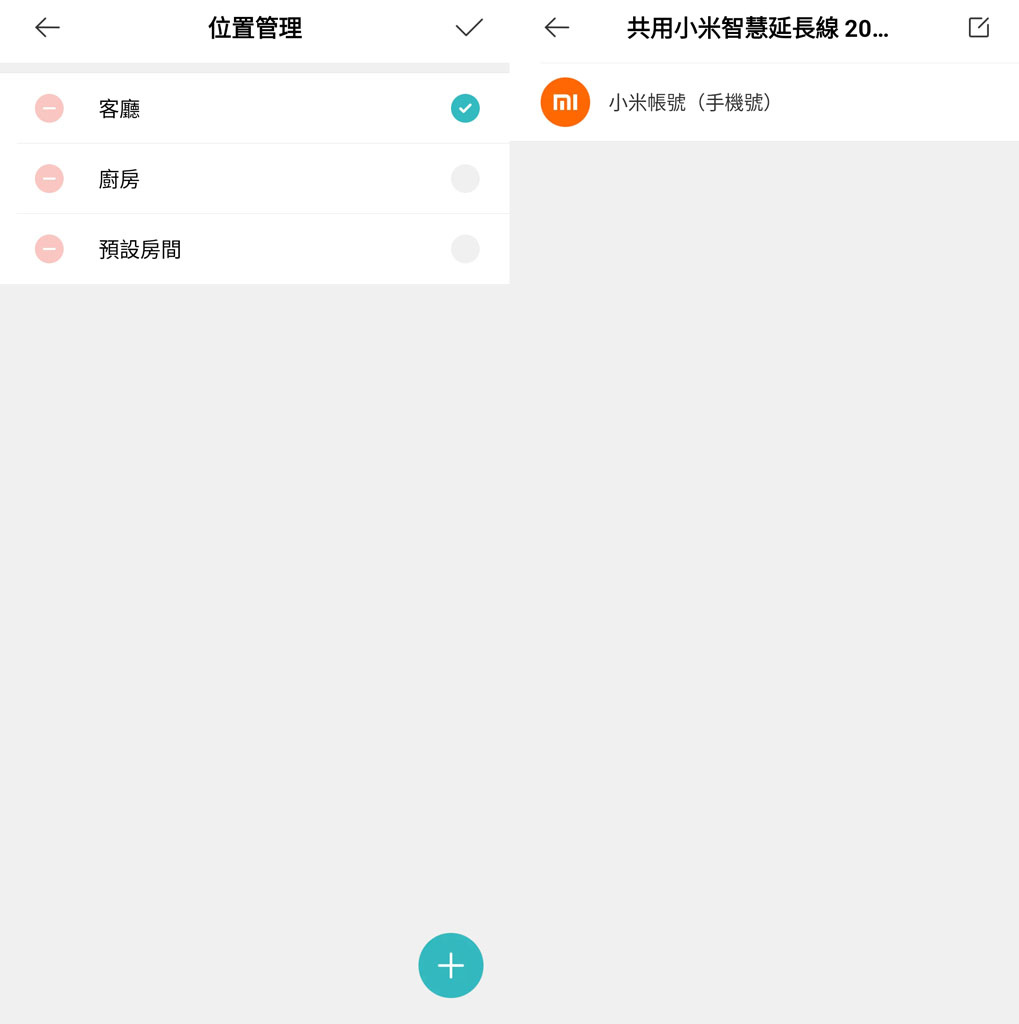

▼設定→”位置管理”可以修改或增加裝置所在的房間。設定→”裝置共用”可分享此裝置至其他小米帳號(手機號)


▼設定→”智能場景”可管理智慧場景。設定→”韌體更新”可檢查及更新韌體

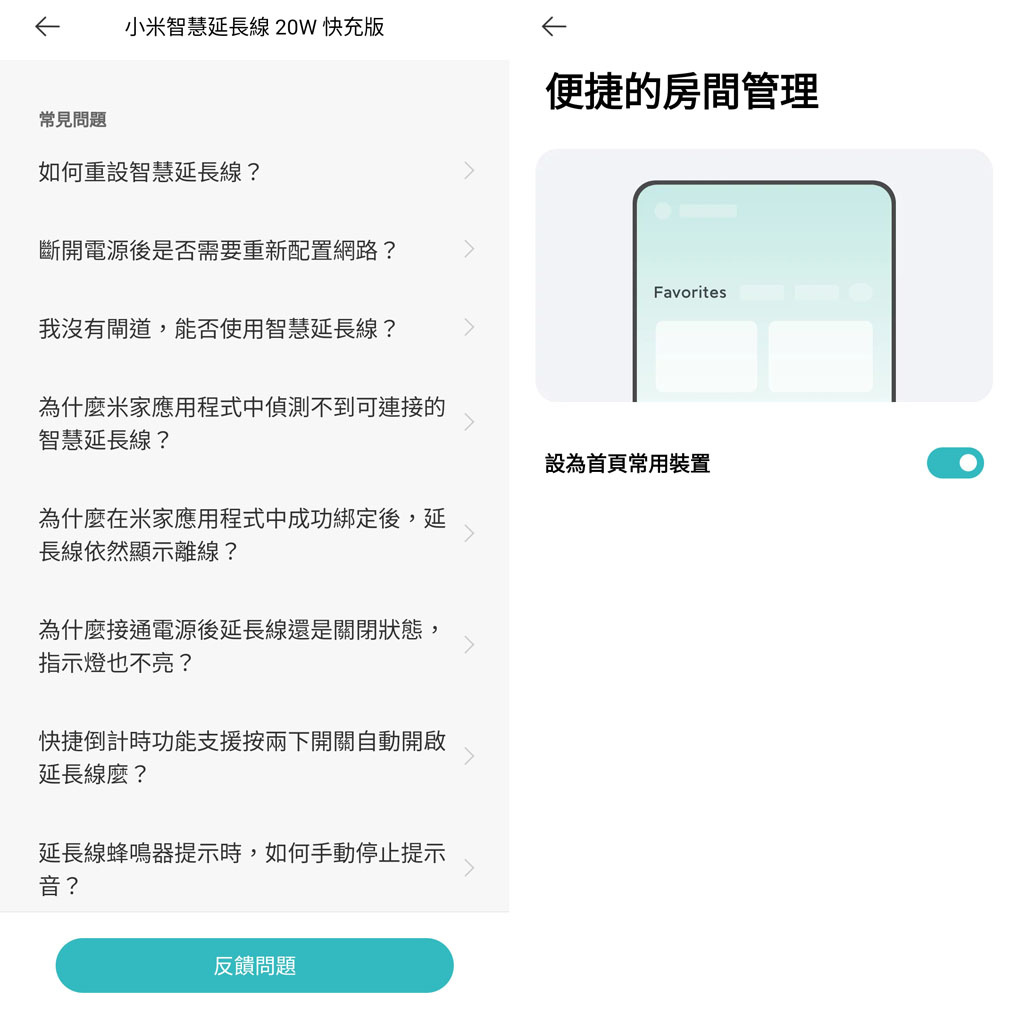

▼設定→”幫助與反饋”會顯示常見問題,點選問題會顯示解答,若無法解決問題也可按下”反饋問題”按鍵,填寫問題描述並傳送至客服。設定→”常用裝置”,打開可將裝置添加到米家APP裝置首頁


▼設定→”更多設定”點進去後會出現更多設定項目。更多設定→”新增捷徑至桌面”按下後可直接將裝置捷徑新增至手機桌面。更多設定→”安全設定”可選擇是否啟用密碼保護

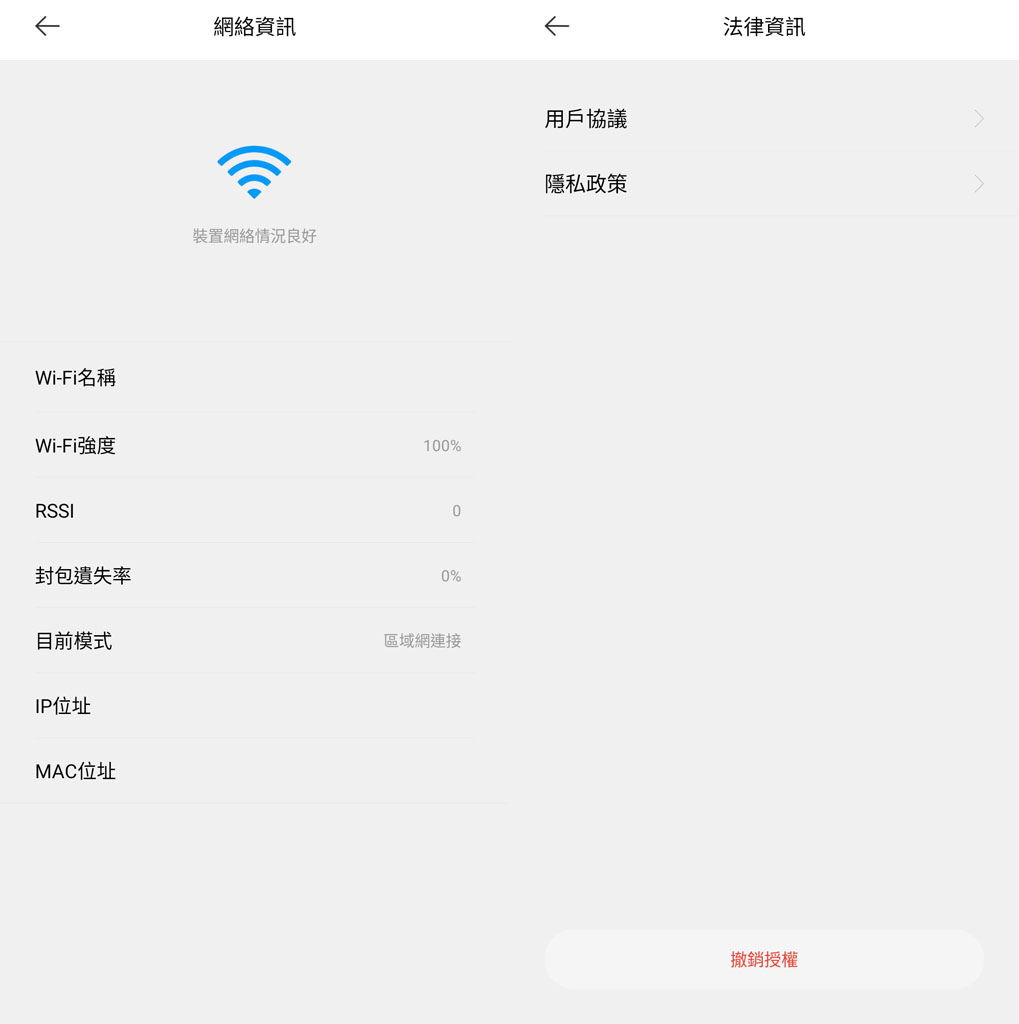

▼更多設定→”網路資訊”可顯示裝置目前連接的網路資訊。更多設定→”法律資訊”可閱讀用戶協議以及隱私政策


下面針對USB輸出埠、小功率下APP顯示功耗及實測功耗差異、顯示功耗更新速度、交流電源開啟/關閉的電壓波形進行測試

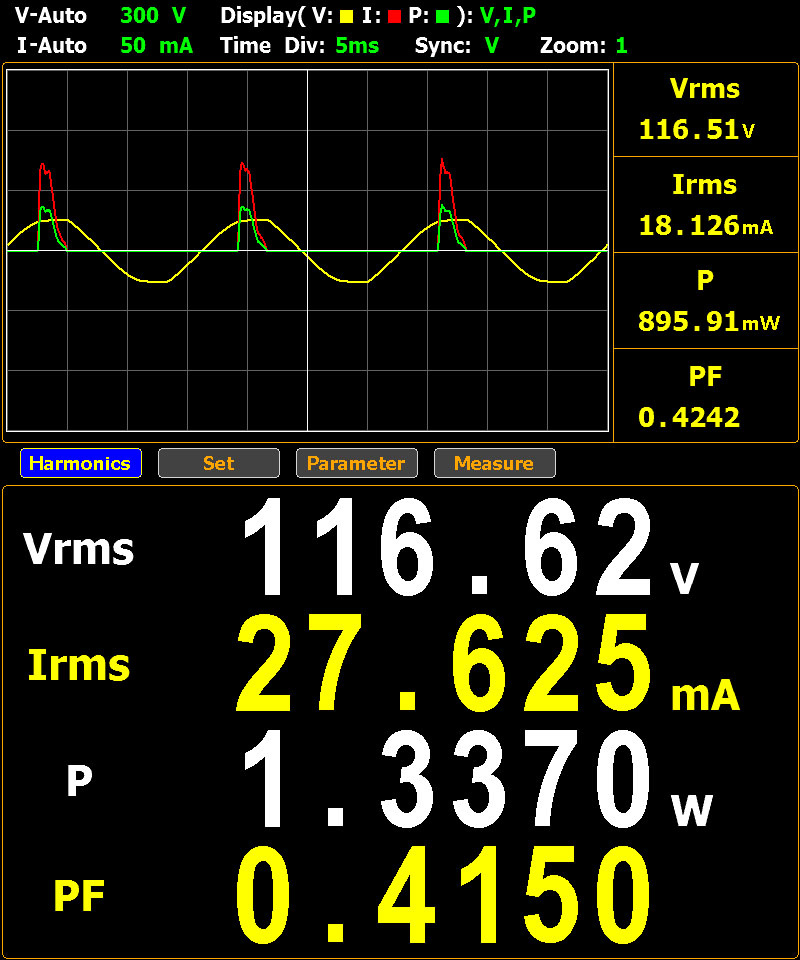

▼插上交流插頭,未開啟電源時待機功耗為0.9W(上圖),開啟電源後待機功耗為1.33W(下圖)

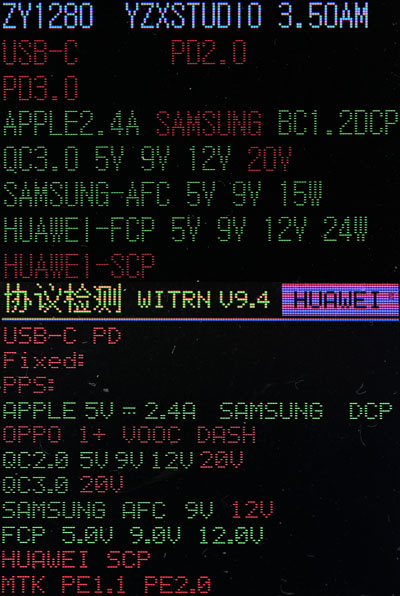

▼USB-C單獨使用,充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C單獨使用,提供5V/3A、9V/2.22A、12V/1.67A


▼USB-C各組輸出轉換效率表,若包含1.33W基礎功耗,則整體輸出轉換效率在59.4%至83.1%之間;若扣除基礎功耗,則整體輸出轉換效率在82.4%至88.1%之間

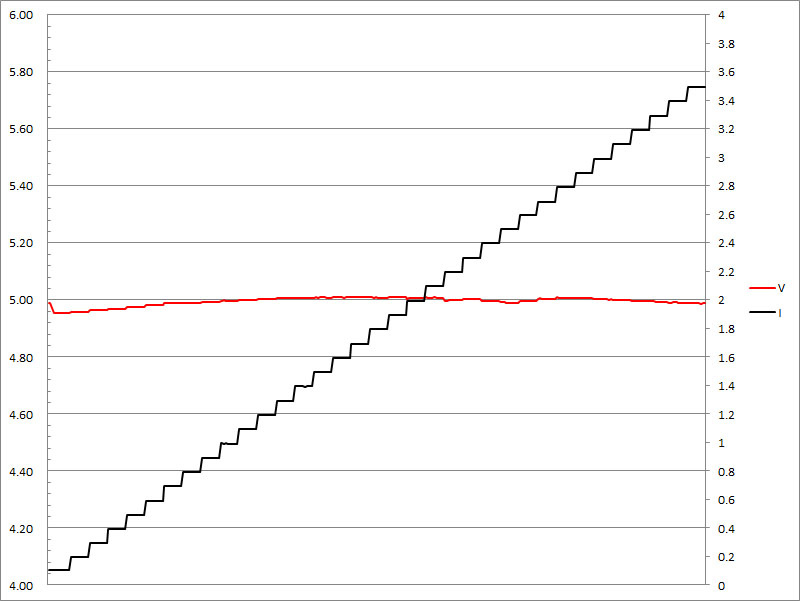

▼USB-C的5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,輸出電流超過3.5A截止


▼USB-C的9V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,輸出電流超過2.7A開始壓降,超過2.9A截止。輸出開始壓降時會發出可聞滋滋聲


▼USB-C的12V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,輸出電流超過2A開始壓降,超過2.3A截止。輸出開始壓降時會發出可聞滋滋聲


▼USB-A單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

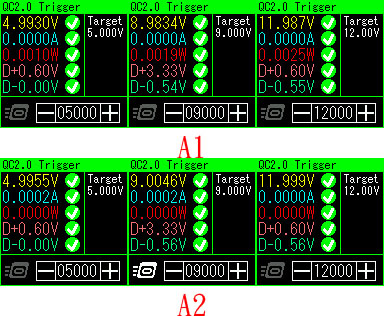

▼USB-A1/A2的5V/9V/12V空載輸出電壓

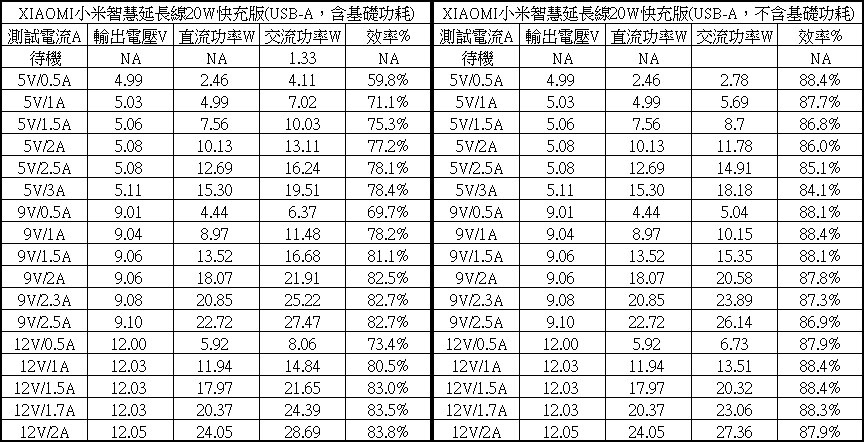

▼USB-A各組輸出轉換效率表,若包含1.33W基礎功耗,則整體輸出轉換效率在59.8%至83.8%之間;若扣除基礎功耗,則整體輸出轉換效率在84.1%至88.4%之間


▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.5A截止


▼USB-A的9V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過2.8A開始壓降,超過3.5A截止。輸出開始壓降時會發出可聞滋滋聲


▼USB-A的12V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過2A開始壓降,超過3.5A截止。輸出開始壓降時會發出可聞滋滋聲


▼USB-C/USB-A於9V/12V輸出下,超過額定電流導致輸出開始產生壓降時,會發出可聞滋滋聲(於影片1秒至7秒間,最後3個較大喀喀聲是測試設備發出)

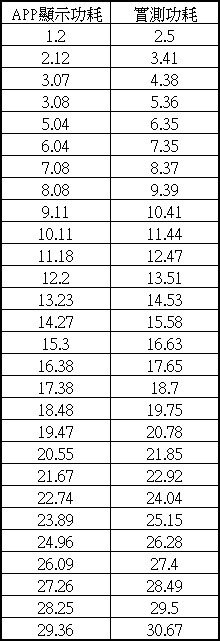

▼內部USB充電電路的APP顯示功耗及實測功耗表


▼小功率負載下APP內部顯示功耗更新速度測試影片

點我前往看影片

▼大功率負載下APP內部顯示功耗更新速度測試影片
點我前往看影片

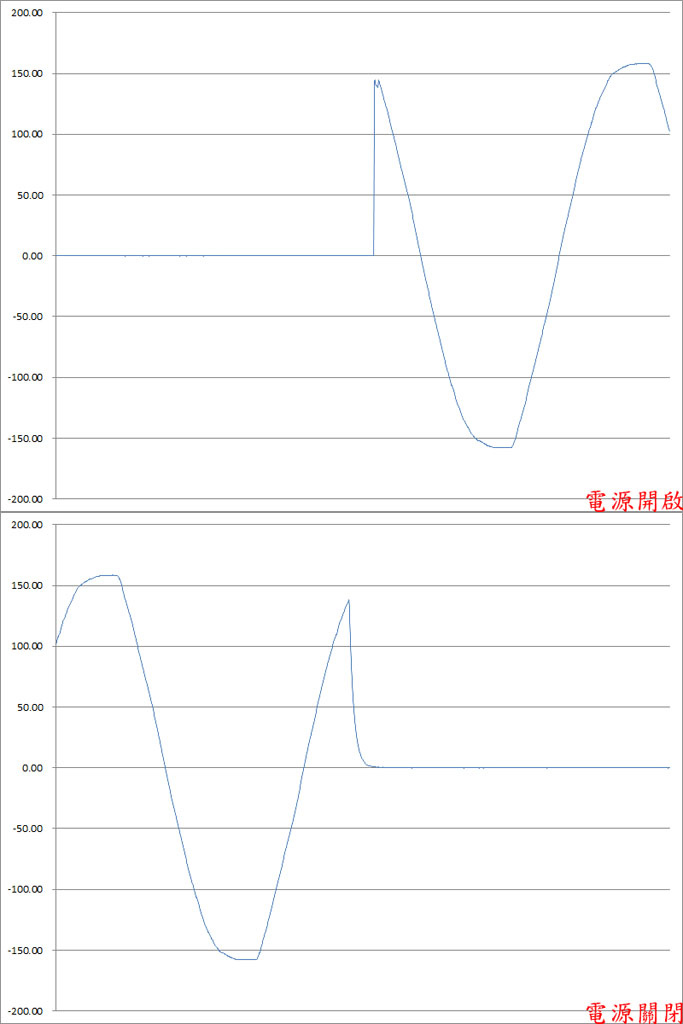

▼交流電源開啟/關閉的電壓波形,不會等到交流電壓位於0點(中心線)時才接通/切斷,未具備零電壓點切換能力


▼USB-C輸出12V/1.6A連續一小時後本體的紅外線熱影像圖


▼USB-C輸出12V/1.6A連續一小時後連接埠處的紅外線熱影像圖

測試總結:
◆3個NEMA 5-15R美式三孔交流插座L/N插孔具備彈簧護蓋
◆可透過米家APP使用遠端控制、定時控制、電量統計,所有插座與USB一起受控制及統計
◆未具備零電壓點切換能力(零電壓點切換可避免繼電器接點產生火花,降低負載通電瞬間突波)
◆APP的顯示功耗更新速度從10秒到25秒不等
◆具備1個USB-C及2個USB-A輸出,支援主流快充協議
◆含本體控制電路耗電下空載功耗1.33W,最低效率59.4%(USB-C的5V/0.5A),最高效率83.8%(USB-A的12V/2A)
◆USB-A輸出具備電壓補償功能
◆9V/12V輸出下,電流超過額定時輸出電壓會產生壓降,產生壓降同時會發出滋滋聲
◆USB-A於9V/12V輸出下,電流要超過3.5A才會截止
報告完畢,謝謝收看
