因為這玩具目前算是小眾市場才會有需求的玩具,所以我就不廢話直接進入主題

今年開始大家開始熱愛使用 M.2 SSD 的原因,除了不佔主機空間之外

還能選購 NVMe SSD 來享受基本讀寫超過 700 MB/s 的超高速快感

只是在這樣快速之下產了生 SSD 會過熱的缺點

基本上,少數售價較高的 NVMe SSD 出廠就是自帶散熱器上市

但價格親民點的就只能靠消費者自己想辦法

今天拿給大家看的這個還算不錯,也不用破壞保固貼紙就可以直上使用 (隔一層貼紙的導熱能力會略差一點)

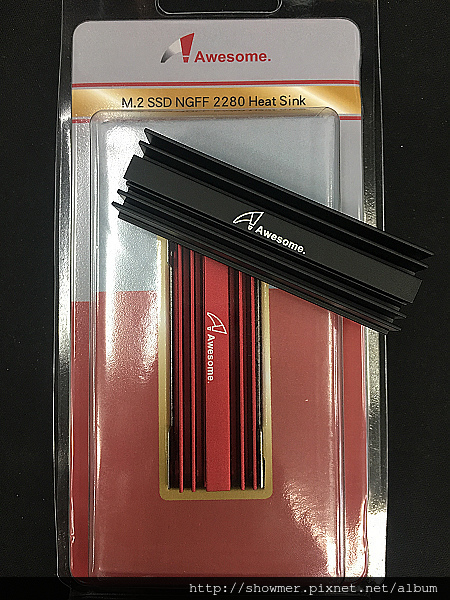

品牌名叫 Awesome <<< 其實我個人當它就是工廠白牌貨,但還是給個名讓大家好在拍賣上找

showmer相片 2017-5-4 16 33 41

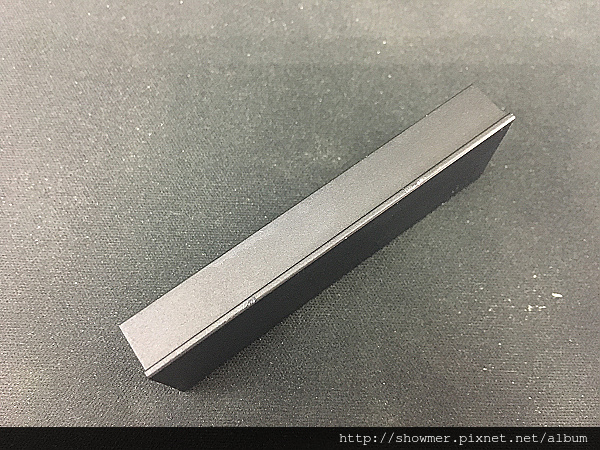

散熱片其實沒什麼特別的

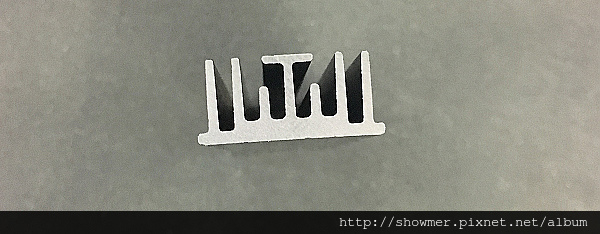

就是一般鋁擠成型然後再陽極顏色上去,在散熱器上算是最最最最基本的工法

showmer相片 2017-5-4 16 34 05

showmer相片 2017-5-4 16 33 50

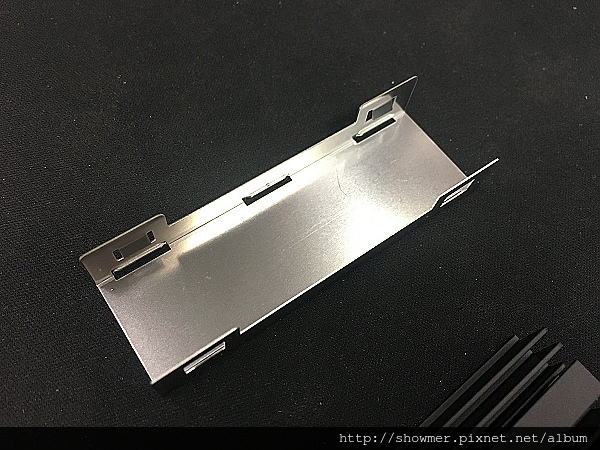

扣件是 U 字型的彈鋼片

showmer相片 2017-5-4 16 34 13

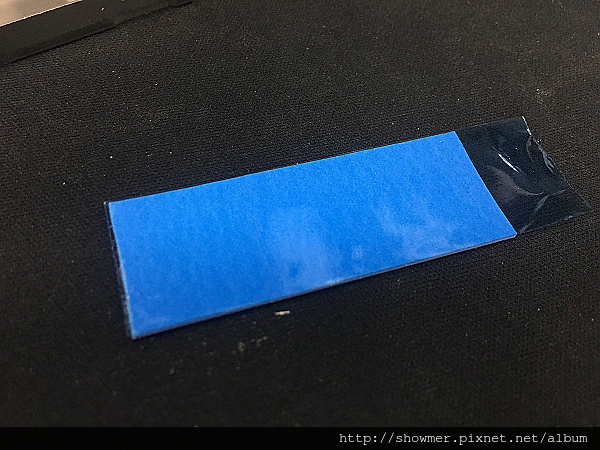

隨包給了一片無黏性導熱片,長度夠你切割成四個晶片外加控制器的大小

showmer相片 2017-5-4 16 34 23

使用方法很簡單~~~就先把倒熱墊片裁切好

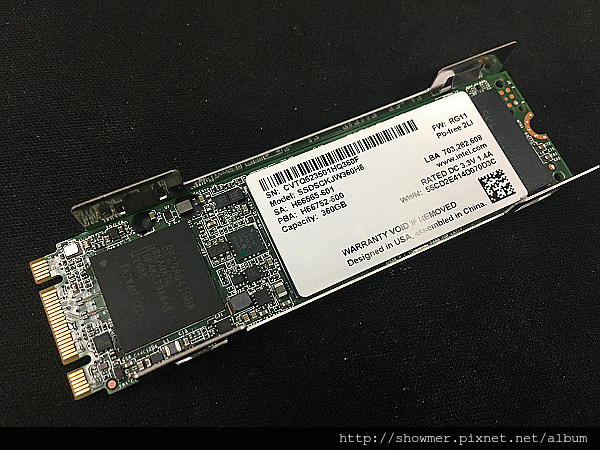

如果你的 M.2 SSD 背面有  NAND Flash 的話,請先貼好然後向下連帶 SSD 一起壓入 U 型扣件中

背面的顆粒的散熱部份要靠 扣件 ~~ 另一部份是靠正面的散熱片

( 溫度會透過線路與 PCB 往低溫處傳導,所以不用擔心~雖然沒期望的快但夠用)

此時要注意尾端要留空間來鎖 SSD 的固定螺絲

showmer相片 2017-5-4 16 36 36

然後正面再放上貼片~~~

不用全覆蓋沒關係,但每顆晶片一定都要覆蓋到~~~因為除了部分導熱之外,主要是平衡散熱器的壓力

(這部份看不懂的朋友請不要自己動手做)

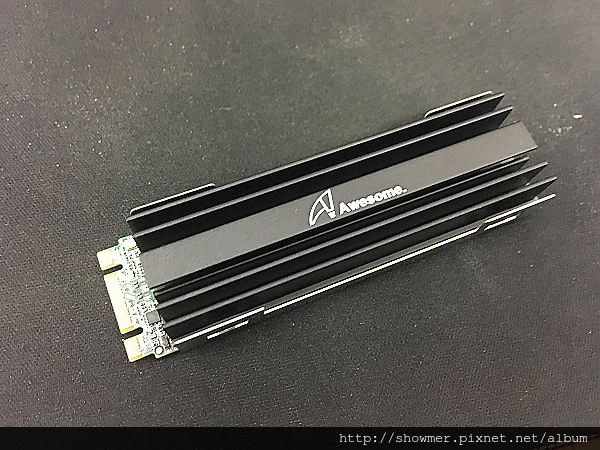

然後再把散熱器垂直壓上去直到聽到扣件上扣的聲音就好了~~

showmer相片 2017-5-4 16 37 41

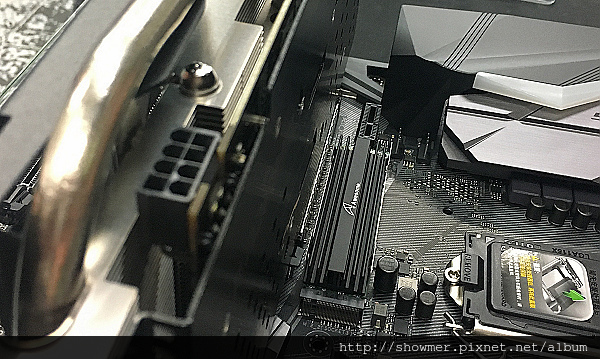

然後就是上機~~~基本上我還是強烈建議大家裝 M.2 SSD 從靠近 CPU 處開始裝起

showmer相片 2017-5-4 16 38 55

最後給大家看一下裝上大型顯卡後的樣子 ~~~

沒有發生干涉問題

showmer相片 2017-5-4 16 40 29 (1)

以上打完收工

希望有幫助到大家

如果前面的內容有一點點看不懂建議找看的懂的朋友幫您施工





Intel 600P TLC M.2 512GB 大品牌光環下的最平價 NVMe SSD 開箱簡測

PLEXTOR M8PeGN M.2 1TB NVMe SSD 簡單測試紀錄

[教學] SanDisk CZ80 / CZ88 / CZ880 系列 SSD 架構隨身碟回春術 ~ 一個小技巧應用改善老化 SSD 的效能

ASUS ROG 體系的平價板 MAXIMUS IX HERO 簡單圖賞

[教學] 如何找回 Microsoft Windows 10 RS2 下 ~ Windows Defender 的傳統介面





想更快追蹤到更多的更新請加入傻瓜狐狸的粉絲團

(同時請您參考如何確實的看到所有粉絲團的更新)

如果您使用的是Google+可以把我加入好友圈^^

原文發表於傻瓜狐狸的雜碎物品


創作者介紹

傻瓜狐狸的雜碎物品

傻瓜狐狸 發表在 痞客邦 PIXNET 留言(2) 人氣()

留言列表 (2)

發表留言
  • 阿丙
  • 所以這個產品應該只能用在2280規格的M.2 SSD上吧?
  • 對阿...如標題上寫的

    傻瓜狐狸 於 2017/05/18 01:18 回覆

  • Neal
  • 其實M.2散熱片是要幫控制器散熱的,整個NVME SSD溫度最高的地方就是主控,MLC/TLC Flash沒什麼溫度,不貼也沒關係的。

  • 我習慣貼好貼滿
    背面可以不理沒差
    正面一定要都貼上,這牽涉到壓力平衡的問題,沒壓好的話不如不要裝

    p.s 我好像有筆誤...已更正文字

    傻瓜狐狸 於 2017/05/20 19:45 回覆
