產品特色:

1.轉換效率獲得80PLUS金牌認證

2.日系耐用電解電容,650W連續輸出能力,符合ATX12V V2.4

3.全模組化設計,主機板28(18+10)PIN輸出插座、12V16PIN輸出插座,可對應未來其他種類的擴充線材

4.黑化扁平排線模組化線材設計(ATX 20+4P線組以外),提高組裝於機殼後的線材隱密性

5.大電流雙路12V輸出,最大12V可輸出比例達99.7%,可充分支援CPUGPU的相容性及電力需求

6.產品提供五年有限保固及全球終身技術支援服務

7.13.5公分白色LED發光液態軸承風扇,先進風扇轉速調整功能,減低噪音同時確保散熱效果

8. Circuitshield提供全方面工業等級輸出保護(OCP/OVP/NLO/SCP/OPP/OTP/SIP)



輸出接頭數量:

ATX20+4P1

CPU12V 4+4P1

PCIE 6+2P4

SATA9

4P6

4P1



外盒正面右方黃色帶狀區域為Antec系列產品獨特風格,右上方有80PLUS金牌認證標誌,最下方為產品輸出功率規格及四大特色圖示,EDGE產品名稱印刷處因為與圖片重疊,而不容易看清楚


外盒背面有多種語言的產品特色說明


外盒頂部側面,有繁體/簡體中文的產品特色說明及電源供應器外型尺寸圖

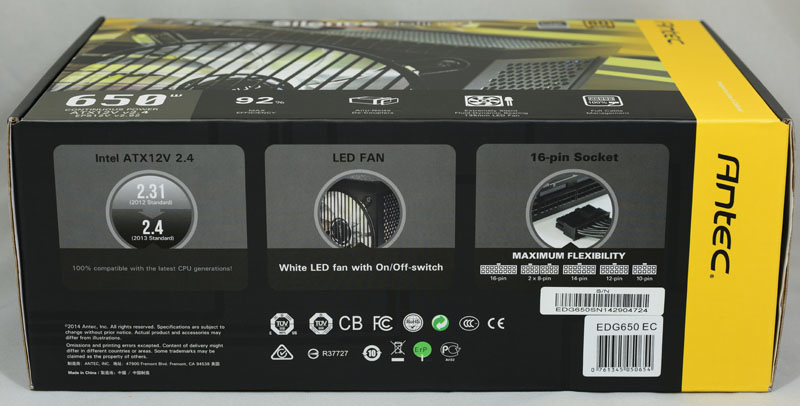

外盒底部側面,有另外三個特色圖示、通過的安規認證標誌及序號管理條碼


外盒左側面有日文與韓文的產品特色說明


外盒右側面有輸入電壓/電流/頻率規格、各輸出電流/功率規格、POWER提供的接頭種類/數目、官方網站網址及各地技術支援電話/企業QQ/新浪微博/騰訊微博等資訊

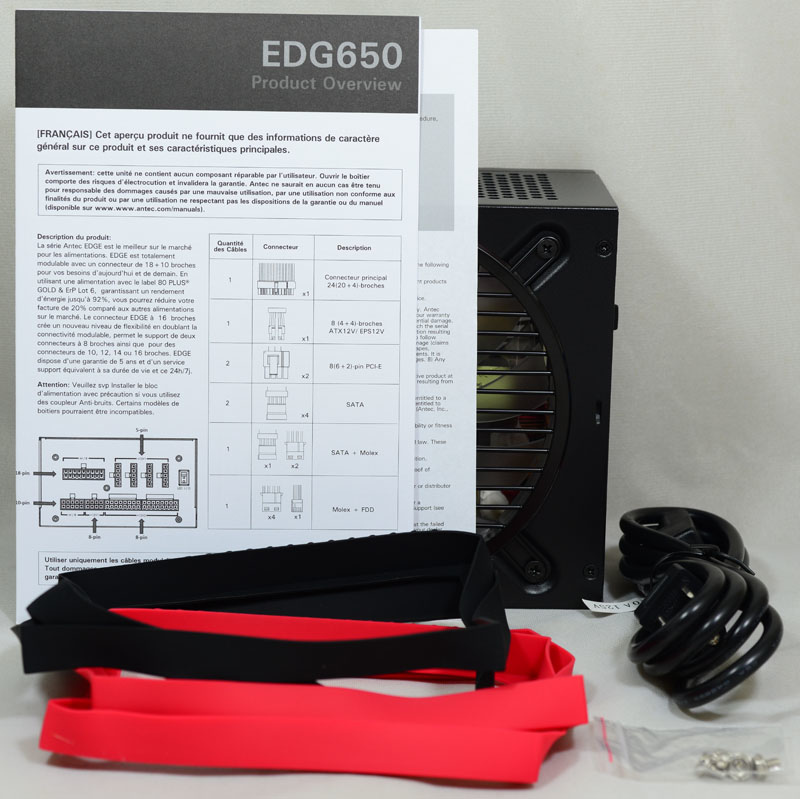

包裝內容物,有線材收納袋、電源本體、交流電源線、說明文件、保固卡及紅/黑兩色的電源防震矽膠套


安裝紅色防震矽膠套


安裝黑色防震矽膠套

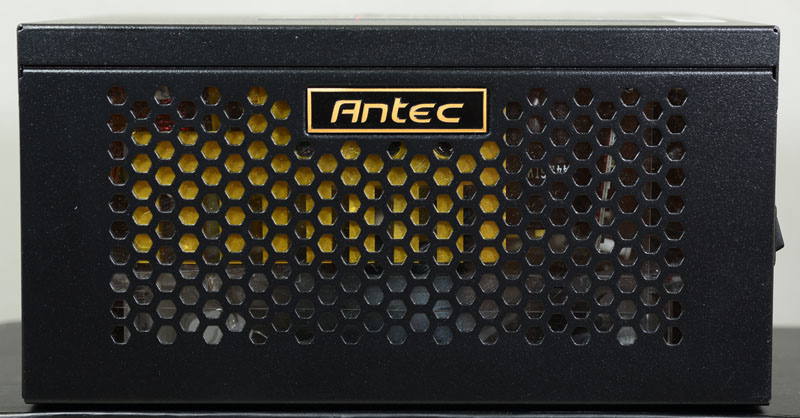

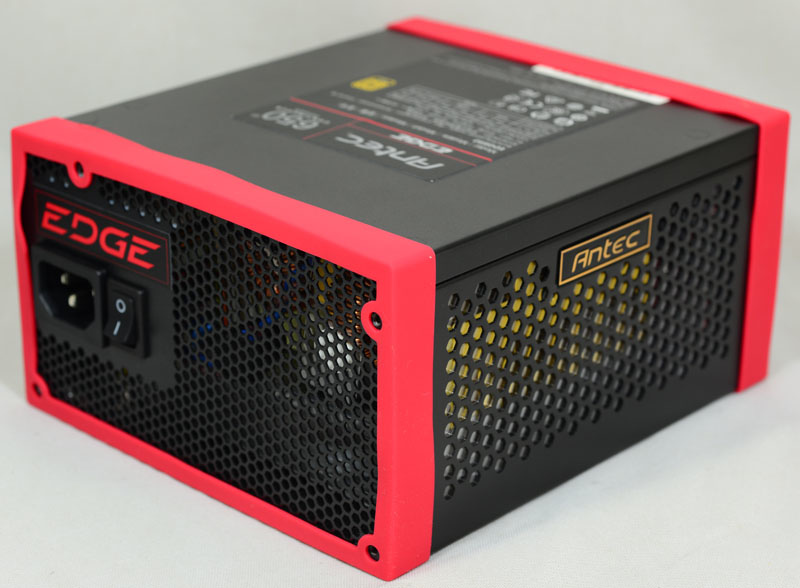

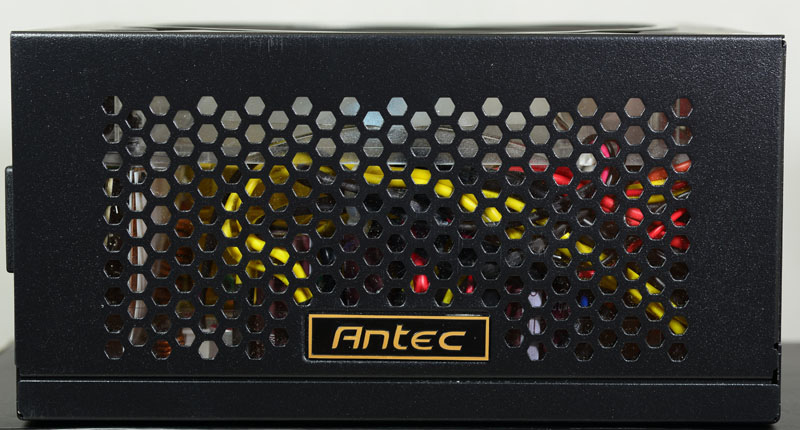

本體側面,直接在電源外殼本體沖壓出六角蜂巢網狀開口,內部有透明絕緣塑膠片避免異物進入,並加上點綴用Antec字樣銘牌


本體另一側面,同樣有六角蜂巢網狀開口及透明絕緣塑膠片,並依照安裝位置不同改變Antec字樣銘牌方向


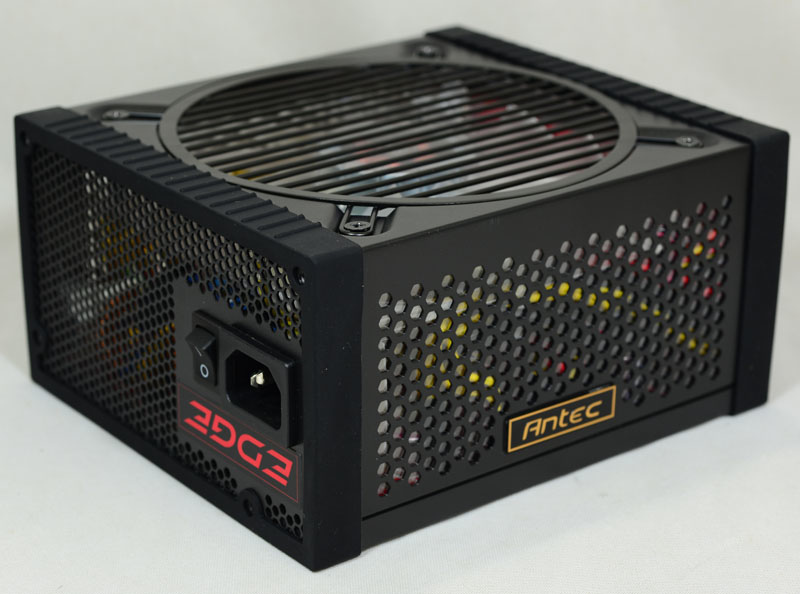

六角蜂巢網狀散熱出風口處交流輸入插座及電源總開關旁有EDGE字樣貼紙

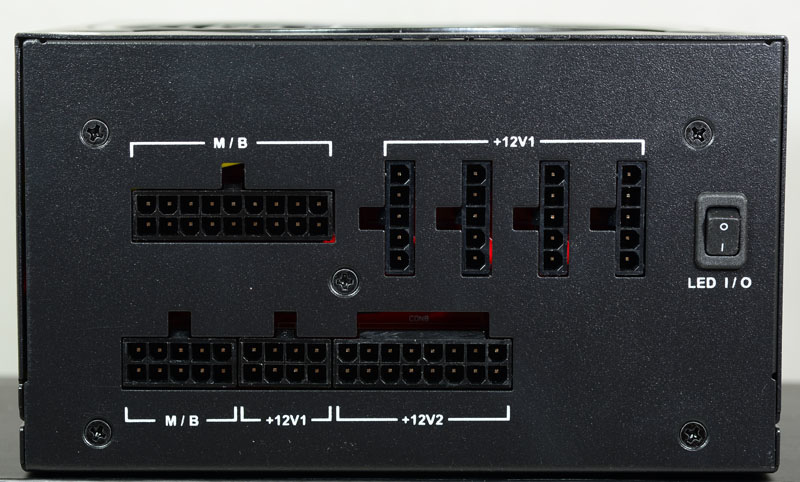

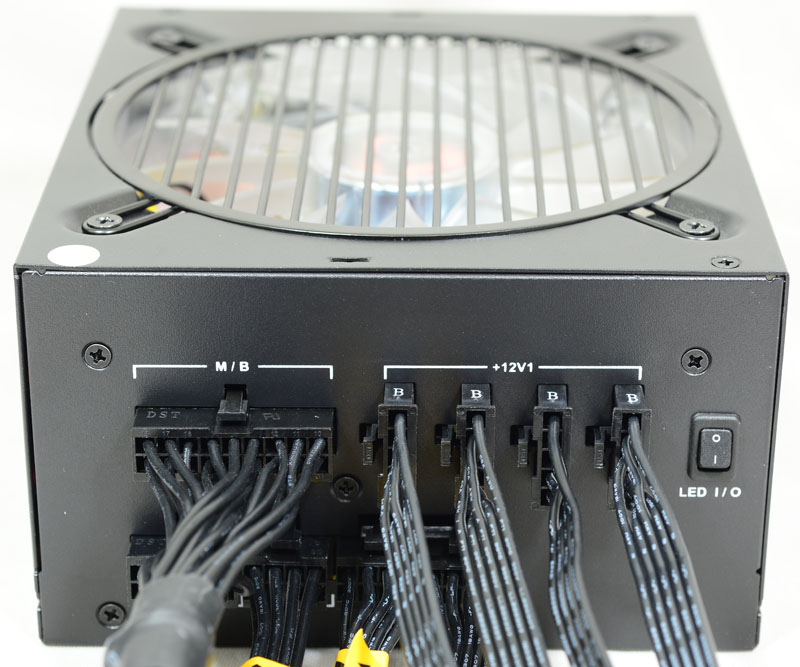

各模組化輸出插座,除ATX20+4P線組用插座(M/B)外,其他插座均標示12V輸出迴路編號,右邊開關為風扇LED燈光切換ON/OFF

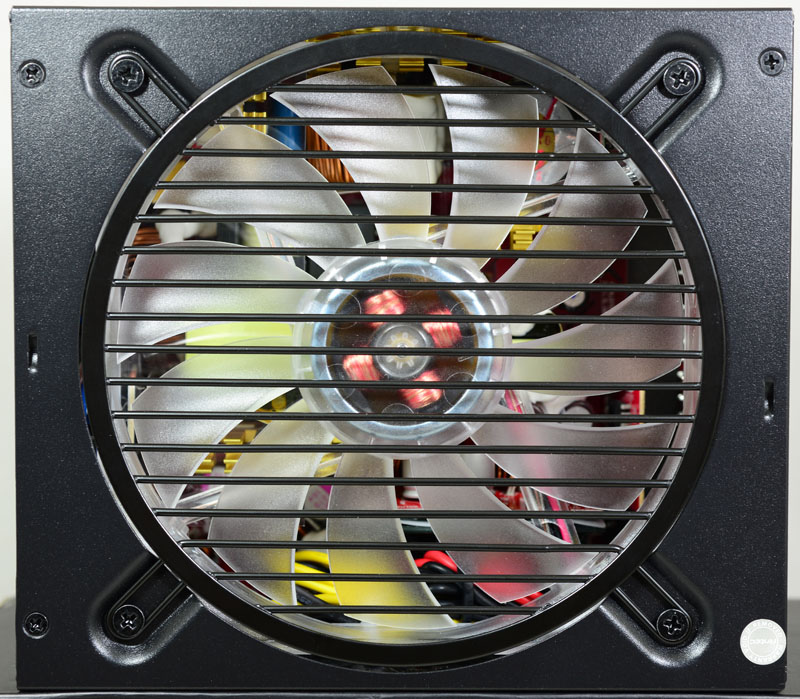

風扇進氣口採用直條式護網,為了充分展現LED照明效果,整個風扇採半透明材料製作

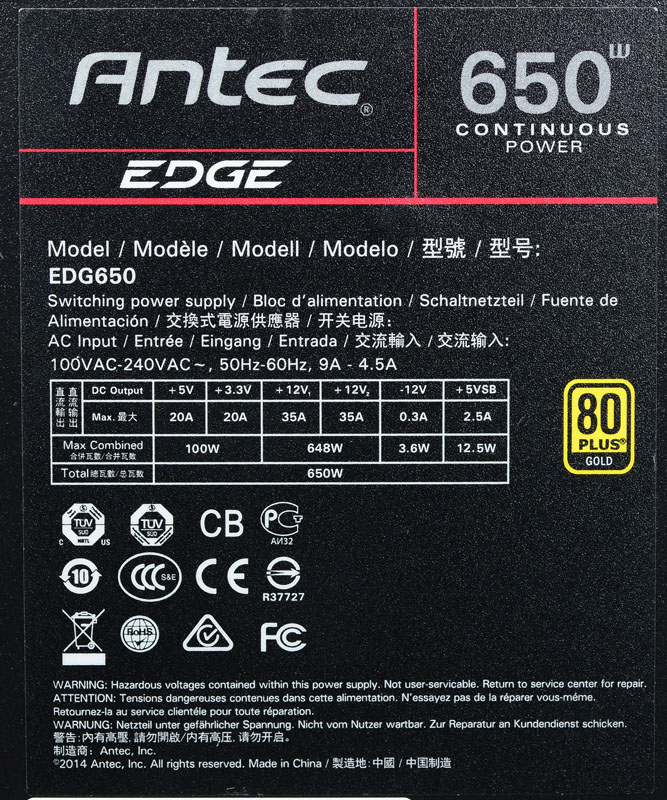

輸出規格標籤,上有產品名稱、輸出功率、型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

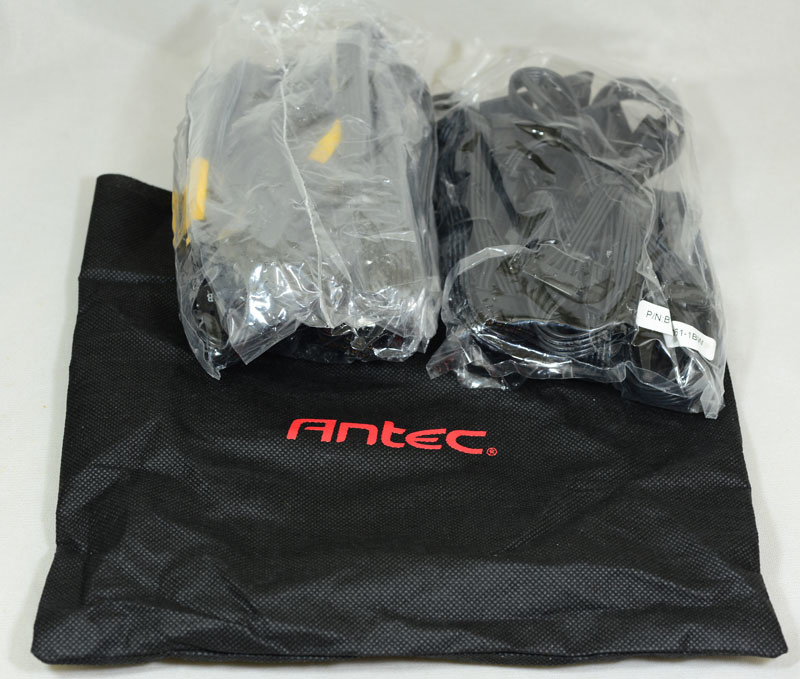

印有紅色Antec字樣的黑色尼龍收納袋中,塑膠袋裝著所有模組化線組

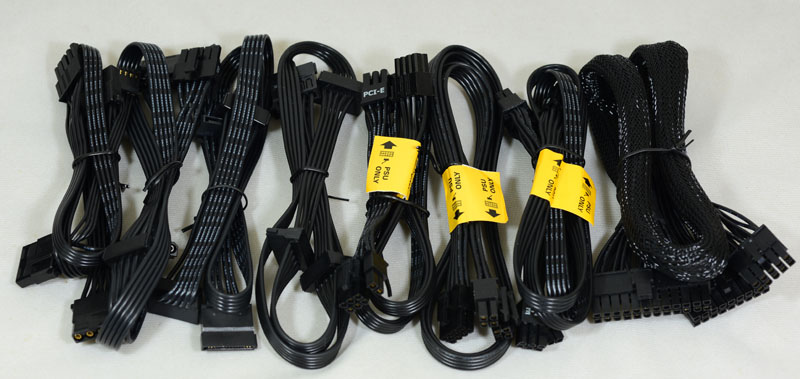

取出所有的模組化線組

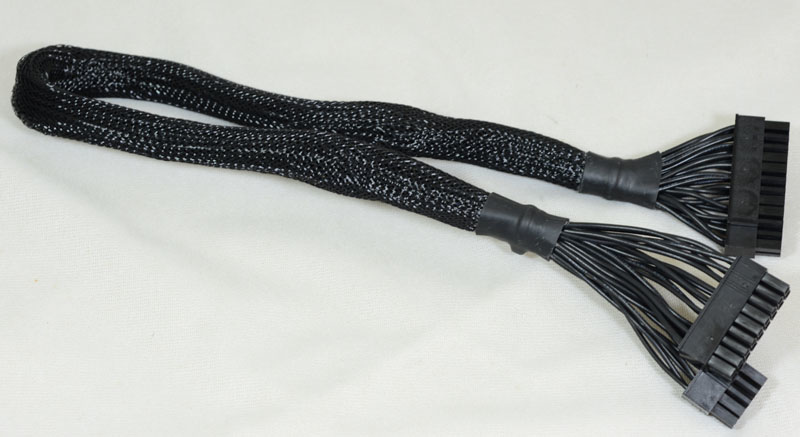

一組ATX20+4P模組化線路,長度為54公分


一組CPU12V 4P+4P扁狀排線模組化線路,主體線路長度為65公分,上方黃色標籤註明電源側接頭位置

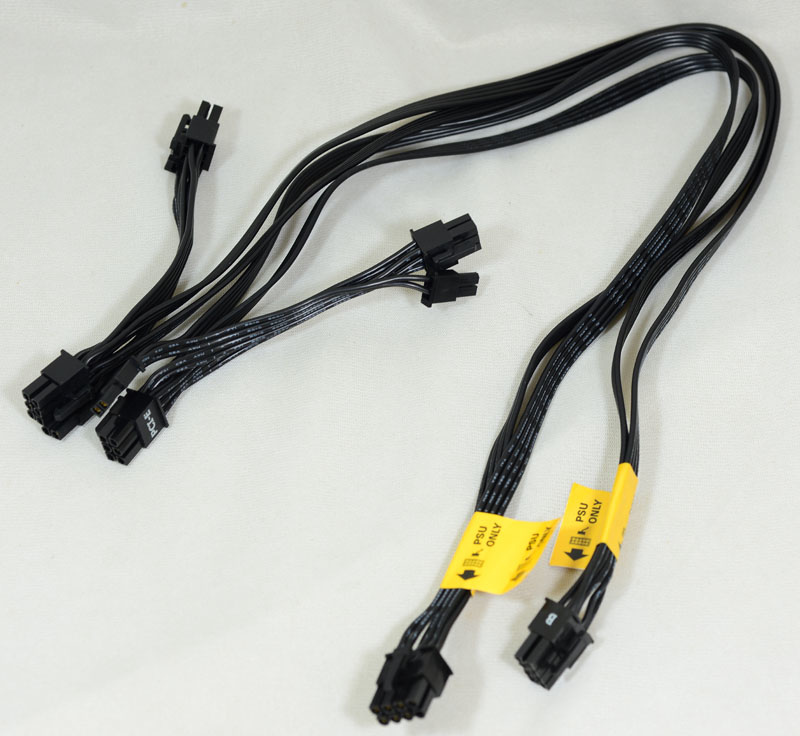

兩組雙接頭PCIE 6+2P扁狀排線模組化線路,主體線路長度為55公分;分接頭線路長度為10公分,上方黃色標籤註明電源側接頭位置

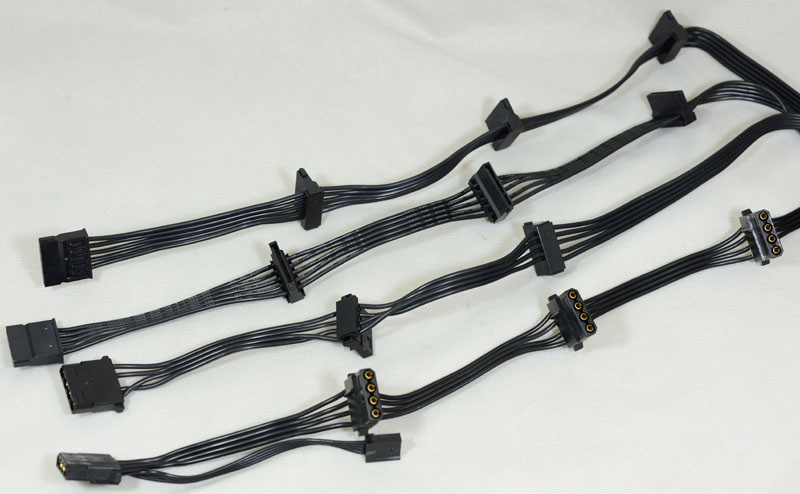

兩組SATA接頭扁狀排線模組化線路,每組線提供三個直角SATA接頭及一個直式SATA接頭(末端),主體長度為50公分,接頭間線路長度為9公分

一組SATA/4P接頭混和扁狀排線模組化線路,提供一個直角SATA接頭,一個直角大4P接頭,一個直式大4P接頭(無省力易拔設計),主體長度為50公分,接頭間線路長度為9公分

一組大/4P接頭扁狀排線模組化線路,提供四個直式大4P接頭(無省力易拔設計)及一個小4P,主體長度為39公分,接頭間線路長度為9公分




連接所有模組化線組的樣子

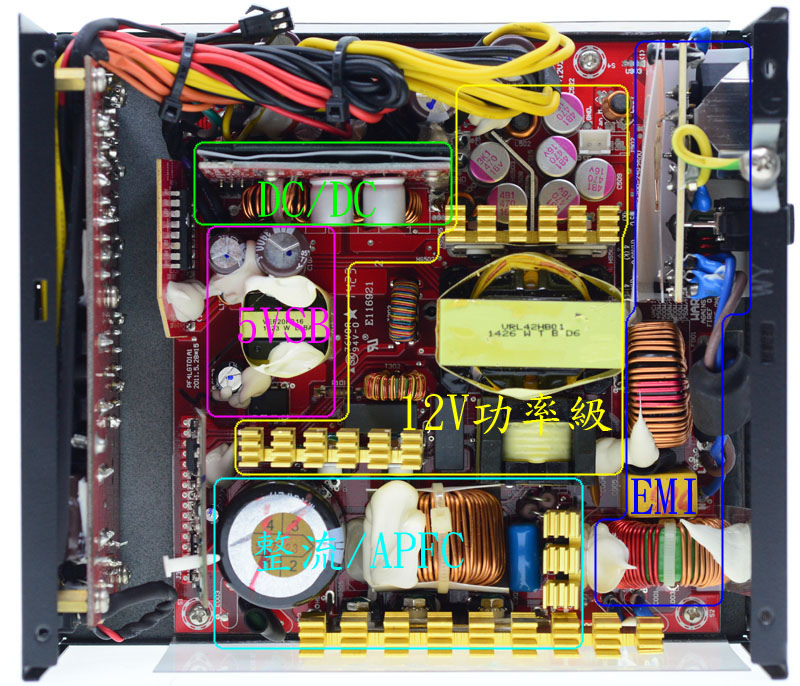

內部結構圖,Antec EDGE採用紅色電路板及金色散熱片,為海韻代工製造

各分區功能如下:

藍色:輸入EMI濾波電路

水藍色:橋式整流及APFC電路

紫色:輔助電源電路5VSB

黃色:一次側半橋LLC諧振+二次側同步整流12V功率級

綠色:3.3V/5V DC-DC轉換電路

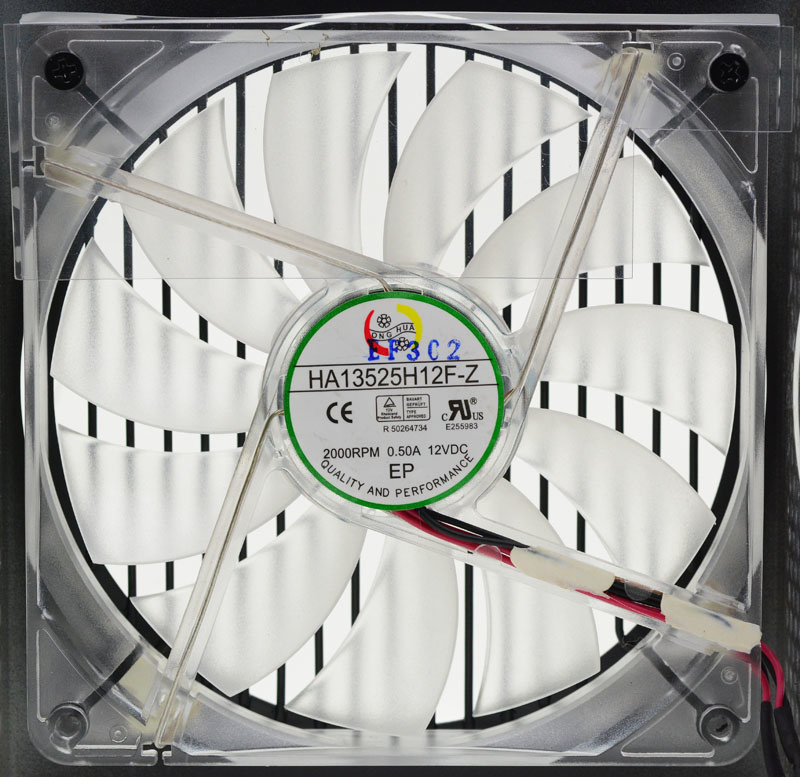

使用Hong Hua HA13525H12F-Z 12V/0.5A液態軸承13.5公分半透明發光風扇,最高轉速為2000rpm

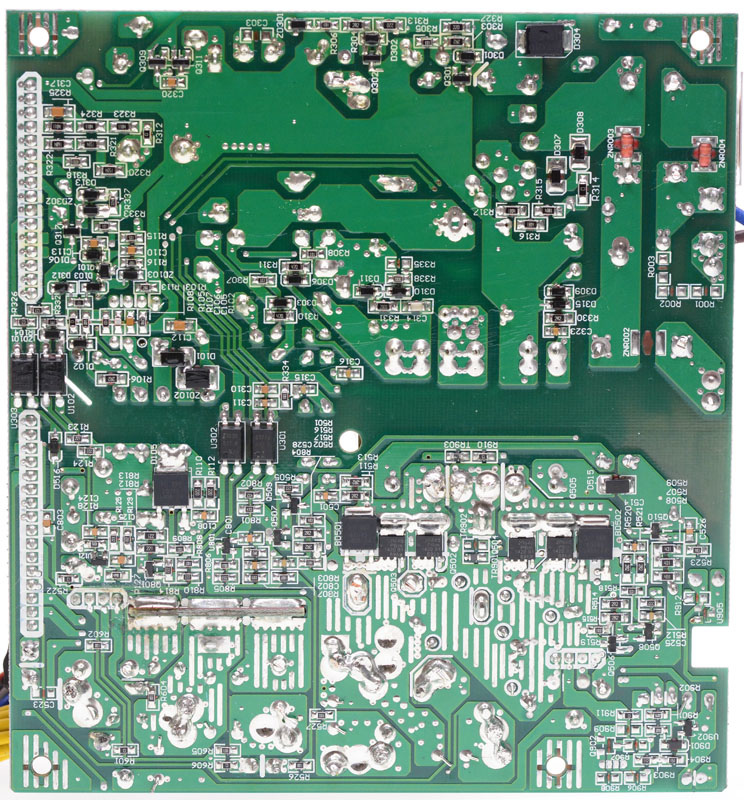

主電路板背面為綠色


交流輸出插座/電源總開關後設置第一階EMI濾波電路子板,背面加上銅片及塑膠片組成的絕緣隔板


電路板上第二階EMI濾波電路,輸入保險絲(藍框)及突波吸收器(綠框)均包覆絕緣套管

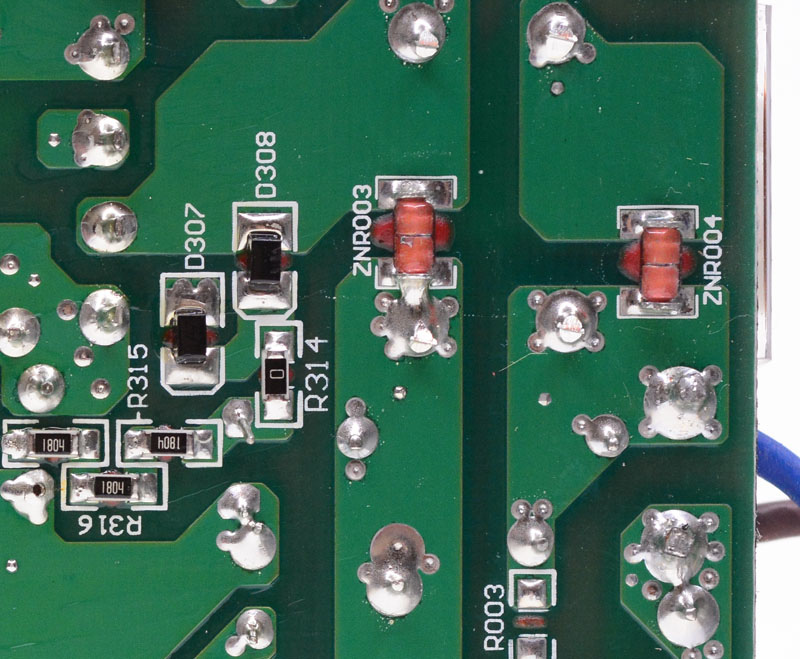

第二階EMI濾波電路後方加上兩個玻璃放電管(ZNR003/ZNR004),強化突波吸收能力


LITE-ON GBU10V08橋式整流器固定在散熱片上

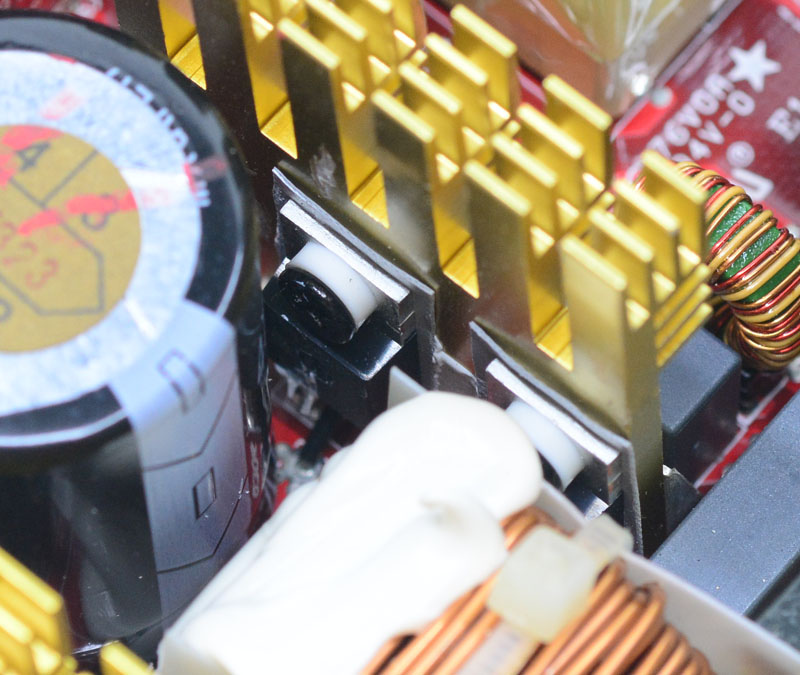

APFC電路區,固定在散熱片上的功率元件為兩顆Infineon IPP50R250CP Power MOSFET及一顆ST STPSC606D SiC Schottky Diode,環形電感兩邊加上絕緣隔板並用束帶及白膠固定

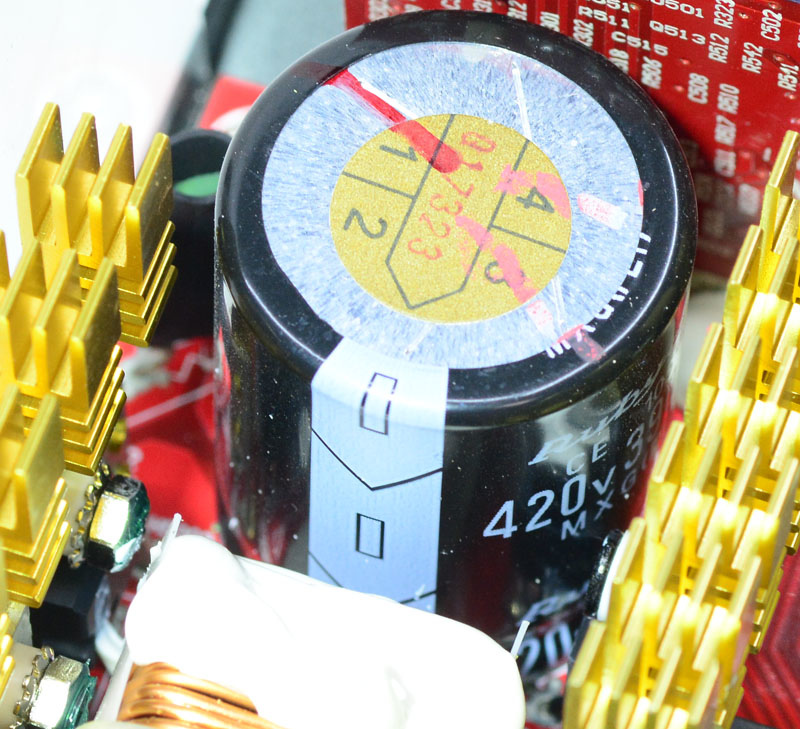

APFC輸出電容採用Rubycon MXG系列420V 390uF 105度電解電容


12V功率級一次側功率元件為Infineon IPP50R250CP Power MOSFET,共有兩顆組成半橋LLC諧振轉換器

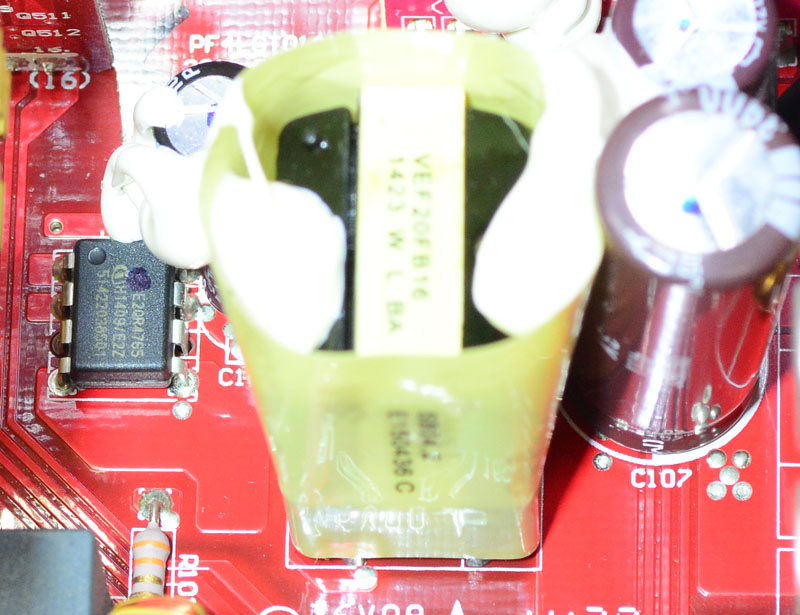

輔助電源電路,核心為Infineon ICE2QR4765準諧振整合電源IC,負責產生5VSB待命電源


APFC/功率級一次側控制電路子卡,上方核心為Infineon ICE3PCS01 CCM PFC控制ICInfineon ICE2HS01G諧振控制IC


12V功率級主變壓器旁,為一次側LLC諧振槽的諧振電感及諧振電容(灰色方形元件),兩個環形元件是一次/二次側功率元件隔離驅動變壓器

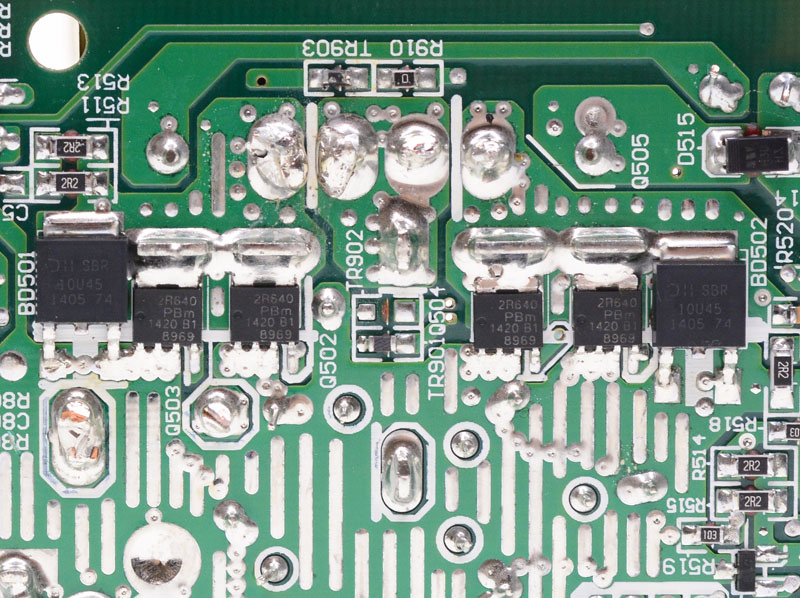

12V功率級二次側同步整流元件安裝在主電路板背面,使用四顆PSMN2R6-40YS(2R640) MOSFET及兩顆輔助用SBR10U45 Schottky Diode組成全波整流電路,附近還有兩顆熱敏電阻(TR901/TR903)監測該區溫度

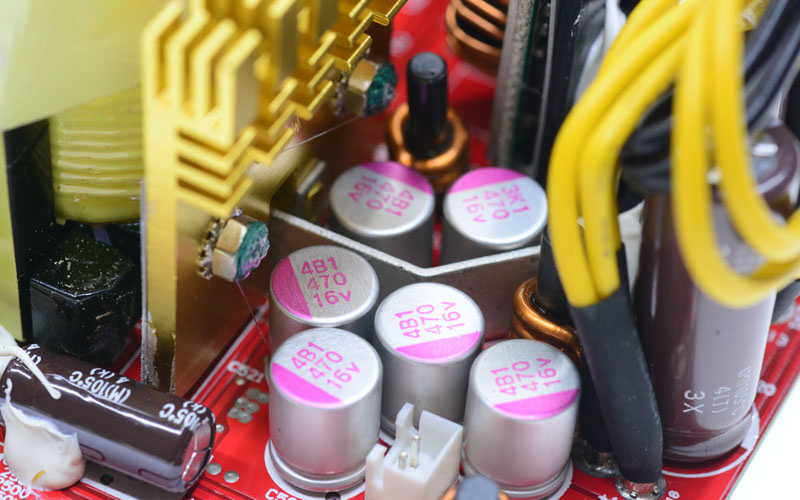

12V輸出濾波電路前端使用松木固態電容,後端則採用Nippon Chemi-con電解電容

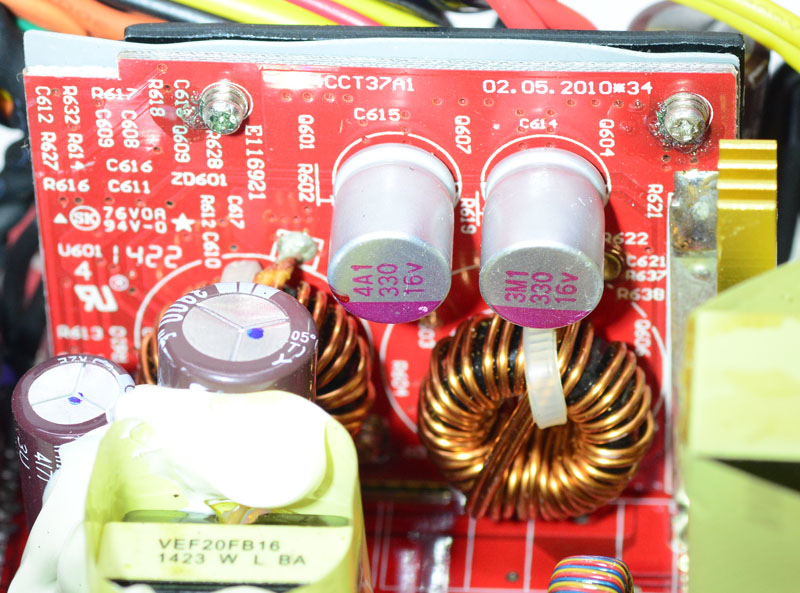

DC-DC電路子卡,將12V轉換成3.3V/5V,上方也採用松木固態電容

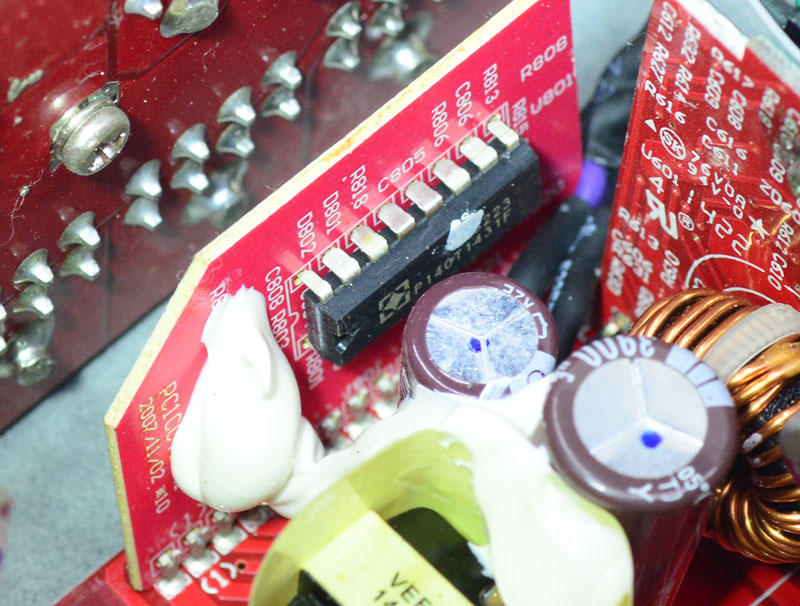

輸出監控及電源管理子卡,使用SITI PS223電源管理IC,監測各輸出電壓/電流,接受PS-ON信號控制及產生Power Good信號

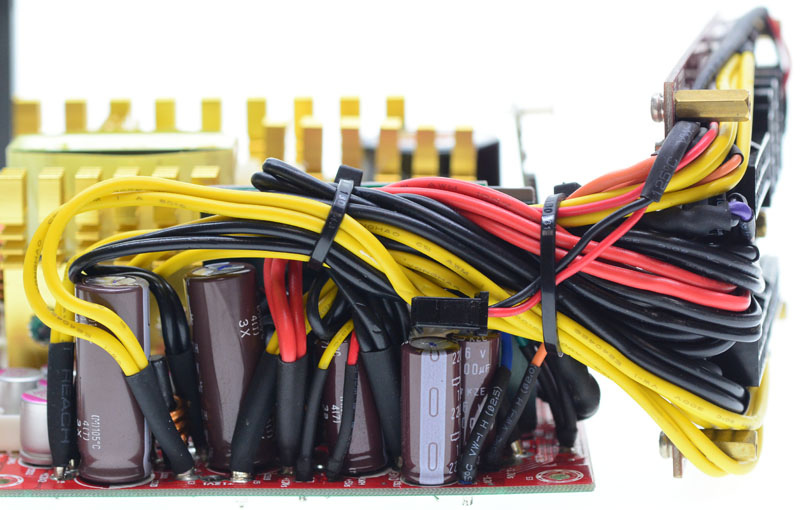

主電路板與模組化輸出插座電路板間完全靠電線連接,輸出線組末端均使用絕緣套管包覆


模組化輸出插座電路板正面,有加上一些強化濾波效果的電解電容及固態電容

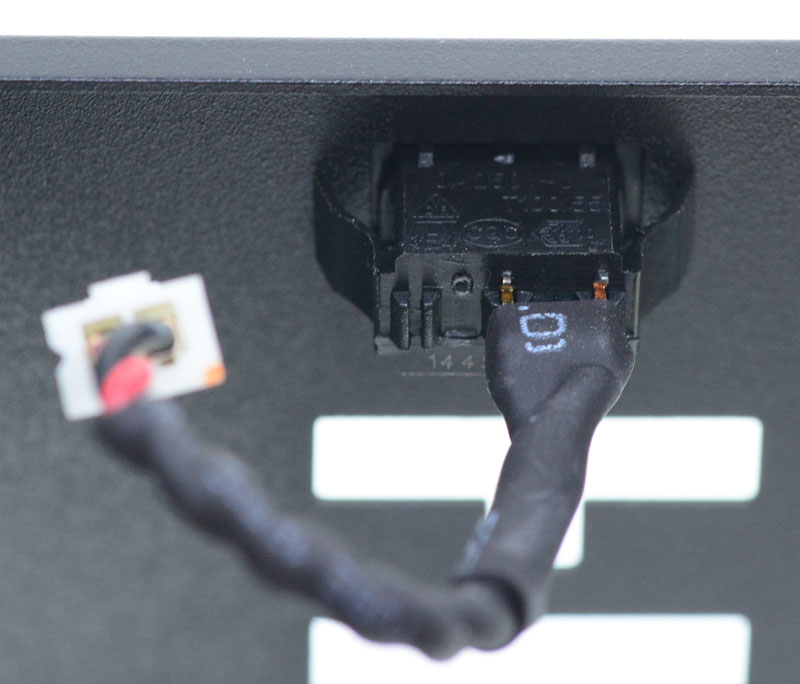

風扇燈光控制開關後方焊點及線組也有包覆絕緣套管

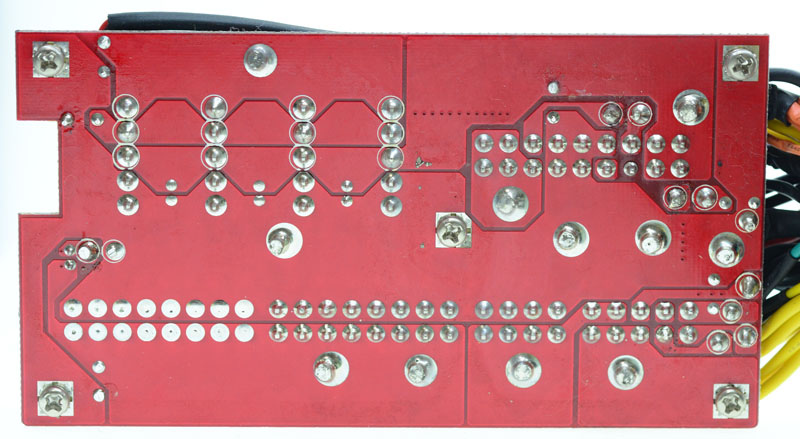

模組化輸出插座電路板正面及背面,未見到大面積敷錫或是增加金屬導體的加大載流能力措施




本體及內部結構心得小結:

1.外殼蜂巢網狀開孔、直條風扇護網的外觀十分特別,也附上防震矽膠套,液態軸承發光風扇的燈光可獨立切換ON/OFF

2.80PLUS金牌效率認證,採用12V功率級+DC-DC電路轉換3.3V/5V,確保輸出間彼此影響降到最小,改善交叉調整率

3.EMI濾波電路子板背面加上絕緣隔板,輸入保險絲、突波吸收器、輸出線組末端均包覆絕緣套管,EMI電路背面也加上玻璃放電管強化突波防制能力

4.包裝上標明日系耐用電容,而固態電容品牌為松木(附註:台灣斐成企業旗下的松木高分子,技術來自日廠Matsuki,應該算是日系血統,2016年松木高分子已被立隆電子併購)

5.主電路板與模組化輸出電路板之間完全採用電線連接,大功率輸出下會有較大損失

6.雙路12V設計,雖然輸出有一定瓦數,但搭配高階CPU/GPU仍須注意12V迴路配置,避免頂到每路OCP限制
