這年頭不知道為何有些產品就一定要裝上個 RGB 燈光來搞的整台電腦像夜店一樣

特別是近年跟電競口號掛的越深的越愛來這一套

所以我們熟悉的 TT 也不意外的來上了幾招

就這樣出了顆 RGB 風格的電源供應器 (香港的朋友稱之為火牛)

直接來看狼大怎麼說吧

產品特色:

1.專利256RGB風扇,有五種發光模式及記憶功能

2.Smart Zero Fan智慧零轉速風扇模式,於低輸出功率下風扇不運轉,大幅降低運作噪音

3.轉換效率通過80PLUS GOLD金牌認證

4.單路12V輸出設計,低輸出漣波及低變動幅度電壓調整率

5.全模組化設計扁狀排線輸出線組

6.全日系耐溫105度電容,於攝氏50度環境溫度下仍可提供850W連續輸出

7.10年產品保固



輸出接頭數量:

ATX20+4P1

CPU12V 4+4P2

PCIE 6+2P6

SATA12

4P4

4P1(4P轉接線)



外盒正面,左邊標示主要產品特點,右邊實體圖展示RGB風扇光圈效果,左下方有80PLUS GOLD認證標章


外盒背面,左側簡單說明產品特色、115V/230V轉換效率圖、Smart Zero Fan運作噪音圖、輸出漣波比較、電壓調整率比較表,右側註明內部接頭種類實體照片及數量、各電壓輸出電流功率、管理用條碼貼紙,各種通過的安規認證


外盒頂部側面為橘色底搭配白色Thermaltake字樣商標


外盒底部側面,以12種語言說明產品特色


外盒側面,說明內建Riing 14 RGB風扇發光模式及切換開關所在位置,發光模式有256RGB循環模式、固定紅色、固定綠色、固定藍色、固定白色等五種可選,透過切換開關可以改變發光模式,並自動記憶,下次開機仍為上次關機前所選模式

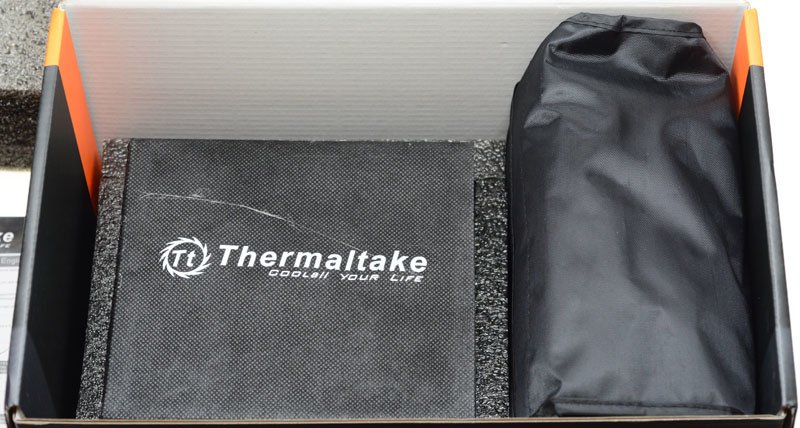

打開外盒,電源本體以印有商標的不織布包覆,固定在防震包裝中(防震包裝為上下兩層,圖中已取下上層),其他配件則放在右邊黑色尼龍線材收納包中

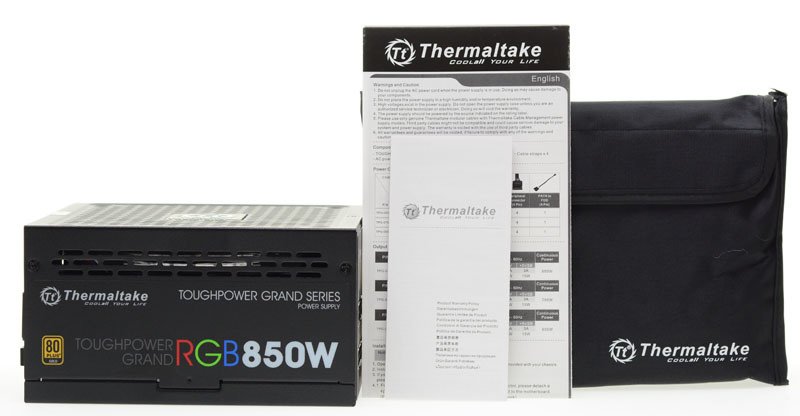

包裝內容物一覽,有電源本體、安裝說明書、保固卡、線材收納包

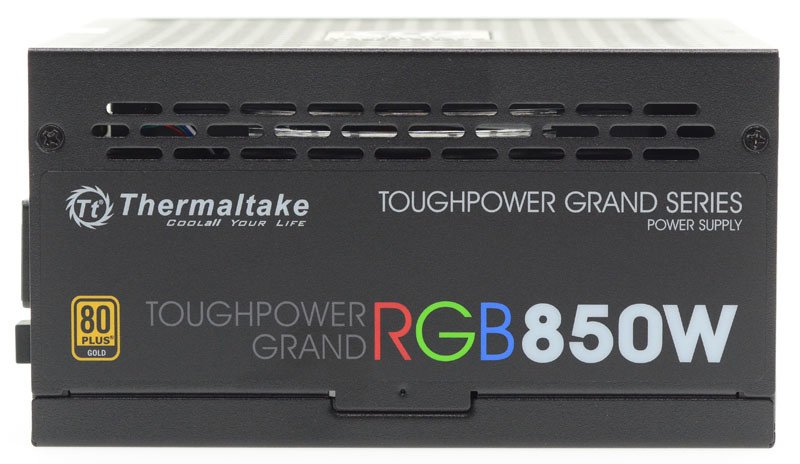

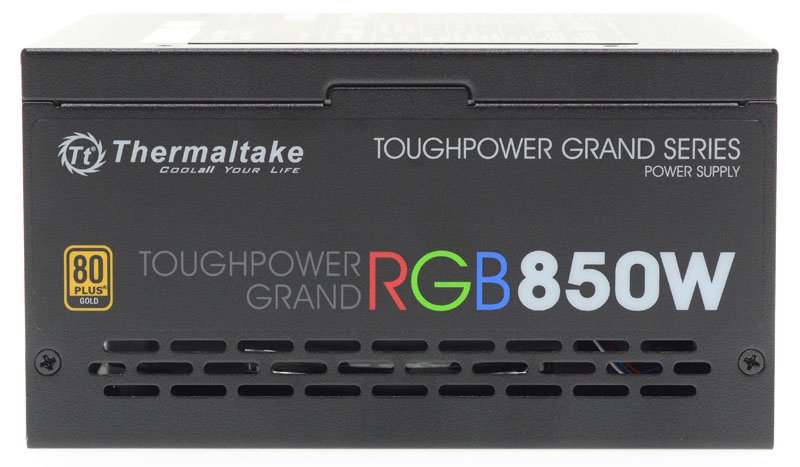

本體側面,有裝飾貼紙,靠近風扇處外殼有加強對流用長條狀開孔


本體另一側面,因應安裝方向不同而改變裝飾貼紙的方向,靠近風扇處同樣有長條狀開孔

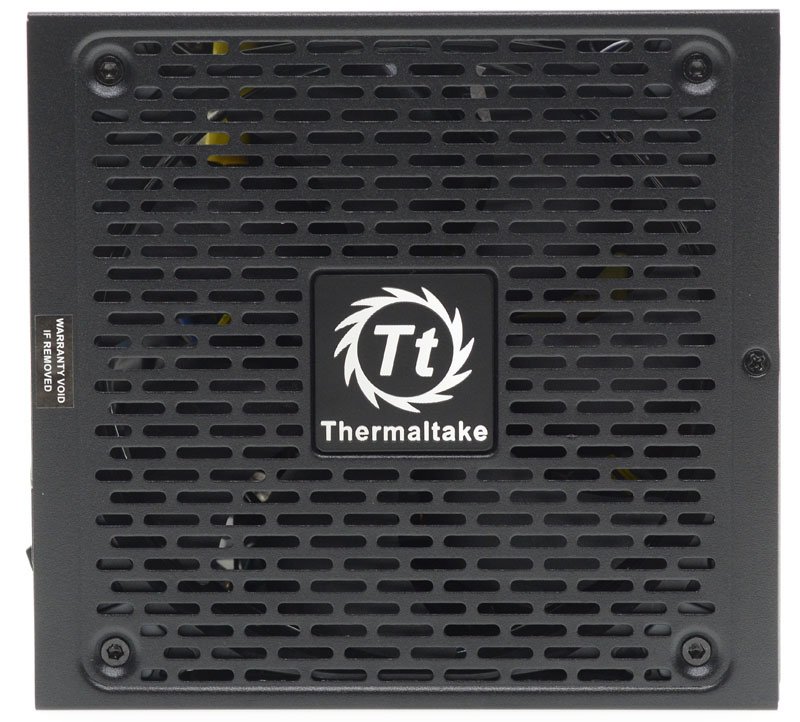

風扇進氣口,直接在電源外殼本體沖壓出長條狀開口,中央有Thermaltake商標銘牌,風扇固定螺絲採用內六角沉頭螺絲

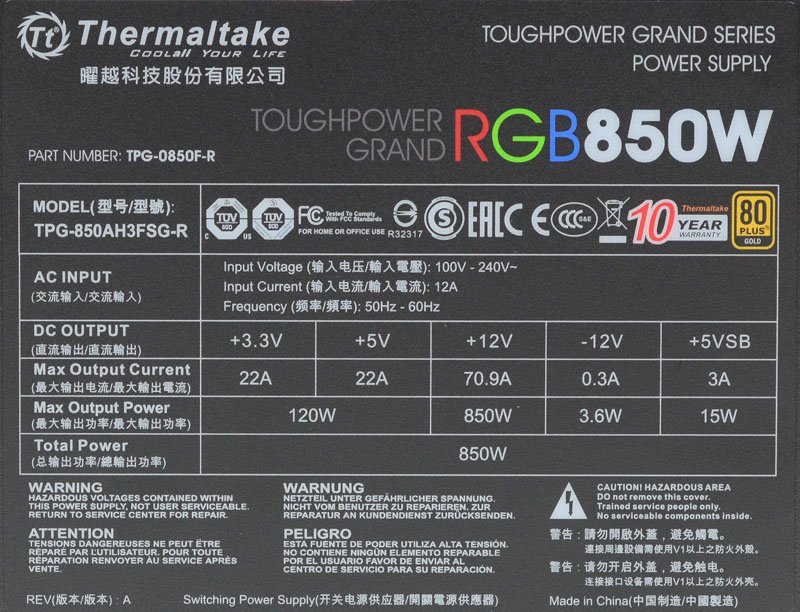

規格標籤上印有產品名稱、型號、通過安規標章、80PLUS GOLD標章、輸入電壓/電流/頻率規格、各輸出電壓/電流/功率規格、警告訊息、版本及製造產地

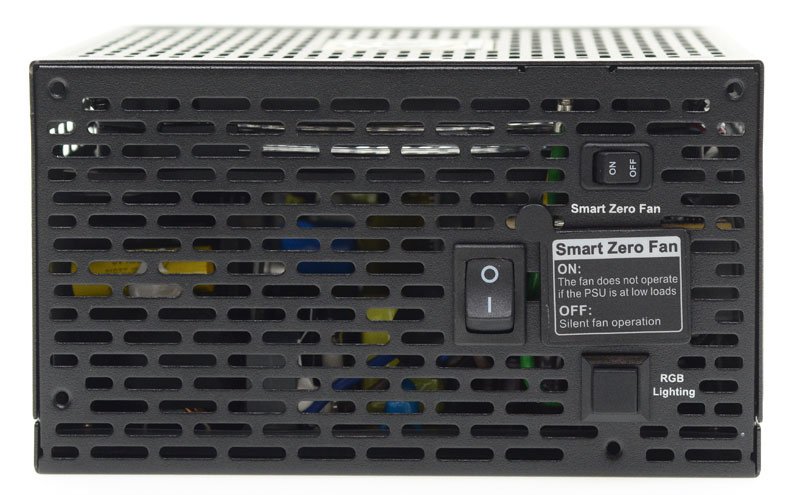

散熱出風口處也採用長條狀開口,交流輸入插座旁有三個開關,分別是電源總開關、Smart Zero Fan風扇模式切換開關,RBG燈光模式切換按鈕

Smart Zero Fan開關打開後,電源供應器於低負載狀態下風扇不會運作

RGB Lighting按鈕可切換RGB風扇的五種發光模式

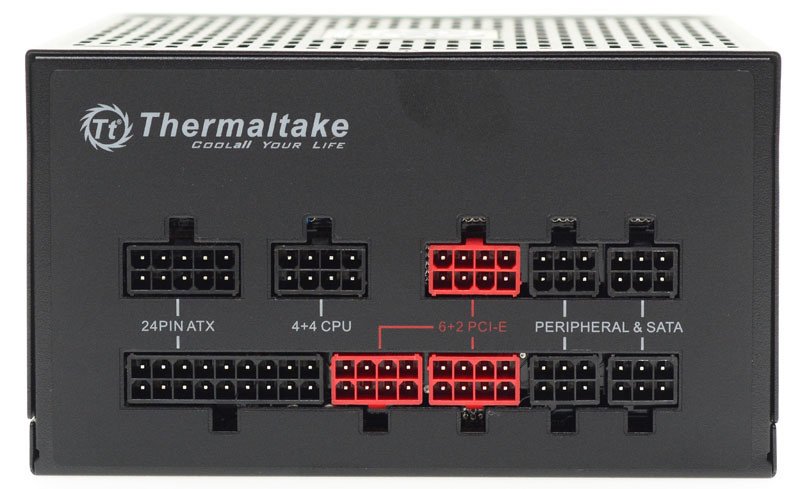

模組化輸出插座,各插座均有標示連接接頭種類,PCIE部分採用紅色插座,避免插錯

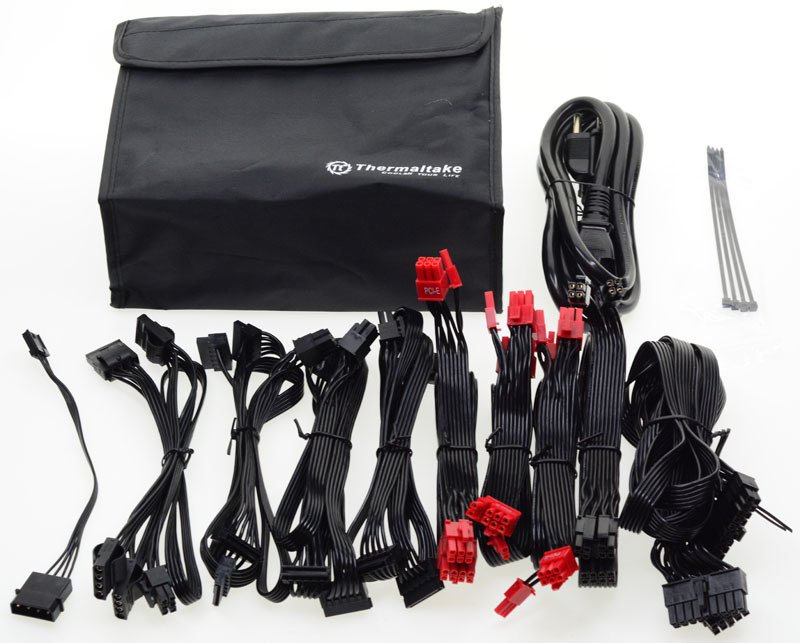

印有商標的黑色尼龍收納整理包內,有此電源隨附的所有線組及配件

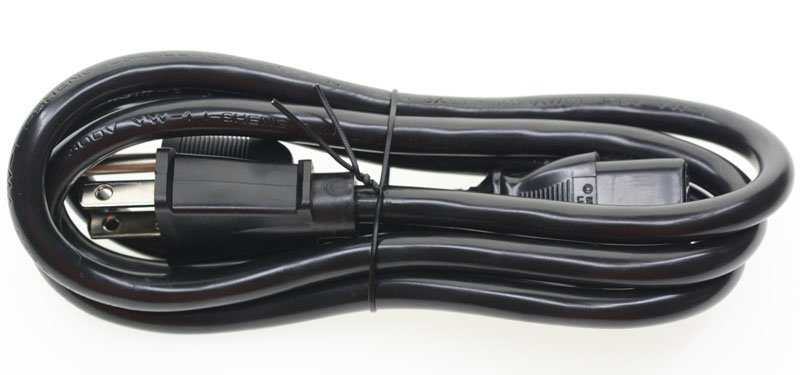

交流電源線規格為16AWGx3

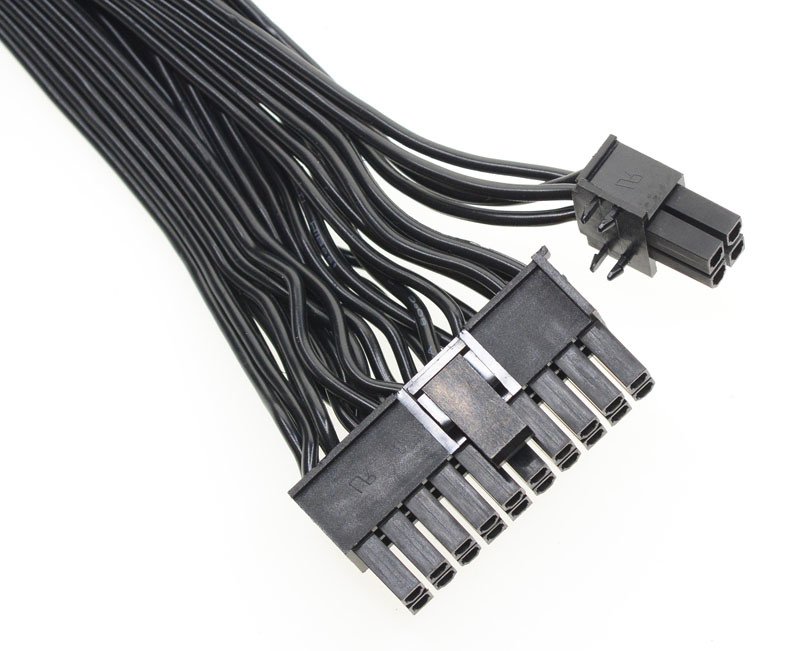

一組ATX20+4P扁狀排線模組化線路,長度為59公分,線路使用18AWG規格

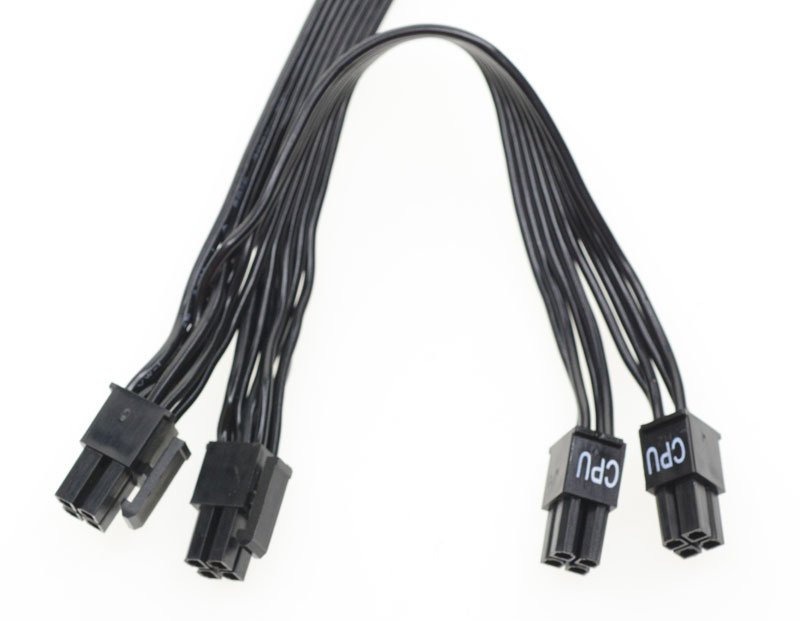

一組雙接頭CPU12V 4P+4P扁狀排線模組化線路,主體線路使用16AWG規格,長度為65公分;分接頭線路使用18AWG,線路長度為15公分

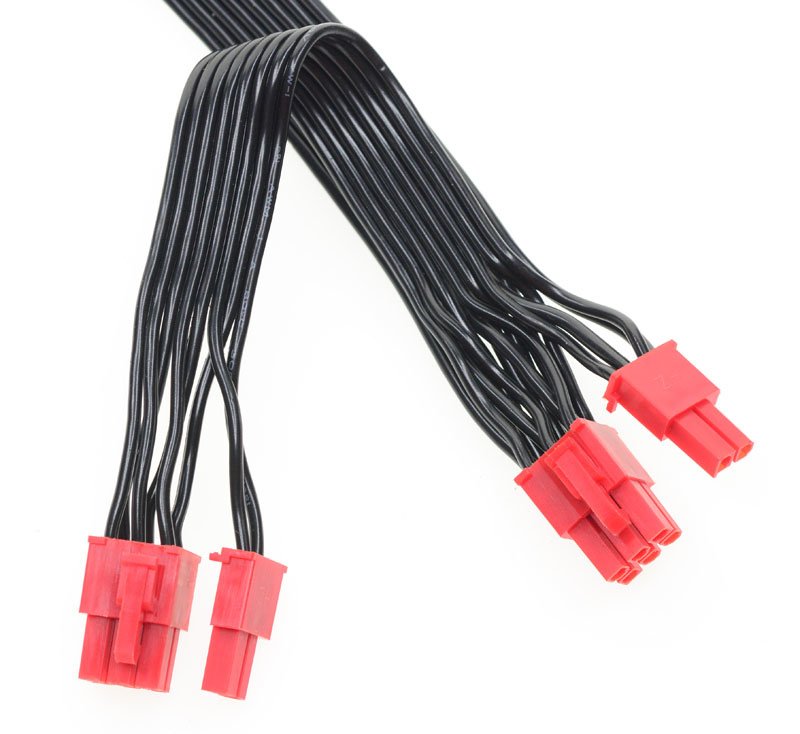

三組雙接頭PCIE 6+2P扁狀排線模組化線路,主體線路使用16AWG規格,長度為50公分;分接頭線路使用18AWG,線路長度為15公分

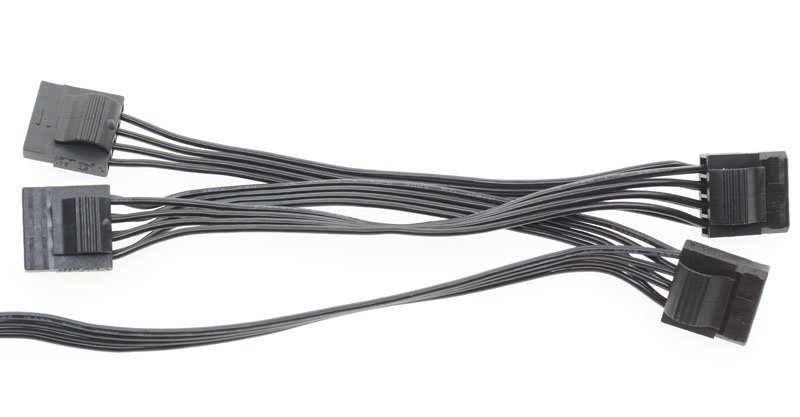

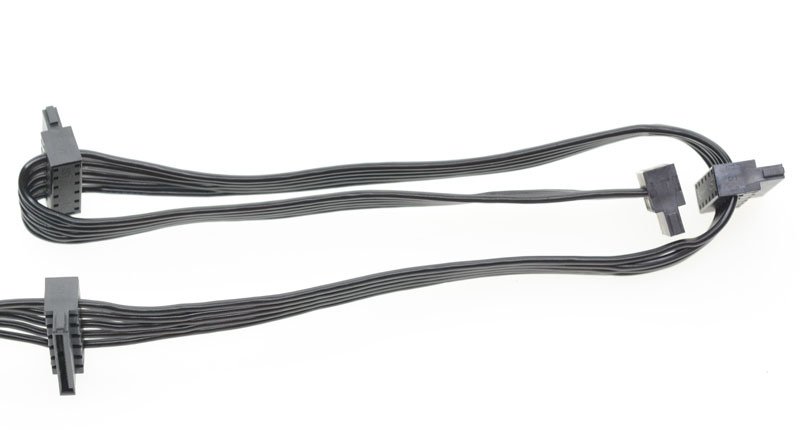

三組SATA接頭扁狀排線模組化線路,每組線提供四個直角SATA接頭,主體線路與接頭間線路均使用18AWG,主體長度為50公分,接頭間線路長度為15公分


一組大4P接頭扁狀排線模組化線路,每組線提供四個省力易拔大4P接頭,主體線路與接頭間線路均使用18AWG,主體長度為50公分,接頭間線路長度為15公分

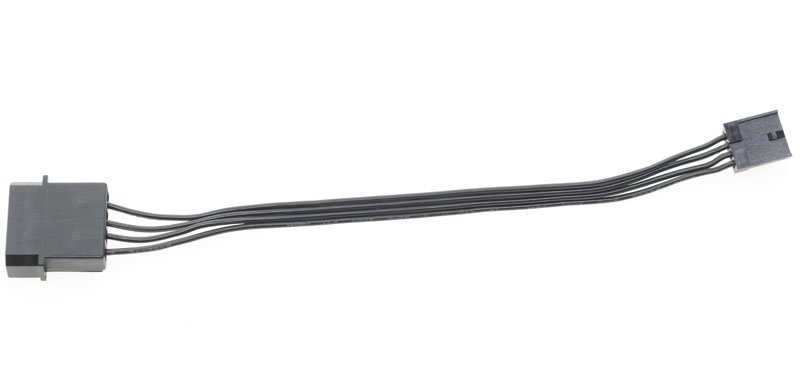

一組大4P轉小4P轉接線,長度為15公分,線路使用22AWG規格

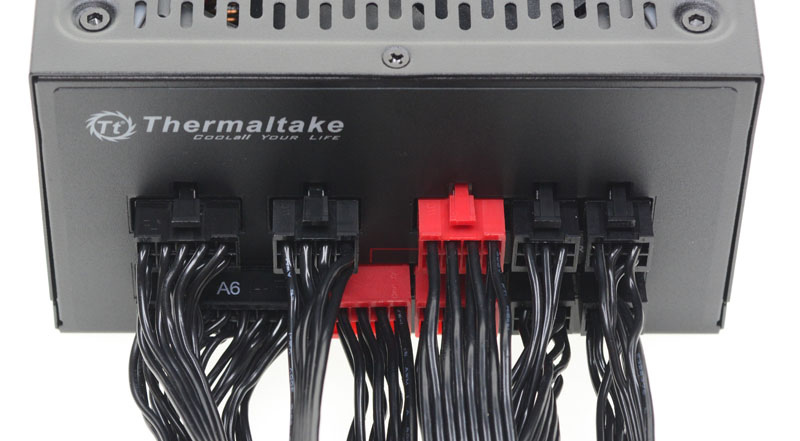

將所有模組化線組插上的樣子


開啟風扇,風扇的燈光就會點亮,初始模式為循環變色模式,影片如下:

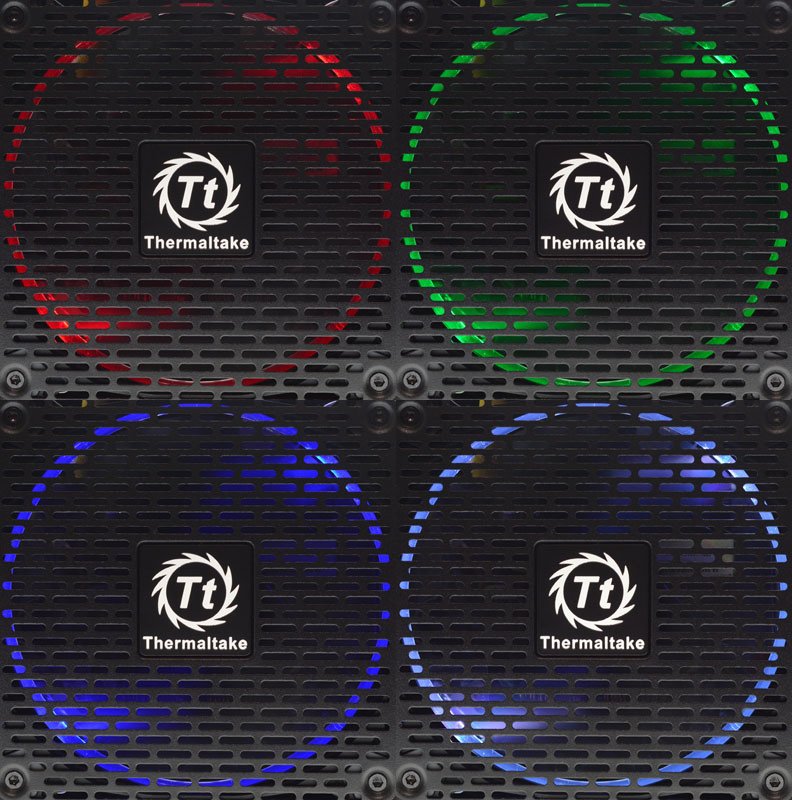

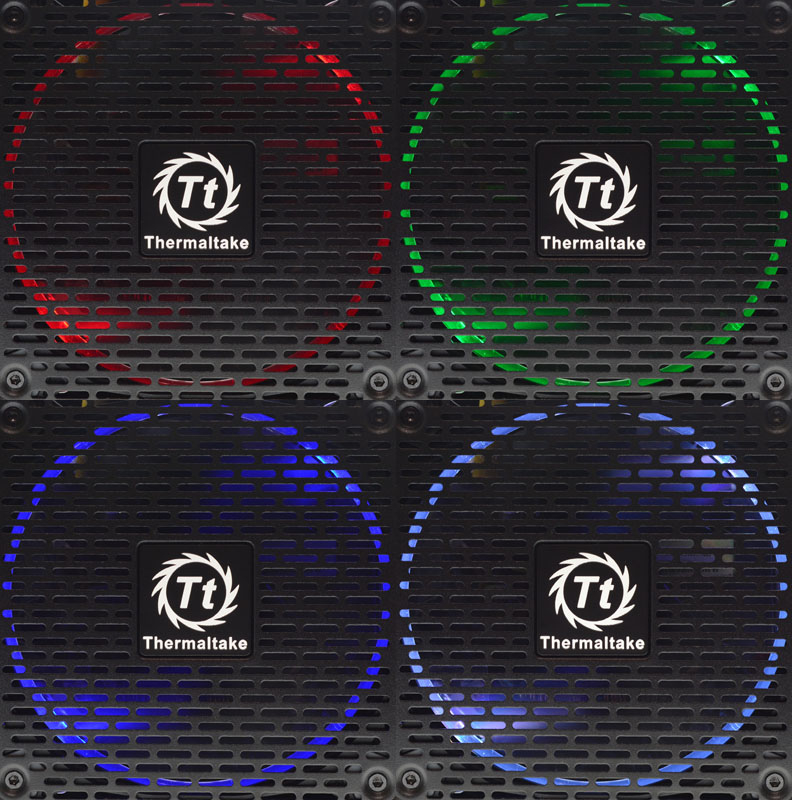

按下發光模式切換按鈕,可切換循環變色、紅、綠、藍、白、關閉燈光,並且記憶當下狀態,下次啟動會保持上次關機前的模式

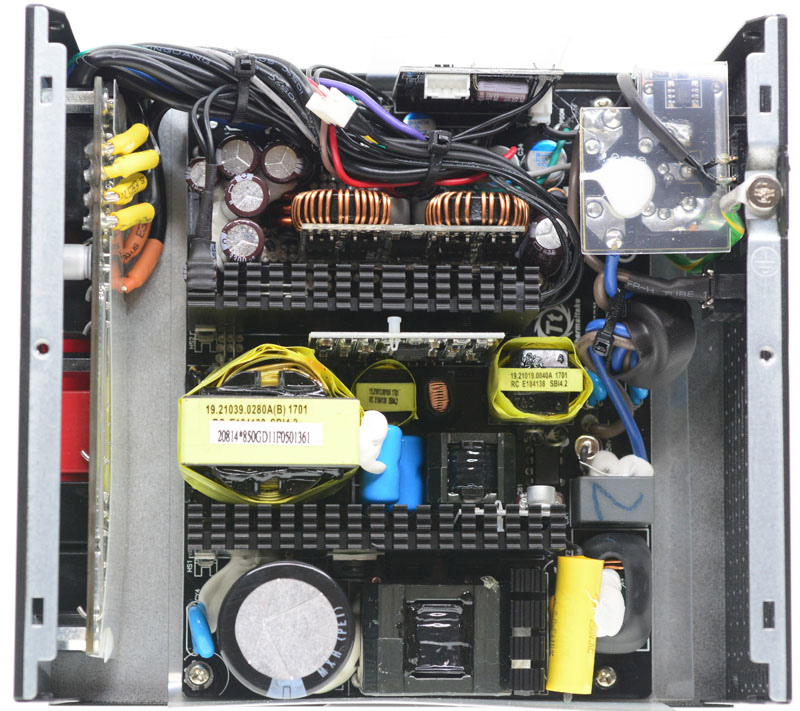

內部結構,此電源為High power代工製造,可以看到外殼內主電路板左右側還有留下不少空間

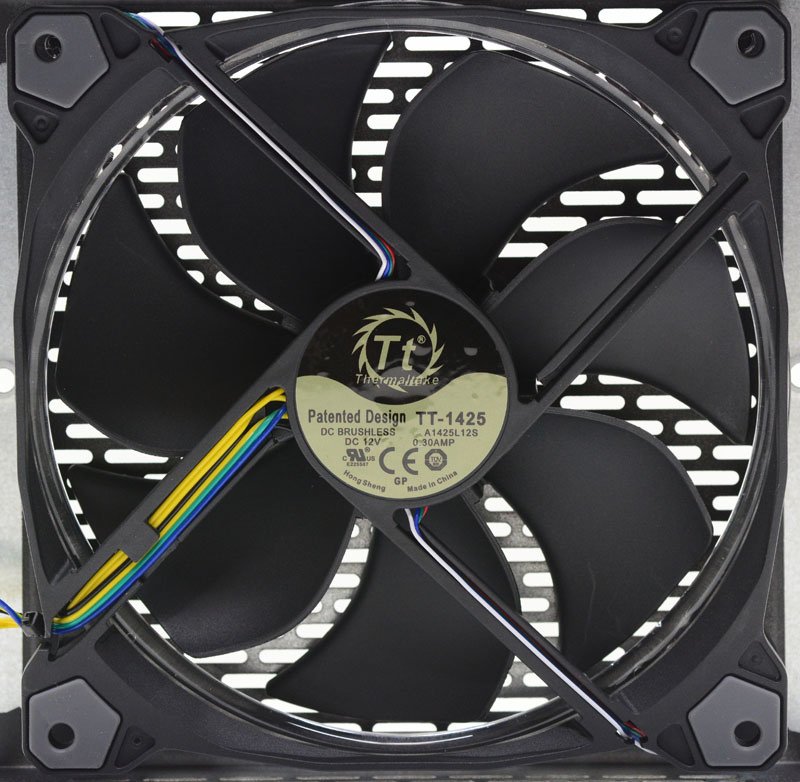

使用Hong Sheng代工的A1425L12S(Thermaltake型號TT-1425)12V 0.3A RGB發光風扇,內建兩顆RGB LED

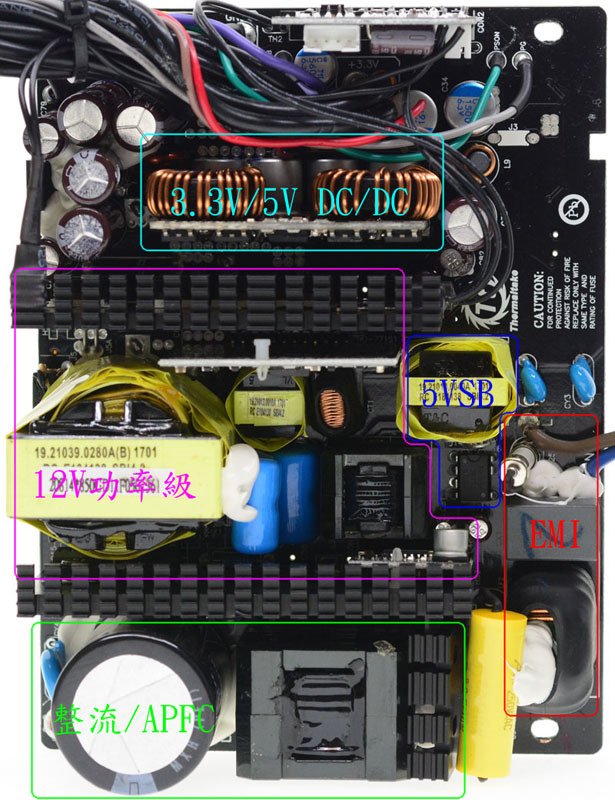

主電路板各分區功能如下:

紅色:輸入EMI濾波電路

綠色:橋式整流及APFC電路

藍色:輔助電源電路5VSB

紫色:一次側半橋LLC諧振+二次側同步整流12V功率級

水藍色:3.3V/5V DC-DC轉換電路

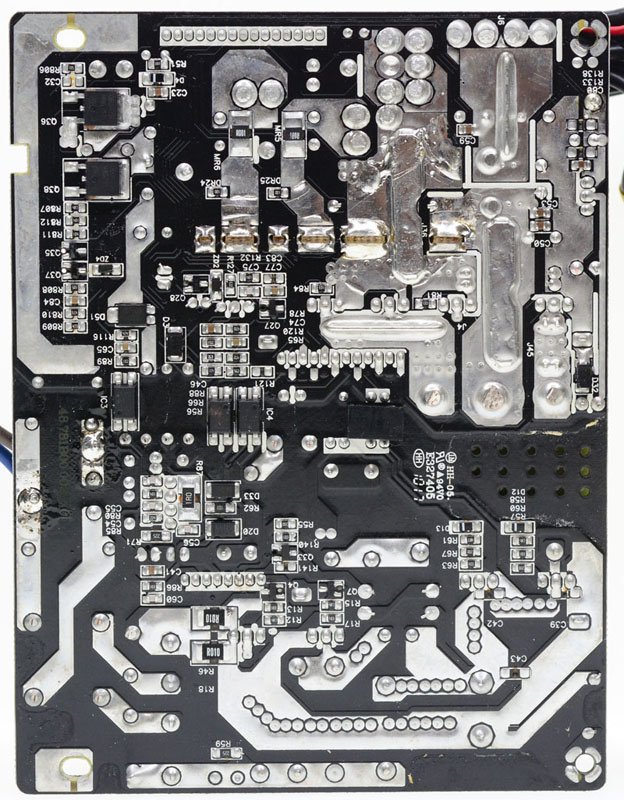

主電路板背面,大電流路徑採敷錫處理,部分焊點有實行人工補強焊接

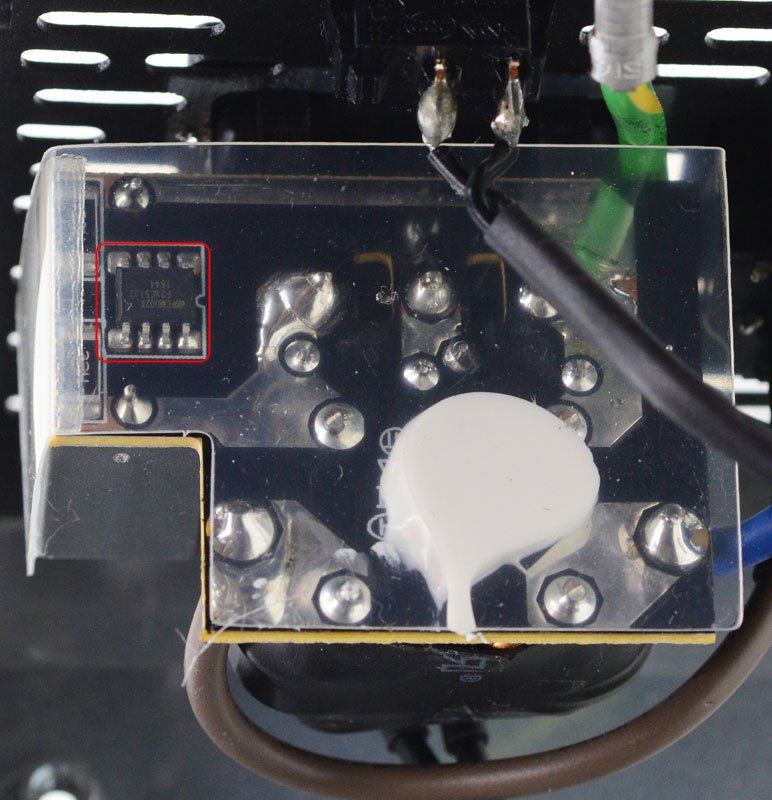

交流輸出插座後設置第一階EMI濾波電路子板,子板上有CHAMPION虹冠CMD02X節能X電容放電IC(紅框處),背面用膠黏上絕緣隔板

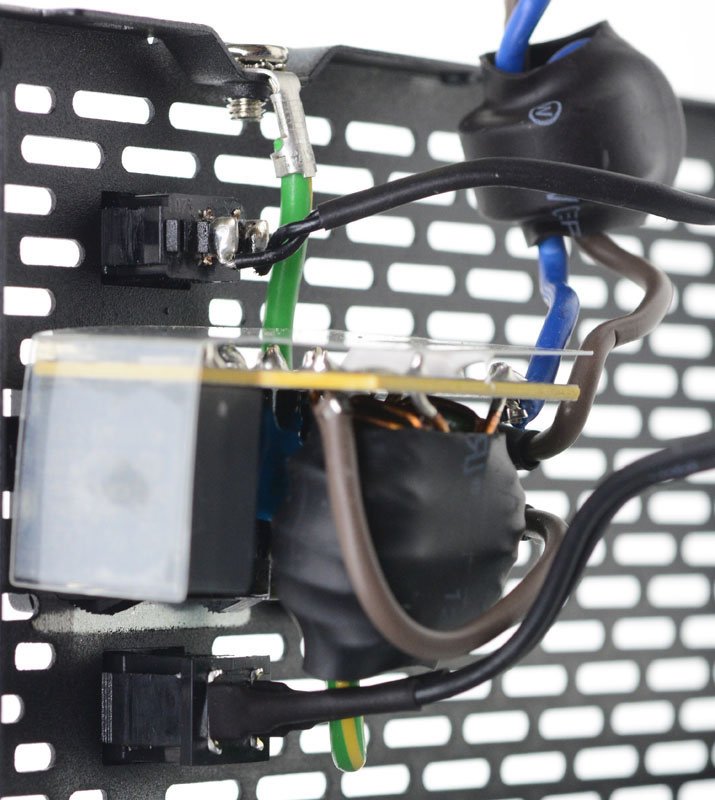

下方RGB燈光模式按鈕開關焊點有包覆絕緣套管,不過上方風扇模式切換開關焊點則無包覆

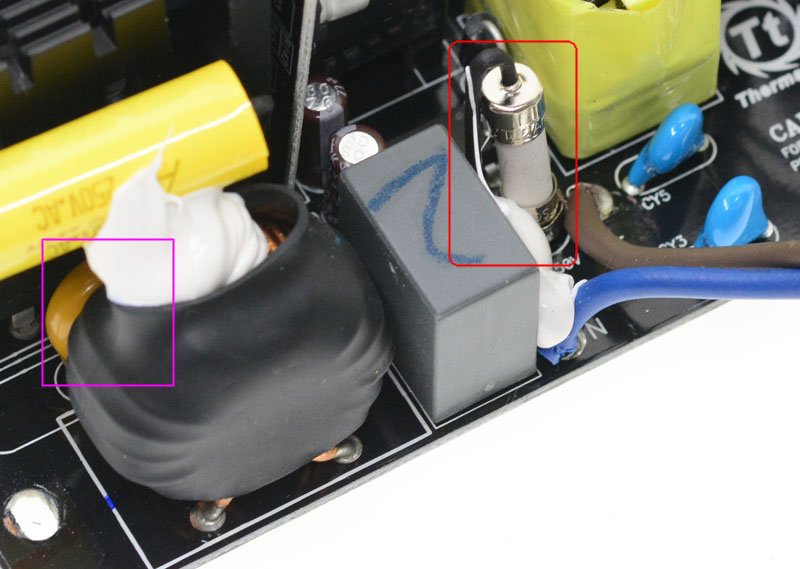

主電路板上第二階EMI濾波電路,直立安裝的防爆保險絲(紅框)本體未包覆套管,藏在環形共模電感後方的突波吸收器(紫框)同樣也沒有包覆套管


整流及APFC電路,黃色圓筒狀電容左邊是固定在散熱片上的橋式整流器,APFC電感採PQ型磁芯而非常見的環形磁芯


APFC功率元件,由兩顆Infineon IPA50R140CP TO-220FP Power MOSFET及一顆Infineon IDH08G65C5 TO-220-2 SiC Schottky Diode組成

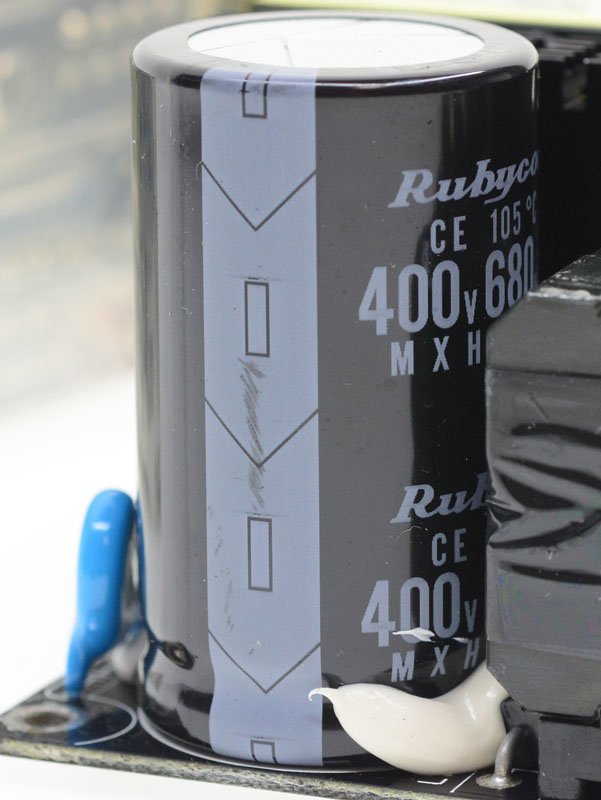

APFC輸出電容採用Rubycon MXH系列400V 680uF 105度電解電容


APFC控制電路子卡,核心為Infineon ICE3PCS01 CCM PFC控制器

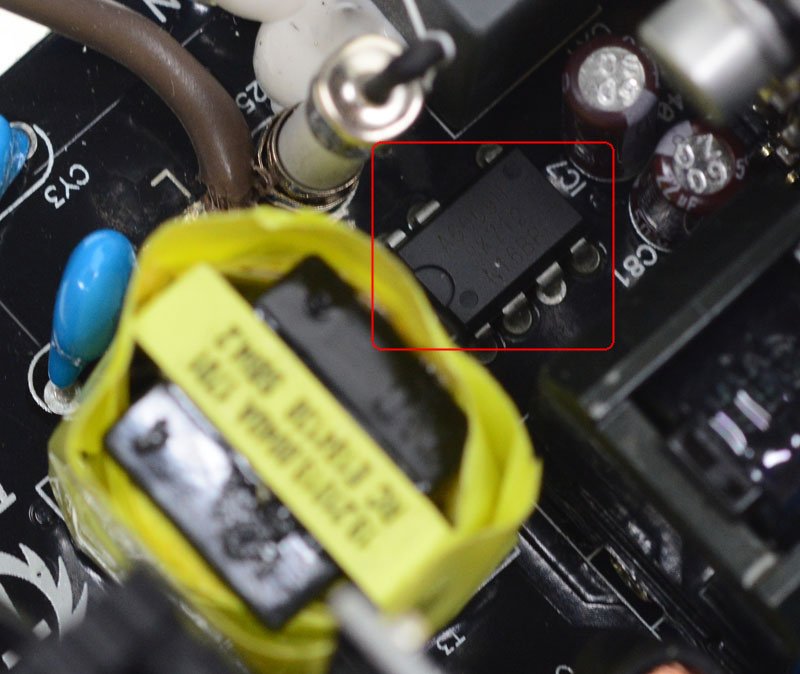

輔助電源電路一次側採用SanKen STR-A6069H整合型電源IC

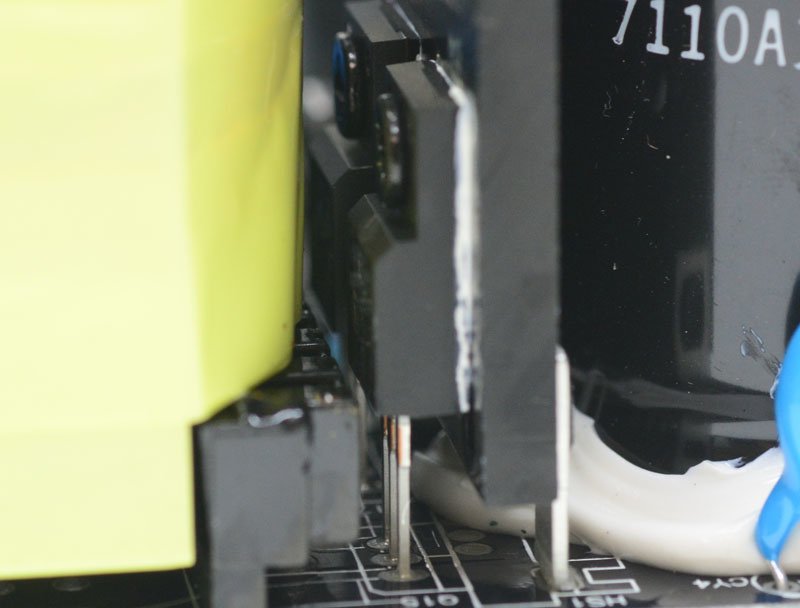

12V功率級一次側半橋LLC諧振轉換器功率元件使用兩顆Infineon IPA50R140CP TO-220FP Power MOSFET組成

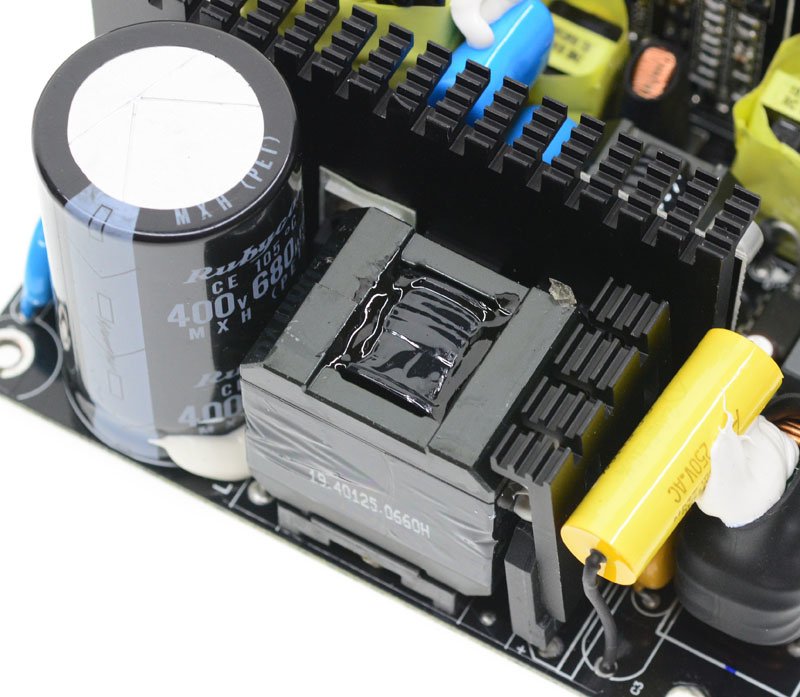

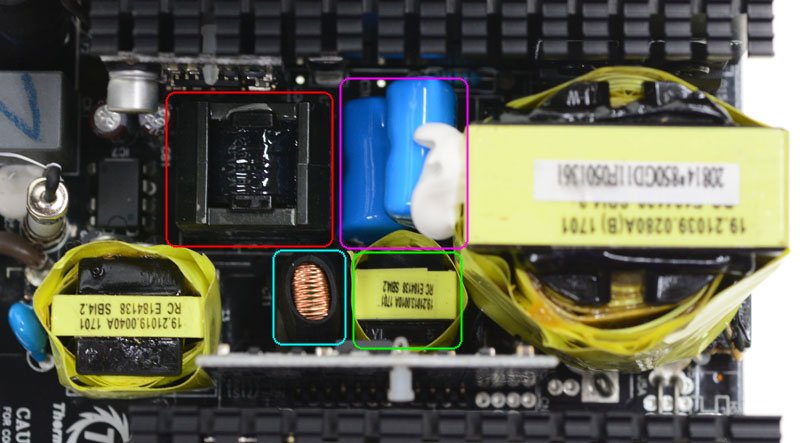

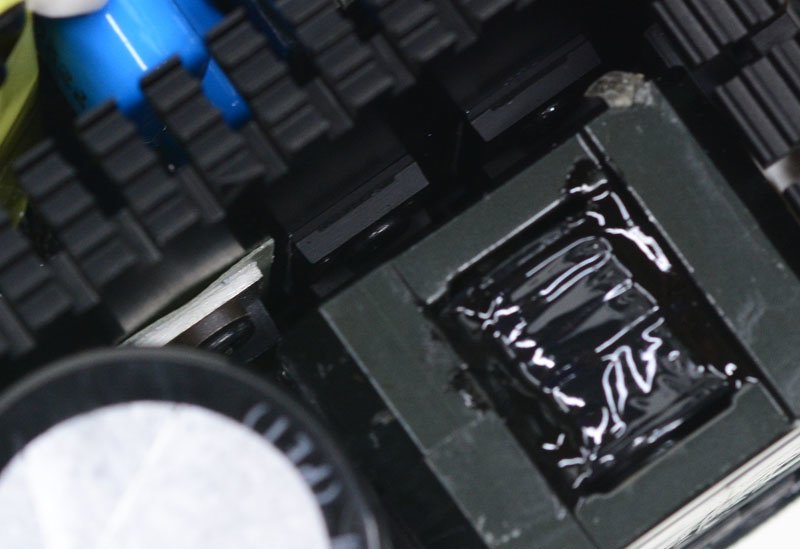

主變壓器左邊有LLC諧振槽(紅色框為諧振電感,紫色框為諧振電容)、比流器(水藍色框)、隔離驅動變壓器(綠色框)

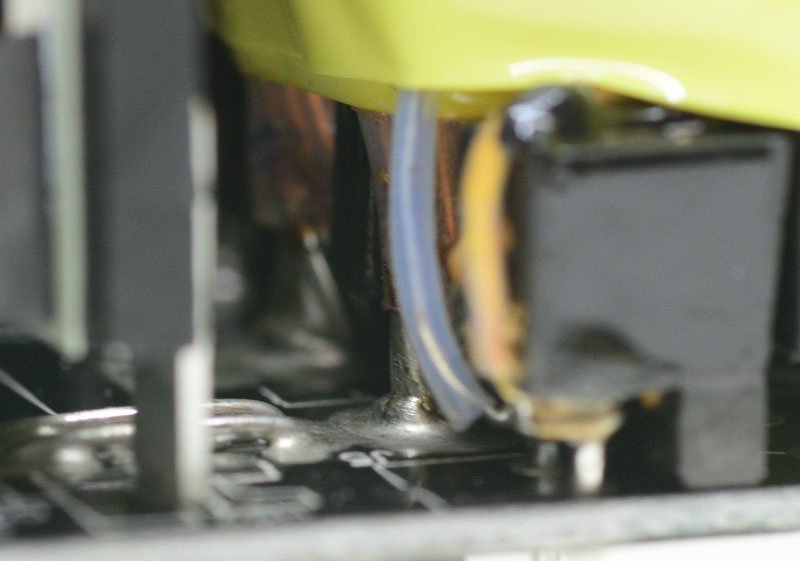

主變壓器二次側繞組直接焊接至主電路板上,縮短傳輸路徑,減少損失

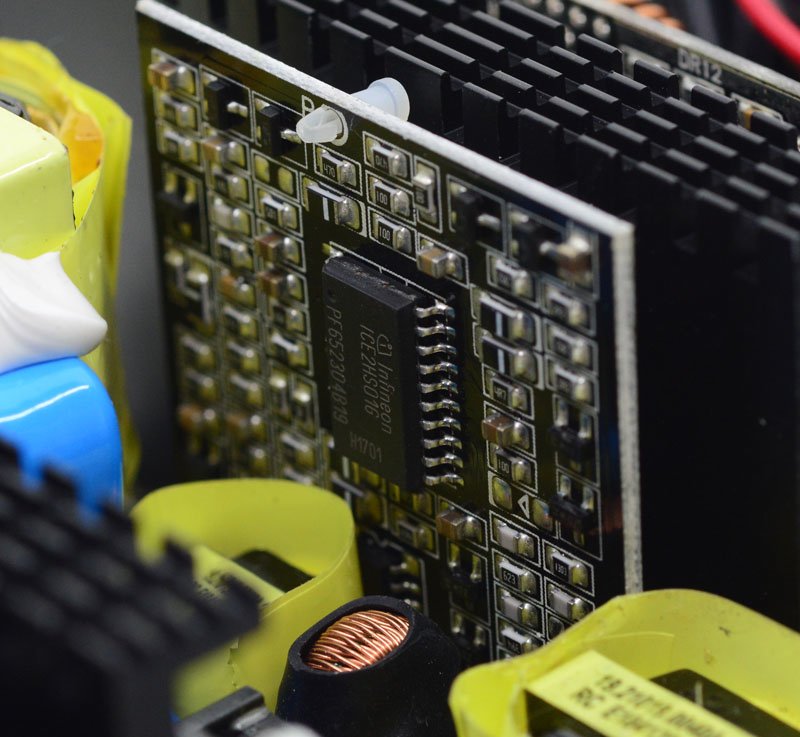

一次側半橋LLC諧振轉換器控制電路子卡,核心為Infineon ICE2HS01G諧振控制器

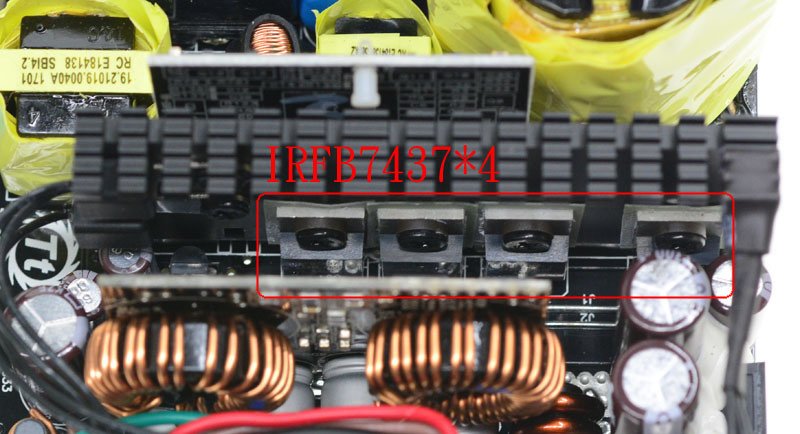

12V功率級二次側同步整流功率元件,採用四顆Infineon IRFB7437 TO-220AB MOSFET組成全波同步整流電路

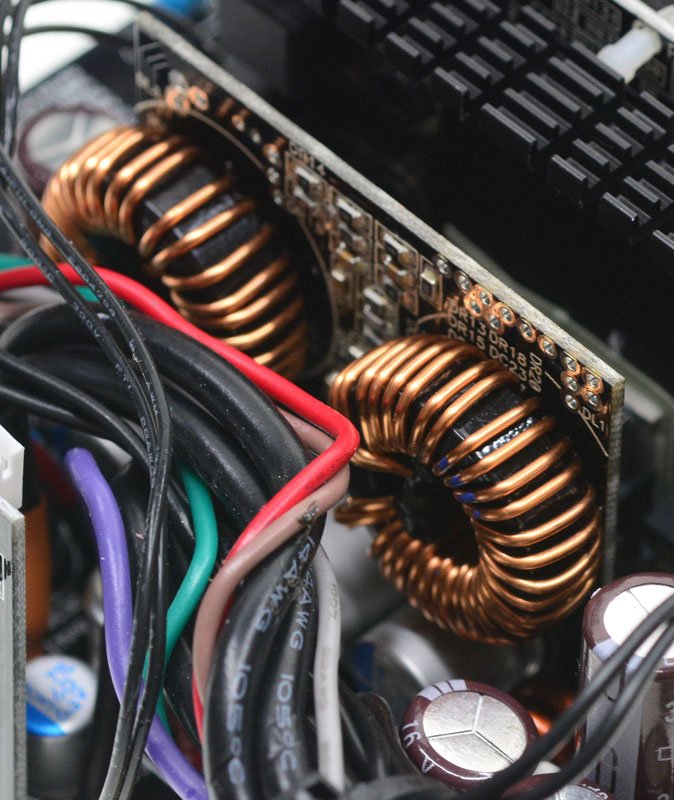

DC-DC電路子卡經12V轉換出3.3V/5V,子卡上方控制核心為ANPEC APW7159C雙通道同步降壓PWM控制器,各別驅動兩顆Low Side及兩顆High Side的交換式同步降壓電路,使用的功率元件均為Infineon IPD06N03L TO-252 MOSFET,共有八顆

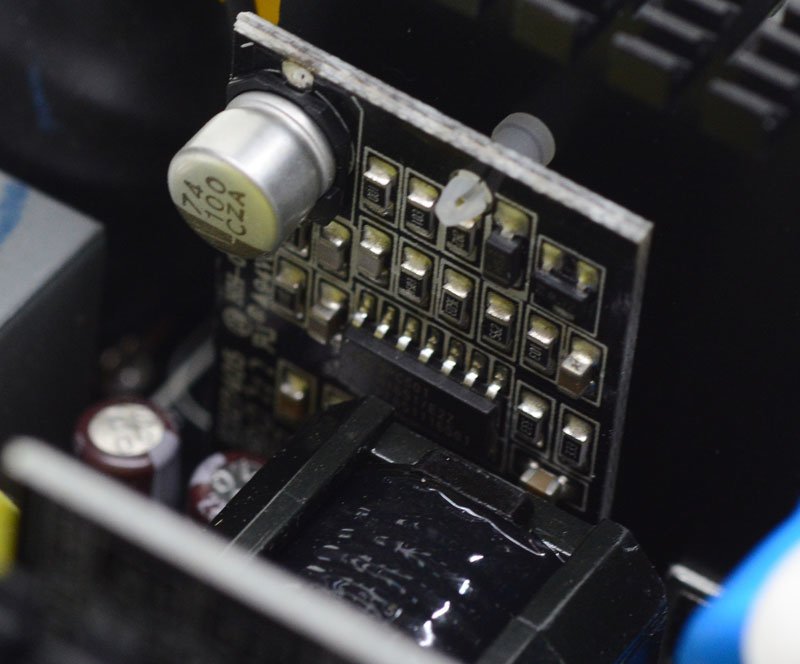

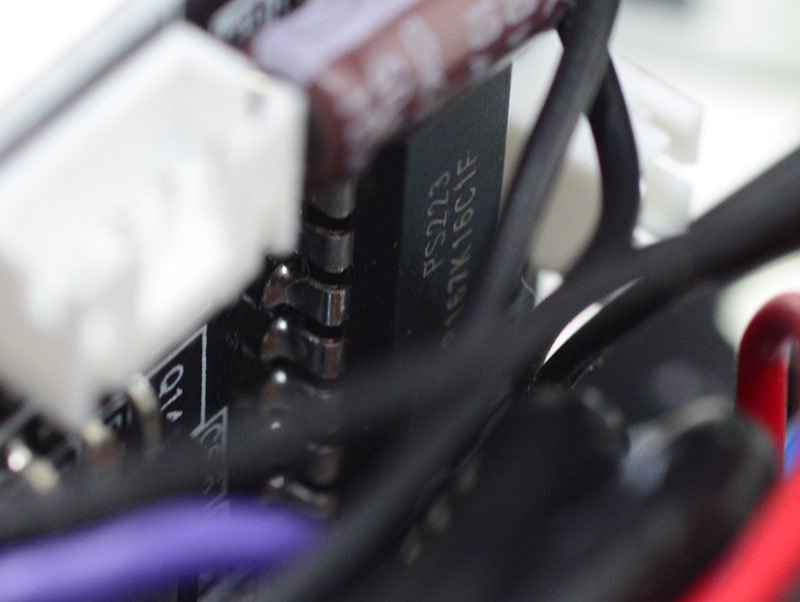

輸出監控及電源管理子卡,使用SITI PS223電源管理IC,監測各輸出電壓/電流,接受PS-ON信號控制及產生Power Good信號

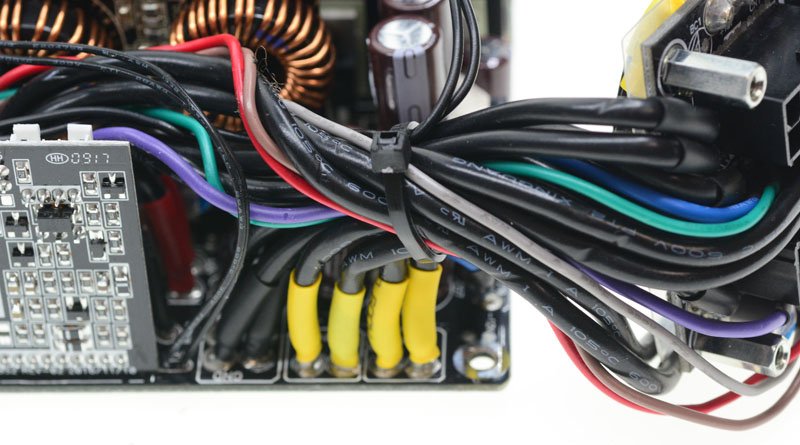

主電路板與模組化輸出插座板之間使用多條電線連接,主要輸出使用14AWG電線,兩條3.3V、兩條5V、四條12V6GND,其他小電流/小信號則使用比較細的電線,線路末端焊接處有加上不同顏色絕緣套管

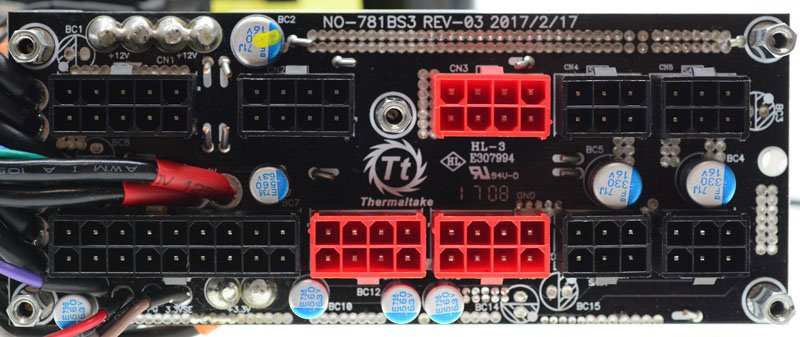

模組化輸出插座板正面使用一些Nippon Chemi-con PSF系列固態電容強化濾波

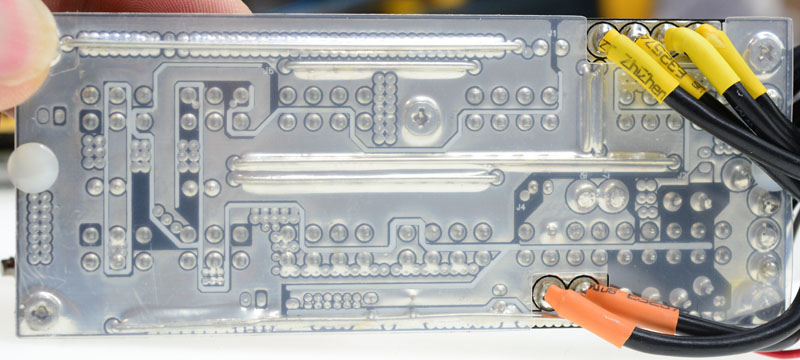

模組化輸出插座板背面大電流路徑採敷錫+金屬實心線強化載流能力,背面也加上絕緣隔板




本體及內部結構心得小結:

1.14公分發光風扇可更改發光模式、關閉燈光,也可控制低負載時是否要運轉,不過為了容納14公分風扇,電源外殼空間明顯大於內部電路板

2.80PLUS金牌效率認證,採用半橋LLC諧振12V功率級+二次側同步整流+DC-DC電路轉換3.3V/5V,確保輸出間彼此影響降到最小,改善交叉調整率

3.採用知名品牌零組件及全日系電容,並提供產品十年保固

4.全模組化設計+黑化扁狀排線,有利於機殼內部整線

5.風扇模式控制開關、輸入保險絲管、突波吸收器沒有包上絕緣套管

6.主電路板與模組化輸出插座板之間完全靠電線連接及傳遞電能,大功率輸出下會有較大損失
