產品特色:

1.比傳統充電方式最大可加快四倍

2.QC3.0VoltiQ雙輸出,可同時對兩個裝置進行充電

3.輸出埠內建辨識晶片,針對不同產品自動調整充電定義及開啟快充

4.具備過電壓/過電流/短路/過溫度保護

5.提供18個月產品保固



產品規格:

1.型號:PBT10

2.電池容量/電量:10000mAh

3.輸入:DC5V/3ADC9V/2ADC12V/1.5A

4.VoltiQ輸出埠:DC5V/2.4A

5.QC3.0輸出埠:DC5V/3ADC9V/2ADC12V/1.5A

6.額定電容量:6700mAh@5V3400mAh@9V2400mAh@12V

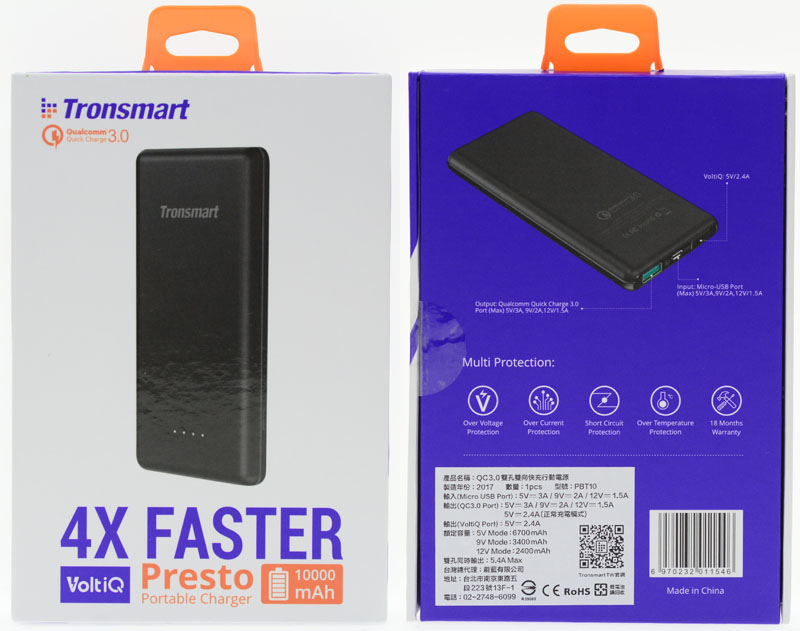

吊卡式外盒包裝正面右上為商標及高通QC3.0標誌,中央印上實體照片,下方印上4X FASTER字樣、VoltiQ智慧辨識標誌、Presto產品名稱及電池容量。背面以實體照片指出輸入/輸出埠、各項保護介紹、產品資訊貼紙,BSMI認證資訊印在貼紙最下方,若需要更多資訊可掃描QR碼連結Tronsmart TW官方網站

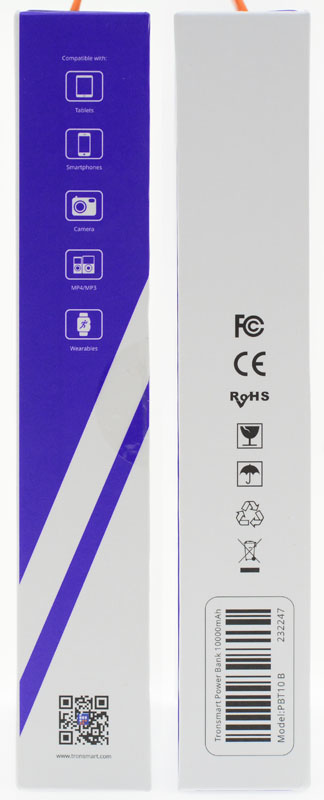

外盒包裝左右側面,印上適用裝置圖示、各項安規認證標誌

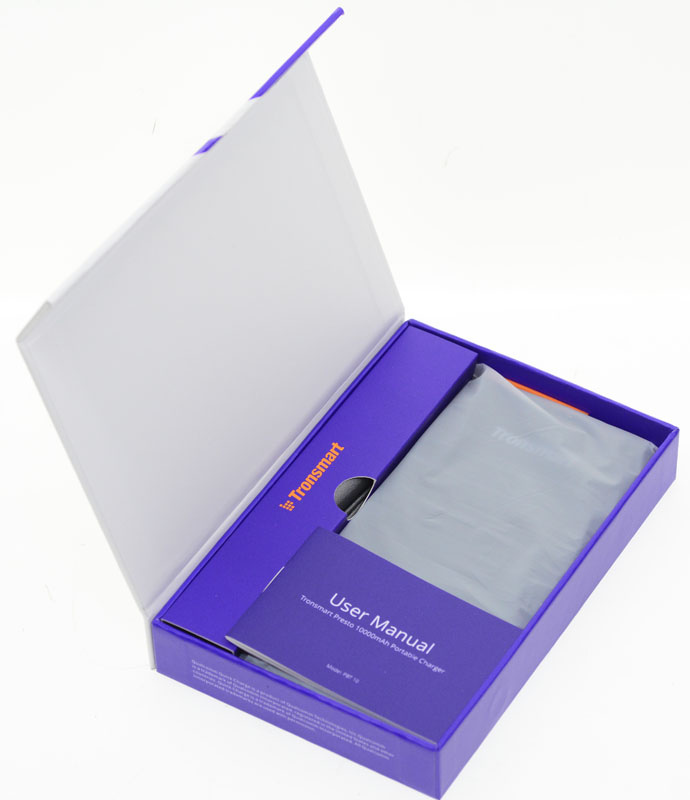

盒蓋為磁吸式設計,本體用塑膠袋包覆,使用說明書放置於本體上,最上方印有Tronsmart的紙盒空間放置收納袋及線材

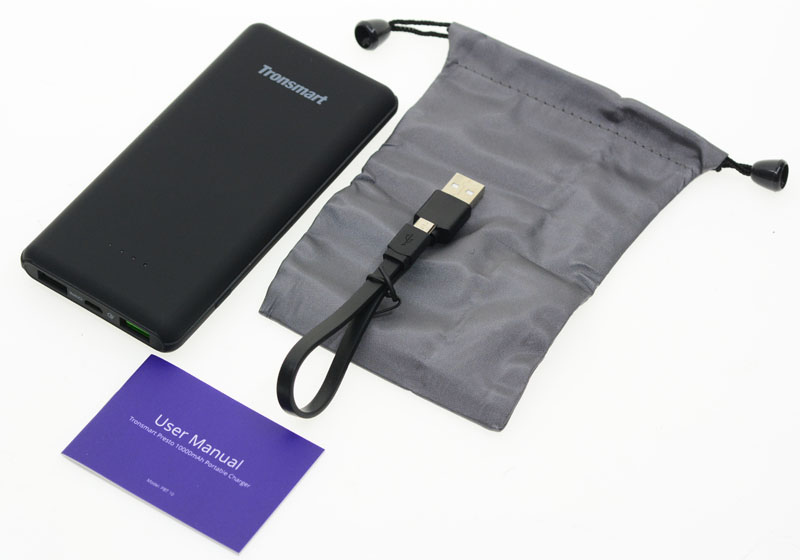

包裝內容物一覽,有行動電源本體、收納袋、Micro-USB充電傳輸線、使用手冊

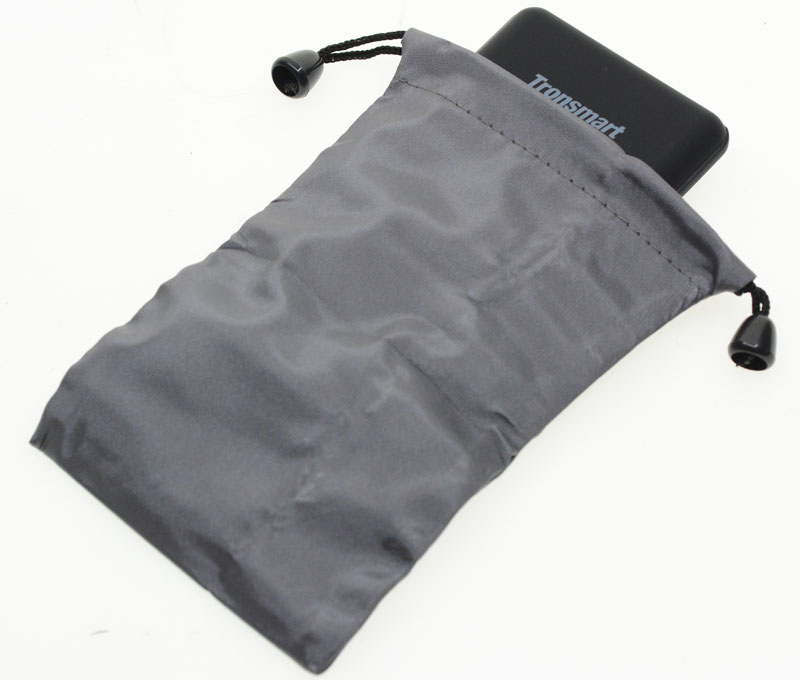

隨附的收納用灰色束口袋

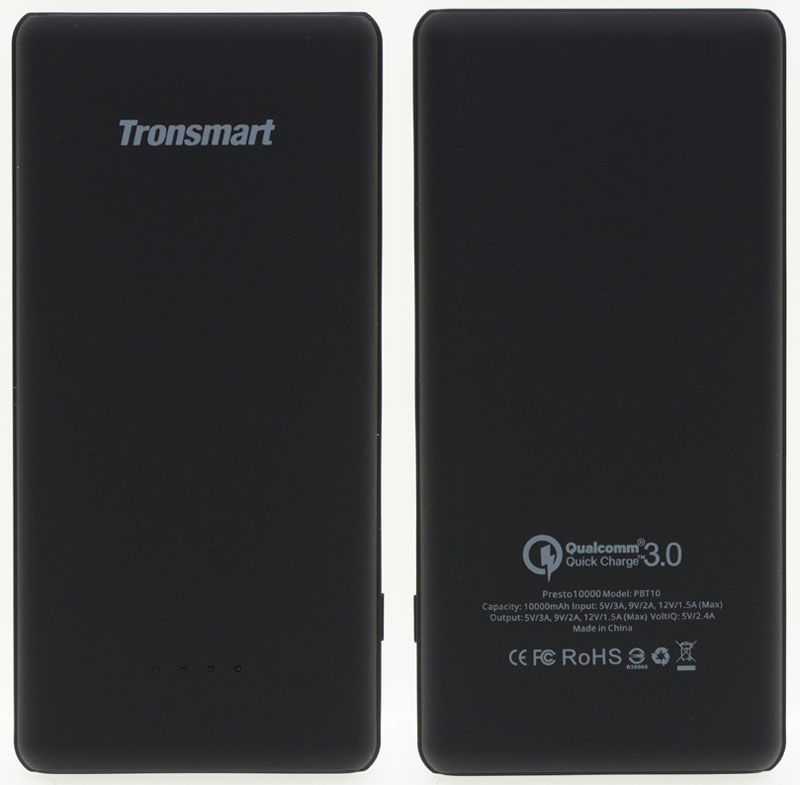

行動電源正面及背面採用黑色類皮革塗裝處理,正面印上Tronsmart商標,產品資訊、認證標誌印在本體背面


電源開關位於其中一個側面

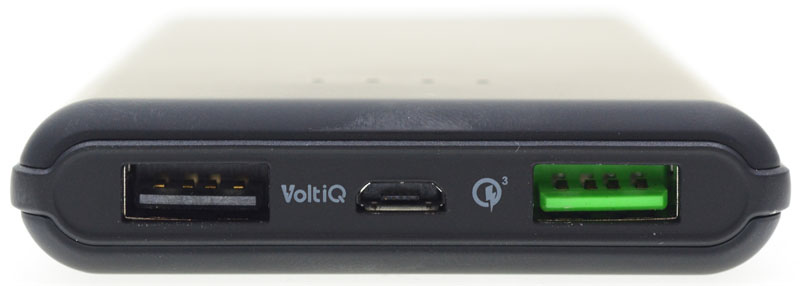

兩組USB A輸出埠中間是充電用Micro USB輸入埠,黑色為VoltiQ輸出埠,綠色為QC3.0輸出埠

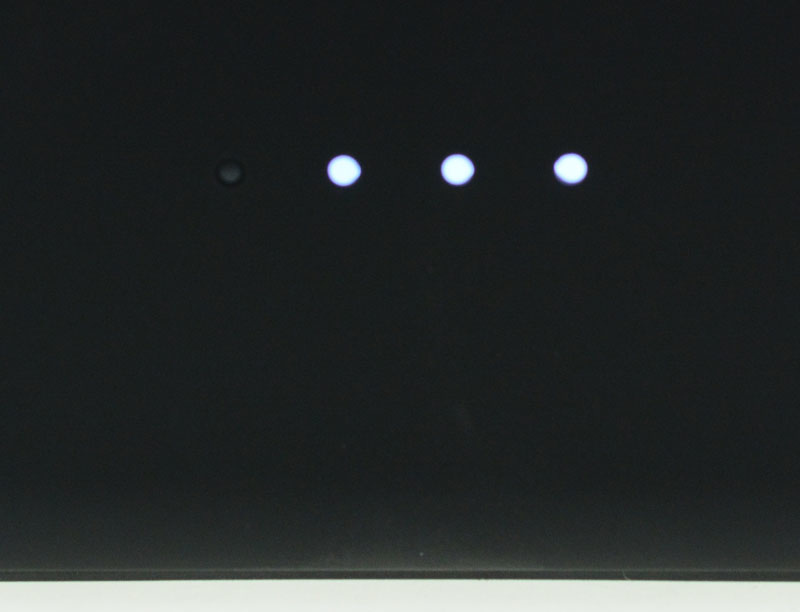

四顆白色LED電量指示燈

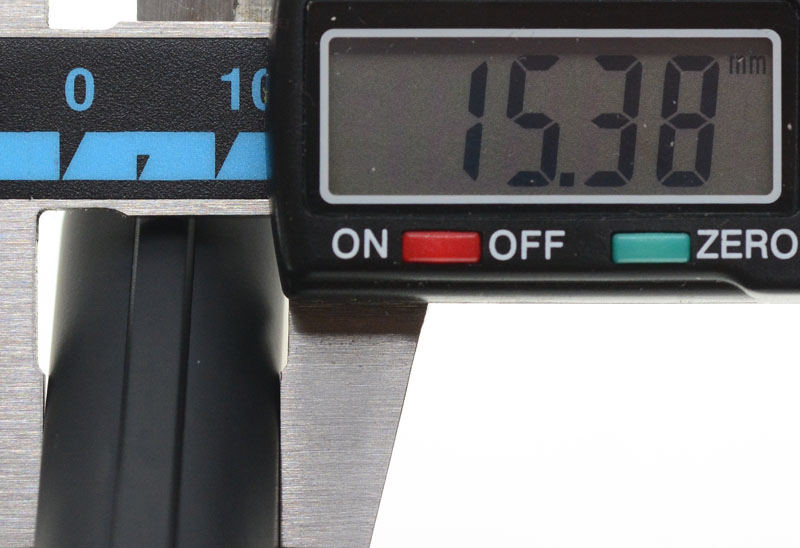

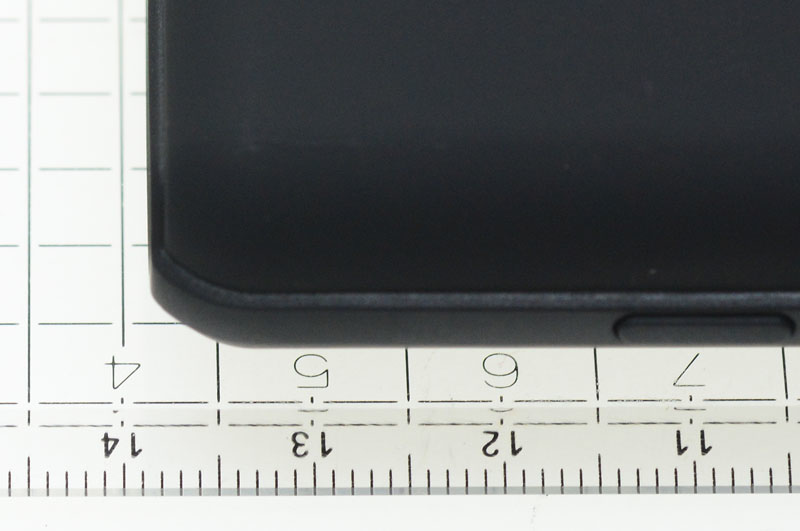

本體厚度為15.4mm

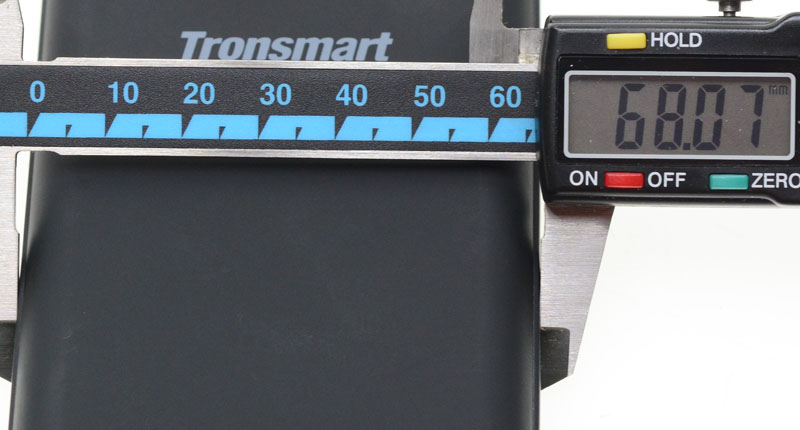

本體寬度為68.1mm


本體長度為138mm


本體重量為214

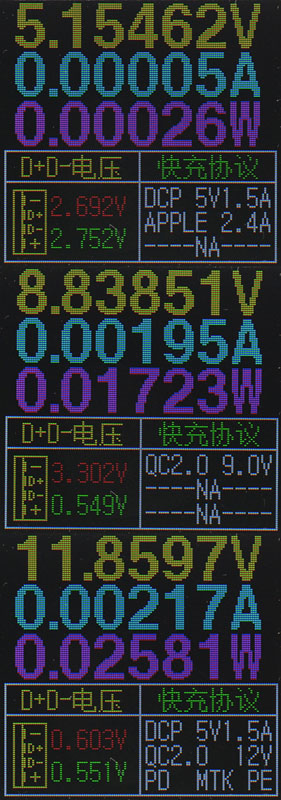

QC3.0輸出埠5V/9V/12V空載輸出電壓

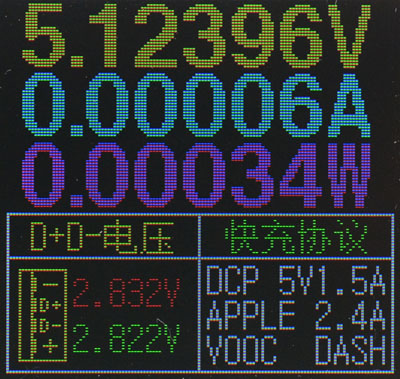

VoltiQ輸出埠空載輸出電壓

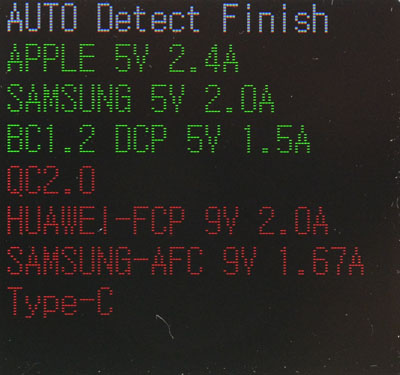

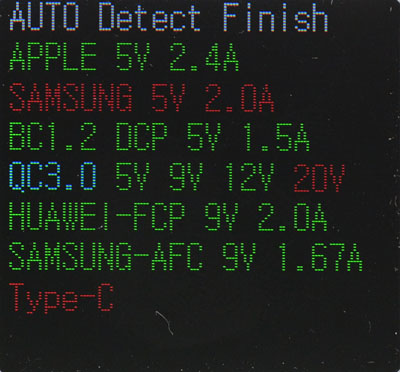

QC3.0輸出埠支援的充電定義有Apple 2.4ABC1.2DCP 1.5AQC2.0/QC3.05V/9V/12VHuawei FCPSAMSUNG AFC


VoltiQ輸出埠支援的充電定義有Apple 2.4ASAMSUNG 2.0ABC1.2DCP 1.5A

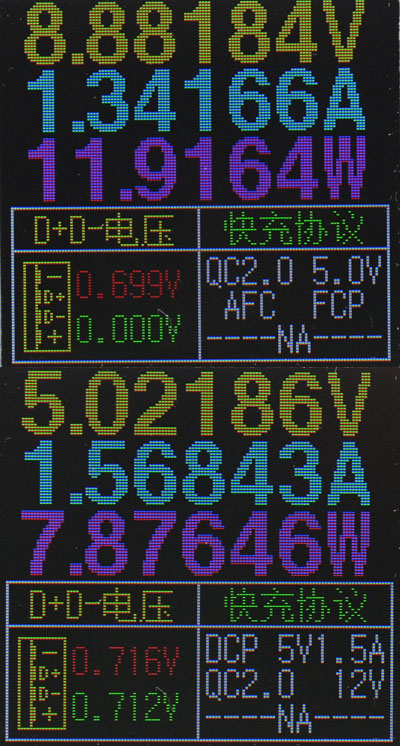

QC3.0輸出埠()VoltiQ輸出埠()對三星S8充電電流

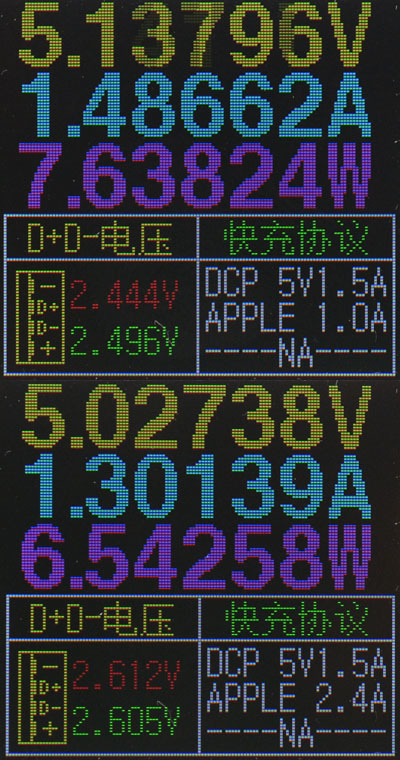

QC3.0輸出埠()VoltiQ輸出埠()Apple iPad2充電電流

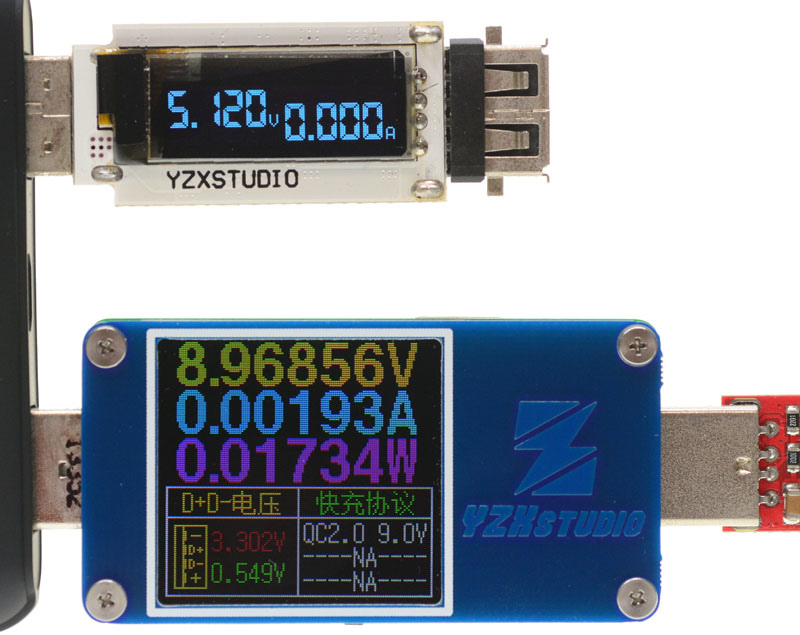

QC3.0/VoltiQ兩個輸出埠可以同時使用,輸出電壓彼此不互相影響

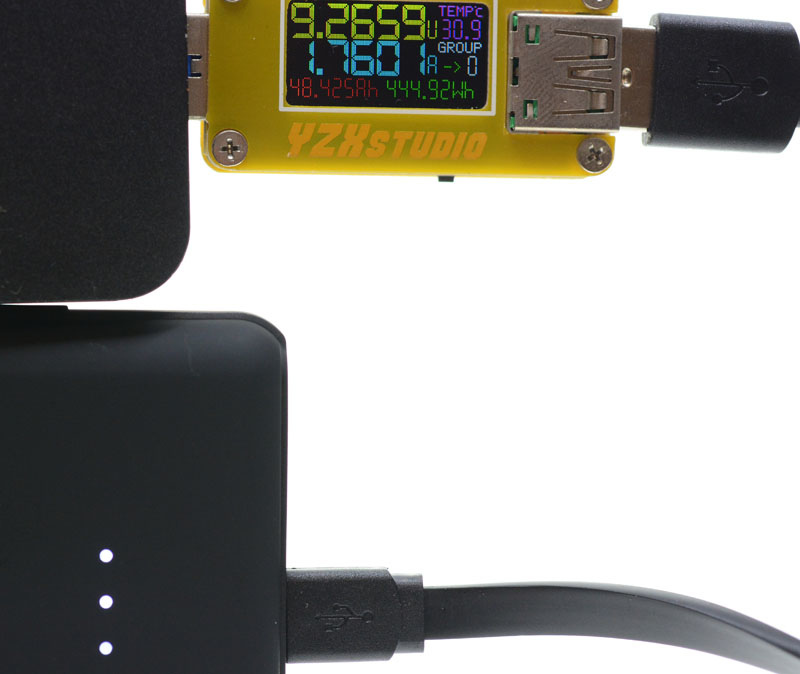

使用支援QC3.0的充電器對其充電,最高電壓僅申請至9V

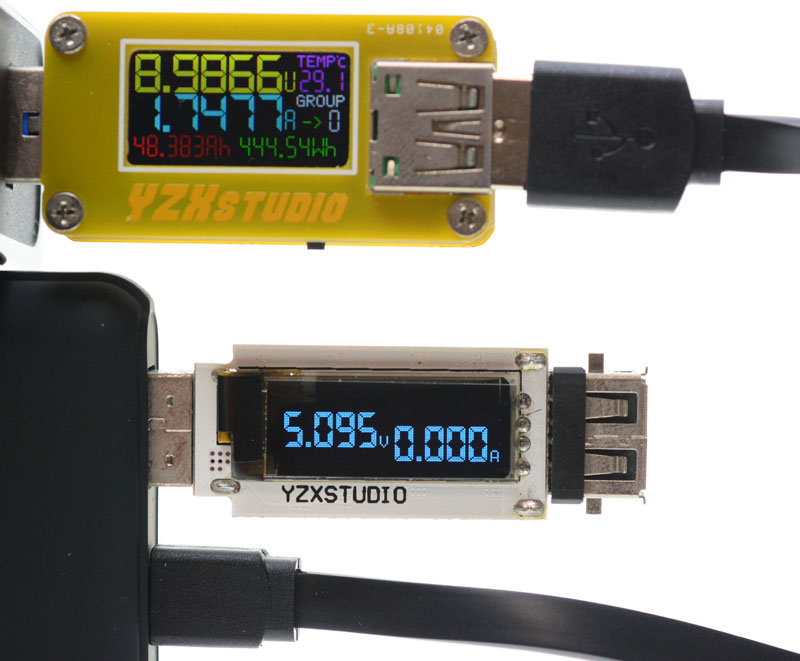

行動電源偵測到充電輸入後就會關閉QC3.0埠輸出,但VoltiQ埠仍可輸出

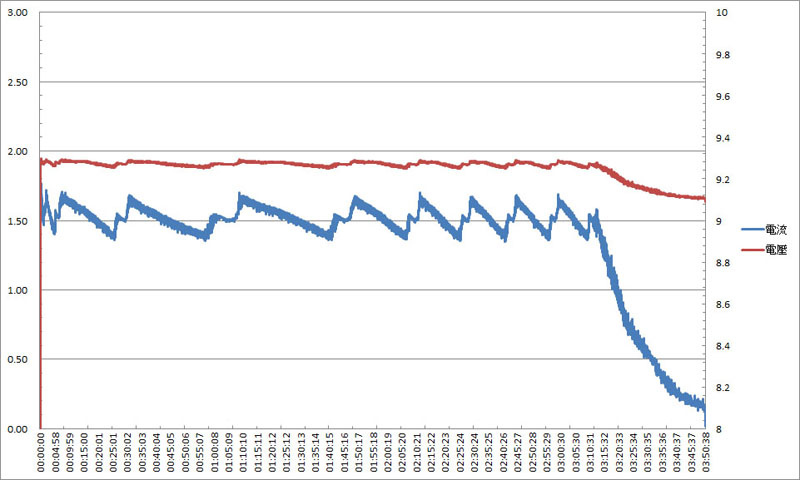

使用QC3.0充電器進行充電時的電壓電流變化,最大電流為1.7A,自電力耗盡至完全充滿的充電時間落在三小時又五十分

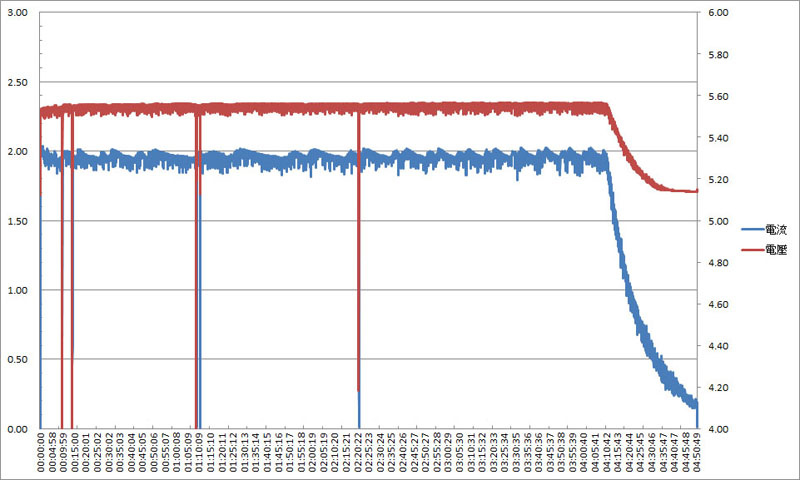

使用輸出電壓較高的5V充電器進行充電時的電壓電流變化,最大充電電流為2A,自電力耗盡至完全充滿的充電時間落在四小時又五十分

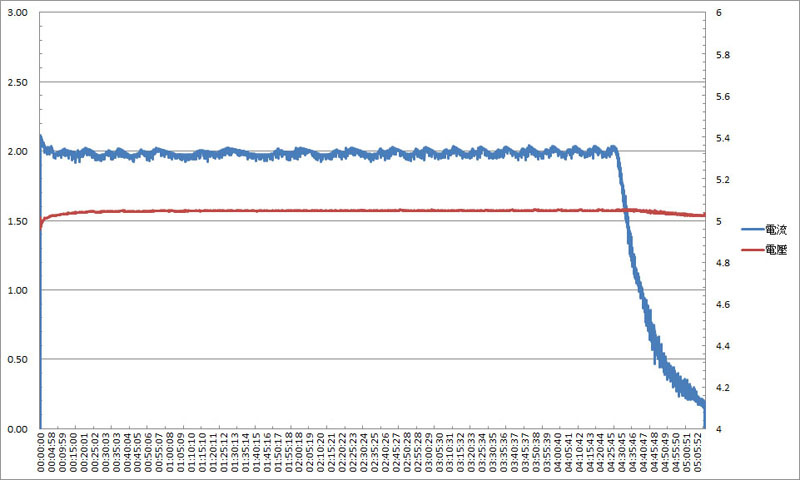

使用輸出電壓接近5V的充電器進行充電時的電壓電流變化,最大充電電流為2A,自電力耗盡至完全充滿的充電時間落在五小時又十分

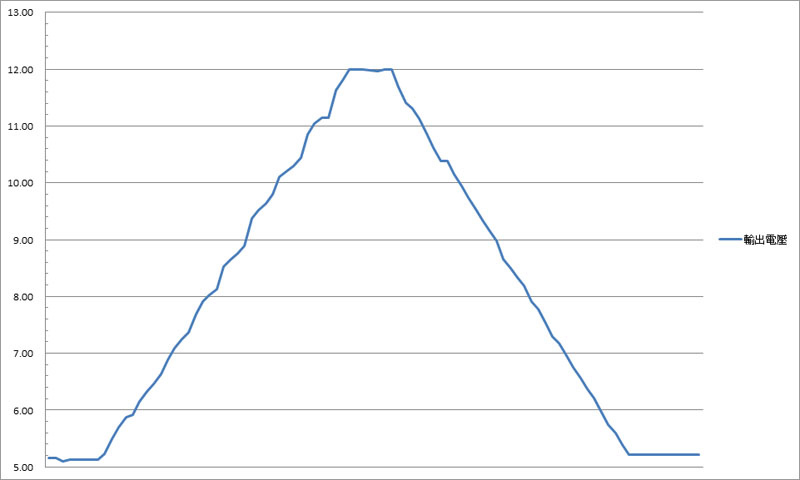

行動電源輸出QC3.0各段電壓申請測試,最低5.21V,最高12V


Tronsmart PBT10行動電源QC3.0輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有94%可用Wh,其他輸出則維持在最高92%、最低86%的可用Wh區間

額定電容量部分,5V測試值均高於其標示的6700mAh9V測試值高於其標示的3400mAh12V測試值均高於其標示的2400mAh

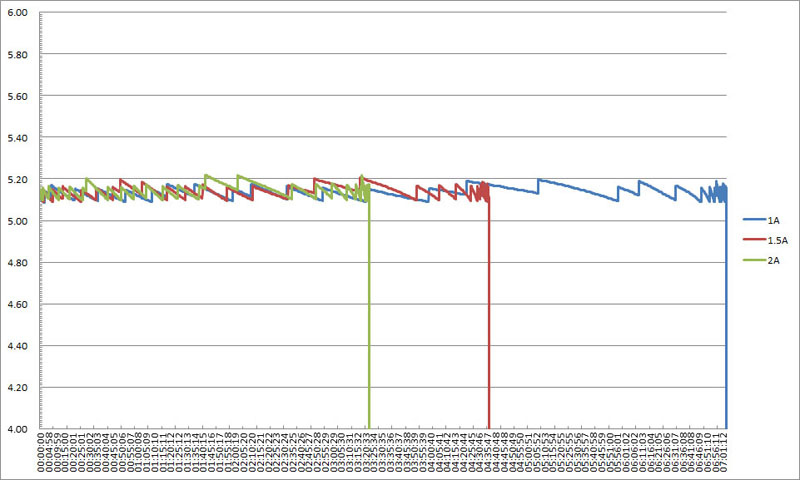

QC3.0輸出埠5V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,輸出電壓在0.1V的範圍中變動

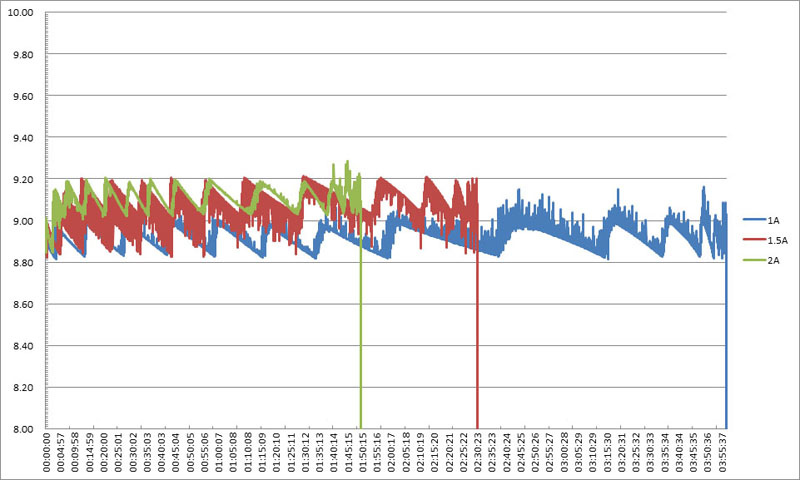

QC3.0輸出埠9V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,輸出電壓在0.4V的範圍中變動

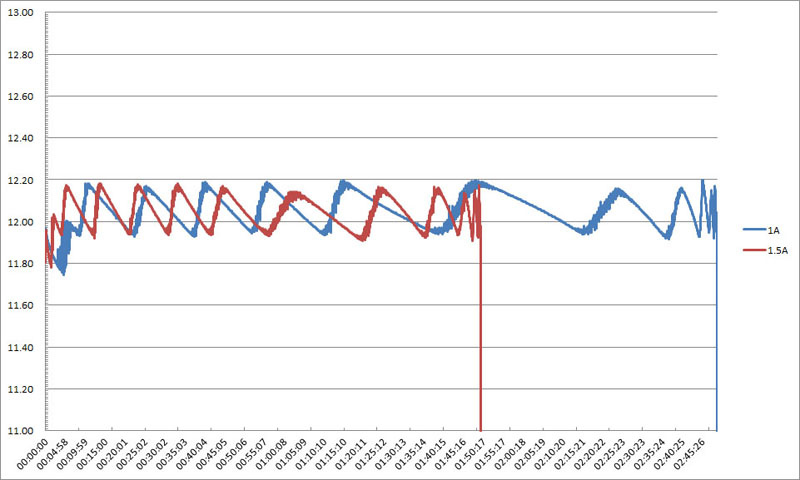

QC3.0輸出埠12V輸出下1A/1.5A的放電電壓與放電時間圖表,輸出電壓在0.3V的範圍中變動

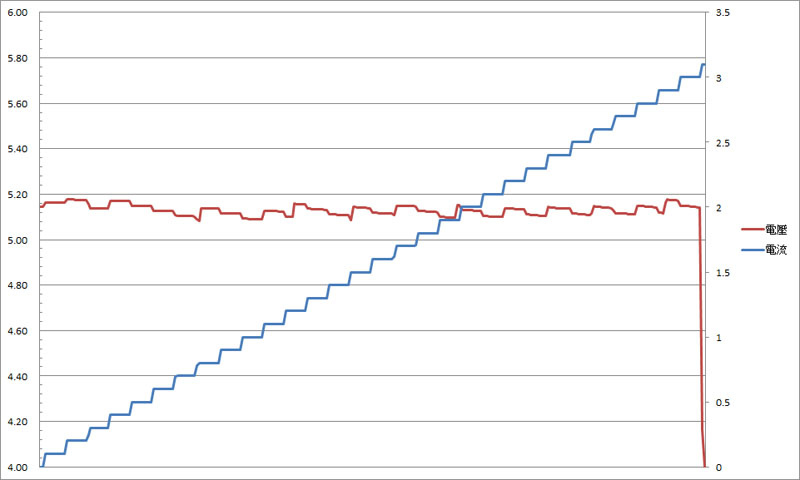

QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3A後,行動電源便會截止輸出

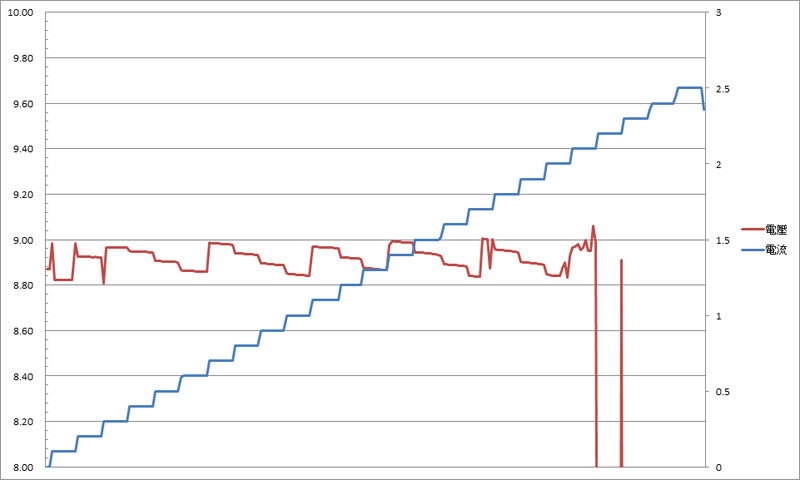

QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.2A後,輸出會產生明顯壓降

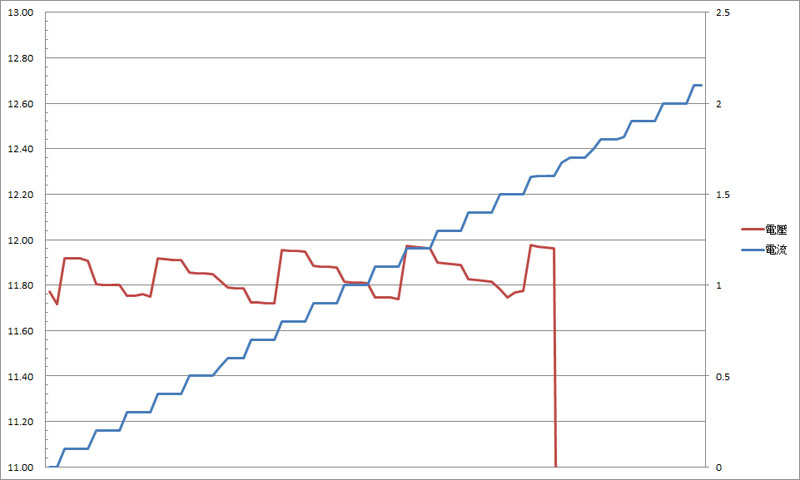

QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過1.6A後,輸出會產生明顯壓降

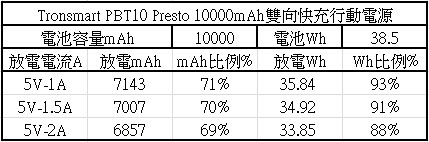

Tronsmart PBT10行動電源VoltiQ輸出埠各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有93%可用Wh,其他輸出則維持在最高91%、最低88%的可用Wh區間

額定電容量部分,測試值均高於其標示的6700mAh

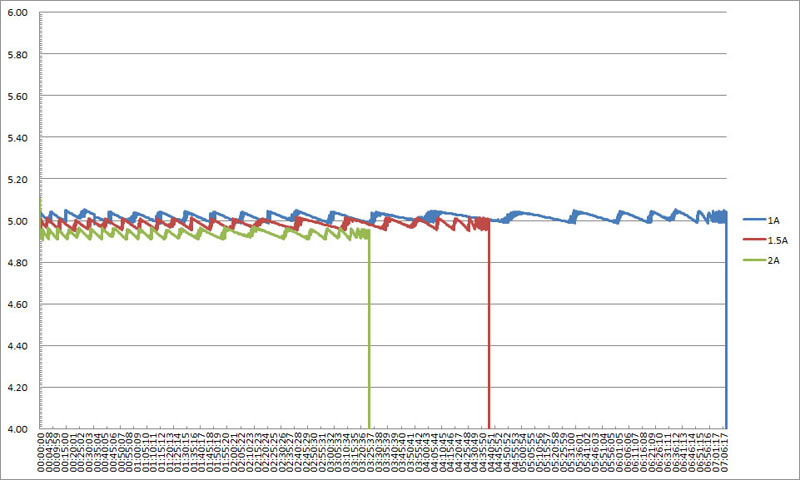

VoltiQ輸出埠1A/1.5A/2A的放電電壓與放電時間圖表,輸出電壓呈現鋸齒狀起伏變化,變化幅度在0.1V以內


VoltiQ輸出埠負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.5A後,輸出會產生明顯壓降




結論:

1.同時提供QC3.0快充輸出埠與VoltiQ 5V輸出埠,並支援多種主流充電定義,可針對不同充電裝置自動調整,也可以雙組輸出同時使用

2.各電壓/電流輸出測試值均滿足其額定電容量標示

3.通過高通QC3.0認證、BSMI認證

4.插入裝置後行動電源會自行啟動,若無偵測到負載,約15秒後便會自動關機

5.雖然輸入標示可支援至12V,不過搭配手上有的QC2.0/QC3.0快充充電器,最高僅能申請到9V

6.輸出電壓呈現鋸齒狀高低起伏變化,隨輸出電壓不同,其幅度在0.1V0.4V之間



報告完畢,謝謝收看
