產品特色:

1.比傳統充電方式最大可加快四倍

2.比起QC2.0充電效率最大可提升35%

3.發熱量最大減低45%

4.針對不同產品自動調整充電定義及開啟快充

5.穩定輸出電壓保護被充電裝置

6.溫度控制在安全範圍中



產品規格:

1.型號:JZ-8KQ3

2.電池容量/電量:8000mAh/29.6Wh

3.輸入:DC5V/9V,最大2.4A

4.5V輸出埠:DC5V/2.4A

5.快充輸出埠:DC5V/3ADC9V/2.4ADC12V/1.5A

6.額定電容量:4480mAh@5V2500mAh@9V1783mAh@12V

7.尺寸:18x69x143mm

8.重量:135



採用吊卡式包裝,行動電源本體與充電線直接裝在正面透明泡殼內


吊卡包裝背面,左邊印上產品規格、產品特色、生產資訊,右邊印上通過的Qualcomm Quick Charge 3.0認證、BSMI認證、UN38.3航空運輸認證及其他安規認證標誌


行動電源正面左下部有銀色tecrous字樣,上半部略微凸出處有一個黑色壓克力面板,插入裝置或按壓開關可開啟電源,電源開啟後黑色壓克力面板處會顯示內部電池電量預估百分比數字,發光顏色為白色,若輸出沒有負載或負載電流過低時,行動電源會自動關閉


本體左右側面採銀色邊框設計,右側面上方有電源開關,左側面上方有Micro USB充電輸入埠


產品資訊、認證標誌印在本體背面下方


正面頂部有兩組USB A輸出埠跟一個照明用LED,黑色為5V輸出埠,藍色為QC3.0輸出埠,快速雙按電源開關可以開啟或關閉照明用LED

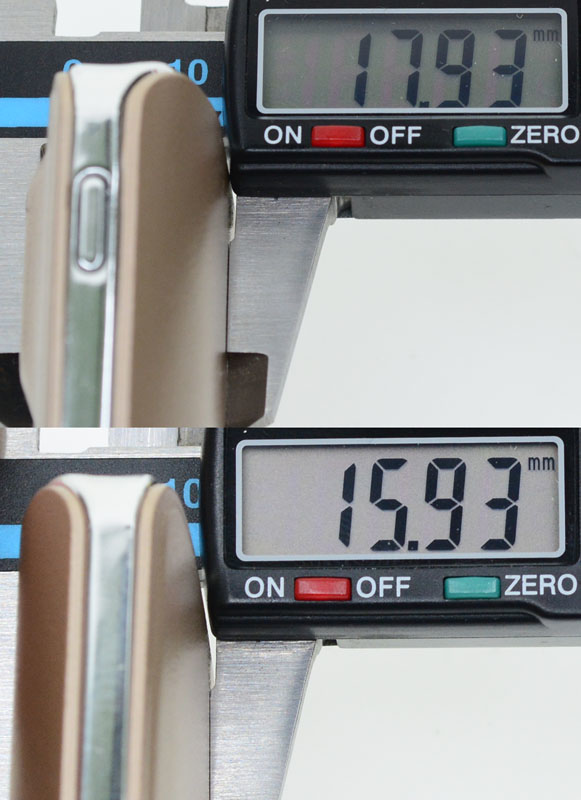

本體厚度最厚的地方(電量顯示面板處)17.9mm,其他部位為15.9mm


本體寬度為69.4mm


本體長度為143mm


本體重量為195


QC3.0輸出埠5V/9V/12V空載輸出電壓


5V輸出埠空載輸出電壓


QC3.0/5V兩個輸出埠可以同時使用,輸出電壓彼此不互相影響


QC3.0輸出埠為快充模式(高於5V電壓輸出)時,電量顯示面板會點亮”QC 3.0”字樣,當5V輸出埠輸出超過100mA後,顯示面板會點亮”OUT 2.4A”字樣,當兩者同時輸出時,會優先顯示QC 3.0字樣

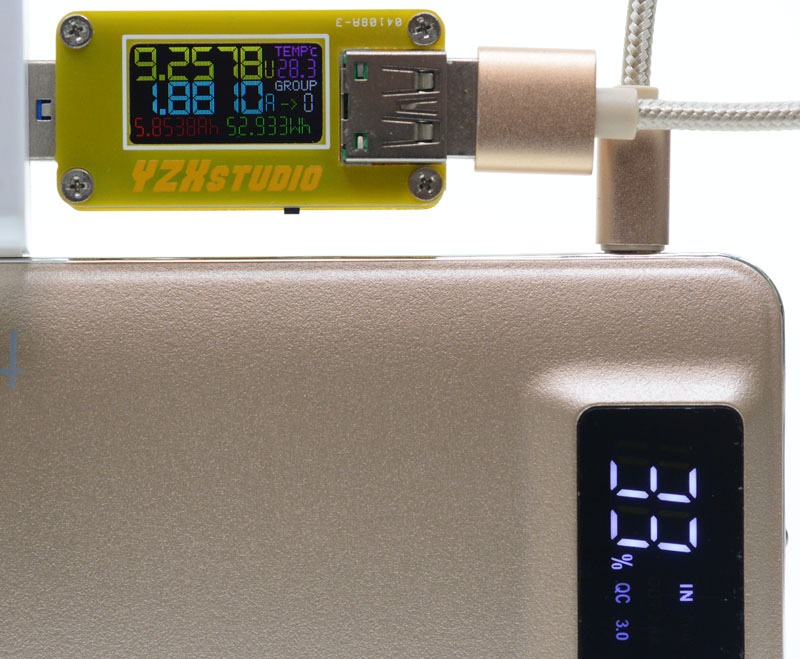

充電輸入時,顯示面板會點亮”IN”字樣,若是使用支援QC2.0/QC3.0快充的充電器,則會申請9V充電電壓,顯示面板也會同時點亮”IN””QC 3.0”字樣


行動電源無法邊充邊用,偵測到充電輸入後就會關閉所有輸出

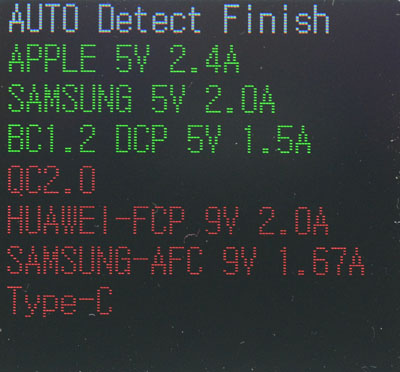

QC3.0輸出埠支援的充電定義有Apple 2.4ABC1.2DCP 1.5AQC2.0/QC3.05V/9V/12V


5V輸出埠支援的充電定義有Apple 2.4ASAMSUNG 2.0ABC1.2DCP 1.5A


QC3.0輸出埠()5V輸出埠()對三星S8充電電流


QC3.0輸出埠()5V輸出埠()Apple iPad2充電電流


使用9V輸入充電時的電壓電流變化,最大充電電流為1.93A,自電力耗盡至完全充滿的充電時間落在三個小時左右


使用5V輸入充電時的電壓電流變化,最大充電電流為1.9A,自電力耗盡至完全充滿的充電時間落在四個半小時以內


行動電源輸出QC3.0各段電壓申請測試,最低4.17V,最高12.64V


tecrous行動電源QC3.0輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有93%可用Wh,其他輸出則維持在最高91%、最低70%的可用Wh區間

額定電容量部分,5V測試值均高於其標示的4480mAh9V/1A9V/1.5A測試值高於其標示的2500mAh12V測試值均高於其標示的1783mAh,僅有9V/2A測試值2471mAh略低於其額定電容量標示值2500mAh


QC3.0輸出埠5V輸出下1A/1.5A/2A的放電電壓與放電時間圖表


QC3.0輸出埠9V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,可以看到2A在放電剛開始沒多久就產生明顯壓降


QC3.0輸出埠12V輸出下1A/1.5A的放電電壓與放電時間圖表,可以看到1.5A在放電剛開始沒多久就產生明顯壓降,中間電壓雖略有提升,但後續仍然繼續壓降


QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,輸出電流達1.1A2.2A3.2A會略微提升輸出電壓,當輸出電流超過3.3A後,行動電源便會截止輸出

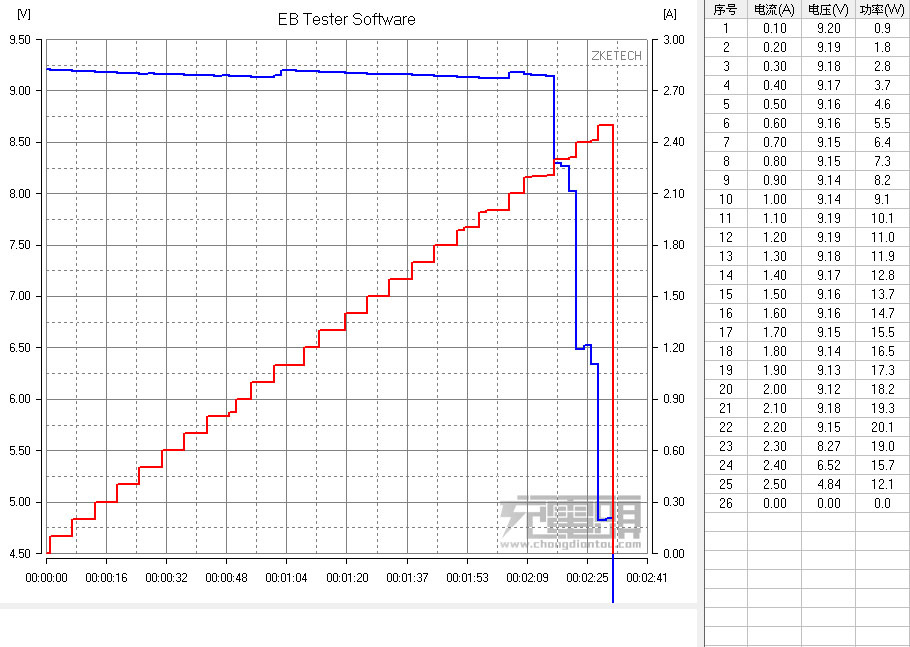

QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,輸出電流達1.1A2.1A會略微提升輸出電壓,當輸出電流超過2.2A後,輸出會產生明顯壓降


QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,輸出電流達1.1A會略微提升輸出電壓,當輸出電流超過1.7A後,輸出會產生明顯壓降

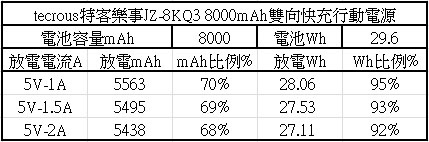

tecrous行動電源5V輸出埠各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有95%可用Wh,其他輸出則維持在最高93%、最低92%的可用Wh區間

額定電容量部分,測試值均高於其標示的4480mAh


5V輸出埠1A/1.5A/2A的放電電壓與放電時間圖表,輸出電壓呈現鋸齒狀起伏變化,變化幅度在0.1V以內


5V輸出埠負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.2A後,行動電源便會截止輸出




結論:

1.數字式電量顯示判讀較為直覺,狀態指示燈號容易了解行動電源輸入/輸出狀態

2.同時提供快充輸出埠與5V輸出埠,可針對不同充電裝置使用,也可以雙組輸出同時使用

3.通過UN38.3航空運輸認證、高通QC3.0認證、BSMI認證,廠商投保產物保險表示對其品質有信心

4.插入裝置後行動電源會自行啟動,若輸出電流未超過150mA,約15秒後便會自動關機

5.9V/2A外各段輸出測試值均滿足其額定電容量標示

6. 9V/2A12V/1.5A連續放電開始沒多久就會出現明顯壓降,表示大功率輸出的持久性不佳,與標示最大值有落差

7.5V輸出埠電壓呈現鋸齒狀高低起伏變化,其幅度在0.1V以內



報告完畢,謝謝收看
