CDQ02ZM產品規格:

1.輸入:100-240VAC1.2A50-60Hz

2.額定功率:45W

3.USB-C輸出:PD 5V/3A9V/3A12V/3A15V/3A20V/2.25A

4.代工廠商:DVE帝聞科技(龍川)

5.尺寸:60x28x57mm

6.重量:101



外盒正面,全白色紙盒正面印上實體外觀圖及產品名稱

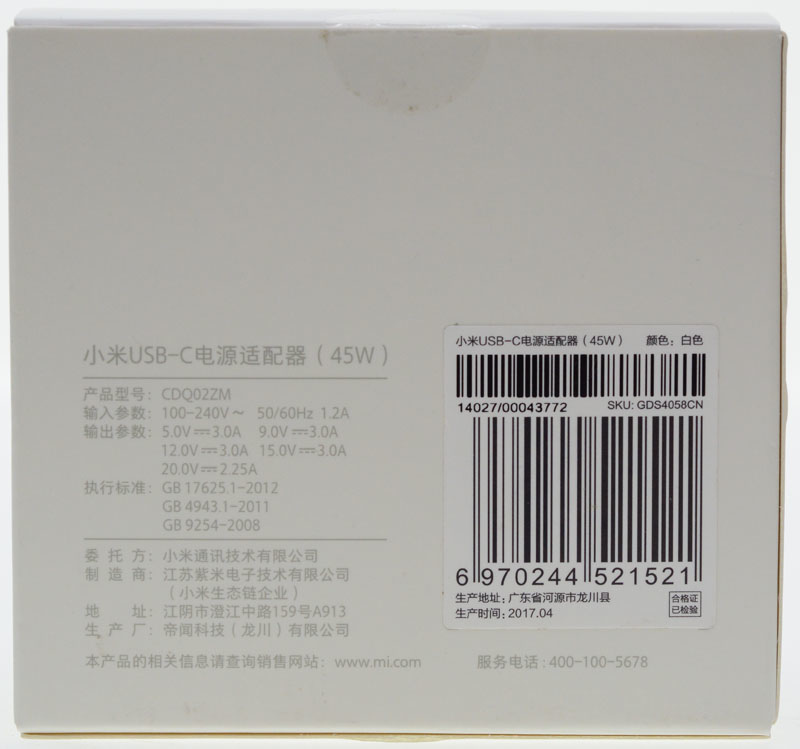

外盒背面有產品規格資訊及產品管理用條碼貼紙

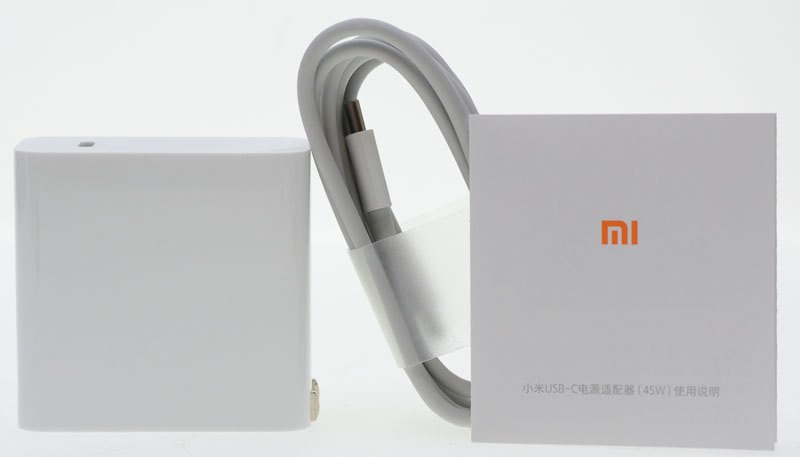

包裝內容有充電器本體、雙頭Type-C充電傳輸線及說明書


充電器上僅有一個USB Type-C輸出埠

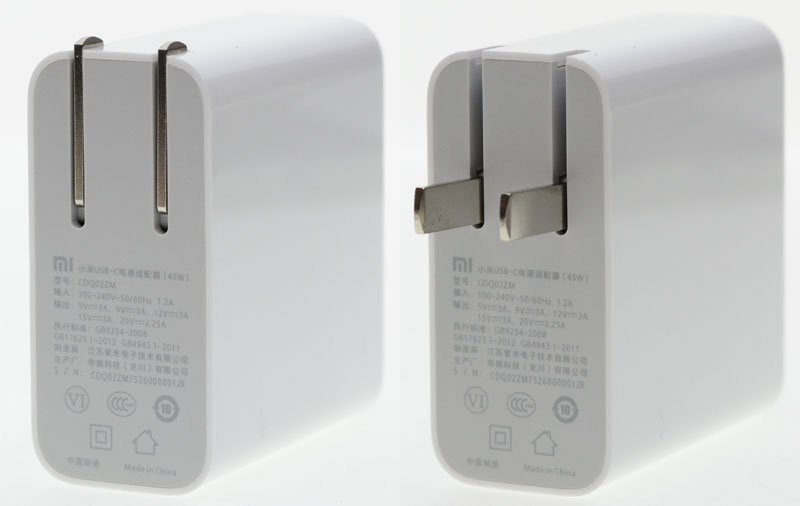

本體內建折疊式平行插頭,收折後方便攜帶

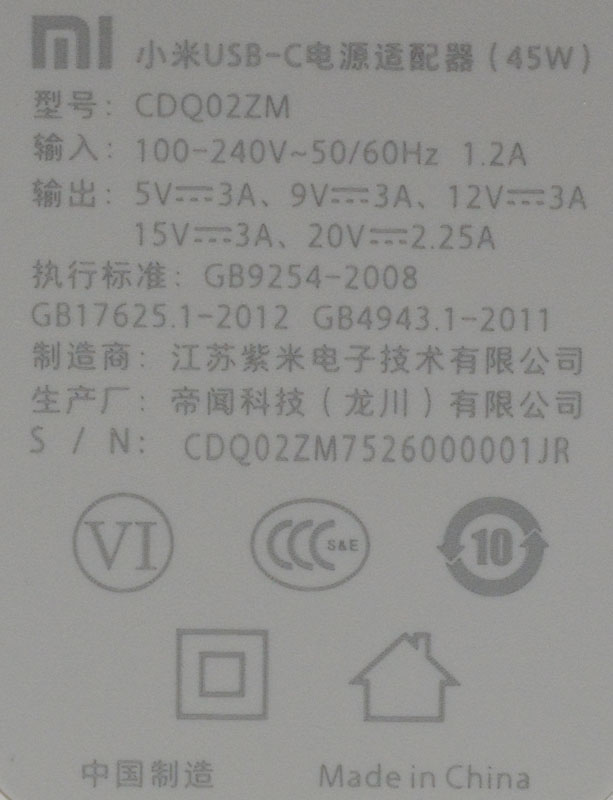

背面摺疊式插頭下方印有產品型號、輸入/輸出規格資訊、製造/生產廠商資訊、序號、產地

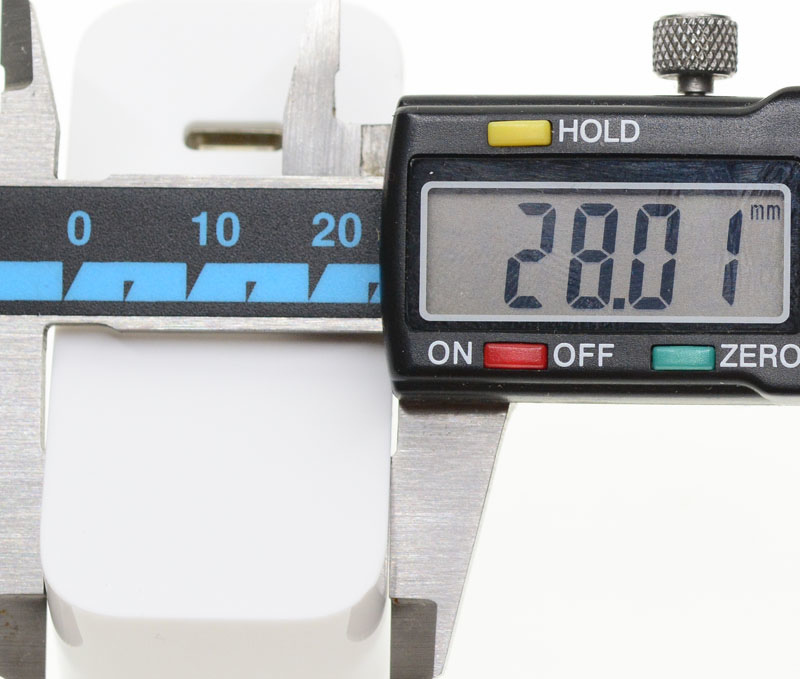

本體寬度為28mm

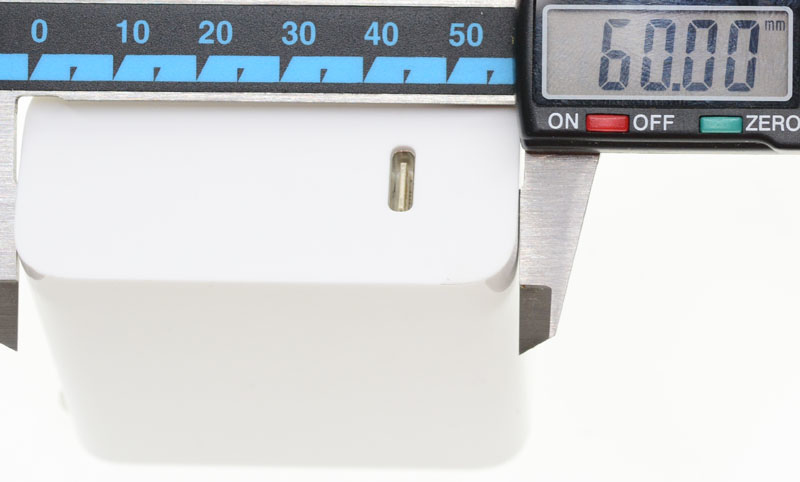

本體高度為60mm

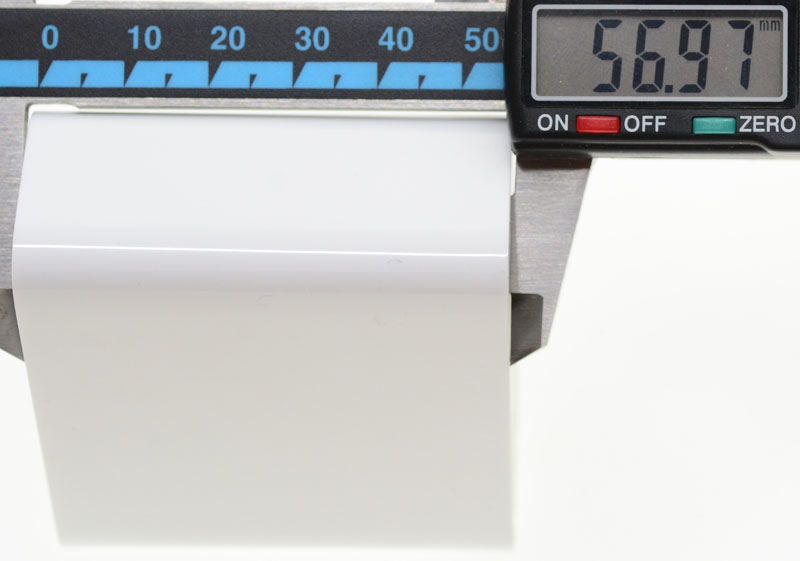

本體長度為57mm


本體重量為101

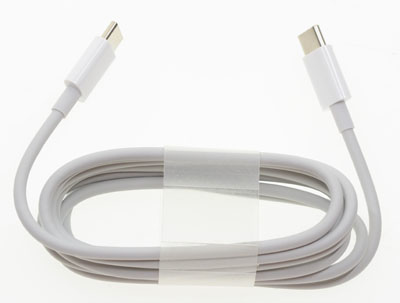

隨附150公分長雙頭Type-C純白色線材

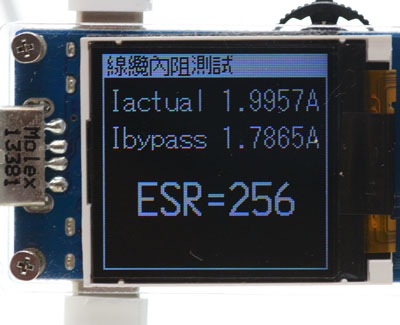

2A下等效內阻為256mΩ


支援的充電定義有BC1.2DCP 1.5AQC2.0/QC3.05V/9V/12VType-C

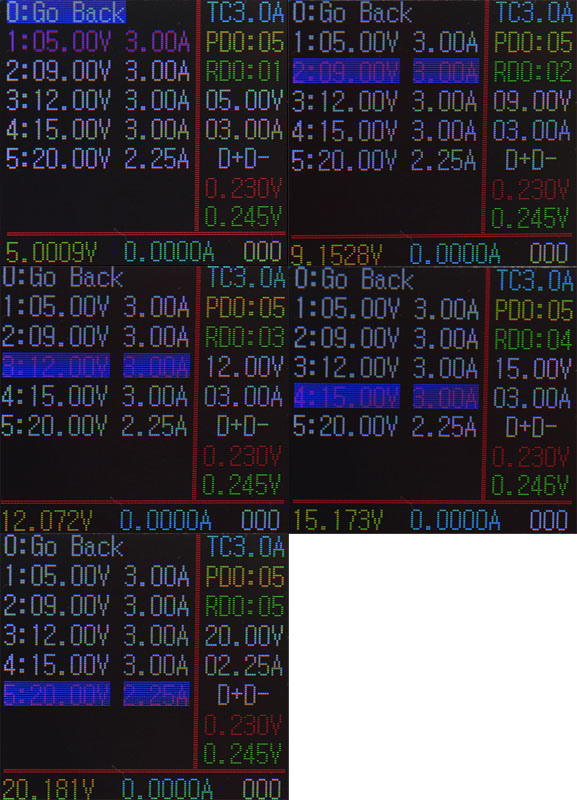

輸出埠5V/9V/12V/15V/20V空載輸出電壓(每格左下角黃色數字)

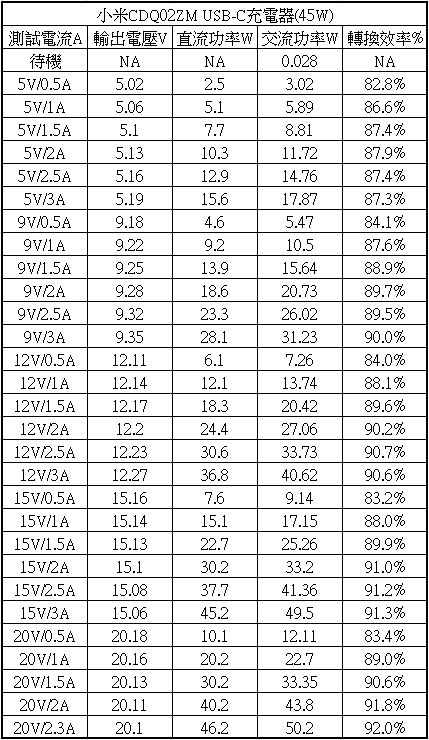

輸出埠各段電壓及電流轉換效率表,最高效率點出現在20V/2.3A下,可達92%轉換效率,最低轉換效率也有82.8%(輸出5V/0.5A)

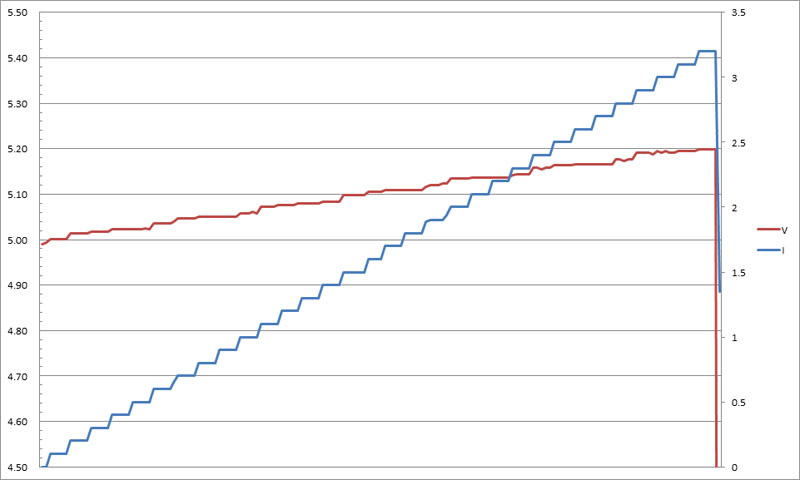

輸出埠5V負載測試圖,輸出電壓隨電流增加而增加,當輸出電流超過3.2A後,充電器便會截止輸出

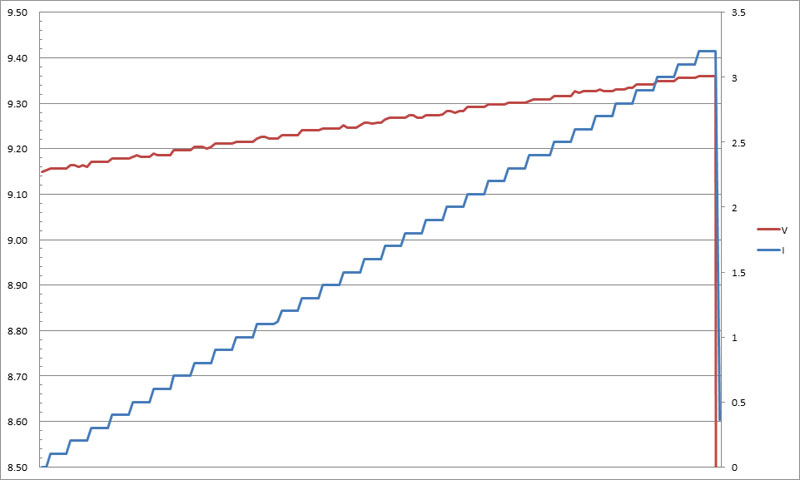

輸出埠9V負載測試圖,輸出電壓隨電流增加而增加,當輸出電流超過3.2A後,充電器便會截止輸出

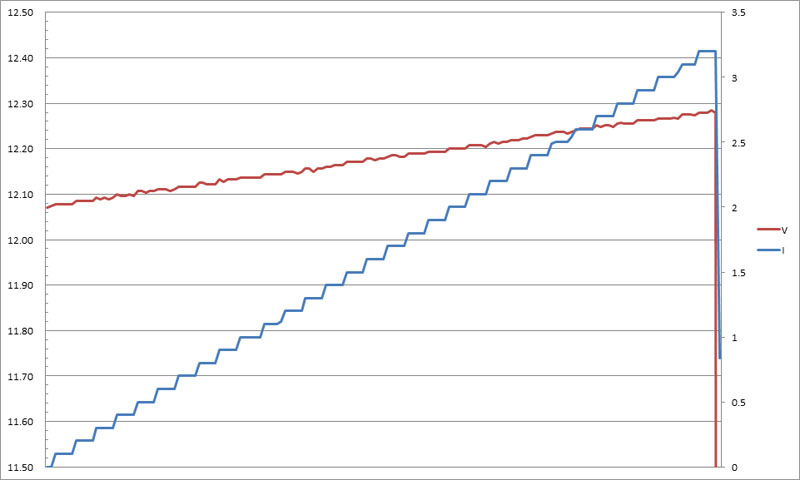

輸出埠12V負載測試圖,輸出電壓隨電流增加而增加,當輸出電流超過3.2A後,充電器便會截止輸出

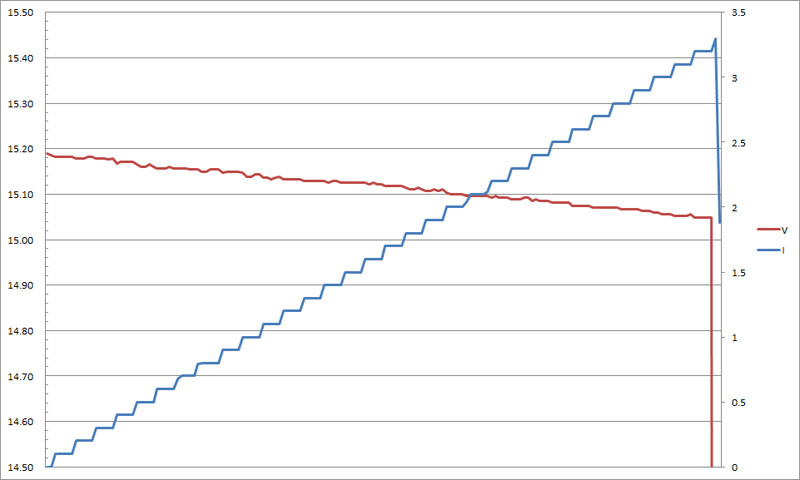

輸出埠15V負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.2A後,充電器便會截止輸出

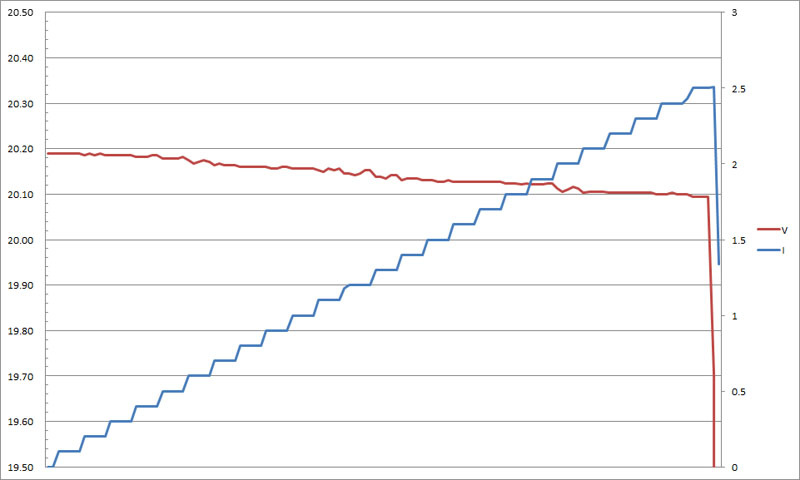

輸出埠20V負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.5A後,充電器便會截止輸出

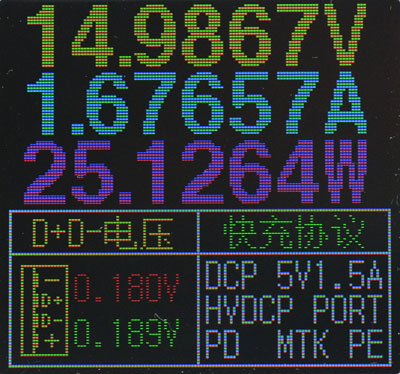

使用小米USB-C PD充電器對支援PD充電輸入的紫米10號行動電源充電,可申請15V電壓

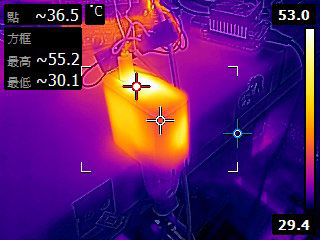

輸出45W(15V/3A)下二十分鐘後外部紅外線熱影像圖




報告完畢,謝謝收看
