按此觀看- Antec EDGE 650全模組化電源供應器拆解

測試一:

使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像

電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V

測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限(12V26A)3.3V/5V則受限於電源本體總和功率輸出能力

使用設備為ZenTech 2600四機電子負載(消耗電力)HIOKI 3332 POWER HiTESTER(測試交流輸入功率)SANWA PC5000數位電表(測試線組末端的各組輸出電壓)

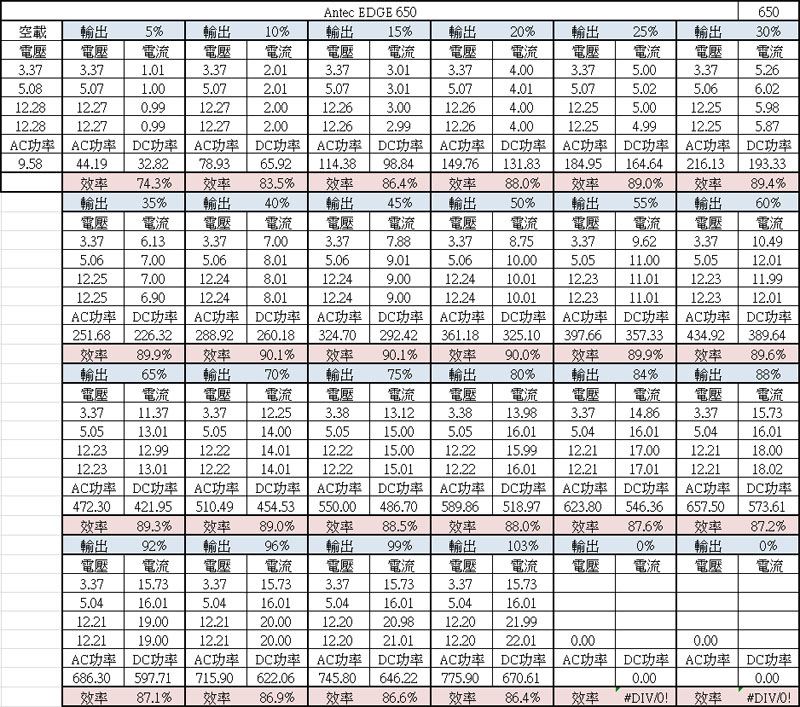

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出88%3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加


各輸出百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)

輸出20%轉換效率為88%,輸出50%轉換效率為90%,符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率的要求,輸出99%效率為86.6%,略低於80PLUS金牌認證100%輸出87%效率的要求0.4%

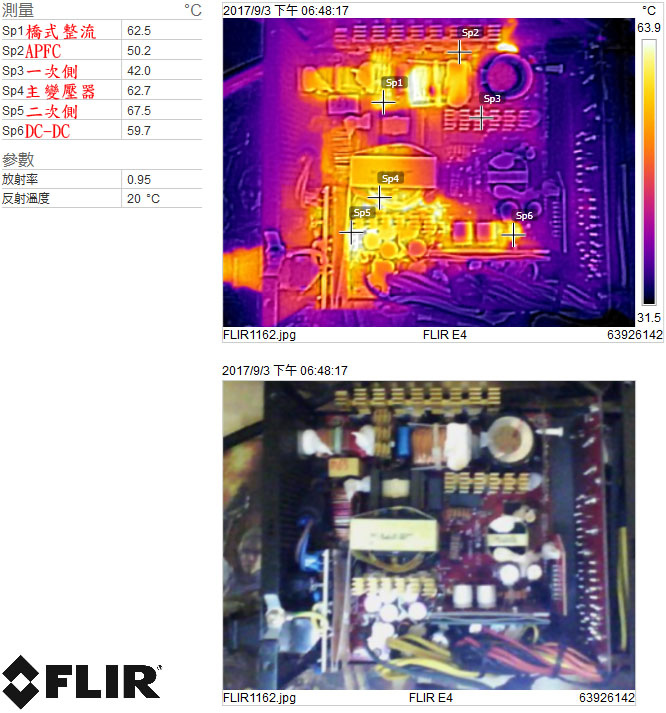

綜合輸出99%下電源供應器內部紅外線熱影像圖,溫度較高部分是二次側區域,為67.5℃,橋式整流與主變壓器也有62℃左右的溫度


12V輸出下各段轉換效率表,這時僅對12V負載測試,3.3V/5V維持空載,5V電壓於12V輸出0%100%之間增加10mV3.3V則沒有改變


12V輸出各百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)

輸出23%轉換效率為89.1%51%轉換效率為91%102%轉換效率為88.1%,均符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率、100%輸出87%效率的要求

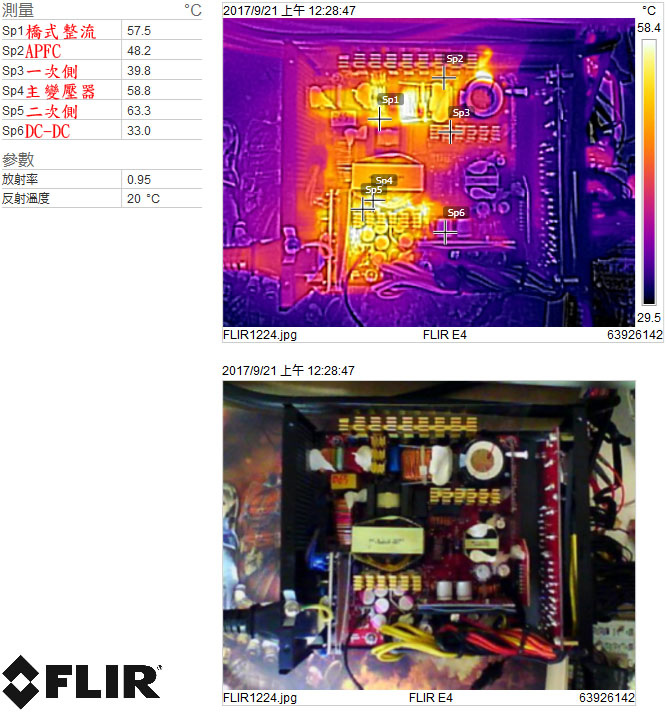

12V輸出102%下電源供應器內部紅外線熱影像圖,二次側區域同樣是溫度最高處,為63.3


12V輸出102%下電源供應器模組化輸出插座紅外線熱影像圖,CPU/PCIE模組化輸出插座處溫度為38.7




測試二:

使用常見的電腦配備實際上機運作,使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化,並繪製成圖表

此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下,其直流耗電量約在600W左右



3.3V電壓記錄,電壓最高與最低點差異為7.5mV


5V電壓記錄,電壓最高與最低點差異為6.4mV


主機板12V電壓記錄,電壓最高與最低點差異為71mV


處理器12V電壓記錄,電壓最高與最低點差異為43mV

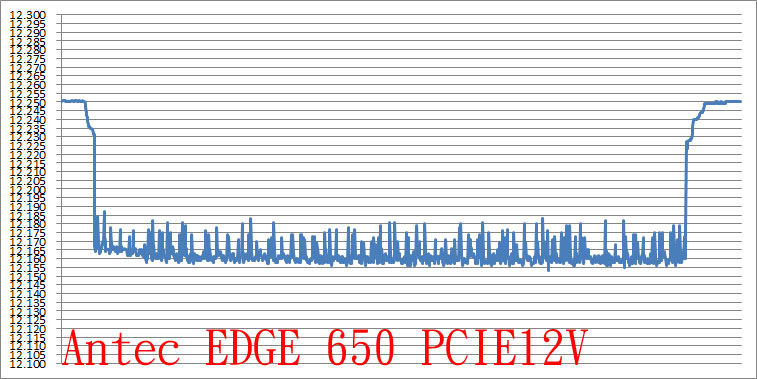

顯示卡12V電壓記錄,電壓最高與最低點差異為98mV




測試三:

使用示波器搭配電子負載進行靜態負載下低頻及高頻輸出漣波測量及動態負載測試,動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試暫態響應能力

使用設備:Tektronix TDS3014B數位示波器



示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波型為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型,CH2/CH3/CH4垂直每格20mV

3.3V/16A5V/16A12V/42A輸出下12V/5V/3.3V各路低頻漣波分別為32.8mV/33.2mV/11.2mV


3.3V/16A5V/16A12V/42A輸出下12V/5V/3.3V各路高頻漣波分別為20mV/18.4mV/7.6mV


各路動態負載參數設定

3.3V5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好



3.3V啟動動態負載,最大變動幅度為322mV,同時造成5V產生74mV12V產生76mV的變動

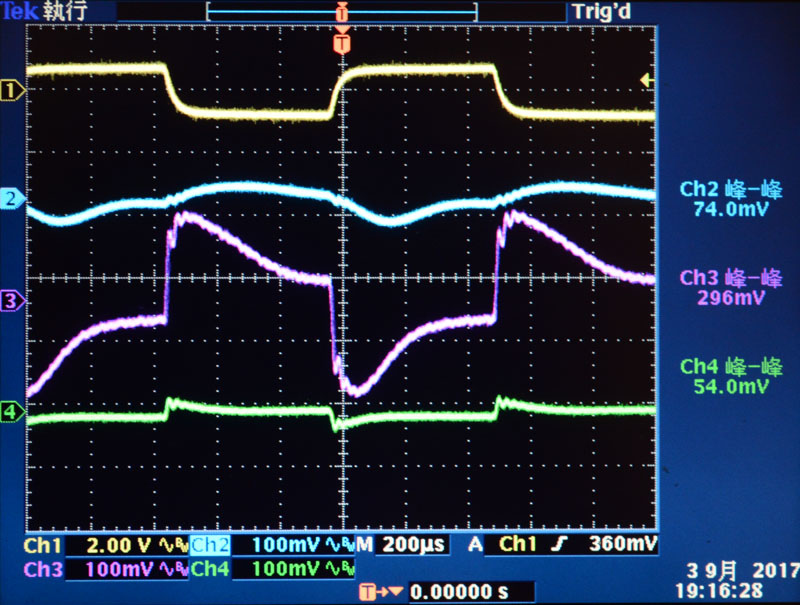

5V啟動動態負載,最大變動幅度為296mV,同時造成3.3V產生54mV12V產生74mV的變動


12V啟動動態負載,最大變動幅度為348mV,同時造成3.3V產生52mV5V產生40mV的變動




各項測試結果簡單總結:

115V輸入下要符合80PLUS金牌認證,其輸出百分比及轉換效率要求分別為20%輸出87%效率、50%輸出90%效率、100%輸出87%效率。Antec EDGE 650W在純12V23%/51%/102%輸出均可符合80PLUS金牌認證的轉換效率要求,加上3.3V/5V輸出後,輸出20%轉換效率為88%,輸出50%轉換效率為90%,亦符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率的要求,不過輸出99%效率為86.6%,比起80PLUS金牌認證100%輸出87%效率要求略低0.4%



從內部紅外線溫度圖來看,Antec EDGE 650W採用大尺寸風扇覆蓋整片電路板,加上主要發熱元件都在風扇氣流覆蓋區,整體溫度數值平均,沒有看到單一元件溫度特別高的區域。純12V輸出下因為CPU/PCIE模組化線組插座承受12V電流流過,比起其他模組化插座有較明顯溫升



實際使用電腦配備測試輸出負載能力,各路電壓開始/結束時最大變動幅度以顯示卡12V98mV最為明顯,主機板12V最大變動幅度為71mV,處理器12V最大變動幅度為43mV3.3V/5V最大變動幅度分別為7.5mV/6.4mV



輸出漣波測試,電源供應器於3.3V/16A5V/16A12V/42A靜態負載下的漣波表現分別為11.2mV(3.3V)/33.2mV(5V)/32.8mV(12V)。動態負載測試方面,12V/3.3V有比較大的變動幅度348mV/322mV,另外因為3.3V/5V均透過12V轉換而來,所以其中一組加上動態負載時會有出現其他輸出受影響狀況



報告完畢,謝謝收看
