QB820產品特色:

1.紫米10號行動電源具備多項保護設計,無論是充電、放電還是待機,隨時都可避免發生過充/過放/高溫/短路等異常狀況,為行動電源本體及連接的裝置提供可靠保障

2.快速的充放電效率,並支援雙向USB-C PD 5-20V寬範圍電壓輸入及輸出,最大總和功率可達45W

3.內建智慧USB充電辨識晶片,提供多種充電定義,對手機/平板/筆電等數位行動裝置充電相容性高,也支援高通QC3.0快充規格

4.使用知名品牌鋰聚合電池及充放電控制電源晶片,確保產品品質及性能表現



QB820產品規格:

電池能量:7.2V 9750mAh/10000mAh(最小值/標稱值)70.2Wh/72Wh(最小值/標稱值)

電池最高充電電壓:8.4V

輸入參數:DC5-20V,最大45W

USB-C輸出參數:DC5V/9V/12V/15V/20V,最大40W

USB-A輸出參數:每埠5V/2A9V/2A12V/1.5A,最大18W,兩組USB-A同時使用時只允許5V輸出

USB-C+USB-A總和輸出功率:最大45W

充電時間:約3.8小時(DC5-20V 45W USB PD充電器)、約5.5小時(9V/2A12V/1.5A充電器搭配隨附充電線)、約8.7小時(5V/2A充電器搭配隨附充電線)

使用溫度:0-50

尺寸規格:160.4x81.8x21mm

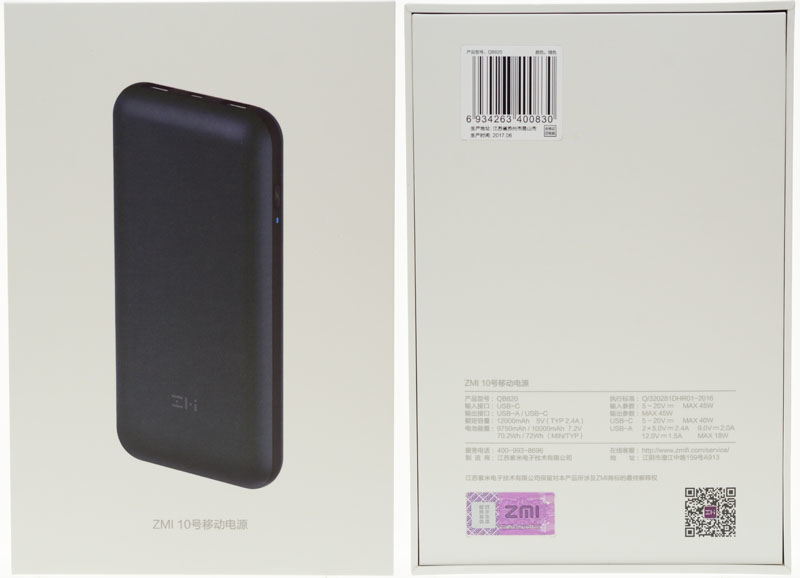

外盒包裝採用小米/紫米一貫純白色包裝,正面有實體圖片,圖片下方印上產品名稱,背面有序號條碼、詳細產品規格/生產資訊、防偽檢查標籤、官方網站QR code

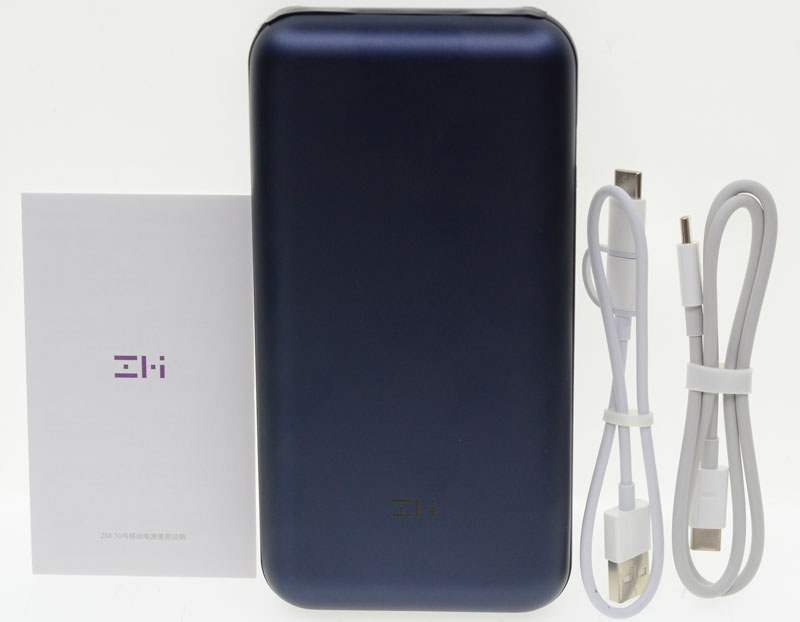

包裝內容,有行動電源本體、使用說明書、USB-A to Micro-USB/USB-C兩用線、雙頭USB-C

行動電源本體正面及背面採用陽極處理鋁合金外殼,外圍邊角採圓弧設計

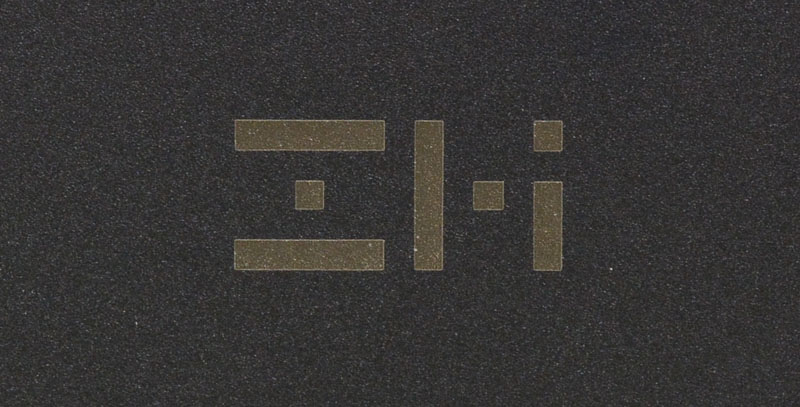

在正面下方有雷射刻印的ZMI紫米商標

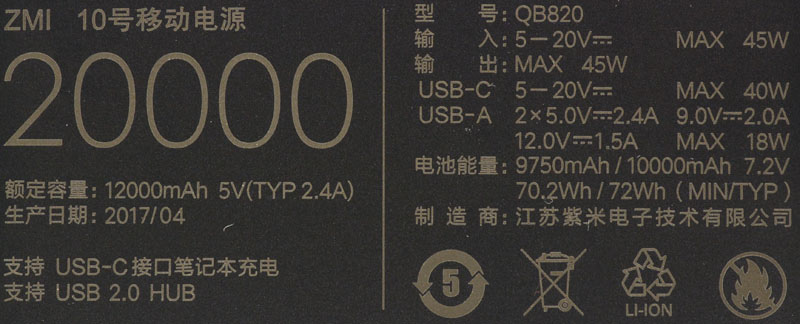

在背面下方有雷射刻印的詳細規格資訊

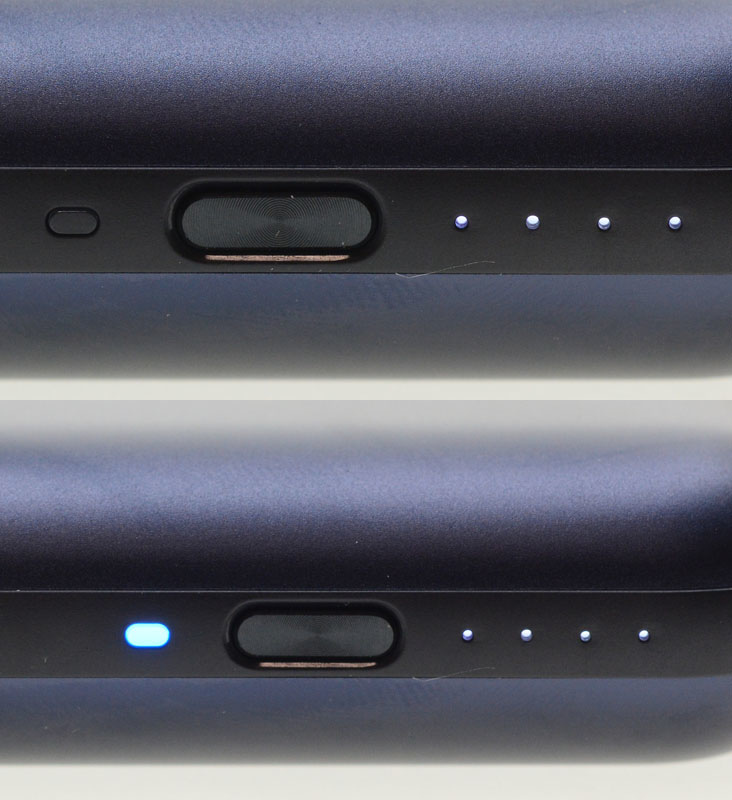

模式指示燈、電源/電量檢查鍵、電量指示燈設計在側邊,電源/電量檢查鍵有同心圓花紋,白光電量指示燈維持小米/紫米家族一貫特色

快速按兩下電源/電量檢查鍵,此時藍色模式指示燈會點亮,行動電源會啟動USB HUB集線器模式,兩小時後會自動退出USB HUB功能,使用中再按一下電源/電量檢查鍵可立即退出USB HUB功能

USB HUB模式也可以對小充電電流裝置(例如智慧手環/藍芽耳機等)進行充電,而不會觸發自動關機

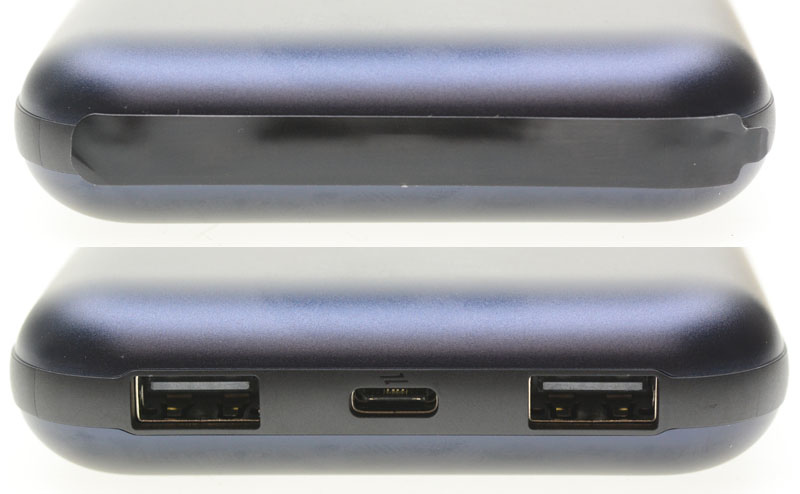

頂部USB-A/USB-C連接埠出貨時有黑色貼紙蓋住以防止異物進入,USB-C連接埠上方雙向箭頭標示表示支援USB PD規範雙向電源功能及USB HUB功能

USB-C連接埠可對手機、平板、筆記型電腦進行充電,最大可支援至40W輸出

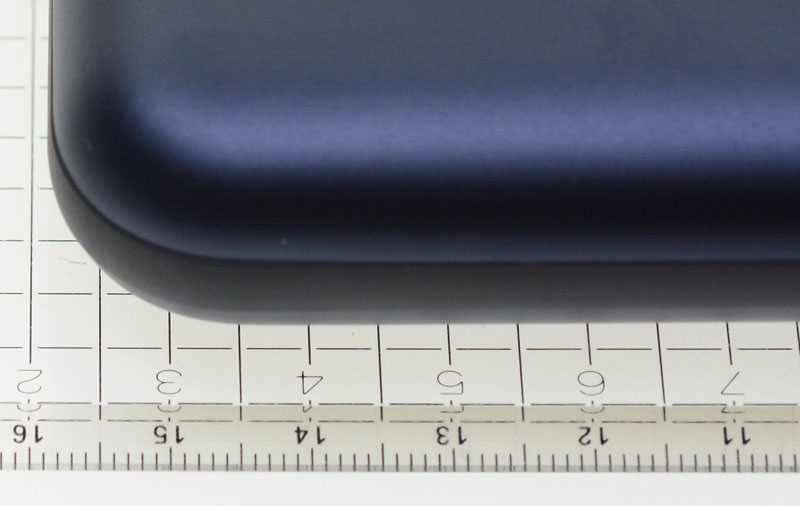

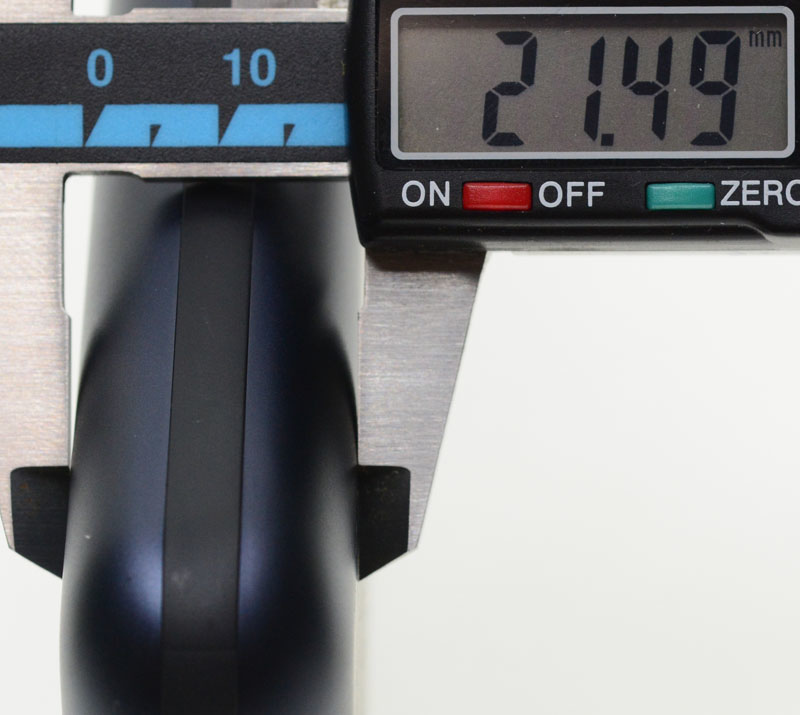

本體厚度為21.5mm

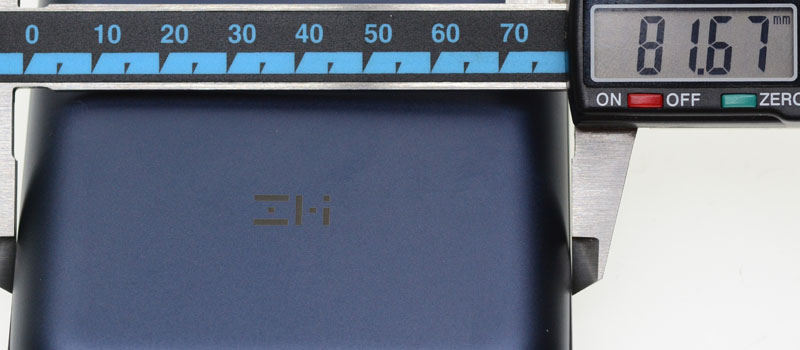

本體寬度為81.7mm


本體長度為159mm


本體重量為402

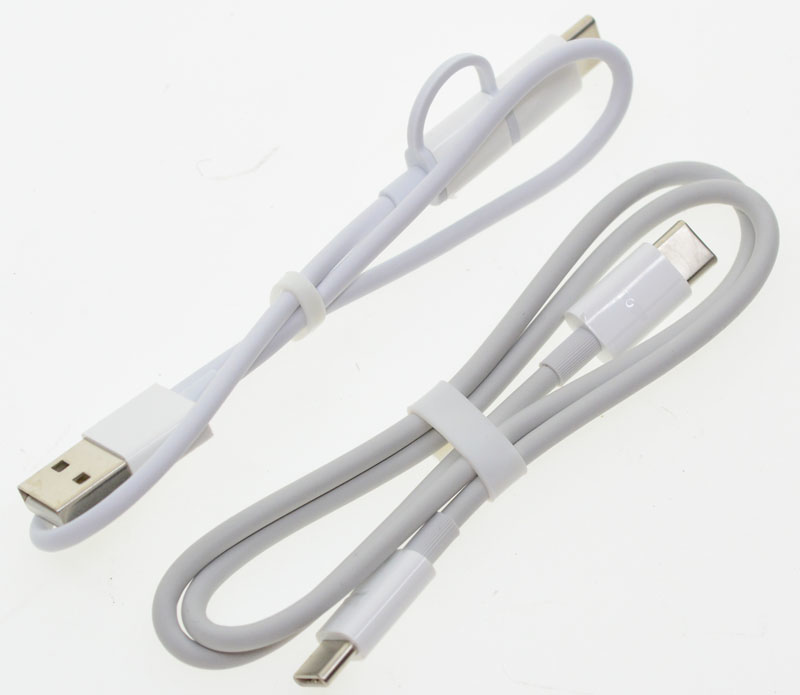

隨附線材有一條50公分長雙頭USB-C連接線及一條30公分長USB-A to Micro-USB/USB-C兩用線,線與接頭均為白色配色,並以寬橡皮圈束起

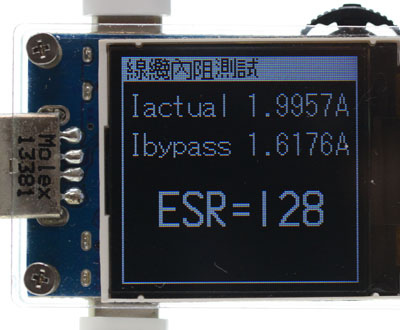

雙頭USB-C連接線等效內阻為128mΩ

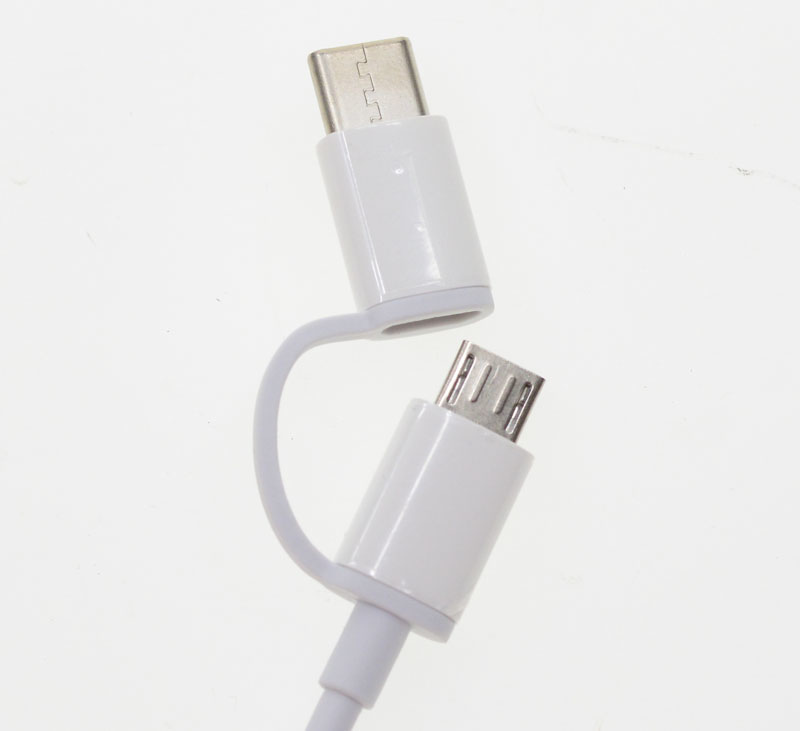

USB-A to Micro-USB/USB-C兩用線的USB-C轉接頭有繫帶固定,避免遺失


紫米10號行動電源充電時,可使用USB PD充電器,經USB-C連接埠輸入充電,最大功率可達45W,是普通快充充電器兩倍以上的輸入功率,若是無USB PD充電器,也可使用一般9V/2A12V/1.5AQC2.0/3.0快充充電器或是5V/2A標準充電器進行充電,行動電源內部會自動調節充電功率來搭配所使用的充電器,達到最佳化充電。若要應急充電,也可使用電腦的USB埠對行動電源進行充電,此時會將充電電流限制在電腦USB埠安全輸出範圍之內

使用小米USB-C PD 45W充電器對紫米10號行動電源充電時,最高申請至15V(充電器本身支援5V/9V/12V/15V/20V輸出)

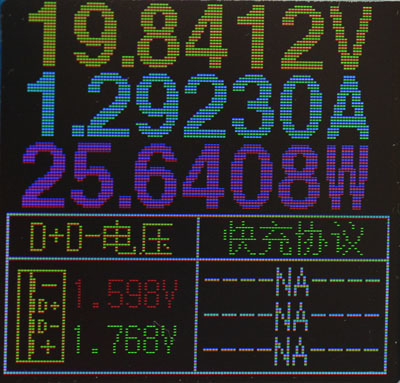

使用另一款USB-C PD 60W行動電源對對紫米10號行動電源充電時,最高可申請至20V(該行動電源支援5V/7.5V/9V/12V/20V輸出)

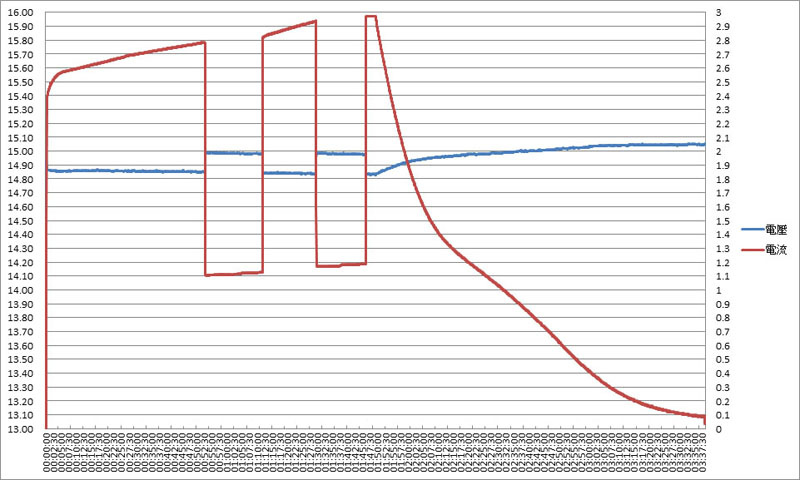

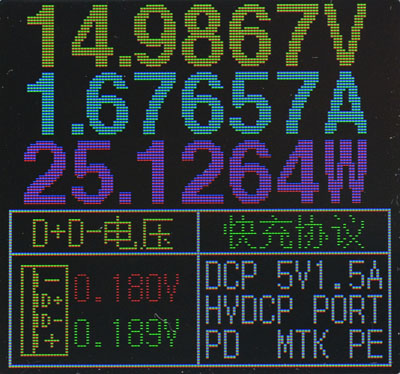

使用小米USB-C PD 45W充電器進行充電,最高充電電壓為15V,最高充電電流達2.97A,充電時間約在三個小時又四十分,充電中會出現兩段電流下降的休息區間

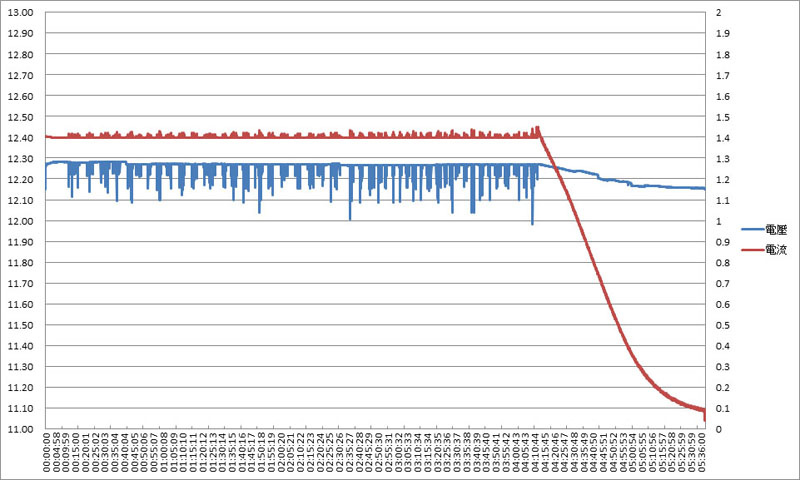

使用支援QC的充電器進行充電,最高充電電壓為12V,充電電流為1.4A,充電時間約在五個小時又四十分

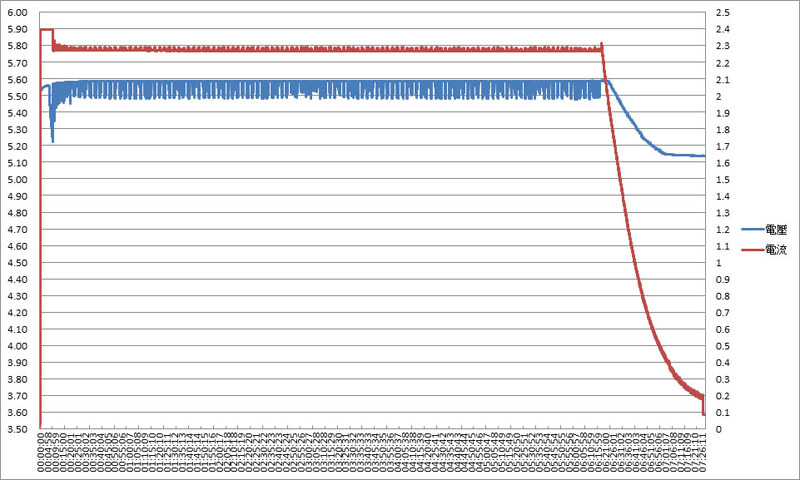

使用標準5V充電器進行充電,最高充電電流維持在2.3A,充電時間拉長至七個半小時

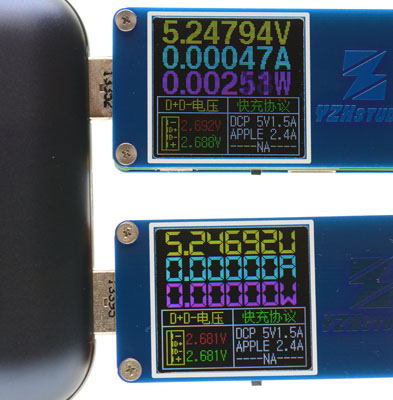

USB-A()5V/9V/12V空載輸出電壓


USB-A()5V/9V/12V空載輸出電壓


當兩組USB-A同時連接裝置時,只允許5V電壓輸出,無法申請快充

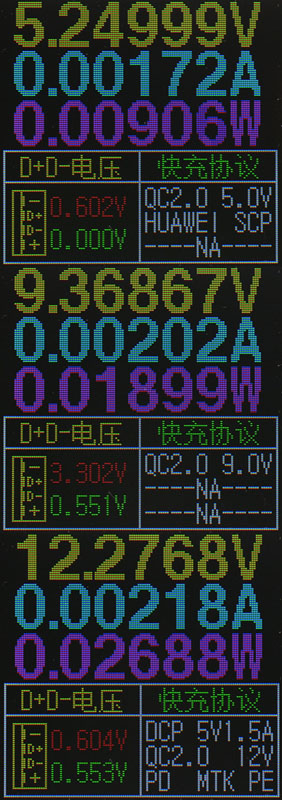

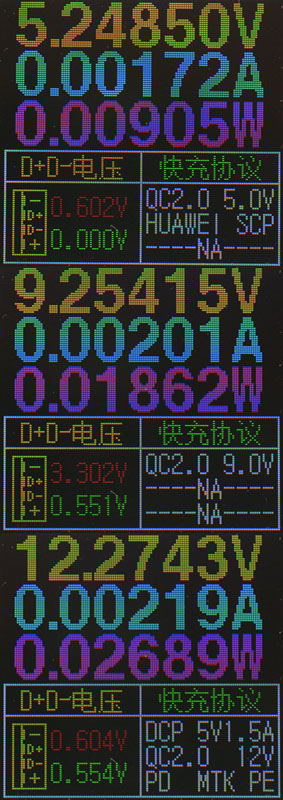

USB-C埠接受QC2.0/3.0快充協議申請下5V/9V/12V空載輸出電壓

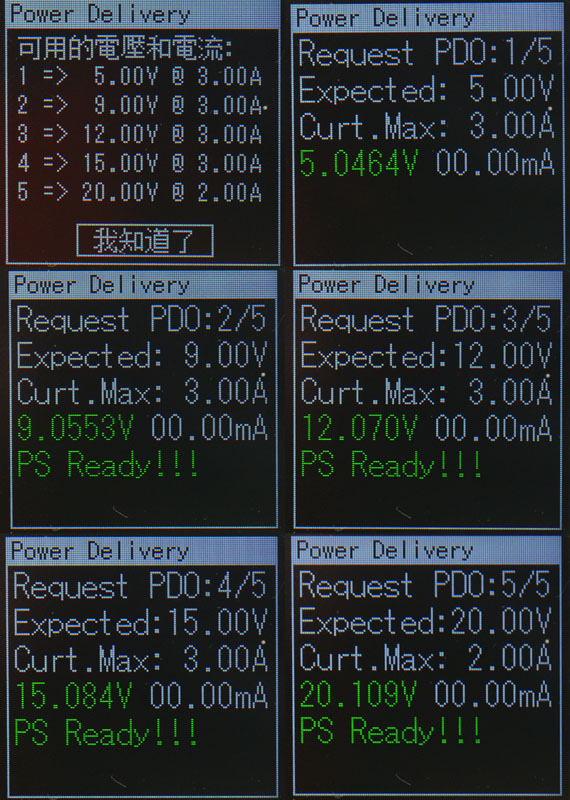

USB-C埠連接PD測試器時,可正常通信及觸發,紫米10號支援5V/3A9V/3A12V/3A15V/3A20V/2A五種輸出電壓及電流組合,綠色數字為五種輸出組合的空載輸出電壓

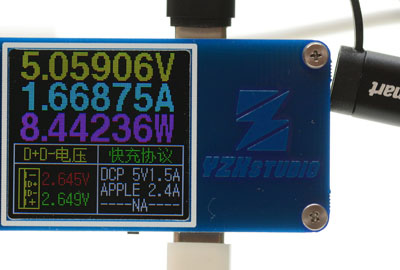

兩組USB-A支援的充電定義,支援Apple 5V/2.4ASAMSUNG 5V/2ABC 1.2DCP 5VQC2.0/3.0 5V/9V/12VHUAWEI FCP 9V/2ASAMSUNG AFC 9V/1.67A

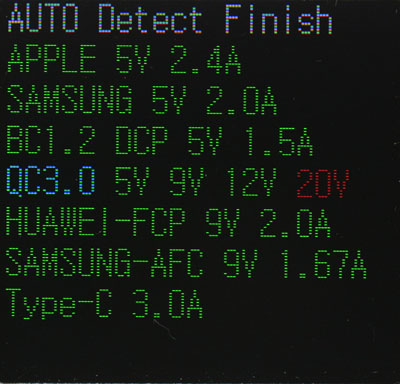

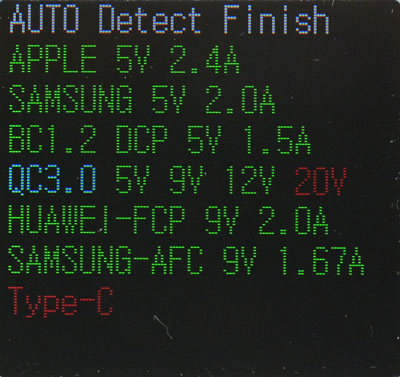

USB-C支援的充電定義,支援Apple 5V/2.4ASAMSUNG 5V/2ABC 1.2DCP 5VQC2.0/3.0 5V/9V/12VHUAWEI FCP 9V/2ASAMSUNG AFC 9V/1.67AType-C 3.0A


USB-CUSB-A可同時輸出,不過同時輸出時,USB-A只允許5V電壓輸出,無法申請快充

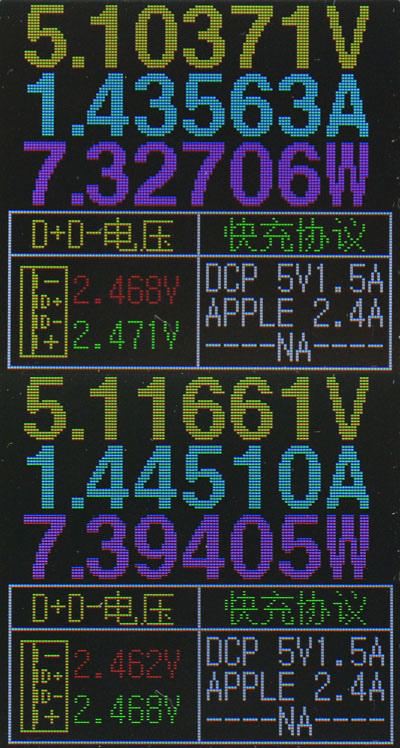

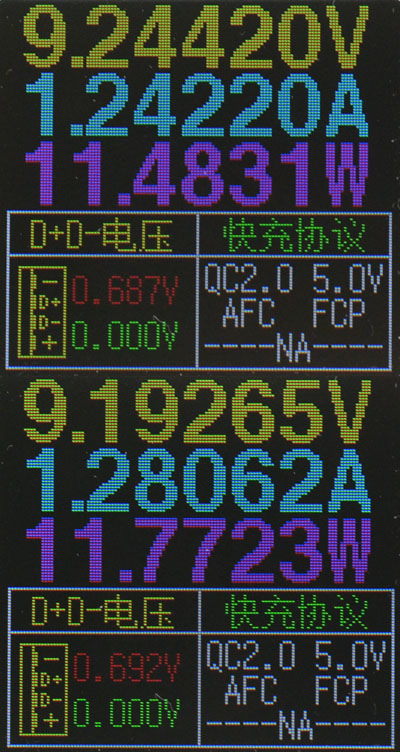

兩組USB-A對三星S8充電電流,因為充電定義支援三星AFC,即使打開螢幕下仍可維持9V充電輸入


USB-C採用雙頭USB-C線對三星S8充電電流,S8雖然使用USB-C介面,但不支援PD快速充電定義,僅能使用Profile 1(5V/2A)進行充電

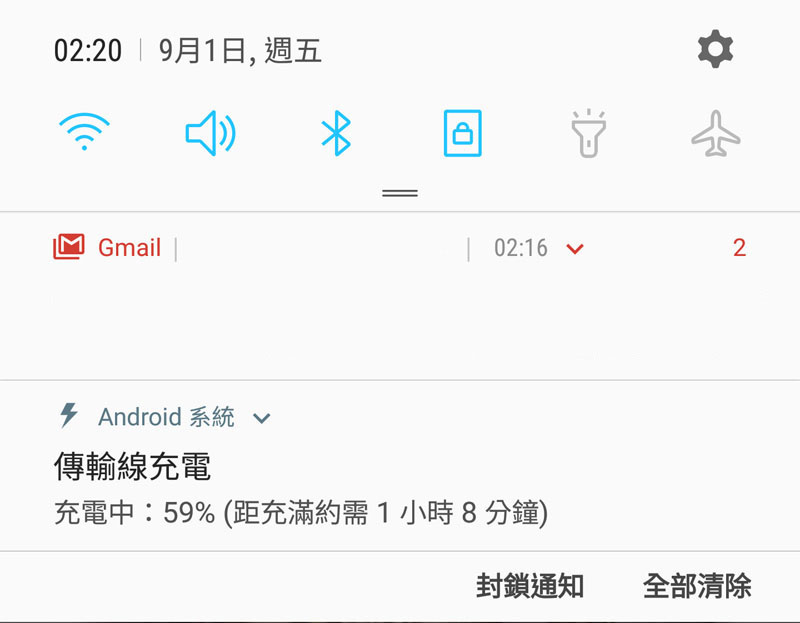

手機上也會出現傳輸線充電模式


兩組USB-AApple iPad2充電電流,可達原廠充電器水準

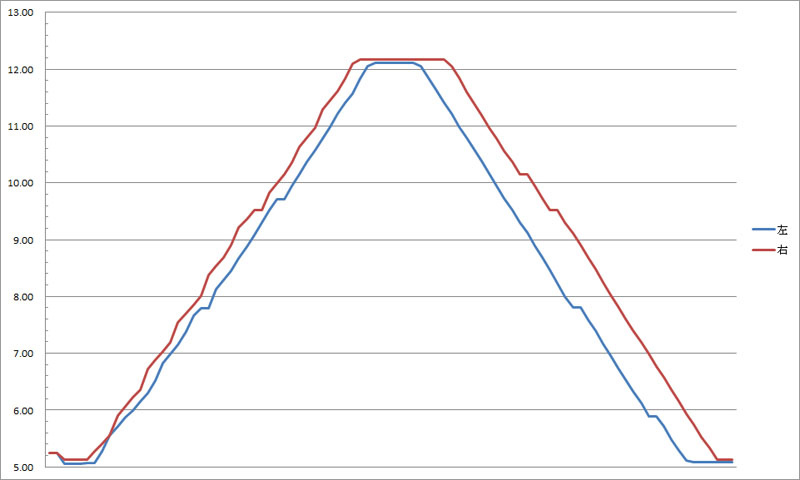

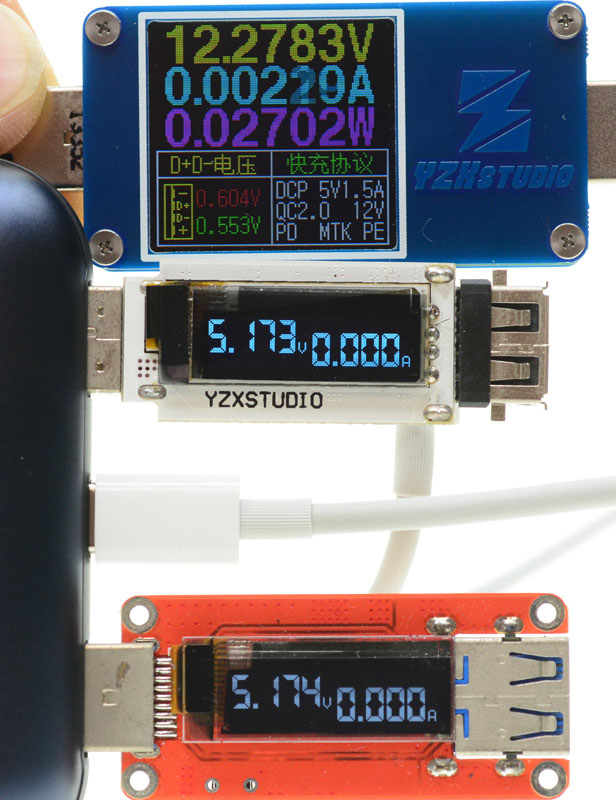

USB-A輸出QC3.0各段電壓申請測試,最低5.05V()/5.13V(),最高12.12V()/12.17V()


紫米10號行動電源USB-A輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1A5V/1.5A,有92%可用Wh,其他輸出則維持在最高90%、最低89%的可用Wh區間

額定電容量部分,5V測試值均高於其標示的12000mAh


USB-A輸出埠5V輸出下1A/1.5A/2A的放電電壓與放電時間圖表

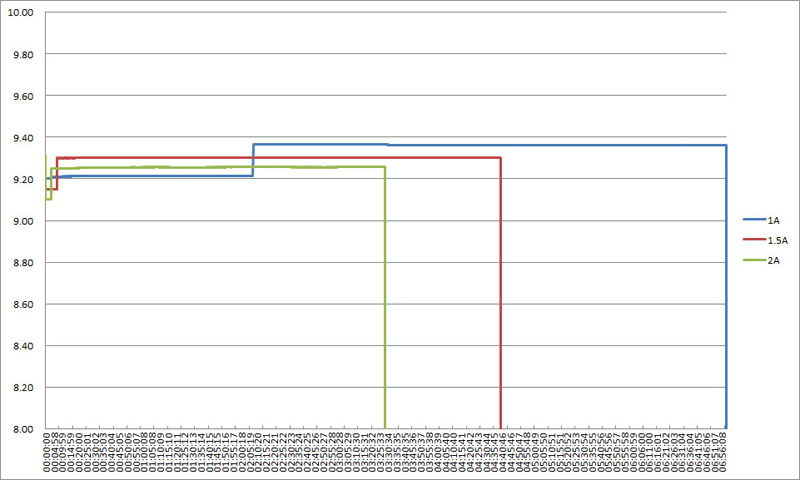

USB-A輸出埠9V輸出下1A/1.5A/2A的放電電壓與放電時間圖表


USB-A輸出埠12V輸出下1A/1.5A的放電電壓與放電時間圖表

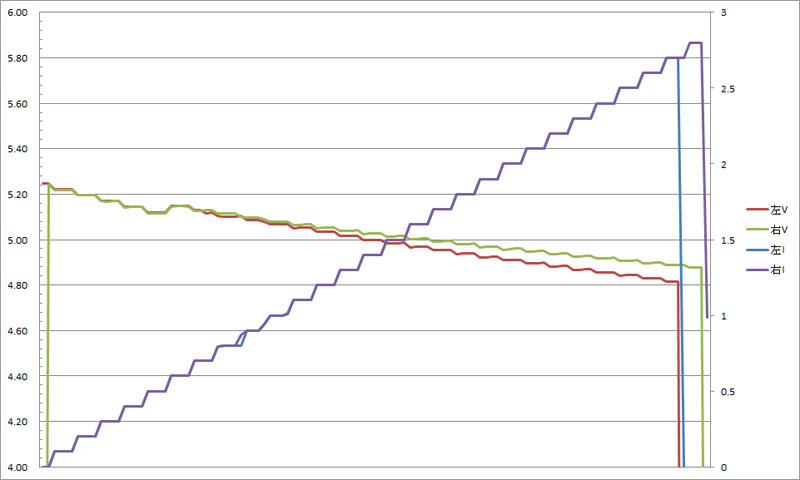

USB-A輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.7A()/2.8A(),行動電源便會截止輸出

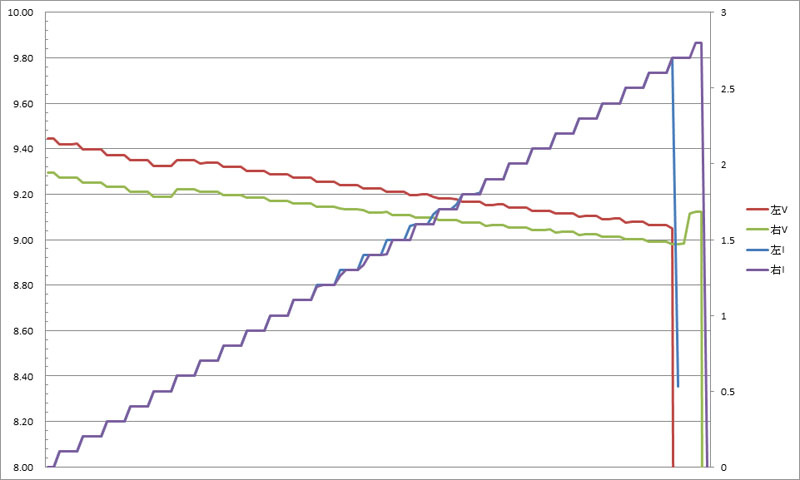

USB-A輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.7A()/2.8A(),行動電源便會截止輸出


USB-A輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.7A()/2.8A(),行動電源便會截止輸出

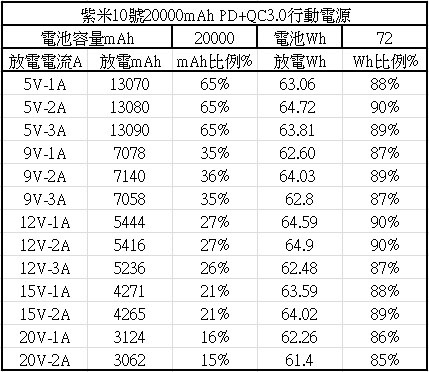

紫米10號行動電源USB-C輸出埠5V/9V/12V/15V/20V各段電流可用mAh及可用Wh數據表,5V/2A12V/1A12V/2A均有90%可用Wh,其他輸出則維持在最高89%、最低85%的可用Wh區間

額定電容量部分,5V測試值均高於其標示的12000mAh

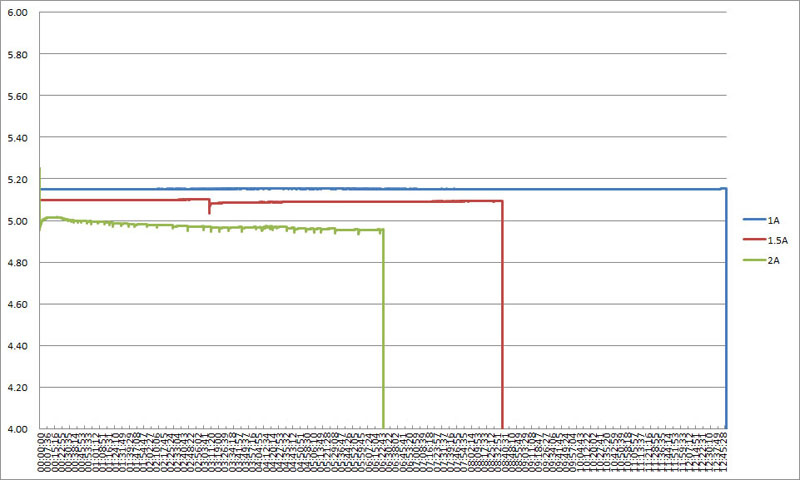

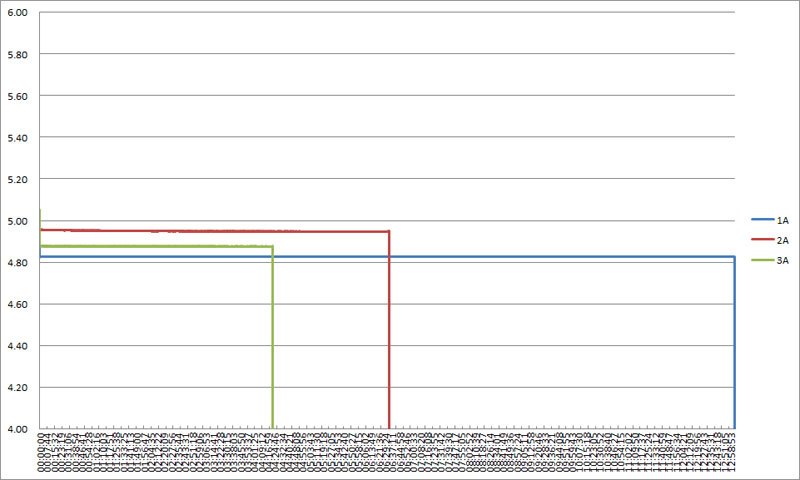

USB-C輸出埠5V輸出下1A/2A/3A的放電電壓與放電時間圖表

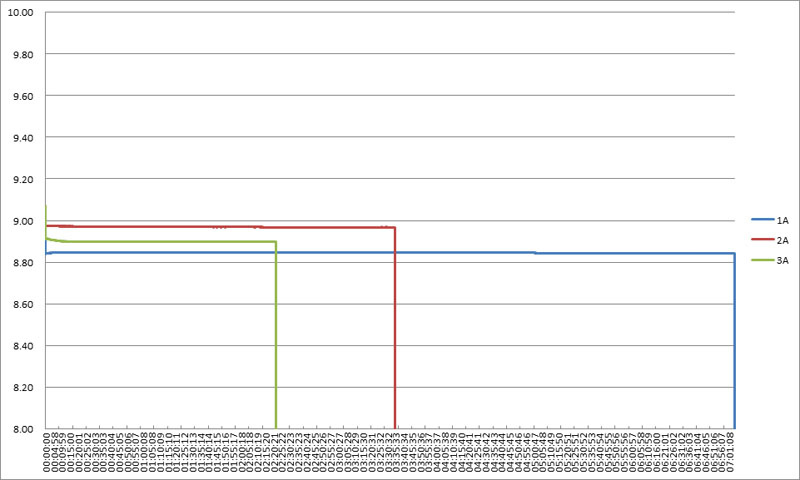

USB-C輸出埠9V輸出下1A/2A/3A的放電電壓與放電時間圖表

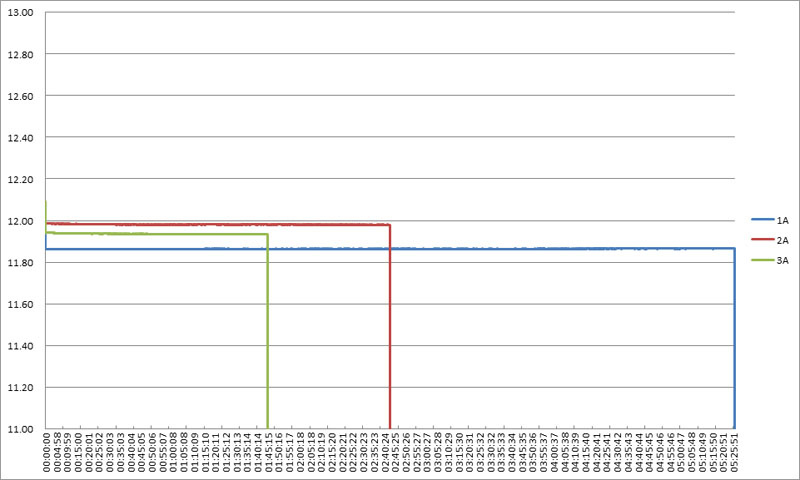

USB-C輸出埠12V輸出下1A/2A/3A的放電電壓與放電時間圖表


USB-C輸出埠15V輸出下1A/2A的放電電壓與放電時間圖表

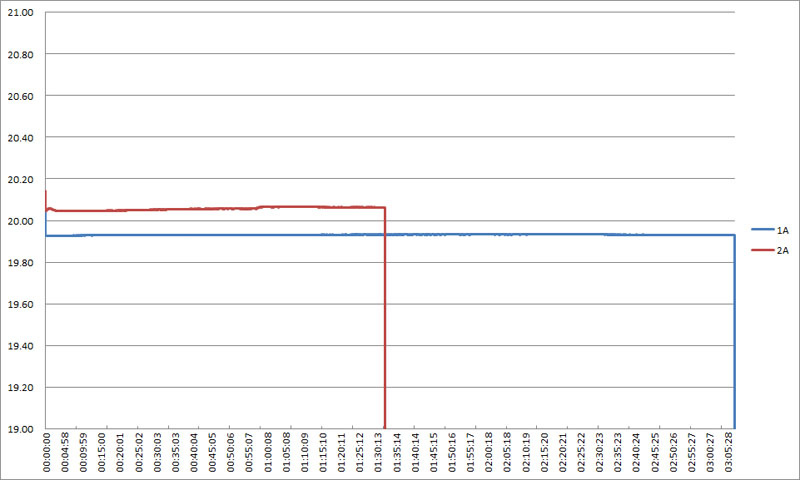

USB-C輸出埠20V輸出下1A/2A的放電電壓與放電時間圖表

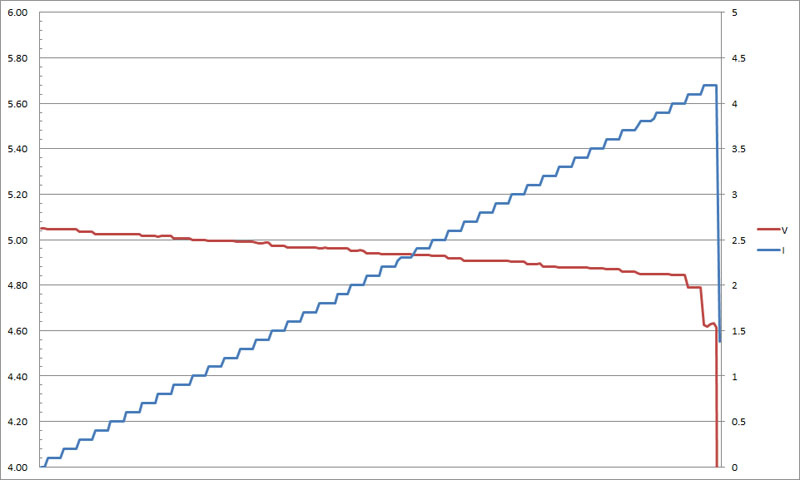

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過4.2A行動電源便會截止輸出

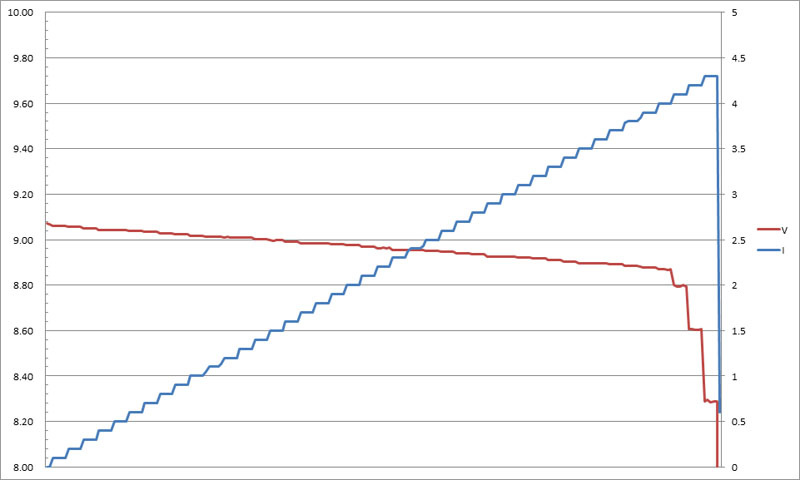

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過4.3A行動電源便會截止輸出

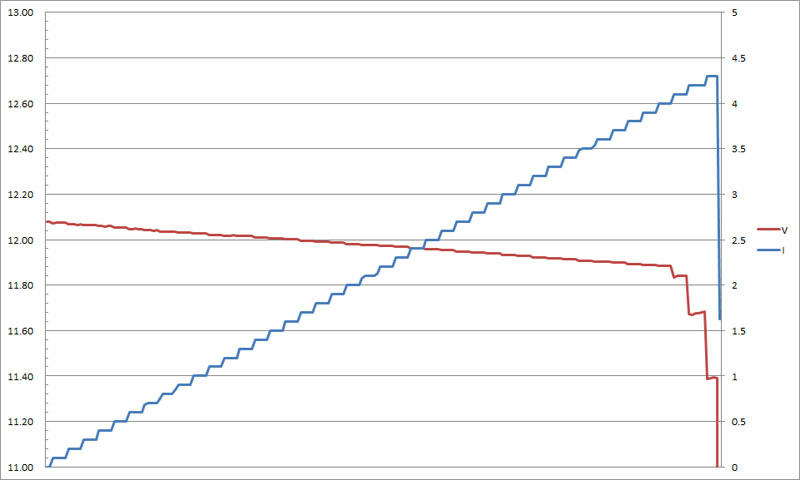

USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過4.3A行動電源便會截止輸出

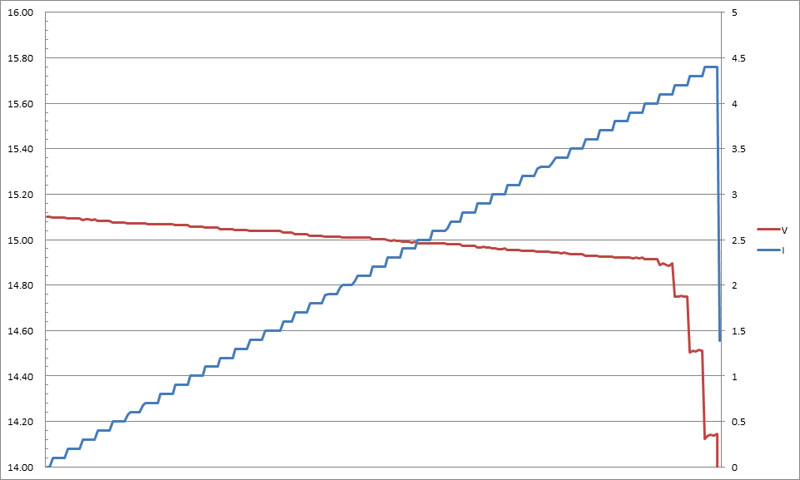

USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過4.4A行動電源便會截止輸出

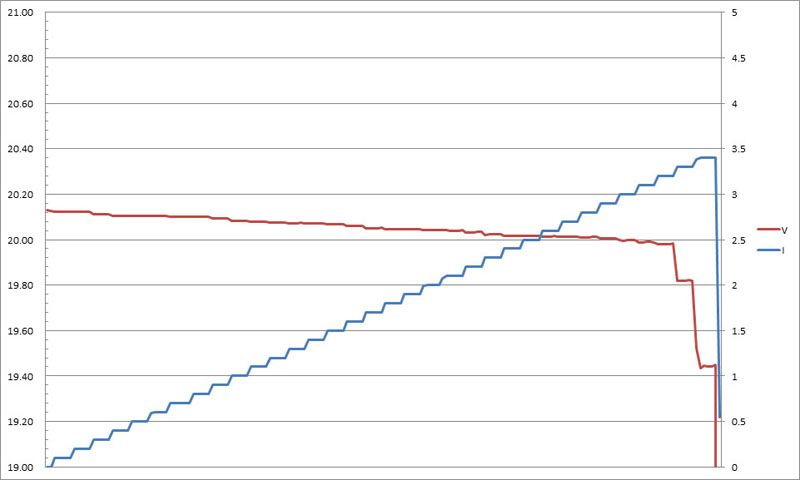

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.4A行動電源便會截止輸出




USB HUB模式下,若連接的是支援USB-C PD的筆記型電腦或手機,行動電源可對筆記型電腦/手機充電,同時把本體上兩個USB-A輸出埠變為擴充USB埠,可外接其他USB裝置使用(鍵盤/滑鼠/隨身碟等)


USB HUB模式下,若連接Type-C介面但不支援USB PD的手機,行動電源不會供電給手機,僅提供本體上兩個USB-A輸出埠變為擴充USB埠,來外接其他USB裝置使用,並由行動電源供應外接的USB裝置電源

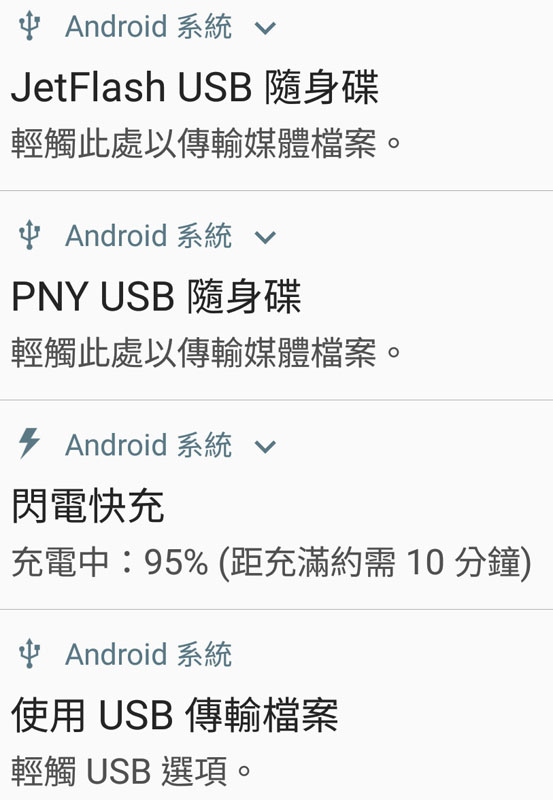

使用三星S8進行測試,在啟動USB HUB模式下,仍可對手機進行充電(PS:此處雖顯示閃電快充,但仍只能申請到5V進行充電)


USB HUB模式下,若透過內附USB-A to USB-C連接一般筆記型/桌上型電腦,行動電源會將本體上兩個USB-A輸出埠變為擴充USB埠,來外接其他USB裝置使用,此時外接的USB裝置將由行動電源供電,不會從被連接的筆記型/桌上型電腦取用電源

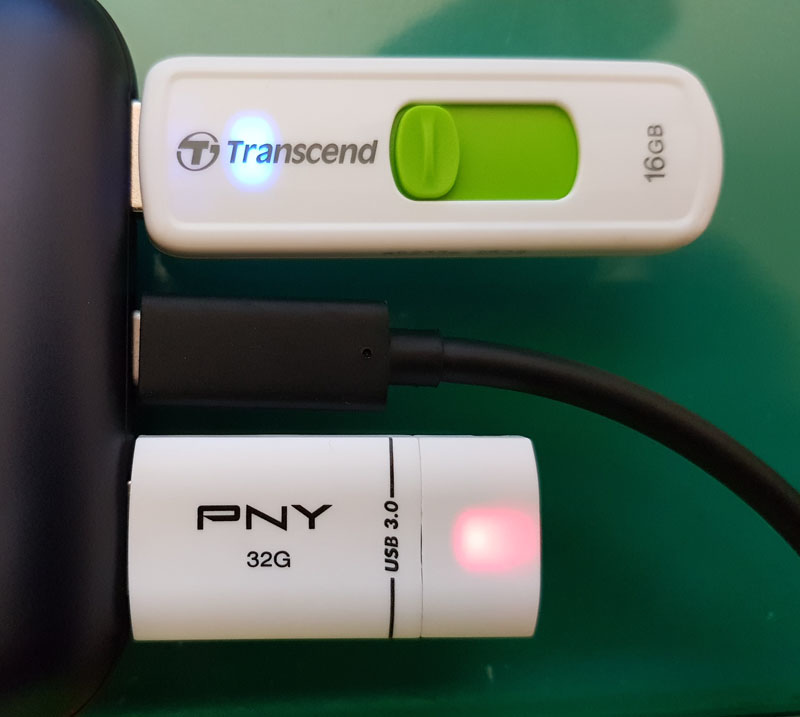

電腦裝置管理員中出現USB 2.0集線器,並且辨識到連接在上面的兩支隨身碟(USB Mass Storage Device)

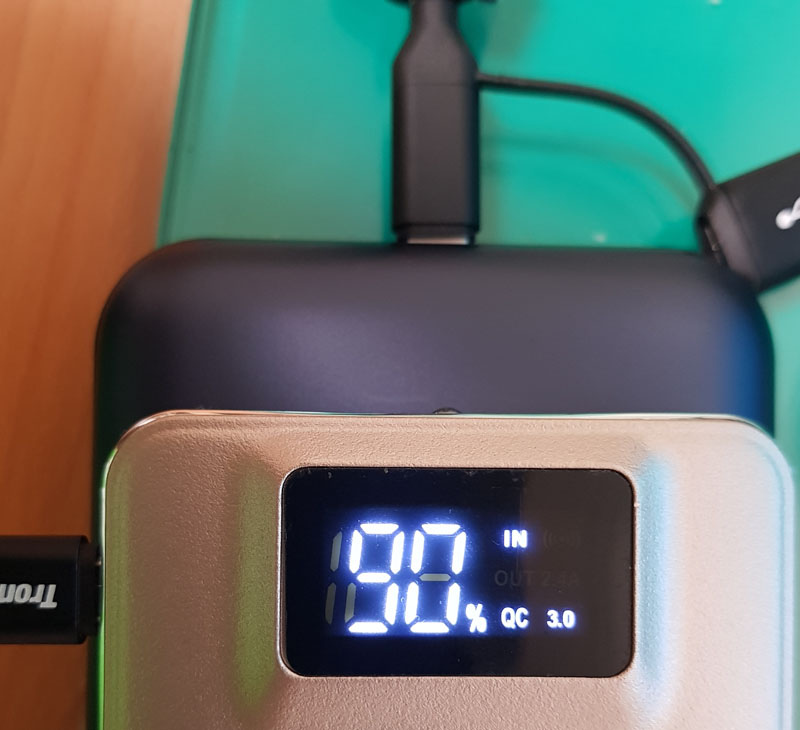

紫米10號行動電源的USB-C輸出埠,使用Tronsmart C4N1四合一充電傳輸線,透過USB-C to Micro-USB組合連接支援快充輸入的行動電源,可正常充電並申請快充電壓

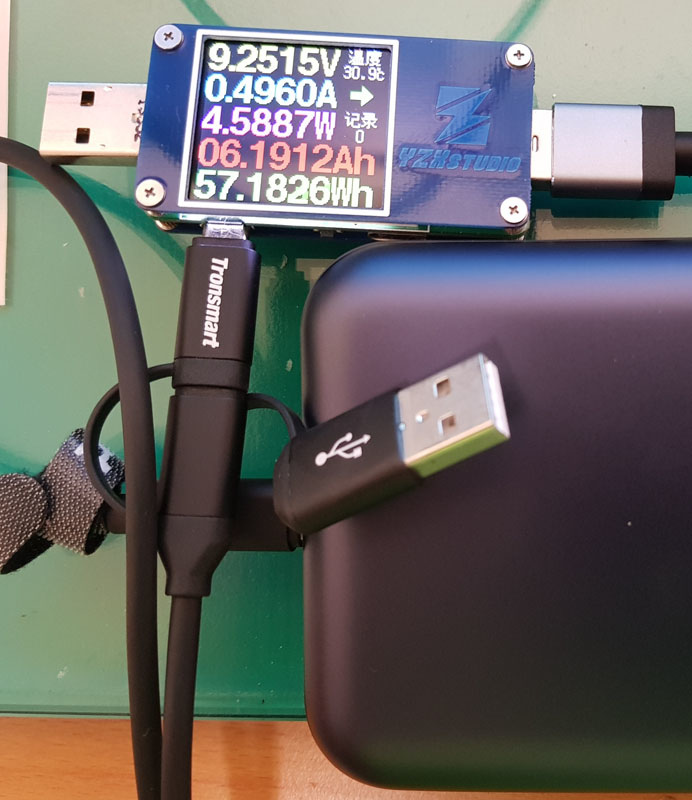

紫米10號行動電源的USB-C輸出埠,使用Tronsmart C4N1四合一充電傳輸線,透過USB-C to Micro-USB組合連接USB電壓電流表,再將一組USB-A to USB-C充電傳輸線把USB電壓電流表與三星S8連接起來,可正常申請9V電壓進行充電




報告完畢,謝謝收看
