OTA500-PD產品特色

1.同時具備USB Type-C PDQC3.0、傳統5V三種輸出埠,每埠均具備智慧自動辨識,最佳化裝置充電速度,四組輸出埠最大總和功率為75W

2.USB-C支援PD規範,60W最大輸出功率

3.搭配專用轉接線(選購),可轉換成多種傳統DC插頭,供未具備Type-C的筆電及其他裝置使用

4.全域電壓輸入,可拆卸更換的交流電源線,適合旅行使用

5.通過安規及BSMI檢驗(檢驗認證號碼R45160)

6.產品提供18個月保固



OTA500-PD產品規格

1.輸入:100-240VAC 50/60Hz

2.輸出埠:USB-A x 3(5V x 2/QC3.0 x 1)USB-C x 1

3.USB-C輸出:5V/3A9V/3A12V/3A15V/3A18V/3A20V/3A

4.USB-A(QC3.0)輸出:3.6V-6V/3A6V-9V/2A9V-12V/1.5A

5.USB-A(5V)輸出:每埠5V/2.4A

6.額定功率:75W(最大:87W)

7.外觀尺寸:103x72x27.8mm



白色外盒正面中央為產品實體圖片,下方中央為產品名稱,左上角為QC3.0快充認證標誌

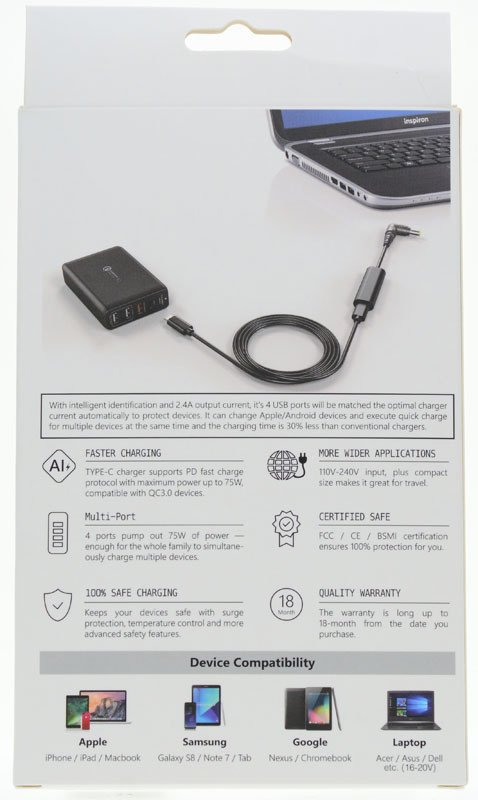

外盒背面,說明產品各項特色及支援裝置,最上面圖片的使用情境為搭配專用轉接線(選購),轉換成傳統DC插頭,供未具備Type-C的筆電使用

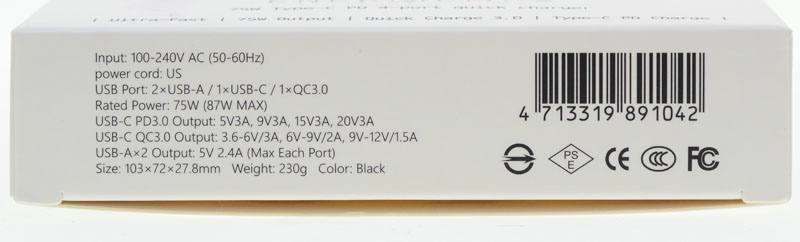

規格表、條碼及安規認證印在外盒底部

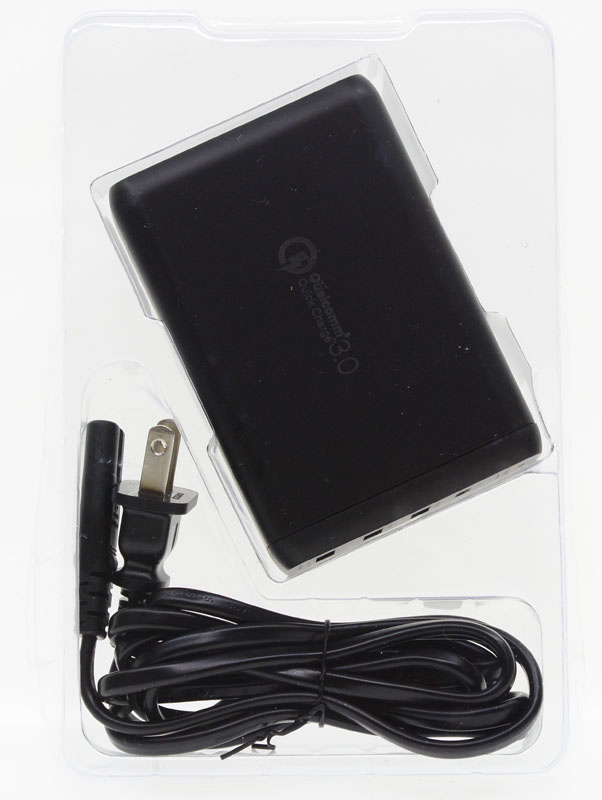

打開外盒,充電器及分離式電源線裝在透明塑膠泡殼中

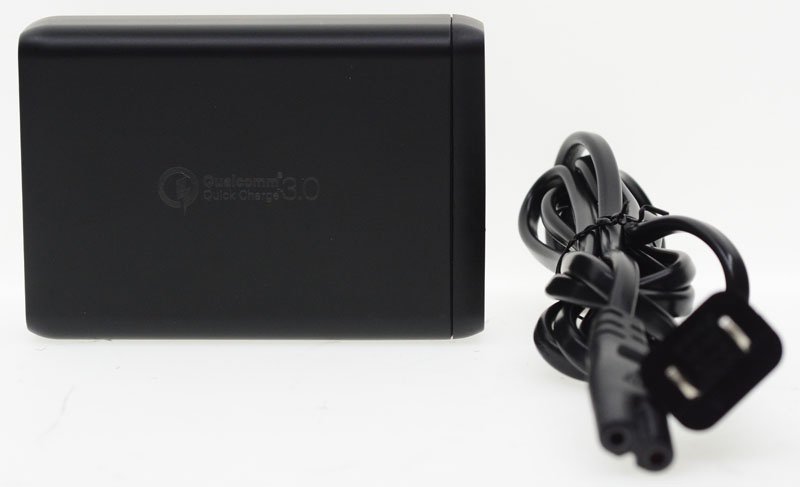

包裝內容有充電器本體及8字頭可分離式電源線


充電器正面,通電後上方長條指示燈會發出藍光,輸出埠從上而下依序為一組USB-C PD3.0、一組USB-A QC3.0、兩組USB-A 5V/2.4A,製造產地印在最底部


充電器側面,有QC3.0快充認證標誌

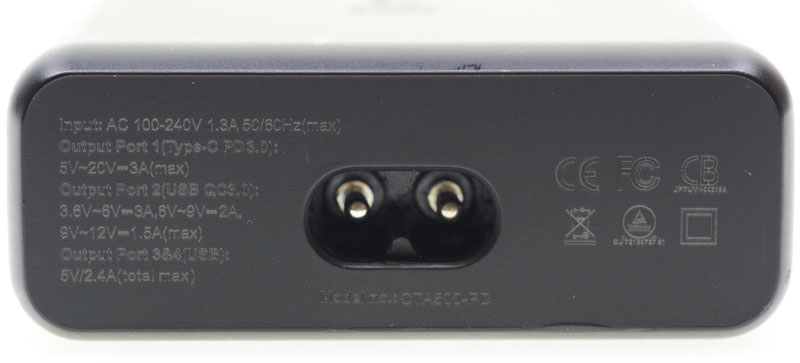

充電器背面中央為8字頭可換式電源線插座,型號、輸入/輸出規格、安規認證以雷射刻印在左右兩邊外殼上

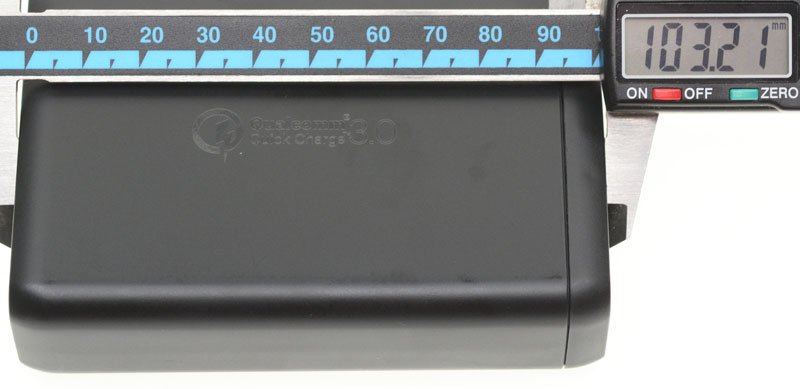

本體長度為103.2mm

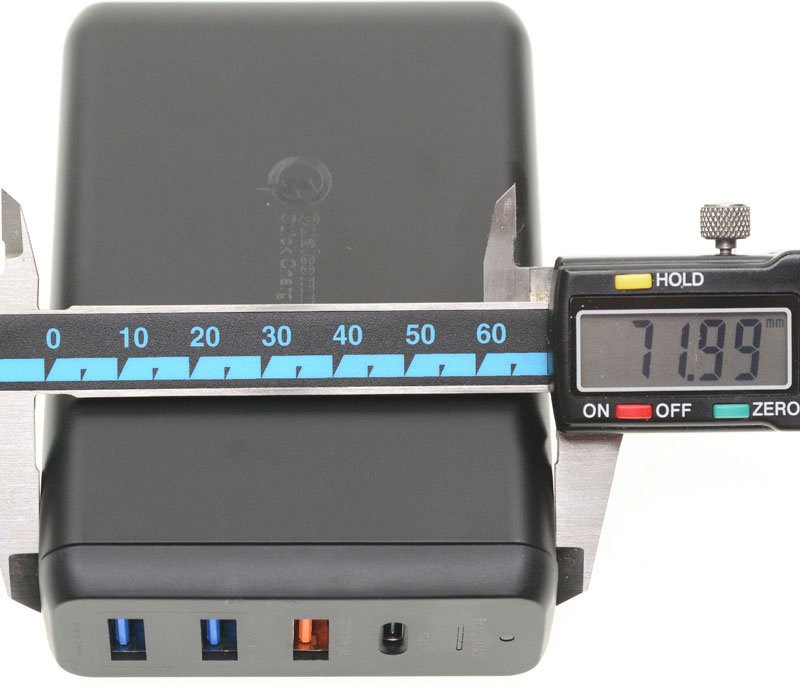

本體高度為72mm


本體寬度為27.6mm


不含電源線本體重量為216

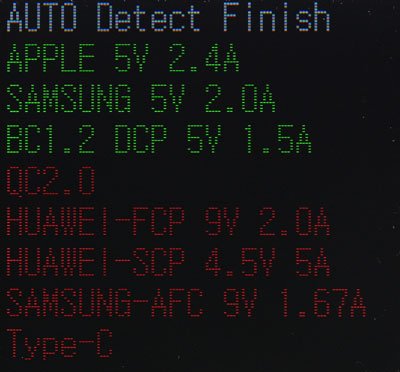

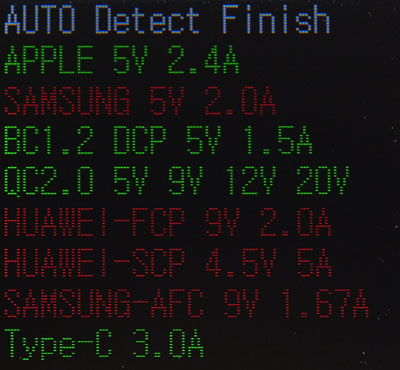

USB-C輸出埠支援充電定義有Apple 5V/2.4ABC 1.2DCP 5V/1.5AQC2.0 5V/9V/12V/20VType-C 3.0A


使用USB PD測試器偵測出支援5V/9V/12V/15V/18V/20V六種輸出電壓,最高電流均為3A,每格左下黃字是六種輸出下的空載電壓

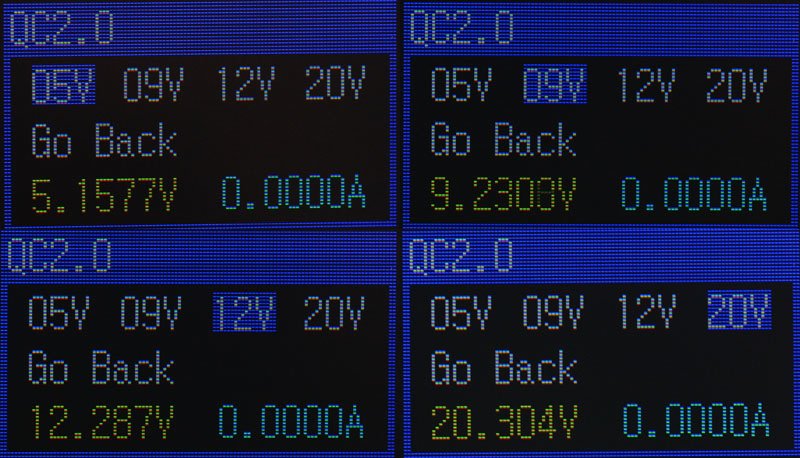

QC2.0模式下5V/9V/12V/20V空載輸出電壓(每格黃字部分)


USB-C輸出埠各組輸出下轉換效率表,最高效率點出現在20V/2.5A,達91.8%,其他輸出效率則在最高91.5%,最低63.9%區間,輸出電壓及電流越高,效率越好


USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過4.5A便會截止輸出


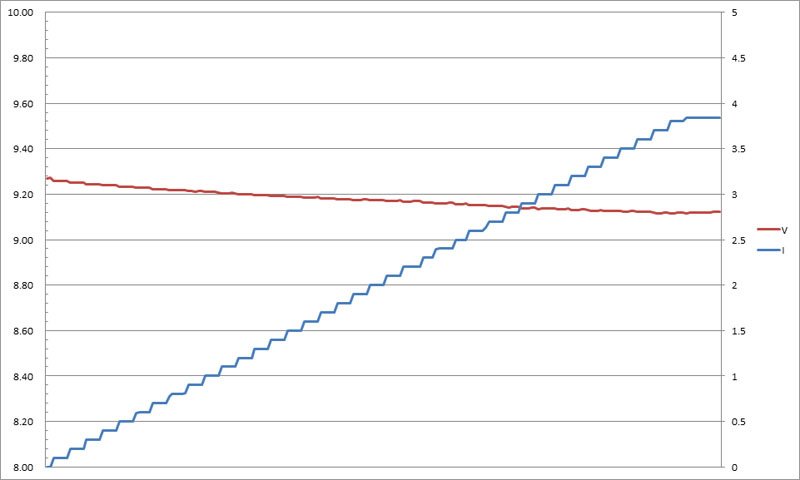

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過4.6A便會截止輸出


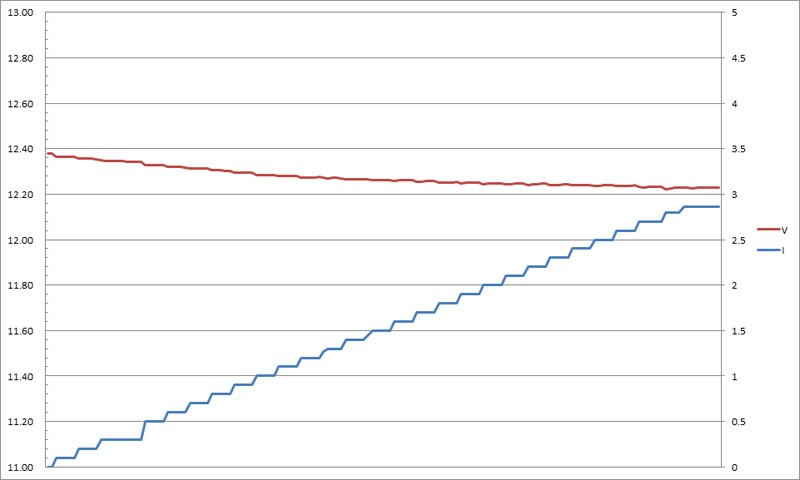

USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過4.7A便會截止輸出

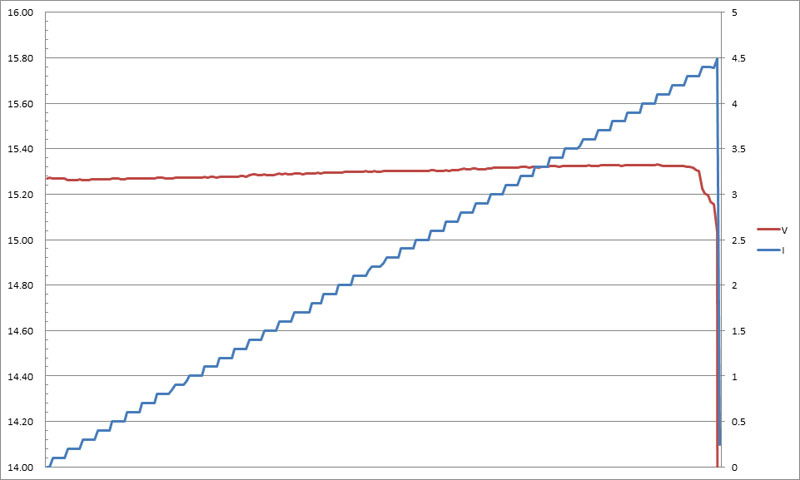

USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過4.4A便會截止輸出


USB-C輸出埠18V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過4.2A便會截止輸出

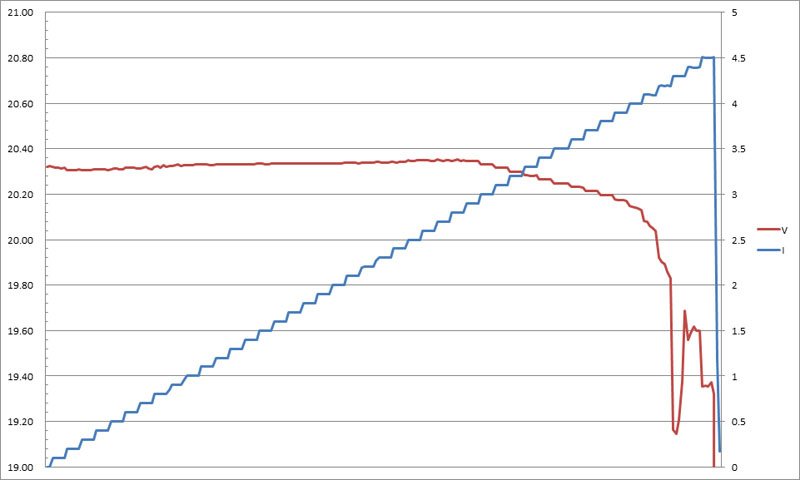

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而略微提高,當輸出電流超過3A開始產生壓降,電流超過4.5A後便會截止輸出

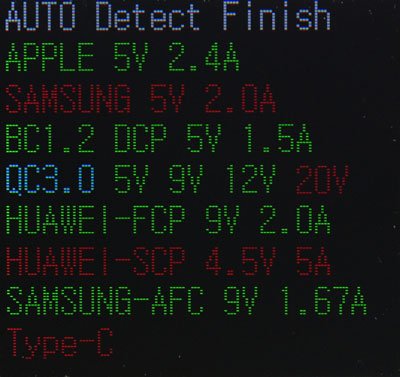

QC3.0輸出埠支援充電定義有Apple 5V/2.4ABC 1.2DCP 5V/1.5AQC2.0/3.0 5V/9V/12V、華為FCP 9V/2A、三星AFC 9V/1.67A


QC3.0輸出埠5V/9V/12V空載輸出電壓(每格黃字部分)

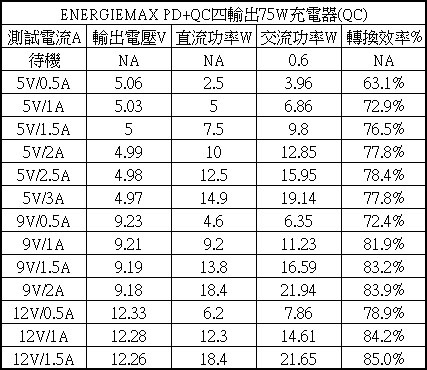

QC3.0輸出埠各組輸出下轉換效率表,最高效率點出現在12V/1.5A,達85%,其他輸出效率則在最高84.2%,最低63.1%區間,輸出電壓及電流越高,效率越好

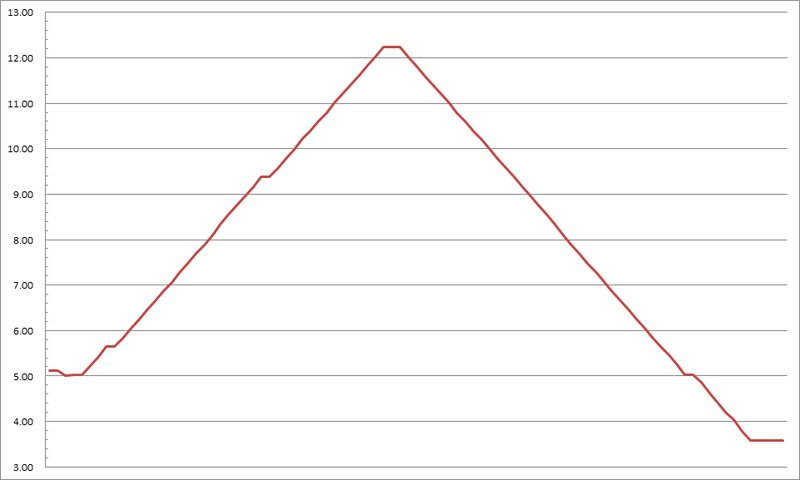

QC3.0輸出埠各段電壓申請測試,最低3.57V,最高12.23V

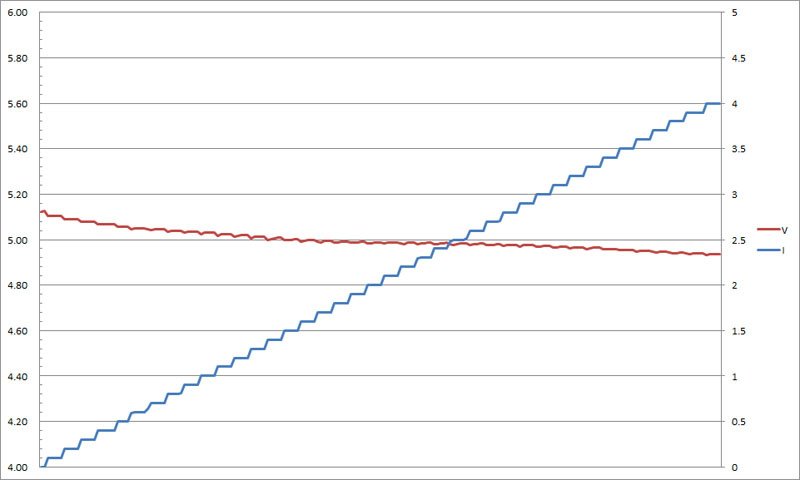

QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低


QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低


QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低

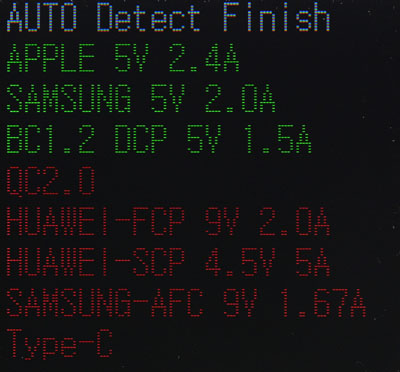

5V輸出埠支援充電定義有Apple 5V/2.4A、三星5V/2ABC 1.2DCP 5V/1.5A

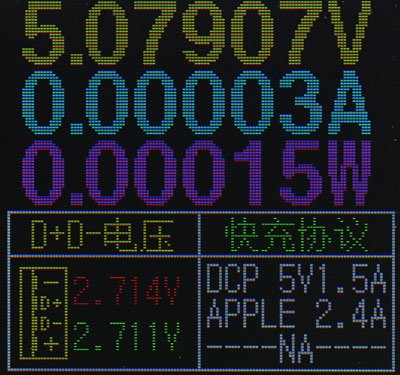

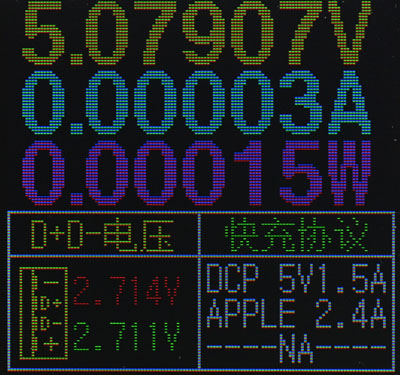

5V輸出埠空載輸出電壓


5V輸出埠各電流下轉換效率表,最高效率點出現在5V/2A,達83.7%,其他輸出效率則在最高80.2%,最低63%區間

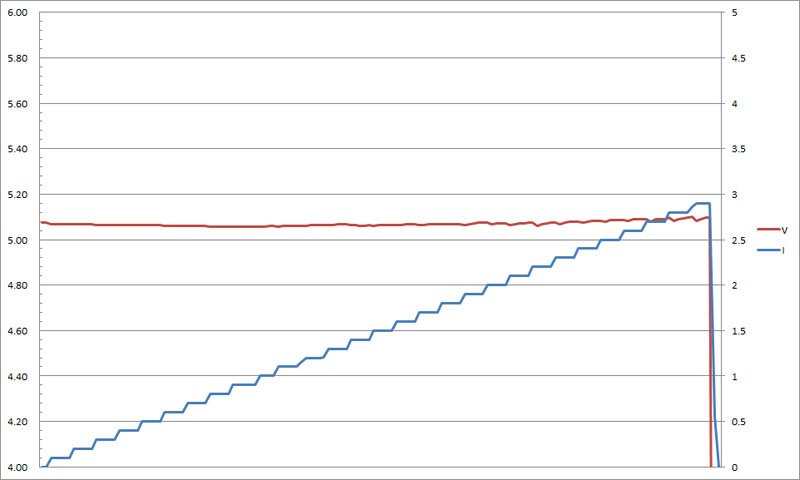

5V輸出埠輸出負載測試圖,輸出電壓隨電流增加無明顯改變,當輸出電流超過2.9A後便會截止輸出

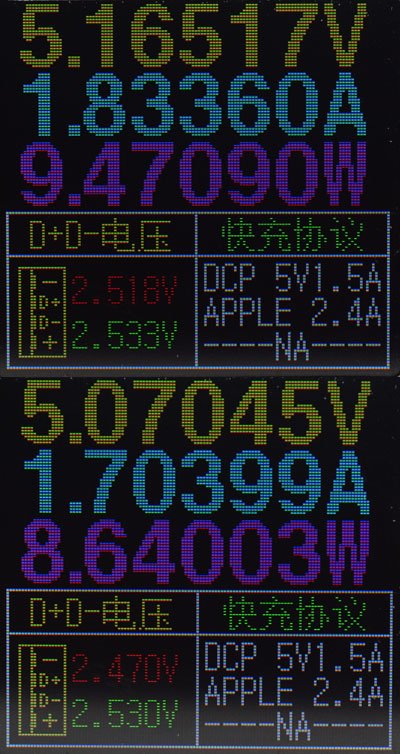

5V輸出埠()QC3.0輸出埠()Apple iPad2充電電流,因5V輸出埠輸出電壓略高,使充電電流也略高

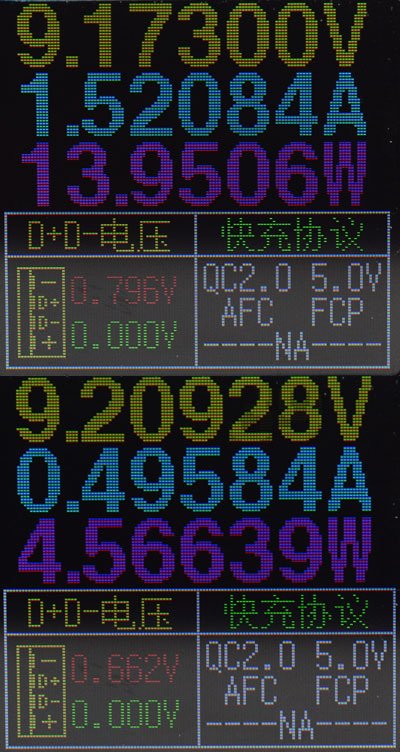

QC3.0輸出埠對三星S8充電電壓及電流,因為支援三星AFC快充,即使打開螢幕下,充電輸入電壓仍可維持9V

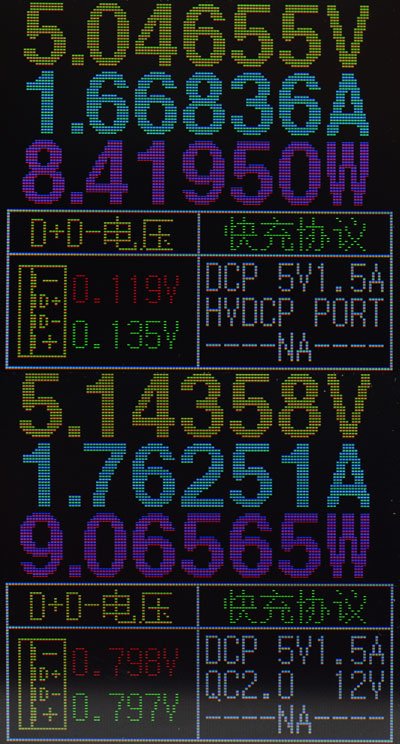

USB-C輸出埠()5V輸出埠()對三星S8充電電流,三星S8雖然使用USB-C介面,但僅支援PD Profile 1(5V/2A)充電。5V輸出埠因支援三星5V/2A充電定義,亦可以最大電流進行充電

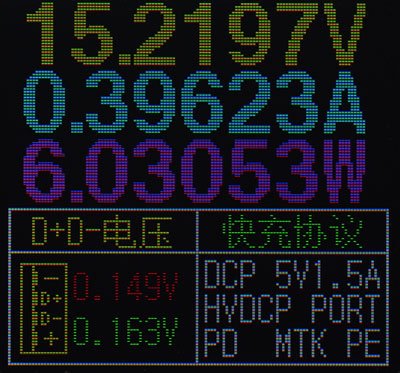

USB-C輸出埠對支援USB PD充電的行動電源進行充電,可申請超過12V輸出電壓進行充電


USB-C輸出埠對支援PD充電的HP PROBOOK 430 G5筆記型電腦,可正常申請20V電壓進行充電

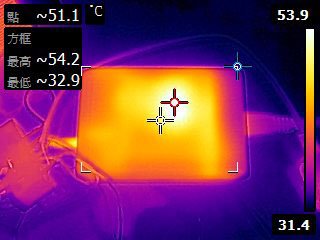

連續輸出60W(20V/3A)30分鐘後本體紅外線熱影像圖




結論:

ENERGIEMAX OTA500-PD具備以顏色區分的PD3.0QC3.05V/2A三種輸出埠,同時輸出額定功率為75W(最大87W)USB-C PD3.0部分提供5V/9V/12V/15V/18V/20V六種電壓,並提供60W輸出功率。三組USB-A提供一組QC3.0及兩組5V/2A,均搭載主流充電定義自動辨識功能,可使裝置發揮最大充電速度。另可搭配選購的USB-CDC插頭連接線,支援傳統DC插座輸入筆記型電腦。國際全域電壓輸入,搭配可換式電源線設計,適合旅行攜帶,充分支援多種行動裝置的電源需求



報告完畢,謝謝收看
