過年那段時間在家開心的打 GAME 時聽到自己的工作主機不定時發出風扇轉動的悲鳴聲

算算時間那顆電源供應器也在我的主機上工作 5 年了,大約是想退休了

於是我就決定今年給自己的壓歲錢就花在更換電源供應器上

這次我挑選的電源供應器跟我淵源頗深,因為我人生中的第一部 DIY 主機就是用這一家的電源供應器

時隔 20 年後再回頭來用好像也是個不錯的選擇

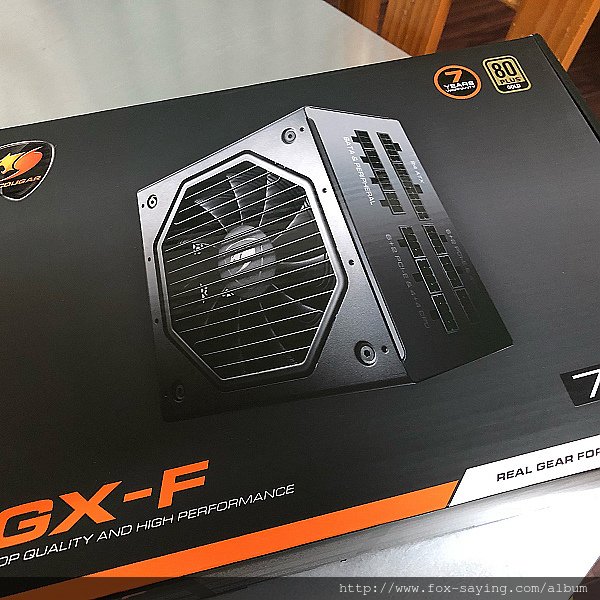

所以這顆 COUGAR GX-F 750W 就這樣進了我的家門啦

( 80+ 金牌 7 年全保)

showmer相片 2018-2-22 01 19 15.jpg

看到這裡要先跟大家解釋一下才剛出現在市場端不過十年的品牌是如何讓我在 20 年前就開使用

COUGAR 雖然是 2008 年才成立的品牌,但其母廠卻是在台灣在地經營相當多年的 HEC 偉訊科技

一開始主力的產品就是電腦機箱與電源供應器的開發與代工

到了 2008 年成立 COUGAR 來將品牌與代工做出實質的區隔,所以當年我選用的電源供應器其實就是 HEC

回到我們這篇小聊的主題 GX-F 700W 之上

這次選擇它的原因很簡單除了 金牌 七年保固之外,原廠宣稱主要電容都已經改用耐熱 105 度 C 的日系電容

且工作溫度拉高到 50 度時還可以持輸出效率,這表示用料好阿!!!

相片 2018-3-12 18 51 10

另外這一顆是 COUGAR 目前最新的產品,是全模組化的電源供應器

因此把電源供應器本體拿出來時只會看到這樣的方塊物,沒有任何的線材連接在上面


我個人很愛這種全模組化的設計,主要的原因是我可以輕易的依個人電腦內的需求組裝需要的線材就行

可以完全的躲開過去要花時間整理那一大把多餘線材的困擾

或是個別的使用需求找 COUGAR 購買你所需要的客制化長度線材(如 ATX 24 PIN 有些人希望更長些時)

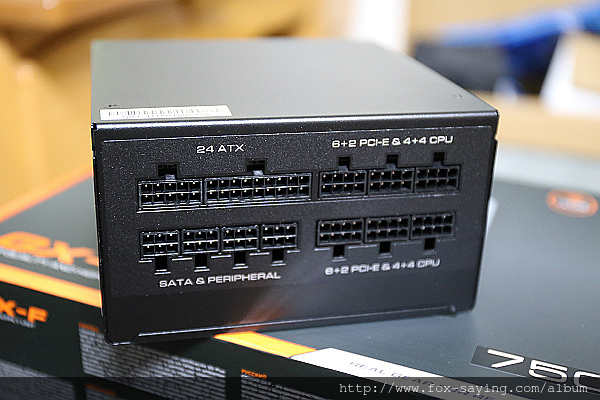

GX-F 750W 的設計很有趣

SATA 與傳統的大四 PIN 線材連接的接口有四個

PCI-E 與 CPU 12V 有六個,這樣的設置其實很便於拿來當礦機的第二電源供應器使用

(有在組礦機的朋友應該一眼就能看懂我在說什麼吧 ^_^)

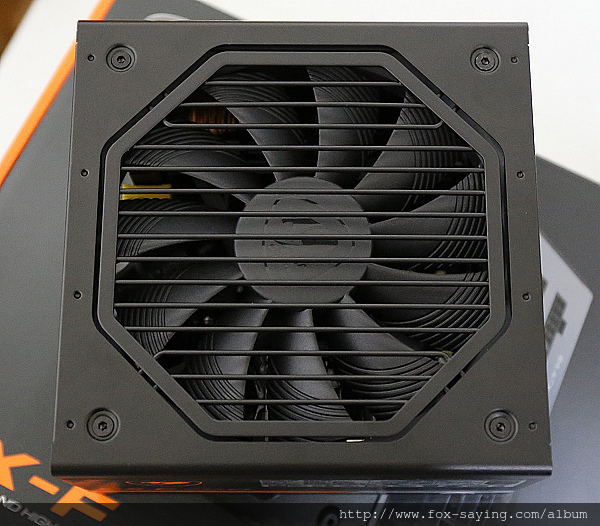

風扇的使用感謝於金牌的高轉換效率,所以廢熱少可以使用最高 1500 轉的 135 mm 低噪音溫控風扇

風扇與風扇罩的造型很漂亮,且這樣的設置風切聲會很小~噪音自然就更低了

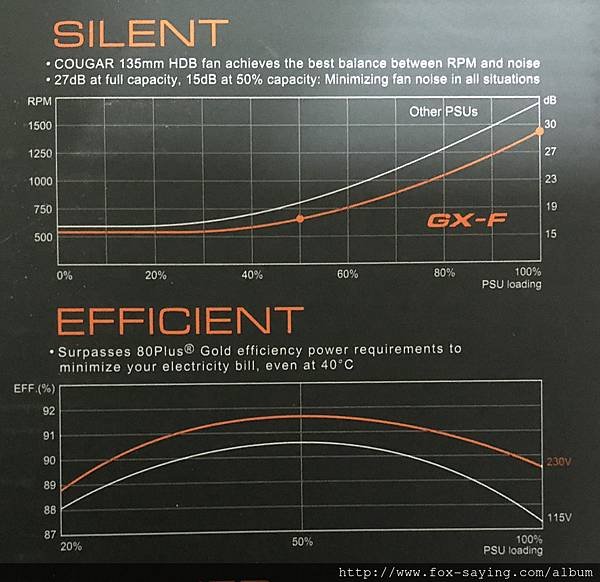

從官方印在包裝盒上的資訊可知道,風扇在全速運轉時也不過只有 27 分貝

這一切的種種讓這顆電源供應器在 40 度的工作環境之下也能維持 金牌的輸出標準

(各大礦工注意喔~市場端有些電源供應器的測試圖是建立在標準 25 度之下喔)

相片 2018-3-12 18 51 27

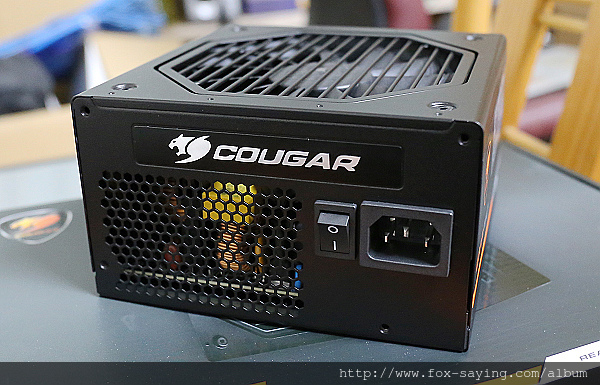

後面的排氣孔面積較它牌的電源供電器較小,但其實不用擔心排氣不足的問題

因為我截稿時已經使用了兩週了~無論怎樣操勞它都還沒有感覺到溫度(顯示卡使用 GTX 960)

要感覺到溫度可能要裝 GTX1070 以上去操才有機會 (有感覺溫度不代表過熱喔)

所以使用者在正常使用下都可以不用擔心過熱溫度

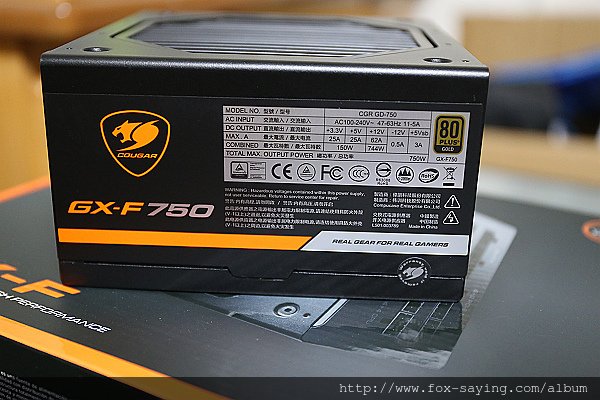

規格貼紙兩面都有

3.3V 與5V 最高總輸出為 150W

12V 最高輸出為 744W

總輸出最高為 750W

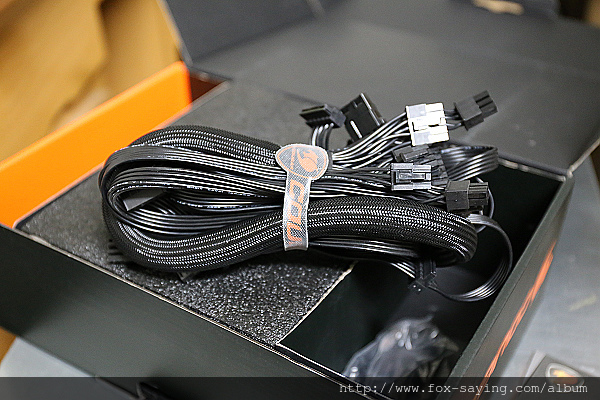

線材是這樣一個大綑包給的

750W 給的線材清單如下

ATX 24PIN 一條

傳統大 4 PIN 一條 共三個接頭

CPUU 12V 4+4 PIN 一條 共一個接頭

SATA 電源 三條 兩長一短 共八個接頭

PICE 電源 二條 共二個接頭

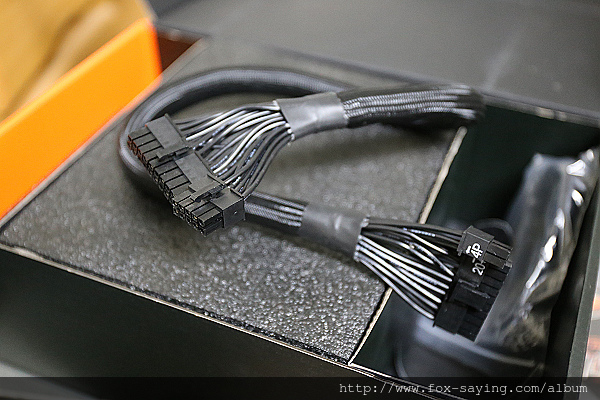

 ATX 24PIN 在使用時要注意,連接主機板端與電源供應器端的端子是不一樣的

請不要用蠻力硬插 (不要懷疑~我見過記憶體反過來插還能插上去的使用者)

原廠表示線長不夠的話可以找 COUGAR 訂購更長的線

但我個人是希望有更短的(這部份我已經寄出訂購需求了)


SATA 電源一次給三條,兩長一短,短線上只有兩個 SATA 電源接頭

所有接頭與線材都是 90 度直接相連,這樣的設置比較節省走線的空間

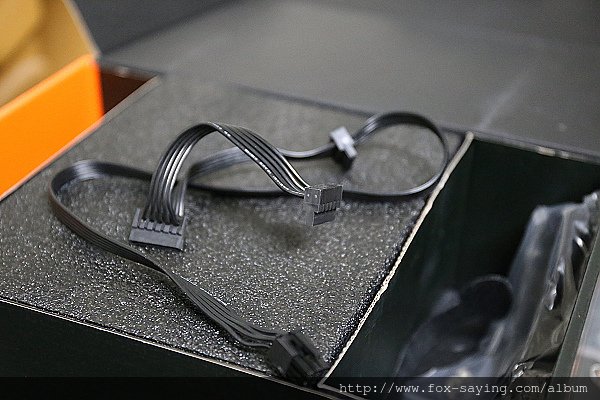

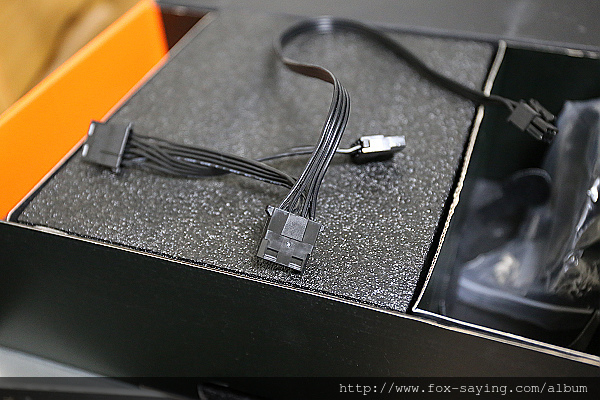

這是大 4 PIN

只有一條~在現在的零件佈置之下,除了散熱風扇擴通與機殼前面板裝置之外,幾乎用不到

所以如果您跟我一樣用不到這一條電源線,但 SATA 電源需求又大的話可以直接跟原廠買 SATA 電源來接就好

(盡量不要再去使用耗材店在賣的那種品質不明的轉接線)


所有的線材都使用至少 16AWG 的線 來保持供電品質

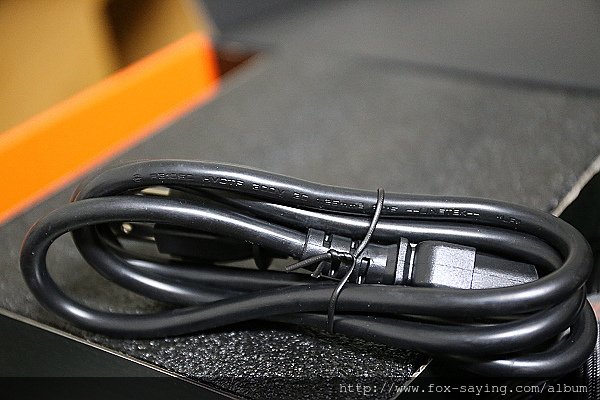

隨機箱配附一條很粗的電源線

從低瓦數升級上來的使用者建議在更換此電源供硬器時,連同電源線一起換了會比較安全

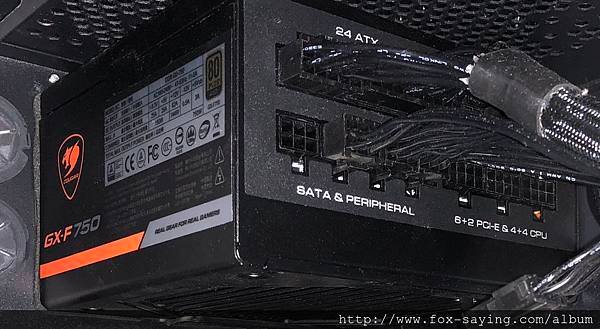

最後來張上機圖,可以看到我並沒有用掉全部的線材

這就是全模組化的好處,用不到的線材就別裝上去~另外收好就成了,可以省下很多整線的功夫喔

相片 2018-3-12 19 24 30

再來的實測就請大家多等等~因為已經送一顆到狼大那了

所有的測試線圖與架構解說都會交給專業的他嚕

我小聊一下我的使用心得

這一顆在我的電腦中使用了約兩週,前一顆電源供應器為 Corsair GS600

兩相比較之下,我還是喜愛全模組化的設計

除了整線便利之外還可以透過原廠的支援來變更電源線的長度來適應不同的機箱

大量設置的 6+2 PCIE 與 4+4 CPU 12V 的輸出接口讓這顆電源供應能更便利的轉換用圖

如 拿去裝多 CPU 的工作站主機 (2~4 個 CPU 12V 需求)或是基本款的礦機 都能簡單勝任

功能性與擴充性上都很足夠

再加原廠很大膽的直接宣告其在耐用度的強化與高溫環境下的測試結果(這些在其安規證號上都可查到)

讓我決定未來的五年~我的電玩主機就交給它照顧啦

以上小聊~更多測試請看狼大表現
