已經好一陣子沒跟大家聊 PC 用散熱器了

現在這低發熱量的時代,過去那些碩大無比的塔式熱管散熱器對 CPU 穩定工作的影響力已大幅降低

在不追求極限使用的前提之下,連原廠風扇都可以給使用者足夠的低溫表現

此時再來介紹這種基礎型的散熱器似乎有一種雞肋感

但這一篇我會來告訴大家為何我需要它

這是一款由酷碼科技 (CoolerMaster) 所推出的原廠風扇 like 的散熱器

COOLERMASTER i70C

showmerIMG_9591

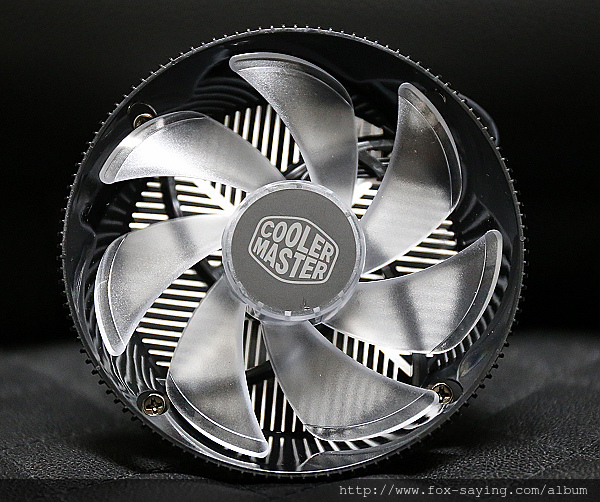

如上圖所見的,他與原廠風扇最明顯的差別就在於那 120mm 的風扇

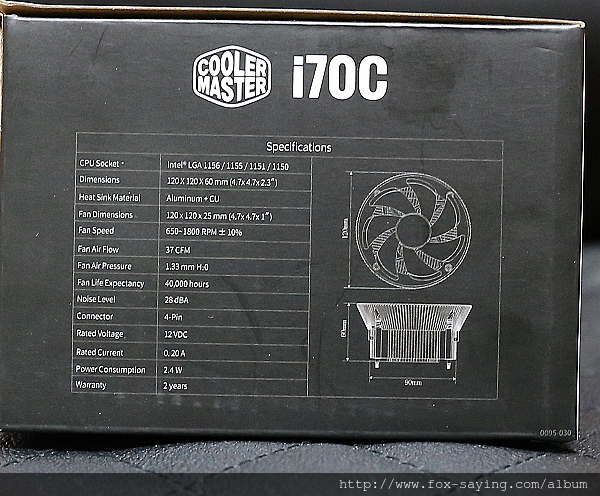

因為我手邊沒有熱力與流體相關的測試機具,所以一切都採用信賴原則~相信原廠規格

這個風扇在最高轉數 近 2000 RPM 之下可提供 37CFM 的風量

因為轉速極低所以噪音量也不過 28dBA 可以說非常的安靜

散熱器的總體高度是 60mm 只略高於原廠風扇

所以之前介紹給大家的  STX 系統機 華擎 ASRock DeskMini 110 迷你主機 也可以剛好裝下

showmerIMG_9588

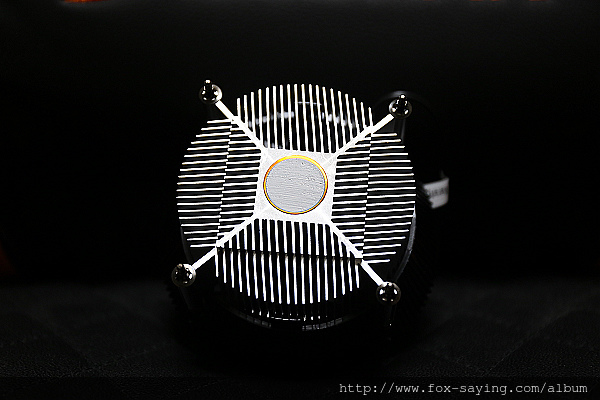

與原廠一樣是銅柱心的底座外加放射狀鋁鰭片,與 CPU 接觸處有預塗導熱膏在上頭了

雖然不知道導熱膏的等級有多高,但應該不會比原廠出貨的差

showmerIMG_9589

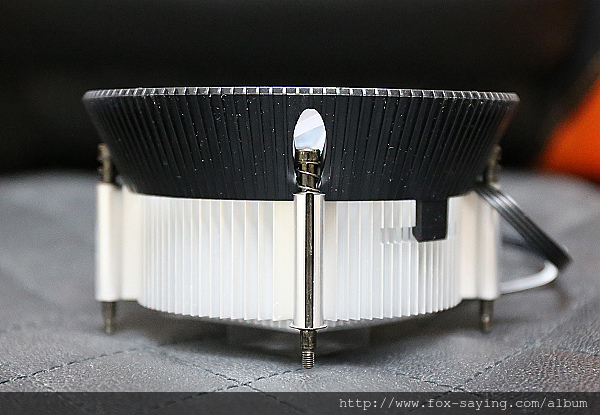

四個固定扣具使用金屬螺絲,與原廠那種在使用一段時間之後會脆化的塑膠卡榫不同

風扇則是使用 90mm > 120mm 風罩來達成使用 120mm 大風扇的任務

showmerIMG_9590

因為使用螺絲固定,所以一定就會有這種固定背板

固定背板的最大好處就是可以減緩主機板因固定散熱器所產生的板彎程度

板彎的問題其實從 LGA 775 時代就一直在到現在

進入 LGA 115X 時代後因新式 CPU 座而有所改善,但是仍不足夠

故這個背板的存在是好的,且原廠很貼心的給了雙面膠讓大家可以把它黏在主機板背面來降低安裝難度

showmerIMG_9593

showmerIMG_9597

安裝方式很簡單,四根螺絲 X 型交叉分階段上鎖到底就行了

不要一次到底,到底也不要硬催鎖死~基本上不會有任何的問題

showmerIMG_9598

開機後會看到風扇可以發出漂亮的藍光

showmerIMG_9599

跟 E3-1231V3 的原廠風扇比較一下

高度上略高一點,散熱片的厚度大約是原廠扇的兩倍

但因為鰭片密度的差異所以兩顆風扇的散熱表面積其實是差不多的

主要的效能差異是在風量與扣具所提供的壓力

下壓力越大則導熱能力越好,這部分因為有強化背板幫忙所以壓力會略大於原廠貨

風量部分因為 120mm 風扇的關係,所以風量得到一定的保障

showmerIMG_9596

詳細的燒機測試我沒有測,主因是因為我忘了先測原廠風扇再換散熱器

但基於過去長年的熱流設計經驗也可以給個大約的結果

這樣的設計在 E3-1231 V3 (i7-4770) 上使用,在低使用率的時候大約可以較原廠低一到三度

隨著使用率上升差異會越來越明顯,最高差異應該有機會看到十度

對一顆 400 元有找的散熱器來說,有效的散熱、更低的噪音、更好的防板彎

這一切的表現已經相當的稱職了

至於其他可用於 STX / ITX 下吹式有機會且有閒錢購買時再來討論
