我們之前曾經幫大家介紹過一台可以靈活自由配的效能主機 華擎 ASRock DeskMini 110 迷你主機

該迷你小主機具有高度靈活性~~讓玩家可依自己的需求來配置核心硬體

不管是辦公室文書、客廳影音 或是 單純的上網專用機都會是不錯的選擇

時代在進步 DeskMini 系列當然也不能裹足不前,所以之後又推出可以安裝獨立顯示卡的機種

不過當時因為狐仔個人覺得 intel 第七代 CPU 已進入生命週期尾聲而放棄

直到現在~支持最新高效能第八代 CPU 的 Intel 370 版本上市

我們認為如此的價值性正是時候,該是跟大家來討論新一代 DeskMini 的時間到了

所以這部似乎可以將迷你小主機的效能提高到一個全新的高度的

ASRock DeskMini GTX (Z370) 報到啦


華擎的 mini-STX 系統對於某些使用者來說還是略顯不足

畢竟.....在怎麼強的內顯終究還是內顯,玩遊戲就是無力

為此,華擎提出了 Micro STX 解決方案~~將主機板給拉長兩英吋

在這兩英吋的空間中,加入了 NB 上常用的 MXM 插槽規格

這樣一來就增加了可以安裝獨立顯示卡的空間,同時也增加了兩個 m.2 的空間,讓你高速 SSD 裝好裝滿



咱們先從外觀來看看這台小主機

前置面板上除了音源孔之外還有 USB 3.0 以及逐漸實用的 USB-C 接頭


背板 I/O 介面包含 一個 RJ-45 標準網路介面

四個 USB 3.0 、電源插孔

銀色隔板上的 HDMI 是內顯晶片的

旁邊的 HDMI + DisplayPort + miniDisplayPort

則是給 MXM 規格的獨立顯示卡輸出

(你沒看錯~在筆電端窮途末路的 MXM 顯示卡的最後出路就是在此)


打開上蓋之後可以發現兩個顯眼的大散熱器

右側的為標準的 Intel CPU 散熱器,左側則為 MXM 獨立顯示卡

目前市面上可以購買到的搭配出貨的規格為 GTX 1060,最高可支援到 GTX1080


使用 Intel Z370 晶片組 Coffee Lake 平台

支援 Intel  8th Core™ 1151 腳位的 CPU

如果您的預算足夠可以清鬆直上 Core i7 8700 來扮豬吃老虎

散熱器可直接使用原廠散熱器或是市場端任何下吹式的 mini itx 熱管散熱器


更潮的是這台小主機竟然也支援 RGB 燈條控制器~~最近流行的電腦元素華擎也沒放過


記憶體同樣是採用 SO-DIMM 規格

支援 DDR4 2666MHz / 最高 32GB

所以我們這次準備 金士頓 DDR4 2133 16GB SO-DIMM 記憶體模組 來插好插滿


這次主機板上有四個 M.2 介面接口

要特別注意的是,此 M.2 SSD 1&3 支援 M.2 NVMe SSD + M.2 SATA

第2個位置則是只支援 M.2 NVMe SSD

第4個位置是給無線網卡模組使用的 (該模組購機加購價約 400 元)

同時主機版背面的硬碟安裝架上 一共可以安裝兩個 2.5 吋的硬碟

容量擴充介面給到滿

但基於使用的安全性,個人強烈建議你的 2.5 吋 最好不要擋到 M.2 的上方


在 SSD 的選擇上我們還是選擇價位與品質的優質選擇

Kingston KC1000 NVMe MLC SSD

但我們這次購入的為 250GB 未付轉接卡的版本


控制器採用的是 Phison 群聯的設計方案的 SSD 在市面上不只金士頓

但還是可以看到各種白牌顆粒

金士頓家依然是使用 TOSHIBA 的顆粒~~品質有保障


安裝上去

目前我們安裝在第1個插槽位置

看到後面仍然有這麼多擴充空間感覺真的很棒!!


BIOS 的截圖

基本上設定依據出場設定就行

幾乎不需要做額外的修改

180417004750

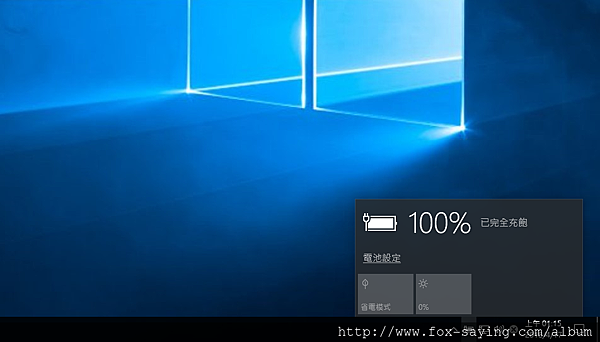

比較有趣的是這台主機在安裝完 OS

竟然會被辨識成 筆記型電腦~~而且還有電池哩~~

111

咱們簡單測試一下 SSD 的速度

看看小主機板的設計是否會犧牲的頻寬~~

基本上使用兩個大家最常使用的測試軟體進行測量

在效能上也完全能發揮 金士頓 KC1000 這顆 NVMe SSD 的官方標示數據

在這邊要特別說明的~

因為空間問題,為了保持 NVMe SSD 的工作效能,強烈建議使用者必須將你的 NVMe SSD 加裝散熱器

在這部機器上我推薦使用

CUMA M.2 2280 專用銅製散熱器 近乎土炮改裝法的實戰型 PCIe 固態硬碟散熱器



以上簡單報告完畢

在使用上如果你使用 NVMe SSD 的話~直立使用為佳

想橫躺使用的話,可以將底部四角在墊高一點來增加熱對流的空間

心情好的話可以買一個極度便宜的筆電散熱墊來對著底部吹,便可完全發揮 SSD 的效能

這樣它就會是一部高效能的迷你主機啦

注意~想用這部主機裝 WIN7 的朋友請一定要再看底下這篇

[教學] 使用免費軟體 Gigabyte Windows USB Installation Tool 簡單製作 windows 7 安裝隨身碟 (Intel 100/200/X299/Z370 適用)
