台達旗下製作行動裝置電源相關產品的品牌-Innergie2017年在知名公眾產品募資網站kickstarter上發表一款世界最小的60W萬用USB-C PD充電器55cc,同時開放募資認購,在20184月開始交貨至使用者手上,並正式將產品命名為PowerGear 60C

台達Innergie PowerGear 60C(55cc)產品特色:

1.集合台達多年電源技術經驗之大成,製造世界最小60W萬用充電器,採用USB PD技術,自動辨識輸出5種電壓組合,手機、平板、遊戲機、筆記型電腦,一顆搞定

2.節省充電時間,搭配Apple支援PD快充的裝置(自備USB-CLightning),可以發揮快速充電,縮短充電所需時間

3.USB-C可正反插拔,耐用性高,可承受多次插拔,高電流乘載能力,使電能可充分輸出

4.搭配Innergie專屬傳統筆電轉接線,隨附八顆可更換式常用規格DC插頭,讓舊型筆電也可以享受小體積及高效率的電力來源(筆電需支援20V電壓輸入)

5.100-240V通用電壓輸入,標準款採折疊式插頭設計,萬國款則提供三種可更換式插頭,出國免帶轉接插座,使用十分方便

6.InnerShield提供五大保護(過電流/過電壓/過溫度/過功率/短路),並同時通過美國/加拿大安規及台灣BSMI認證,提升用電安全



台達Innergie PowerGear 60C(55cc)產品規格:

1.型號:ADP-60BW

2.輸入:100-240VAC1.6A50/60Hz

3.輸出:5V/3A9V/3A12V/3A15V/3A20V/3A,最大功率60W

4.尺寸:30x30x60mm

5.重量:88g

6.認證:安規BSMI/UL/cUL/NrCan/CE/PSB/CCC,效率等級VI

7.保護:OCP/OVP/OTP/OPP/SCP



Innergie Kickstarter Special Power Pack版本外盒包裝,正面中央有銀色Innergie字樣,周圍以多國語言印上你好


背面有Kickstarter Special Power Pack字樣,及包裝隨附內容,主要為PowerGear 60C充電器及MagiCable 150筆電轉接線,另外附贈了MagiCable USB-CMicro USB線及PowerCombo Go Pro車用充電器,贈品部分沒有保固,產地為中國

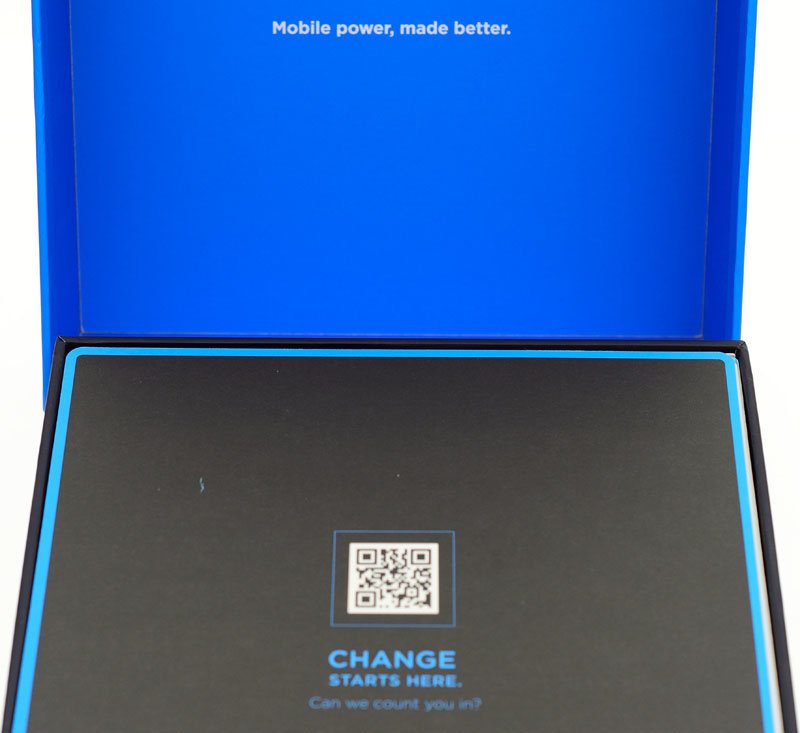

打開外盒,上蓋內側藍色部分印上”Mobile power,made better”標語


看到內容物前還有一張紙卡,上面印有QR Code”CHANGE STARTS HERE”(改變從這開始)”Can we count you in?”(我們可以算您一份嗎?)


紙卡背後還有對募資支持者的感謝語及願景

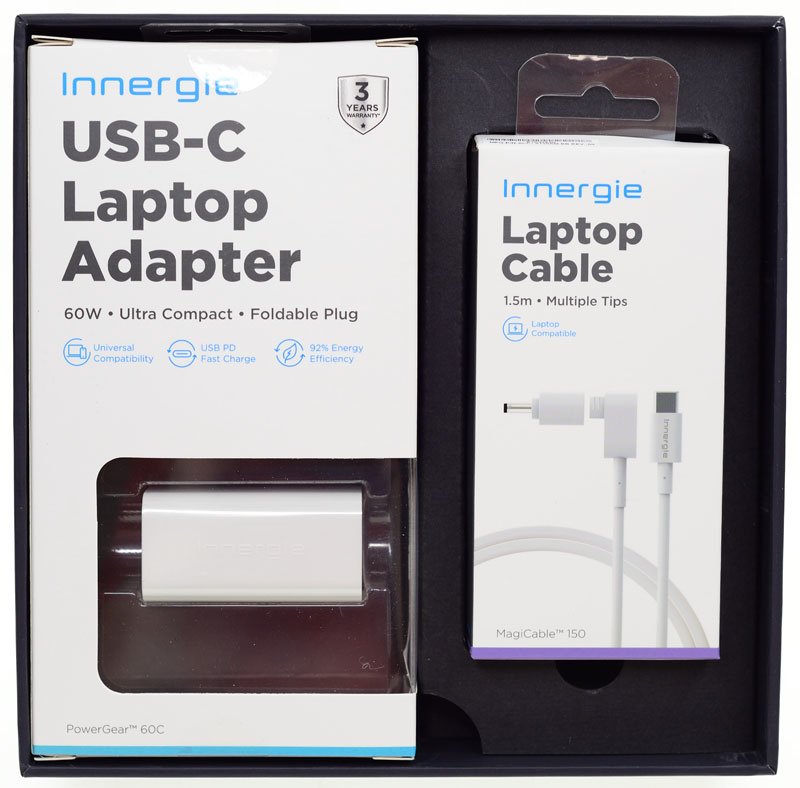

掀開紙卡,看到兩大主角,PowerGear 60C充電器及MagiCable 150筆電轉接線的外盒,另外兩樣贈品則在下層

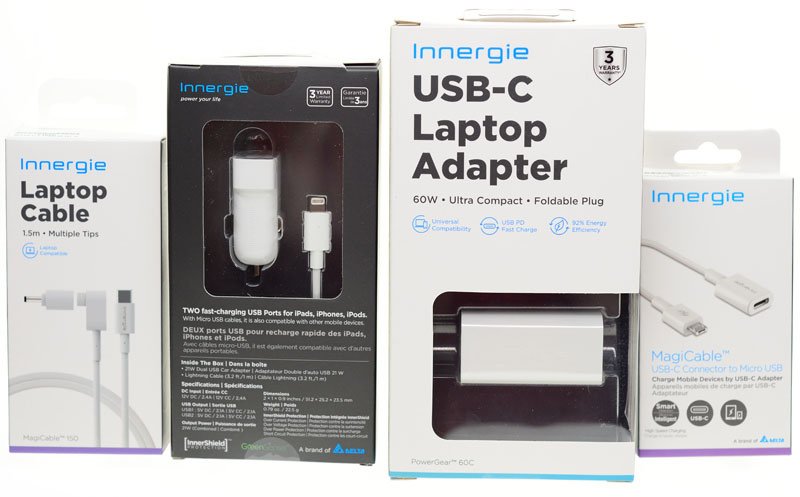

取出盒內所有物品

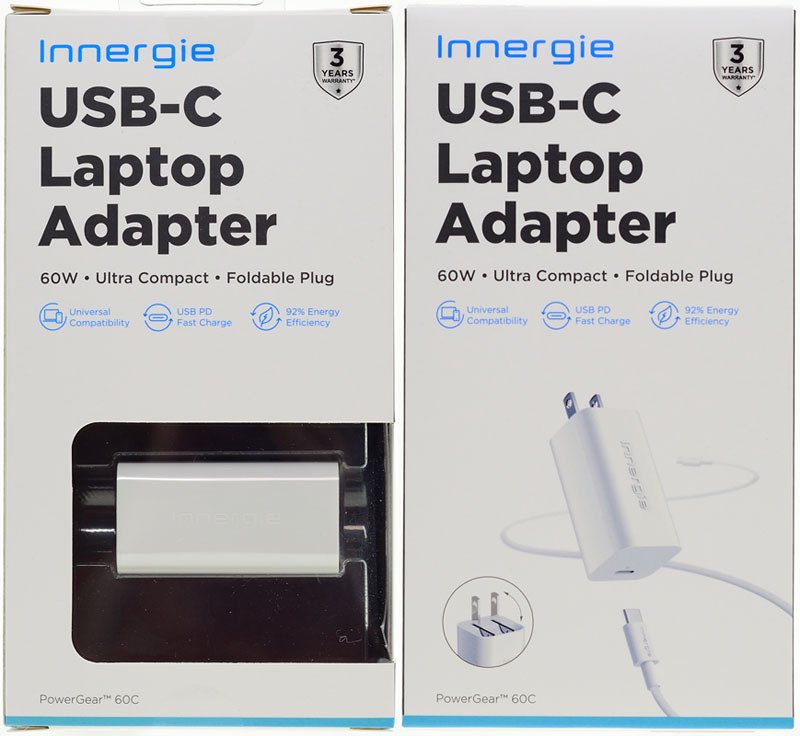

PowerGear 60C充電器外盒正面及背面,有一透明視窗可以看到充電器本體,此款為標準款,採用折疊式插頭,右上方圖示表示產品提供三年保固


PowerGear 60C充電器外盒左右側面,有產品註冊用QR Code、支援USB PD裝置種類、規格表、包裝內容物,對MacBook 12吋版本的預估充電時間

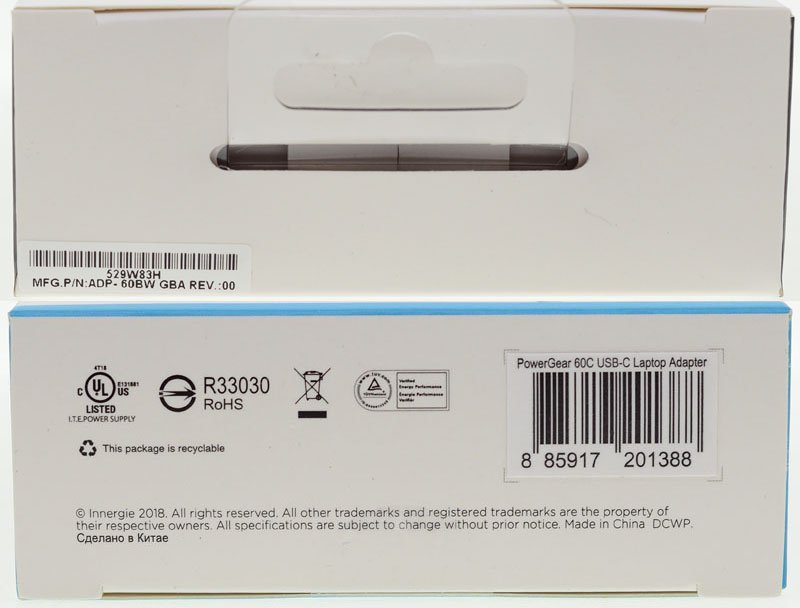

PowerGear 60C充電器外盒頂部及底部,黏貼產品條碼

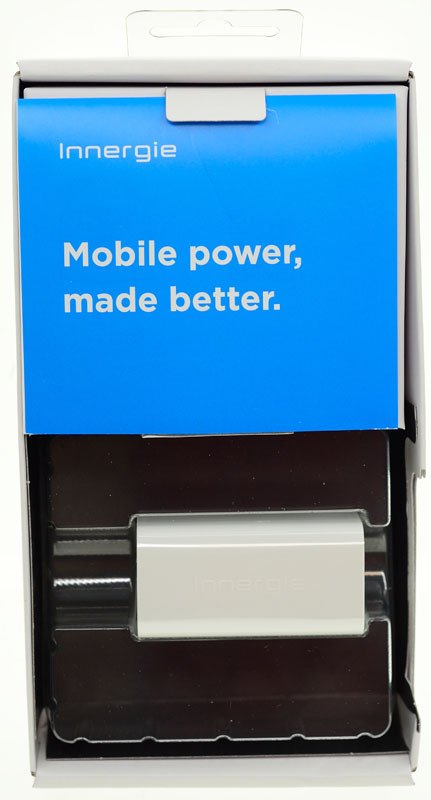

打開外盒,上方藍色文件為說明書,說明書後方放置USB-C to USB-C線材,充電器裝在下方透明泡殼內

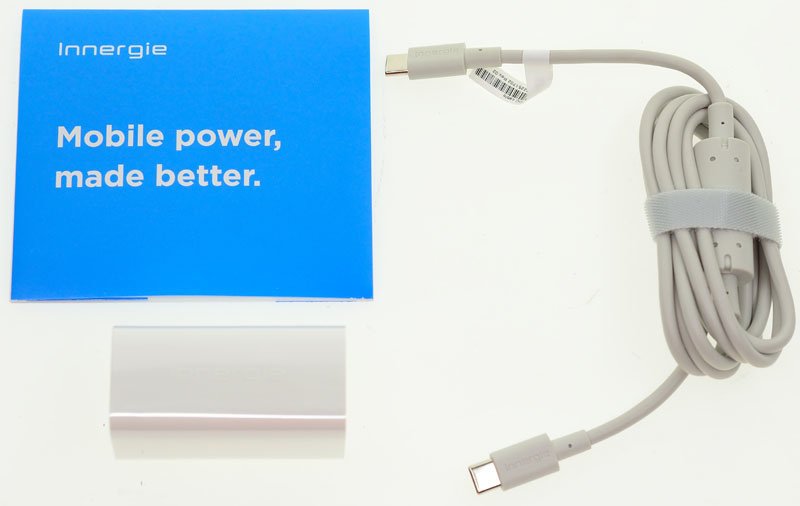

內容物一覽,有說明書、PowerGear 60C充電器本體、USB-C to USB-C線材


充電器本體採白色亮面塑膠外殼,其中一長方形面有Innergie字樣凸印

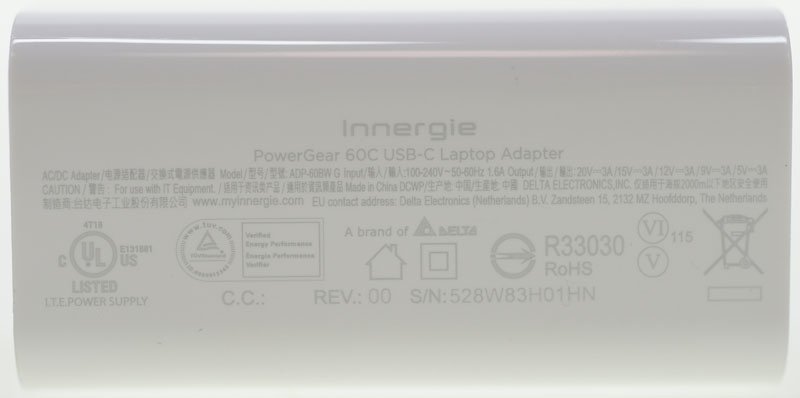

另一長方形面有中/英文印刷產品型號、輸入/輸出規格、產地、製造廠商、安規認證等資訊

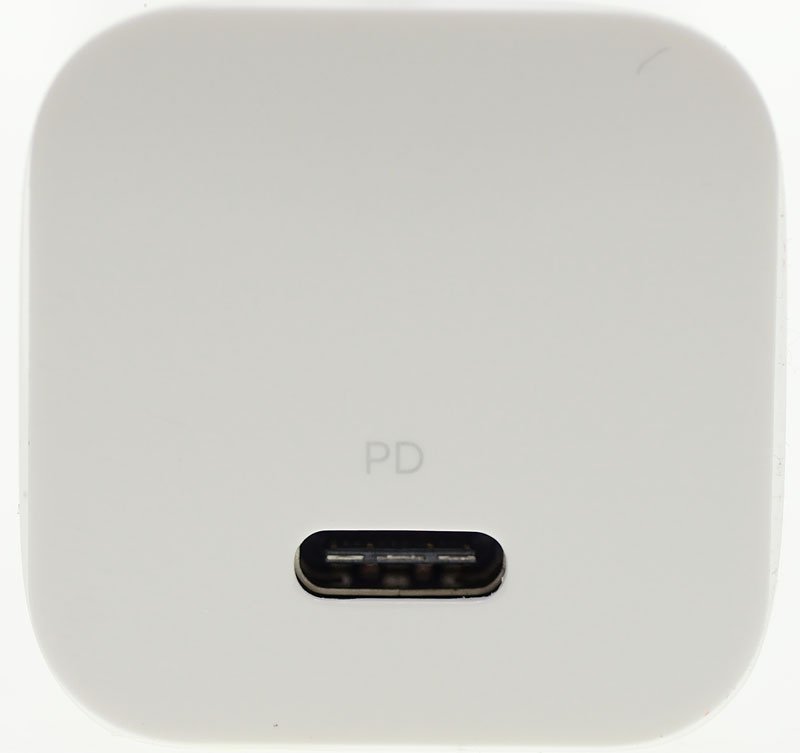

正方形面有一個USB-C插座,上方印上PD字樣

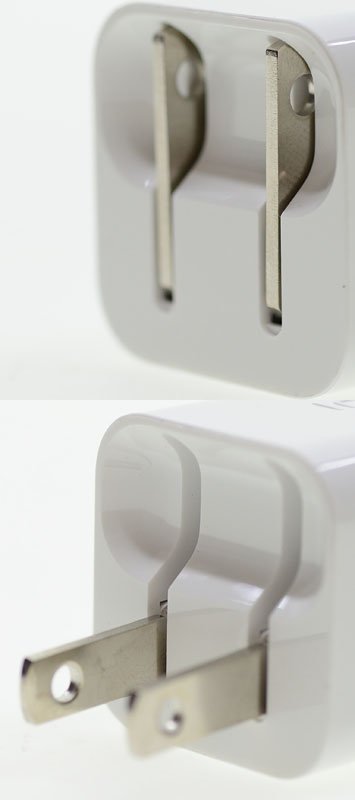

可折疊式插頭設計,收起後不會凸出本體

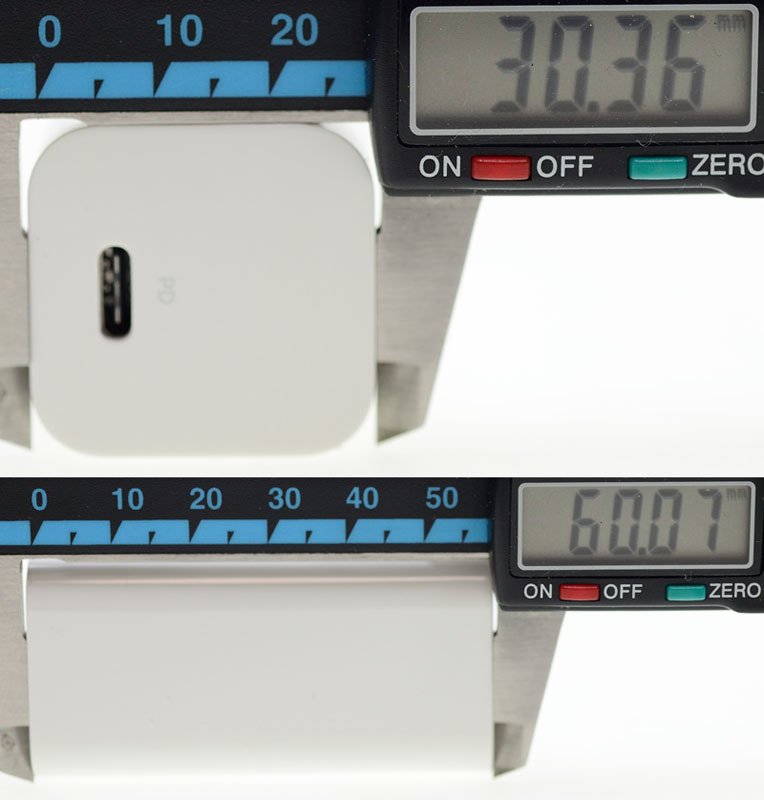

本體尺寸為30x30x60mm

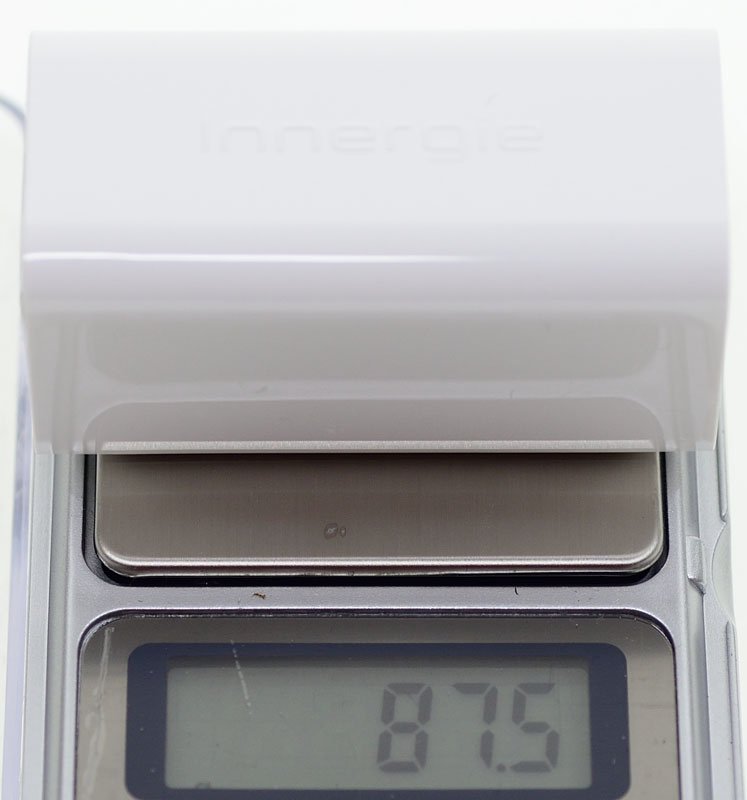

本體重量為88公克

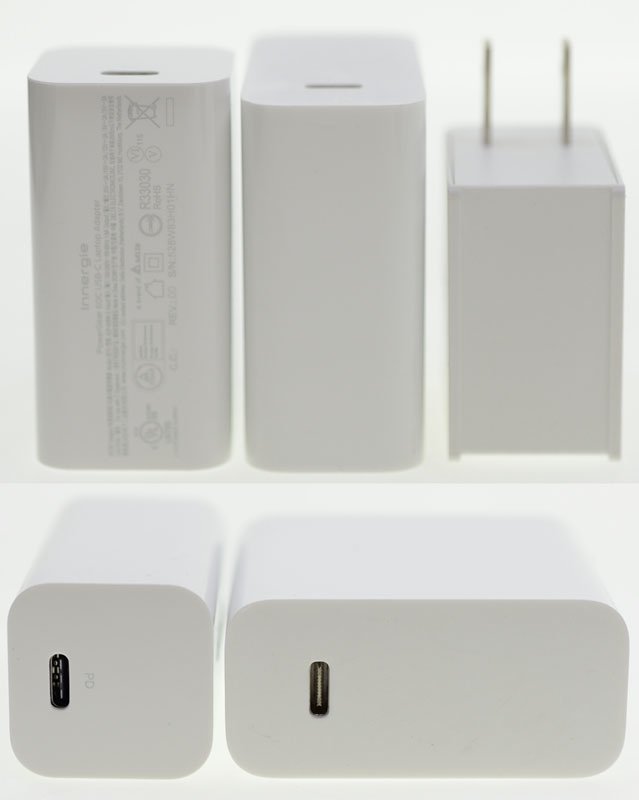

與其他USB-C充電器大小比較,可以看到PowerGear 60C()比起小米45W()來說小非常多

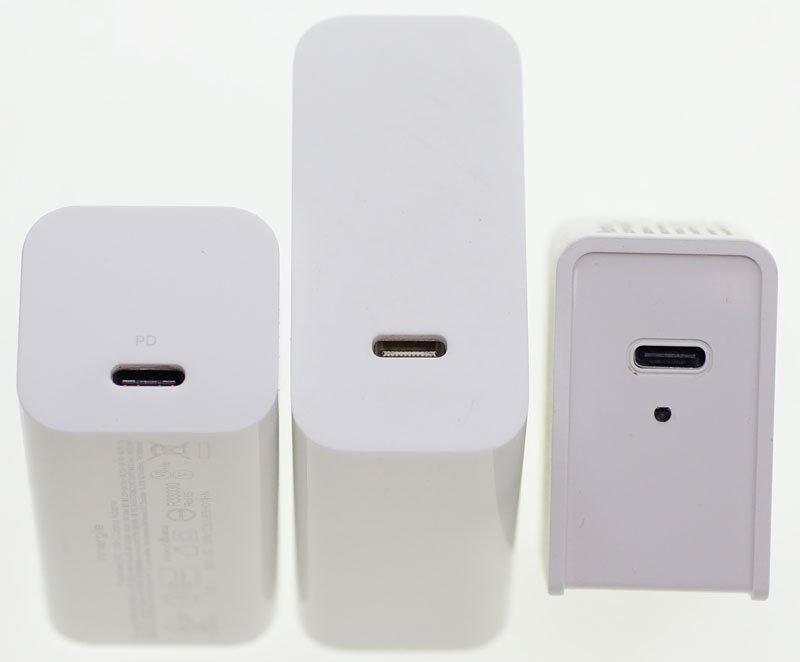

PowerGear 60C()比起小米45W()高度與厚度相同,PowerFalcon 18W()也只有本體比較矮,但不可收折的插頭就佔走一些高度,而這麼小的體積卻能輸出60W,世界最小60W萬用充電器可不是叫假的

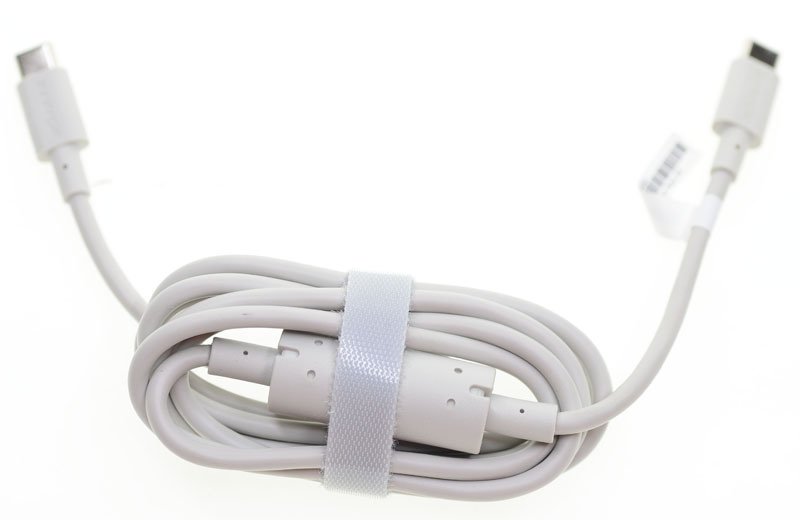

隨附的USB-C to USB-C線材,長度為144公分,其中一端有一個抗干擾磁環,並附上一條魔鬼氈束帶方便整線

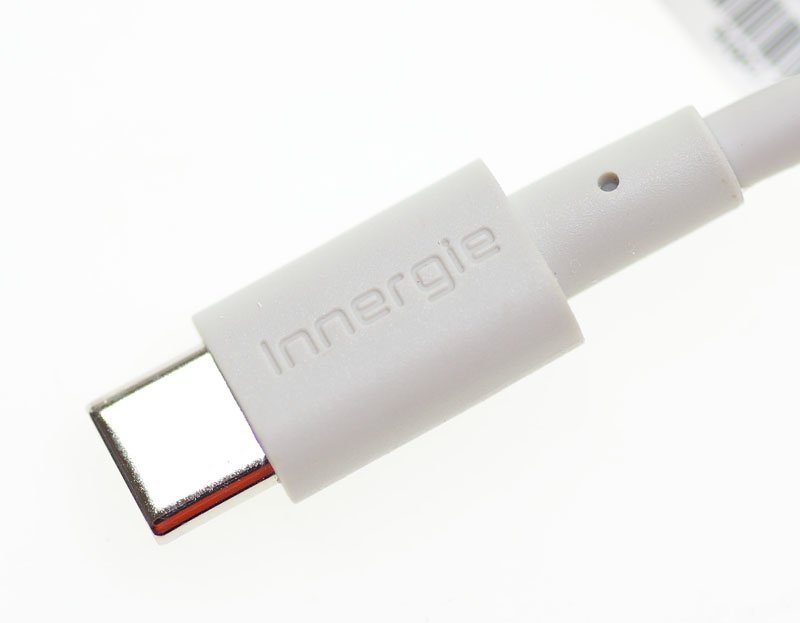

USB-C接頭上有Innergie字樣

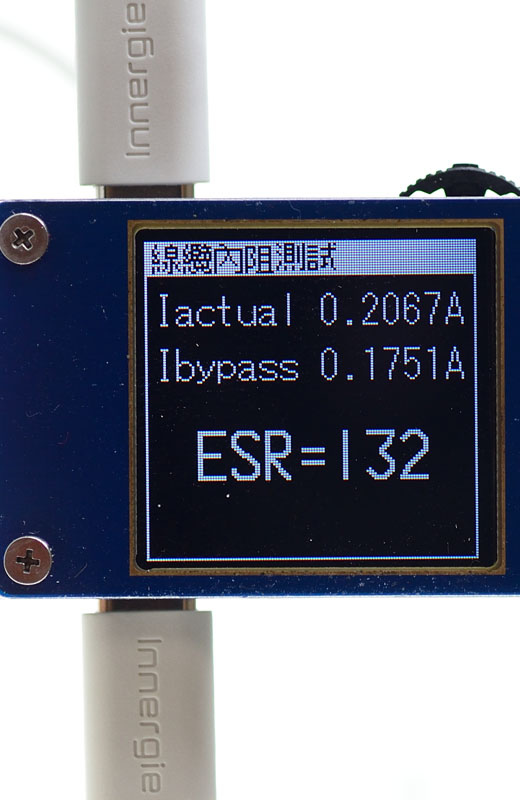

隨附線材等效阻抗為132mΩ

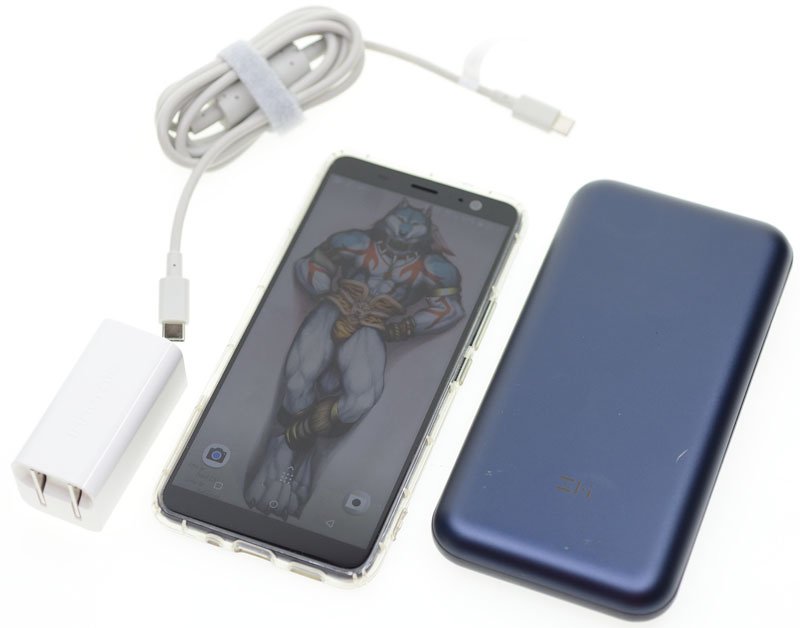

只要手機及行動電源等隨身裝置都能支援USB-C PD充電,就只要帶PowerGear 60CUSB-C to USB-C線就可以搞定所需的充電及供電需求,如果認為原廠線太長不好帶,也可以自備長度比較短並符合3A電流規格的線

(圖中手機HTC U11+及行動電源紫米10QB820均支援USB PD充電)


假使筆電不支援USB-C充電怎麼辦? Kickstarter Special Power Pack包裝內另一個主角是Innergie MagiCable 150筆電用轉接線,可以讓PowerGear 60cInnergie出品的45W-100W USB-C充電器,能直接輸出20V電壓,並搭配八組DC轉接插座,供電給筆記型電腦

Innergie MagiCable 150筆電用轉接線包裝正面及背面,背面列出了八種DC插頭可支援的筆電廠牌,若這八種都不支援使用者的筆電,也可以透過下方”FREE TIP PROGRAM”QR Code去聯絡Innergie

不過像是微軟Surface、蘋果MagSafe等具有專利的筆電接頭就沒有辦法提供

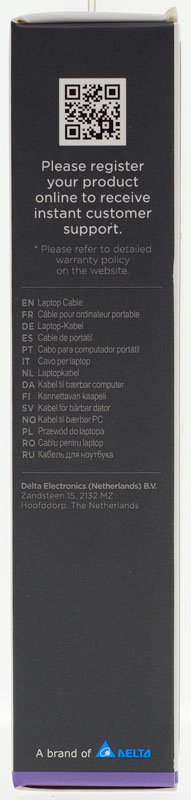

Innergie MagiCable 150筆電用轉接線包裝側面

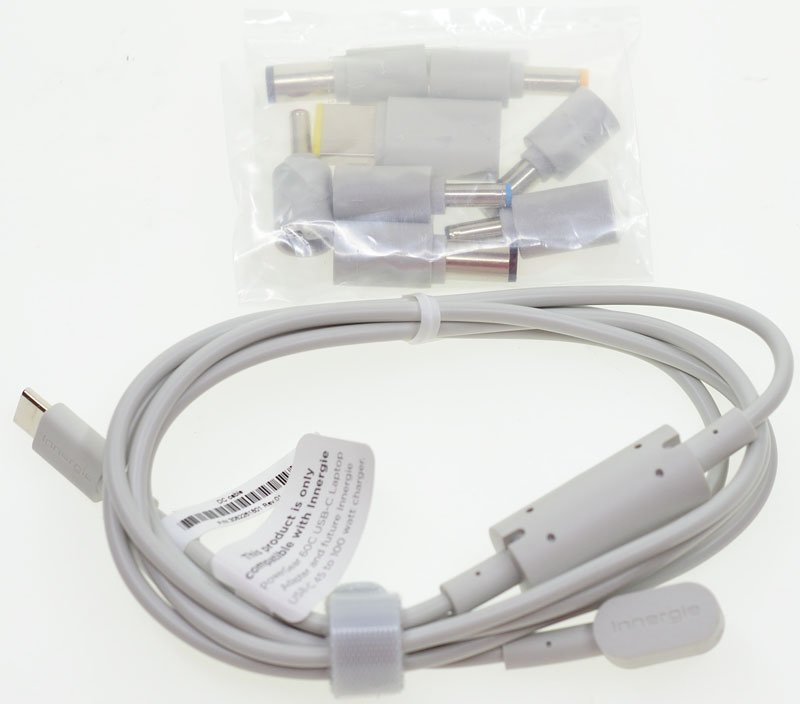

包裝內容物一覽,有USB-C to L型插頭轉接座及8DC插頭

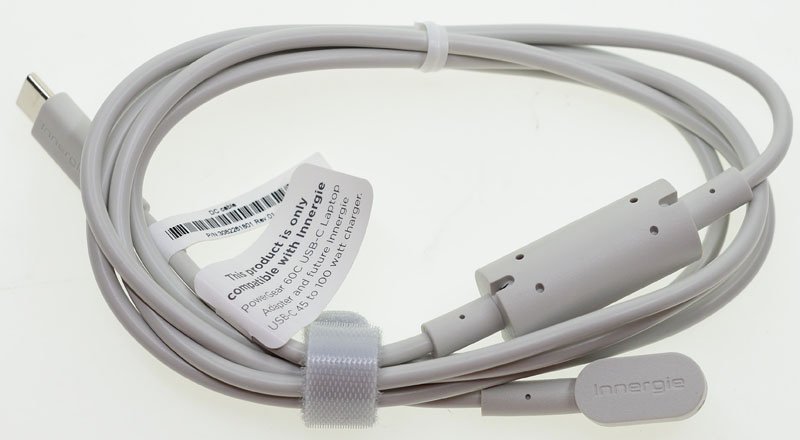

線本體為151公分,靠近USB-C那端有一個抗干擾磁環,並附上一條魔鬼氈束帶方便整線

線上的標籤內訊息主要大意是僅可搭配Innergie出品的PowerGear 60C及未來推出的45W-100W USB-C充電器

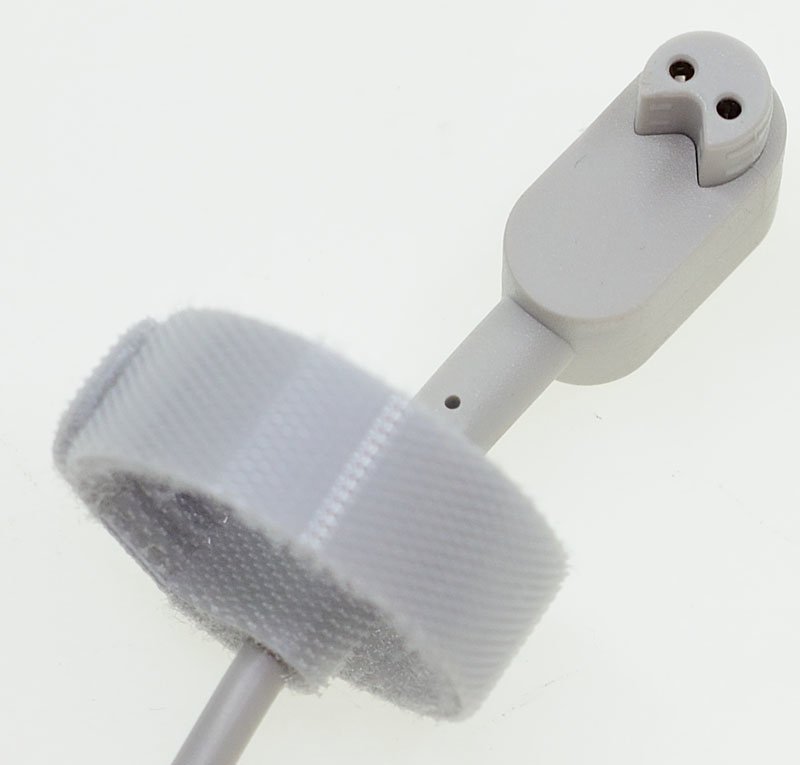

L型插頭轉接座,具有防呆設計,可以避免可換DC插頭插反

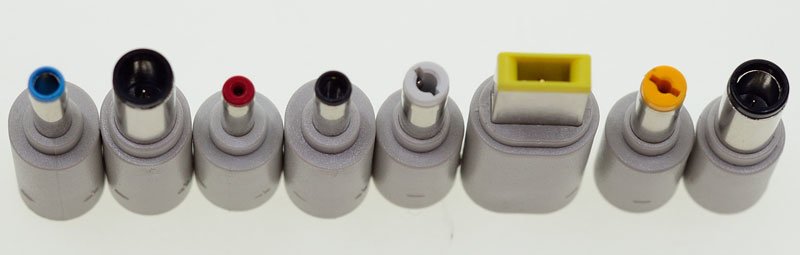

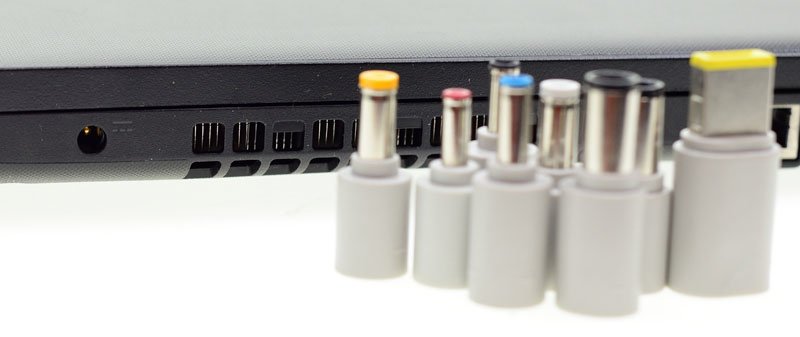

8種可換DC插頭,支援主流廠牌筆電

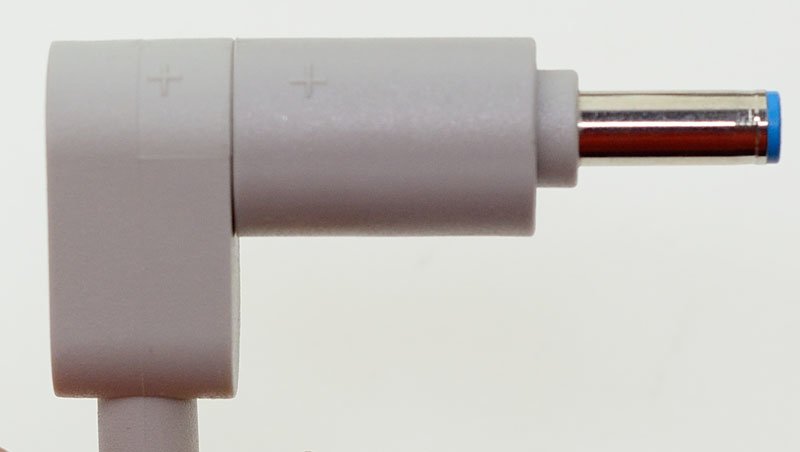

轉接座與DC插頭組合後的樣子

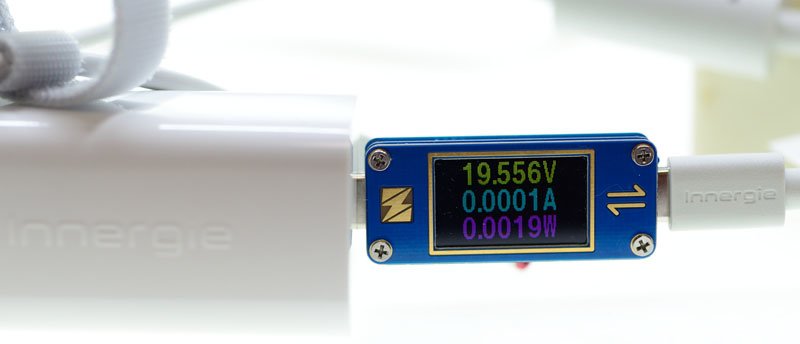

USB-C一插上PowerGear 60C後就會輸出20V,插上其他品牌USB PD電源裝置則只會輸出5V

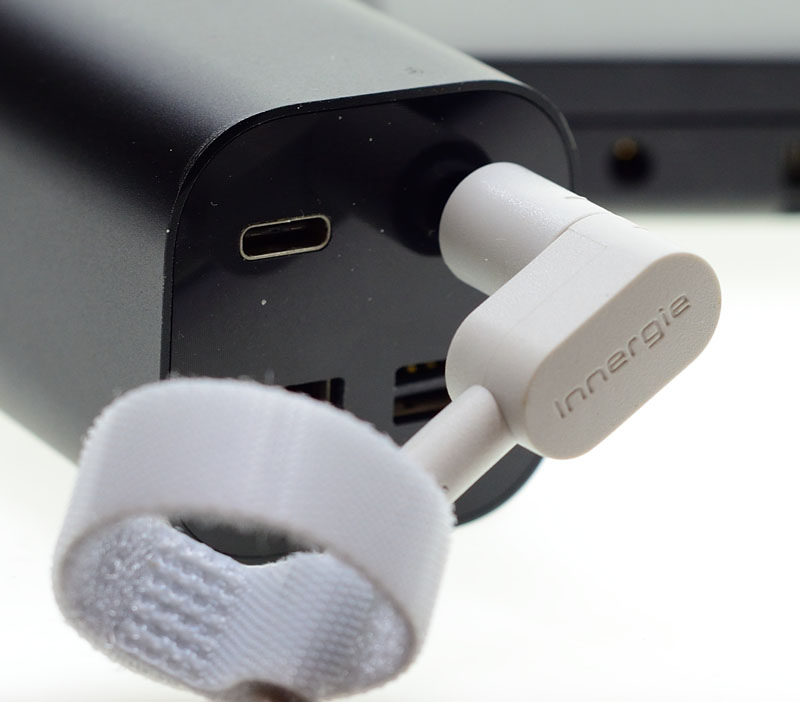

使用MagiCable 150轉接線對ASUS Zenpower Max進行充電


ASUS Zenpower Max進行充電的電壓及電流

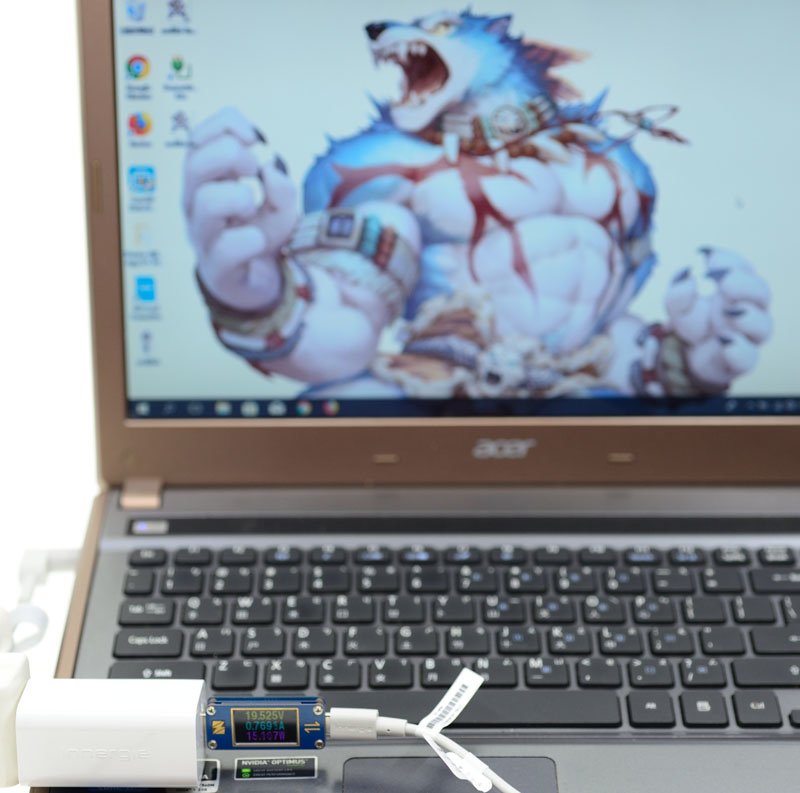

PowerGear 60C搭配MagiCable 150筆電轉接線,也可正常對支援65W輸入,電池已損壞的筆記型電腦進行供電

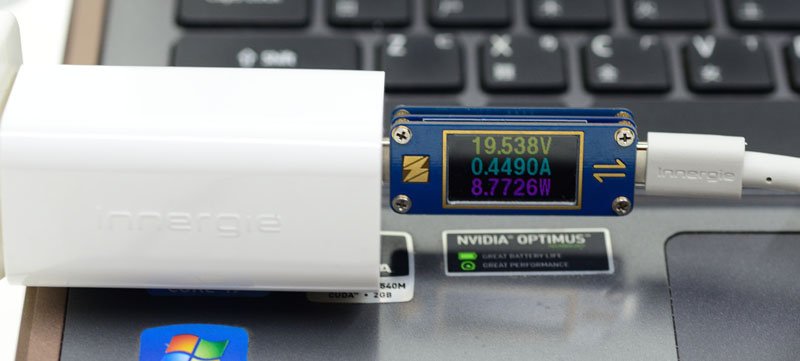

該筆記型電腦於桌面下待機時的電壓及電流

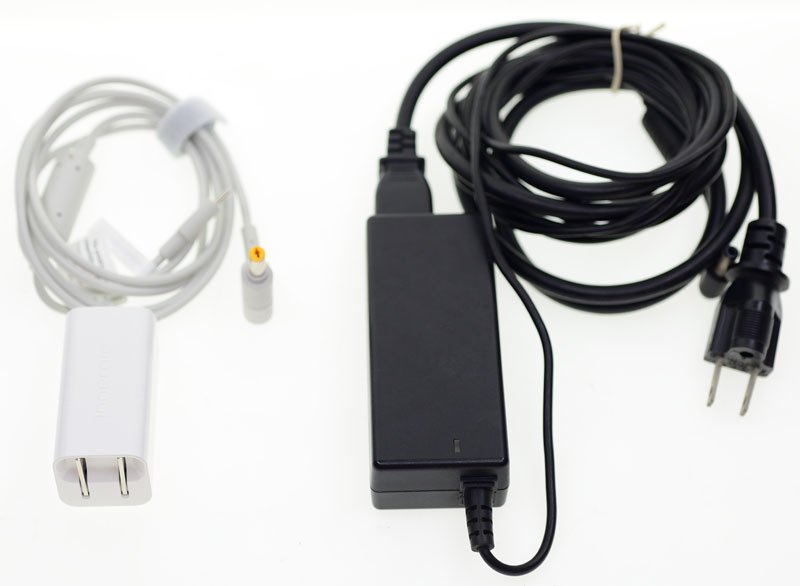

PowerGear 60CMagiCable 150()和筆記型電腦原裝65W電源供應器與交流電源線的佔用空間及體積大小比較,更能明顯展現出PowerGear 60C的嬌小


不過很可惜的,手上另一台筆電Lenovo Ideapad 110-15isk沒有可以使用的DC插頭(外徑正確,內徑錯誤)


Kickstarter Special Power Pack的贈品,其中一個是MagiCable USB-C插座to Micro USB插頭轉接線,讓USB-C充電器/行動電源可以對Micro USB裝置供電,並內建Apple 2.4A、三星5V/2ADCP 5V/1.5ABC 1.2等充電定義自動辨識,這條轉接線沒有限定USB-C充電器/行動電源的廠牌

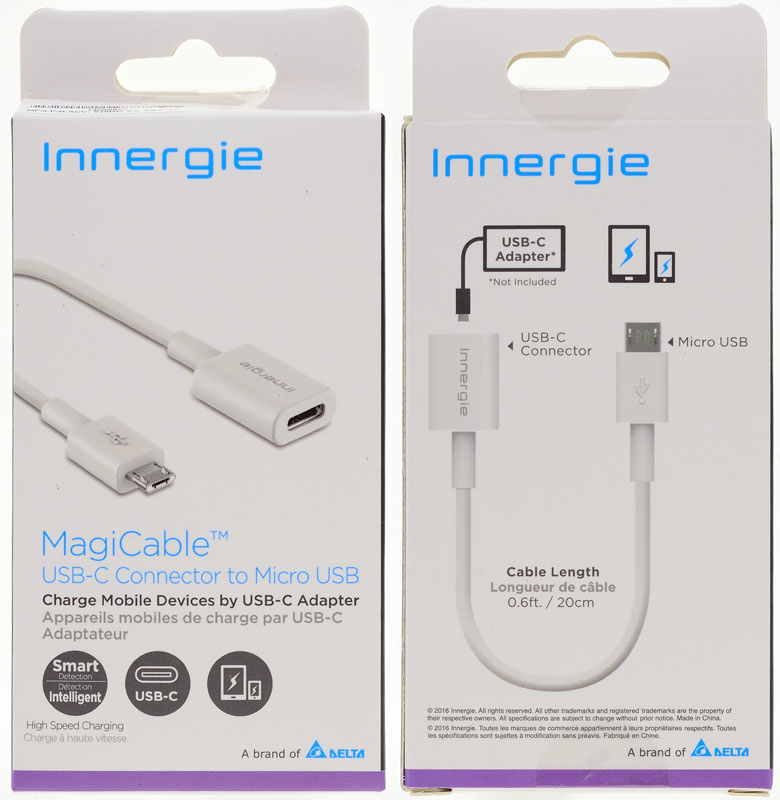

包裝正面及背面,背面有使用方式簡單說明,此線只能充電,無法進行資料傳輸

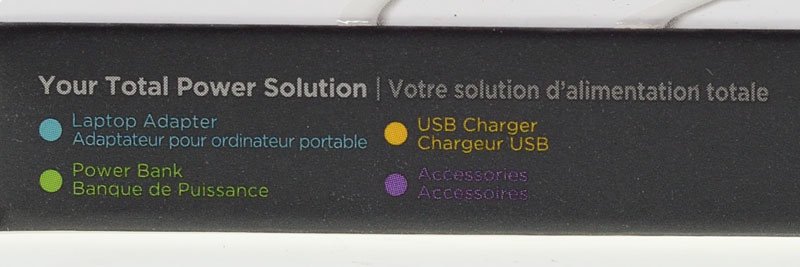

包裝側面,Innergie主要產品為筆電充電器、行動電源、USB充電器、配件,並以顏色進行分類,例如PowerGear 60C的盒子底部邊緣是藍色(筆電充電器)MagiCable的盒子底部邊緣則是紫色(配件)

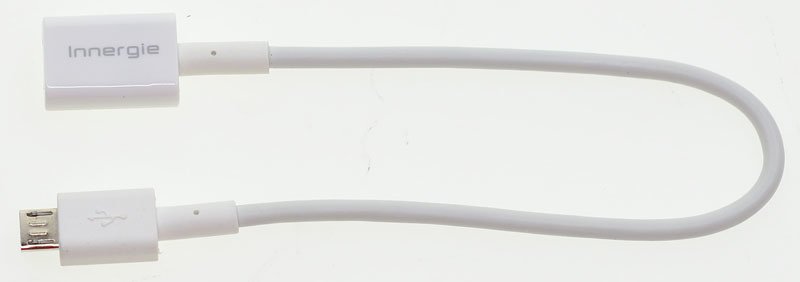

MagiCable USB-C插座to Micro USB插頭轉接線,本體長度為20cmUSB-C插座端有Innergie字樣

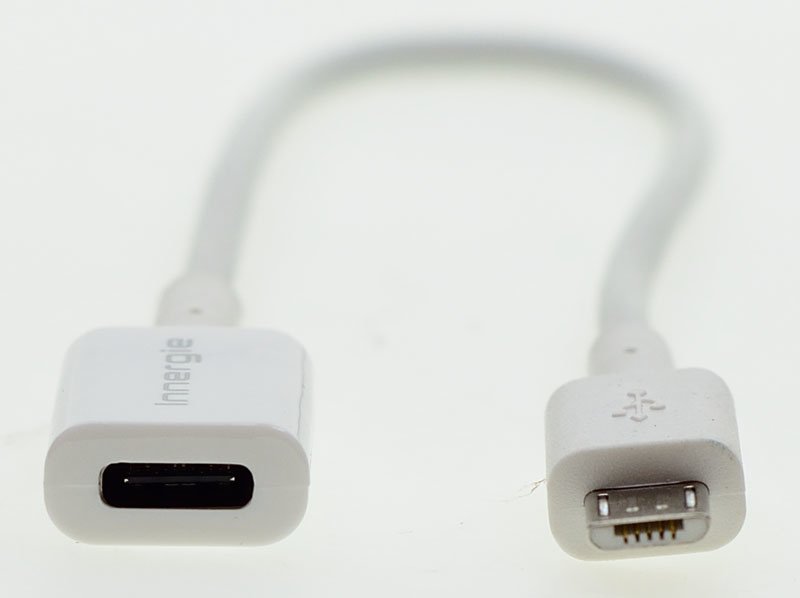

線的兩端,一端為USB-C插座,一端為Micro USB插頭

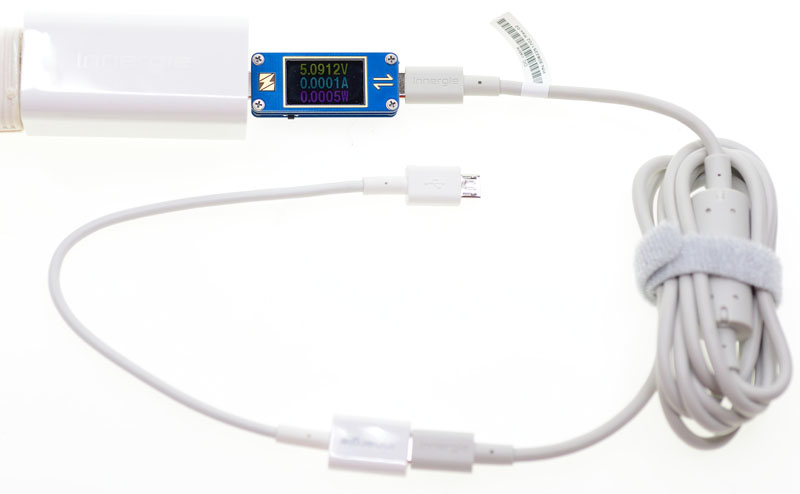

轉接線搭配PowerGear 60C及隨附USB-C to USB-C線材,可直接輸出5V

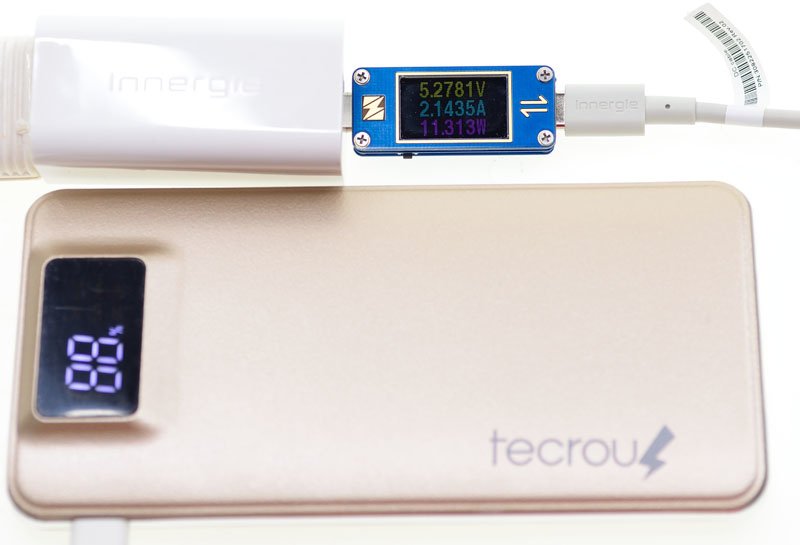

就可以用PowerGear 60C對只支援Micro USB輸入的裝置(行動電源)進行充電,不過因為只支援純5V輸出,所以無法觸發行動電源快充輸入


接下來是PowerGear 60C的性能測試

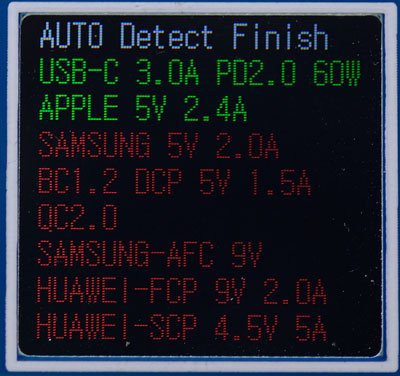

PowerGear 60C充電定義支援方面,僅支援USB PD 3A 60WApple 2.4A

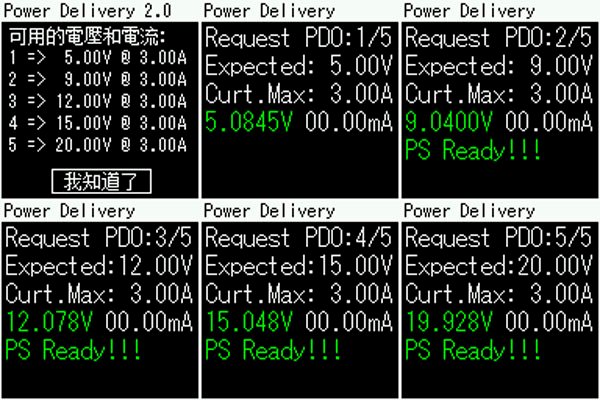

PowerGear 60CUSB PD支援五組電壓電流輸出,為5V/3A9V/3A12V/3A15V/3A20V/3A,各組輸出空載電壓如綠色數字所示

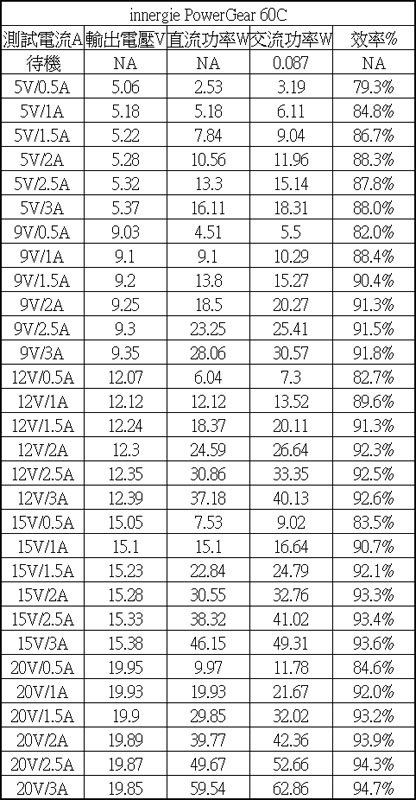

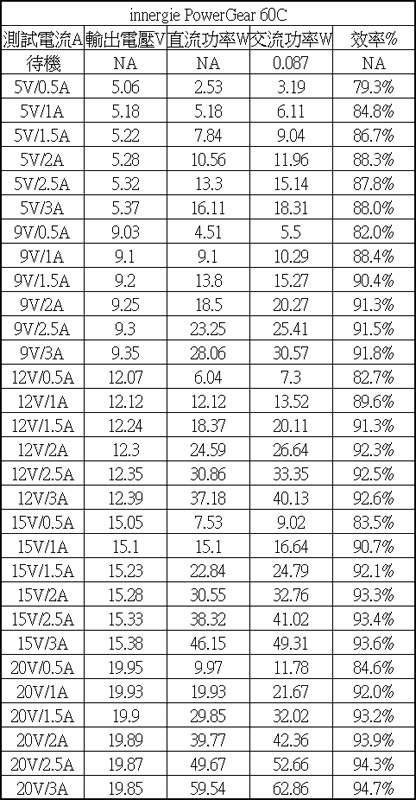

PowerGear 60C各組輸出轉換效率表,5V/0.5A效率最差,為79.3%,當輸出電壓電流越高時,轉換效率越好,轉換效率最好的輸出為20V/3A,達94.7%,其他各組輸出效率則在82%94.3%之間變動

空載下輸入交流功率為0.087W,低於0.1W

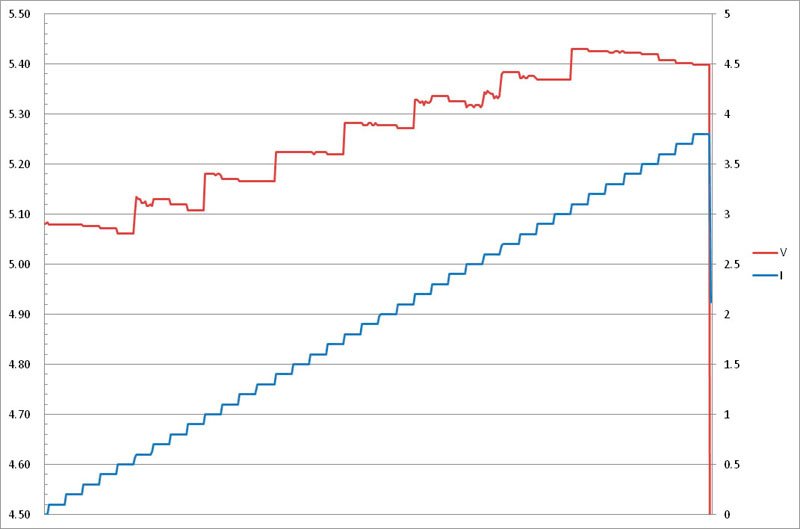

PowerGear 60C5V輸出負載測試,輸出電壓會隨著電流增加而分段上升,具備線損補償,當輸出電流超過3.8A便會截止輸出

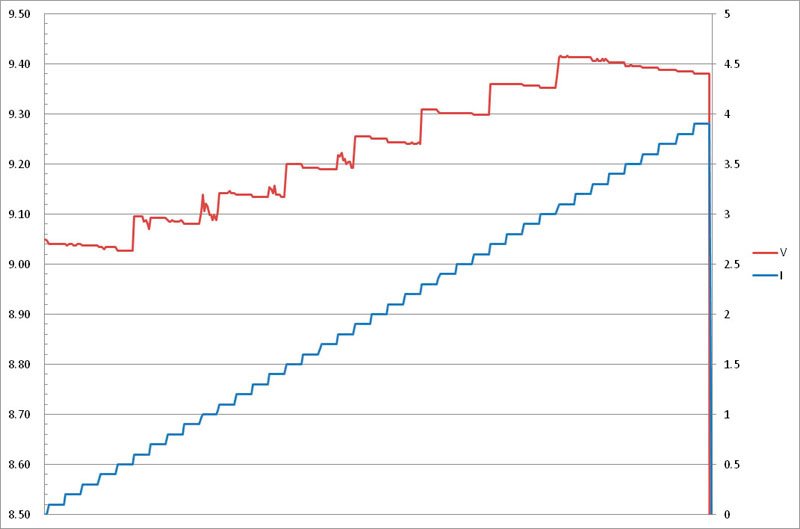

PowerGear 60C9V輸出負載測試,輸出電壓會隨著電流增加而分段上升,具備線損補償,當輸出電流超過3.9A便會截止輸出

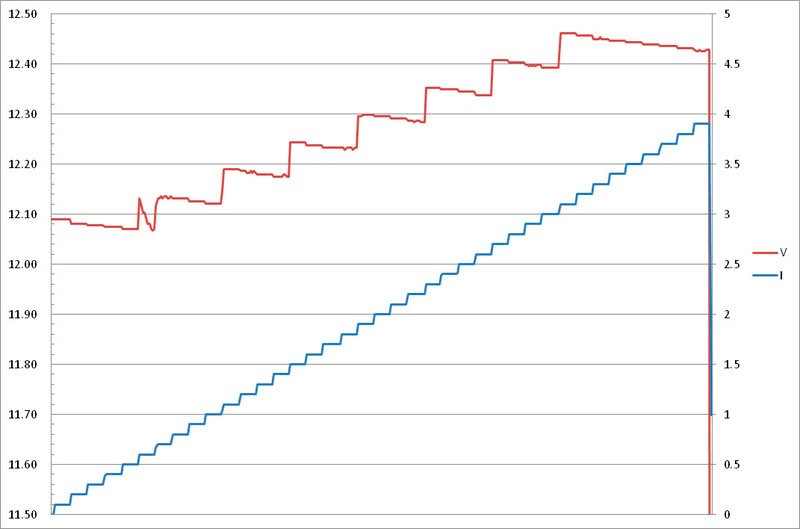

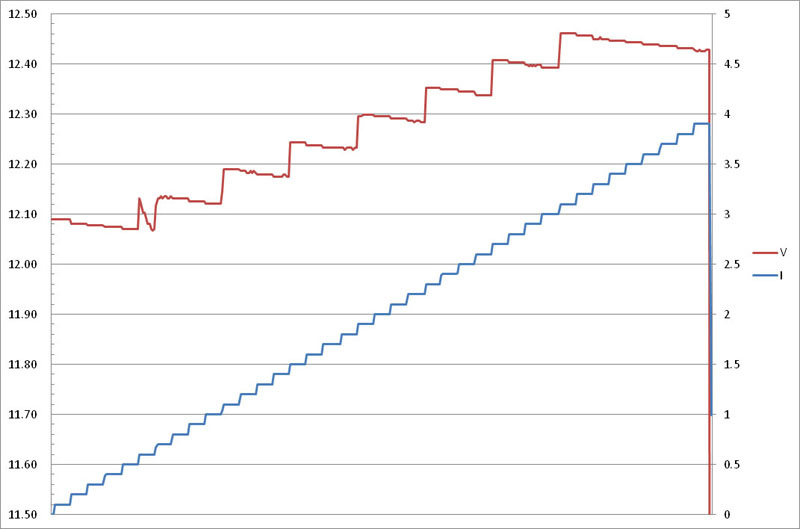

PowerGear 60C12V輸出負載測試,輸出電壓會隨著電流增加而分段上升,具備線損補償,當輸出電流超過3.9A便會截止輸出


PowerGear 60C15V輸出負載測試,輸出電壓會隨著電流增加而分段上升,具備線損補償,當輸出電流超過3.9A便會截止輸出

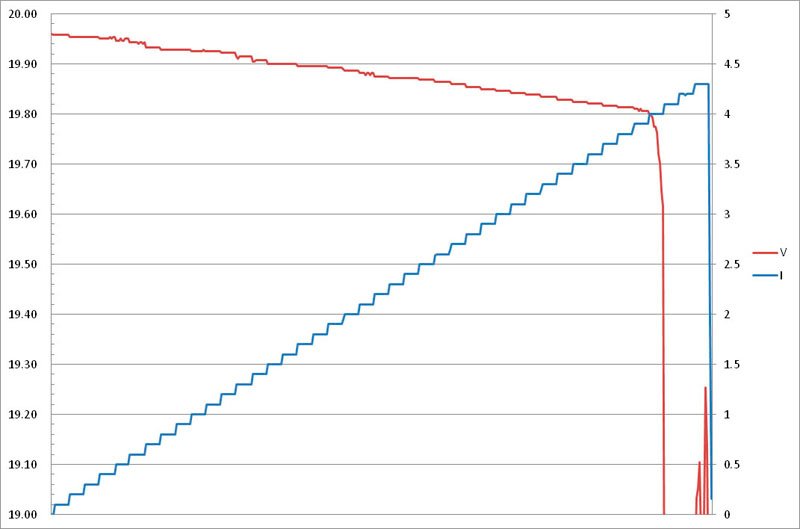

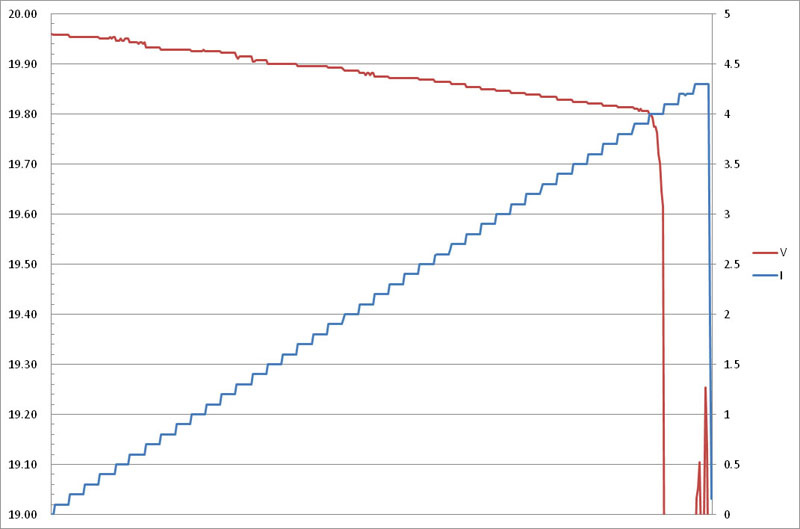

PowerGear 60C20V輸出負載測試,輸出電壓會隨著電流增加而下降,當輸出電流超過3.9A會產生大幅壓降,直到超過4.3A才會截止輸出

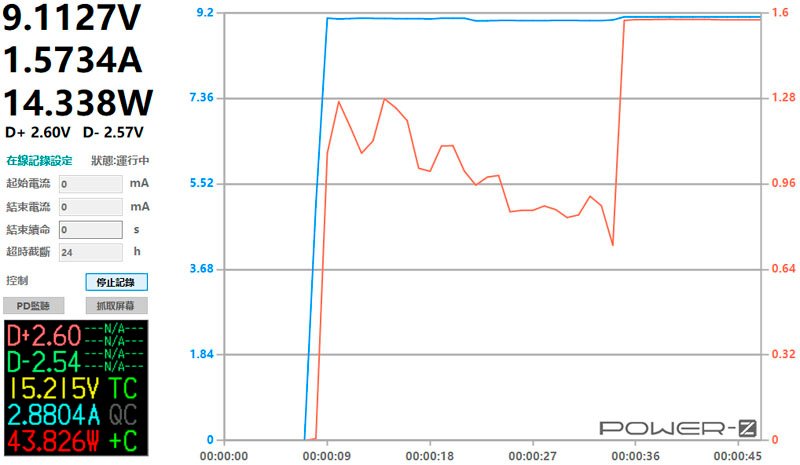

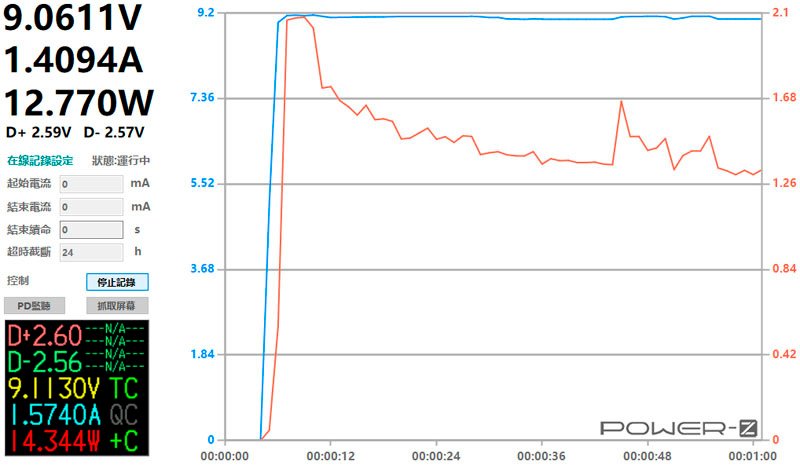

PowerGear 60C對紫米10QB820進行充電的電壓電流


PowerGear 60CASUS Zenfone 5(ZE620KL)進行充電,可正常觸發PD充電


PowerGear 60CHTC U11+進行充電,可正常觸發PD充電

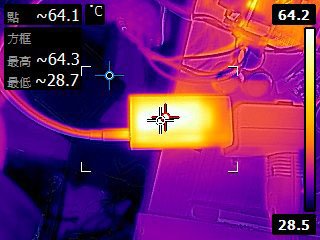

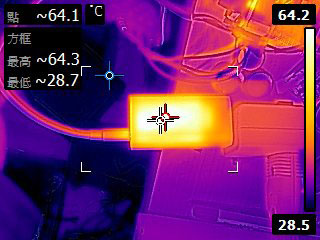

20V/3A60W下連續輸出一小時後的紅外線熱影像




結論:

Innergie PowerGear 60C(55cc)內含台達電子在電源產業的多年技術經驗,使其成為最小體積的60W USB-C PD充電器,也具有十分優秀的轉換效率表現,在USB PD充電越來越普及的行動裝置市場,PowerGear 60C可以說是一顆通吃,讓使用者有更好的供電及充電體驗,同時方便攜帶,MagiCable 150也能讓不支援USB PD充電的20V輸入筆記型電腦或是其他裝置(路由器/公升級小電腦等),同時享受PowerGear 60C超小體積及高轉換效率的優點,不過PowerGear 60C是一款純給USB PD裝置發揮快充的充電器,對於無法支援PD充電的裝置,僅能使用5V輸出進行供電/充電



報告完畢,謝謝收看
