sanwa PC7000數位電表特色:

1.相容IEC61010-1 CAT.III 600V/CAT.II 1000V安全設計規範,並使用遮斷容量(breaking capacity)高的保險絲

2.DCV/ACV/DCA/ACA/歐姆檔顯示位數50000count

3.DCV可切換顯示位數500000count

4.Hz顯示位數99999count

5.數字更新5/(50000count下,500000count1.25/),長條圖更新60/秒,反應快速

6.雙顯示,可在測量電壓/電流時顯示頻率,或是同時顯示電壓/電流中的交流成分及直流成分

7.True RMS真實方均根,顯示正確AC數值

8.DC+AC疊加信號測量顯示

9.含有低通濾波器的ACV檔,對於變頻驅動電路可正確量測電壓

10.可測量分貝dBm,並可改變等效阻抗參數

11.電壓解析度:0.001mV(DCV)0.01mV(ACV)

12.頻率量測可調感度

13.電容檔量測範圍:0.01nF25mF

14.自動量程波峰擷取模式,取樣時間0.8mS

15.自動量程MAX(最大值)/MIN(最小值)/AVG(平均值)記錄

16.自動量程相對值模式

17.螢幕具備LED背光,低光源環境下可輕鬆看見螢幕顯示數值

18.K態熱電偶溫度測量功能(溫度-50℃至1000)

19.具備電腦連線功能,可用KB-USB7傳輸線(選購)PCLink7軟體(選購)來將電表記錄資料傳送至電腦



規格:

主顯示幕:

DCV/DCmV/ACV/ACmV/DCA/DCmA/DCµA/ACA/ACmA/ACµA/電阻檔:50000count

DCV/DCmV500000count

Hz99999count

二極體檔:20000count

溫度:12500count()/22820count()

nS/dBm/Duty Cycle9999count

電容檔:5000count

長條圖:41

副顯示幕:ACV/ACmV/ACA/ACmA/ACµA5000count,頻率/環路電流% 4-20mA9999count

更新速率:數字5/(50000count)1.25/(500000count),長條圖60/

低電壓顯示:電池電壓降到7V以下顯示

AC測量方式:真實方均根(True RMS)

供電:006P/6LR61 9V電池,電池壽命約100小時(DCV測量模式下)

電力消耗:58mW(一般)72mW(LPF ACV檔位)0.63mW(省電自動關機下)

省電自動關機:未操作17分鐘後自動關閉

安全規範:IEC61010-1/IEC61010-2-030/IEC61010-2-033/IEC61010-031CAT.III 600VCAT.II 1000V

尺寸:175x80x40mm(無保護套)184x86x52mm(有保護套)

重量:360(無保護套)430(有保護套)



外盒正面


外盒側面


外盒側面,有PC7000的型號

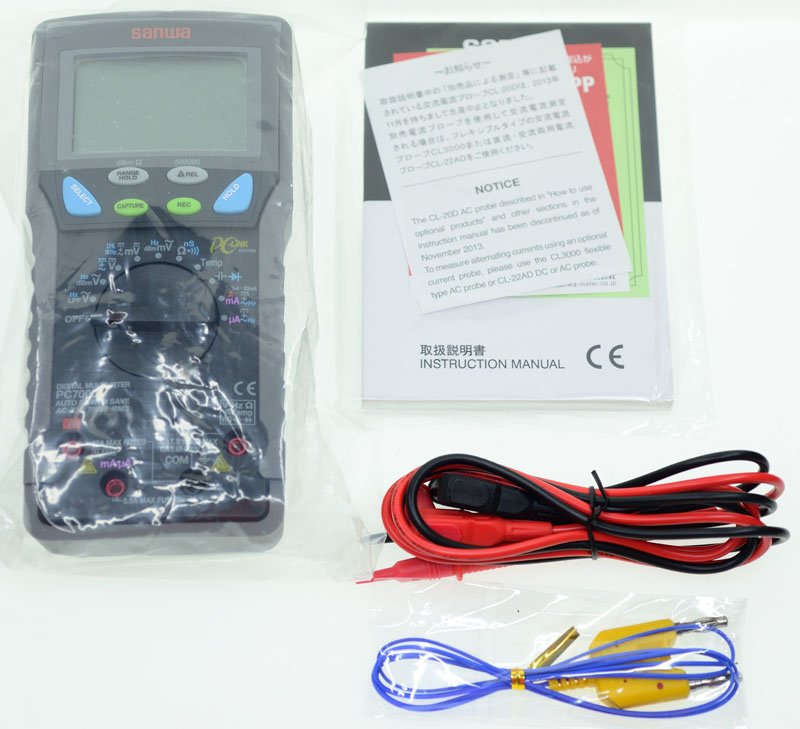

內容物一覽,有PC7000數位電表(含保護套)本體、TL-23a探棒一組、K態熱電偶量測頭一組、文件一份


文件內有日/英文使用說明書、PC7 LINK手機版下載網址、出廠校正檢查合格證、說明書附註說明

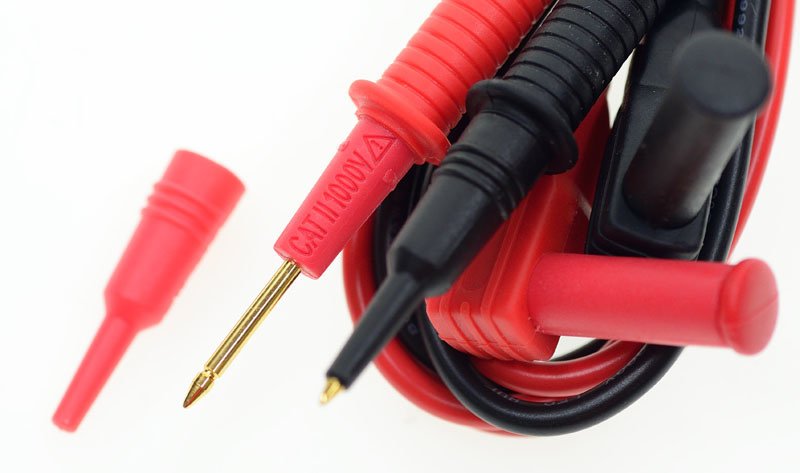

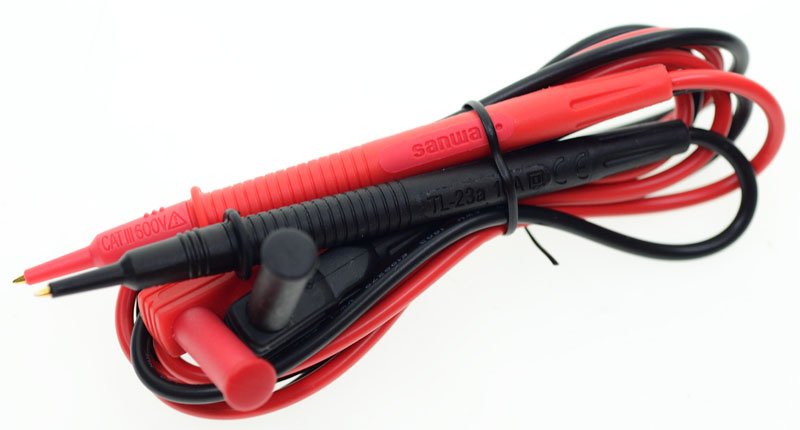

sanwa TL-23a探棒組,CAT.III耐壓600V(保護套)/CAT.II 1000V(探棒),耐電流10A


尖端處有可移除絕緣保護套,套上保護套後探棒只會露出尖端部分,避免量測時造成短路

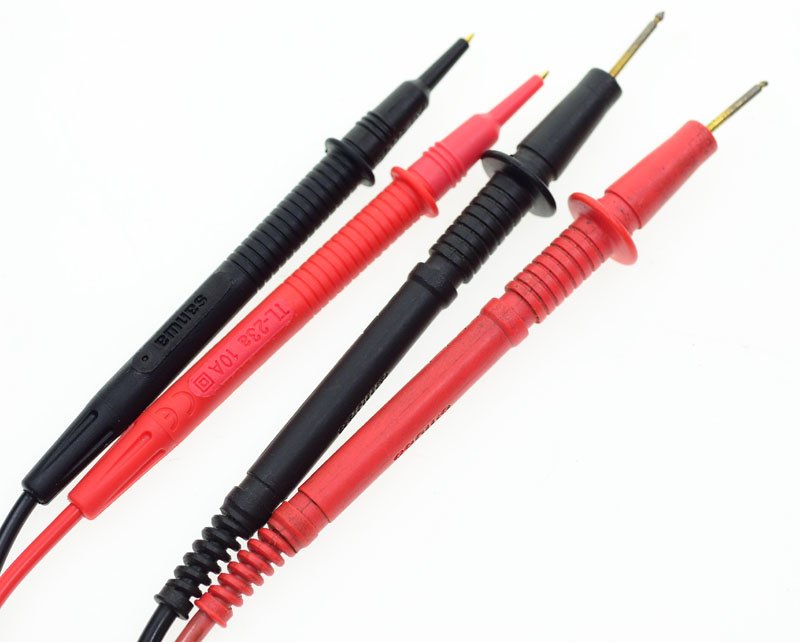

與前一代PC5000隨附探棒比較起來,PC7000TL-23a看起來比較單薄

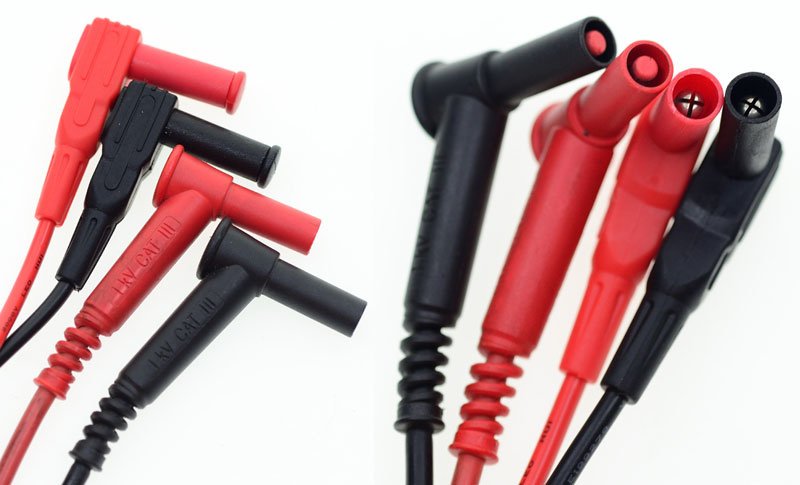

兩組探棒電表端插頭也有差異,PC5000隨附探棒的插頭比較大,且可以360度任意旋轉


K態熱電偶量測頭K-250PC,使用時直接插入電表,並轉到溫度檔就可測量

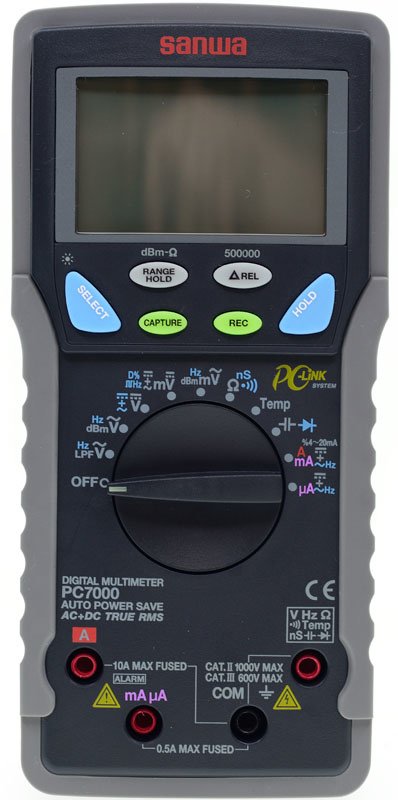

PC7000數位電表本體,外圈灰色部分是專屬保護套

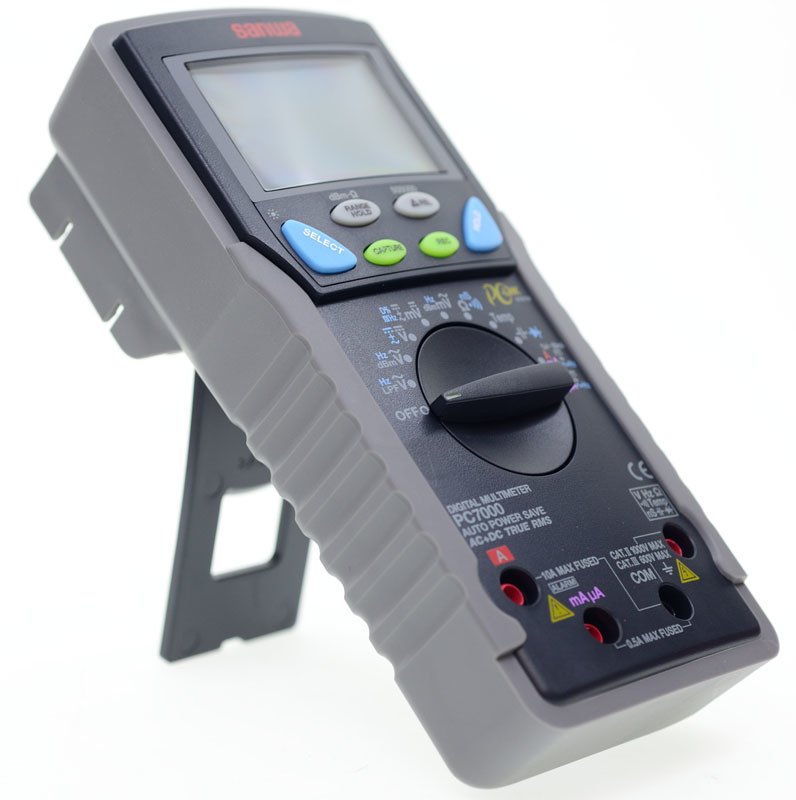

電表後面有立架,可讓電表以一角度傾斜,方便讀取螢幕數據

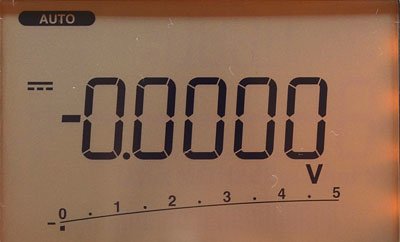

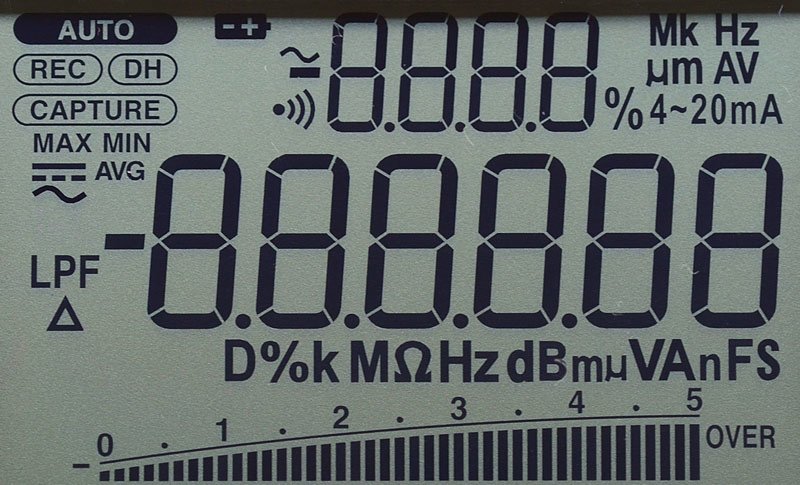

PC7000的顯示幕在開機後會點亮所有字元進行自我檢測,一秒後進入正常模式


功能按鈕及檔位選擇轉盤

SELECT:量測檔位功能切換,各檔位中以藍色字顯示的,可使用此按鍵循環切換,長按點亮螢幕背光

RANGE HOLD/dBm-Ω:手動選擇量程,長按恢復自動量程,ACV/ACmV dBm測量模式下切換等效阻抗

REL/500000:相對值量測,長按在DCV/DCmV下切換50000count/500000count顯示

CAPTURE:瞬間峰值擷取模式,可擷取維持時間大於0.8mS的電壓/電流峰值,擷取過程中若有新的最大/最小值,電表會發出嗶聲並更新顯示值,量測中短按按鍵切換最大/最小值顯示,長按按鍵可退出擷取模式,此模式下可使用自動量程,並且會關閉省電自動關機功能

REC:最大/最小/平均值記錄模式,測量中短按可啟動,當偵測到新的最大/最小值時電表會發出嗶聲並更新顯示值,記錄模式中短按按鍵可交替顯示最大/最小/平均值,長按按鍵可退出記錄模式,此模式下可使用自動量程,並且會關閉省電自動關機功能

HOLD:量測中按下可保持目前顯示的數值,此時顯示幕數值將不會變動,再按一下可解除保持

當儀表進入省電自動關機時,按下SELECT/RANGE HOLD/REL/HOLD鍵可喚醒電表

按著”SELECT”並將電表開機,電表自檢完會顯示”dSAPO”,放開”SELECT”按鍵,此時電表取消省電自動關機功能

按著”RANGE HOLD”並將電表開機,電表自檢完會顯示”dSbEEP”,放開”RANGE HOLD”按鍵,此時電表取消導通測試/探棒插入錯誤以外的蜂鳴器嗶嗶聲

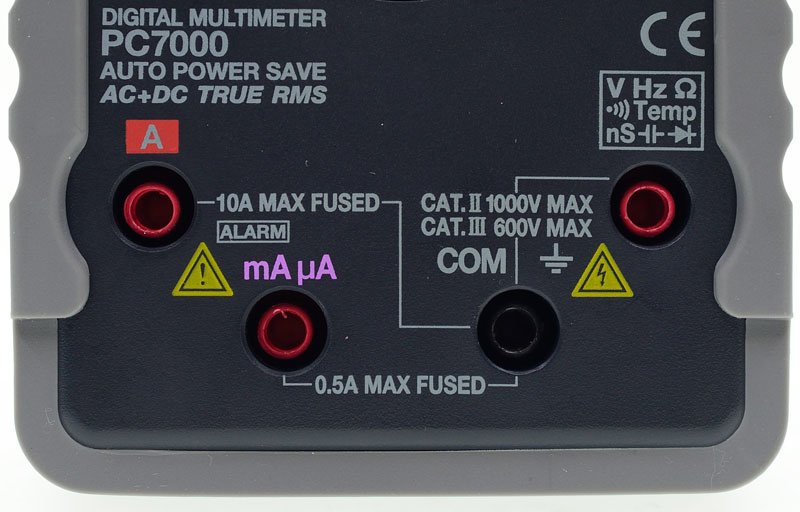

探棒插座,最左邊兩個紅色是AmA/µA電流插座,黑色是共同插座(黑色探棒),最右邊紅色是量測除電流外其他功能的插座,AmA/µA插座均具備保險絲保護

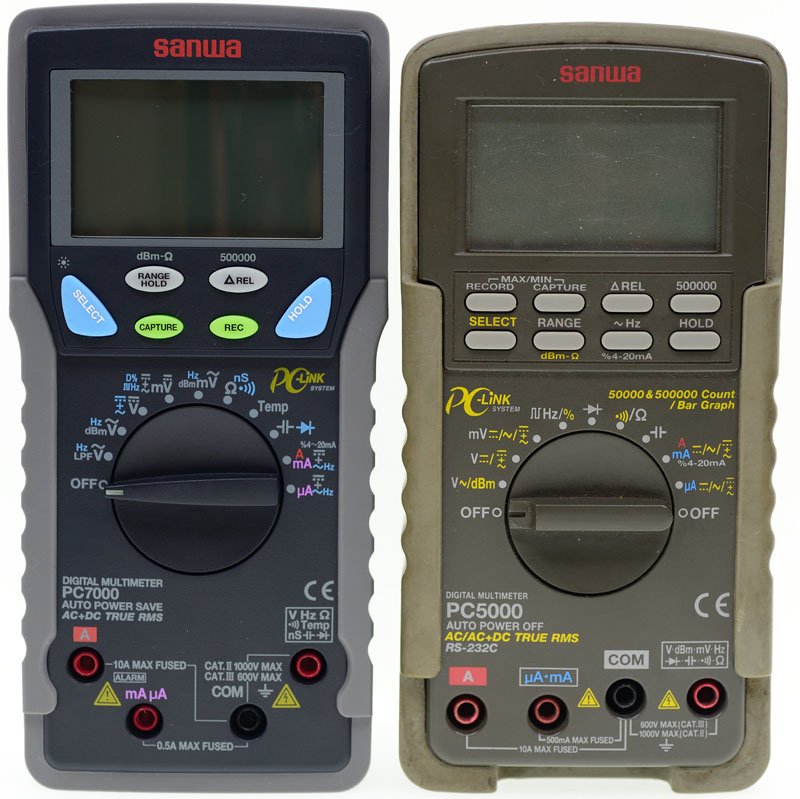

PC7000()PC5000()的比較,這部PC50002001年一直用到現在,外觀已略顯滄桑

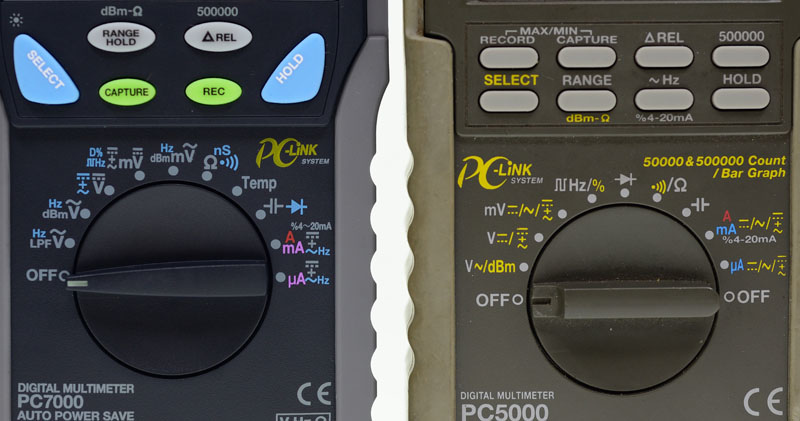

PC7000()PC5000()功能按鈕與檔位轉盤的差異

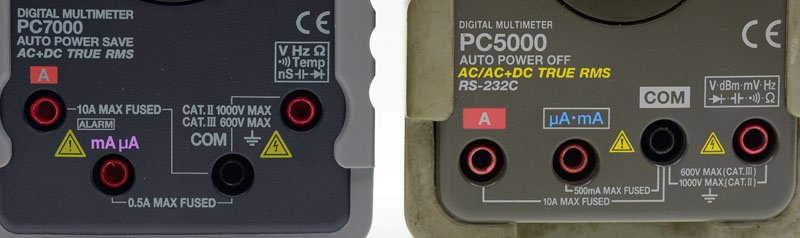

PC7000()PC5000()插孔排列的差異


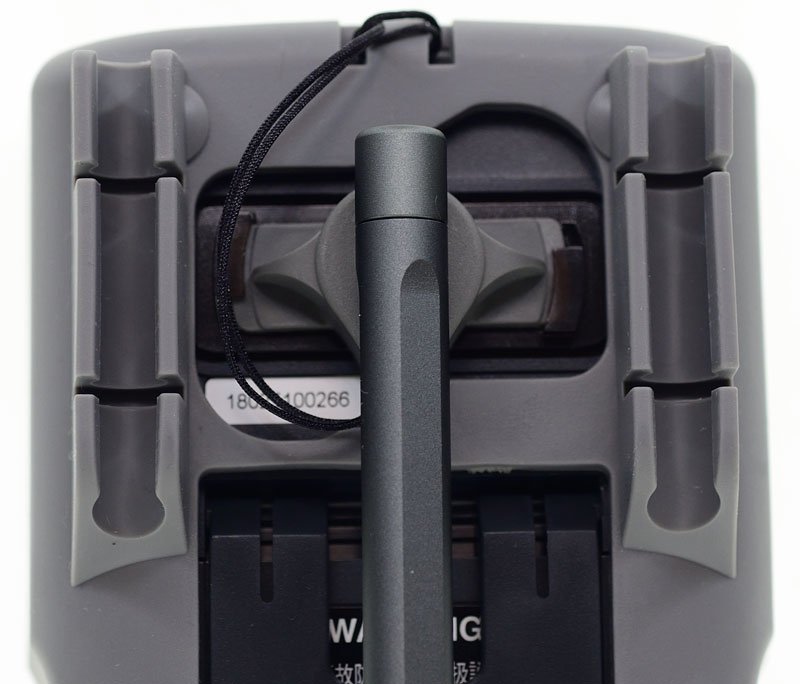

PC7000後方的光通信單元保護蓋,有一條綁繩固定在保護套上的洞

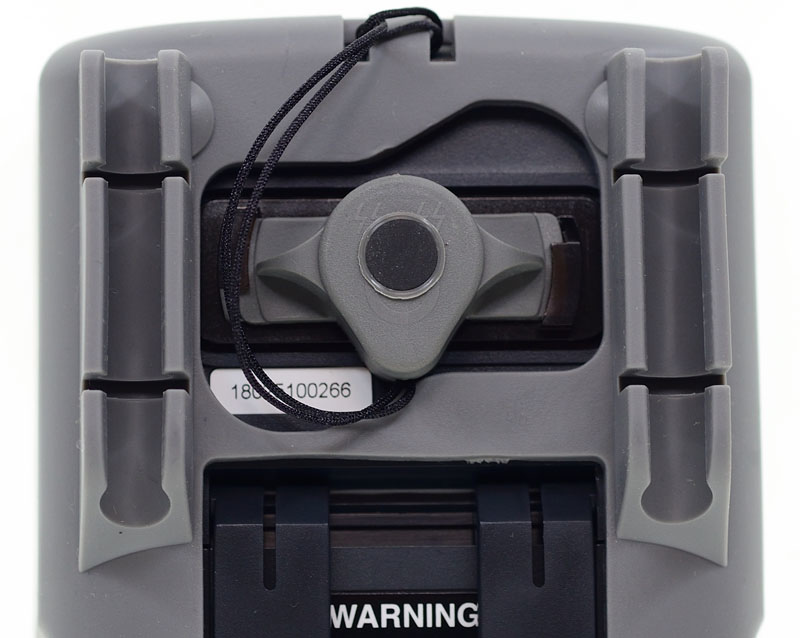

保護蓋中央是磁鐵,如果垂直表面是鐵等可以被磁吸的,可用此磁鐵將電表懸吊在該垂直表面上

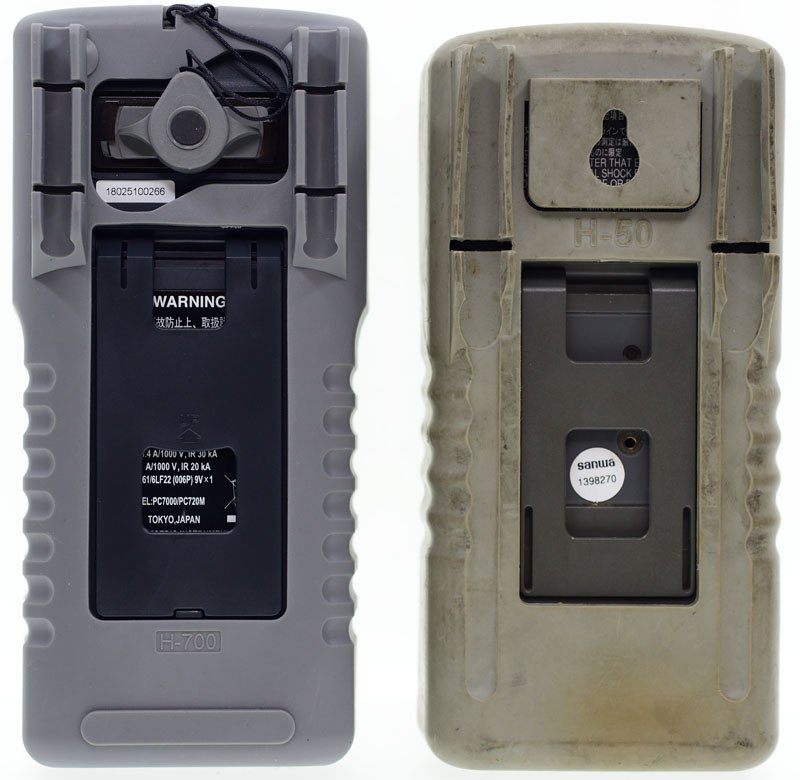

PC7000()PC5000()保護套背面的比較,可以看到PC5000採用傳統吊掛孔的設計

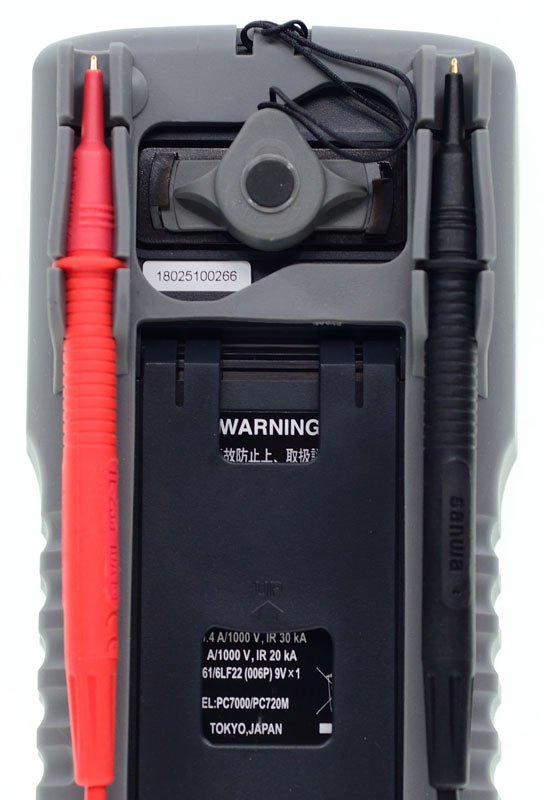

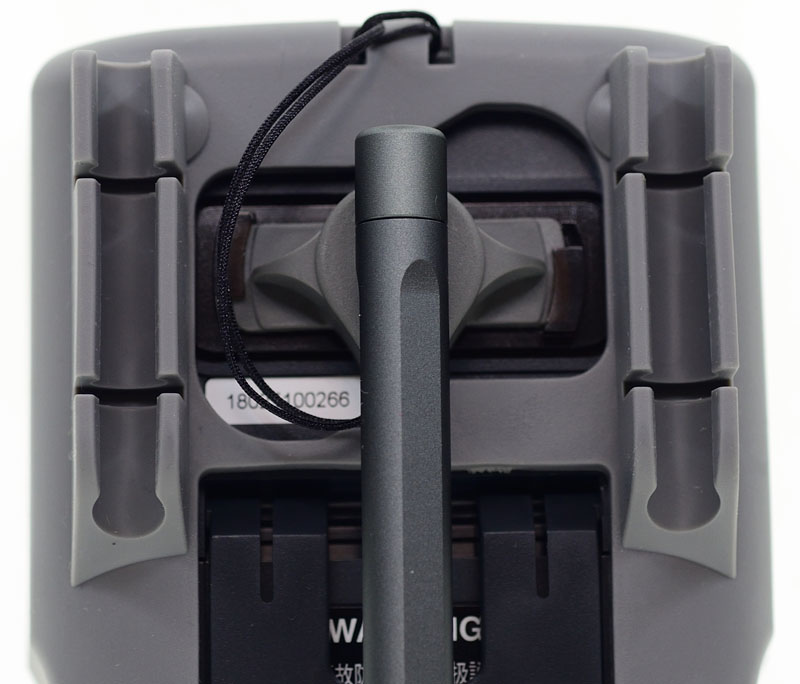

PC7000保護套後方左右兩個溝槽可以收納探棒

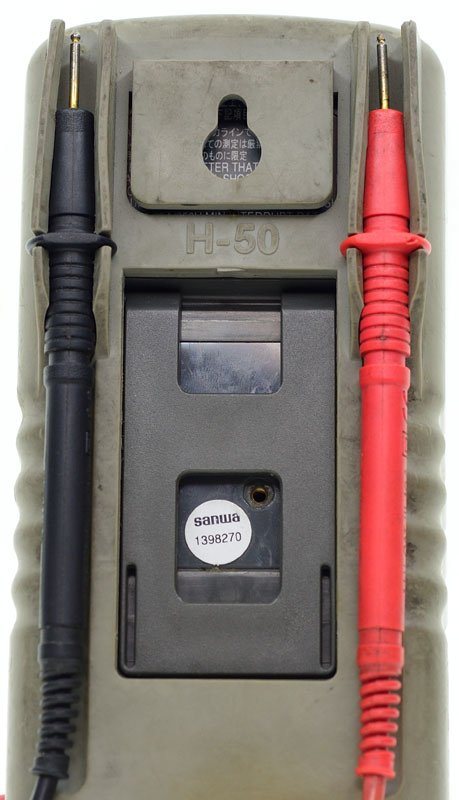

同樣PC5000保護套後方也有可以收納探棒的溝槽

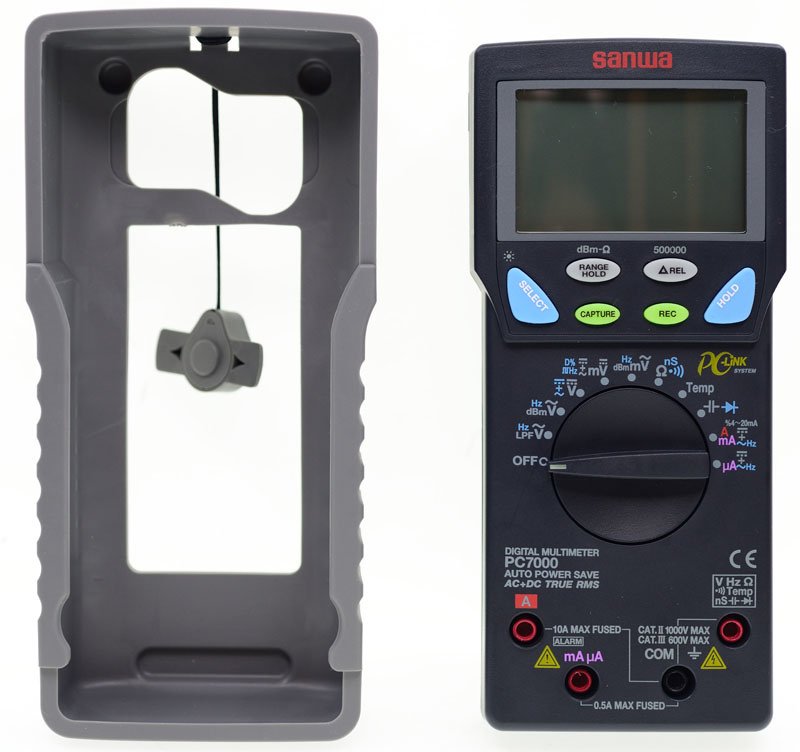

將保護套移除後的樣子

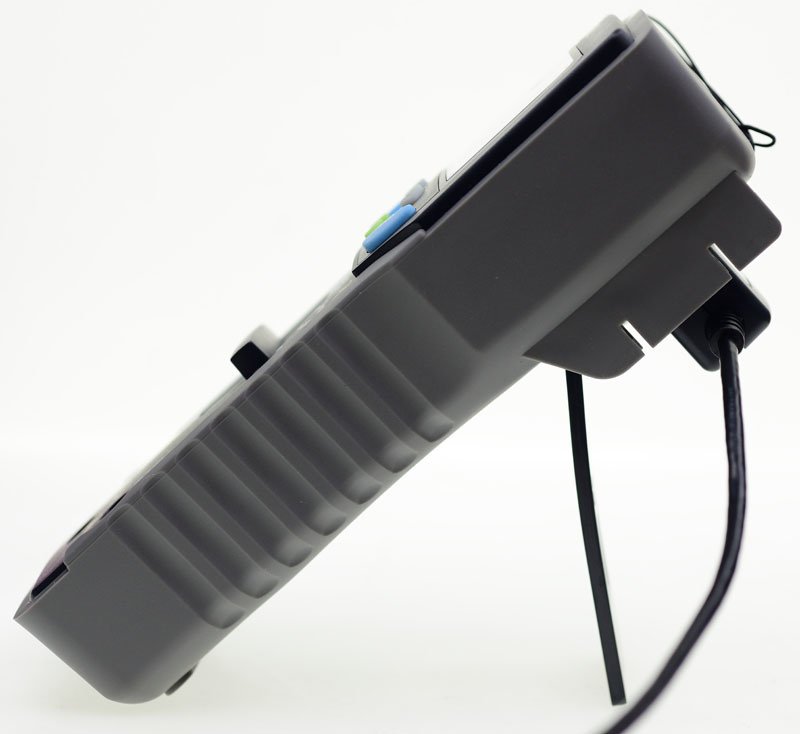

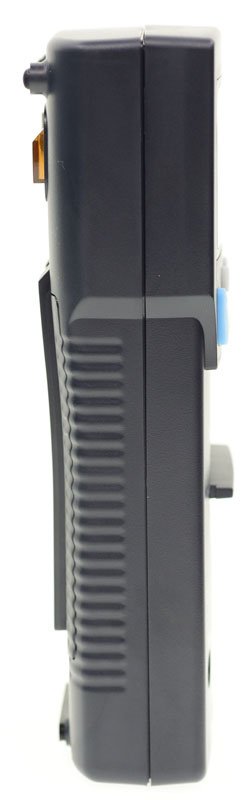

從側面看保護套被移除的樣子


背面立架打開,有一螺絲固定的可拆卸背蓋,裡面有9V電池及mA/µA檔、A檔所使用的保險絲,都是屬於快速熔斷型保險絲,以保護電表

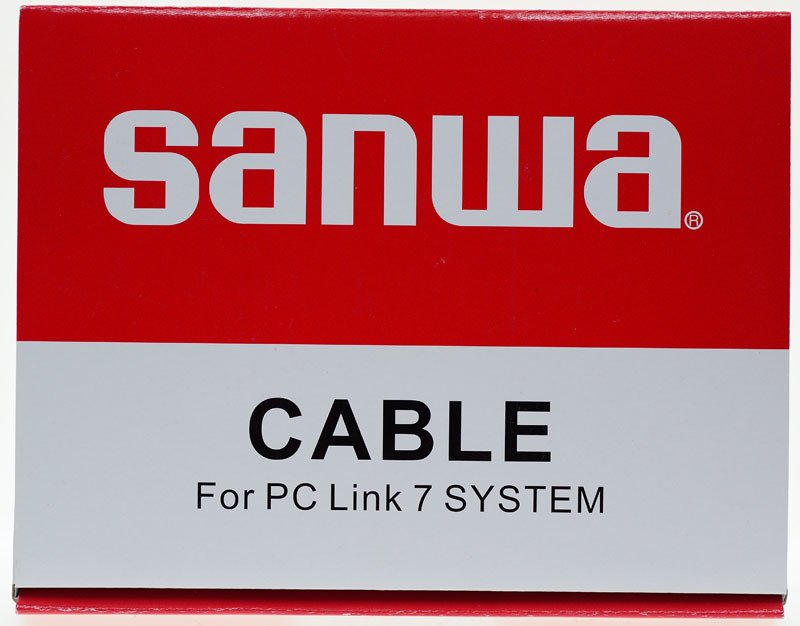

如果要讓PC7000具備電腦連線功能,就需要買USB光通訊線,通訊模組外盒正面上面有紅底白字sanwa字樣,下面寫CABLE For PC Link 7 SYSTEM


光通訊線外盒側面有印型號KB-USB7


光通訊線用氣泡袋裝著,上面標籤說明此條KB-USB7只能給PC7系列電表及PC Link 7連線軟體使用


KB-USB7光通訊線,盒子部分扣在電表後端,透過紅外線發光及接收二極體,以隔離方式連接電表與通訊線

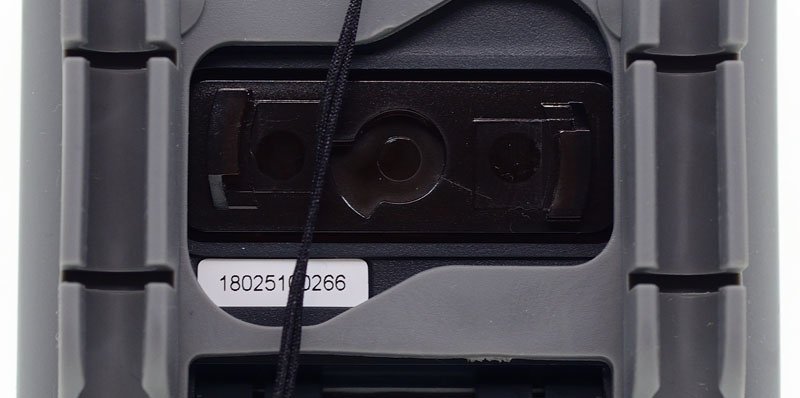

取下PC7000後方光通訊單元保護蓋,露出裡面的紅外線收發埠

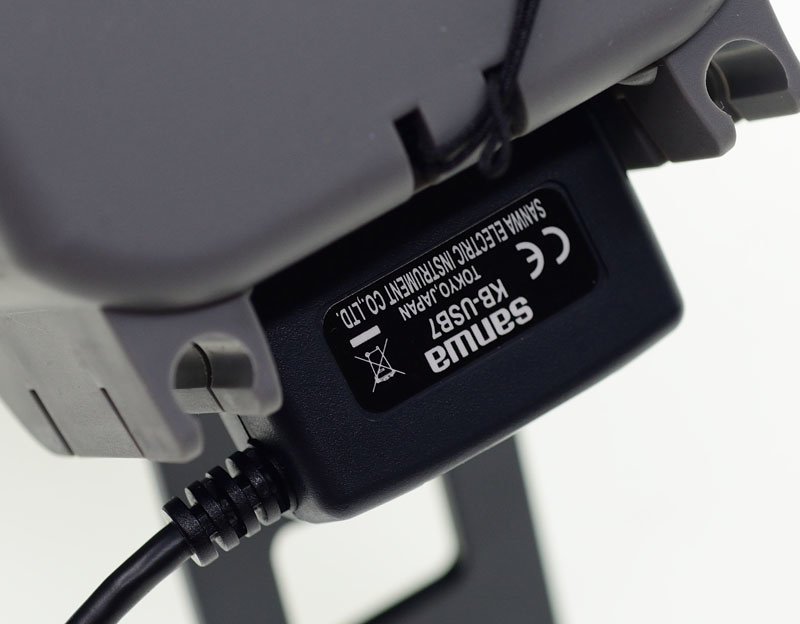

KB-USB7的盒子部分扣在電表紅外線收發埠上


PC7000KB-USB7組合完成圖

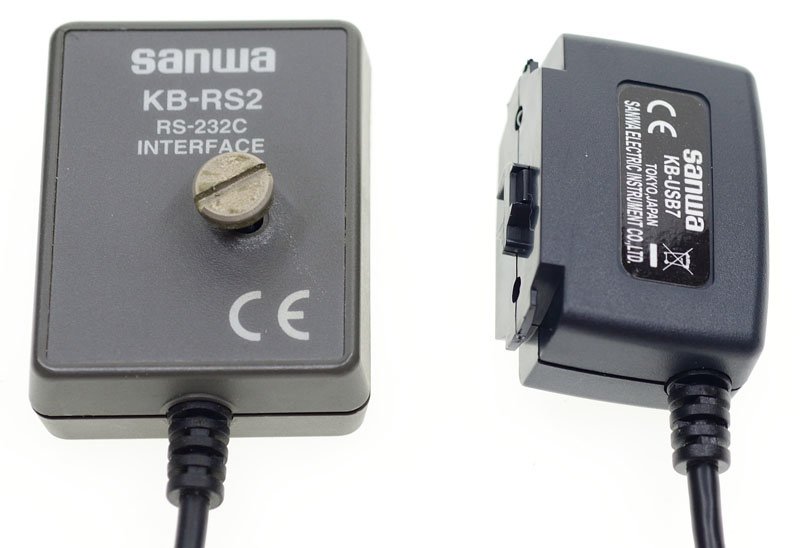

PC5000使用的KB-RS2光通訊線()PC7000使用的KB-USB7光通訊線大小比較,KB-RS2使用螺絲固定在電表上,介面為RS-232C


PC5000()PC7000()安裝光通信線的位置不同,PC5000在電表背面中央立架下,PC7000在電錶背面上方

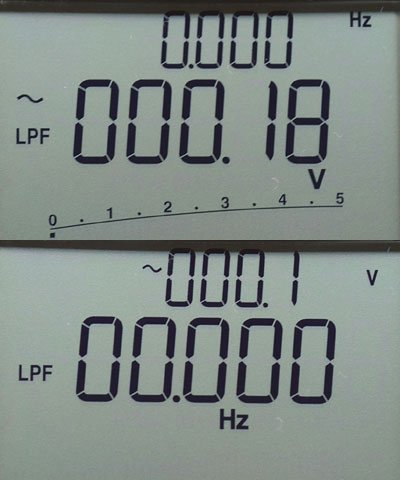

LPF ACV測量檔位,同時測量經過LPF處理的ACV及頻率,按下”SELECT”可切換ACVHz顯示的位置,需手動切換電壓範圍,頻率部分可自動切換10Hz-440Hz(5-500V)10Hz-200Hz(1000V),可以手動改變ACV檔位來調整頻率量測敏感度

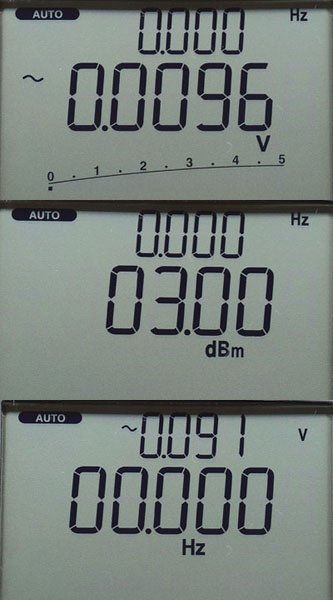

ACV/Hz/dBm測量檔位,測試一般ACV、頻率、分貝(dBm),按下”SELECT”可切換主/副量測顯示,具有自動電壓範圍切換,也可以透過切換ACV檔位來調整頻率量測的敏感度,最低頻率為10Hz,最高頻率分別為200kHz(5V)100kHz(50/500V)10kHz(1000V)

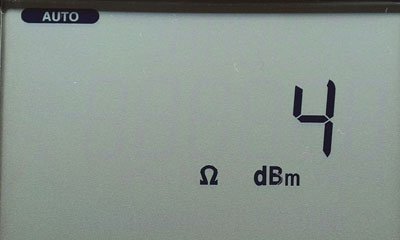

dBm模式下可以設定等效阻抗4/8/16/32/50/75/93/110/125/135/150/200/250/300/500/600/800/900/1000/1200Ω,並同時顯示dBmHz

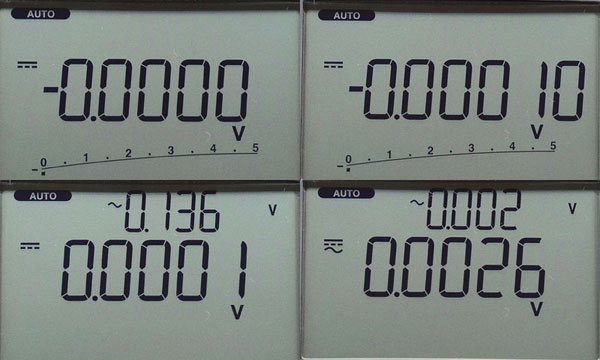

DCV/DCV+ACV/DC+AC疊加V測量檔位,可測量純直流、電壓中直流成分/交流成分、直流+交流疊加電壓,純直流電壓測量時可以開啟500000count顯示,按下”SELECT”可切換顯示直流成分電壓+交流成分電壓、直流+交流疊加電壓+交流成分電壓,具有自動電壓範圍切換


DCmV/DCmV+ACmV/DC+AC疊加mV測量檔位,可測量更小的純直流、電壓中直流成分/交流成分、直流+交流疊加電壓,純直流電壓測量時可以開啟500000count顯示,按下”SELECT”可切換顯示直流成分電壓+交流成分電壓、直流+交流疊加電壓+交流成分電壓,此檔位僅有500mV一個電壓範圍

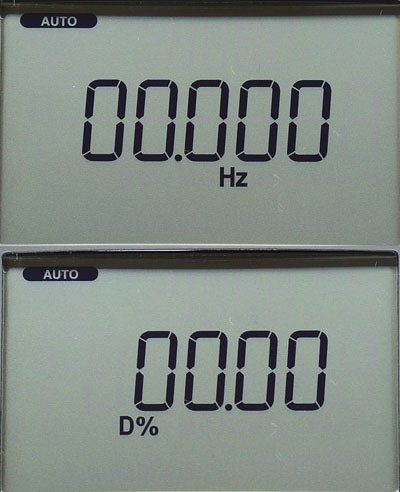

這一個檔位還具備頻率/Duty Cycle%測量,可以測量邏輯準位(3-5V)的頻率及任務週期百分比,同樣按下”Select”切換顯示,頻率範圍從5Hz1MHz,任務週期百分比可從0.1%-199.9%(5Hz-500kHz的方波)


ACmV/Hz/dBm測量檔位,測試更小的ACmV、頻率、分貝(dBm),按下”SELECT”可切換主/副量測顯示,此檔位僅有500mV一個電壓範圍,頻率最低為10Hz,最高為200kHzdBm模式下也可以設定等效阻抗,並同時顯示dBmHz

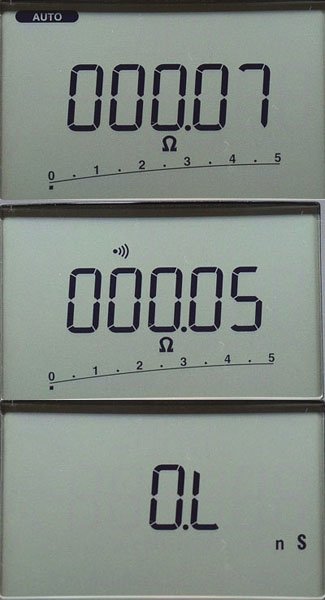

Ω/導通/nS測量檔位,可測量電阻、導通、電導,電導是表示物質傳輸電流能力強弱的一種測量值,電導是電阻的倒數(S=1/Ω,nS=1/GΩ),單位是西門子/公尺(S/m),電阻量測範圍最高至50MΩ,導通測試蜂鳴器動作範圍為20-200Ω,反應時間小於100µS,電導為99.99nS單一量測範圍

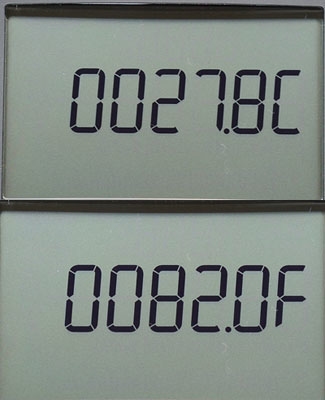

溫度測量檔位,插上K-250PC溫度探棒可以顯示探棒頭端溫度,按下”SELECT”切換攝氏℃與華氏℉,測量範圍-50-1000/-58-1832

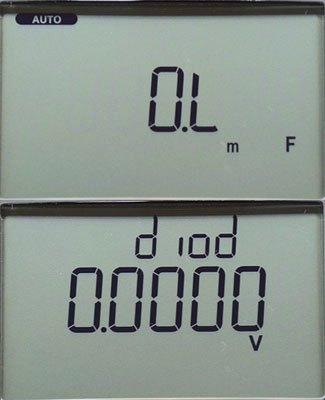

電容/二極體測量檔位,可測量電容及二極體,按下”SELECT”可切換電容/二極體量測

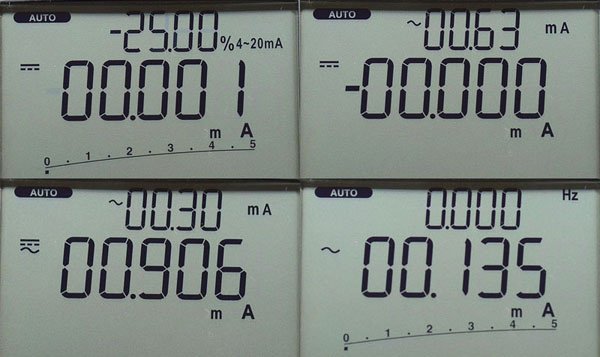

DCmA/DCmA+ACmA/DC+AC疊加mA/ACmA+Hz測量檔位,可測試mA等級的純直流電流+儀器環路電流百分比/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率,純直流電流部分可同時顯示%4-20mA儀器環路電流百分比(4mA=0%20mA=100%),此檔位有50mA500mA兩個自動電流範圍切換,可透過切換電流檔位來調整頻率量測的敏感度,最低為10Hz,最高為10kHz

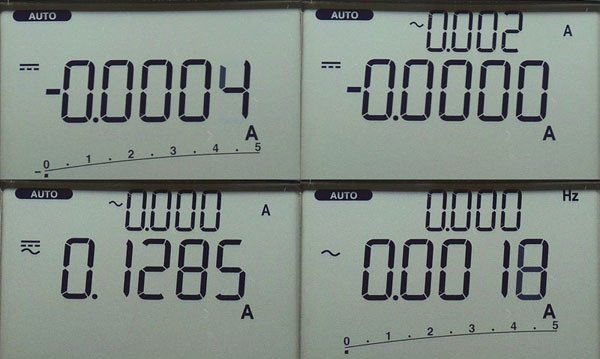

同一檔位下,將紅色探棒插入最左邊A的位置,就自動切換成DCA/DCA+ACA/DC+AC疊加A/ACA+Hz測量檔位,可測試最高10A的純直流電流/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率,此檔位有5A10A兩個自動電流範圍切換,可透過切換電流檔位來調整頻率量測的敏感度,最低為10Hz,最高為3kHz

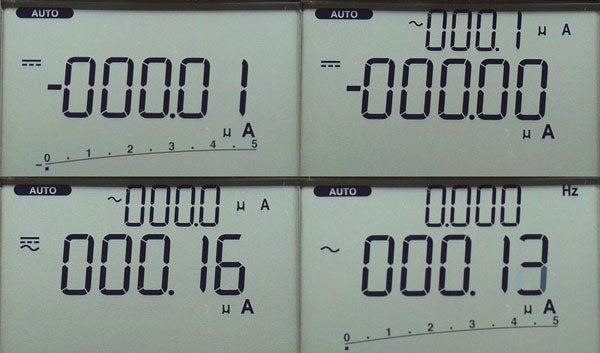

DCµA/DCµA+ACµA/DC+AC疊加µA/ACµA+Hz測量檔位,可測試µA等級的純直流電流/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率,此檔位有500µA5000µA兩個自動電流範圍切換,可透過切換電流檔位來調整頻率量測的敏感度,最低為10Hz,最高為10kHz


使用中長按”SELECT”可以啟動顯示幕背光,15秒後會自動關閉,也可以長按按鍵手動關閉

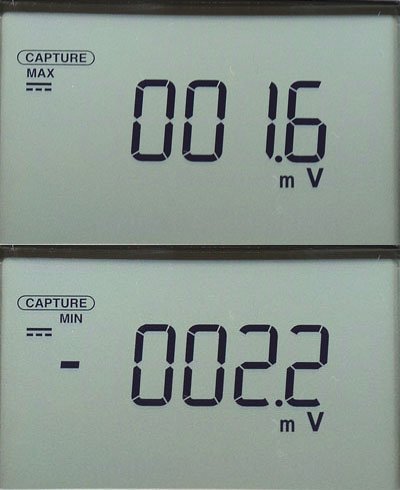

按下”CAPTURE”啟動瞬間峰值擷取模式,可擷取維持時間大於0.8mS的電壓/電流峰值,擷取過程中若有新的最大/最小值,電表會發出嗶聲並更新顯示值,擷取中短按按鍵切換最大/最小值顯示,長按按鍵可退出擷取模式,此模式下可使用自動量程,並且會關閉省電自動關機功能


按下REL”可啟動相對值量測,會把目前電表量測數值歸零,並在旁邊顯示,可用來設定參考基準後依此作為偏差量測量使用,此功能也可與最大/最小/平均值記錄模式一起使用

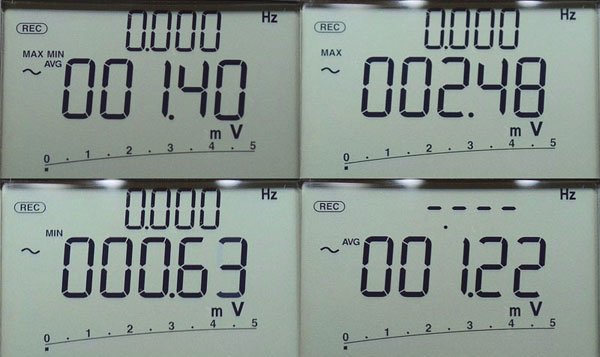

按下”REC”啟動最大/最小/平均值記錄模式,測量中短按可啟動,當偵測到新的最大/最小值時電表會發出嗶聲並更新顯示值,記錄中短按按鍵可交替顯示最大/最小/平均值,長按按鍵可退出記錄模式,此模式下可使用自動量程,並且會關閉省電自動關機功能

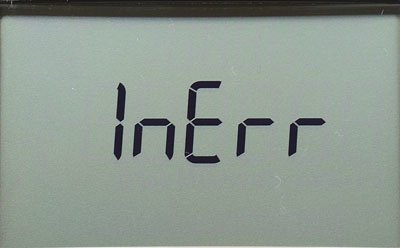

若是把檔位轉在電流檔及溫度檔以外的檔位,但紅色探棒卻插在電流測試插孔(AmA/µA)上,此時顯示幕會顯示”InErr”及發出急促嗶聲提醒使用者探棒連接錯誤,避免有損壞電表的可能,若電池快要沒電,即使探棒連接正確,該警告訊息也可能會被誤觸發,只要更換新電池就可以排除




報告完畢,謝謝收看



使用AD584電壓基準源

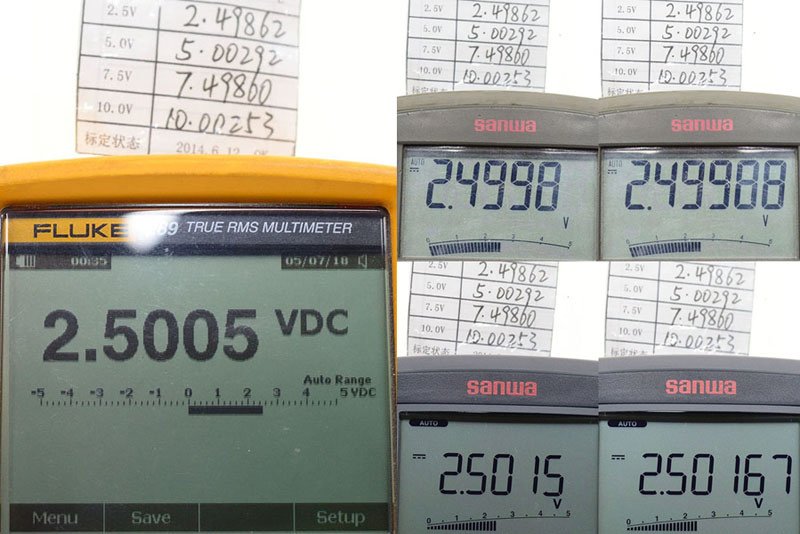

上方2.5V基準數值與Fluke 289顯示數值比較,差異值為-0.00188V

上方2.5V基準數值與PC5000顯示數值比較,差異值為-0.00118V/-0.00126V

上方2.5V基準數值與PC7000顯示數值比較,差異值為-0.00288V/-0.00305V

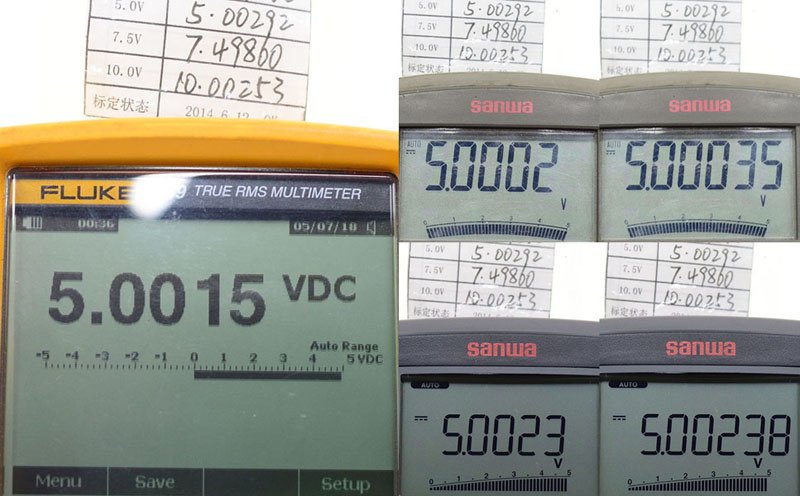

上方5V基準數值與Fluke 289顯示數值比較,差異值為-0.00142V

上方5V基準數值與PC5000顯示數值比較,差異值為0.00272V/0.00257V

上方5V基準數值與PC7000顯示數值比較,差異值為0.00062V/0.00054V

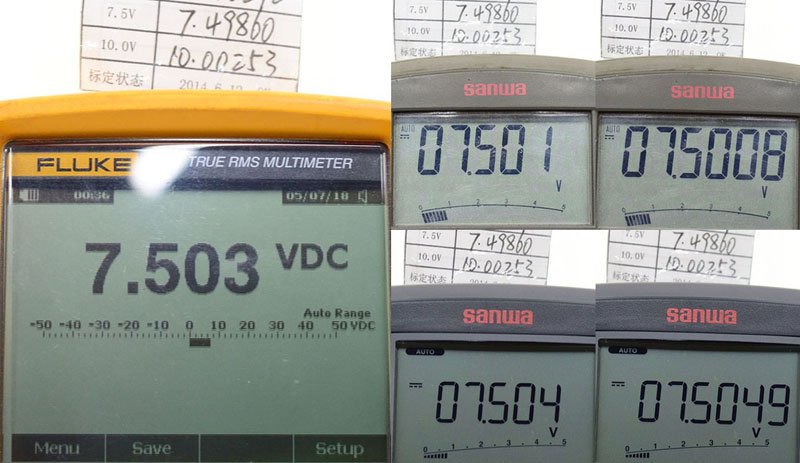

上方7.5V基準數值與Fluke 289顯示數值比較,差異值為-0.0044V

上方7.5V基準數值與PC5000顯示數值比較,差異值為-0.0024V/-0.0022V

上方7.5V基準數值與PC7000顯示數值比較,差異值為-0.0054V/-0.0063V

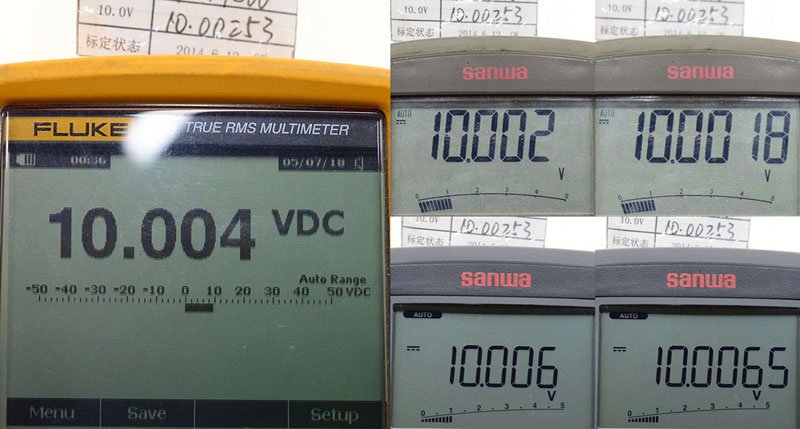

上方10V基準數值與Fluke 289顯示數值比較,差異值為-0.00147V

上方10V基準數值與PC5000顯示數值比較,差異值為0.00053V/0.00073V

上方10V基準數值與PC7000顯示數值比較,差異值為0.00347V/0.00397V

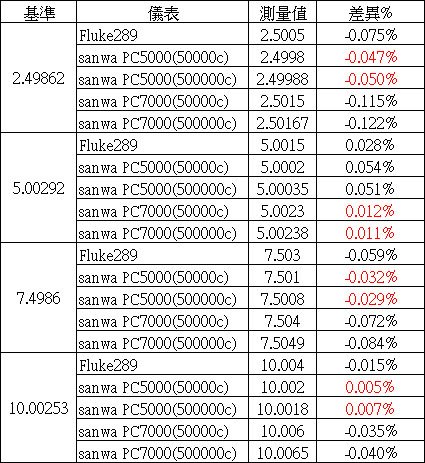

差異以百分比呈現,各電壓差異最小及第二小的以紅字進行標示


PC7000()/PC5000()/Fluke 289()三個表探棒並聯,同時供應相同電壓下的數值比較




PC500010V最準,總變化範圍為0.104%PC70005V最準,總變化範圍為0.133%FLUKE 289表現在伯仲之間,最大變化範圍0.103%
