長期關注傻瓜狐狸的朋友一定發現這裡有很長一段時間沒有介紹過 AMD 的相關產品

這幾年的狀況一直是牙膏廠獨領風騷,近一年才等到 AMD 的強勢回歸,推出了全新系列的 Ryzen

很久沒接觸 AMD 系列的編輯群們在台南北門路逛街時

路過台南老字號的店家 本龍電通 ,看這架上出現了一很似熟悉的主機板名稱 ~ 一時衝動立刻就敗家入手

咱們今天就來看看 ROG 團隊在 AMD 晶片組以 CROSSHAIR 為名的全新作品

搭載 AMD X470 晶片組的 ROG CROSSHAIR VII HERO


主編狐仔自己上一篇文字 AMD系金字塔頂端的主機板 Crosshair IV Formula 距今已經八年

但俗話說十年磨一劍~~咱們就來看看 AMD Ryzen 系列的絕地大反攻

不過依照華碩 ROG 系列的排行標準~~目前只到 HERO 還不夠高啊!!

希望接下來還有更加吸引人的 Formula 系列

只是 A 粉們看到 CROSSHAIR 重新回歸應該相當感動吧!!

外盒風格和這兩年的 ROG 系列產品一致,不再是大紅色而是紅黑配外加上大大的敗家之眼


產品特色上也帶入了時下流行的 RGB 發光

以及華碩獨家的預裝 I/O 護板(這個設計我倒是挺喜歡的)


五年保固~~這部分要上網登記才有!!

同時提供到府收送的服務

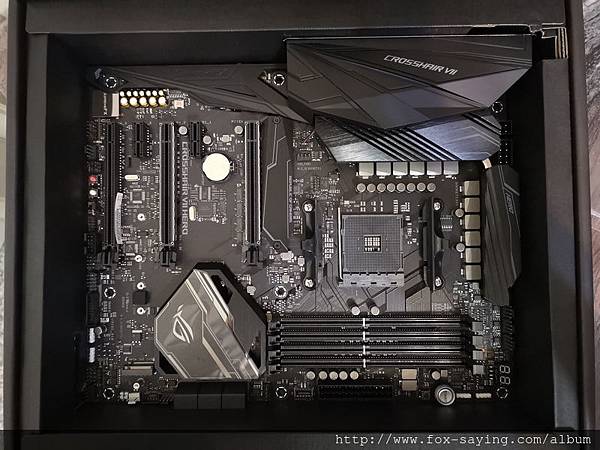

打開盒子~~ HI CROSSHAIR 真的好久不見了!!


取出主機板後首先看到的是....

滿滿敗家之眼的信仰貼紙~~主機給他貼好貼滿


配件則有一貫的說明書及光碟

另有華碩 ROG 團隊的專屬感謝函以及杯墊

在配件上除了 SATA 線材另外有兩條 RGB 控制的延長線才

以及 SLI 的顯卡橋接器 (CrossFire 已經不需要這配件了)


接著咱們來看看細節

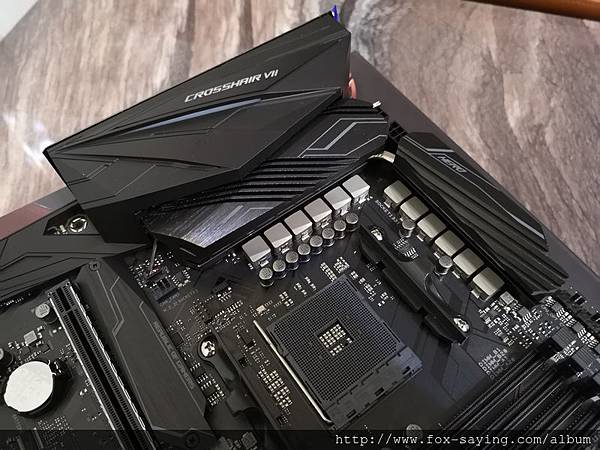

在電源迴路上為了對應 Ryzen X 系列 CPU 的超頻功能

設計提升至 10+2 項的電源迴路

在 MOSFET 善熱上使用了導熱館的散熱模組

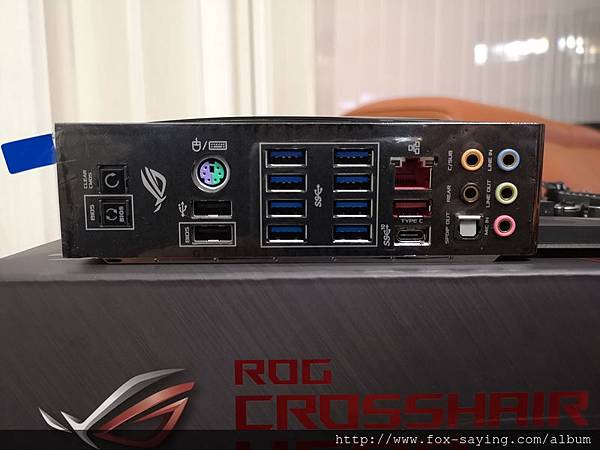

從背板的 I/O 設計就可以很明顯看出華碩對於此產品的市場方向

這是一款專為購買無內建顯示晶片 Ryzen X 系列 CPU 的狂熱玩家所設計的產品

介面上完全沒有提供視訊輸出了功能

USB 2.0介面 *2,其中之一支援 BIOS 快速更新功能

八個 USB 3.0 讓妳各種外接設備插好插滿沒有負擔(藍色,CPU 以及晶片組提供)

另外由額外的 ASMedia® 晶片提供 USB 3.1 Gen 2 以及 USB TYPE-C 介面(紅色)


咱們繼續看細部設計

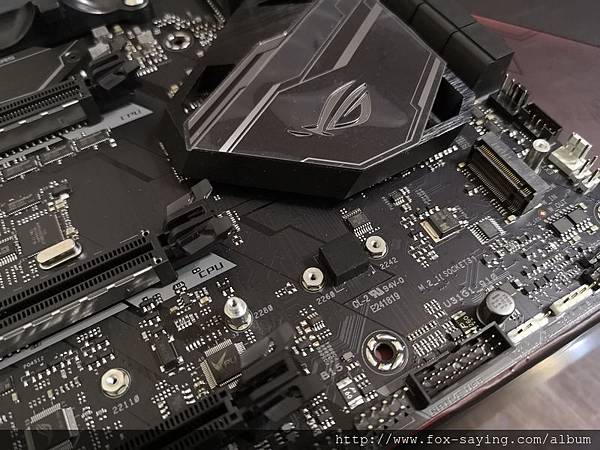

沒意外的同樣提供了兩組的 M.2 SSD 的介面

這對近來高速 SSD 的高需求下也幾乎是各家板卡廠的標配了

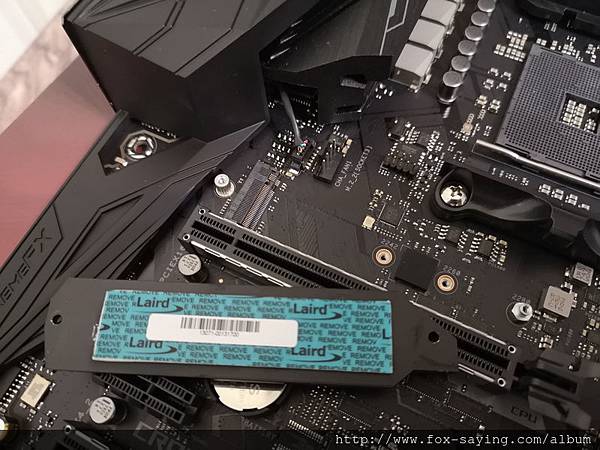

高速的 M.2 SSD 還是得要解決散熱的問題

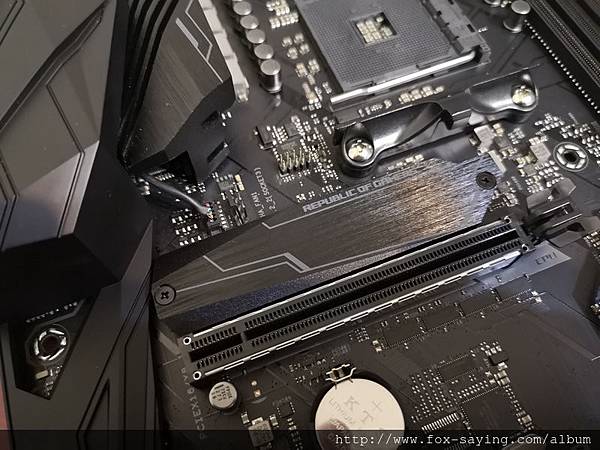

華碩的這塊飾板同時也具備散熱片的功能

記得~~導熱膠條的上面的防黏貼紙要使用前要先撕下來!!

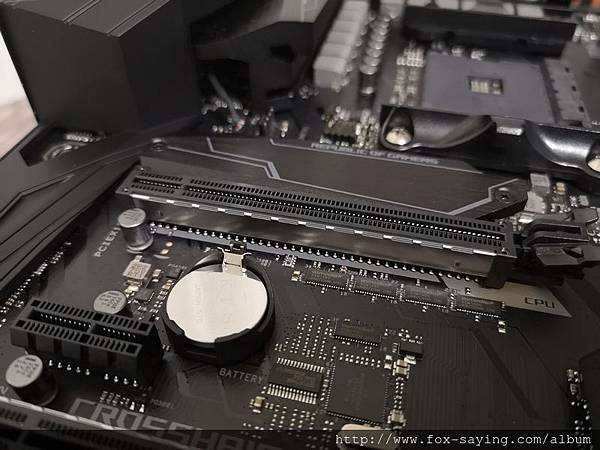

這一兩年來高階主機板的設計

在顯示卡插槽上幾乎都會加上強化插槽的結構

避免效能越強~~體積也相當巨大的顯示卡去壓壞插槽結構


主機板獨立的音效模組區塊可說是華碩最先設計出來的

ROG CROSSHAIR VII HERO 採用了客製化的 SupremeFX S1220 音效晶片

並搭配 ESS Sabre Hi-Fi ES9023P DAC 晶片以及日製電容

大幅強化聲音表現~~馳騁電玩戰場享受更高的音效饗宴(華碩的老招牌了~~應該不會自己砸鍋吧!!)


對於喜歡超頻的玩家

底下一系列 SAFE_BOOT、RETRY_BUTTON、LN2_MODE、SLOW_MODE 功能按鈕及開關

讓玩家們更方便做超頻調教


同時也提供了 3 用電表集中量測電壓接點

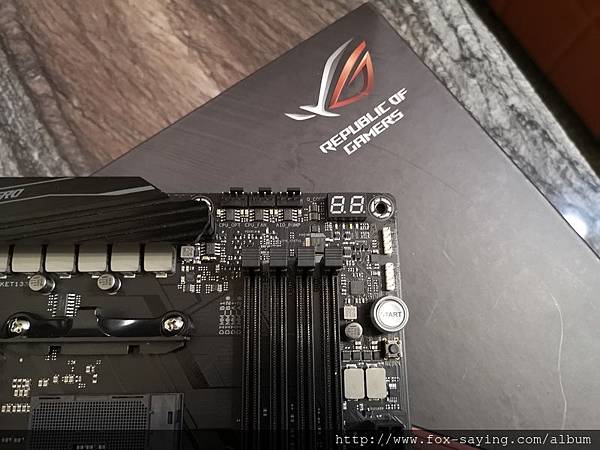

除錯燈號位於主機板右上角

同時也搭載 ROG 系列一向都有的簡易快速 LED 燈號

可快速判斷無法順利開機的問題點


此次華碩的主機板支援兩種 RGB 燈號

除了傳統的 RGB 燈條之外另外還支援了可編程燈條


連接介面上一共提供了 6 個 SATA

時至今日,SATA 連接埠的數量六個真的足夠了

多數人主要的資料儲存都應該要轉移到 NAS 上,才是比較正確的選擇


以上是主機板的簡單開箱

BIOS 與 更細節的測試我們放在下一篇 R7 2700X 的測試裡再一起聊

AMD 重返榮耀的利刃 Ryzen R7 2700X CPU 真 8 核心 16 執行緒的強大效能
