QuanHan全漢Q1002PD產品規格:

輸入:5-12V,最大輸入功率18W

USB-C輸出:5-12V,最大輸出功率18W

USB-A(QC3.0)輸出:5V/2.4A9V/2A12V/1.5A,最大輸出功率18W

USB-A(5V)輸出:5V/2.1A

電池容量:10000mAh

額定電能量:30Wh(5V/2.4A)

尺寸:132x68.3x14.6mm

重量:212



外盒包裝,使用黑色上蓋+紅色盒子搭配,還有一條紅色紙帶,上面印有”A GIFT FOR YOU””By Quanhan”燙金字樣

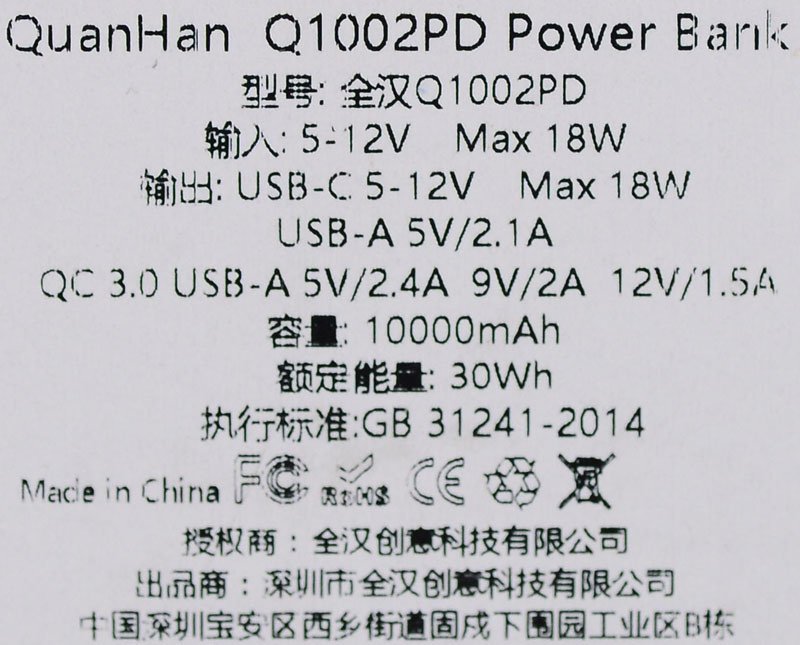

紅色盒子背面有產品資訊貼紙,標有型號、輸入/輸出規格、電池容量、額定電能量、製造商資訊、安規標章

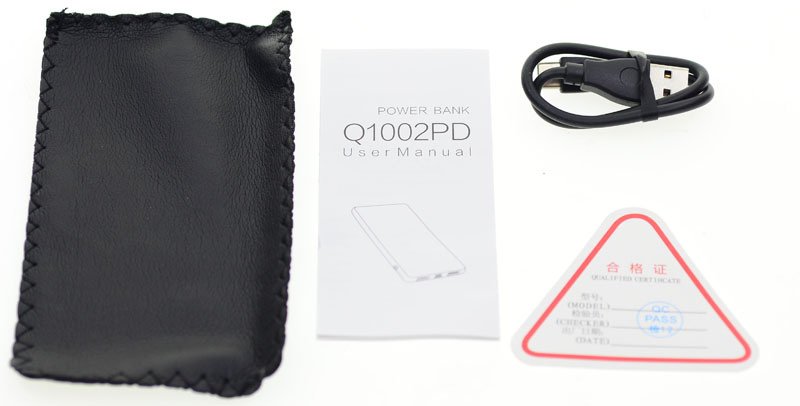

配件內容一覽,除行動電源本體外,還有保護套、說明書、合格證、USB-A to USB-C短線


行動電源本體邊緣及四個角落皆為圓角造型,正面為皮革漆處理,背面部分外殼為金屬

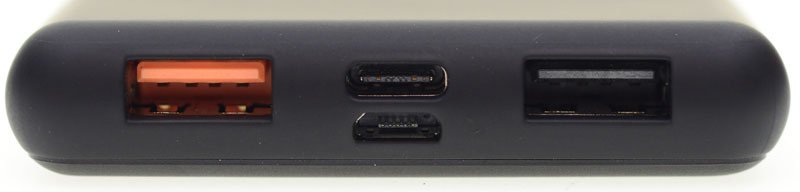

QC3.0輸出埠(橘色USB-A)USB-C輸入/輸出兩用埠、Micro USB輸入埠、5V輸出埠(黑色USB-A)集中在頂部

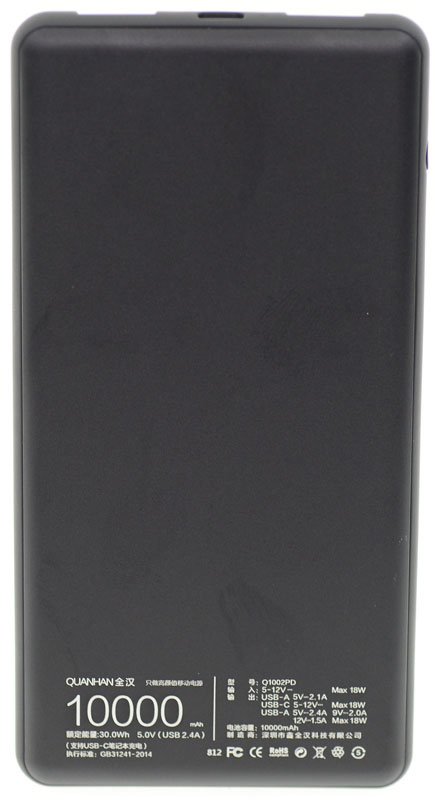

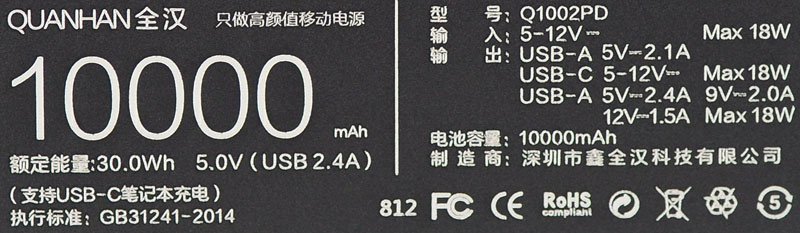

背面金屬板下方以雷射印上產品型號、電池容量、額定能量、輸入/輸出規格、製造商、安規認證

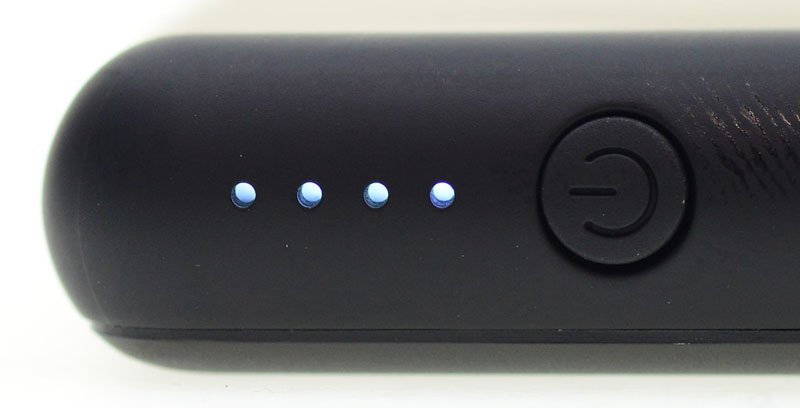

側面的電源開關與四顆白色電量指示燈,插上負載後會自動啟動輸出,空載一段時間後會自動關機

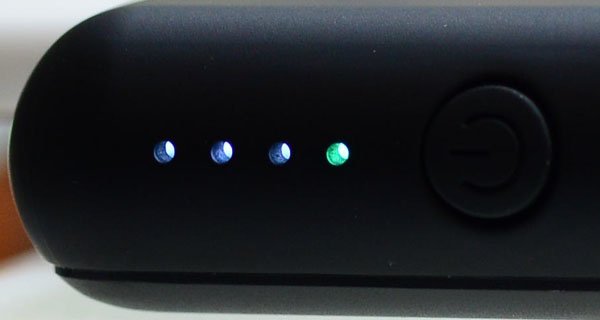

當輸入或輸出啟用任何高於5V的快充協議(PD/QC/FCP),最後一個電量指示燈會變成綠色

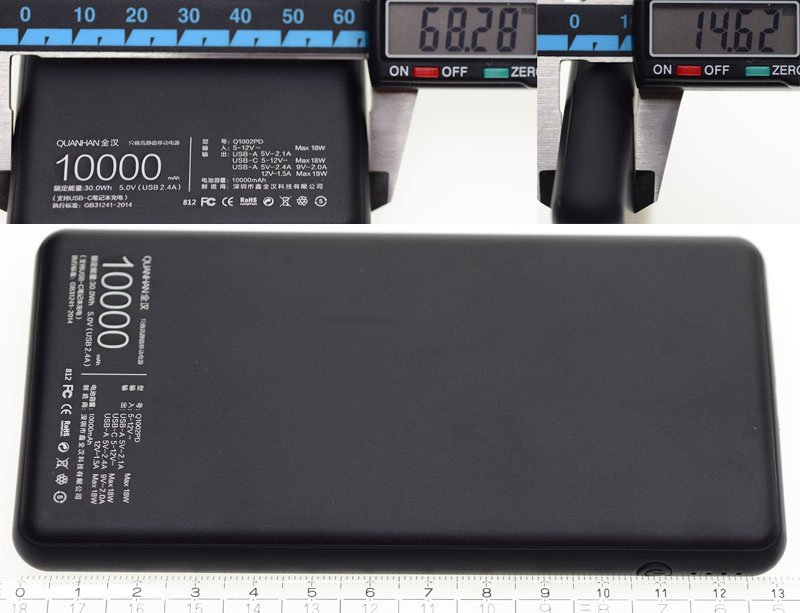

本體尺寸為132x68.3x14.6mm

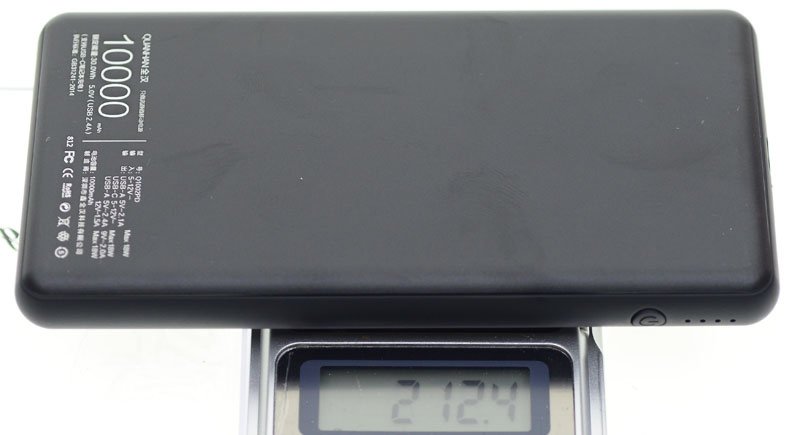

本體重量為212

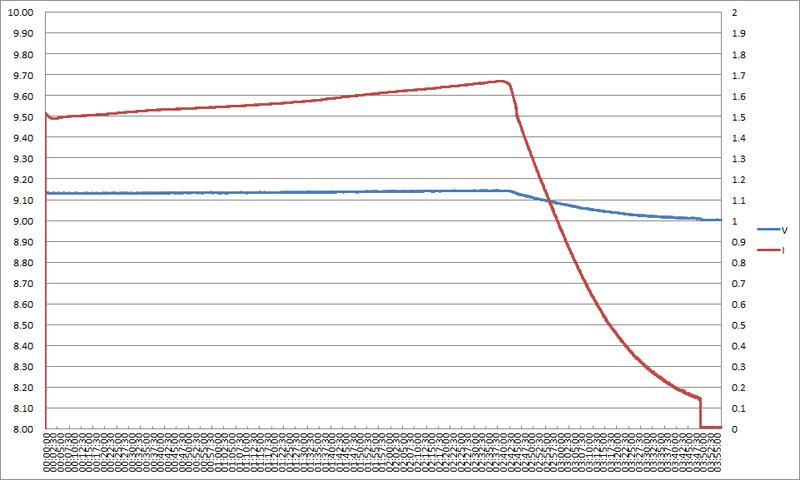

QuanHan全漢Q1002PD從電量耗盡自動關機至完全充滿,使用QC/PD充電器時會以9V/1.7A進行充電,完全充滿時間約在3小時50分鐘

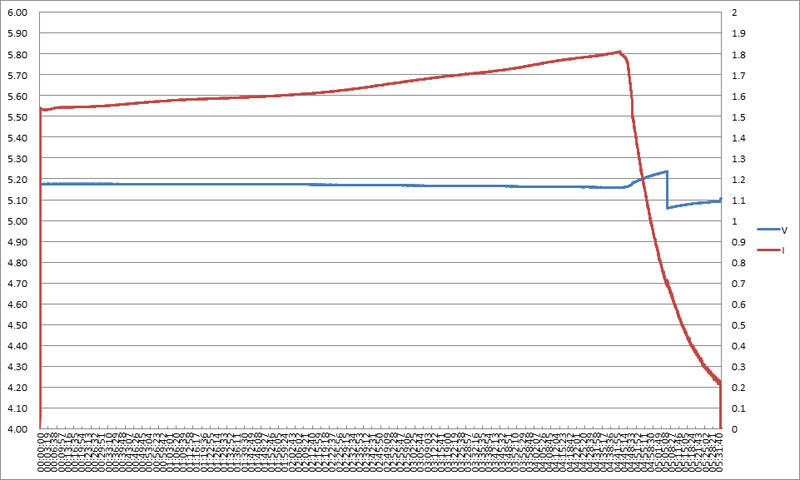

QuanHan全漢Q1002PD從電量耗盡自動關機至完全充滿,使用5V充電器時會以5V/1.8A進行充電,完全充滿時間約在5小時30分鐘


USB-C埠支援的充電定義,有PD 3.0 18W、三星5V/2ABC1.2DCP 1.5AQC2.0/3.0、華為FCP 9V/2A


PD 3.0支援5V/2A9V/2A12V/1.5A三組電壓輸出,各組空載電壓如下面綠色數字所示


QC 3.0(橘色USB-A)支援的充電定義,有Apple 2.4A、三星5V/2ABC1.2DCP 1.5AQC2.0/3.0、華為FCP 9V/2A

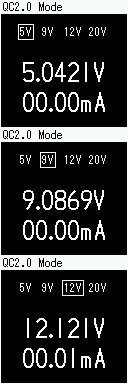

QC 3.0(橘色USB-A)5V/9V/12V空載電壓


5V(黑色USB-A)支援的充電定義,僅有BC1.2DCP 1.5A


5V(黑色USB-A)輸出空載電壓

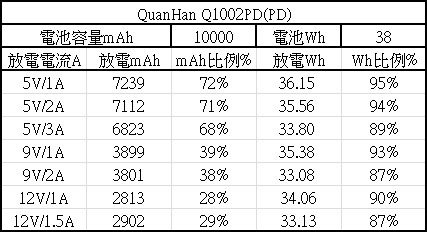

QuanHan全漢Q1002PD行動電源USB-C輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有95%可用Wh,其他輸出放電可用Wh值在94%87%之間

額定能量部分,外殼上標示值為30Wh(5V/2.4A),所有輸出放電Wh值均高於其標示

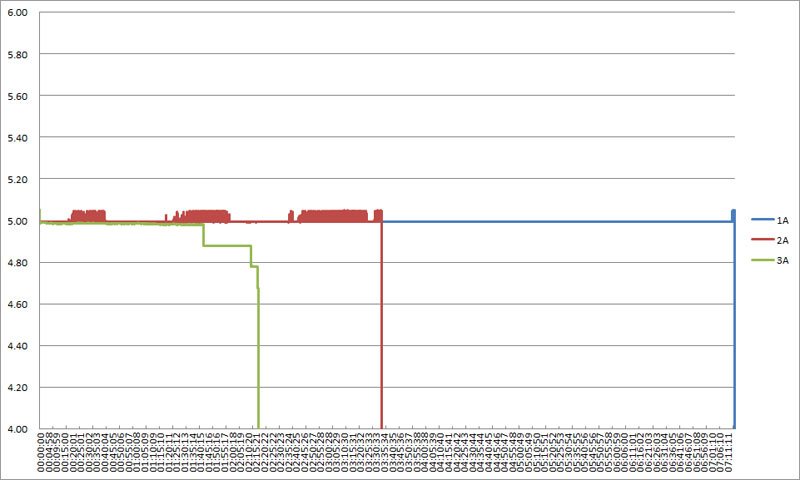

USB-C輸出埠5V輸出下1A/2A/3A的放電電壓與放電時間圖表

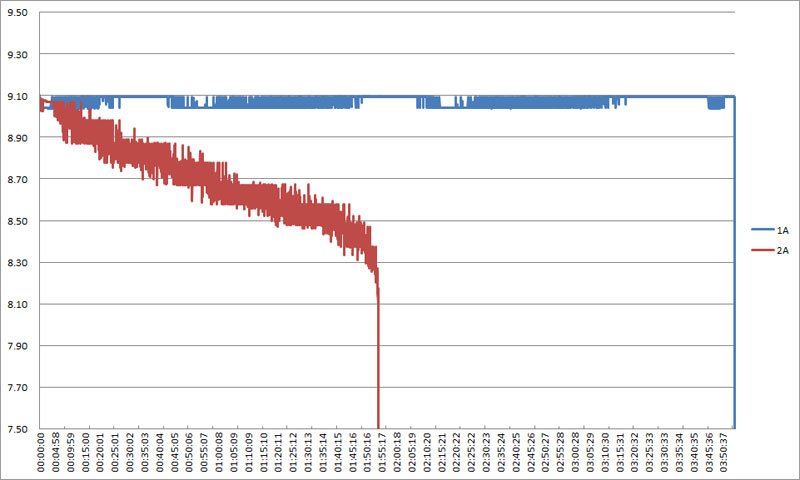

USB-C輸出埠9V輸出下1A/2A的放電電壓與放電時間圖表,可以看到9V/2A輸出呈現震盪及緩慢壓降的現象

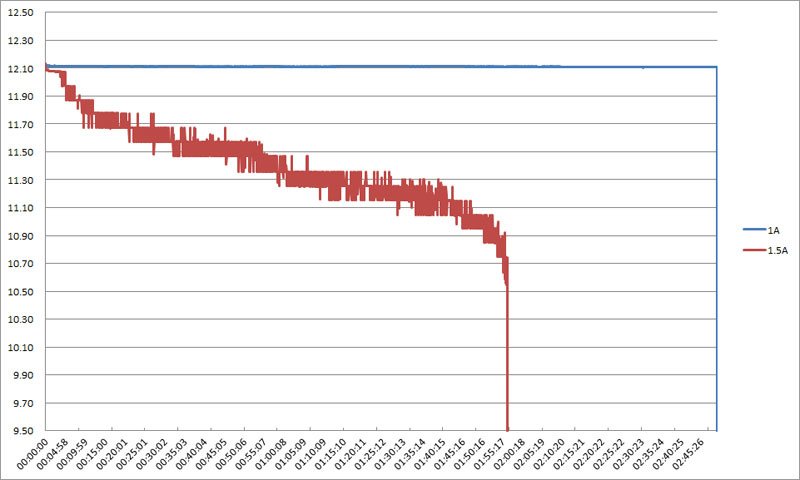

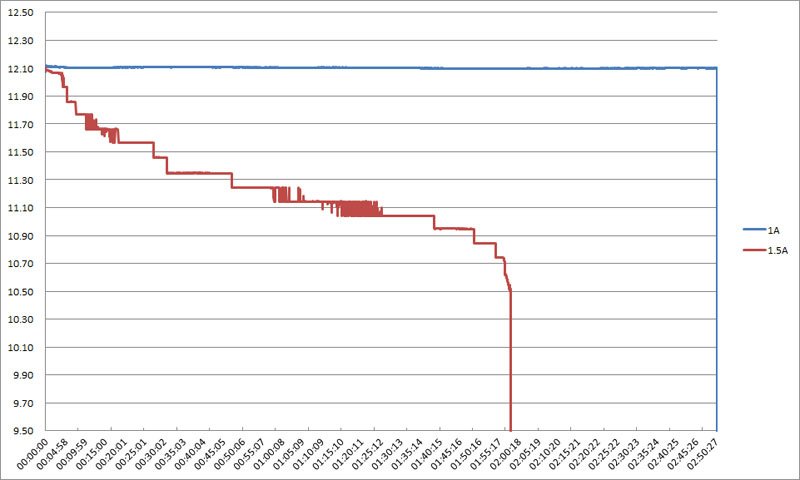

USB-C輸出埠12V輸出下1A/1.5A的放電電壓與放電時間圖表,可以看到12V/1.5A輸出呈現震盪及緩慢壓降的現象

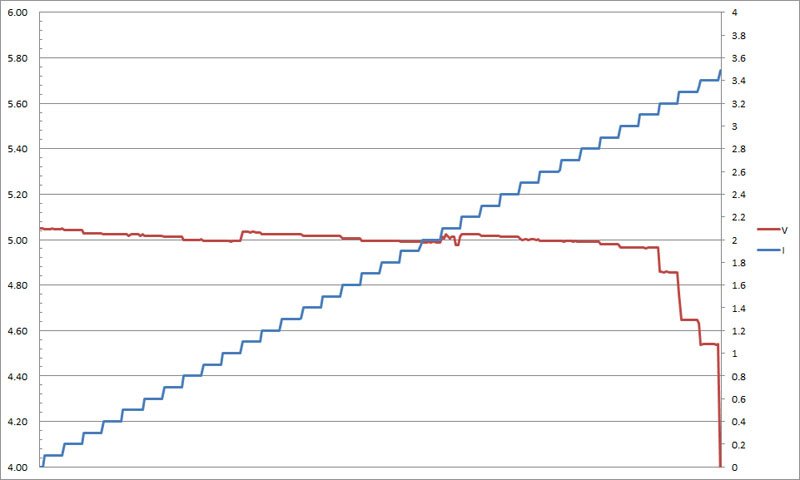

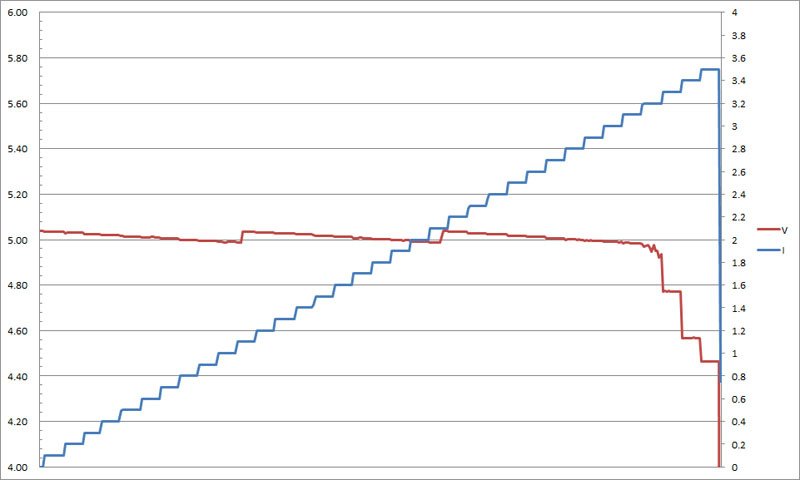

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,在1.1A2.1A兩個電流階段有進行補償提高輸出電壓,當輸出電流超過3.1A產生較大幅度壓降

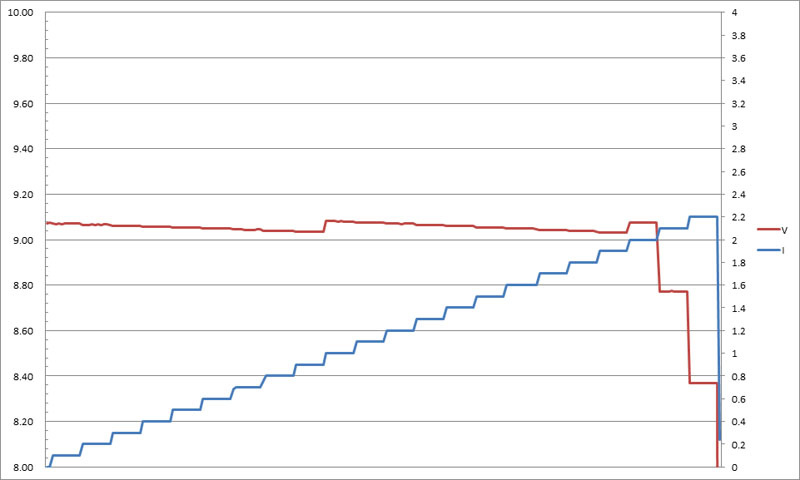

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,在1.1A1.9A兩個電流階段有進行補償提高輸出電壓,當輸出電流超過2A產生較大幅度壓降

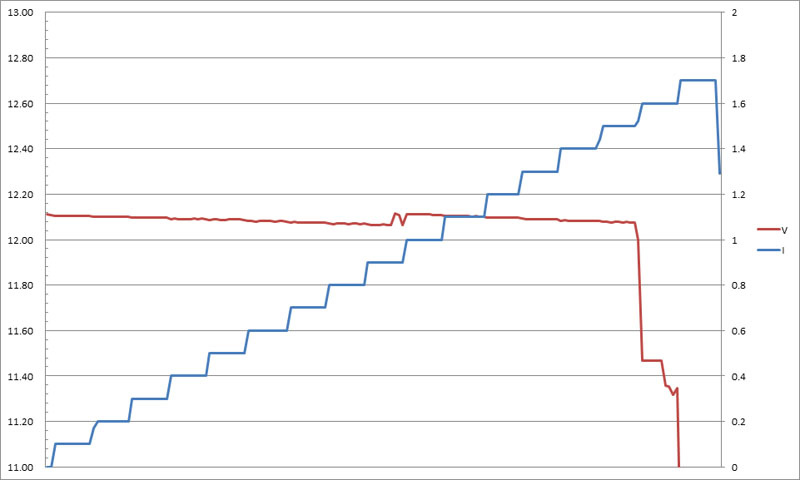

USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,在0.9A電流階段有進行補償提高輸出電壓,當輸出電流超過1.4A產生較大幅度壓降

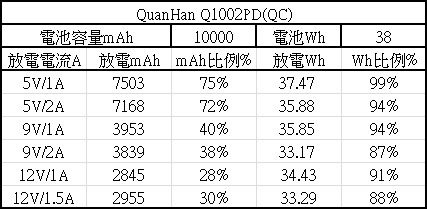

QuanHan全漢Q1002PD行動電源QC 3.0輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有99%可用Wh,其他輸出放電可用Wh值在94%87%之間

額定能量部分,外殼上標示值為30Wh(5V/2.4A),所有輸出放電Wh值均高於其標示

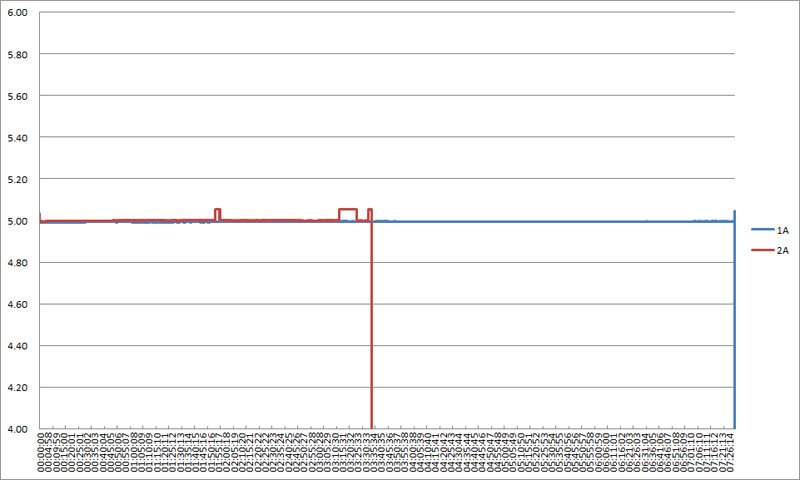

QC 3.0輸出埠5V輸出下1A/2A的放電電壓與放電時間圖表

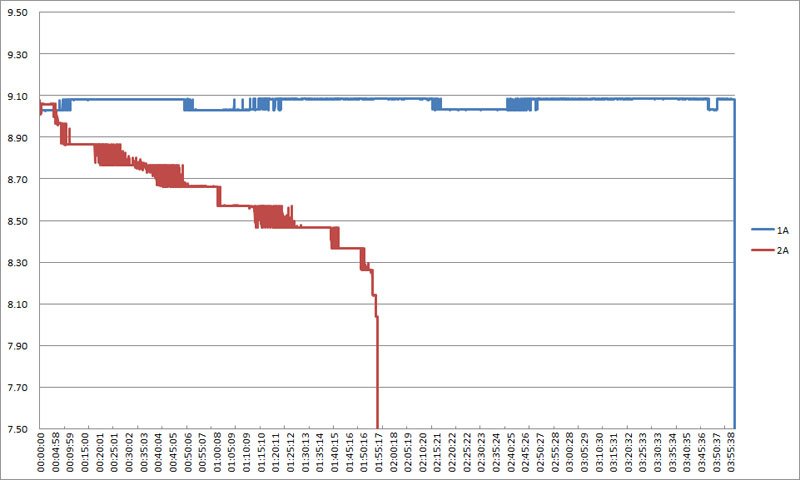

QC 3.0輸出埠9V輸出下1A/2A的放電電壓與放電時間圖表,可以看到9V/2A輸出呈現緩慢壓降的現象


QC 3.0輸出埠12V輸出下1A/1.5A的放電電壓與放電時間圖表,可以看到12V/1.5A輸出呈現緩慢壓降的現象


QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,在1.1A2.1A兩個電流階段有進行補償提高輸出電壓,當輸出電流超過3.2A產生較大幅度壓降


QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,在1.0A2.0A兩個電流階段有進行補償提高輸出電壓,當輸出電流超過2A產生較大幅度壓降


QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,在0.9A電流階段有進行補償提高輸出電壓,當輸出電流超過1.5A產生較大幅度壓降

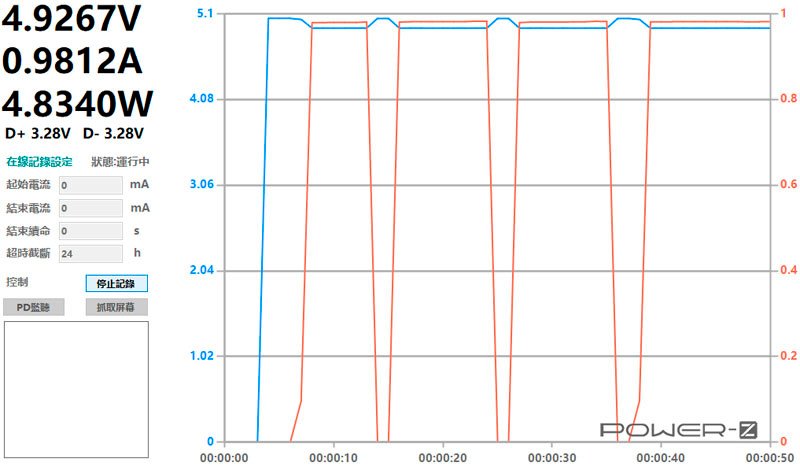

5V埠對Apple iPad2充電電流,因不支援Apple充電定義,僅能以1A電流進行充電


QC3.0埠對Apple iPad2充電電流,充電電流可達原廠充電器水準

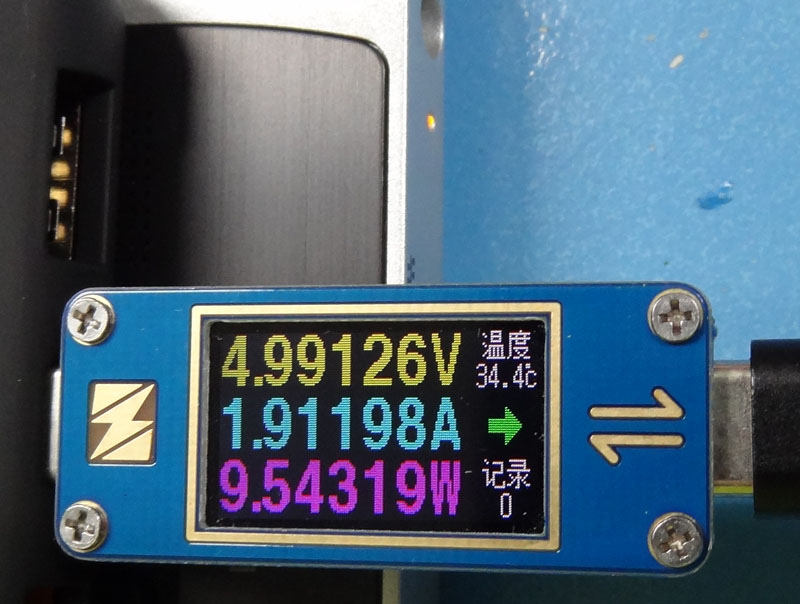

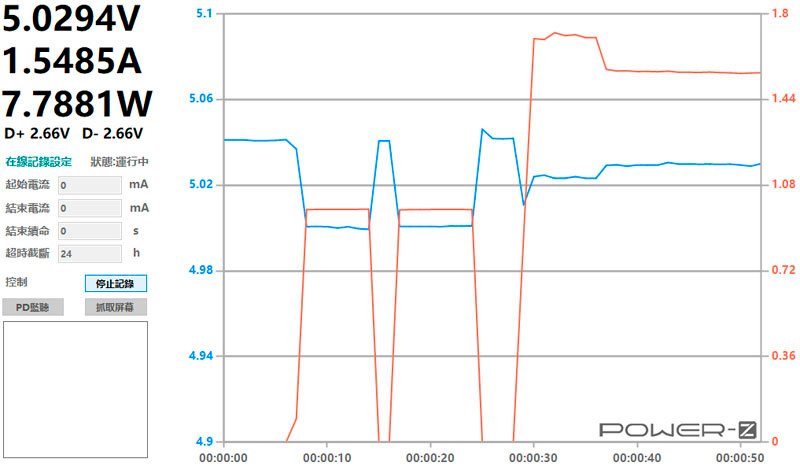

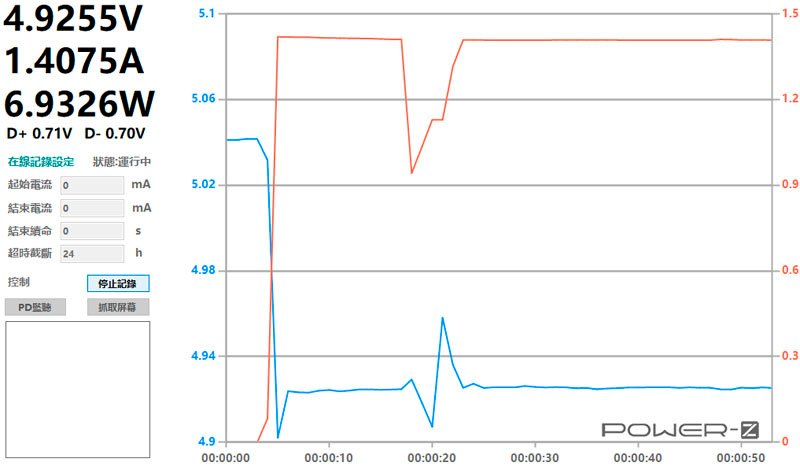

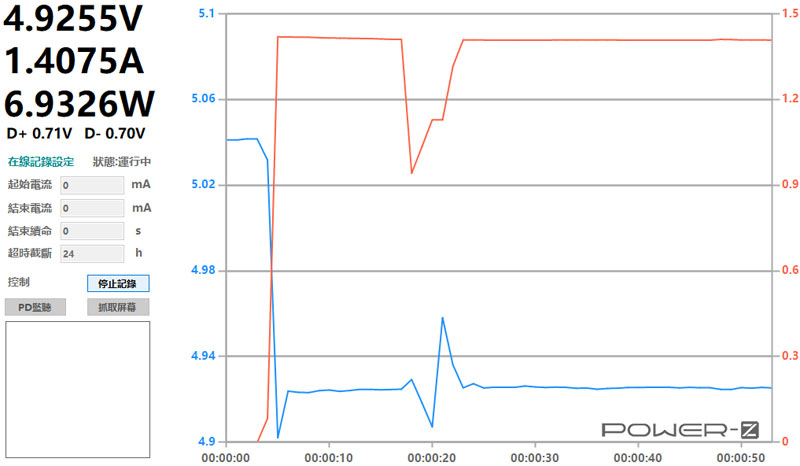

5V埠對HTC U11+充電電流,可以1.4A電流進行充電

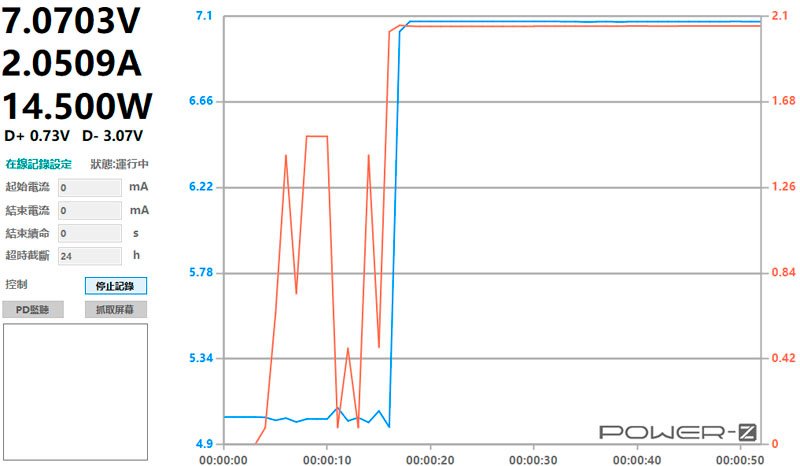

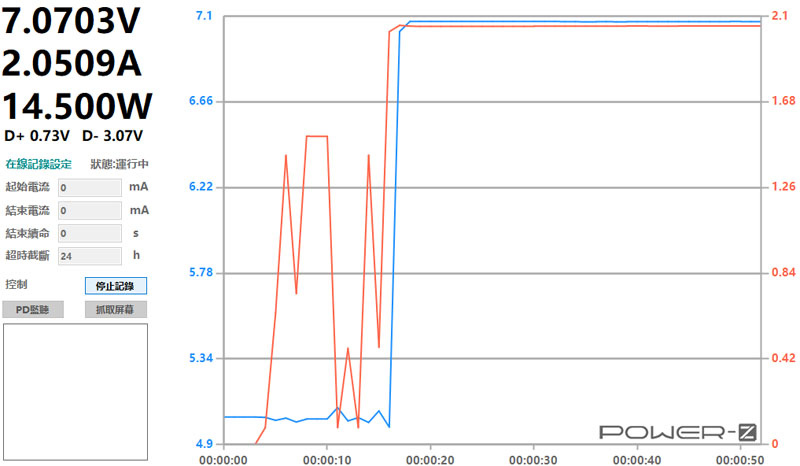

QC3.0埠對HTC U11+充電,可正常啟動QC3.0快充並達到14W充電功率

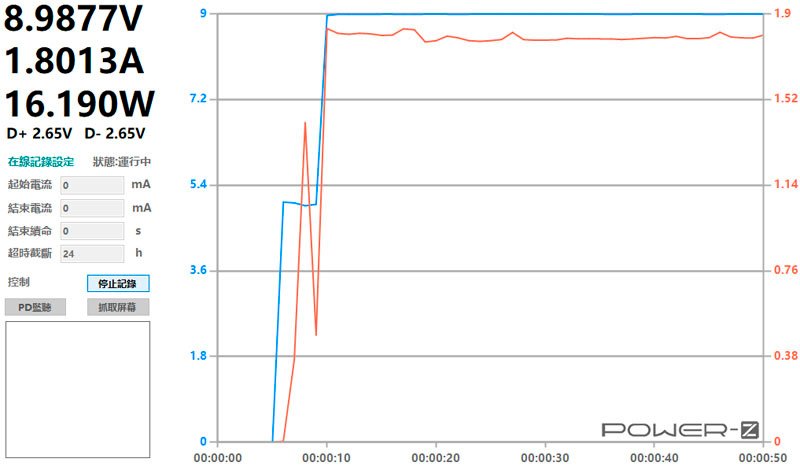

USB-C埠對HTC U11+充電電流,可正常啟動PD快充並達到16W充電功率

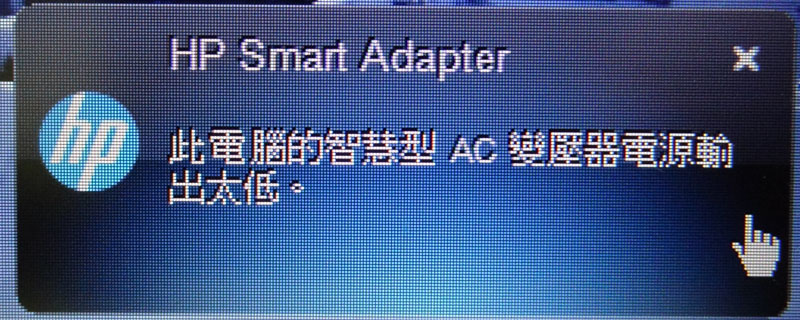

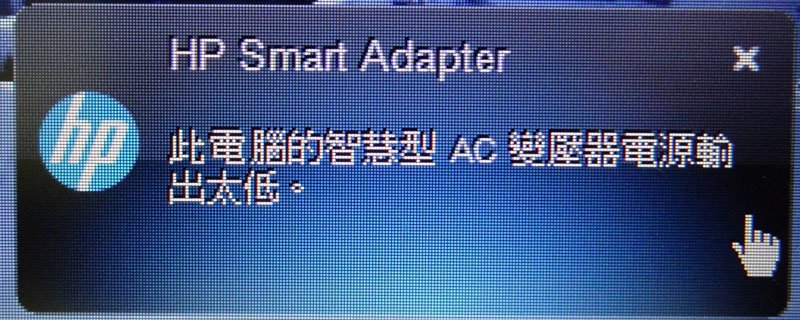

USB-CHP PROBOOK 430 G5筆記型電腦進行充電,於開機下HP Smart Adapter軟體會跳出此電源的輸出功率太低的訊息並拒絕充電


關機下可以10W功率進行充電,筆記型電腦右側的橘色充電指示燈會亮起

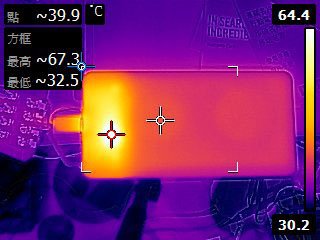

18W功率放電中,須注意盡量不要讓本體上半部被其他東西覆蓋,以免內部熱量過度累積




結論:

全漢Q1002PD具備USB-CUSB-AMicro USBPD3.0/QC2.0/QC3.0/FCP/Apple 2.4A/三星2A等多種輸入/輸出埠及協議支援,供不同裝置選擇,PD部分支援5V/9V/12V三種電壓輸出及最大18W功率,適合支援PD的手機,亦可對支援PD的筆記型電腦補充電力,採用鋰聚合電池使其擁有輕薄的外型及重量,放電部分可達到其標稱電量值,整體可用Wh高,但高於5V的大負載連續輸出下,會有放電過程中輸出電壓呈現振盪及緩慢下降的現象,另外也需要注意避免在高負荷輸出下讓本體被其他東西蓋住或悶著影響散熱



報告完畢,謝謝收看
