目前使用USB PD協議的筆記型電腦及行動裝置越來越多,要如何發揮傳統筆記型電腦充電器的剩餘價值?以下介紹一款將Apple MagSafe/Lenovo方頭輸出的傳統筆記型電腦充電器,轉換成支援USB PD3.0 + PPS的Type-C轉接器—C-Force AnyWatt
什麼是PPS(Programmable Power Supply)呢?PPS為USB-IF在USB PD3.0新增加的協議標準,其輸出電壓採可變輸出,可以在3至21V範圍內以20mV(0.02V)的步進幅度微調,也能支援最大達5A的定電流充電,實現對裝置內電池直充,提高充電效率。高通(Qualcomm)的QuickCharge 4.0以及MTK PE3.0/2.0、VOOC/DASH快充、華為SCP超級快充等低壓大電流快充技術也能與PPS協議相容,而且PPS進入大電流輸出模式後,每隔固定一段時間,供電端(電源)與受電端(負載)會進行溝通,避免充電過程發生問題

C-Force AnyWatt產品規格:
電源輸入:DC16-21V,輸入電流最小3A
PD 3.0電源輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A(輸入20V以上時支援)
PPS電源輸出:3-12V,最大電流3A



吊卡式外盒包裝正面及背面,正面印上產品名稱、支援輸入接頭種類、本體照片,背面印上使用方式、規格、聯絡資訊

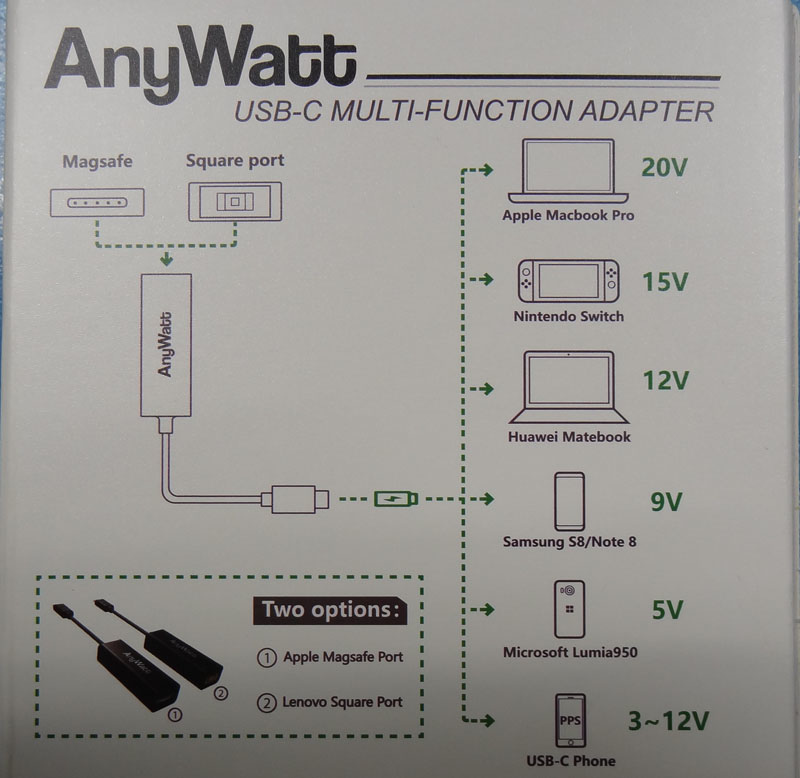

連接使用方式,AnyWatt有兩種款式,一款支援Apple MagSafe磁吸接頭,一款支援Lenovo方形插頭,經過AnyWatt轉換後,可供應給使用5V/9V/12V/15V/20V(輸入20V時)及PPS(可程式化電源供應器)3-12V的裝置
產品規格及製造商聯絡資訊,產品提供一年保固,產地為中國
AnyWatt本體直出一條USB-C輸出短線及插頭

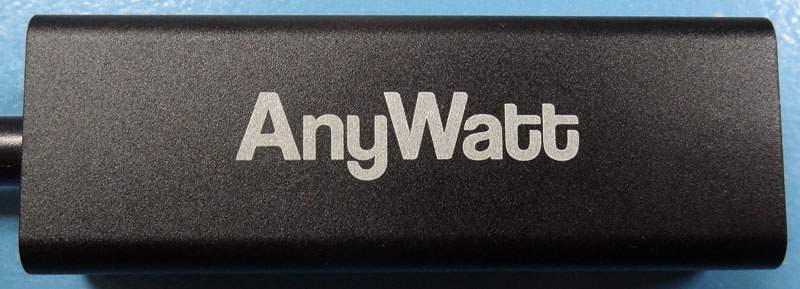

轉換電路部分裝在鋁合金外殼內,外殼上有AnyWatt印刷字樣

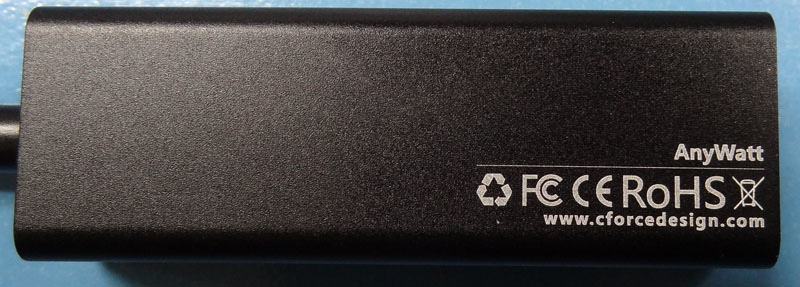

另一面角落印上認證標章及官方網址

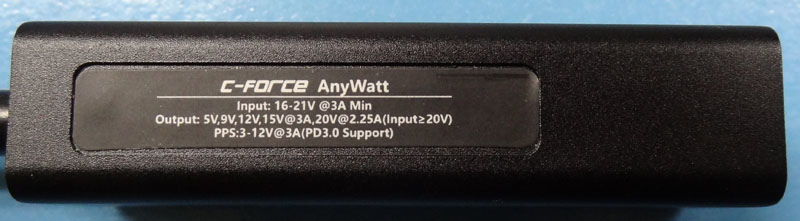

側面貼上一張產品名稱及輸入/輸出規格貼紙
此款AnyWatt為支援Lenovo方形插頭的版本
Lenovo方形插頭,外部尺寸為11x4.5mm,內部開口為6.7x3mm(大略值)

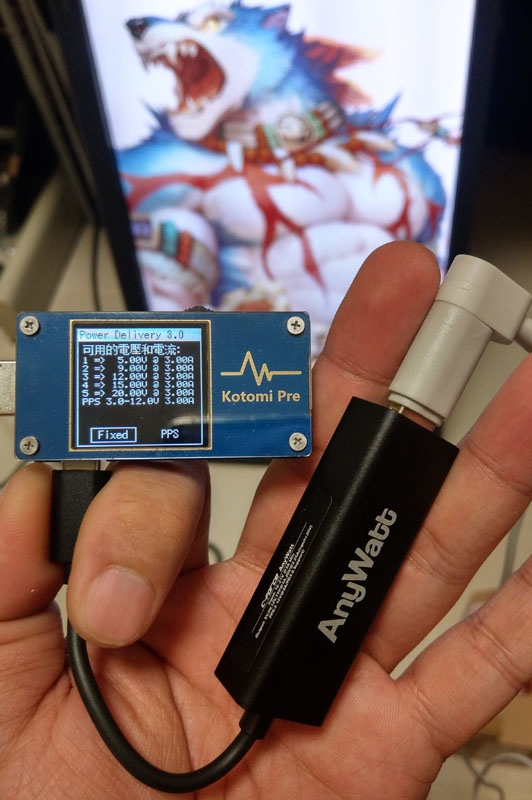

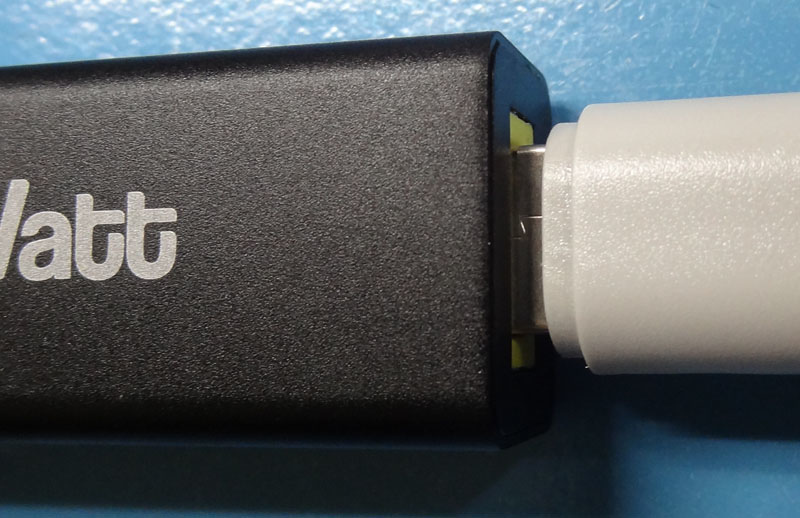

將其插入AnyWatt的輸入插座

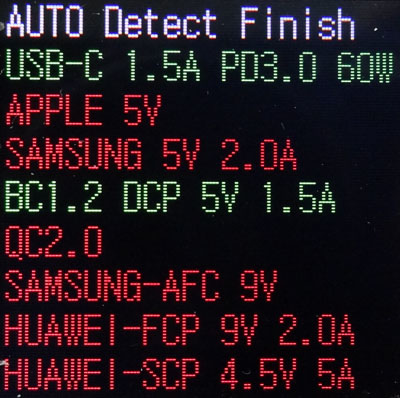

AnyWatt輸出USB-C充電定義,支援PD3.0最大輸出60W(但電流被誤判為1.5A)、BC1.2、DCP 1.5A

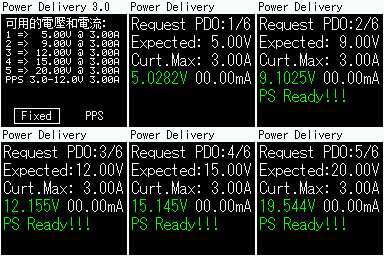

輸出USB-C支援的PD電壓電流組有五組固定加一組PPS(可程式化電源)可變輸出,分別是5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3-12V/3A,固定組別的空載輸出電壓如綠色數字所示
PPS可變輸出組的電流固定3A,電壓可以0.02V(20mV)進行微調,空載輸出電壓如綠色數字所示
在5V以下實際輸出值比設定值低,在5V以上實際輸出值比設定值略高,越接近兩端電壓差異越大

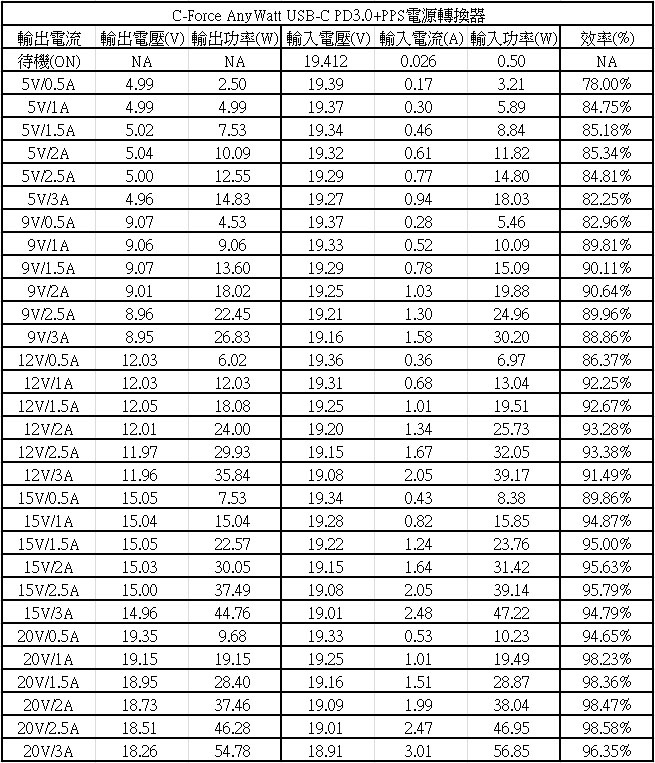

使用19V變壓器供電時, USB-C輸出各組輸出轉換效率表,整體轉換效率區間在78%至98.58%之間,輸出電壓越高效率表現越好,各組電壓最佳效率點在2A至2.5A區間
空載下輸入功率為0.5W
5V輸出負載測試,輸出電流達2A以上時電壓變動較明顯,當輸出電流超過3.5A便會截止輸出

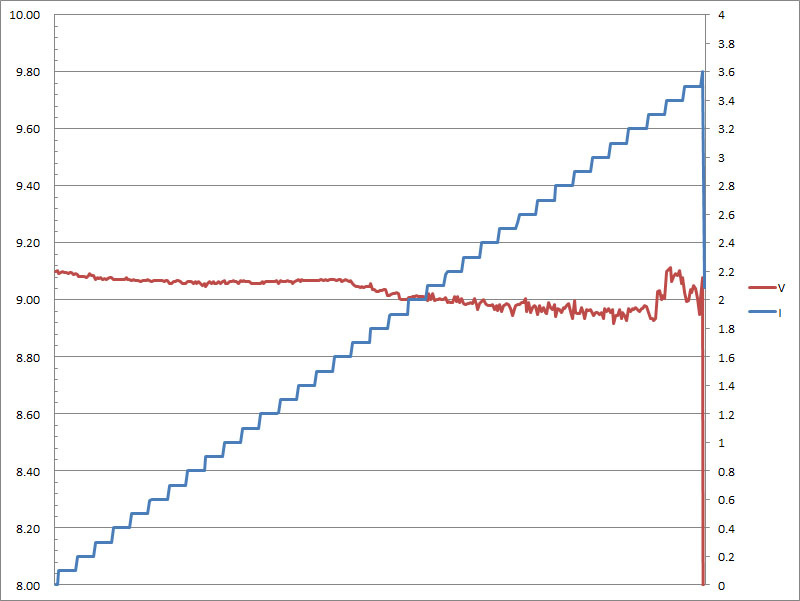

9V輸出負載測試,輸出電流達2A以上時電壓變動較明顯,當輸出電流超過3.5A便會截止輸出

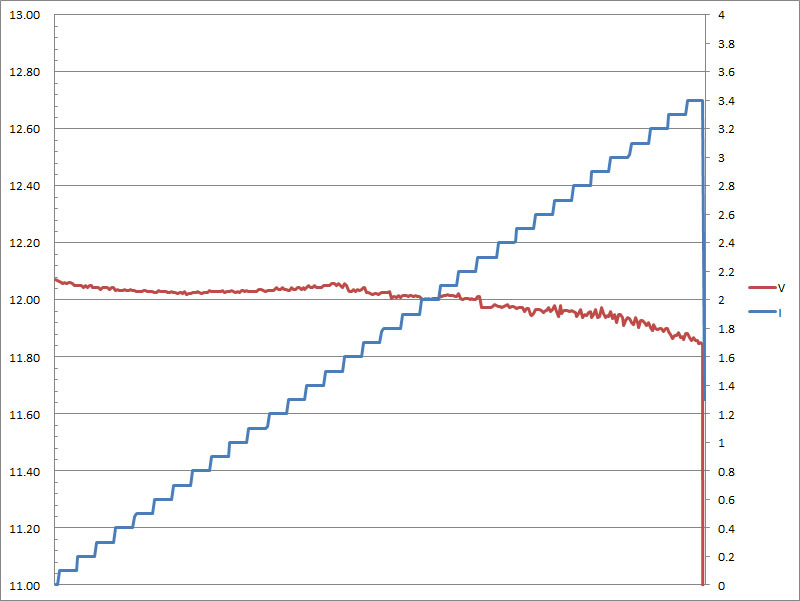

12V輸出負載測試,輸出電流達1.6A以上時電壓變動較明顯,當輸出電流超過3.4A便會截止輸出

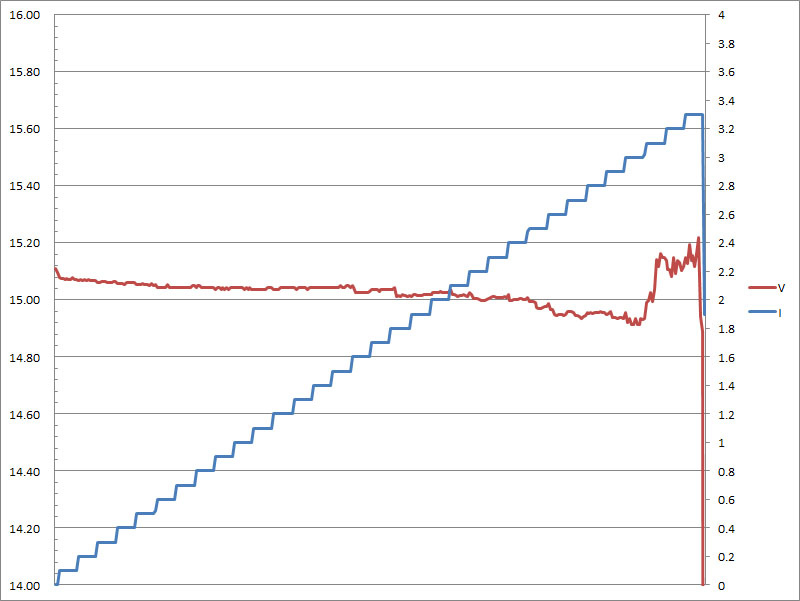

15V輸出負載測試,輸出電流達3A以上時電壓變動較明顯,當輸出電流超過3.3A便會截止輸出

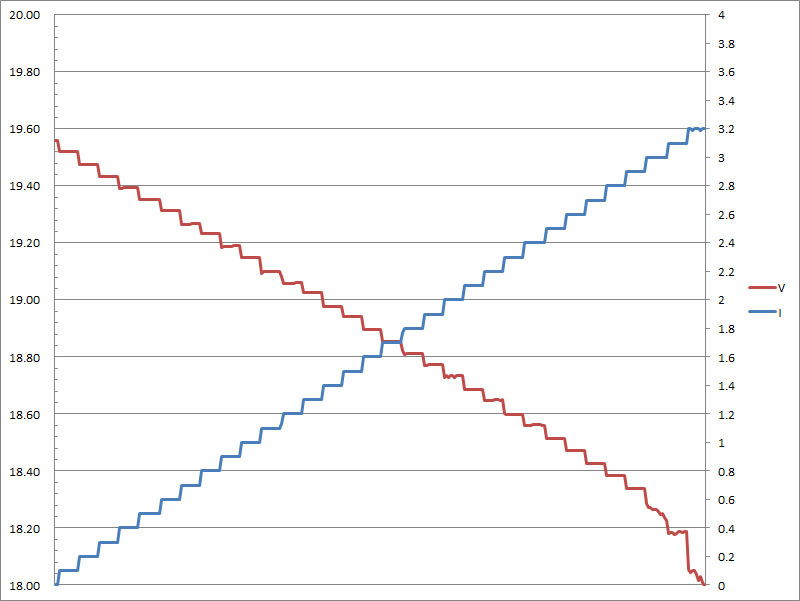

20V輸出負載測試,輸出電流增加時輸出電壓逐漸降低,當輸出電流超過3.2A便會截止輸出

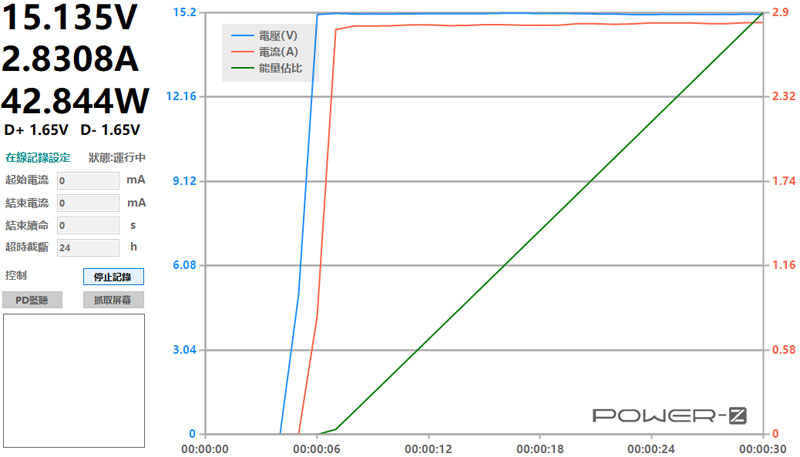

對紫米10號行動電源QB820進行充電,可用15V進行充電,充電功率接近43W

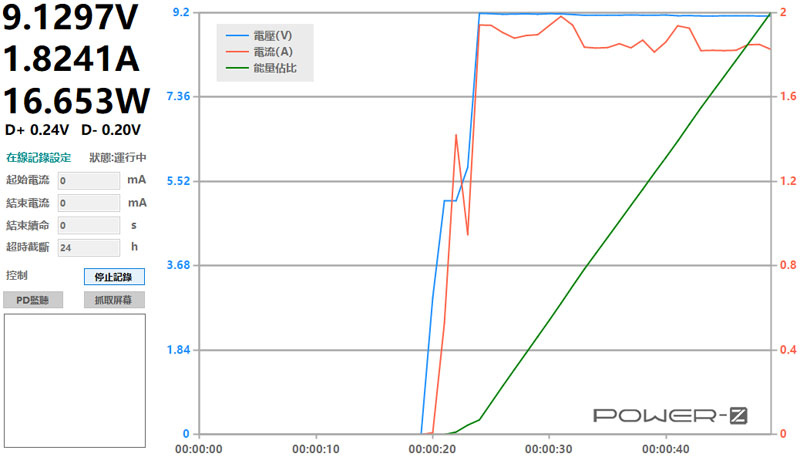

對HTC U11進行充電,可正常觸發PD快充,充電功率可達16W以上
對三星S8進行充電,雖觸發PD,但只取用第一組輸出5V,充電功率大於10W

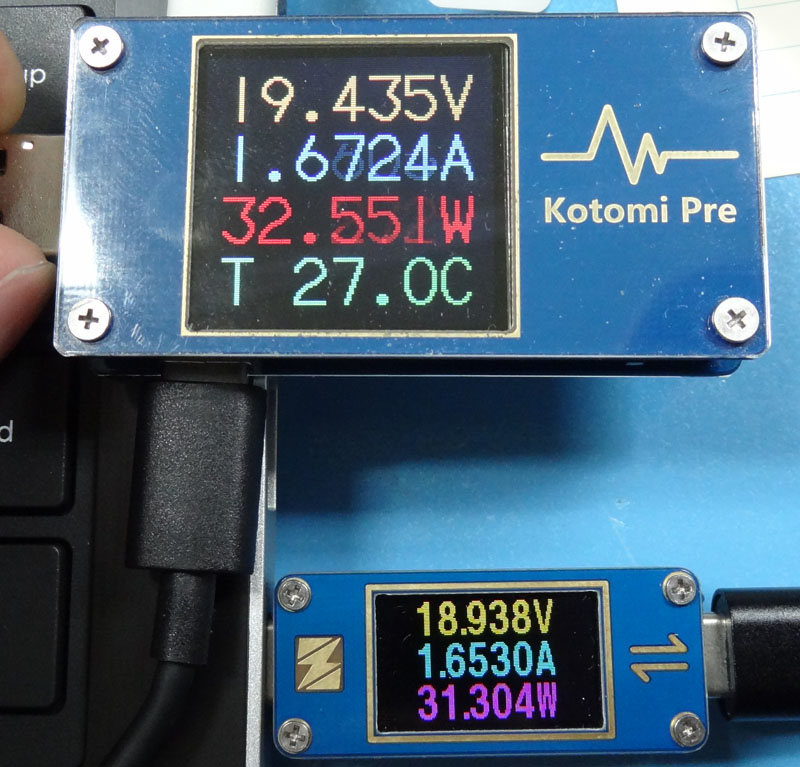

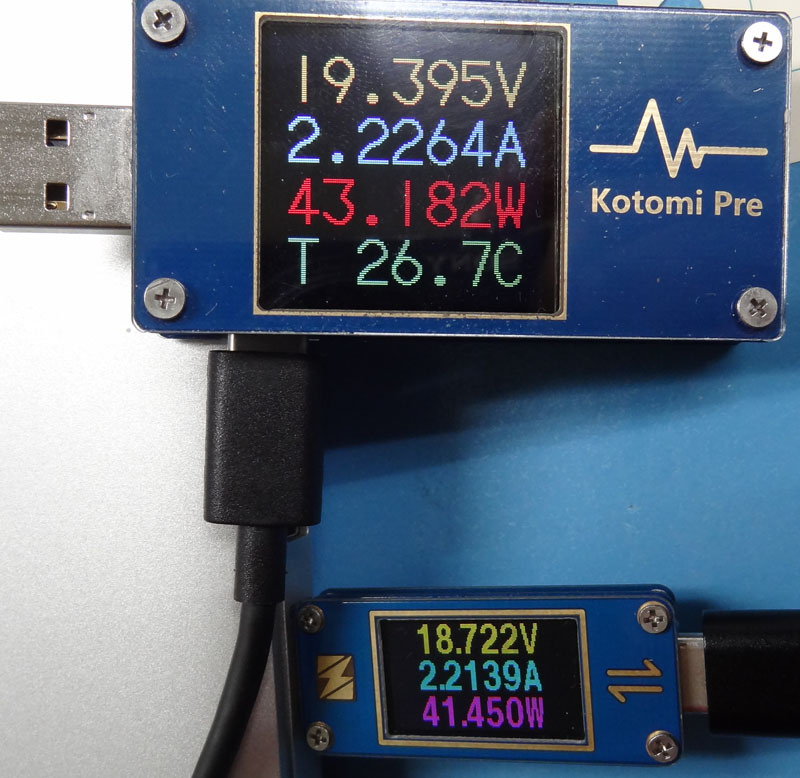

對HP PROBOOK 430 G5進行充電,C-Force AnyWatt輸入電壓/電流/功率(上)與輸出電壓/電流/功率(下)的比較
對HP PROBOOK 430 G5進行充電,C-Force AnyWatt輸入電壓/電流/功率(上)與輸出電壓/電流/功率(下)的比較
實際充電圖片,電腦右下角狀態列出現充電中的圖示並顯示預估充飽時間
結論:
透過C-Force AnyWatt電源轉換頭,把原本不支援PD的Apple MagSafe/MagSafe2及Lenovo方頭筆記型電腦電源轉接器,搖身一變成為支援PD3.0+PPS的新型充電協議電源轉換器,如果電源輸入端搭配轉接頭使用,還可以使用更多款式的19V 65W電源轉換器,達到舊款電源轉換器再利用,減少資源浪費的目的。不過USB-C插頭線路採直接內建,若是要使用其他已經帶有USB-C插頭的線(例如Apple USB-C轉Lightning線材),則必須要使用轉接頭才能正確插入使用,且轉接頭必須要能轉送CC1/CC2信號,才能正確觸發PD
