此方法僅限 2013、2014、2015 年出產的 Macbook 產品使用,其他年代出產請另找他法

我想能看到這篇都是使用者無誤,所以大家心中應該也很明白

Apple 原廠或授權第三方品牌硬碟的售價~~~其實不是很友善

無論是之前跟大家提過的 創見資訊 PCIe固態硬碟 JetDriveTM 820 PCIe SSD

或是最近興起有稍平價一點點的 蘋果加速器 都一樣

如果您真的很不想要使用前面提到的兩個第三方硬碟的話,您還可以試著跟著我們的改裝法來做

在開始之前,狐仔要先說明~如果您對以下內容有任何一行看不懂,請直接找能看懂的人代工

如果您已打定主意要使用本文的這種相比之下超省錢的方法

請先將您的作業系統升級到 macOS High Sierra 以上版本

(很重要,必為之) 使用看看習慣否

macos-high-sierra-supported-mac-list

接下來找一個至少 8GB 大小的隨身碟製做 High Sierra 的安裝用隨身碟

教學請看此 如何製作可開機的 macOS 安裝磁碟

然後上網夠買這個轉接器(約 100 ~ 500 ),您可以試著 Google 關鍵字 (或到 PChome 上找)

M.2 NGFF 轉 2013 2014 2015 Macbook SSD 轉接卡

21718116412554_706

接下來是固態硬碟的挑選

網路上多數的資料都會叫你去買三星的固態硬碟~但其實我們有更便宜的選擇

就是這隻 Kingston A1000 ( 我買 480GB = 3000 元有找 ) ,PCIe Gen3 X 2 (原因後面解釋)

讀 1500 MB/s 寫 800 ~ 1000 MB/s (看容量大小改變)

showmerIMG_20180908_231153

這顆 SSD 使用 PHISON E8 控制器 (其實 蘋果加速器 用的也是這一顆控制器)

41445135_2402767683071782_5513157537408483328_n

包裝盒中有 Kingston 專用版的 Ture Image 系統轉移軟體的序號

狐仔在這邊跟您說~把序號給收好,以後回收這隻 SSD 到 WINDOWS 系統下時可用

在 macOS 下,此軟體與我們無緣

showmerIMG_20180908_231837

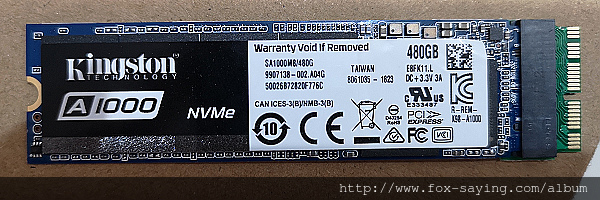

接下來連接轉接卡

請注意方向一定要對,裝不進去千萬不要硬裝

showmerIMG_20180908_232034

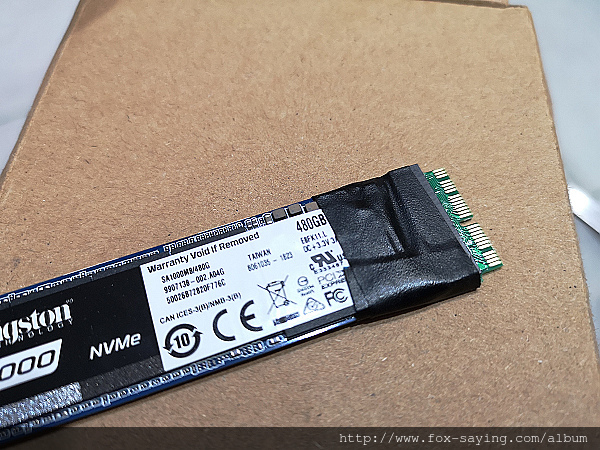

深怕 SSD 與轉接卡在攜帶過程中脫落的話,可以幫其綁上耐熱膠帶

不用太厚且切記不可包到控制器

showmerIMG_20180908_234858

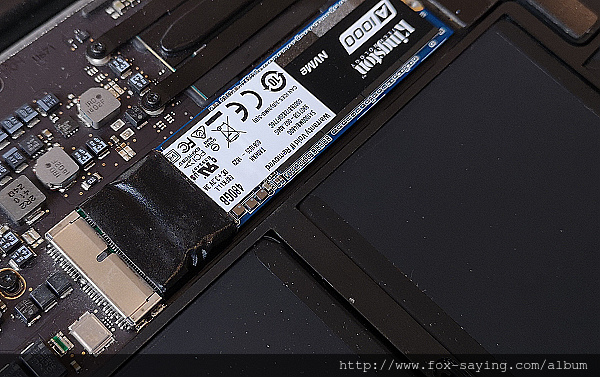

裝進 MacBook Air 內不會有影響

提醒~施作前一定要先拔掉電池排線

showmerIMG_20180909_164218

當然你也可以跟我一樣很勇敢的這樣就好 (其實不太會脫落)

showmerIMG_20180909_164342

蓋回背蓋後插回隨身碟就可以開機安裝作業系統啦

為了證明我們真的就是用這隻 SSD 改裝的

請看

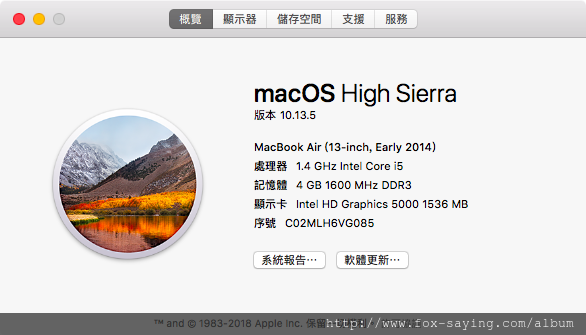

Apple MacBook Air 2014

系統版本是 macOS High Sierra 10.13.5 (那個序號是我這已過保的筆電序號XD)

螢幕快照 2018-09-09 下午5.16.59

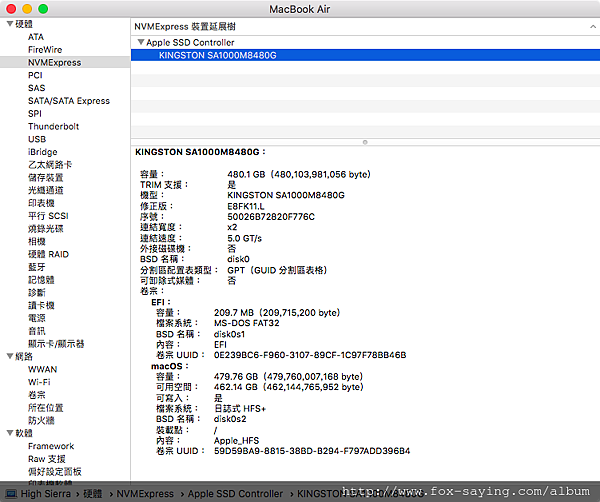

從這邊可以清楚看到硬碟型號 KINSTON SA1000 480G

螢幕快照 2018-09-09 下午5.13.47

接下來我們來測速

讀 730 MB/s

寫 638 MB/s

我忘了測原廠的~但從網路上的資料來看寫入是大幅度的進步

螢幕快照 2018-09-09 下午5.10.43

到這裡您可能會心頭一緊 !!! 為何不是 A1000 的標準速度 ???

原因很簡單,就是那年代的 MacBook 的極速就是這樣了~就算你換上更快速的 SSD 也無用

這也是為何我請大家買 A1000 就好了~ 1500 / 1000 的速度已經超過筆電上限嚕

以上簡單報告完畢

最後花費結算

我這樣自行動手成本約 3500 元以內可搞定,找人代工到完成系統大約可在 4000 元以內完成

硬碟空間從 120GB > 480GB 完全是便宜大碗又開心的選擇









想更快追蹤到更多的更新請加入傻瓜狐狸的粉絲團

(同時請您參考如何確實的看到所有粉絲團的更新)

如果您使用的是Google+可以把我加入好友圈^^

原文發表於傻瓜狐狸的雜碎物品

01


創作者介紹
創作者 傻瓜狐狸 的頭像
傻瓜狐狸

傻瓜狐狸的雜碎物品

傻瓜狐狸 發表在 痞客邦 留言(12) 人氣()

留言列表 (12)

發表留言
  • surpriseyo313
  • 你好,請問你使用 Kingston A1000 SSD來更換Macbook Air 2014 Early,會不會有休眠後當機的問題呢?謝謝
  • 偶爾會發生,更正確的來說~所有走 NVMe 的 macOS 都會發生~但發生率不會是 100 %

    傻瓜狐狸 於 2018/12/01 23:25 回覆

  • 訪客
  • 請問os一定要用Sierra嗎?還是只要手上有的版本即可?
  • 至少要 High Sierra ~ 更新的版本也可以的

    傻瓜狐狸 於 2018/12/12 01:17 回覆

  • 訪客
  • 長知識了 ! 請問mid 2015 macbook pro 想換1TB ssd, 除了三星evo 960有別的選擇嘛?
    WD或者sandisk能不能用?
  • 訪客
  • 您好,謝謝您的分享,讓我受益良多,我的電腦是macbook air mid-2013,也想換這隻,但擔心休眠後當機的問題,想請問有沒有任何方式能改善這個問題?
    還有因為我想灌雙系統偶爾會想打打LOL,以及研究生跑一些統計軟體,這樣是否比較建議買960g的呢?
  • 訪客
  • 您好,感謝分享!看了一些別的帖子 想問一下是否需要準備一個WIN10PE盤或者 LinuxU盤系統,用於格式化新換上的SSD?
  • 吾忠
  • 您好,
    您的分享,讓我收穫很多!
    我的電腦是macbook air 2013 A1465,用NGFF NVME SSD N-941A轉接卡及Kingston A1000 480GB ,裝入NB無法看見硬碟,是否還有前置作業(要先將Kingston A1000格式化),請賜教,謝謝
  • 請問您的系統是否是 High Sierra 以後(含)的版本
    另外有可能你的轉接卡壞掉了

    傻瓜狐狸 於 2019/01/05 13:29 回覆

  • 老吳
  • 你好!
    系統已經升級到MAC OS Mojave
    轉接卡換了3支
    Kingston A1000已經格式化
  • 請問您在哪個地區,我們可能要看你的操作程序才能知道問題出在哪

    傻瓜狐狸 於 2019/01/08 03:21 回覆

  • 貓哥
  • 有神快拜~~~
    我的是MBA early 2015
    實際執行.光第一步就要先去找P5/T5的螺絲起子才知道特規,找了一下才找到.
    後續還要考慮OS升級與否(現在是Sierra)等問題....慢慢一個一個來思考.有問題再請教您
    謝謝
  • 不用考慮了~直接上 mojave 吧

    傻瓜狐狸 於 2019/01/08 03:20 回覆

  • 貓哥
  • 報告~~~~
    昨晚已經上了.為了上這個
    1.查資料看有沒有災情
    2.TM Backup
    3.d/l and install,看到暗黑畫面爽了一下
    4.發現MS office 2016下拉選單不能處理
    5.找資料看到可上ms package修正
    6. d/l package 然後又下載package
    7. 再一次TM backup for Mojave
    8. install package and re-test
    所以現在加菲貓已經變成貓熊了.....哭哭~~~~晚上再來detail test,
    Next action :
    找轉接卡(看到有人換三片=.=) & M2
  • Armstrike Yang
  • 感謝您的分享, 我的 macbook air 2016 也用 Kingston A1000 480GB 升級成功了
    測出來的速度, 也跟您的一樣.
    不過我有先測過原廠的速度, 才開始換
    W687, R1063
    還是原廠的效能比較好....... 個人感到相當不解.
  • 2016 的原廠跑的事 Gen3 X 4 會比 Gen3 X 2 的 A1000 略快

    傻瓜狐狸 於 2019/01/30 18:55 回覆

  • Ricky
  • 會不會其他網友遇到 NVme LBA 4K /512 的問題。

    -------

    解開 macOS NVMe 驅動限制

    IONVMeFamily Block Size patch

    警告:要從事此教學步驟最好有一些基本知識及對應操作技巧,更改系統 Kext 是有機會造成硬體損毀、系統無法開機的風險,因此務必也先以 Time Machine 備份

    系統測試版本 macOS 10.13.5,10.12.x ~ 10.14 beta 1 似乎均通用
    適用 SSD:LBA Size 為 4k 的 SSD,相容性還是需要實際測試為準,本篇以 Plextor M9Pe、M8Pe 測試成功

    LBA Size 為 512 的 SSD 可以跳過這段


    https://garynil.tw/2018/08/874/tb3_series1-mbpr_plextor_m9pe_nvme_ssd/
  • 感謝補充

    傻瓜狐狸 於 2019/02/02 01:17 回覆
