最近超流行 RGB 燈光風~從主機板、顯示卡、機殼到散熱風扇都要可以 RGB 燈光連動才叫潮

已跟上流行的狼大,在跟大家聊過

NZXT H500 MID-TOWER玻璃透側電腦機殼開箱

NZXT HUE 2 RGB燈光組及配件開箱測試

現在要來跟大家聊聊散熱風扇組合

NZXT AER RGB120 風扇 與 GRID+V3 風扇控制盒

large_5245c1b873567e73

NZXT AER RGB120風扇(RF-AR120-T1)產品特色:
1.相容HUE+與CAM,可用軟體無縫控制與個人化
2.多顆風扇可組合串接,帶來豐富燈光效果
3.具備最佳散熱能力與靜音運轉的PWM風扇
4.可持久運轉的液態軸承
5.採用獨家導光設計,讓光線散射更一致均勻
6.翼尖小翼的扇葉設計,提供最佳化氣流同時降低噪音

NZXT AER RGB120風扇(RF-AR120-T1)產品規格:
1.尺寸:120*120*26mm
2.材質:塑膠、橡膠/電路板
3.額定電壓:DC12V
4.轉速範圍:500-1500RPM
5.風量:17.48-52.44CFM
6.風壓:0.15-1.35mm-H2O
7.噪音:22-33dBA
8.軸承種類:FDB液態軸承
9.預計壽命:6年
10.連接型式:4pin PWM
11.保固:2年

NZXT AER RGB120風扇(RF-AR120-T1)系統需求:
為了充分發揮RGB燈光特色,需要搭配HUE+或HUE 2燈光控制盒及CAM軟體

NZXT GRID+V3風扇控制盒(AC-GRDP3-M1)產品特色:
1.CAM軟體操控介面,控制方便精準快速
2.6組通道皆支援3針和4針PWM風扇,每個通道最大功率5瓦
3.自動偵測每個通道連接的風扇類型,自動設定電壓/PWM控制模式
4.GRID+自適應降低噪音,可依照使用者系統自動最佳化風扇控制,兼顧靜音與散熱
5.0dB風扇功能,實現寂靜無聲運作

NZXT GRID+V3風扇控制盒(AC-GRDP3-M1)產品規格:
1.尺寸:125x78x15mm(控制盒)、35x15x10mm(噪音檢測模組)
2.材質:鋼鐵、塑膠、電路板
3.固定方式:磁吸或3M子母扣
4.控制方式:CAM軟體控制
5.可控制風扇數量:6個
6.支援風扇種類:3pin或4pin(PWM)
7.每通道最大功率:5瓦
8.電源輸入:12V(從大4P轉接成DC圓孔插頭)
9.NDM輸入:3.5mm立體音訊插孔
10.電腦連線介面:Micro USB
11.保固:2年

NZXT GRID+V3風扇控制盒(AC-GRDP3-M1)系統需求:
一個主機板內建USB 2.0擴充排針插座、大4P電源接頭、作業系統安裝CAM軟體

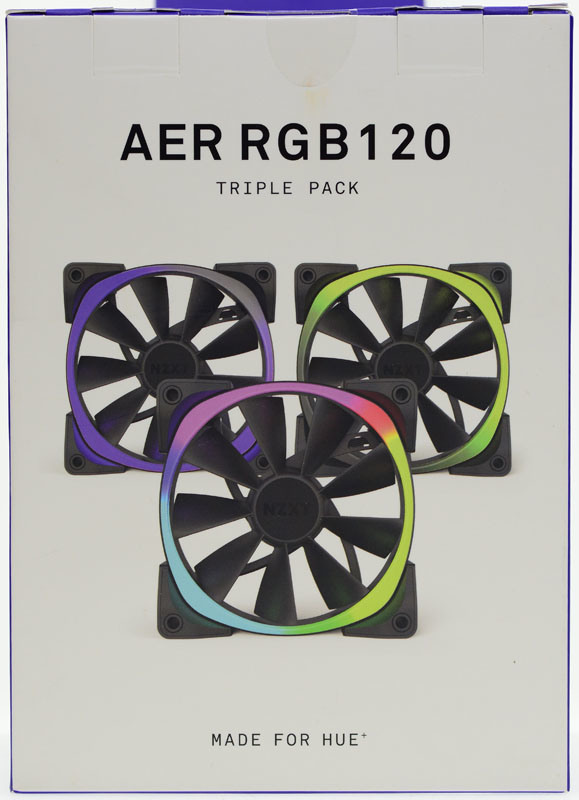

AER RGB 120三顆裝外盒正面


外盒背面印上英文產品特色說明/圖片、系統需求、規格

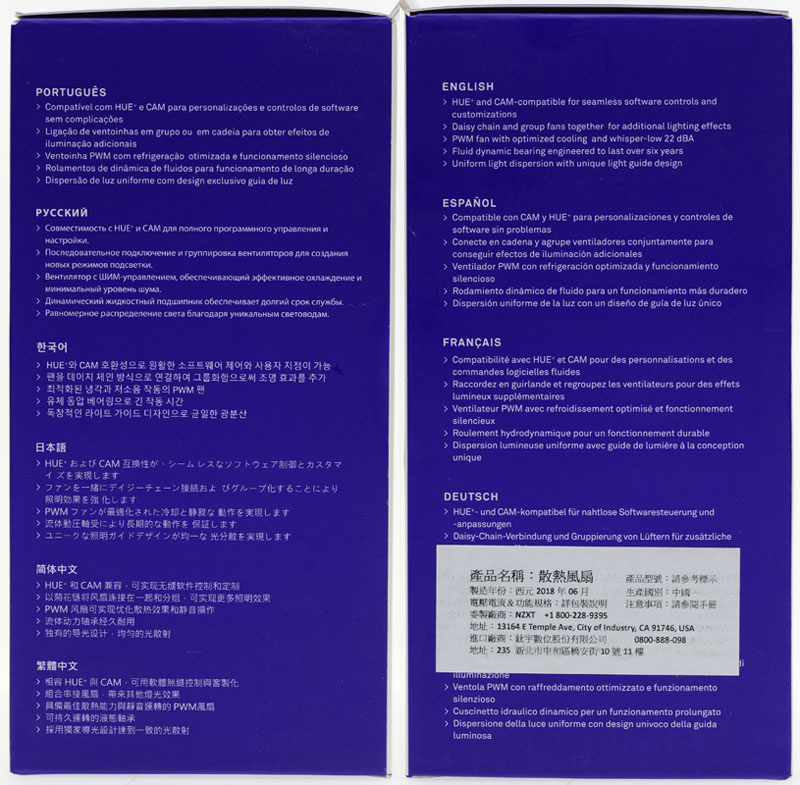

外盒左右側面為多國語言特色說明

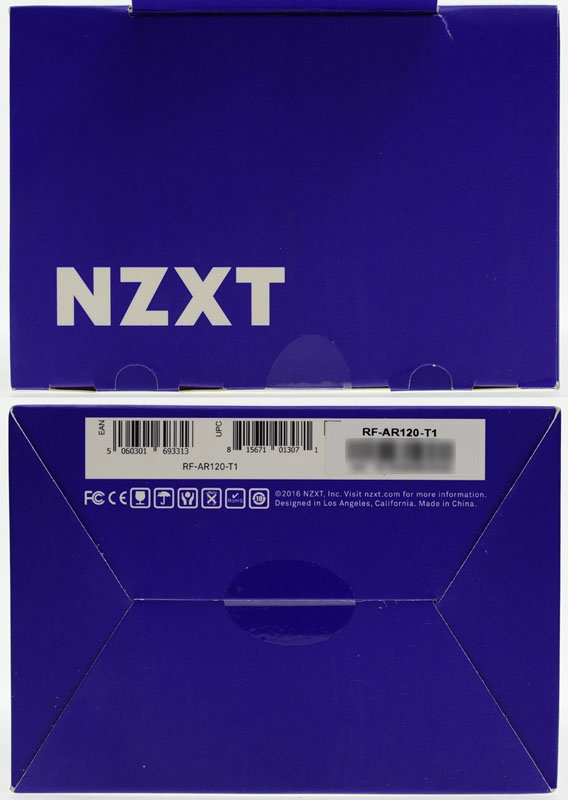

外盒上下側面有NZXT商標及條碼貼紙黏貼區

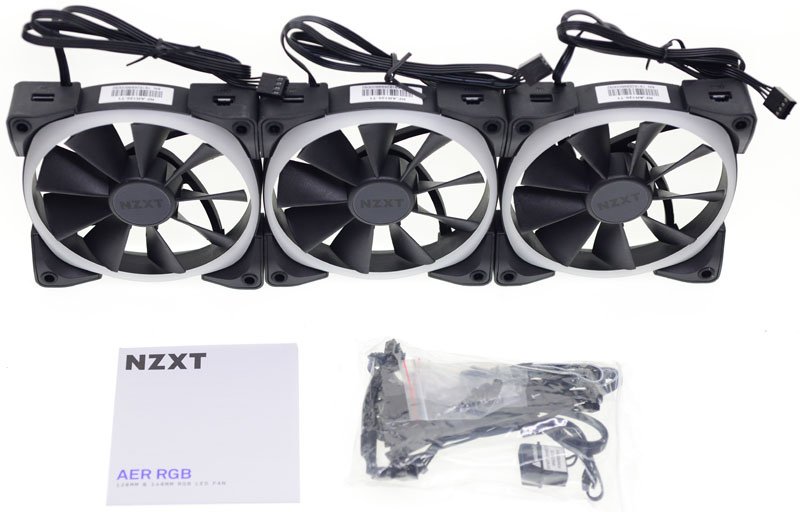

包裝內容物一覽,有三顆AER RGB120風扇、使用說明書、配件包

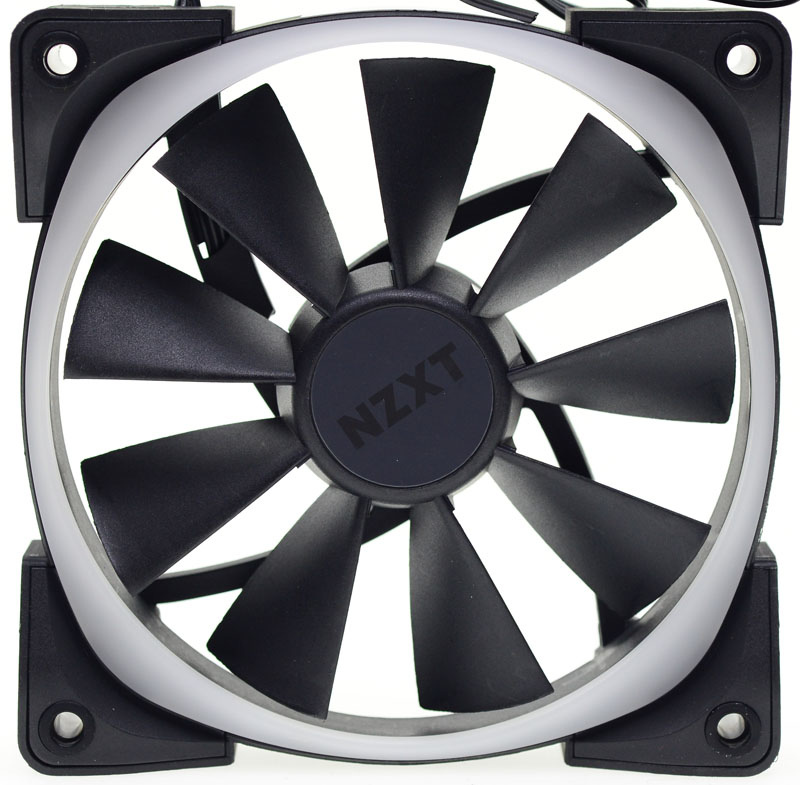

風扇正面,乳白色部分為RGB光環,軸心處有NZXT貼紙

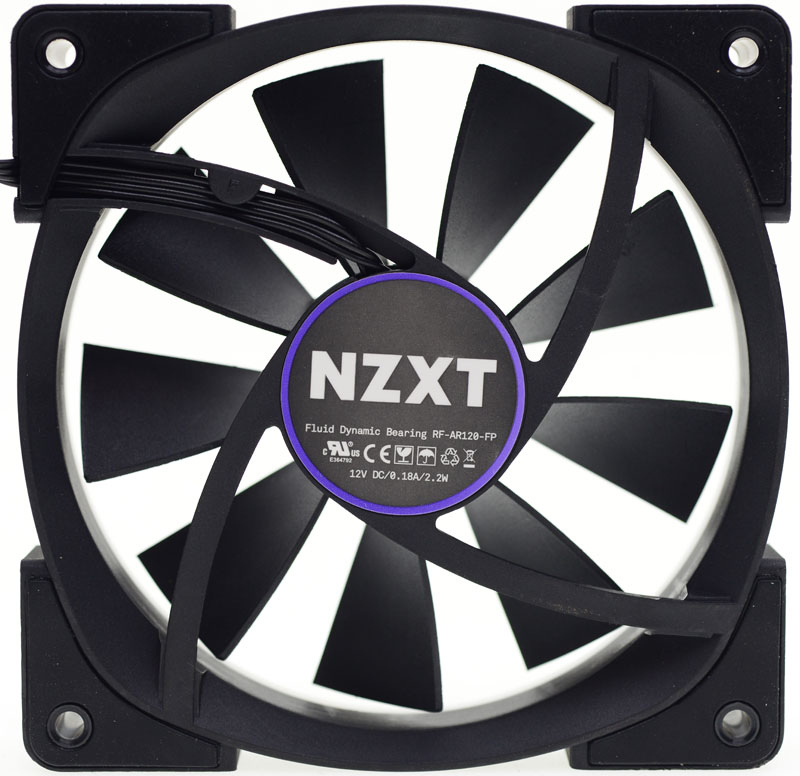

風扇背面,中央有NZXT商標及型號/規格貼紙

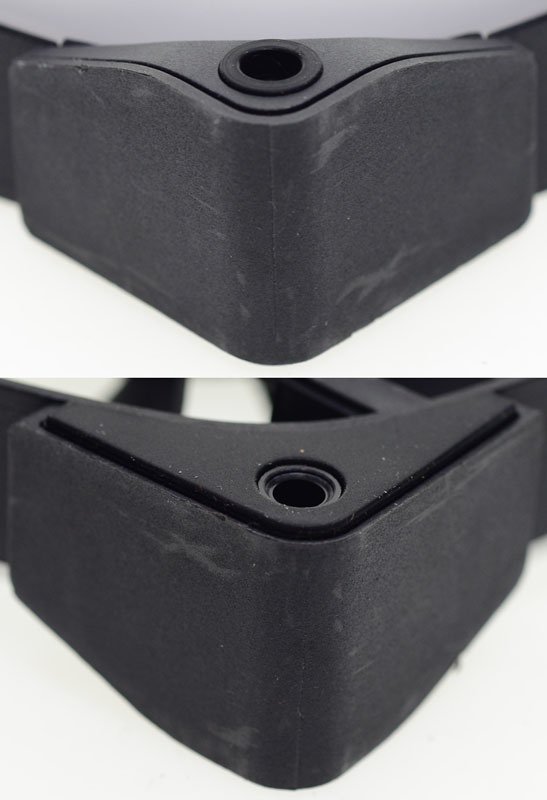

風扇角落與固定孔有設計防震橡膠墊

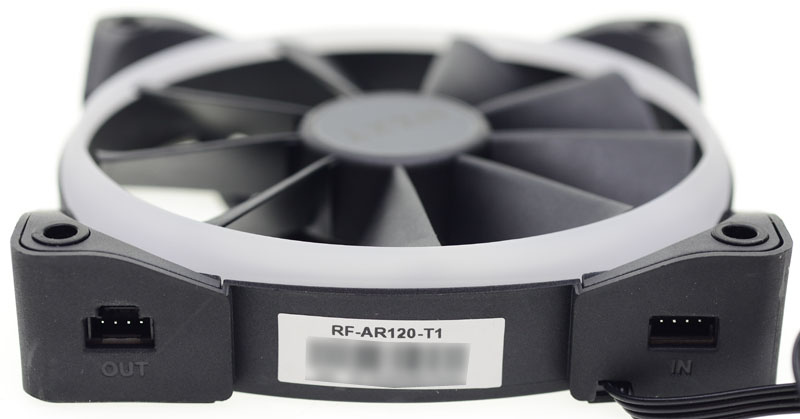

風扇出線端的側面有RGB燈光控制用IN/OUT信號線連接插座及條碼貼紙


配件包內有連接線組及固定用螺絲

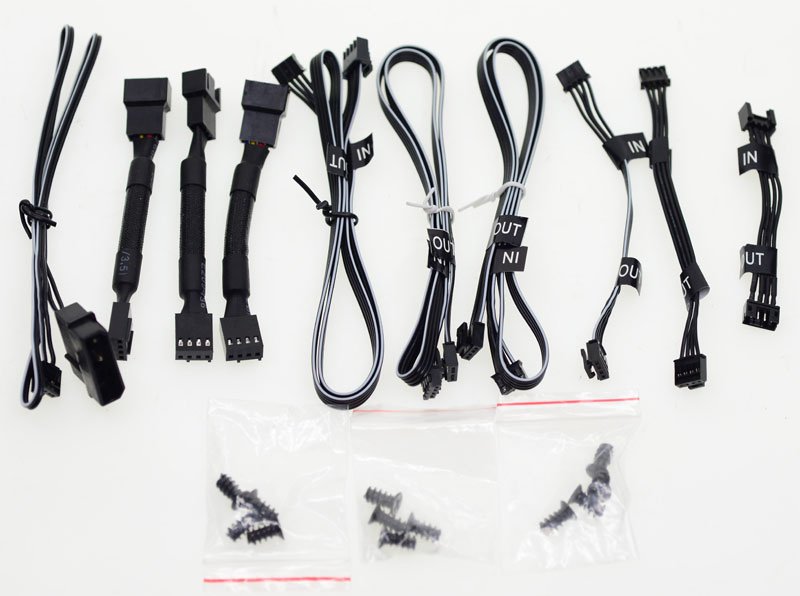

連接線組有大4P轉RGB插座、三條抗干擾4PIN串接線、一條RGB控制盒連接線,兩條RGB串接用長線,兩條RGB串接用短線,一條連接線延長用串接短線

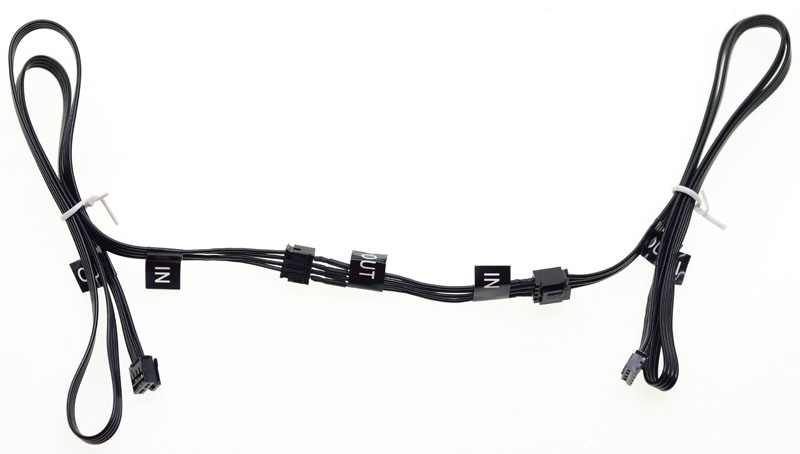

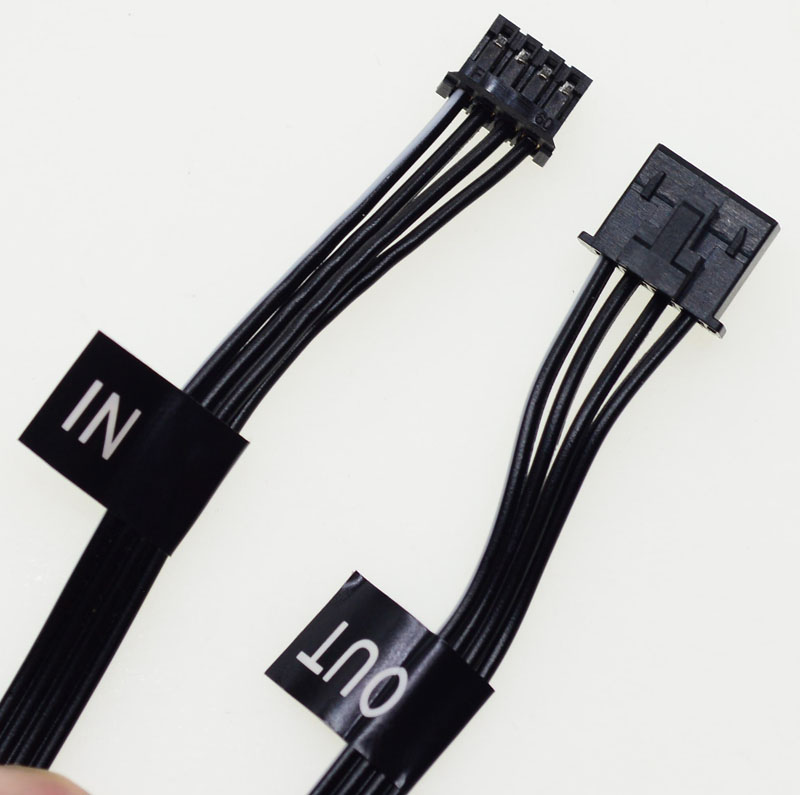

串接線上有IN/OUT的標籤,並使用不同形式的接頭,避免接錯

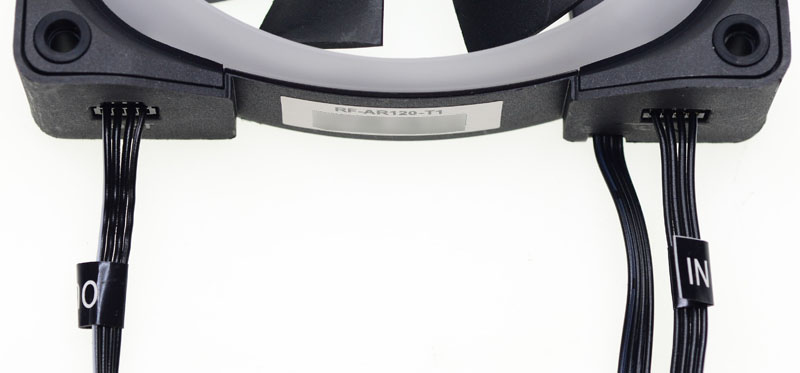

把串接線依照IN/OUT標示插入風扇上對應的插座

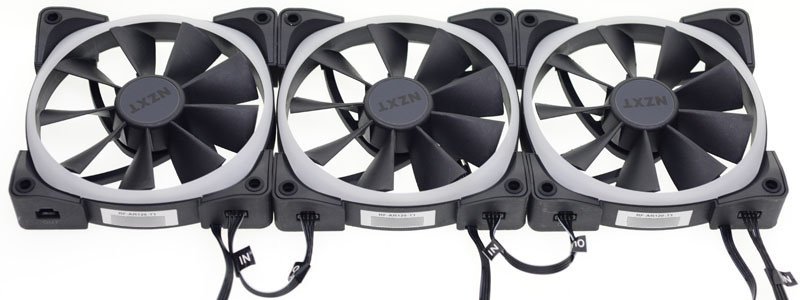

三顆風扇使用串接短線互相接起來的樣子


如果風扇之間的距離較遠,可透過配件內的串接用短線,將兩條串接線連接起來以延長距離

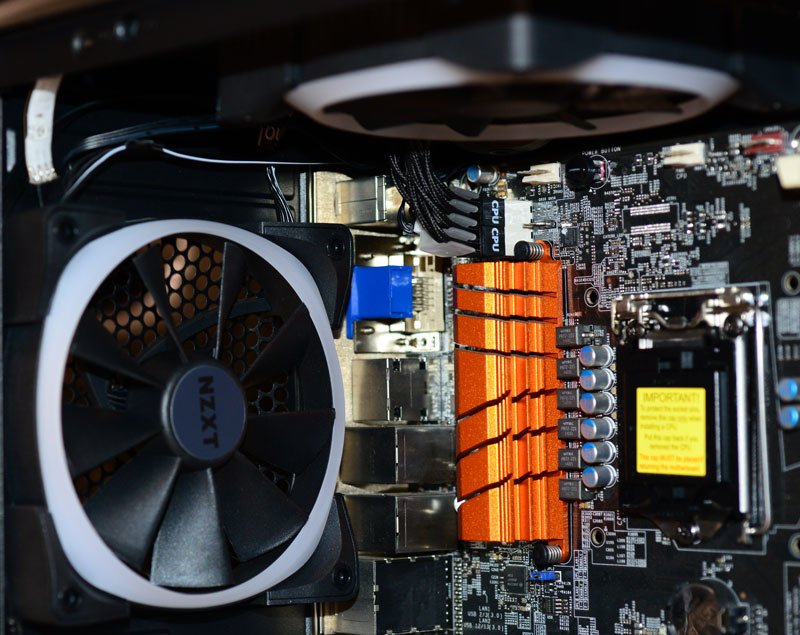

AER RGB 120安裝在NZXT H500外殼內的樣子


運作中光環會點亮RGB燈光,與HUE 2控制盒搭配時可由CAM軟體控制燈光效果


風扇發光效果也可以從外殼風扇護網處透出來


AER RGB 120/CABLE COMB/UNDERGLOW配件展示影片:

請到狼大原文觀賞 NZXT AER RGB120風扇與GRID+V3風扇控制盒開箱

CAM軟體不同預設模式展示影片:

請到狼大原文觀賞 NZXT AER RGB120風扇與GRID+V3風扇控制盒開箱

GRID+ V3風扇控制器的外盒正面,正上方有產品名稱,中央為產品外觀圖


外盒背面印上英文產品特色說明/圖片、系統需求、規格


外盒左右側面為多國語言特色說明

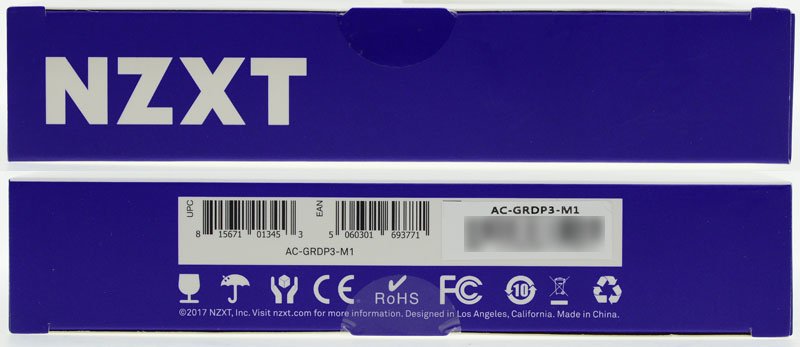

外盒上下側面有NZXT商標及條碼貼紙黏貼區

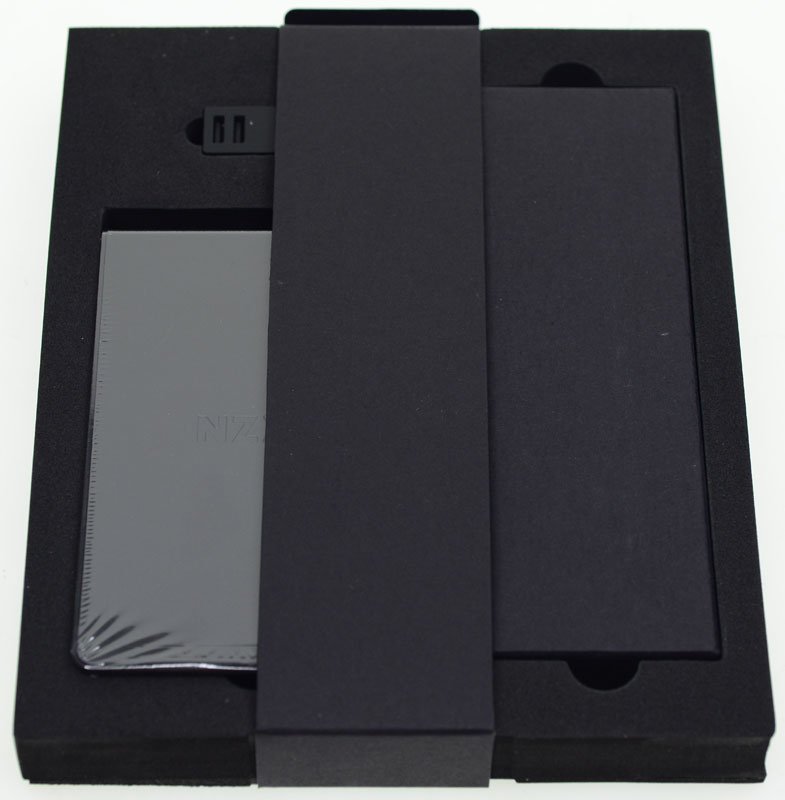

打開外盒,控制盒本體與配件都塞在防震泡棉內

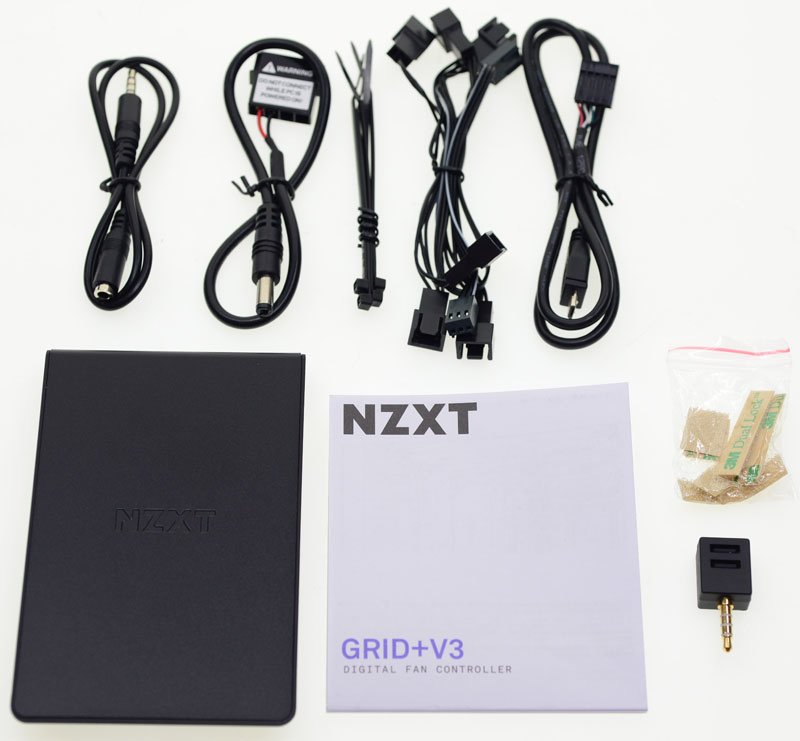

包裝內容一覽,有3.5mm接頭延長線、大4P轉DC插頭電源線、束帶、一分三風扇連接線、主機板插針轉Micro USB線、雙面膠、NDM噪音偵測模組、說明書及控制盒

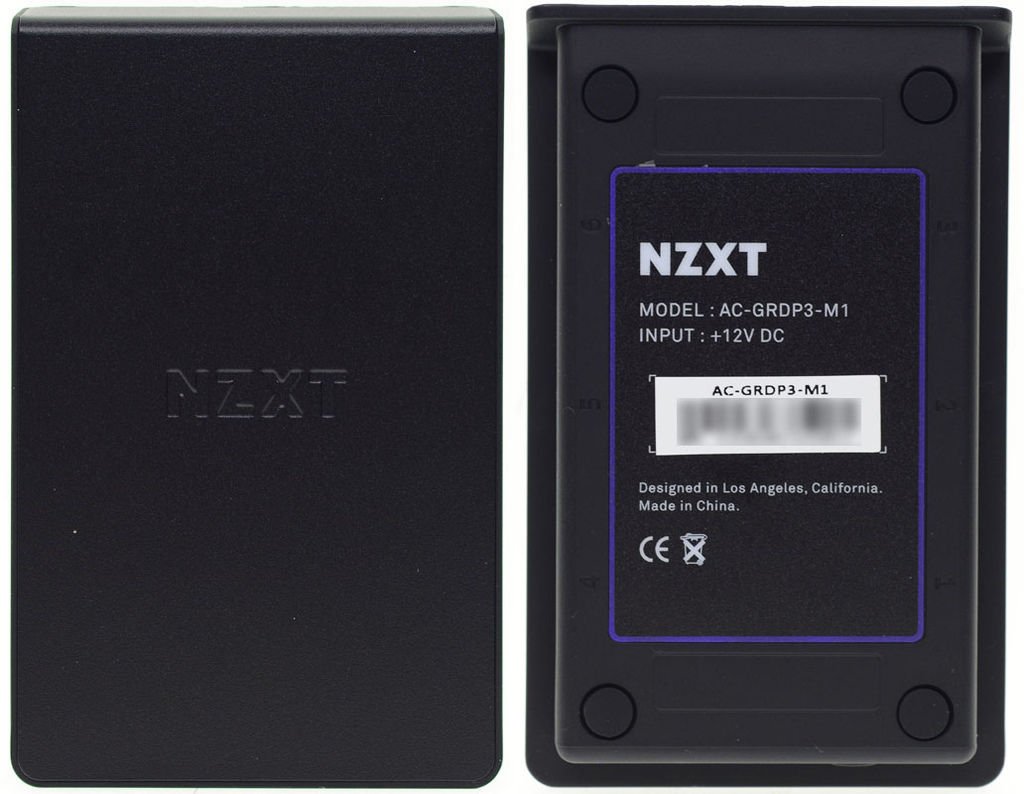

控制盒正面中央有NZXT商標,背面有型號/規格/條碼/產地/安規貼紙,左右側邊緣處有標示風扇輸出通道1到6編號,背面內側有裝磁鐵

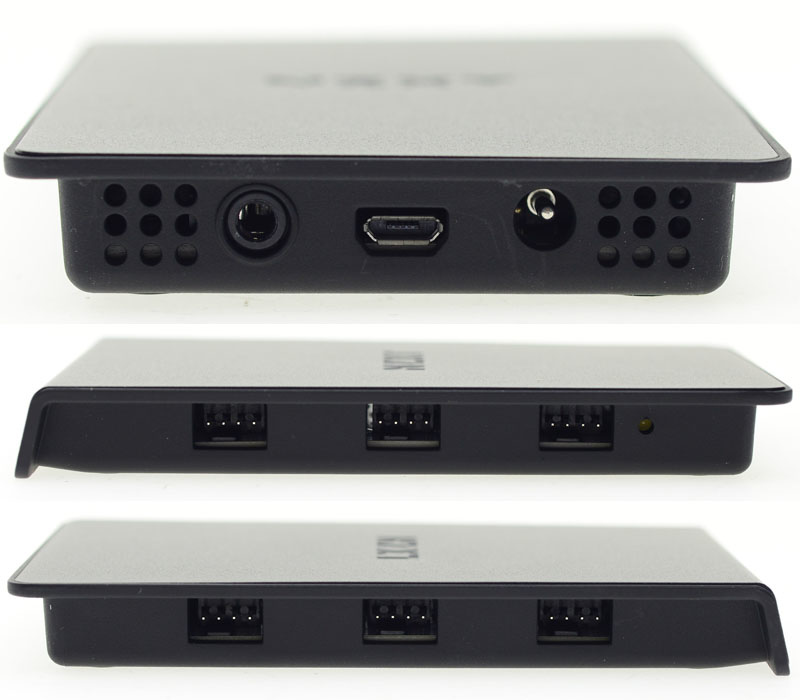

控制盒側面有DC輸入插座、Micro USB插座、NDM用3.5mm插座及六組4pin風扇插座

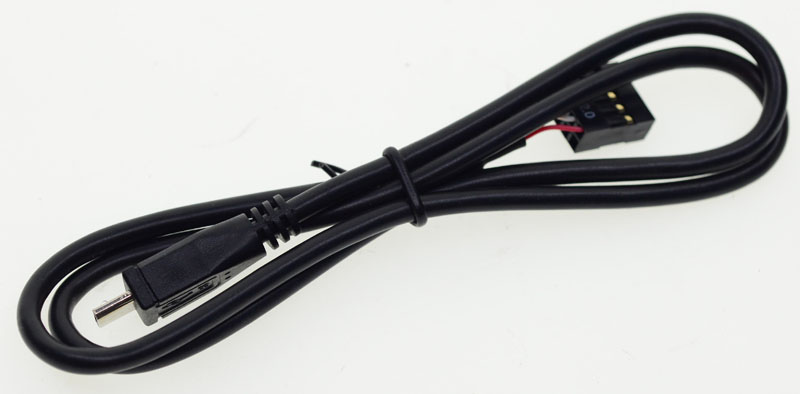

主機板USB 2.0針狀連接器轉Micro USB公頭連接線,用來連接主機板及控制盒

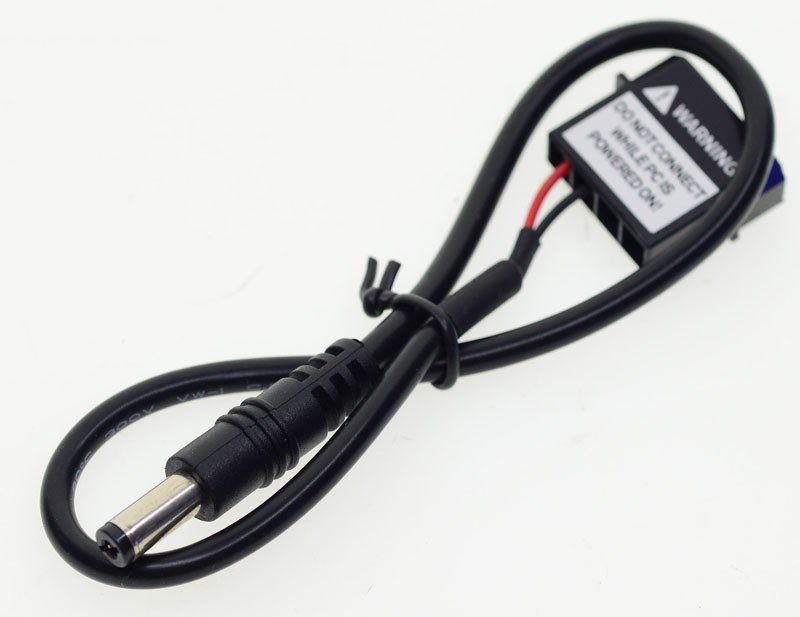

大4P轉DC插頭連接線,用來對控制盒供電,上方有禁止電腦通電下連接的警告貼紙

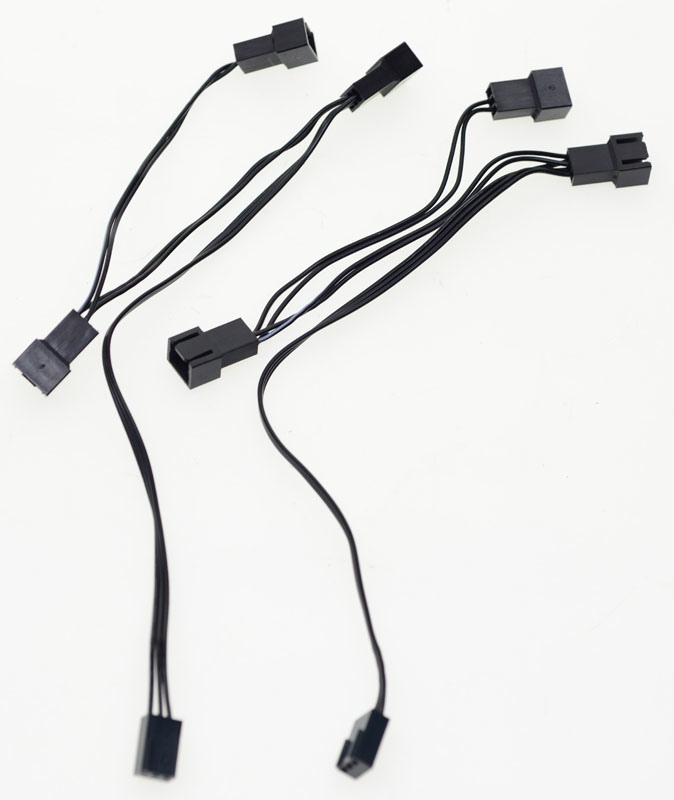

兩條一分三風扇分接線,只有第一個接頭有轉速偵測

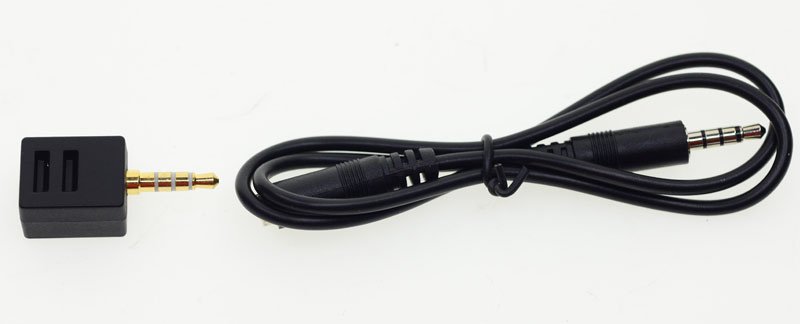

NDM噪音偵測模組與3.5mm音訊接頭延長線

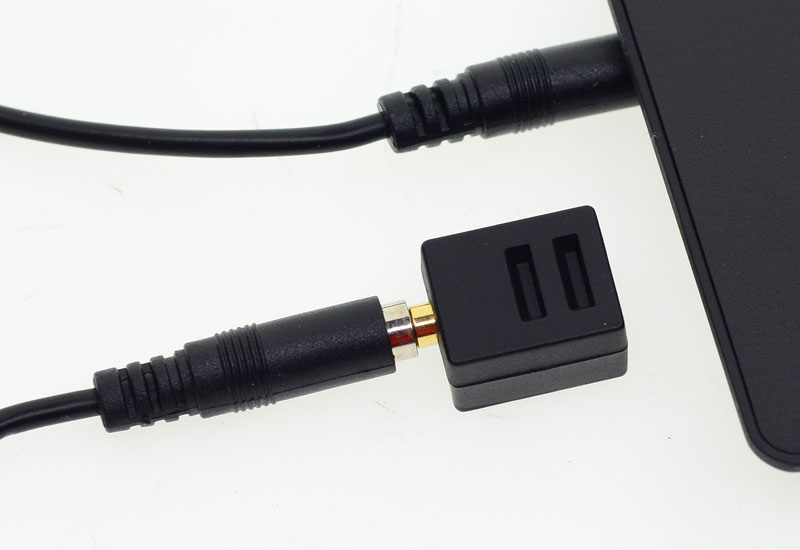

先將NDM插入延長線插座,再將延長線插頭插到控制盒上


所有的線插上控制盒的樣子

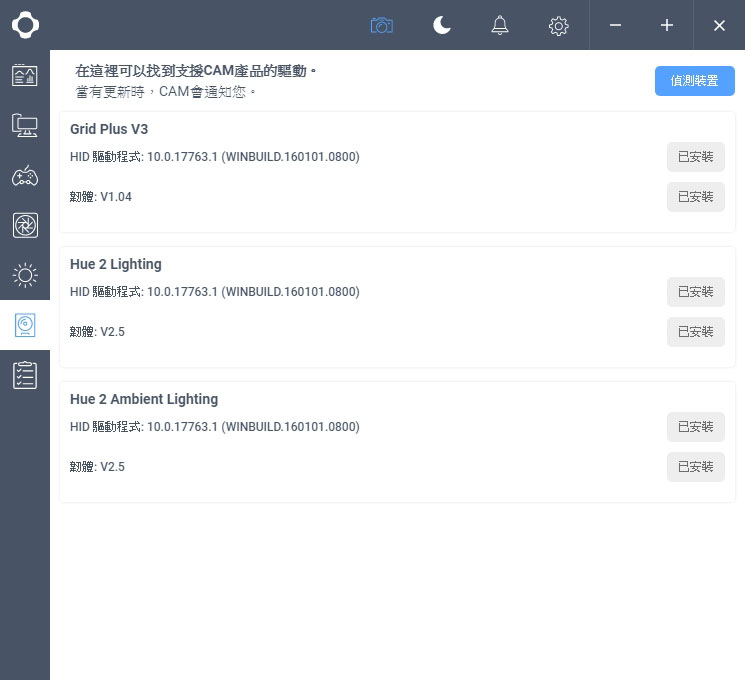

硬體部分連結完成後,打開電腦,執行CAM軟體,軟體執行後點選主畫面左邊功能列下方倒數第二個圖示,就可顯示目前已安裝的CAM硬體列表,目前顯示此電腦已經連線GRID+V3風扇控制盒、HUE 2燈光控制盒、HUE 2環境光控制盒三項硬體

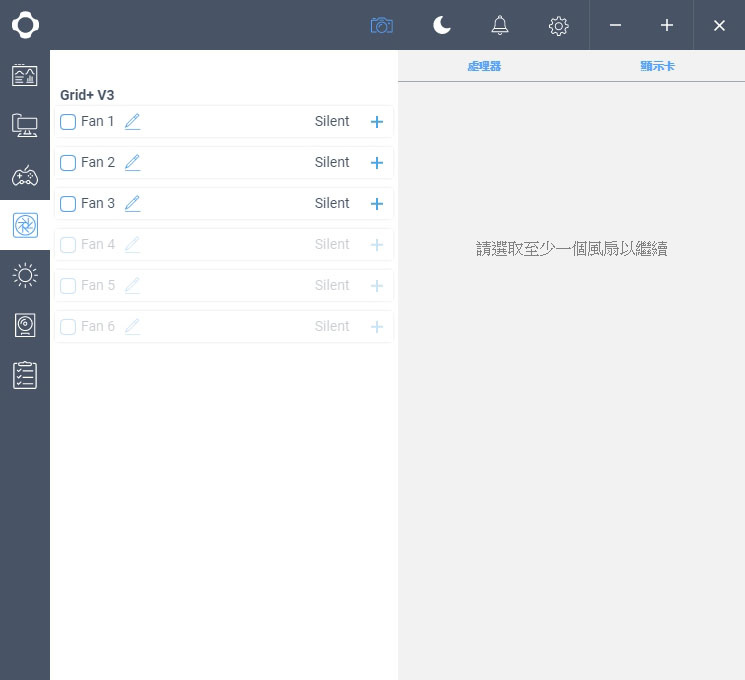

點選主畫面左邊功能列下方倒數第四個”風扇”圖示,就可以顯示目前已連接的風扇通道及運作模式,未連接的會以灰色表示,按下通道名稱後面的筆可以重新命名及修改

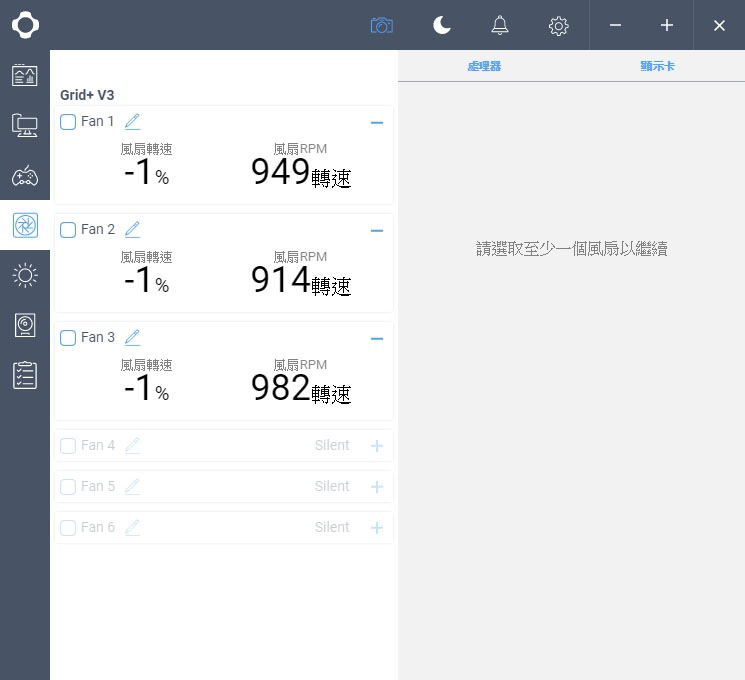

點選通道後面的加號,就可顯示該通道的風扇轉速百分比與風扇目前轉速


勾選通道名稱前面的方框,可設定運作模式,共有四種可選,分別是Fixed(固定)、Silent(靜音)、Performance(效能)、自訂模式

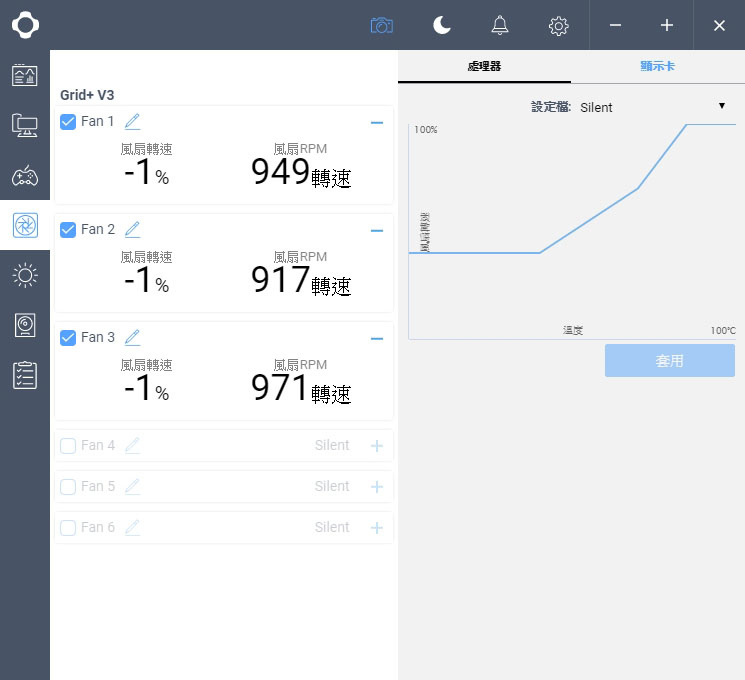

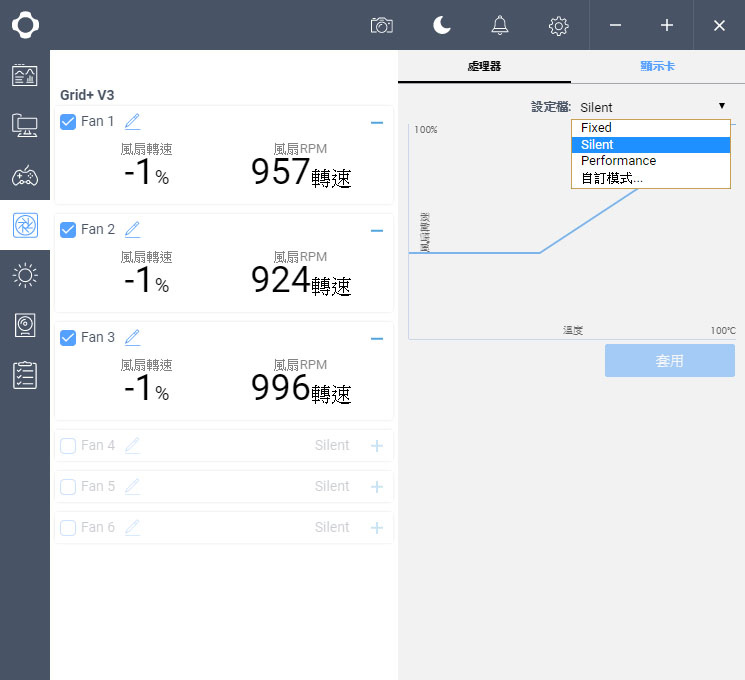

Silent(靜音)模式的溫控曲線

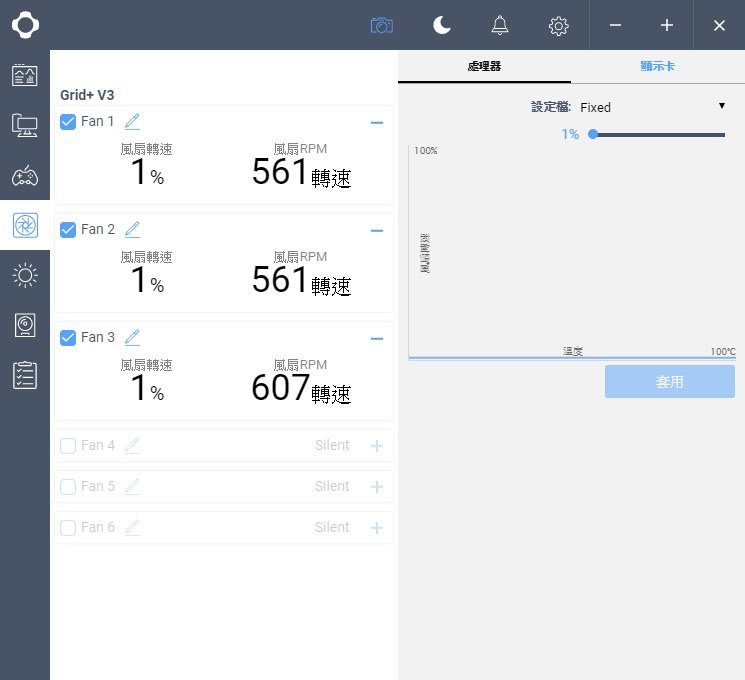

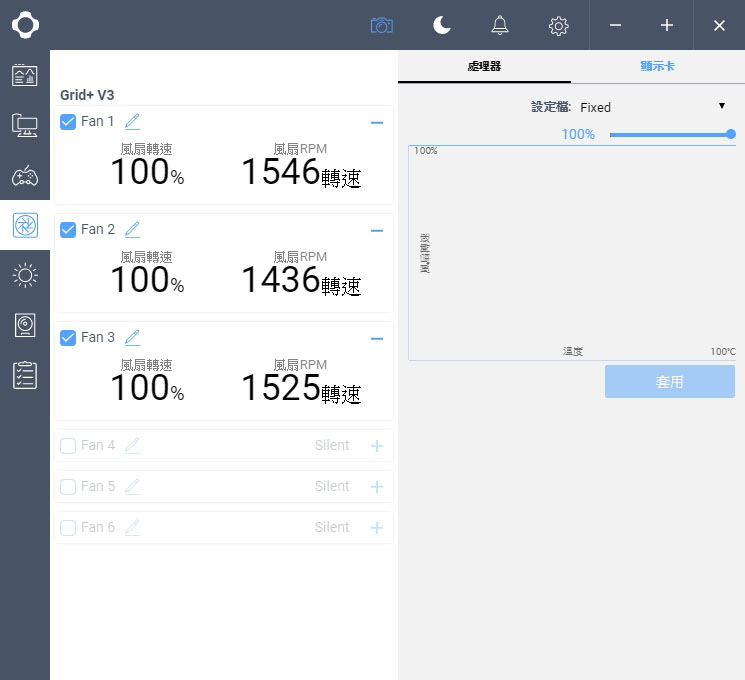

Fixed(固定)模式,風扇轉速直接以手動滑桿設定


轉速範圍可從1%設定至100%


自訂設定檔可以自行決定風扇轉速與溫度之間的曲線,曲線上的圓點可以用滑鼠拖曳調整

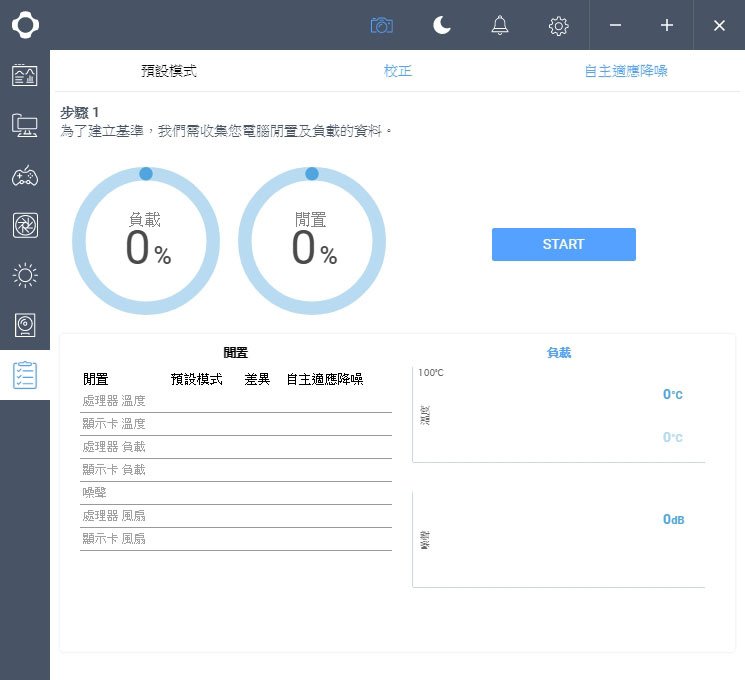

預設模式,可以透過軟體及主機板硬體監控收集電腦閒置及負載下的溫度狀況,並自動配置各風扇運轉狀態


若改變了系統配置(更換組件/散熱器/風扇位置等),可使用校正功能來重新學習

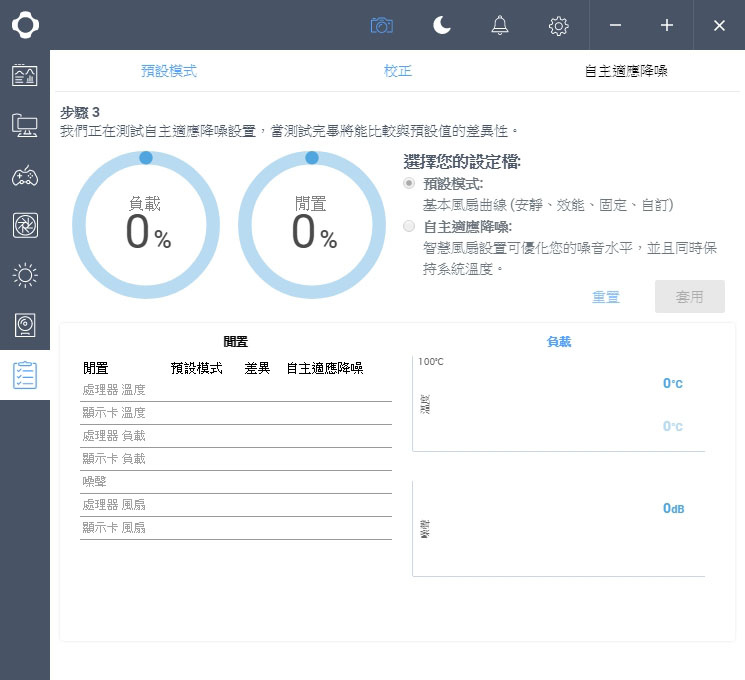

自主適應降噪,透過其NDM噪音檢測模組拾取配備運作及風扇運作產生的噪音,並由軟體比較一般預設及自主適應降噪的差異性,可以在保持系統散熱溫度下盡量降低風扇噪音音量


結論:
1.NZXT AER RGB 120風扇本身具備4PIN PWM風扇轉速控制能力以及相容HUE+的RGB燈光控制效果,入風處的米白色光環內含8顆RGB LED,可展現出多種色彩燈光變化,採用液態軸承(FDB)能提供不錯的運轉噪音控制及壽命,風扇螺絲孔處設有橡膠防震墊,因為RGB控制信號線位於風扇側面,需要注意安裝位置是否會影響信號線的連接
2.NZXT GRID+V3風扇控制盒提供六組風扇控制能力,並具備NDM(噪音檢測模組),搭配CAM軟體,可即時顯示各風扇轉速,提供固定/靜音/效能/自訂風扇控制模式,控制個別/整體風扇轉速,依電腦運作溫度自動設定風扇轉速控制,自主適應降噪功能可降低噪音並同時保持系統溫度,除了可以使用PWM風扇外,也可以使用傳統3PIN風扇,控制盒本身可選擇雙面膠固定、磁吸固定或是透過上方2.5吋螺絲孔固定

報告完畢,謝謝收看
