常在組裝電腦的人都會知道~三大主機板廠在主機板光碟片裡都會給許多免費工具軟體給使用方便

只是多數人很習慣性的認為不需要安裝它,所以忽略了這些軟體其實也有好用的地方

適逢狼大最近花了許多時間針對 華碩主機板 所贈送的 三大工具軟體做了介紹

(另外兩家有機會的話~或許會也會開文討論一下)

AI Suite III、Sonic Studio III、AURA SYNC

有興趣一次看完所有文字的朋友可以直接看狼大這一篇 ASUS ROG 主機板附屬應用 APP 介紹

我們這裡轉貼對一般使用者來說~使用機率最高的 AI Suite III

aisuite3b

以下的示範所使用的主機板為 ROG STRIX B360-F GAMING Intel B360 晶片組 主機板 快速開箱

華碩AI Suite III透過友善的使用者介面,將所有華碩獨家功能整合在一個軟體套件中,可以同時操控並執行各項功能及應用程式
系統啟動後AI Suite III會在桌面顯示快速切換按鈕
主按鈕右邊小齒輪按下去可出現右邊三個設定按鈕,最上方為啟動AI Suite III主頁面,中間為按鈕縮小到螢幕最右邊,下方為切換主按鈕功能
主按鈕可切換Fan Xpert 4/EPU/PC Cleaner三種
下圖為Fan Xpert 4四個風扇模式快速切換
下圖為EPU三個運作模式快速切換
下圖為PC Cleaner動作中
AI Suite III主程式頁面

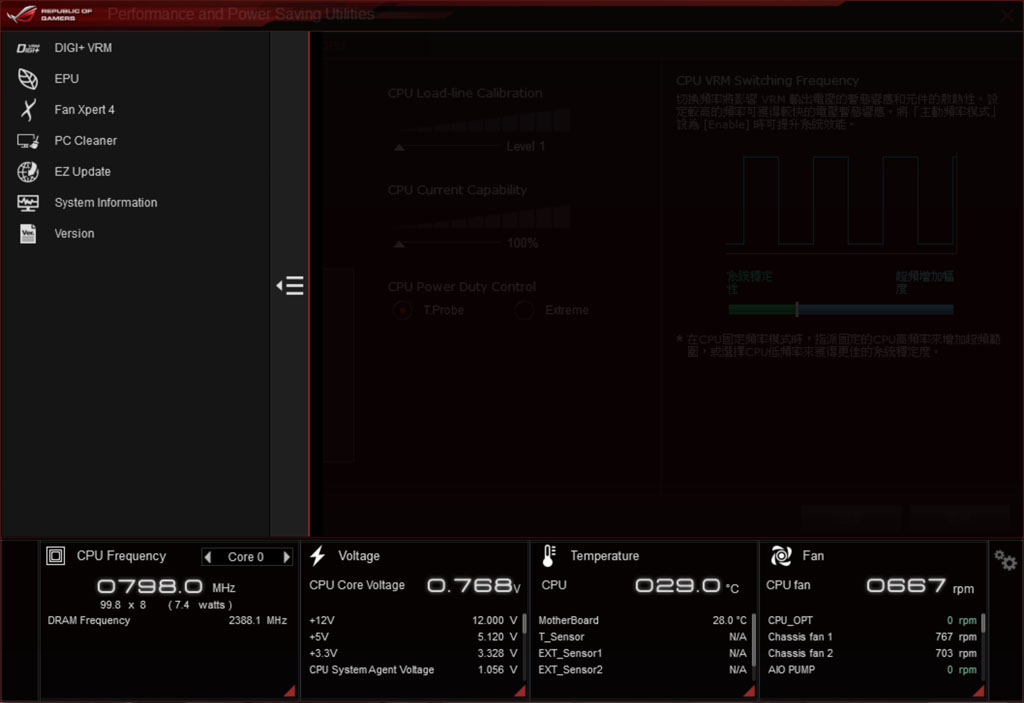

左邊三個橫線圖示可按出主選單工具列並選擇對應功能,下方顯示處理器/記憶體頻率、電壓監控、溫度監控、風扇轉速監控

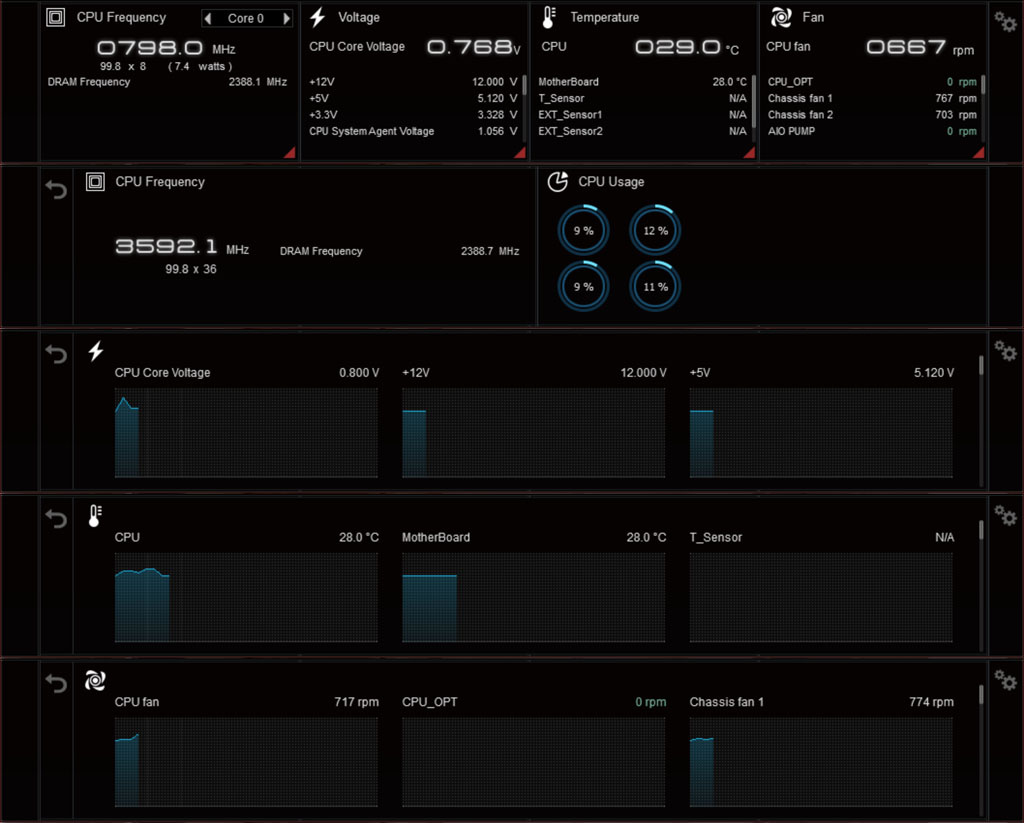

主程式頁面下方四個小框顯示處理器/記憶體頻率、電壓監控、溫度監控、風扇轉速監控,每個小框旁都有捲動條可拖曳顯示下方資料,按下小框右下角三角形可以看到詳細資訊以及紀錄歷程圖表,拖曳圖表區捲動條可以顯示下方資料,左邊返回鍵可回到四個小框顯示頁面

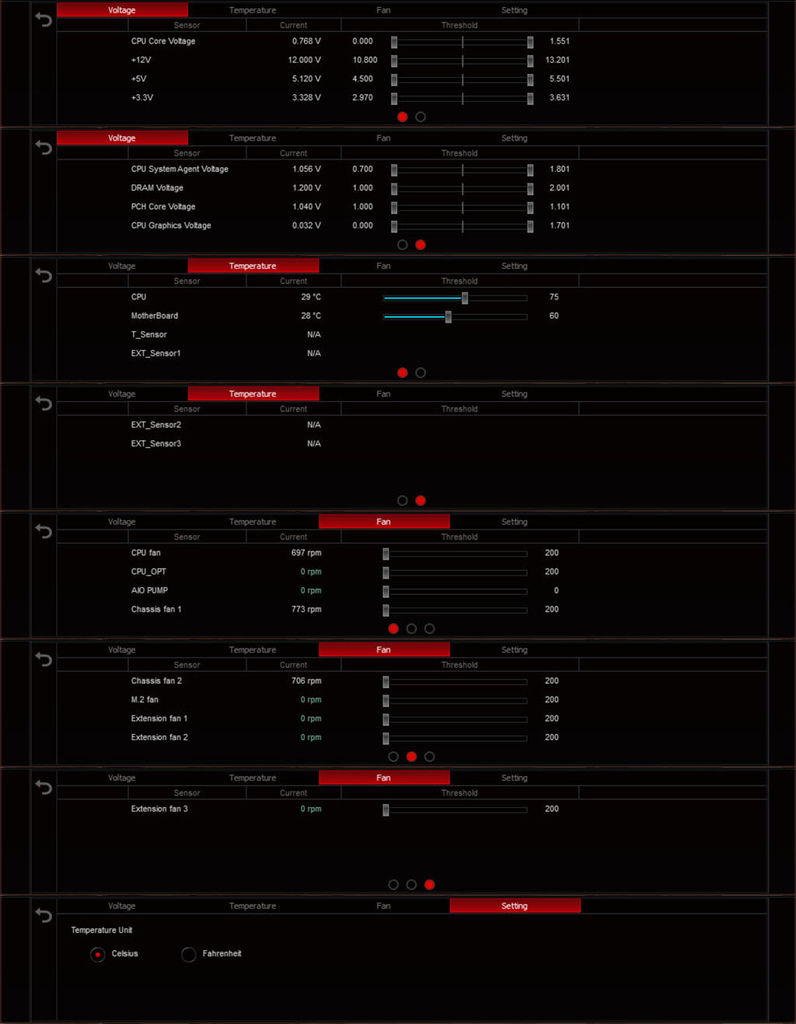

點選最右邊齒輪可進入設定頁面,可設定各電壓警報上下限門檻值、溫度警報上限門檻值、風扇轉速警報下限門檻值、溫度攝氏/華氏顯示

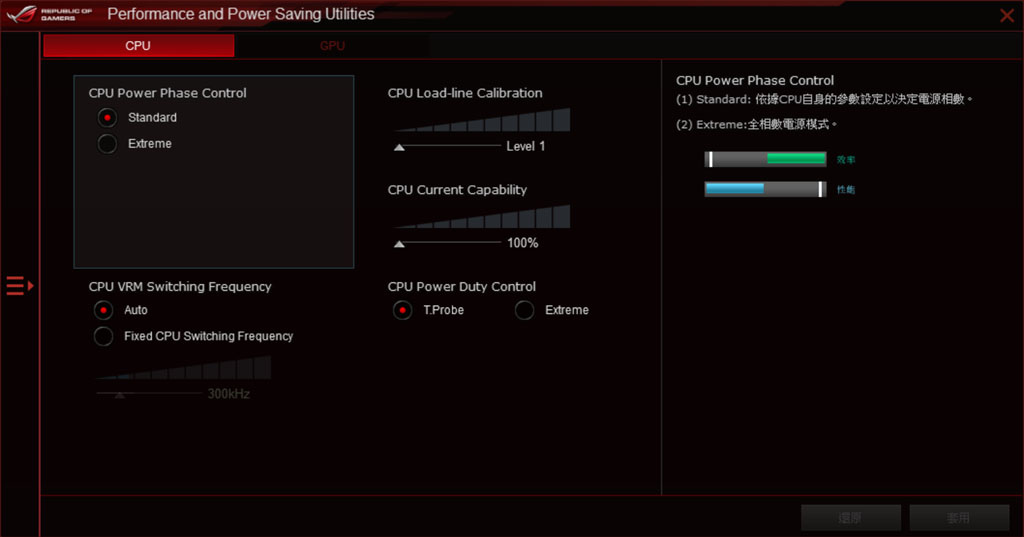

AI Suite III→DIGI+ VRM→CPU→CPU Power Phase Control,可調整CPU VRM供電相數運作模式,Standard表示由CPU及系統依照目前狀態自動調配VRM運作相數,Extreme表示VRM隨時都是採全相數運作
系統自動調配運作相數可在輕負載下減少相數以降低發熱及提高用電效率,如要對處理器超頻,保持全相數運作模式可提供最大供電效能

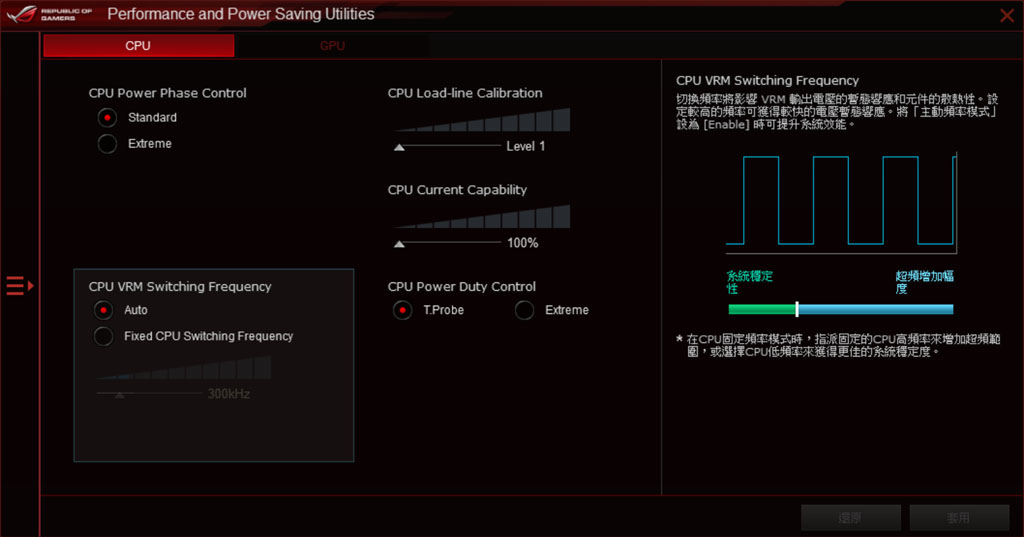

AI Suite III→DIGI+ VRM→CPU→CPU VRM Switching Frequency,可調整CPU供電的交換頻率,自動模式表示系統隨需求自行改變交換頻率,手動調整固定頻率模式下較高頻率可提升核心電壓供電的暫態響應以提升超頻性,較低頻率可降低VRM發熱及提升穩定性
AI Suite III→DIGI+ VRM→CPU→CPU Load-line Calibration(負載線校正),可在一定範圍內調整CPU高負載下電壓補償幅度,以提升超頻穩定度(一般VRM會在處理器負載增加時適度調降核心電壓,避免核心消耗電流過大,造成處理器額外發熱及可能加速損壞的風險)
AI Suite III→DIGI+ VRM→CPU→CPU Current Capability,可調整CPU VRM供電輸出百分比(>100%),以擴展系統超頻性

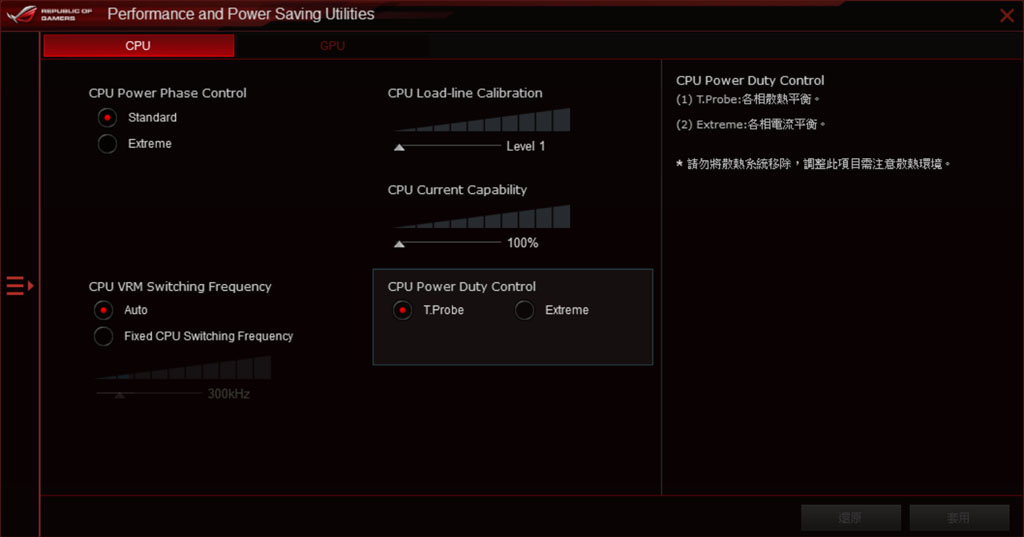

AI Suite III→DIGI+ VRM→CPU→CPU Power Duty Control,為CPU供電負載平衡設定,可調整成”T.Probe”各相散熱平衡(減少發熱使溫度平均)或”Extreme”各相電流平衡(最佳供電穩定)
AI Suite III-DIGI+ VRM→GPU→Fixed CPU Graphics Switching Frequency,可調整CPU內建顯示供電的交換頻率

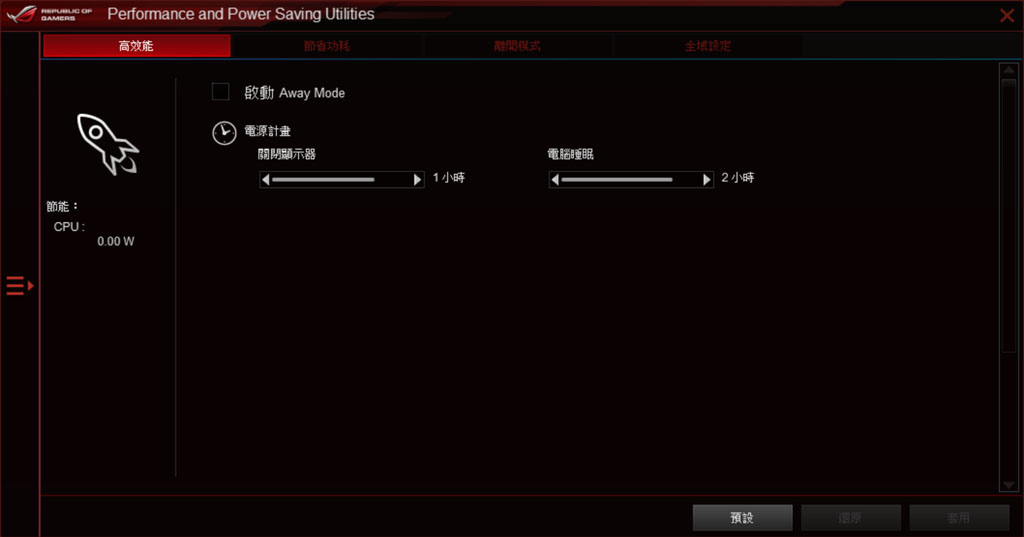

AI Suite III→EPU→高效能,可決定是否啟用”離開模式”,並設定多少時間以後關閉顯示器/電腦睡眠

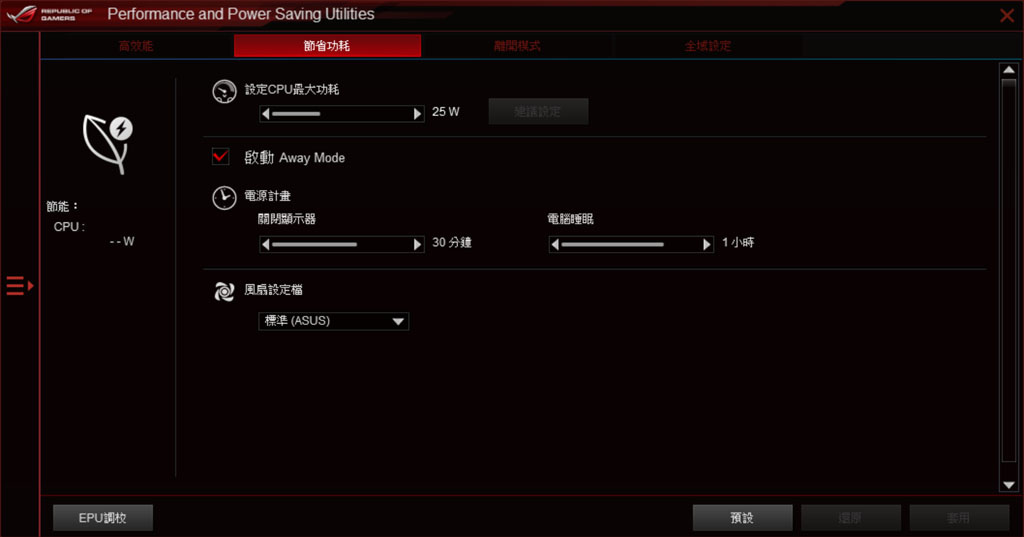

AI Suite III→EPU→節省功耗,設定節能狀態下處理器最大功耗、多少時間以後關閉顯示器/電腦睡眠、風扇轉速設定,左下方”EPU調校”可由系統自動測試CPU低功耗運作條件設定
AI Suite III→EPU→離開模式,設定當使用者暫離電腦時的處理器最大功耗/風扇轉速/音效靜音,左下方”EPU調校”可由系統自動測試CPU低功耗運作條件設定
AI Suite III→EPU→全域設定,可調整CPU電源狀態,以達到更好的省電效果,啟動後電腦將重新開機使設定生效
ROG STRIX主機板透過Fan Xpert 4或其廣受好評的UEFI,完全控制風扇及一體式水冷散熱器。無論選用氣冷或水冷,只要輕鬆一按自動調校模式就能智慧設定所有參數。還有極致靜音模式,能將所有風扇降到預設最低轉速,讓系統在執行輕量作業時安靜無聲。

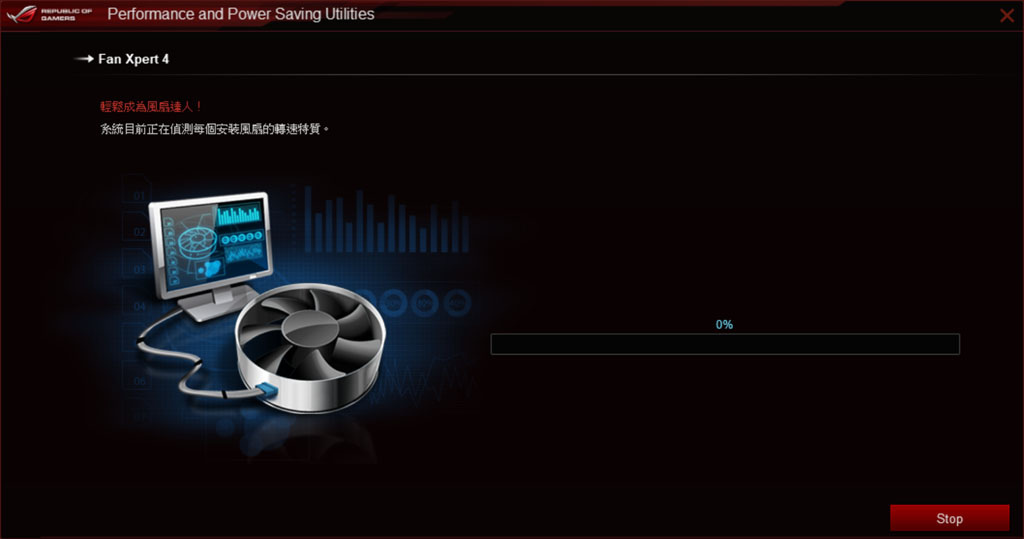

AI Suite III→Fan Xpert 4提供主機內風扇溫控調整,首次進入會要求執行風扇調校來檢測每個風扇的運轉特性
檢測完成後會顯示每個風扇運轉特性,如最大轉速、最小轉速、風扇運作的最小功率、轉速可控制範圍
CPU風扇為4pin PWM風扇,檢測出的運轉特性如下圖

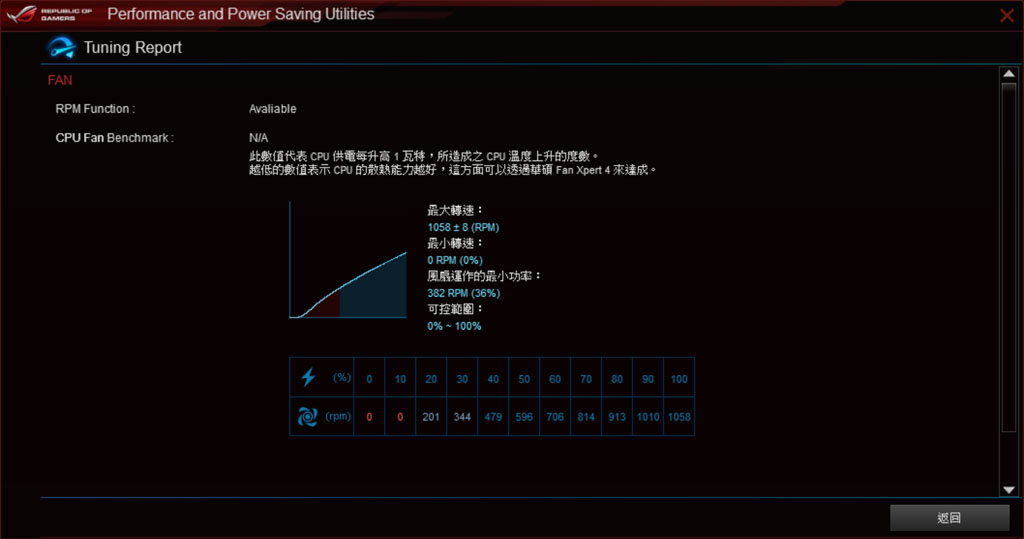

機殼風扇為3PIN標準風扇,檢測出的運轉特性如下圖
AI Suite III→Fan Xpert 4的設定頁面,上方顯示偵測到的風扇通道及其溫控曲線,下方有靜音/標準/強風/立即全速運轉等四種模式的快速鍵,左下”風扇調校”可重新校正風扇,右下”載入專案”及”儲存專案”可以讀取及儲存目前的風扇設定資訊

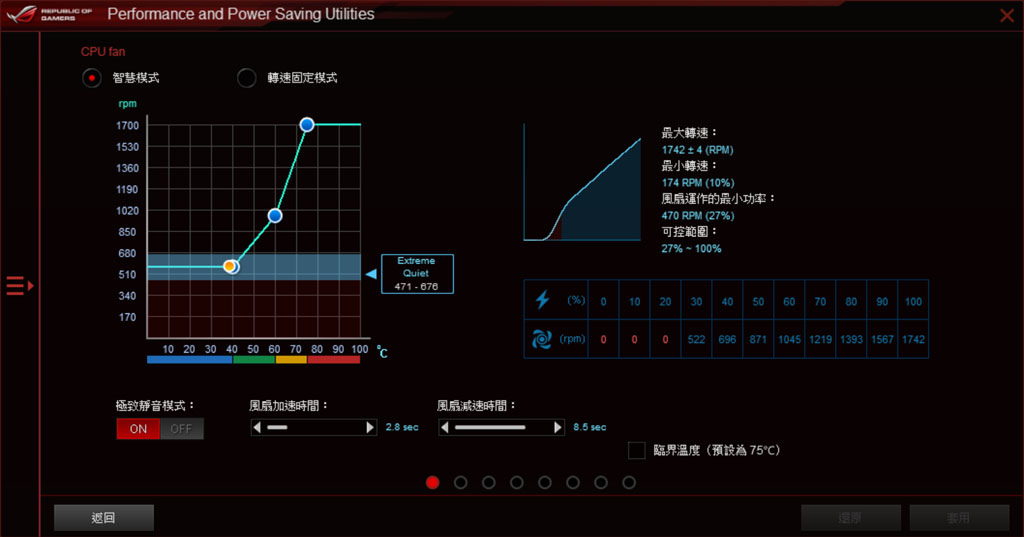

點入上方風扇通道,可進入溫控設定,可選智慧模式/轉速固定模式,智慧模式中可設定極致靜音模式,也可以設定風扇加速/減速時間,溫控曲線圖拖曳上方的點可以直接改變溫度與風扇的轉速關係

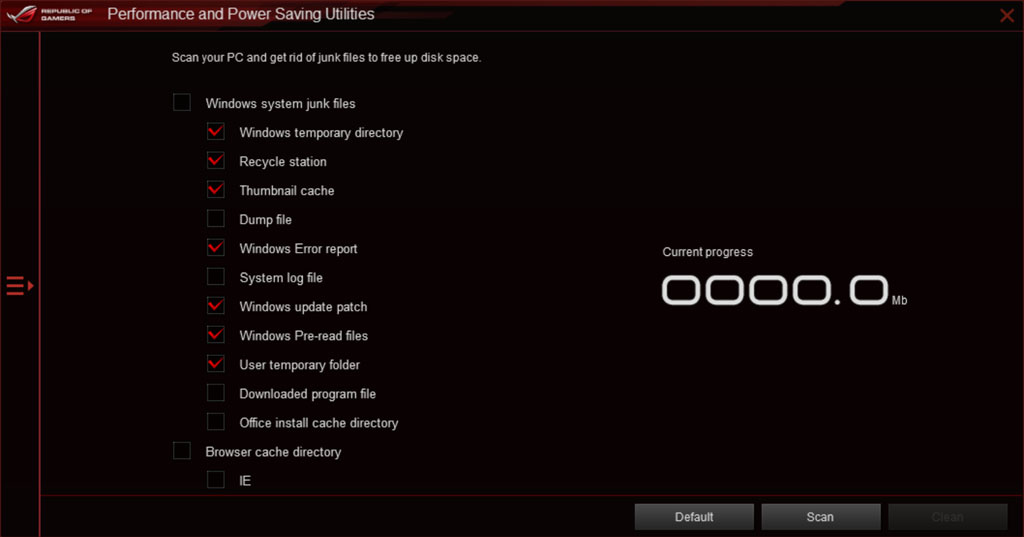

AI Suite III→PC Cleaner,可掃描作業系統中暫存檔/快取資料等不必要的資料,並執行清理,以釋放儲存空間

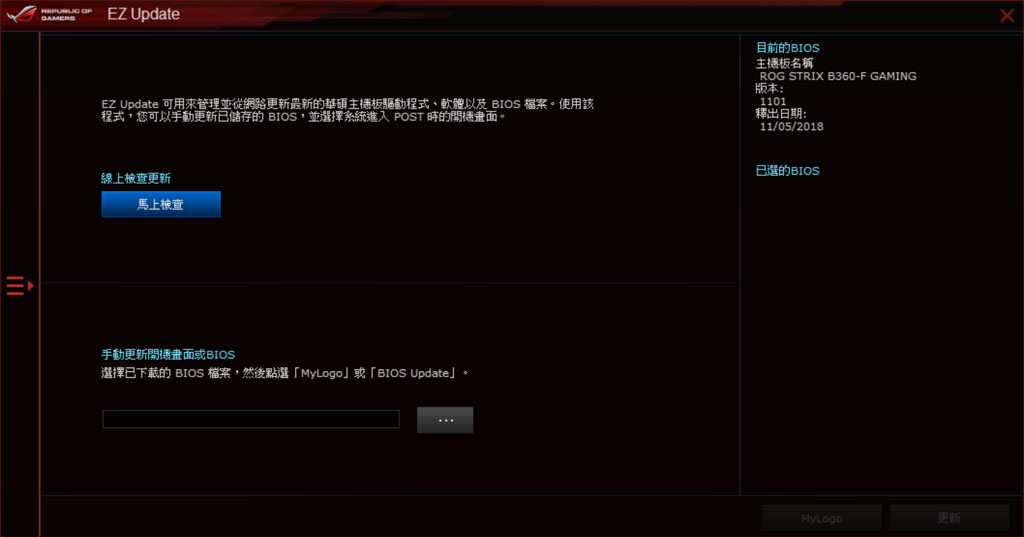

AI Suite III→EZ Update,可透過網路連接ASUS伺服器,檢查有無BIOS/驅動程式/主機板應用軟體的更新版本,也可以由這裡選擇下載的BIOS檔案,更新My Logo開機畫面或是BIOS Update升級

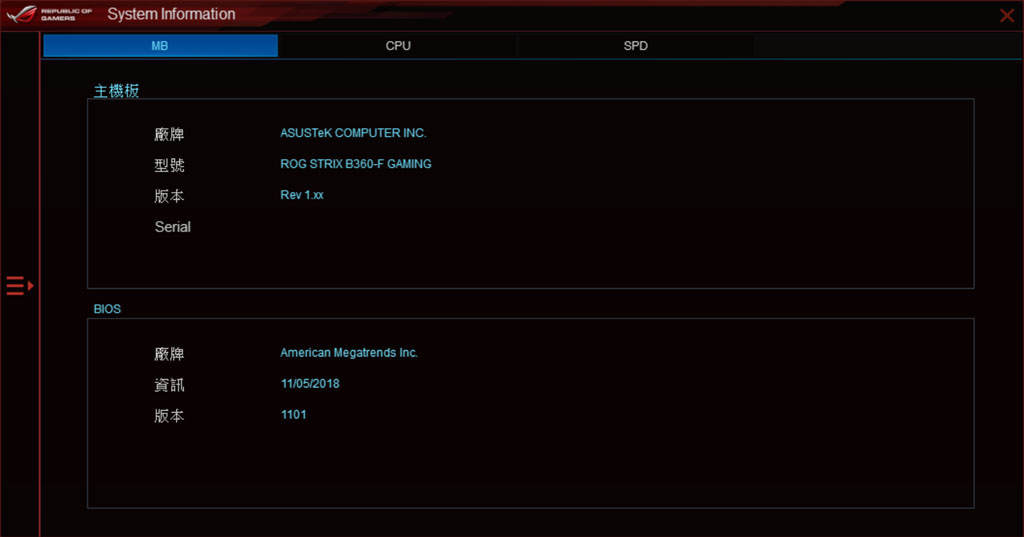

AI Suite III→System Information→MB,顯示此片主機板的相關資訊
AI Suite III→System Information→CPU,顯示已安裝處理器的相關資訊

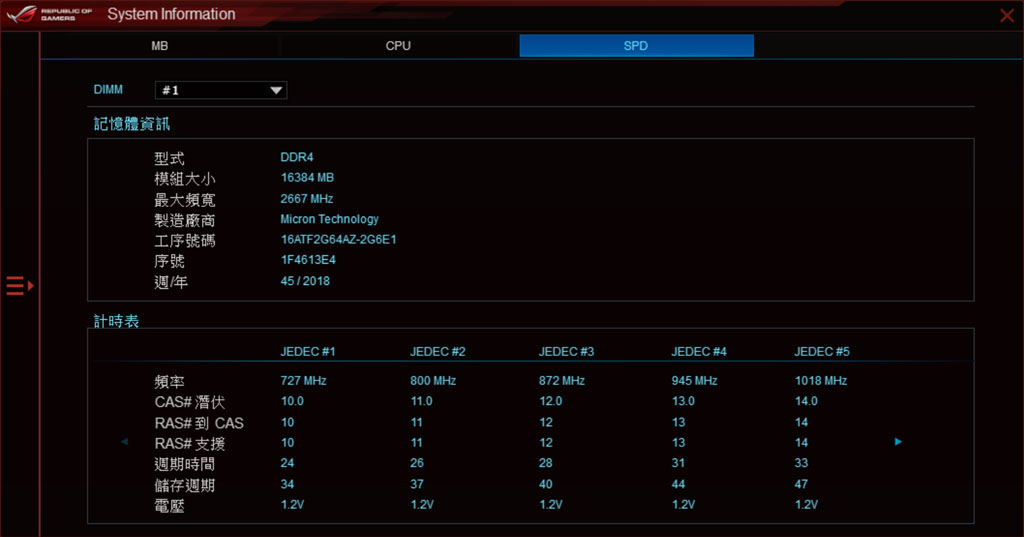

AI Suite III→System Information→SPD,顯示已安裝記憶體模組的SPD資訊

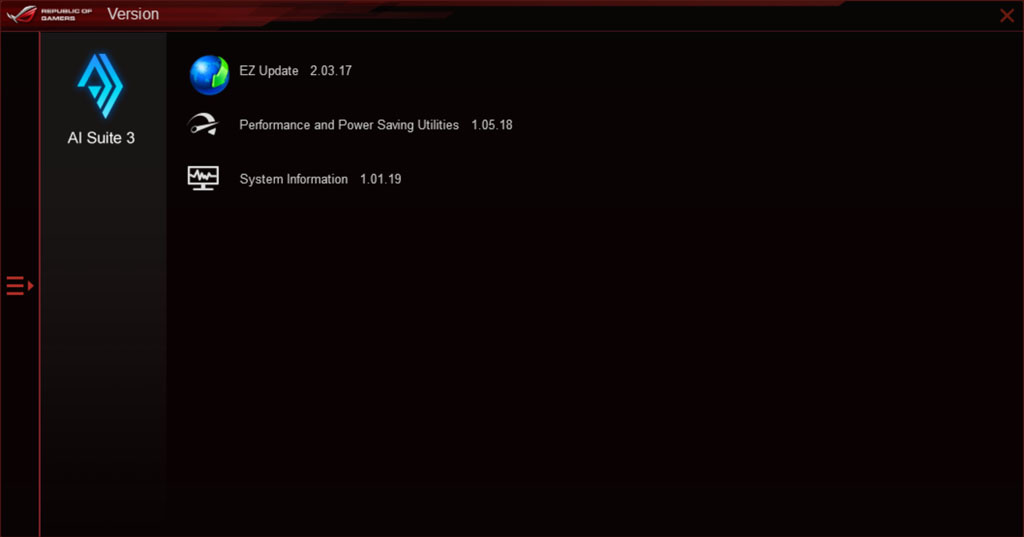

AI Suite III→Version,顯示軟體版本資訊


以上是狼大對於 ASUS AI Suite 3 的介紹與教學

想要續看其他工具軟體介紹的朋友請追看這一篇 ASUS ROG 主機板附屬應用 APP 介紹
