MISTEL 這一個品牌出現在我眼中也不過是這兩年內的事

該品牌自稱是以鍵盤設計起家的~後來跨足了電源供應器項目才讓狐仔稍微注意到

最近搞起了 電源供應器 這條產品線

但因為品牌還很年輕,所以狐仔會考慮使用的多會是保固需求風險相對較低的鍵盤

電力相關的就不會特別去進行採購或是關心

直到狼大介紹了這一顆 MISTEL VISION MX550 FANLESS

因為這年頭無風扇的電源供應器真的很少見

也期待使用它的朋友使用時間拉長後不會遇上因無風扇而產生的問題

01

上頭是狐仔個人的想法~至於這顆的設計如何就看狼大怎麼說

狐仔所提到那讓人存疑的未來會如何就交給時間去考驗吧

MISTEL VISION MX550無風扇電源產品特色:
1.高效率全橋諧振同步整流功率級,DC-DC電路轉換3.3V、5V及-12V,通過80PLUS金牌認證
2.採用全日系品牌固態/電解電容,確保產品穩定性及壽命
3.無風扇設計,運作不產生噪音,內部功率元件散熱片加大,變壓器搭配獨立式散熱片,可加強散熱
4.外殼搭配金屬隔離網,保持通風並避免電磁干擾
5.具備OVP/OCP/OTP/OPP/SCP/UVP保護
6.全模組化設計
7.內建RGB LED,可與主機板連動控制
8.提供五年保固

MISTEL VISION MX550無風扇電源輸出接頭數量:
ATX20+4P:1個
CPU12V 4+4P:1個
PCIE 6+2P:2個(單線雙頭)
SATA:8個(6個直角,2個直式)
大4P:3個(2個直角,1個直式)
小4P:1個

外盒正面,左上方為商標MISTEL,中央為產品名稱VISION,右下為型號MX550 FANLESS


外盒背面,左上角為商標、產品特色說明及外觀圖,右上角為QR碼及產地,右下為產品名稱

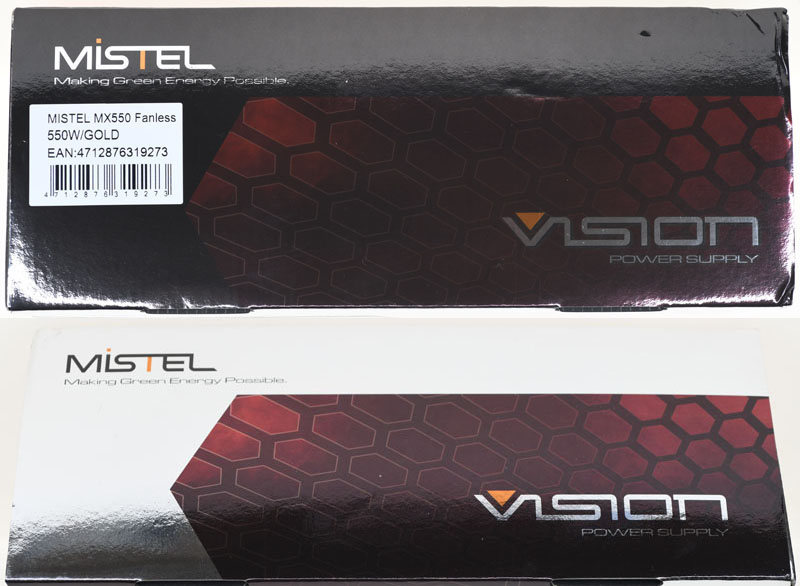

外盒上下側面都有商標及產品名稱,其中一面有型號及條碼貼紙


外盒左右側面也都有商標及產品名稱,其中一面印上產品特色、80PLUS金牌標章

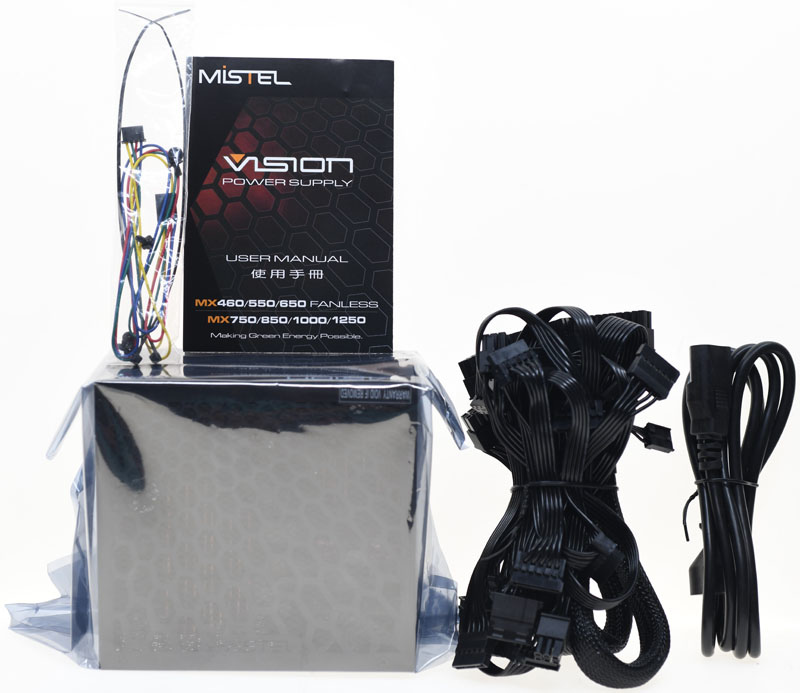

包裝內容物,有包在靜電袋內的電源本體、配件袋、使用手冊、模組化線路、交流電源線
配件袋內有RGB控制信號線、束帶、固定螺絲


本體採用消光黑烤漆處理,採標準ATX電源尺寸,14cm(不含模組化線路接頭)短機身設計
因為採無風扇設計,為了良好通風,本體外殼除了背面外均有整面的不對稱蜂巢狀六角形孔洞,並在內部加上比較密的黑色金屬網來避免較大異物進入以及隔離電磁波


本體正面,原本安裝風扇的位置被整面的不對稱蜂巢狀六角形孔洞取代,下方中央有鏤空MISTEL商標


本體左右側面同樣也是整面的不對稱蜂巢狀六角形孔洞,鏤空MISTEL商標分別在左上及右上處


本體後方的不對稱蜂巢狀六角形孔洞,有設置電源總開關、交流輸入插座及裝飾銘牌

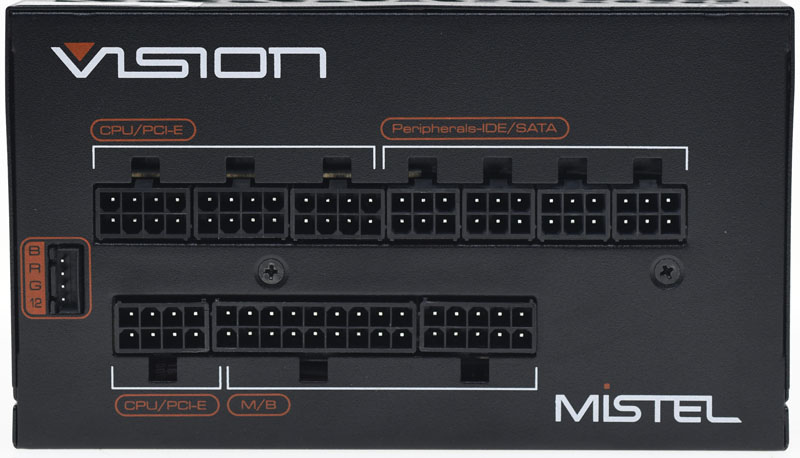

本體前方左上印上產品名稱,右下印上品牌商標,模組化輸出插座旁印上對應裝置名稱
最左側的接頭為內部RGB LED控制信號插座,並標示+12V/R/G/B腳位


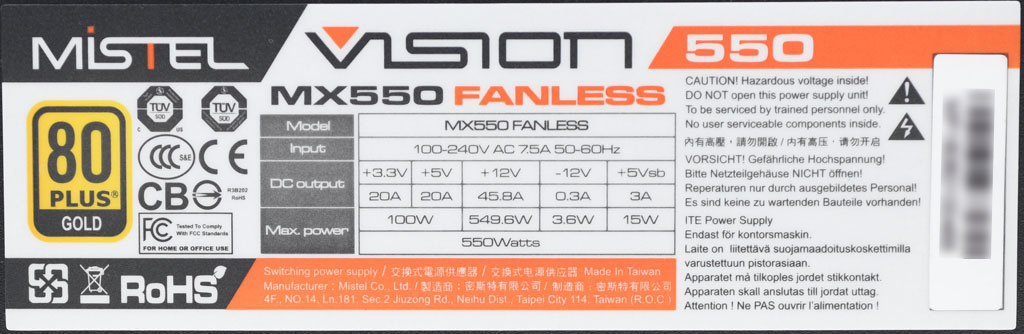

本體背面標籤,標示品牌、名稱、型號、輸出功率、80PLUS金牌標章、認證標章、輸入/輸出規格表、警告說明、製造商資訊

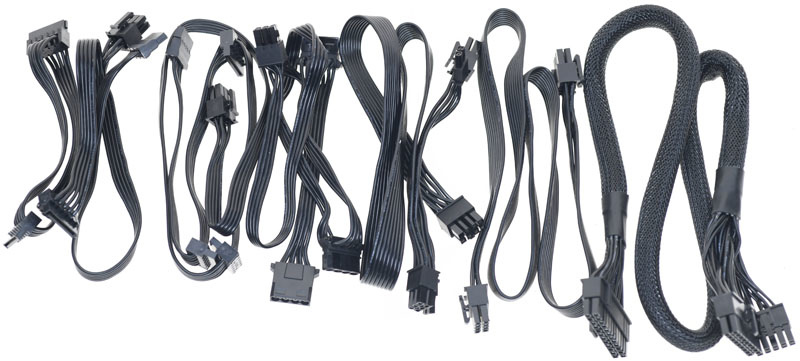

所有的模組化線組一覽

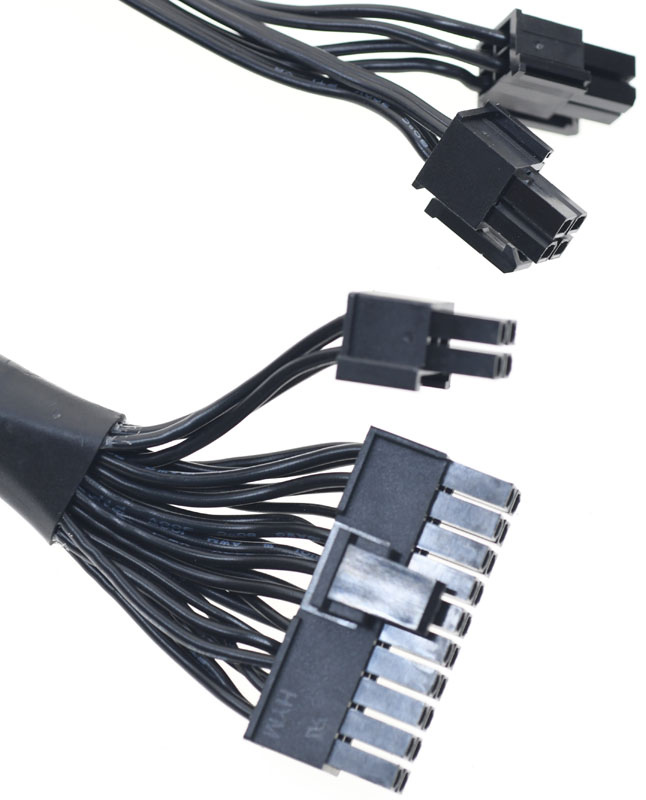

一組ATX 20+4P隔離網包覆模組化線路,長度為71公分
一組CPU12V 4+4P帶狀模組化線路,長度為74公分


一組帶狀模組化線路提供兩個PCIE 6+2P接頭,至第一個接頭長度為59公分,接頭間線路長度為12公分


兩組SATA帶狀模組化線路,每組提供三個直角SATA接頭及一個直式SATA接頭,至第一個接頭長度為39公分,接頭間線路長度為12公分


一組帶狀模組化線路提供兩個直角大4P接頭、一個直式大4P接頭及一個小4P接頭,至第一個接頭長度為39公分,接頭間線路長度為12公分

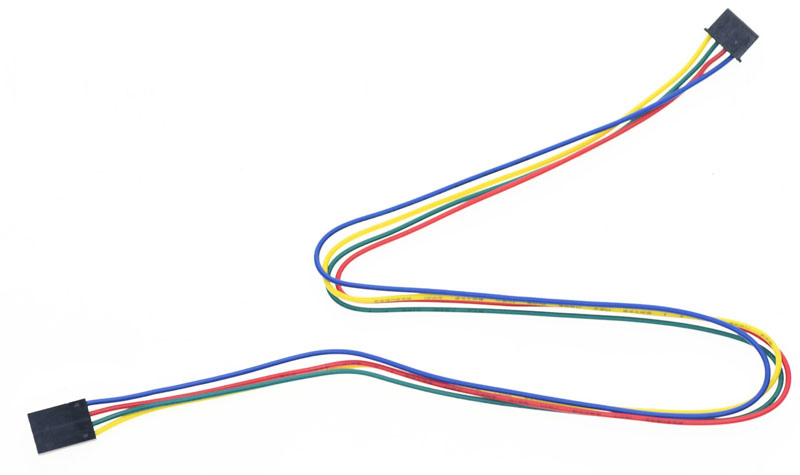

一組內部RGB LED控制線路,長度為40公分,黃線為+12V,紅線為R,綠線為G,藍線為B


將所有線路插上模組化輸出插座後,還多出兩個CPU/PCIE及一個SATA/大4P的輸出插座


電源啟動後,內部輔助電源電路附近會點亮MISTEL商標紅色裝飾燈光


內建兩個RGB LED,當有RGB控制信號輸入時會點亮


RGB LED色彩組合顯示效果


內部結構及使用元件說明簡表


電源內部結構為一次側全橋諧振(FB-LLC)功率級、二次側12V同步整流、DC-DC轉換3.3V/5V/-12V的結構布局,全模組化輸出


比較密的金屬網貼在外殼開孔處內側


因為外殼開了許多通風孔,所以把絕緣膠片高度加高來完全覆蓋電壓較高的元件(APFC電感、APFC電容、主變壓器)


移除主電路板後,可以看到主電路板輔助電源電路及二次側同步整流功率元件位置的外殼加上了導熱軟墊,協助熱量發散,該位置絕緣墊片也進行開孔,使軟墊可以接觸金屬外殼


主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱,除了DC-DC轉換電路子卡外,APFC/功率級控制器、二次側同步整流元件及電源管理IC都安置在主電路板背面

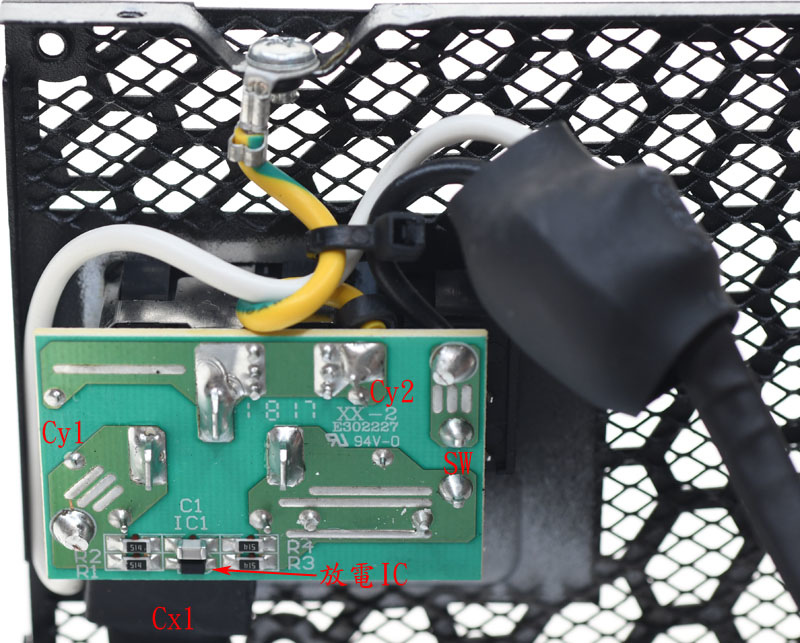

交流輸入插座後方加上電路板,上方有兩個Y電容與一個X電容,電源開關僅切掉火(L)線,電路板上有X電容放電兩腳IC,減少X電容放電電阻於交流輸入端產生的損失
L/N電源線磁環、線路有包覆絕緣套管,但電路板背面沒有加上絕緣隔板


直立安裝的交流輸入保險絲僅本體有包覆絕緣套管,突波吸收器(藍色圓餅狀元件)外面未加上絕緣套管
電路板上具備兩階EMI濾波電路,共模電感、Y電容及X電容使用白色固定膠加強固定

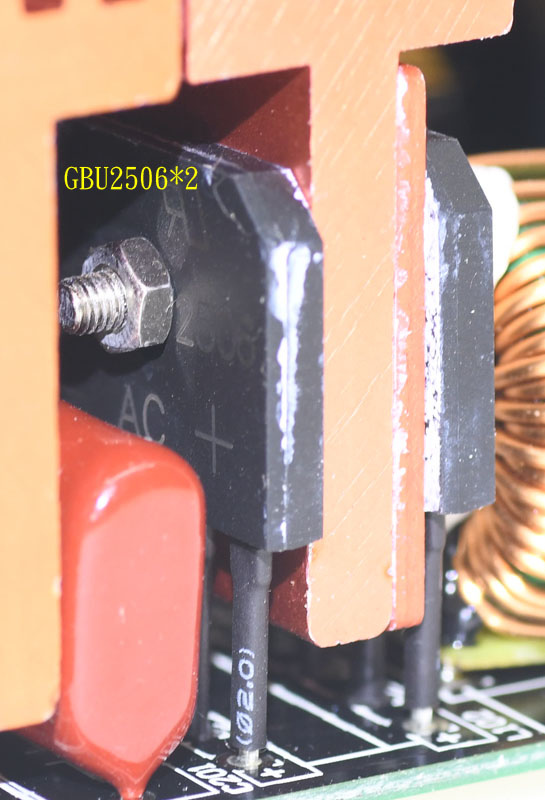

裝在散熱片上,兩顆並聯配置的GBU2506橋式整流器,接腳套上絕緣套管


固定在散熱片上的APFC功率元件為兩顆無錫新潔能NCEPOWER NCE65TF130 Power MOSFET,使用絕緣導熱墊及絕緣墊圈安裝在散熱片上


在APFC電感及電容後方為APFC用的一顆泰科天潤GPT G3S06508A碳化矽(SiC)二極體
APFC電感採用密閉式低磁損磁芯,底部的白色固定膠填補量比較少


APFC電容採用Nichicon GG系列400V 390uF 105度電解電容

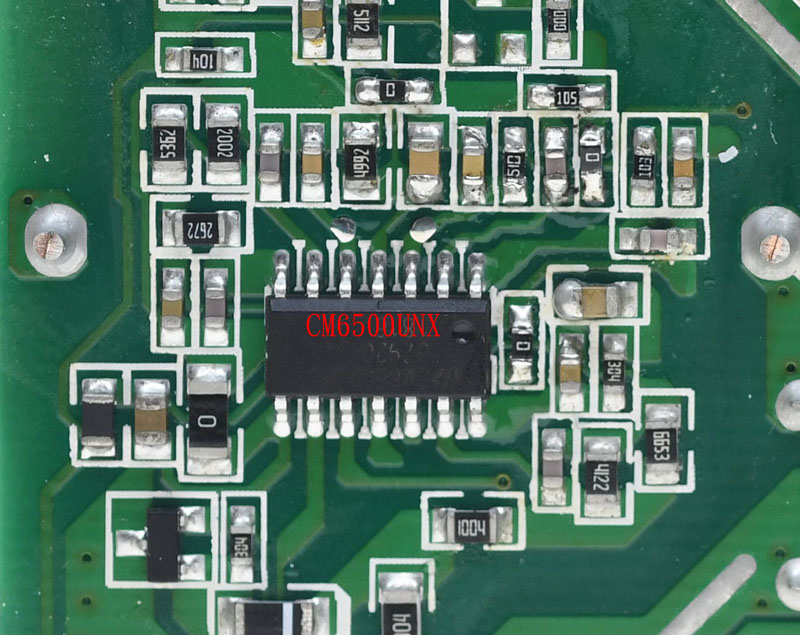

APFC電路用控制器Champion虹冠CM6500UNX安裝在主電路板背面


左側為一次側全橋功率晶體的隔離驅動變壓器
右側黑色方形元件是NTC短路用繼電器,電源啟動後該繼電器會將抑制通電湧浪電流的NTC(被APFC散熱片擋住)短路,去除NTC所造成的輸入功率損失,於電源啟動及關閉時都可以聽到繼電器動作的聲響

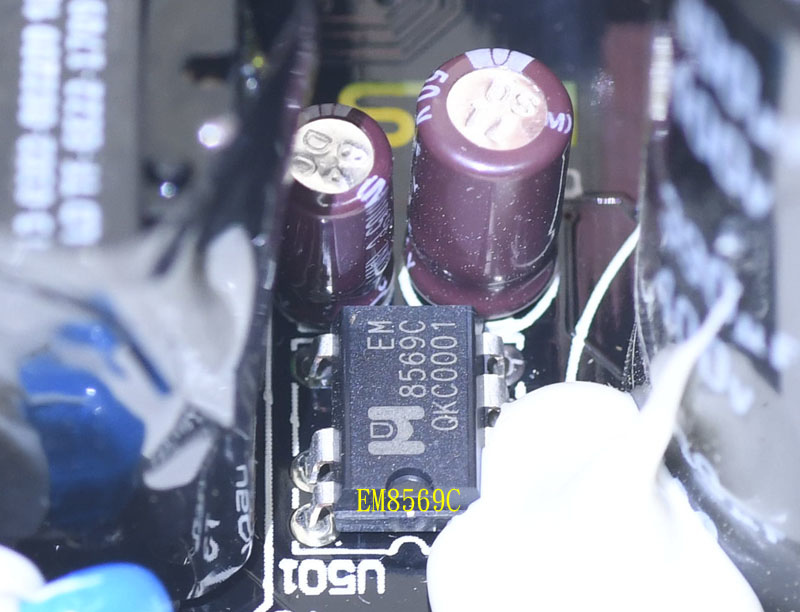

輔助電源電路一次側採用杰力科技EM8569C整合電源IC

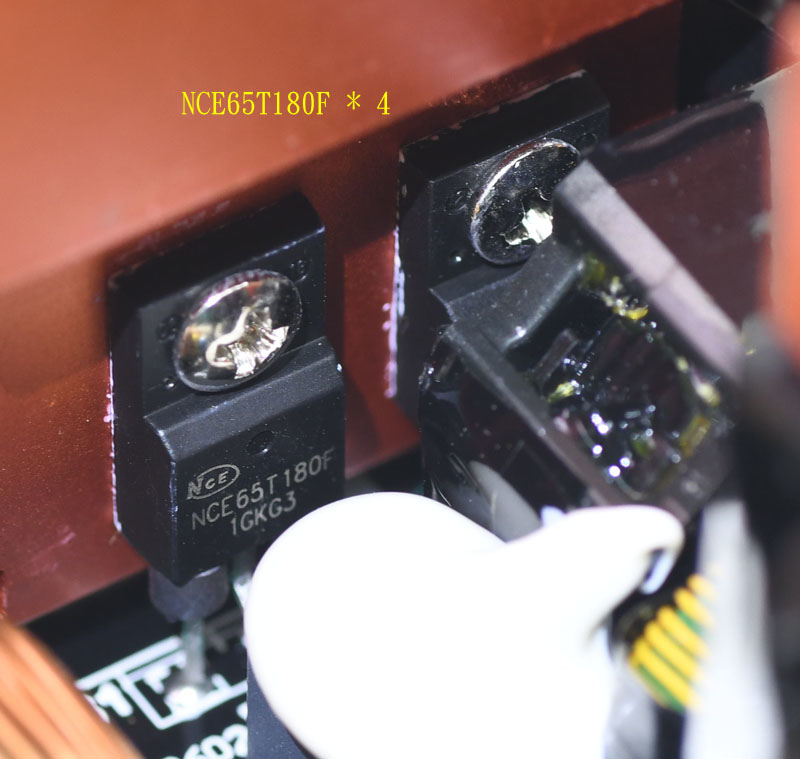

全橋LLC諧振轉換器一次側使用四顆無錫新潔能NCEPOWER NCE65TF180F Power MOSFET,四顆共用一組散熱片,採用全絕緣封裝MOSFET可避免使用一段時間後因灰塵與溼氣累積導致可能發生的跳火狀況


一次側諧振電感、諧振電容、一次側電流CT(比流器),諧振電感與比流器外包覆黑色聚酯薄膜膠帶,並使用固定膠加強固定


包覆黑色聚酯薄膜膠帶的主變壓器,負責12V功率傳遞輸出,側面有英文M字造型的金屬散熱片用黏著劑貼在變壓器磁芯頂部,並使用束帶輔助固定避免散熱片掉落

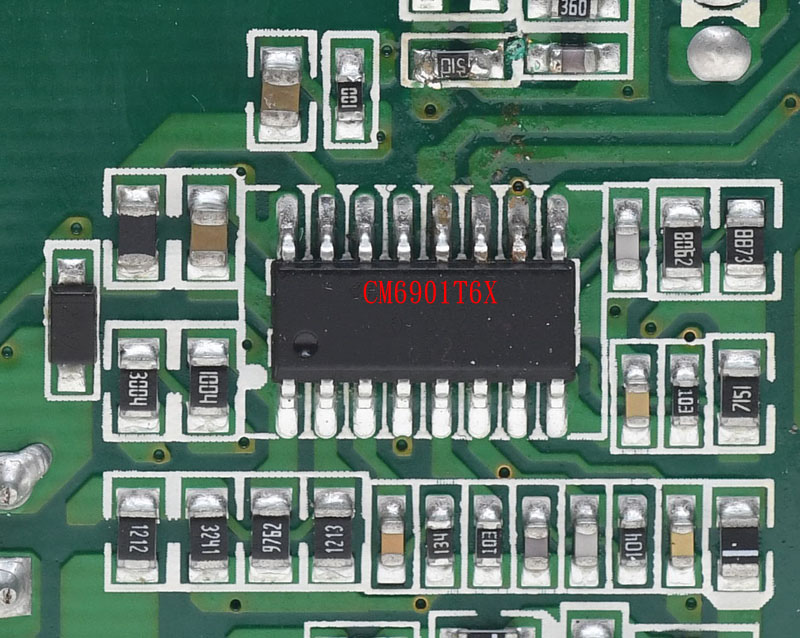

12V功率級控制核心安裝在主電路板背面,採用Champion虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

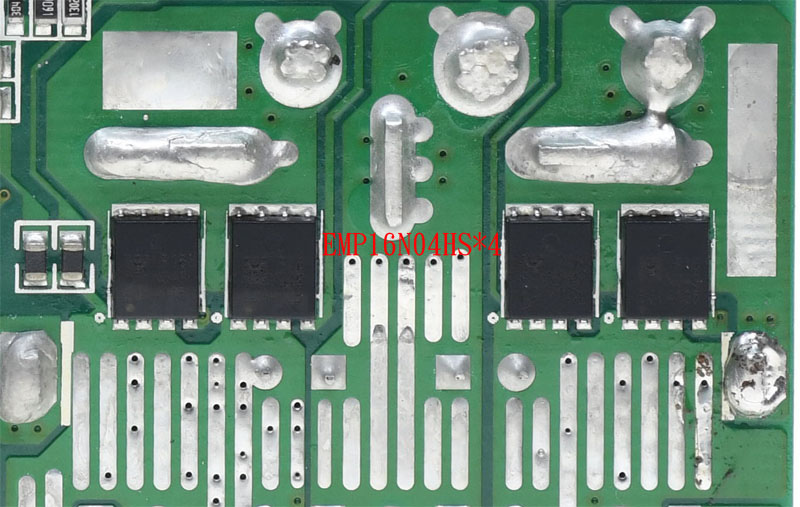

二次側12V同步整流元件位於主電路板背面,使用四顆杰力科技EMP16N04HS MOSFET組成二次側全波同步整流電路,旁邊銅箔採大面積敷錫來加強電流傳導能力,並導出MOSFET熱量至電路板及正面金屬散熱片


主變壓器旁輔助二次側同步整流元件散熱的金屬散熱片,因為此電源採無風扇設計,所以在金屬散熱片上方鎖孔加裝更大型的散熱片來加強散熱能力


散熱片下方有12V輸出CLC濾波電路用四顆Nichicon FP系列固態電容


12V輸出CLC濾波電路的直立電感及Nippon Chemi-con電解電容,電感與電容間使用白色固定膠加強


DC-DC電路子卡,負責將12V轉換成3.3V/5V/-12V

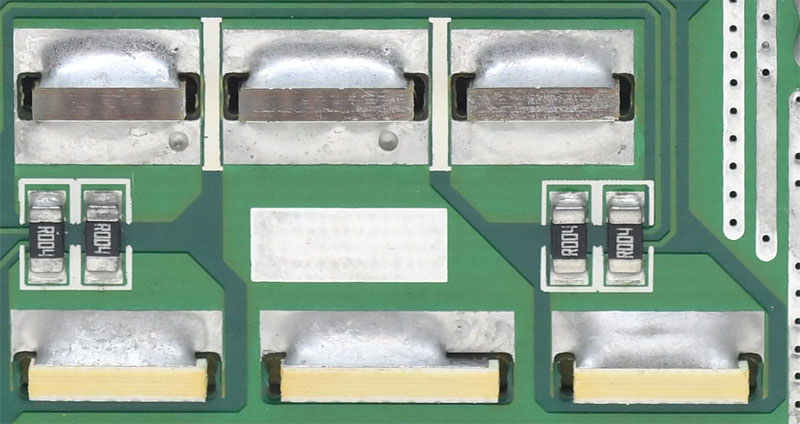

模組化輸出插座電路板背面採用敷錫及增加金屬導體方式來增加載流能力,不過未加上絕緣塑膠片

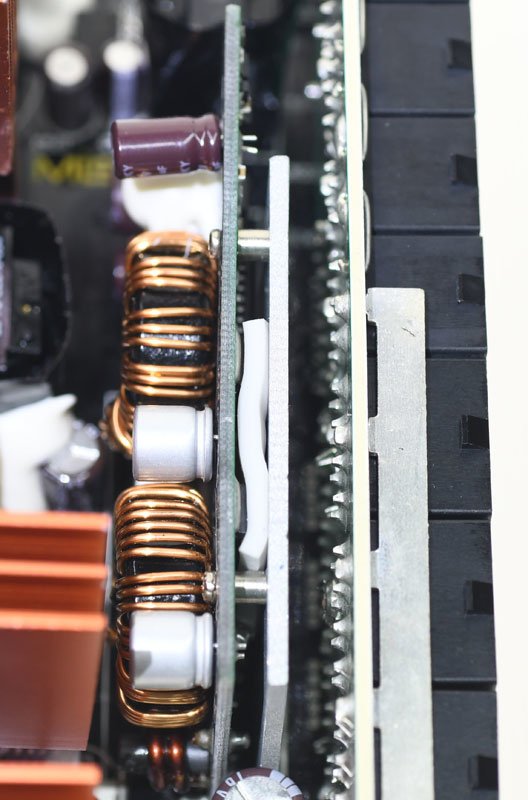

DC-DC電路子卡背後功率晶體使用導熱貼片與鋁片接觸,用來協助散熱


DC-DC電路子卡正面配置輸入/輸出電感及Nichicon/Nippon Chemi-con固態電容(3.3V/5V電路使用)


跨接在DC-DC電路子卡輸出端及模組化輸出插座電路板接點之間的3.3V/5V輸出電流檢測分流器


Weltrend偉詮WT7527V電源管理IC位於主電路板背面,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號
旁邊有兩顆紅色LED及一個電路板內層鏤空區域,電源啟動時用來讓電路板正面的MISTEL商標發光


模組化輸出插座電路板上安裝傳統及固態電容搭配來強化濾波效果,採用Nichicon/Nippon Chemi-con兩種品牌的電容,並加上一些增加載流能力的條狀金屬導體

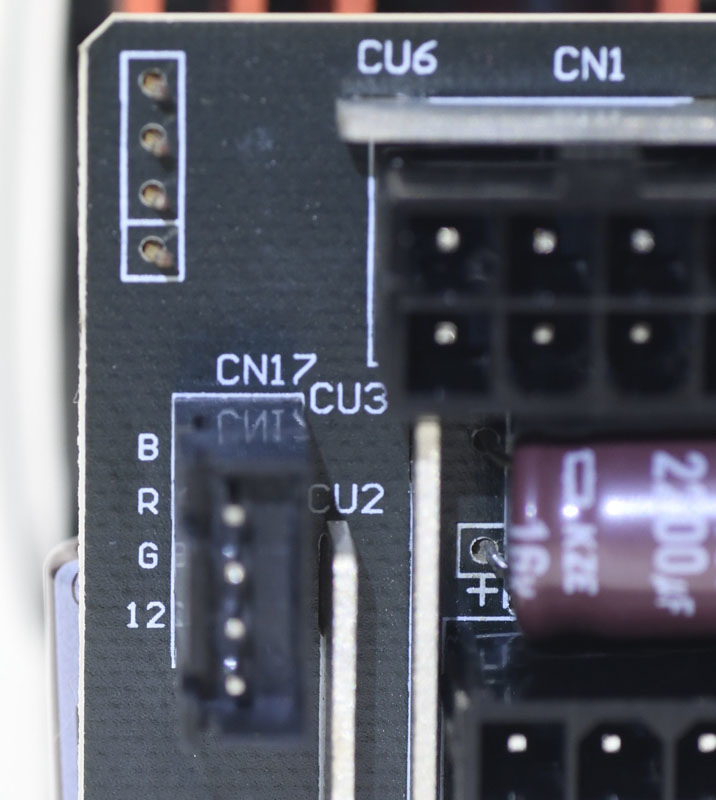

模組化輸出插座電路板左側的RGB控制信號插座


模組化輸出插座電路板右側有風扇的RGB控制信號插座(有風扇的機種),下方有輔助電源電路輸出用Nippon Chemi-con電解電容

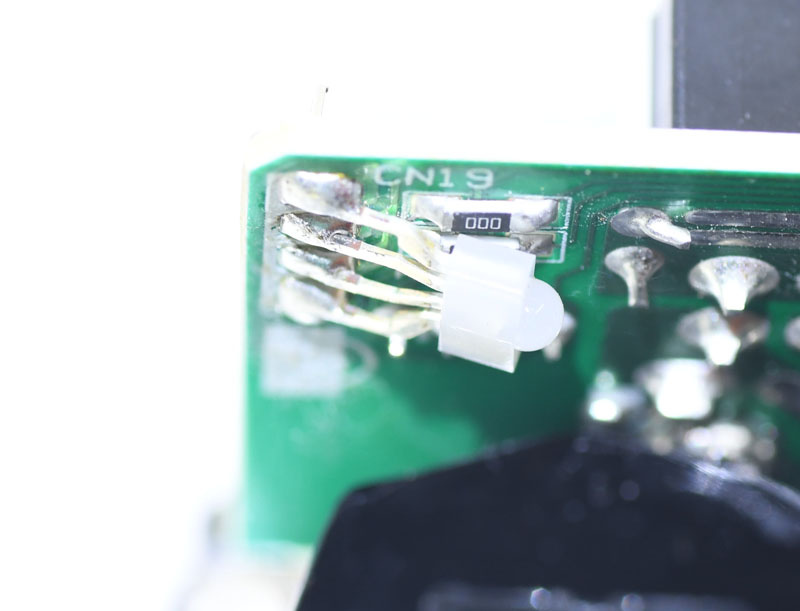

模組化輸出插座電路板背面角落處的RGB LED


另一角落也有一個RGB LED


接下來就是上機測試

測試一:
使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各機以每1安培為一段加上去,直到達到電源或電子負載的極限,3.3V/5V則受限於電源規格標示的總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC7000數位電表(測試連接負載的輸出線組接頭上3.3V/5V/12V輸出電壓)

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出45%時3.3V/5V達到電源供應器標示最大總和功率100W限制,3.3V/5V電流達12A以後就不再往上加

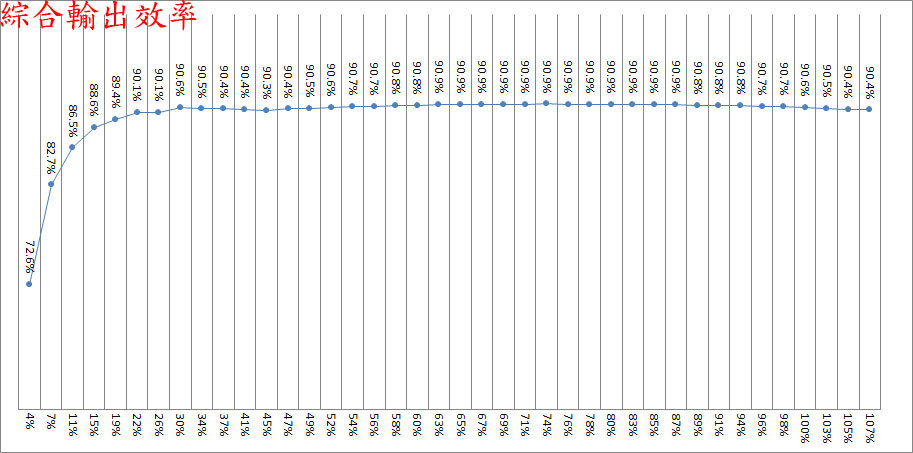

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,MISTEL VISION MX550於輸出19%轉換效率為89.4%(+2.4%)、49%轉換效率為90.5%(+0.5%)、100%轉換效率為90.6%(+3.6%)


綜合輸出4%至100%之間3.3V輸出電壓變化圖,共升高61.5mV

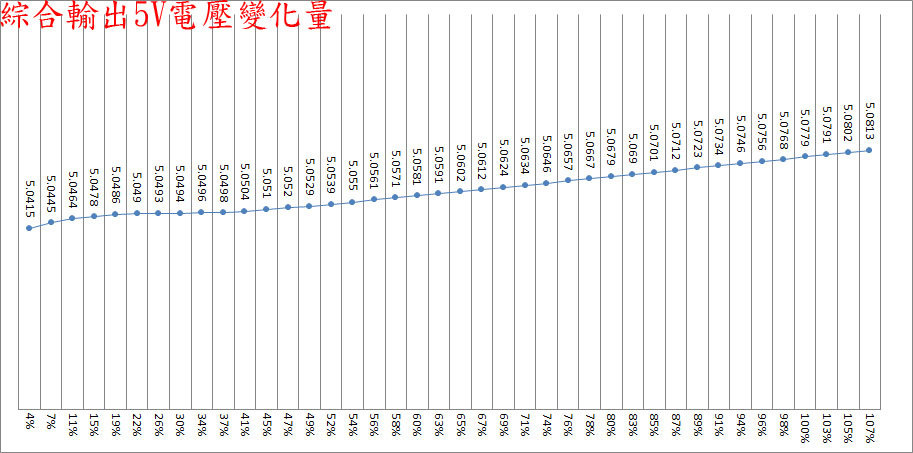

綜合輸出4%至100%之間5V輸出電壓變化圖,共升高36.4mV


綜合輸出4%至100%之間12V輸出電壓變化圖,共升高69mV


綜合效率測試結束時於輸出100%下電源供應器內部紅外線熱影像圖,因此電源為無風扇設計,所以測試時沒有使用風扇直吹散熱,只有在旁邊額外使用低速風扇模擬機殼對流流動,最高溫處為橋式整流57.8℃,第二高溫處為二次側55.7℃,主變壓器溫度53.7℃,3.3V/5V DC-DC區溫度50.8℃


綜合效率測試結束時於輸出100%下電源供應器背面紅外線熱影像圖,最高溫為37.5℃


純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載

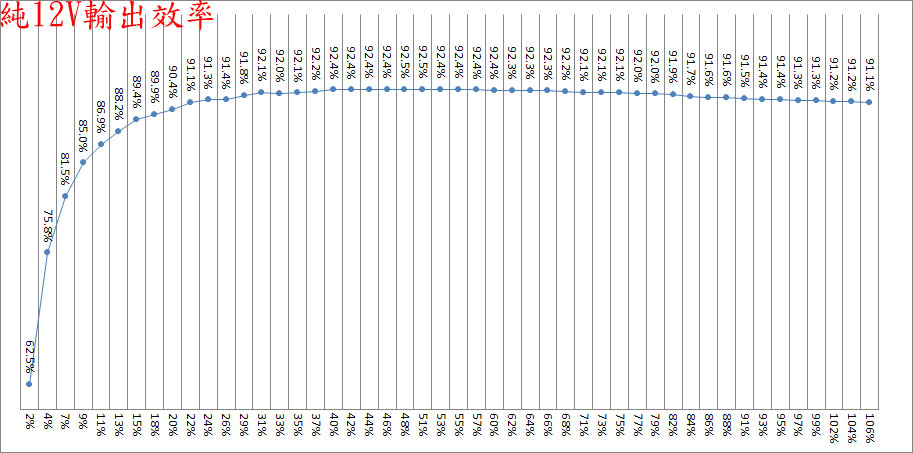

純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,MISTEL VISION MX550於輸出20%轉換效率為90.4%(+3.4%)、51%轉換效率為92.5%(+2.5%)、99%轉換效率為91.3%(+4.3%)

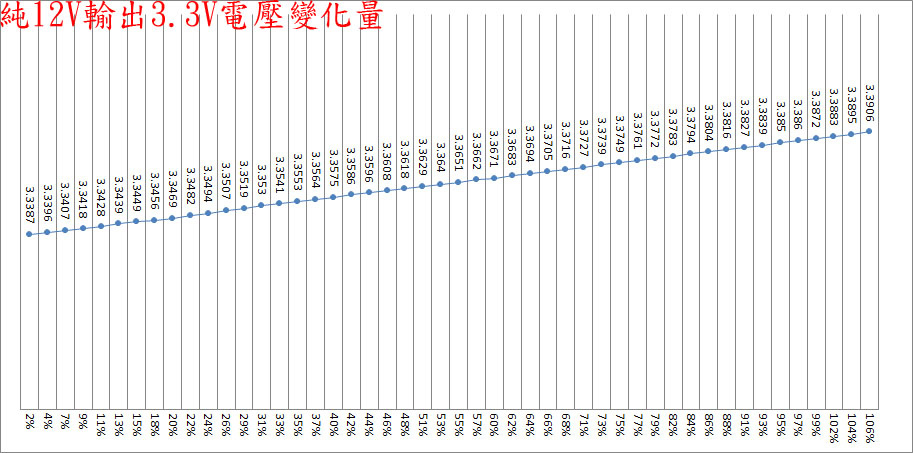

純12V輸出2%至99%之間3.3V輸出電壓變化圖,共升高48.5mV

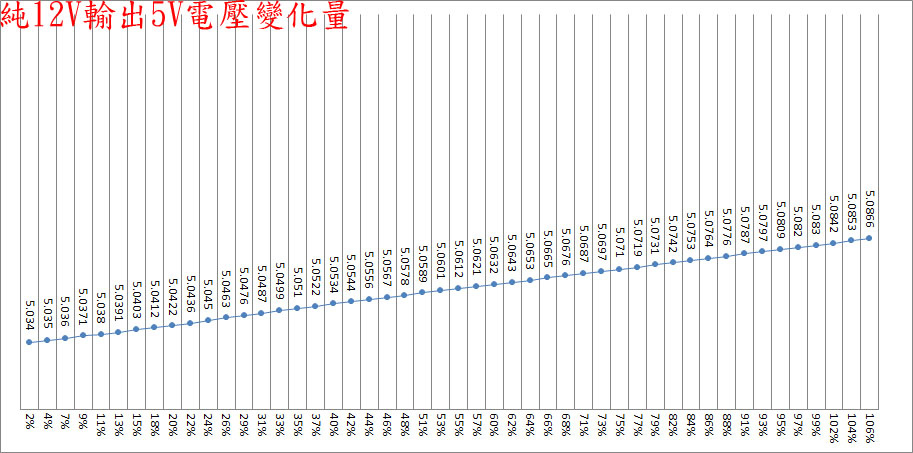

純12V輸出2%至99%之間5V輸出電壓變化圖,共升高49mV

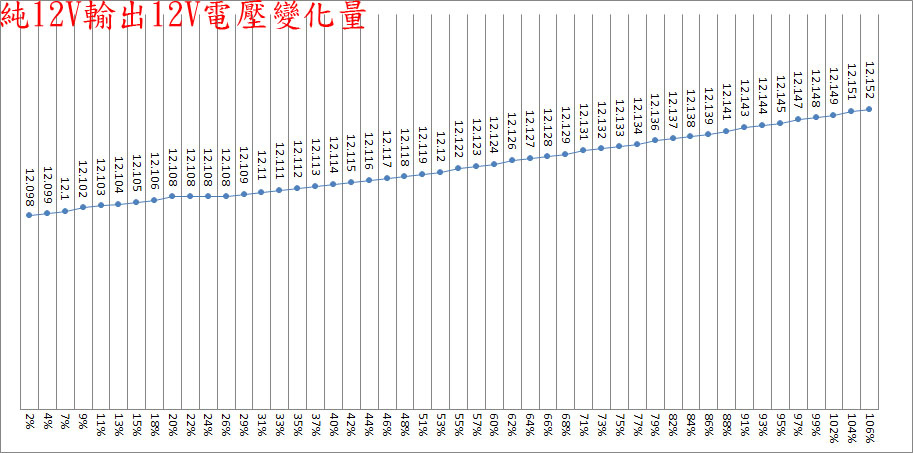

純12V輸出2%至99%之間12V輸出電壓變化圖,共升高50mV


純12V效率測試結束時於輸出99%下電源供應器內部紅外線熱影像圖,因此電源為無風扇設計,所以測試時沒有使用風扇直吹散熱,只有在旁邊額外使用低速風扇模擬機殼對流流動,最高溫處為橋式整流60.9℃,第二高溫處為二次側55.1℃,主變壓器溫度50.7℃


純12V效率測試結束時於輸出99%下電源供應器背面紅外線熱影像圖,最高溫為38.5℃


純12V效率測試結束時於輸出99%下電源供應器模組化輸出插座處紅外線熱影像圖,最高溫為39.3℃


測試三:
使用示波器搭配電子負載進行靜態負載下各路低頻/高頻輸出漣波測量及動態負載測試。動態負載就是讓輸出電流於固定升降斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試輸出暫態響應能力
使用設備:Tektronix TDS3014B數位示波器
示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

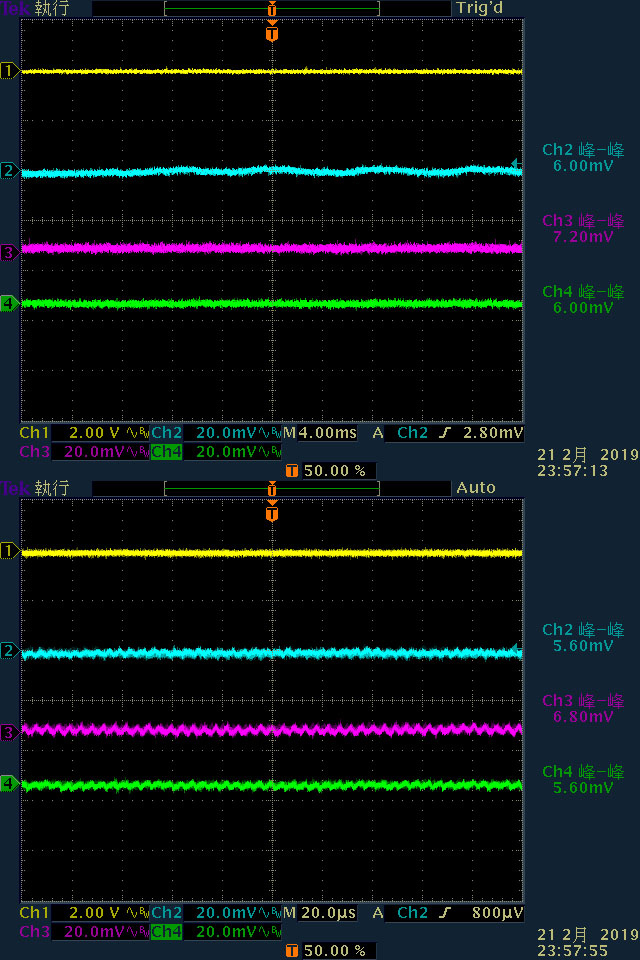

空載下的各路輸出低頻及高頻漣波,無出現異常波形


於3.3V/12A、5V/12A、12V/37A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為22.8mV/16.4mV/12.4mV,高頻漣波分別為12mV/14.8mV/11.2mV

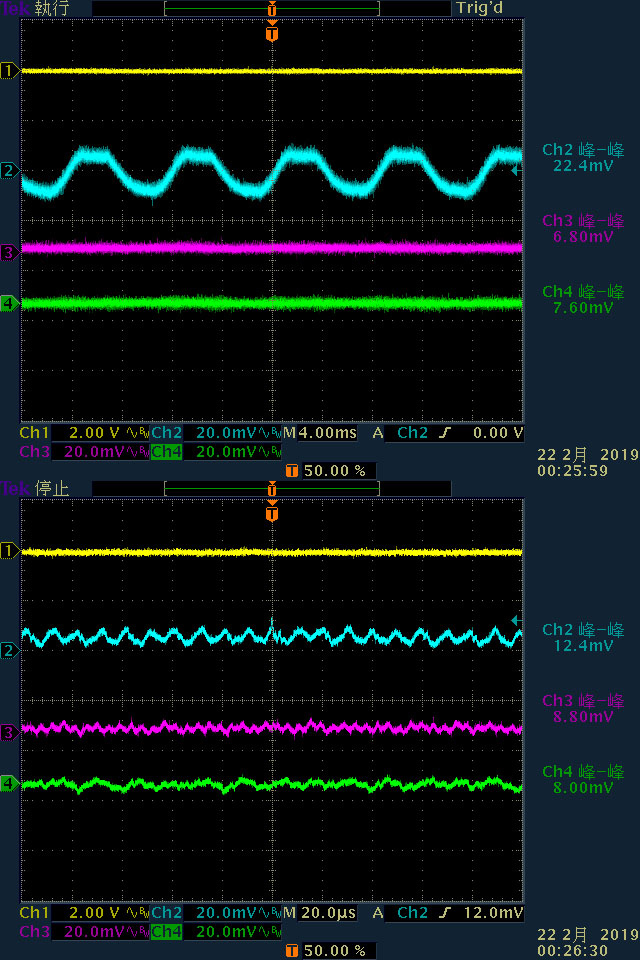

於12V/45A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為22.4mV/6.8mV/7.6mV,高頻漣波分別為12.4mV/8.8mV/8mV


各路動態負載參數設定
3.3V與5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

3.3V啟動動態負載,最大變動幅度436mV,同時造成5V產生126mV、12V產生60mV的變動,3.3V電壓變動大幅震盪維持時間在200微秒左右


5V啟動動態負載,最大變動幅度為314mV,同時造成3.3V產生84mV、12V產生72mV的變動,5V電壓變動較大幅震盪維持時間在200微秒左右


12V啟動動態負載,最大變動幅度為396mV,同時造成3.3V產生110mV、5V產生108mV的變動


本體及內部結構心得小結:
1.外盒印刷缺乏輸入/輸出規格表、效率表、線路接頭配置等較為詳細的規格資訊
2.全黑配色模組化線組使用隔離網包覆(ATX 20+4P)及扁平帶狀(其他)兩種處理方式,部分SATA/大4P採直角接頭配置,本體未使用的模組化插座,可依需求擴充
3.採無風扇設計,為了通風考量,本體外殼除底部外均有大面積不對稱蜂巢狀開孔,並在內部加上較密的金屬網,以避免較大異物進入及降低電磁干擾
4.電源啟動後RGB LED未點亮時,可看到主電路板上靠近輔助電源電路區的MISTEL商標發出紅光,內部兩個RGB LED採用12V/G/R/B控制信號,但僅對其中一側集中照射較不均勻
5.採用X電容放電IC、一次側全橋諧振、二次側12V同步整流、3.3V/5V/-12V均透過DC-DC轉換的結構
6.交流電源線及磁環包覆絕緣套管,兩旁加高的絕緣隔板可將電壓較高的元件完全覆蓋住,主電路板上的變壓器/電感等繞上黑色聚酯薄膜膠帶,不過電源輸入插座及模組化輸出插座的電路板背面未加上絕緣隔板
7.內部橋式整流/APFC/一次側/二次側的金屬散熱片均加大,電路板背面的輔助電源電路及二次側同步整流區貼上導熱貼片,強化整體散熱性能,主變壓器磁芯頂部金屬散熱片採用黏膠固定,使用束帶加固避免脫落
8.一次側功率元件採全絕緣封裝,避免使用一段時間後因灰塵與溼氣累積導致可能發生的跳火狀況
9.內部採用日系(Nichicon/Nippon Chemi-con)的電解及固態電容

各項測試結果簡單總結:
115V輸入下要符合80PLUS金牌認證,其輸出百分比及轉換效率要求分別為20%輸出87%效率、50%輸出90%效率、100%輸出87%效率。MISTEL VISION MX550於綜合輸出及純12V輸出下均可滿足認證所要求的效率,部分輸出效率可超過認證要求值最高達4%

MISTEL VISION MX550採無風扇設計,沒有風扇提供主動散熱,只能倚賴加大的散熱片及機殼風扇產生的循環氣流來進行被動散熱。從內部紅外線熱影像圖來看,即使滿載輸出,只要有足夠的循環氣流通過電源,內部各區域溫度都可控制在安全的範圍內

輸出漣波測試,電源供應器於於3.3V/12A、5V/12A、12V/37A靜態負載下的低頻漣波分別為22.8mV(12V)/16.4mV(5V)/12.4mV(3.3V);12V/45A靜態負載下的低頻漣波分別為22.4mV/6.8mV/7.6mV

動態負載測試,3.3V有比較大的變動幅度436mV,12V/5V的變動幅度分別為396mV/314mV,3.3V/5V電壓變動尖波維持時間在200微秒左右

報告完畢,謝謝收看
