說起來~狐仔個人真的很不想紀錄這張主機板

原因很簡單~就是 我的 Z97 主機板臨時掰掰了，掂量自己手中的現金與未來適度的工作需求

緊急把電腦提升到不用重新安裝系統的第八代的 Intel Core i7-8700 去

選中的主機板則是 ASUS ROG STRIX H370-F GAMING

說起來 ROG STRIX 系列的主機板，我們之前也開箱過另外一張再機本款一點的 B360

ROG STRIX B360-F GAMING Intel B360 晶片組 主機板 快速開箱

兩張主機板所使用的晶片有 87% 像

主要差異在於 H370 可以做 RAID 0、1、5、10 且 USB 3.1 Gen1 的數量多出 2

PCIe 的通道數量多了 8

同時兩個 M.2 都支持 intel optane memory

這樣就算 M.2_1 只能 PCIe gen 3 X 2 我也能讓它有用武之處

基於前面所說的~我們可以看到主機板長的可以說跟 B360-F 一模一樣

可以快速到看不同點的就是主機板的最底部會多出一組 USB3.1 的前置面板外接座

可以插四條記憶體，intel 官方設計最高只支源到 DDR4-2666

供電只使用 4+1 相 ~ 感覺好像不多，但因為 i7-8700 其實不具超頻能力所以其實是夠用的

背後的 IO 可以看到 USB 2.0*4 + USB3.1 GEN2 *2

以及一個 USB 3.1 TYPE-C

另搭配內顯有著完整的顯示輸出，包含 DVI + Displya Port + HDMI

7.1 聲道輸出 + 光纖接口

顯示卡插槽上加上強化插槽的結構

避免效能越強~~體積也跟著巨大化的顯示卡去壓壞插槽結構

(還是很怕壓壞的朋友可以買 CoolerMaster MasterAccessory 顯示卡支撐架 來補強)

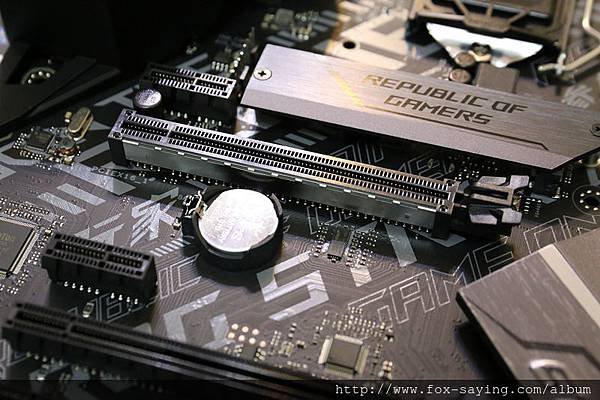

主機板的兩條 PCIE X16 ，一條有此配置另一條則無

第一條為 CPU 提供的 PCIe 3.0 x16

第二條則是晶片組提供了 PCIe 3.0 x 4，並且與兩條 PCIe x 1 共享頻寬

所以如果有組裝  AMD CROSSFIRE 需求的朋友要特別注意 (不支援 SLI 喔)

這裡是以 x16+ x4 的方式運行

ROG STRIX H370-F GAMING 一共提供了兩個 M.2 插槽

靠近 CPU 的這個插槽支援 PCIe 3.0 x2 以及 SATA 規格

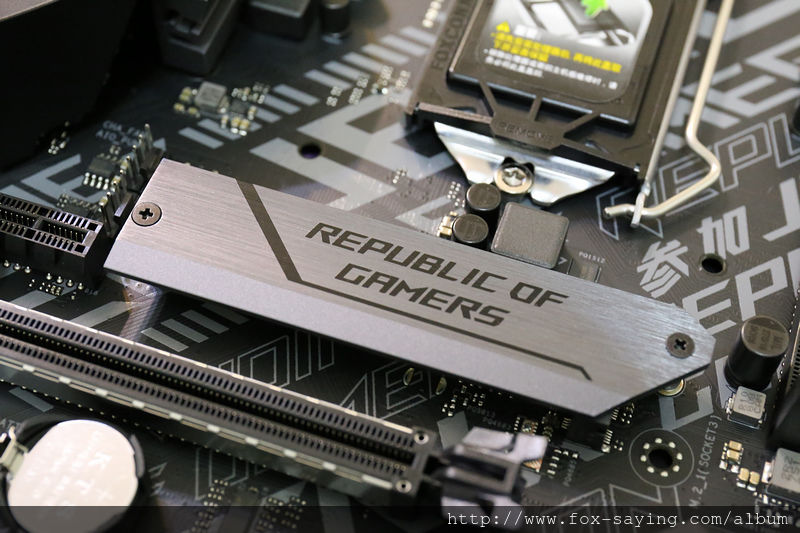

為了解決 M.2 SSD 高速同時也高度熱情的問題

華碩的這塊飾板同時也具備散熱片的功能

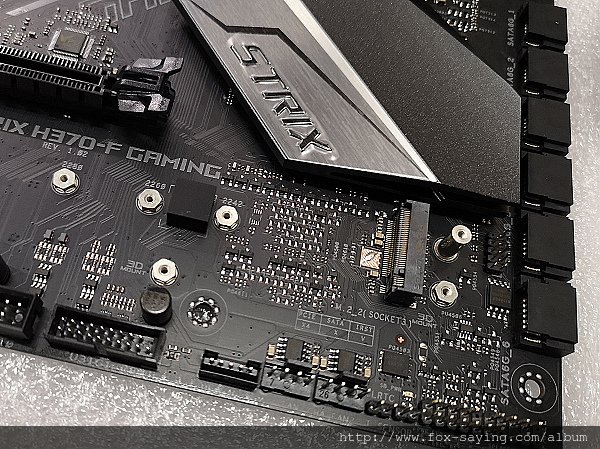

靠近晶片組旁邊的則是僅支援 PCIe 介面的 M.2 SSD 模組

M.2_2 插槽頻寬為 PCIe x4

如果想要發揮 NVMe SSD 的最高速度或是使用 M.2 轉 U.2 的介面

使用這個插槽才能完整發揮高效能 SSD 應有的表現

p.s U.2 SSD 是指這一顆 Intel Optane™ SSD 905P U.2 480GB 強大的隨機存取效能王者 火熱搶先看

因為 H370 可以 RAID 0 ，所以想要使用兩隻 PCIe 3.0 X 4 來跑 RAID 的話

就得透過轉接卡將第二隻 NVMe SSD 裝在 PCIe X16_2 上

另外一組 USB3.1 Gen1 的接腳也在此處

這塊飾板在主機板上的兩個 M.2 插槽都可以完整支援

可以依據自己的使用需求移動

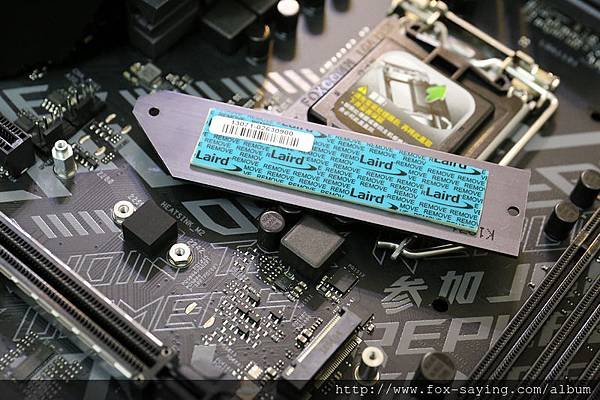

背後導熱膠條的上面的防黏貼紙要使用前要先撕下來!!

連接介面上一共提供了 6 個 SATA

應該是非常足夠使用了

目前傻瓜狐狸工作室的 HDD 幾乎都轉移至外接的磁碟陣列裝置或是 NAS

主機為全 SSD 搭配

電競系列主機板一定要搭配 RGB 效果

你可以透過這個來同步主機內的所有 RGB 燈光

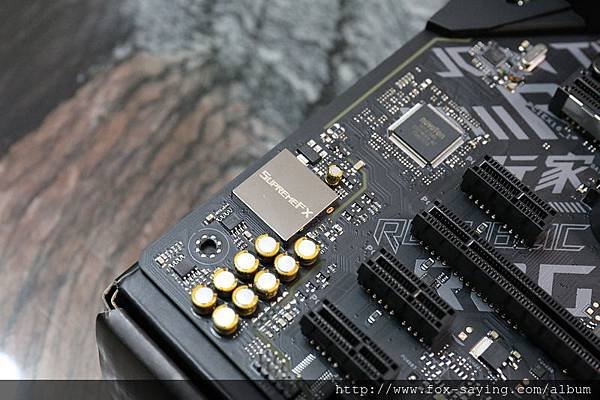

ROG STRIX H370-F GAMING 採用客製化的 SupremeFX S1220A 音效晶片

設計上有獨立的音效模組區塊，可以降低聲音的雜訊

玩家們在戰場上縱恆殺敵

尤其是 FPS 類遊戲~比如說絕地求生，音訊的好壞代表著是否能夠真實呈現遊戲中的前後左右

精確的音訊定位幫助你在遊戲中更加容易吃雞!!

接下來的測試就省下來了~這張主機板除非跑 RAID 否則沒太多需要特別注意的點

一路預設跑下去就對了 !!!

總得來說

B360-F 與 H370-F 這兩張主機板主要是給不超頻不玩多顯卡的朋友購買的

在實際使用上的功能差異也低

真要分出個採購差異大約就是使用者的 USB 裝備使用數量與是否有使用大量 PCIe 擴充卡的需求

(有些朋友做中階影像或音樂製做的朋友會有一些介面卡吃滿 PCIe)

最後就是看自己對於資料安全的想法了

雖然狐仔個人比較推薦大家使用 NAS 做資料安全備份

(群輝 Synology DiskStation DS918+ NAS 4-Bay 快速開箱以及簡易設定 )

但如果你想把主機中的資料碟也 RAID 1 一下求個心安的話 (我就是這樣做) 就選 H370 吧
