這篇是延續

ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

因為文末有提到 IS30 雖然相當簡單且方便就能裝進 A300 之中

(華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 的最好夥伴 不能只有真香! 還要有真相!)

但想安裝進 DeskMini 110 與 DeskMini 310 中時,就會發生干擾而無法裝入

這部份如何解決我們在此另開篇幅來教大家怎麼裝進去

在開始之前如果您不認得 DeskMini 110 與 DeskMini 310 請先看底下兩篇

高靈活度的迷你準系統 華擎 ASRock DeskMini 110 迷你主機 開箱組裝

華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310 miniSTX 迷你小主機開箱

接著我們開始教學

因為 110 與 310 得 CPU 安裝位置其實比較靠近主機板的邊緣

所以安裝完這顆散熱器後,您第一個會遇到的問題

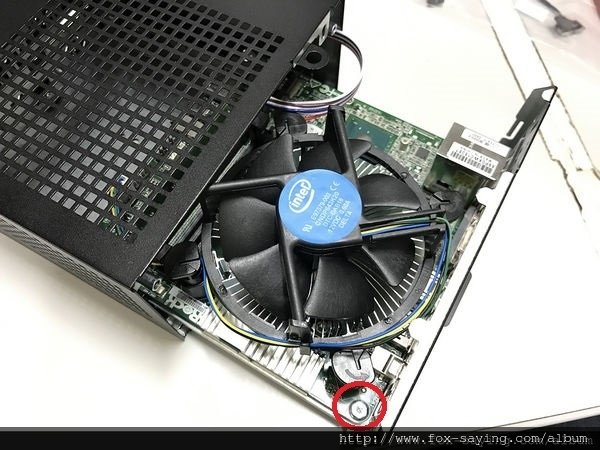

其實是主機板的固定螺絲會被散熱器部份遮蔽 (底下紅圈處)

這問題不大~只要換細一點的螺絲起子一樣能把它鎖上去

2080ti

接下來才會面對到這篇的主要問題

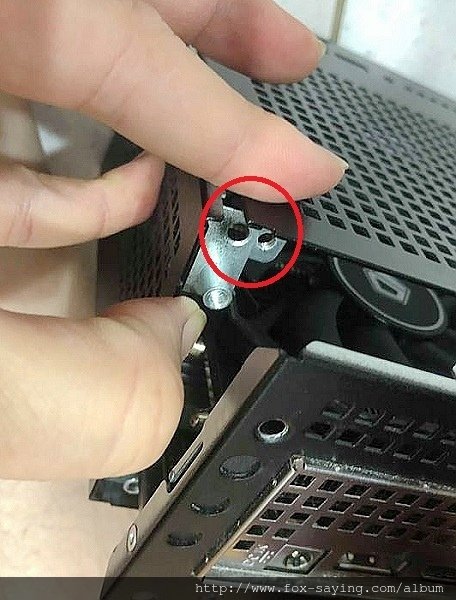

推入機殼時散熱器的風扇邊緣會跟這邊的鎖孔鐵片相互干涉

因為這邊是固定鐵件所以特別堅固且無彈性,使用者無法硬扳就把主機板與散熱器送入機箱內

這時我們要請各位看一下機殼內部是不是跟底下的圖一樣的構造 (確定機箱版本沒有改版)

showmer03

如果是~那麼賀喜你~事情簡單了 100 倍

鬆開圖中圈中的那跟螺絲後就可以輕鬆將機殼輕微拉開(請小心別拉太開破壞結構與上圖圈中的插銷)

這樣就可以簡單將主機板連同散熱器送入機殼內了

showmer04

接著就就注意插銷有沒有鬆脫

如果沒有的話就直接將後蓋的四根螺絲上鎖固定好,然後把鬆下來的螺絲收好

這樣便完成把 IS30 裝進 DeskMini 110 / 310 的任務了

穩固性仍然很好~無需擔心

以上報告完畢
