我們不久前開了兩篇散熱器文字

ID-COOLING IS-40X 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

之後因為這兩顆散熱器在文內的表現沒預期的好

所以把它們都裝到 Deskmini 110 與 Deskmini 310 的文書機內

然後就心血來潮的燒一下機~~~當下發現,其中之一把 INTEL Core i5-7400 的溫度控制的不錯

當下決心回頭來找問題,期待能還它一個清白

因為狐仔在開箱時就不斷的提到,熱管直觸的散熱器最怕的就是下壓力不足與不均的問題

個人依經驗判斷在 A300 下的溫度表現不佳有很大的可能就出在這上頭

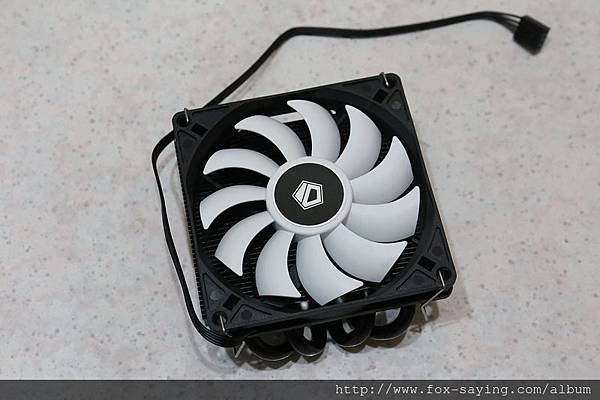

直接拿在 7400 上表現不錯的 IS-40X 來抓問題

為了表現出我的疑慮

我們依然按照原廠的設定來安裝,並在散熱器的底部塗上稍過量的導熱膏 (這一塗就噴掉 200 元了XD)

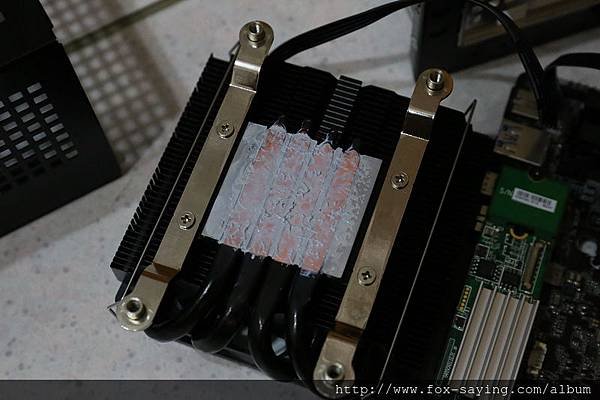

拆下來一看,應該很明顯了~導熱膏沒有被大量擠出來接觸面


這表示散熱器的下壓力不足,造成的原因只有兩個

1. 熱管直觸型的散熱器下壓力太大會讓熱管過度型變,所以原廠設定就是不足

2. 因為此散熱器 AMD 扣具本身沒有強化底板,安裝後板彎過度造成接觸面的接觸不足


不管是散熱器面或是 CPU 面的導熱膏都是集中在中間

基本上可以排除安裝時偏移與下壓力設計不足的問題

那麼問題就肯定只有一個,為了加強接觸面的貼合~ IS-40X 的扣件壓力預設頗大

所以在為設計有強化背板的狀態之下,變成微笑形態的主機板讓散熱器與 CPU 的接觸不再緊密了

這樣種情況在 775 時代也發生過


為了證實我們抓到的問題就是正解,我們把 貓頭鷹的強化背板拿來使用

強化背板來自 貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER 迷你主機的高質感 CPU 散熱器選擇

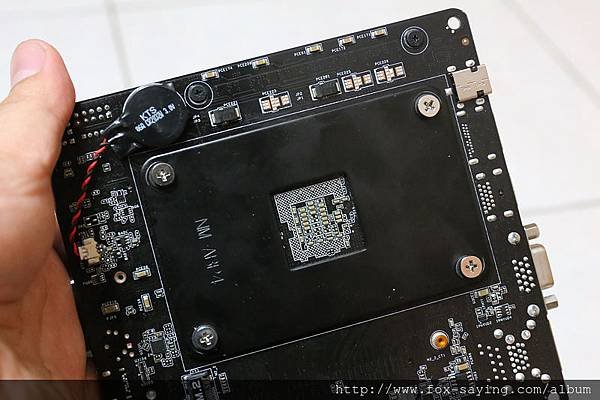

裝上貓頭鷹強化背板,使用的螺絲是 IS-40X 的

剛剛好~很合用,完全直上

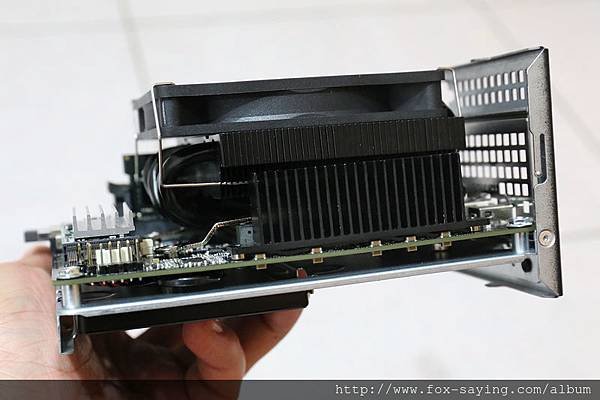

可以看到彎板情況不在了


直接隨手燒一下,同用使用 AIDA64 的穩定性測試來進行

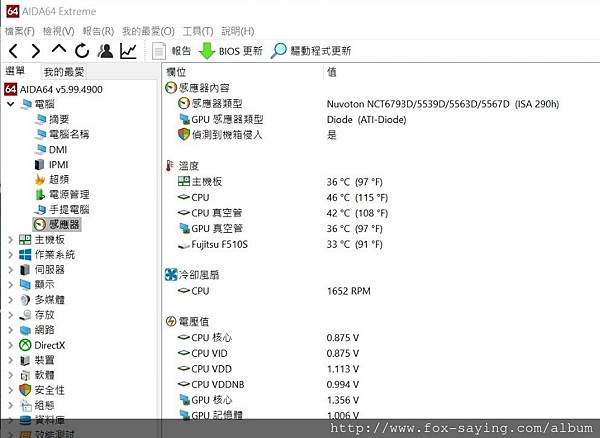

起始溫度


直接把 CPU 與 GPU 選項都給勾了來測試試

與上次一樣燒個 20 分鐘看看

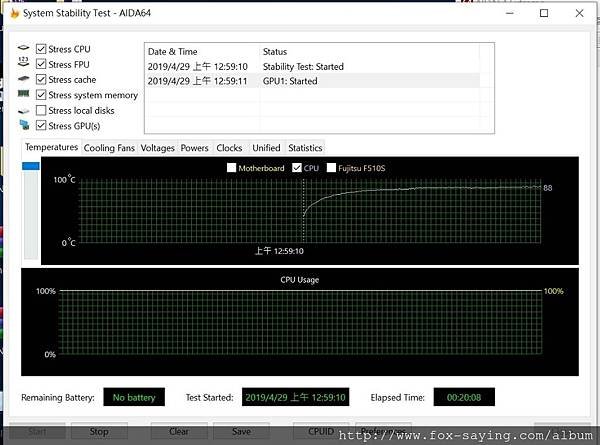

燒機最高溫88度

比起上次隨便跑都 97 度好太多了 !!!!

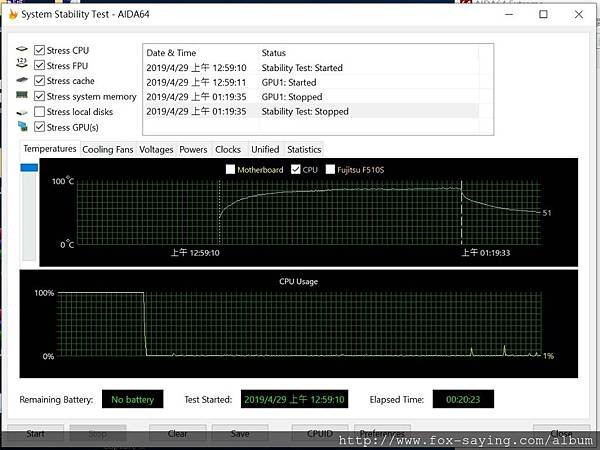

六分鐘後降回51度

燒 6分鐘.jpg

結果出來了

原罪就是無強化背板造成板彎後影響散熱

同樣的情況也會出現在

ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

也就是說 ID-COOLING 系列在原始設定狀態並不適合安裝在 DeskMini A300 系列

您需要給它一塊強化背板才能讓它展現真正實力

至於 Deskmini 的其它使用 Intel 系列的主機則因為 Iintel 的 CPU 座本身就有強化底板設計

所以影響就沒那樣強烈 (當然了~如果有能力找一快超薄的金屬底板加上去會更好)

以上報告完畢
