ASM2362 是 ASMedia 近期推出的第一代 PCI Express to USB3.1 橋接晶片

可於 PCI Express Gen3 x2 及 USB3.1 Gen2(SuperSpeedPlus) 之間提供高達 10Gbps 頻寬的橋接

適用於 M.2 NVM Express SSD 外接使用

支援 UASP,讀/寫傳輸性能最高可達1000MB/s

以下對一款使用 ASM2362 的 M.2 NVMe SSD 外接盒進行測試

外盒正面,上方產品名稱誤植,本產品 為 M.2 NVMe 而非 SATA 所用的 SSD 外接盒

中央為外觀單線圖,下方有 UASP、NVME、LED、10Gbps 四個圖示


外盒背面,上方大字名稱同樣被誤植成 SATA,但是下方的英文說明則是正確的

安裝說明同樣是英文,右下角貼紙印上正確的產品名稱及使用晶片類型

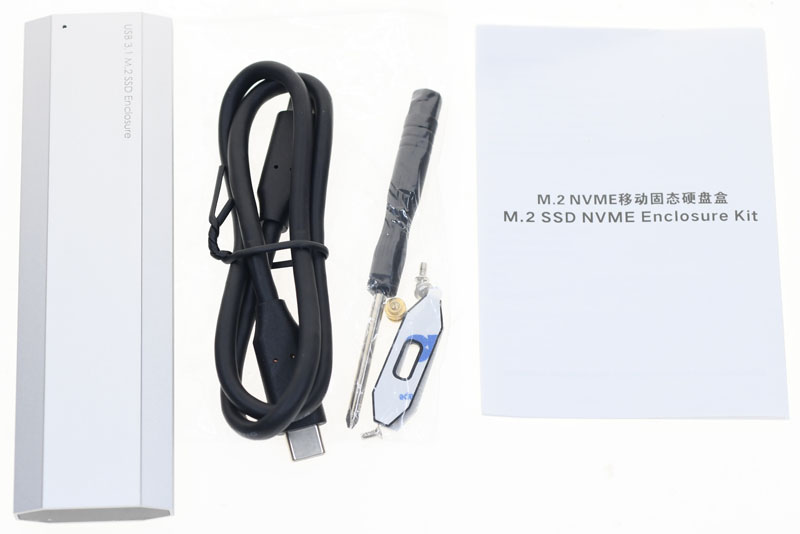

包裝內容,有外接盒本體、USB-C to USB-C高速傳輸線、螺絲起子/固定銅柱/螺絲/側面護蓋的配件包、說明書

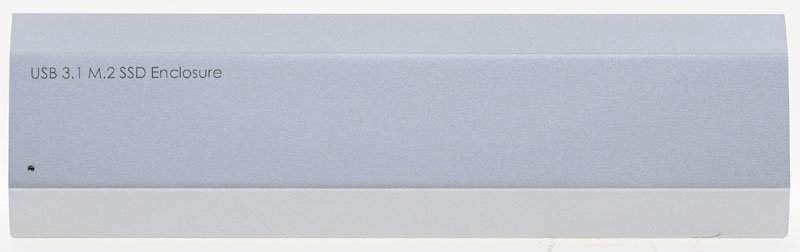

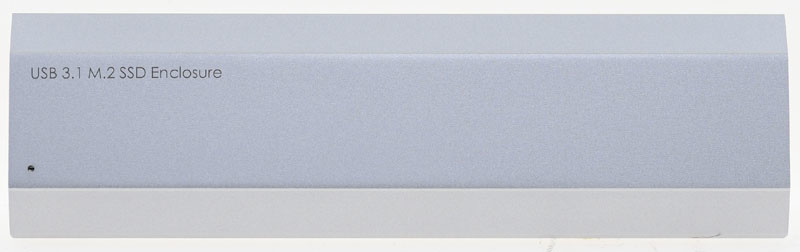

外接盒本體採銀色鋁合金製作,左上方印上USB3.1 M.2 SSD Enclosure字樣,左下方小洞是內部LED透光用開孔

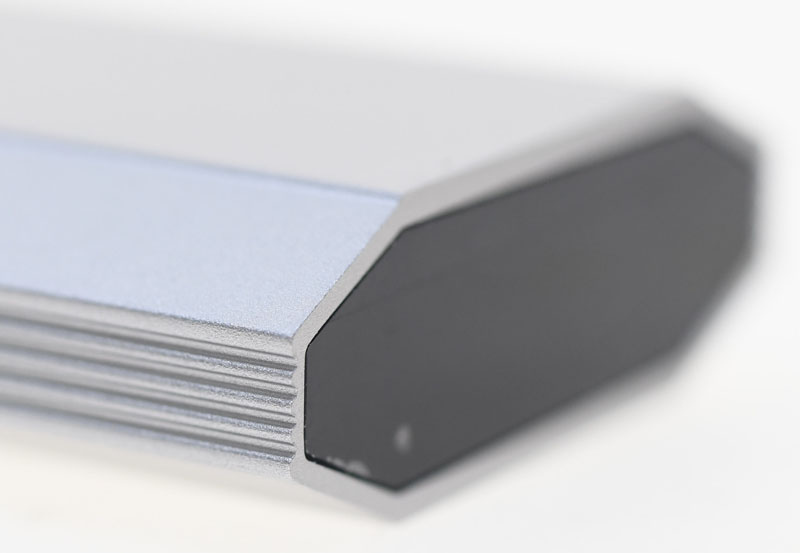

外殼左右兩邊採斜面及平行條紋溝槽加工處理

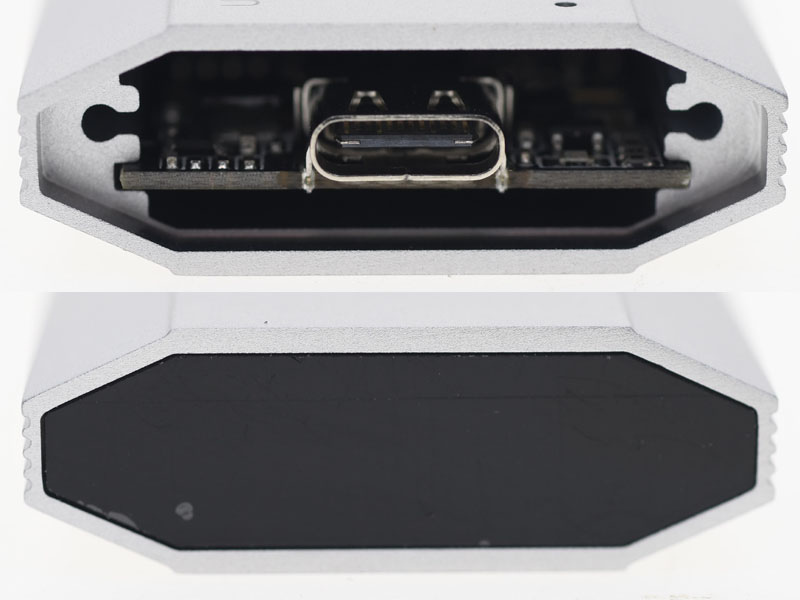

電路板裝在內部預先開好的凹槽中,另一邊的側面護蓋為固定式無法拆卸


從外殼抽出電路板


電路板本體正面,最上方為USB-C插座、ASMedia ASM2362橋接晶片、M.2 M-KEY插槽,下方預留2230/2242/2260/2280四種長度SSD的固定用孔位,其中2280用固定孔位已經預先安裝銅柱
電路板背面沒有元件

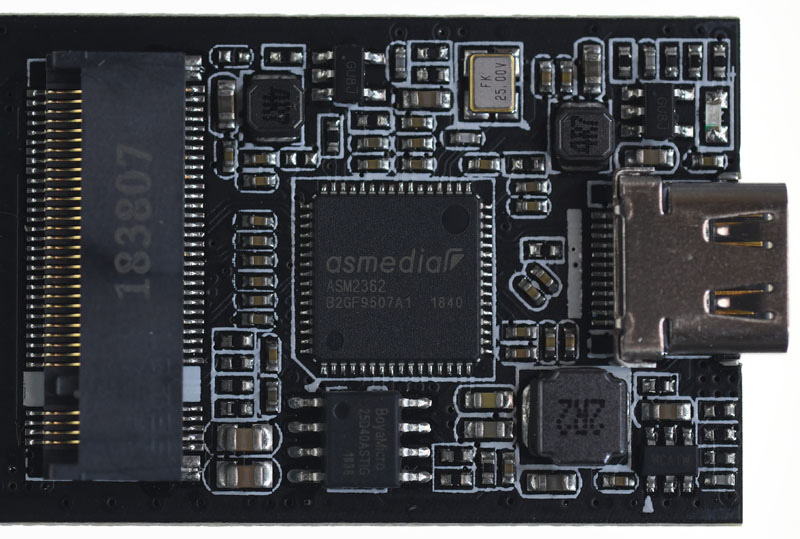

USB-C插座、ASMedia ASM2362橋接晶片、M.2 M-KEY插槽及周邊元件近照


安裝M.2 NVMe SSD,這裡採用的是三星PM961 256GB

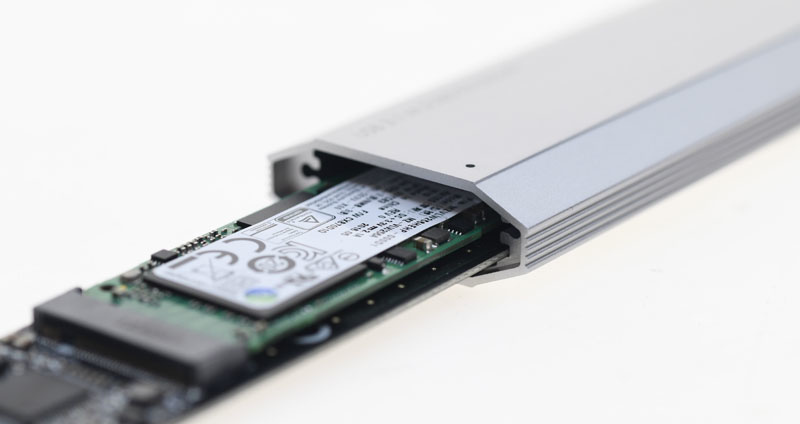

裝進外殼時發現晶片/SSD表面與外殼內面相離甚遠,配件內也沒有附上任何導熱貼片,表示晶片/SSD運作時所產生的熱量無法透過金屬外殼協助發散,會因為熱量累積造成運作降速甚至不穩定


接下來進行測試

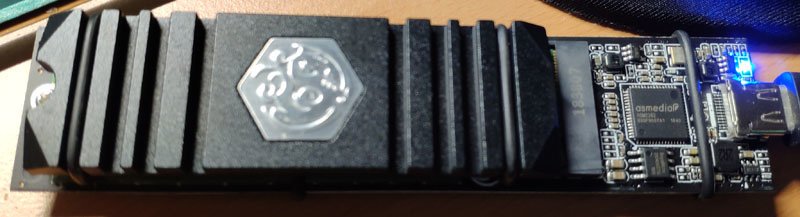

測試時,為了避免SSD過熱造成運作降速,電路板不裝進原本外殼,並在SSD另外裝上散熱片
接上時會點亮藍燈,讀寫中藍燈會閃爍


測試平台:i3-8100、ROG STRIX B360-F GAMING、使用主機板後方USB-C埠連接SSD外接盒

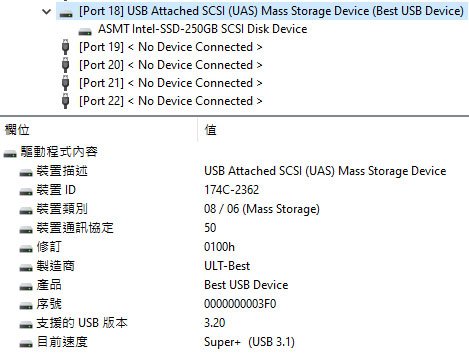

AIDA64所顯示外接盒詳細內容,產品名稱為BEST USB DEVICE,裝置描述為USB Attached SCSI(UAS)大量存放裝置,傳輸速度為Super+(USB3.1)


AIDA64所顯示的磁碟裝置詳細內容,型號部分有點奇怪,明明是三星PM961 256GB,卻顯示成ASMT Intel-SSD-250GB

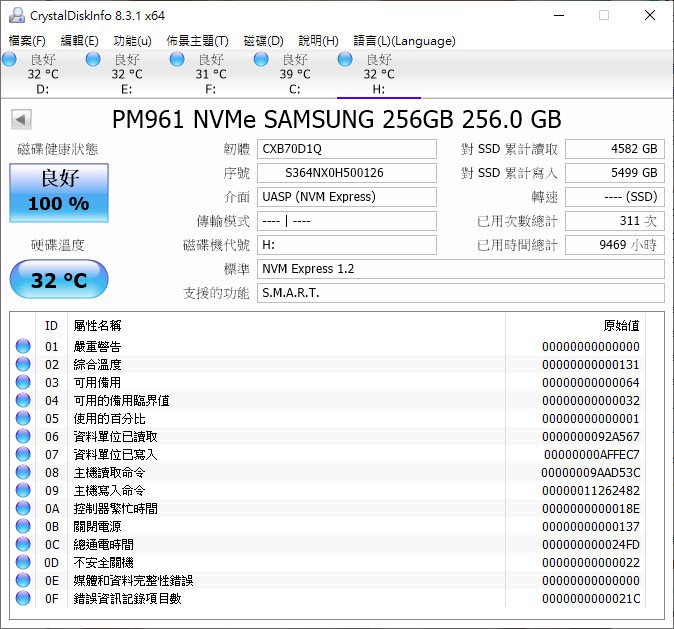

CrystalDiskInfo顯示的資訊,SSD型號正確,介面顯示為UASP(NVM Express)

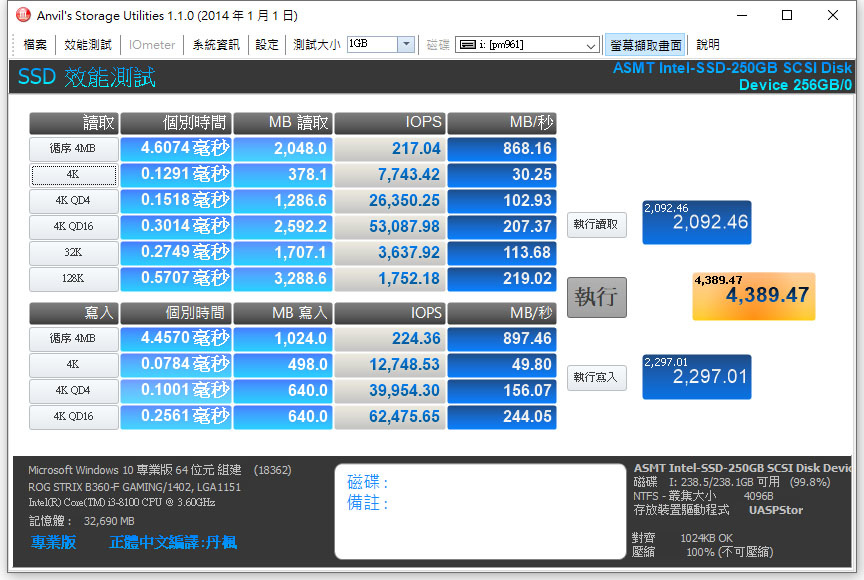

Anvil’s Storage Utilities測試結果

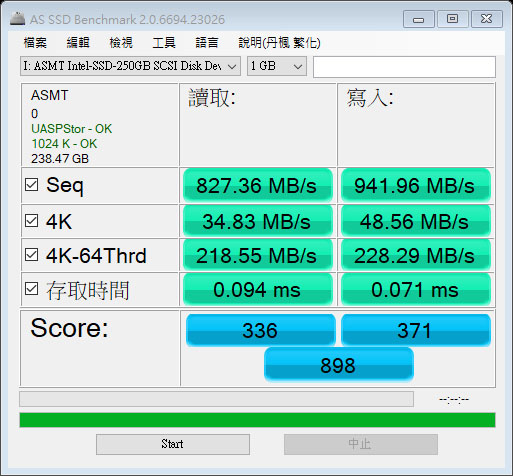

AS SSD Benchmark效能測試-MB/s

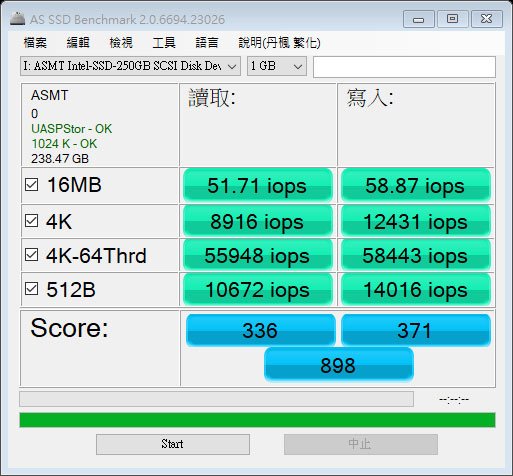

AS SSD Benchmark效能測試-iops

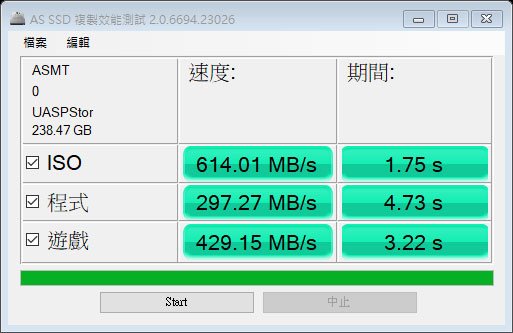

AS SSD Benchmark複製效能測試

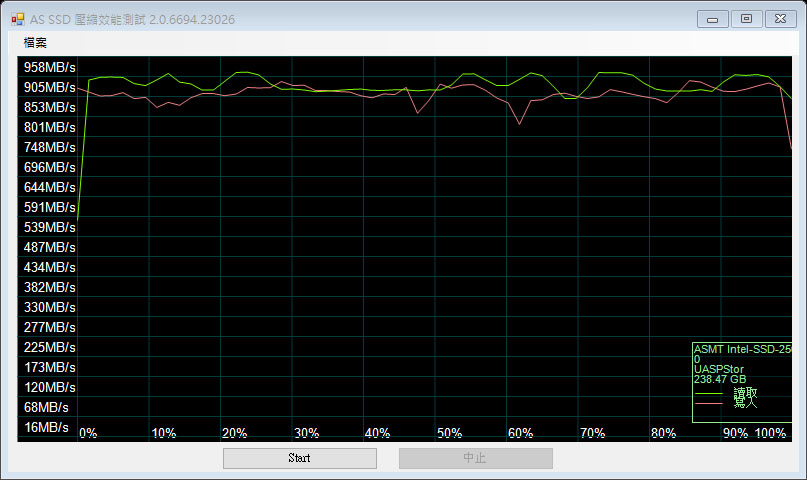

AS SSD Benchmark壓縮效能測試

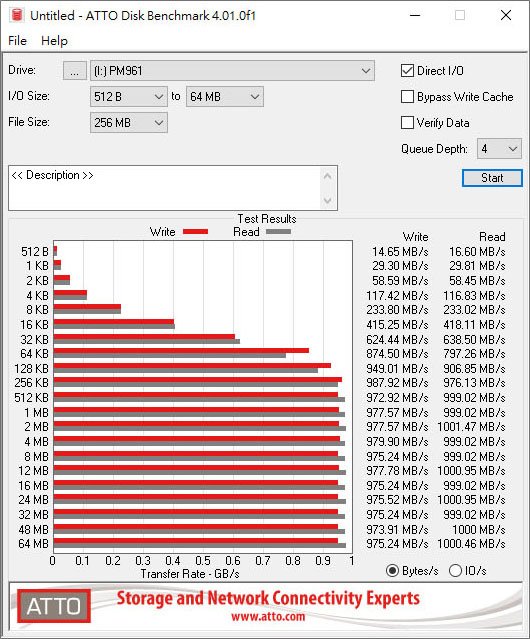

ATTO Disk Benchmark測試-MB/s

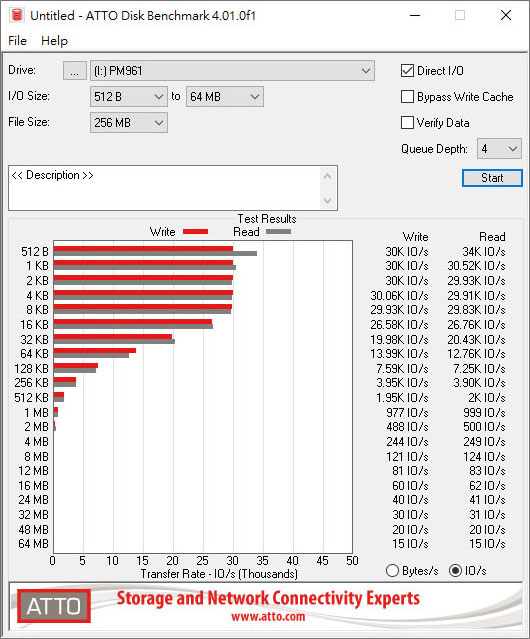

ATTO Disk Benchmark測試-iops

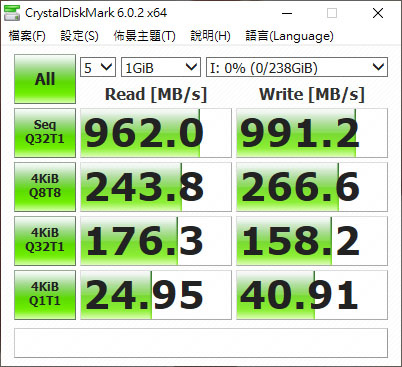

CrystalDiskMark測試結果

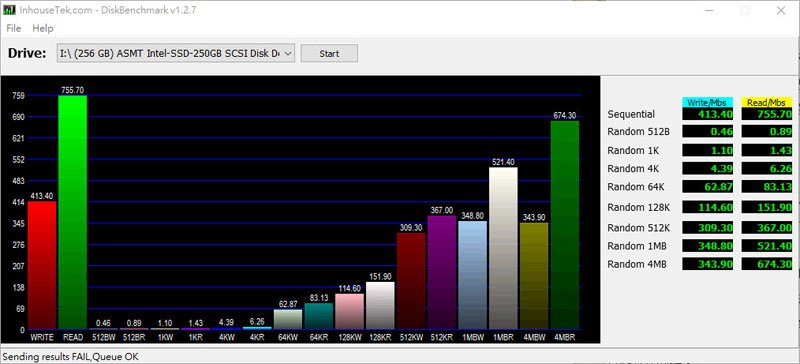

InhouseTek DiskBenchmark測試結果

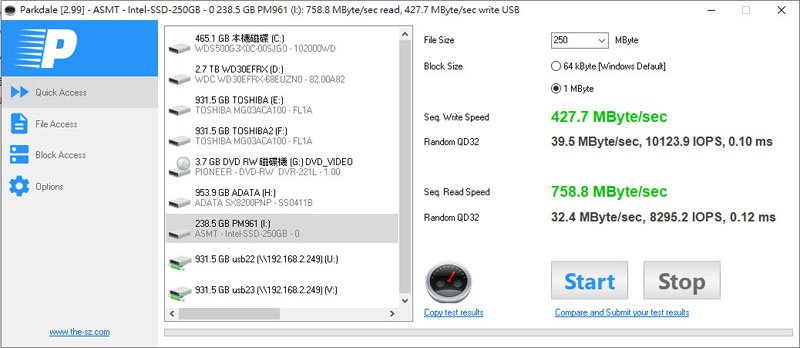

Parkdale測試結果

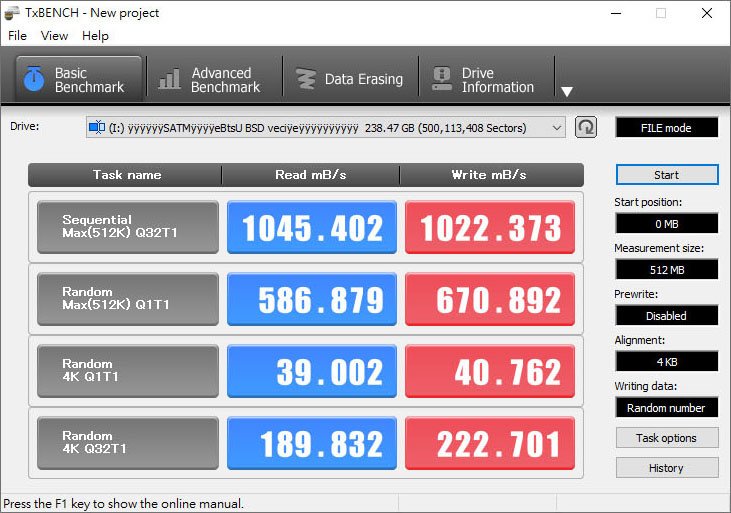

TxBENCH測試結果

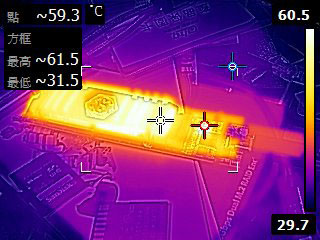

測試中溫度,ASM2362晶片本身溫度達61.5℃,有裝散熱片的PM961為59.3℃



總結:
繼JMicron JMS583後,ASMedia也推出ASM2362來爭取USB3.1 Gen2 to M.2 NVMe SSD外接盒的市場,搭配速度不差的SSD也可以撐滿整個USB3.1 Gen2的10Gbps頻寬,讀寫均接近1000MB/s,不過目前採用ASM2362的外接盒產品還沒有很多,顯示名稱與裝置辨識還需要透過韌體修正,產品的外接盒結構也需要針對晶片及SSD的散熱進行最佳化

報告完畢,謝謝收看
