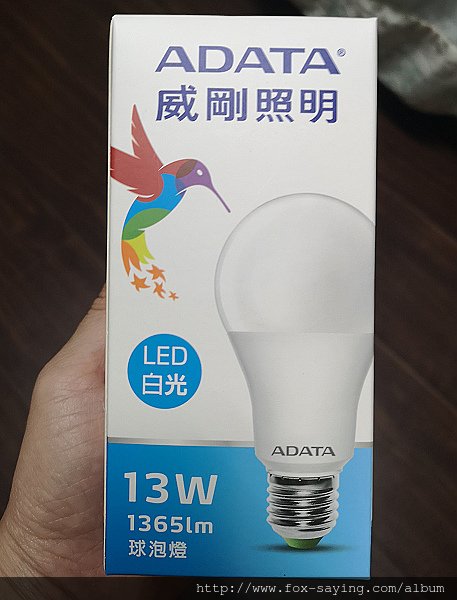

過去狐仔在跟大家介紹台灣精品館時就有特別介紹過 ADATA 的 LED 產品
有興趣大家可以回顧一下

(繼續閱讀...)

傻瓜狐狸 發表在 痞客邦 留言(0) 人氣()

現代住家中電腦/電視/音響/冰箱等大小電器越來越多，加上天氣越來越炎熱，空調使用率也大幅增加，都讓住宅整體用電量往上增加，但台電入戶電表及電費單只能記錄整間房屋或整個樓層的用電度數累積，假使要針對單一房間或單一設備測試其耗電量時該怎麼辦呢?坊間有可以串接在電器電源線插頭上的電功率量測器/智慧插座，對於具有可插拔插頭的電器較為方便，但對於整個房間全部插座的用電測量或是沒有使用插座的冷氣，就派不上用場，以下介紹的是透過自己動手做的方式，從住家配電盤端/開關箱直接測量單一設備或迴路整體的用電狀況

警告訊息：
下面說明的連接安裝有風險，若是連接或操作錯誤，會造成感電、財物損失、人身安全危害，請自行斟酌是否要加裝，加裝時建議請有相關經驗的人員，在完全斷電及充分防護措施下進行


(繼續閱讀...)

傻瓜狐狸 發表在 痞客邦 留言(0) 人氣()

sanwa PC7000數位電表特色：
1.相容IEC61010-1 CAT.III 600V/CAT.II 1000V安全設計規範，並使用遮斷容量(breaking capacity)高的保險絲
2.DCV/ACV/DCA/ACA/歐姆檔顯示位數50000count
3.DCV可切換顯示位數500000count
4.Hz顯示位數99999count
5.數字更新5次/秒(50000count下，500000count下1.25次/秒)，長條圖更新60次/秒，反應快速
6.雙顯示，可在測量電壓/電流時顯示頻率，或是同時顯示電壓/電流中的交流成分及直流成分
7.True RMS真實方均根，顯示正確AC數值
8.DC+AC疊加信號測量顯示
9.含有低通濾波器的ACV檔，對於變頻驅動電路可正確量測電壓
10.可測量分貝dBm，並可改變等效阻抗參數
11.電壓解析度：0.001mV(DCV)、0.01mV(ACV)
12.頻率量測可調感度
13.電容檔量測範圍：0.01nF至25mF
14.自動量程波峰擷取模式，取樣時間0.8mS
15.自動量程MAX(最大值)/MIN(最小值)/AVG(平均值)記錄
16.自動量程相對值模式
17.螢幕具備LED背光，低光源環境下可輕鬆看見螢幕顯示數值
18.K態熱電偶溫度測量功能(溫度-50℃至1000℃)
19.具備電腦連線功能，可用KB-USB7傳輸線(選購)及PCLink7軟體(選購)來將電表記錄資料傳送至電腦

規格：
主顯示幕：
DCV/DCmV/ACV/ACmV/DCA/DCmA/DCµA/ACA/ACmA/ACµA/電阻檔：50000count
DCV/DCmV：500000count
Hz：99999count
二極體檔：20000count
溫度：12500count(℃)/22820count(℉)
nS/dBm/Duty Cycle：9999count
電容檔：5000count
長條圖：41格
副顯示幕：ACV/ACmV/ACA/ACmA/ACµA：5000count，頻率/環路電流% 4-20mA：9999count
更新速率：數字5次/秒(50000count)、1.25次/秒(500000count)，長條圖60次/秒
低電壓顯示：電池電壓降到7V以下顯示
AC測量方式：真實方均根(True RMS)
供電：006P/6LR61 9V電池，電池壽命約100小時(DCV測量模式下)
電力消耗：58mW(一般)、72mW(LPF ACV檔位)、0.63mW(省電自動關機下)
省電自動關機：未操作17分鐘後自動關閉
安全規範：IEC61010-1/IEC61010-2-030/IEC61010-2-033/IEC61010-031、CAT.III 600V、CAT.II 1000V
尺寸：175x80x40mm(無保護套)、184x86x52mm(有保護套)
重量：360克(無保護套)、430克(有保護套)

外盒正面

外盒側面

外盒側面，有PC7000的型號

內容物一覽，有PC7000數位電表(含保護套)本體、TL-23a探棒一組、K態熱電偶量測頭一組、文件一份

文件內有日/英文使用說明書、PC7 LINK手機版下載網址、出廠校正檢查合格證、說明書附註說明

sanwa TL-23a探棒組，CAT.III耐壓600V(保護套)/CAT.II 1000V(探棒)，耐電流10A

尖端處有可移除絕緣保護套，套上保護套後探棒只會露出尖端部分，避免量測時造成短路

與前一代PC5000隨附探棒比較起來，PC7000的TL-23a看起來比較單薄

兩組探棒電表端插頭也有差異，PC5000隨附探棒的插頭比較大，且可以360度任意旋轉

K態熱電偶量測頭K-250PC，使用時直接插入電表，並轉到溫度檔就可測量

PC7000數位電表本體，外圈灰色部分是專屬保護套

電表後面有立架，可讓電表以一角度傾斜，方便讀取螢幕數據

PC7000的顯示幕在開機後會點亮所有字元進行自我檢測，一秒後進入正常模式

功能按鈕及檔位選擇轉盤
SELECT：量測檔位功能切換，各檔位中以藍色字顯示的，可使用此按鍵循環切換，長按點亮螢幕背光
RANGE HOLD/dBm-Ω：手動選擇量程，長按恢復自動量程，ACV/ACmV dBm測量模式下切換等效阻抗
△REL/500000：相對值量測，長按在DCV/DCmV下切換50000count/500000count顯示
CAPTURE：瞬間峰值擷取模式，可擷取維持時間大於0.8mS的電壓/電流峰值，擷取過程中若有新的最大/最小值，電表會發出嗶聲並更新顯示值，量測中短按按鍵切換最大/最小值顯示，長按按鍵可退出擷取模式，此模式下可使用自動量程，並且會關閉省電自動關機功能
REC：最大/最小/平均值記錄模式，測量中短按可啟動，當偵測到新的最大/最小值時電表會發出嗶聲並更新顯示值，記錄模式中短按按鍵可交替顯示最大/最小/平均值，長按按鍵可退出記錄模式，此模式下可使用自動量程，並且會關閉省電自動關機功能
HOLD：量測中按下可保持目前顯示的數值，此時顯示幕數值將不會變動，再按一下可解除保持
當儀表進入省電自動關機時，按下SELECT/RANGE HOLD/△REL/HOLD鍵可喚醒電表
按著”SELECT”並將電表開機，電表自檢完會顯示”dSAPO”，放開”SELECT”按鍵，此時電表取消省電自動關機功能
按著”RANGE HOLD”並將電表開機，電表自檢完會顯示”dSbEEP”，放開”RANGE HOLD”按鍵，此時電表取消導通測試/探棒插入錯誤以外的蜂鳴器嗶嗶聲

探棒插座，最左邊兩個紅色是A、mA/µA電流插座，黑色是共同插座(黑色探棒)，最右邊紅色是量測除電流外其他功能的插座，A、mA/µA插座均具備保險絲保護

PC7000(左)與PC5000(右)的比較，這部PC5000從2001年一直用到現在，外觀已略顯滄桑

PC7000(左)與PC5000(右)功能按鈕與檔位轉盤的差異

PC7000(左)與PC5000(右)插孔排列的差異

PC7000後方的光通信單元保護蓋，有一條綁繩固定在保護套上的洞

保護蓋中央是磁鐵，如果垂直表面是鐵等可以被磁吸的，可用此磁鐵將電表懸吊在該垂直表面上

PC7000(左)與PC5000(右)保護套背面的比較，可以看到PC5000採用傳統吊掛孔的設計

PC7000保護套後方左右兩個溝槽可以收納探棒

同樣PC5000保護套後方也有可以收納探棒的溝槽

將保護套移除後的樣子

從側面看保護套被移除的樣子

背面立架打開，有一螺絲固定的可拆卸背蓋，裡面有9V電池及mA/µA檔、A檔所使用的保險絲，都是屬於快速熔斷型保險絲，以保護電表

如果要讓PC7000具備電腦連線功能，就需要買USB光通訊線，通訊模組外盒正面上面有紅底白字sanwa字樣，下面寫CABLE For PC Link 7 SYSTEM

光通訊線外盒側面有印型號KB-USB7

光通訊線用氣泡袋裝著，上面標籤說明此條KB-USB7只能給PC7系列電表及PC Link 7連線軟體使用

KB-USB7光通訊線，盒子部分扣在電表後端，透過紅外線發光及接收二極體，以隔離方式連接電表與通訊線

取下PC7000後方光通訊單元保護蓋，露出裡面的紅外線收發埠

將KB-USB7的盒子部分扣在電表紅外線收發埠上

PC7000與KB-USB7組合完成圖

PC5000使用的KB-RS2光通訊線(左)與PC7000使用的KB-USB7光通訊線大小比較，KB-RS2使用螺絲固定在電表上，介面為RS-232C

PC5000(左)與PC7000(右)安裝光通信線的位置不同，PC5000在電表背面中央立架下，PC7000在電錶背面上方

LPF ACV測量檔位，同時測量經過LPF處理的ACV及頻率，按下”SELECT”可切換ACV、Hz顯示的位置，需手動切換電壓範圍，頻率部分可自動切換10Hz-440Hz(5-500V)、10Hz-200Hz(1000V)，可以手動改變ACV檔位來調整頻率量測敏感度

ACV/Hz/dBm測量檔位，測試一般ACV、頻率、分貝(dBm)，按下”SELECT”可切換主/副量測顯示，具有自動電壓範圍切換，也可以透過切換ACV檔位來調整頻率量測的敏感度，最低頻率為10Hz，最高頻率分別為200kHz(5V)、100kHz(50/500V)、10kHz(1000V)

dBm模式下可以設定等效阻抗4/8/16/32/50/75/93/110/125/135/150/200/250/300/500/600/800/900/1000/1200Ω，並同時顯示dBm及Hz

DCV/DCV+ACV/DC+AC疊加V測量檔位，可測量純直流、電壓中直流成分/交流成分、直流+交流疊加電壓，純直流電壓測量時可以開啟500000count顯示，按下”SELECT”可切換顯示直流成分電壓+交流成分電壓、直流+交流疊加電壓+交流成分電壓，具有自動電壓範圍切換

DCmV/DCmV+ACmV/DC+AC疊加mV測量檔位，可測量更小的純直流、電壓中直流成分/交流成分、直流+交流疊加電壓，純直流電壓測量時可以開啟500000count顯示，按下”SELECT”可切換顯示直流成分電壓+交流成分電壓、直流+交流疊加電壓+交流成分電壓，此檔位僅有500mV一個電壓範圍

這一個檔位還具備頻率/Duty Cycle%測量，可以測量邏輯準位(3-5V)的頻率及任務週期百分比，同樣按下”Select”切換顯示，頻率範圍從5Hz至1MHz，任務週期百分比可從0.1%-199.9%(5Hz-500kHz的方波)

ACmV/Hz/dBm測量檔位，測試更小的ACmV、頻率、分貝(dBm)，按下”SELECT”可切換主/副量測顯示，此檔位僅有500mV一個電壓範圍，頻率最低為10Hz，最高為200kHz，dBm模式下也可以設定等效阻抗，並同時顯示dBm及Hz

Ω/導通/nS測量檔位，可測量電阻、導通、電導，電導是表示物質傳輸電流能力強弱的一種測量值，電導是電阻的倒數(S=1/Ω，nS=1/GΩ)，單位是西門子/公尺(S/m)，電阻量測範圍最高至50MΩ，導通測試蜂鳴器動作範圍為20-200Ω，反應時間小於100µS，電導為99.99nS單一量測範圍

溫度測量檔位，插上K-250PC溫度探棒可以顯示探棒頭端溫度，按下”SELECT”切換攝氏℃與華氏℉，測量範圍-50-1000℃/-58-1832℉

電容/二極體測量檔位，可測量電容及二極體，按下”SELECT”可切換電容/二極體量測

DCmA/DCmA+ACmA/DC+AC疊加mA/ACmA+Hz測量檔位，可測試mA等級的純直流電流+儀器環路電流百分比/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率，純直流電流部分可同時顯示%4-20mA儀器環路電流百分比(4mA=0%，20mA=100%)，此檔位有50mA及500mA兩個自動電流範圍切換，可透過切換電流檔位來調整頻率量測的敏感度，最低為10Hz，最高為10kHz

同一檔位下，將紅色探棒插入最左邊A的位置，就自動切換成DCA/DCA+ACA/DC+AC疊加A/ACA+Hz測量檔位，可測試最高10A的純直流電流/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率，此檔位有5A及10A兩個自動電流範圍切換，可透過切換電流檔位來調整頻率量測的敏感度，最低為10Hz，最高為3kHz

DCµA/DCµA+ACµA/DC+AC疊加µA/ACµA+Hz測量檔位，可測試µA等級的純直流電流/直流電流+交流電流/直流+交流疊加電流/交流電流+頻率，此檔位有500µA及5000µA兩個自動電流範圍切換，可透過切換電流檔位來調整頻率量測的敏感度，最低為10Hz，最高為10kHz

使用中長按”SELECT”可以啟動顯示幕背光，15秒後會自動關閉，也可以長按按鍵手動關閉

按下”CAPTURE”啟動瞬間峰值擷取模式，可擷取維持時間大於0.8mS的電壓/電流峰值，擷取過程中若有新的最大/最小值，電表會發出嗶聲並更新顯示值，擷取中短按按鍵切換最大/最小值顯示，長按按鍵可退出擷取模式，此模式下可使用自動量程，並且會關閉省電自動關機功能

按下”△REL”可啟動相對值量測，會把目前電表量測數值歸零，並在旁邊顯示”△”，可用來設定參考基準後依此作為偏差量測量使用，此功能也可與最大/最小/平均值記錄模式一起使用

按下”REC”啟動最大/最小/平均值記錄模式，測量中短按可啟動，當偵測到新的最大/最小值時電表會發出嗶聲並更新顯示值，記錄中短按按鍵可交替顯示最大/最小/平均值，長按按鍵可退出記錄模式，此模式下可使用自動量程，並且會關閉省電自動關機功能

若是把檔位轉在電流檔及溫度檔以外的檔位，但紅色探棒卻插在電流測試插孔(A、mA/µA)上，此時顯示幕會顯示”InErr”及發出急促嗶聲提醒使用者探棒連接錯誤，避免有損壞電表的可能，若電池快要沒電，即使探棒連接正確，該警告訊息也可能會被誤觸發，只要更換新電池就可以排除


報告完畢，謝謝收看

使用AD584電壓基準源
上方2.5V基準數值與Fluke 289顯示數值比較，差異值為-0.00188V
上方2.5V基準數值與PC5000顯示數值比較，差異值為-0.00118V/-0.00126V
上方2.5V基準數值與PC7000顯示數值比較，差異值為-0.00288V/-0.00305V

上方5V基準數值與Fluke 289顯示數值比較，差異值為-0.00142V
上方5V基準數值與PC5000顯示數值比較，差異值為0.00272V/0.00257V
上方5V基準數值與PC7000顯示數值比較，差異值為0.00062V/0.00054V

上方7.5V基準數值與Fluke 289顯示數值比較，差異值為-0.0044V
上方7.5V基準數值與PC5000顯示數值比較，差異值為-0.0024V/-0.0022V
上方7.5V基準數值與PC7000顯示數值比較，差異值為-0.0054V/-0.0063V

上方10V基準數值與Fluke 289顯示數值比較，差異值為-0.00147V
上方10V基準數值與PC5000顯示數值比較，差異值為0.00053V/0.00073V
上方10V基準數值與PC7000顯示數值比較，差異值為0.00347V/0.00397V

差異以百分比呈現，各電壓差異最小及第二小的以紅字進行標示

PC7000(左)/PC5000(中)/Fluke 289(右)三個表探棒並聯，同時供應相同電壓下的數值比較


PC5000的10V最準，總變化範圍為0.104%，PC7000的5V最準，總變化範圍為0.133%，FLUKE 289表現在伯仲之間，最大變化範圍0.103%
