不知不覺間

我換裝 Crosshair IV Formula 也一年多了

AMD 總算把晶片組往上再提高一級

推出了990FX

在眼見離推土機上市的九月越來越近

各家主機板廠也不斷推出這一系列的主機板來搶市

其中最讓我中毒的不外是ASUS的ROG系列


所以當它上市時...我還是忍不住把它帶回家了(我真沒用orz)

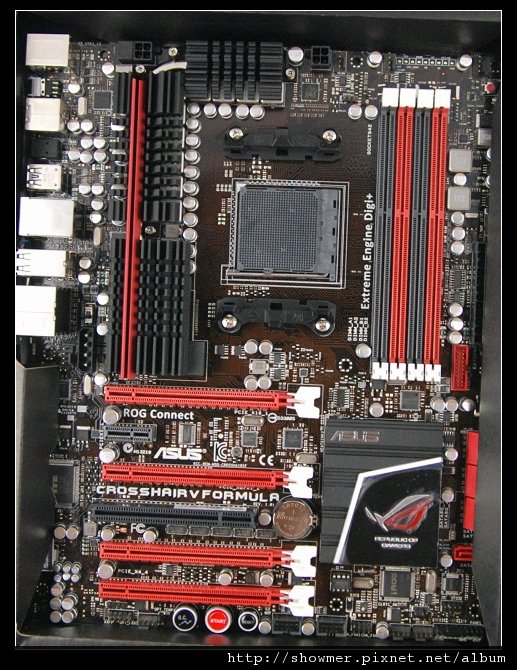

大家請看...期待已久的 Crosshair  V  Formula

(外箱那種無聊照片就把它給丟了吧)


整張主機板看起來仍是非常的有氣勢

來稍細看一下

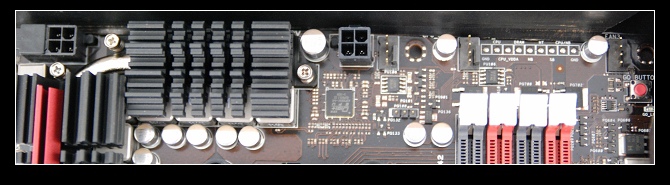

ATX_12V為雙輸入設定...其中一個支援到8pin

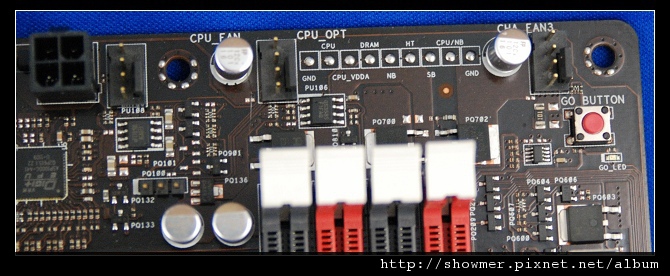

電壓量測的金屬接點在本板仍存在著

紅色的開關為Go Button鈕

4pin旁的晶片可以看到為ASUS自行開發的Digi EPU+VRM控制晶片

官方宣稱功能提供更高效率及精準的電源控制及管理

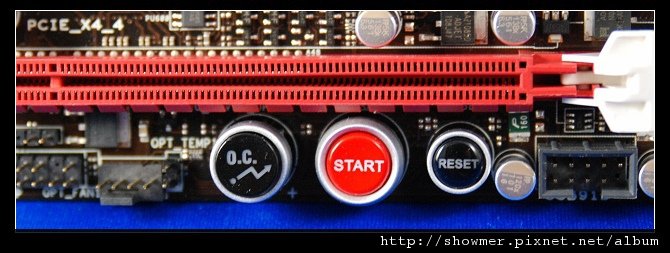

裸測時便利的快速按鈕也仍被保留著

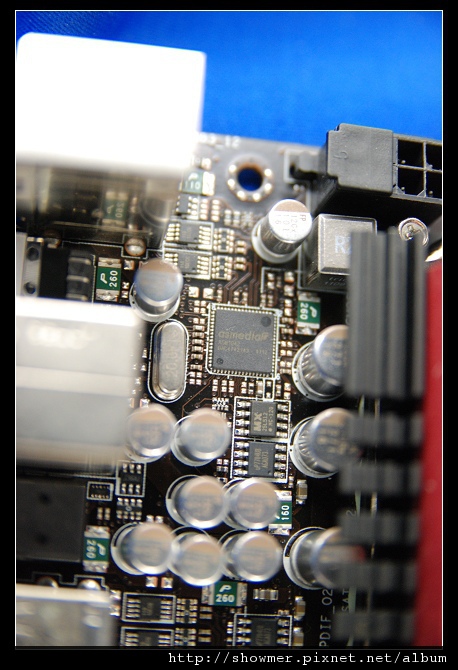

USB3.0的部份則改使用Asmedia的產品

在此主機板上共有三顆

此為前置面板專用的兩個接口


背後I/O的部份則裝設了兩顆( 另一顆被檔住拍不到)

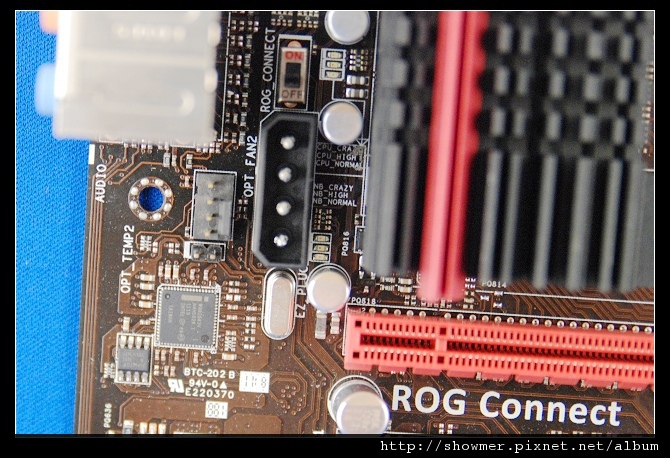

ROG Connect改為指撥式

網卡採用intel家的Gb級網卡

加強供電給顯卡的大4PIN接頭旁邊可以看到一些小字

那是主機板上SMD式LED的功能說明(後面試玩時再拍給大家看)

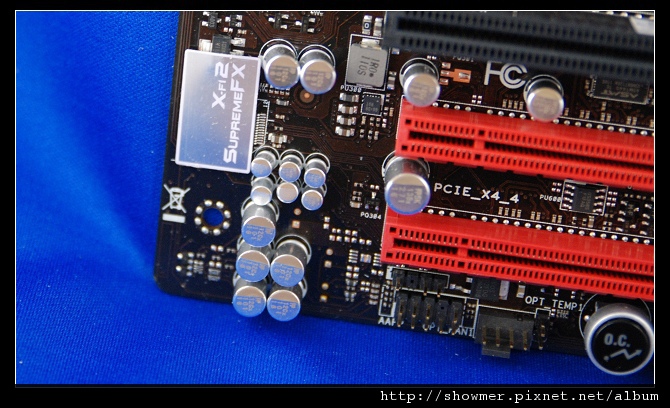

音效卡的部份則是使用realtek出品的ALC889

且有創新未來的音場軟體支持^^

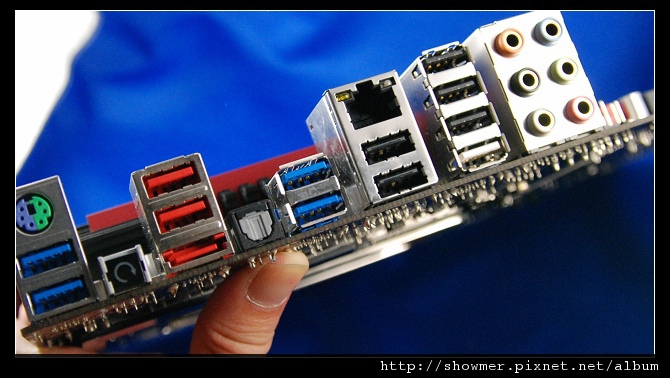

背面的i/o仍然豐富(第一次啟動此主機板時usb介面的滑鼠與鍵盤建議插在黑色的USB處)

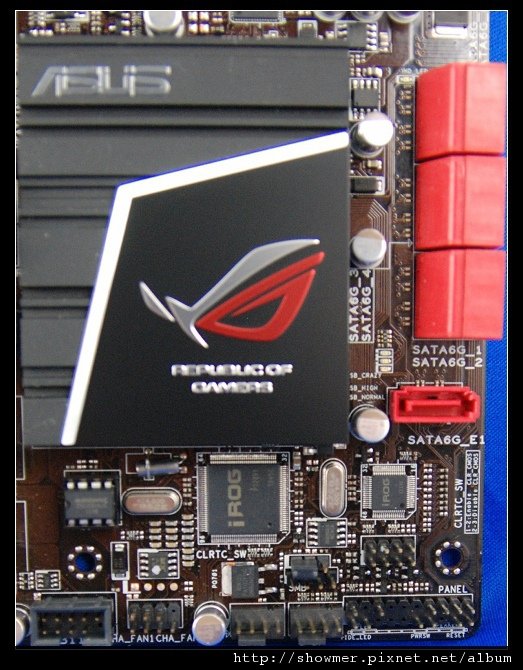

南橋散熱器頗為碩大...但其實沒什麼厚度

旁邊可見asus自行開發的iROG晶片

(您的SATA光碟機建議安裝在圖中SATA6G_E1這)

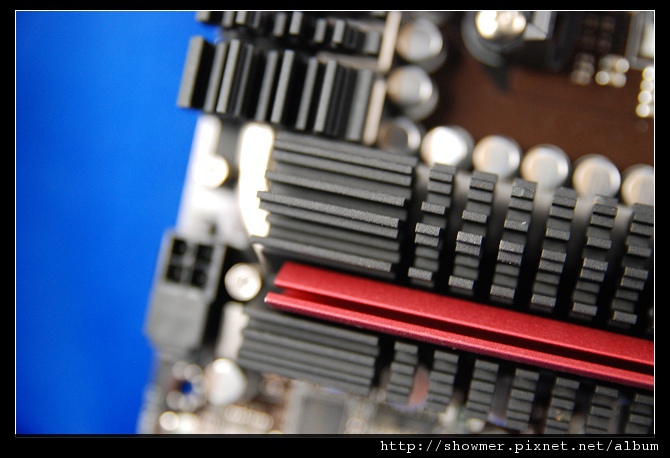

主機板上的散熱器鋁擠成型...並以噴砂處裡表面

從監控軟體這邊看起來

C4F曾發生過的北橋散熱器公差問題...在此是不會發生的

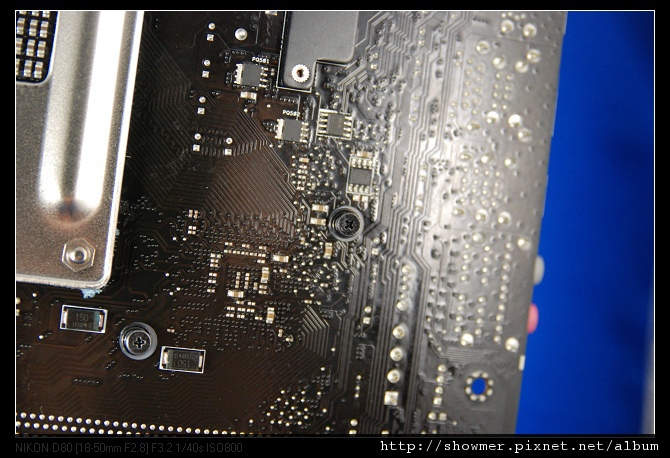

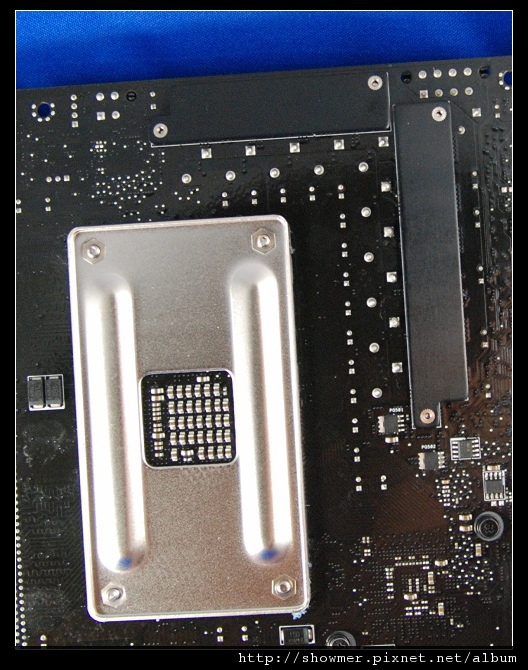

背面使用鋁片當強化背板...所有散熱器都使用金屬螺絲當扣件

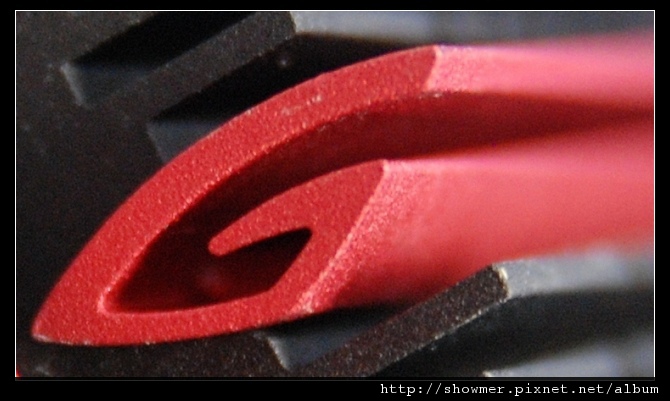

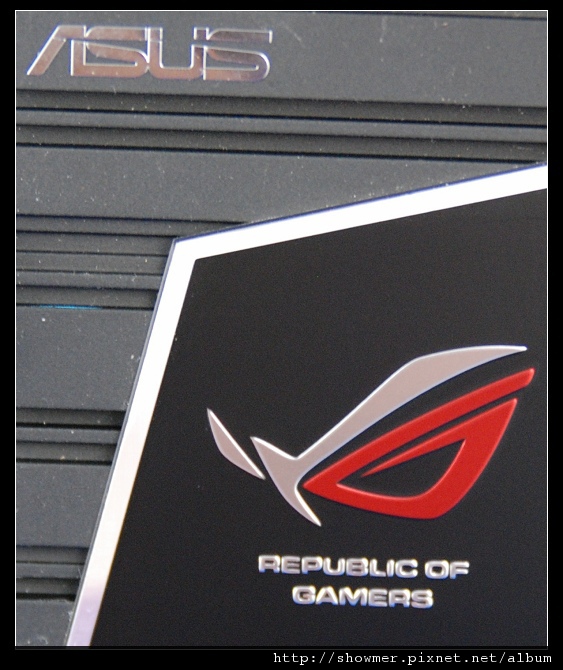

散熱器上紅色那條則是ROG精神的宣告^^


配件方面與前代C4F相比沒有多大差異

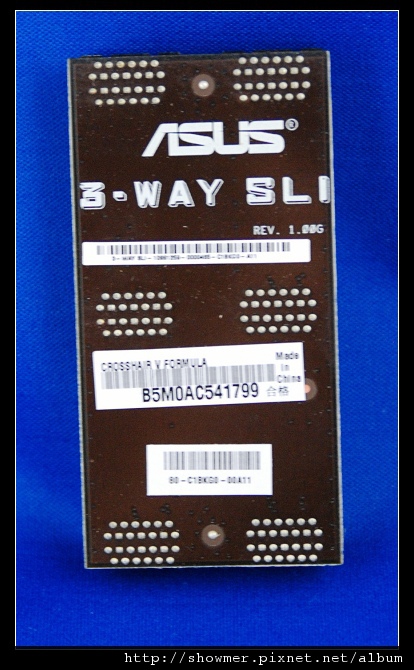

但是多了這個(沒錯!!!SLI終於在AMD平台真正解除封印了)


其他配件有想了解的朋友可到相本去看

接下來就是BIOS嚕...

BIOS整個色調也ROG風了

但其實內容跟前代主機板的BIOS內容沒有太大的差異

要硬說差在哪...大約就是可以用滑鼠來玩BIOS(雖然我還是反射性的使用KB)

也因為差異性有限...且大家其實真正在意的選項也不過那幾個

所以狐仔不把所有的Bios照片都擺出來...只選擇了幾張常用到的

順便也看一下狐仔的老1090T在這張板子上如何上到它的極限4G (我的1090T有點軟弱QQ)

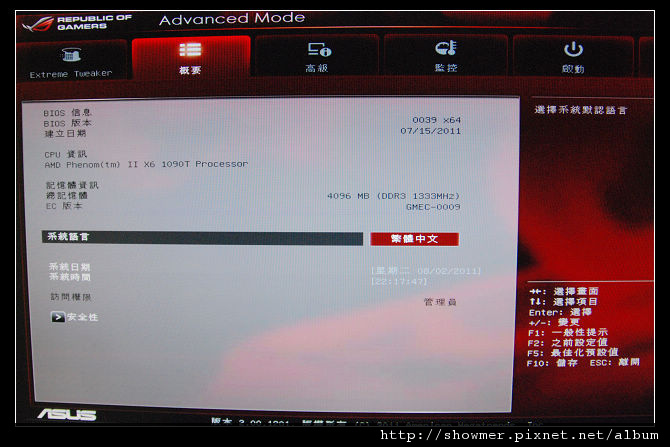

首先看到...此版BIOS已支援繁體中文了

相信對許多使用者來說會是個更簡易的開始

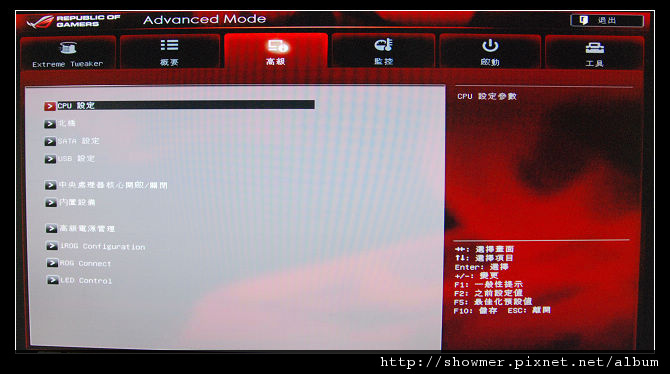

這邊是一些基礎設定項目(雖然它的大項是打著高級兩字XD)


如果是從AMD 8XX系列主機板直升上來這張主機板的話

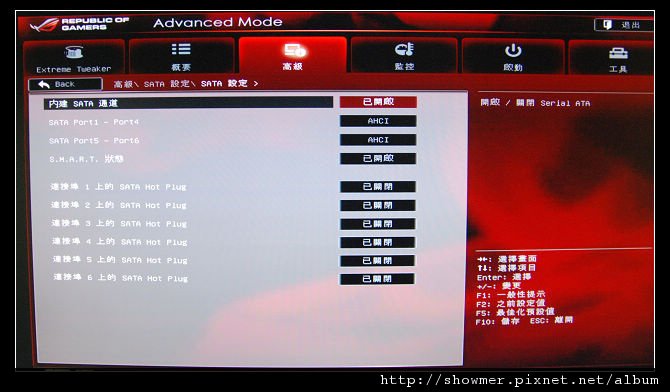

請先到此項中....將SATA項目從AHCI變更到IDE後再進行第一次開機

進到系統後安裝完Driver後再來變更回AHCI

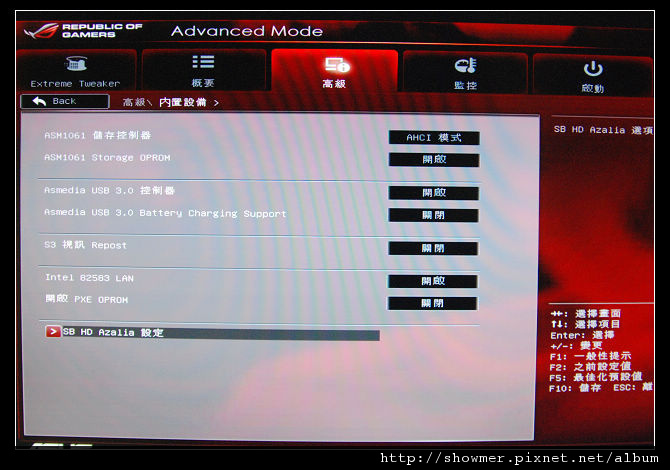

內建音效設定選項的名字不再是過去的HD Audio

而是改稱為HD Azalia

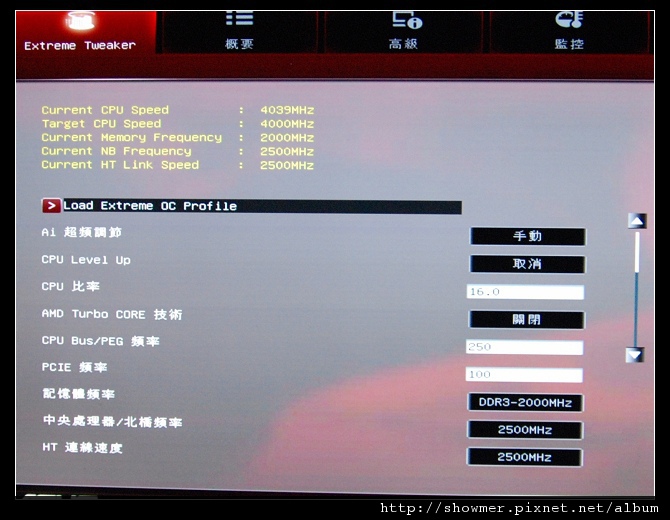

超頻設定則全部都在Extreme Tweaker中

在這邊就簡單看一下...狐仔如何把手中這顆軟軟的1090T帶到4G去(用繁中介面來給各位看^^)

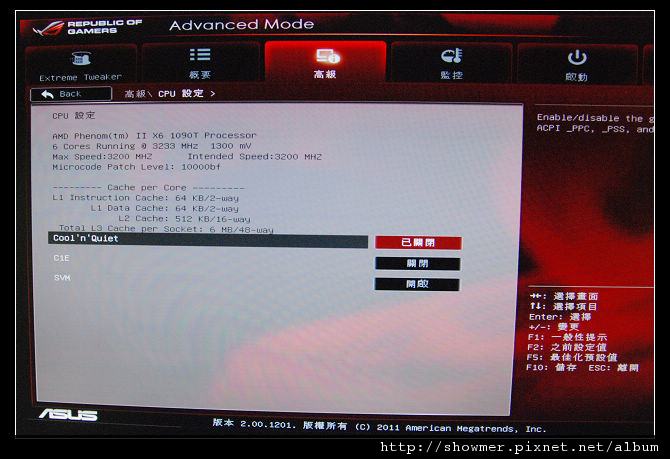

首先請先到CPU設定去把相關的省電設定都關了


然後回到Extreme Tweaker

Ai超頻調節>>>手動

CPU比率=倍頻>>>固定在你想要的倍頻 (狐仔在此使用16...事實上這顆CPU可以17*250)

AMD TURBO CORE 請務必關閉

CPU Bus/PEG 頻率 = 外頻

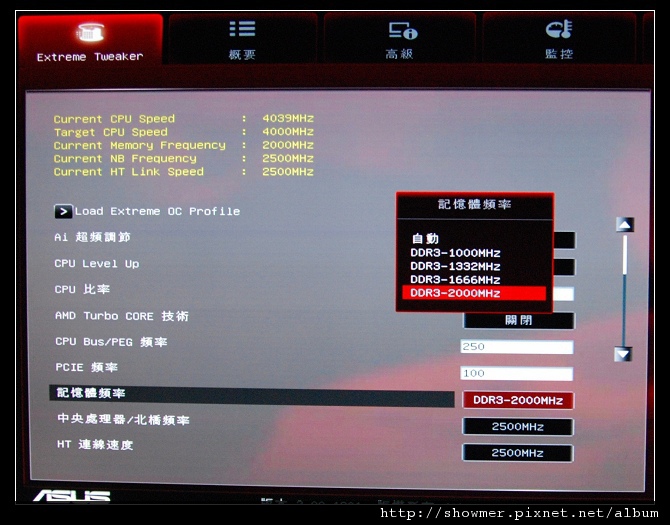

記憶體頻率選擇其實就是大家常說的除頻

如圖中所看到的...DDR3 2000 就是一些玩家口中的 1:1 (隨著外頻的增加會即時的更新)

如果手中的Ram無法到達此高度可以選擇其他除頻方式來進行

中央處理器/北橋頻率 與 HT連線速度 也是會隨著外頻更新

我選擇的是10X...所以大家看到的是10X250Mhz= 2500Mhz

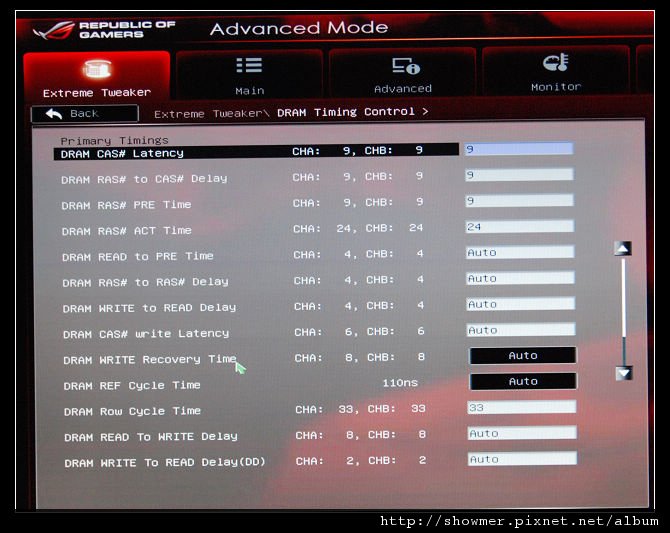

RAM的參數設定在AMD平台下請依SPD手動設定較為保險(我有用Auto出現異常過)

要提醒的...這邊使用繁中的話畫面會怪怪的...有些原始設定數自會無法顯現

改用英文版則無此問題

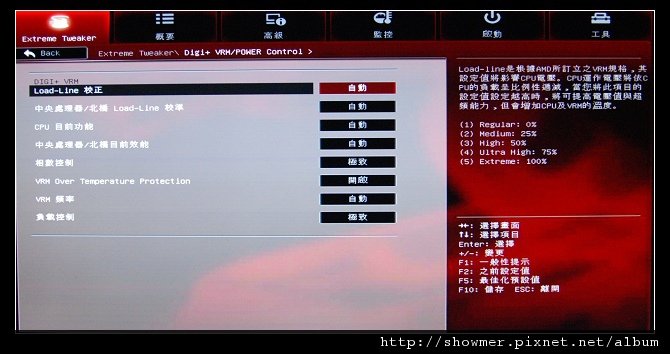

DIGI+ VRM 如無極限超頻其實可以不用碰它

讓其如圖中設定便可(C5F很強大...就算用Auto還是會讓你輕鬆衝上去)

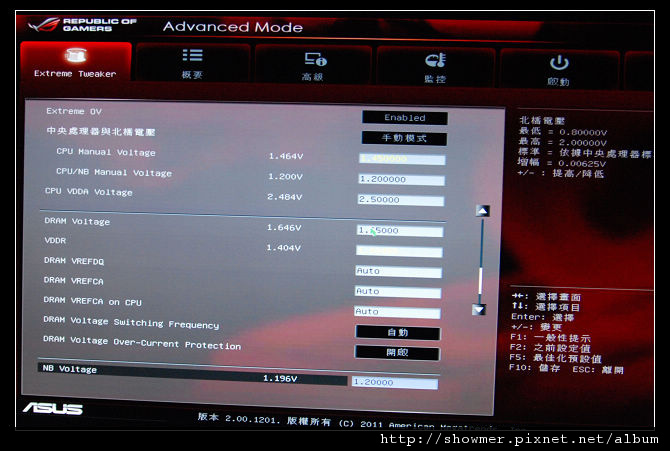

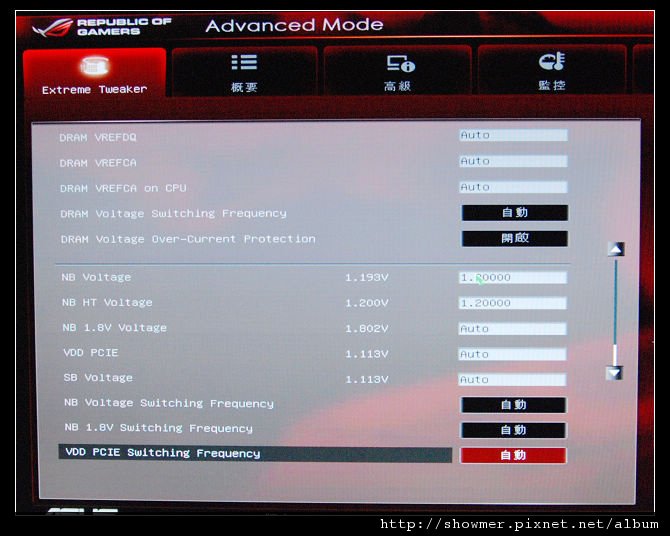

電壓部份的設定

Extreme OV >>> Enable

轉手動模式

其他部份可依圖中顯示調整電壓(電壓風險會用顏色區別)

CPU則看個別體質決定...

狐仔個人是最多加到1.35v的110%...但曾看過有某些大仔直接壓上1.55V以上



以上報告完畢...沒意外的話依此設定應該有八成的朋友可以走到一樣的頻率

再後面的測試就等待推土機的到來吧
