很久沒有碰CM家的散熱器了

這陣子討論的最火熱的應該是TPC812了

前些日子因為常有一些狐仔Blog出沒的朋友

加MSN追問我這一顆散熱器的事

所以花了點時間去弄了一顆回家

來看看...這一顆散熱器與去年Computex時

我在小房間內看到的有什麼大改變

以下的圖片是我領貨時直接現場拍的

(Sorry...最近家裡有些事件不方便在比較好的環境下拍照)

showmerDSC_3390

從包裝上不難看到...這次主打的話題是Vapor Chamber

也就是俗稱的均溫板或均熱板

這是什麼東西呢???說穿了就是板型的熱導管

但因其內容空間大了不少...故熱導效益也好上不少

當然了...這東西有優點當然也有缺點...這部份後文來談

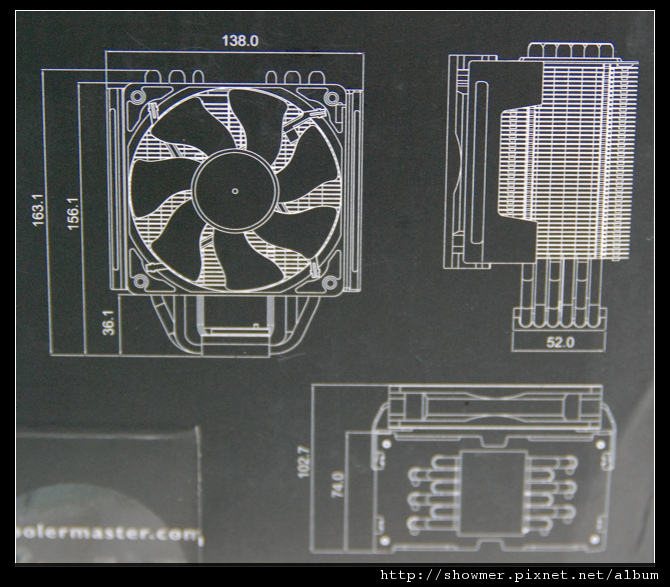

先看看此散熱器的尺吋...想購買的朋友請務必看看

(從圖中尺碼來看...大多數的機箱應該都能簡單裝下)

showmerDSC_3391

本體是長這樣子的

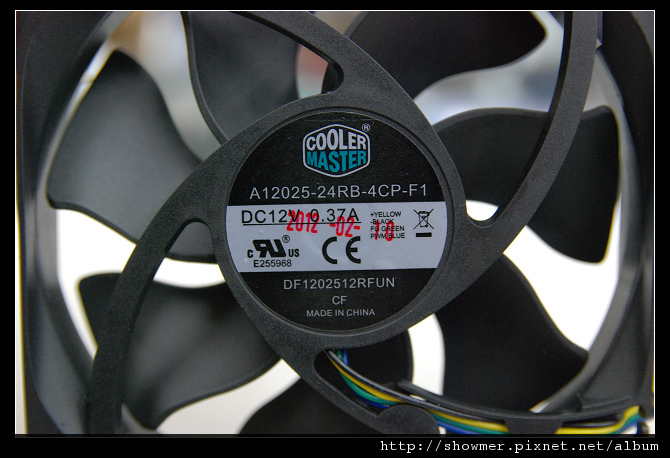

搭配使用的是CoolerMaster自家的"海帶"扇<<<不要問我為何這樣稱呼XD

showmerDSC_3392

showmerDSC_3404

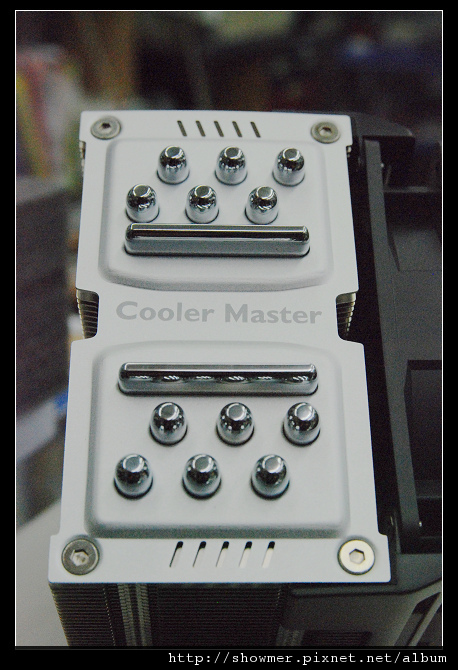

頂蓋飾板改使用金屬質感的色調

熱管與均溫板的部份都加了蓋...整體造型對我來說是加分的

showmerDSC_3395

風扇的扣件使用膠質扣具...不算難拆

這讓在拆裝散熱器時...必要的拆風扇動作簡化不少

但拆時要小心...手指有被鰭片割傷的風險

showmerDSC_3393

想更換風扇要從這一面來拆

showmerDSC_3405

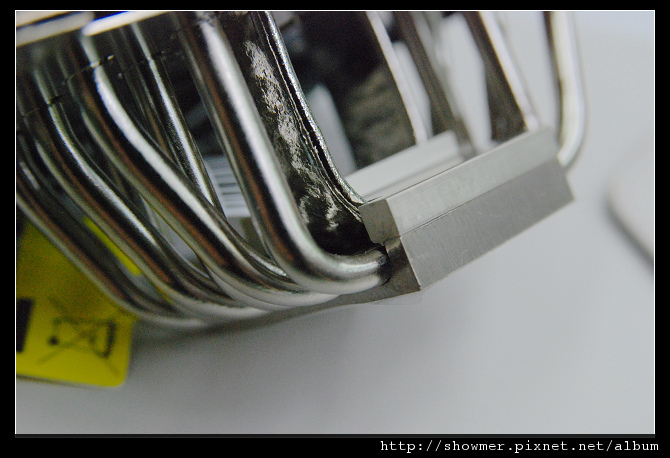

底座上有著六根熱管

showmerDSC_3403

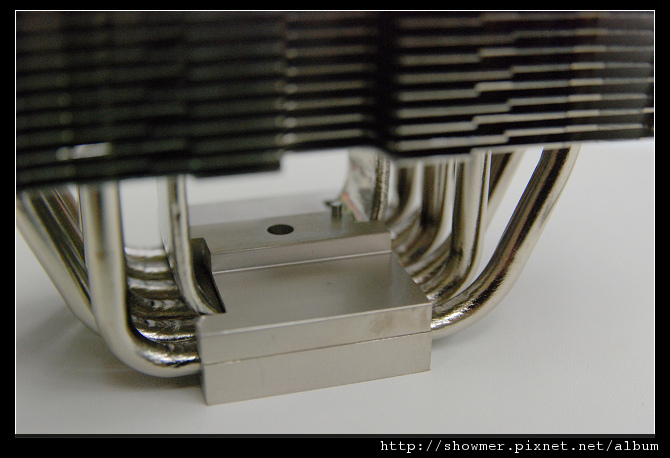

主打的均溫板則是安排堆疊在熱管之上

showmerDSC_3406

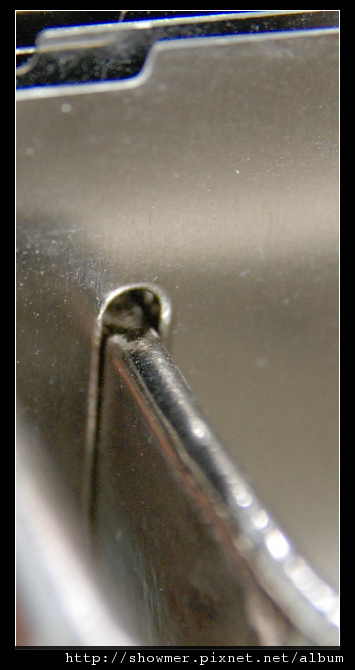

這角度可以看到...均溫板的彎角表面一帶非常的不平滑

這是彎曲所導致的...不用太在意

均溫板本身效能雖然佳...但普遍存在表面硬度不足的問題

在一般的應用上都會使用一些強化機構來增加其硬度...以降低其型變造成效率降低的機率

Coolermaster在這顆散熱器上除底座端利用底座當強化機構來減少被扣具下壓力弄到型變的情況外

並無進行任何強化的設計

所以彎曲均溫板的工藝可以說是這顆散熱器訴求的成敗之處

以表面目視來說...這部份的處理還算成功

使用者在使用時應該也要多注意...不要手癢去捏它...它真的會有機會變型給你看

showmerDSC_3399

均溫板進入鰭片後就平滑啦^^

此處看起來與熱管一樣是用焊接處理的

showmerDSC_3409

showmerDSC_3397

從上兩圖可以看到...鰭片有做了些造型

除了視覺效果外...也讓該處的風流比較易進入鰭片一些些

showmerDSC_3400

showmerDSC_3401

扣具方面因與212+大同小異...所以不多做介紹啦

(CM近期的散熱器在扣具方面也做了整合...許多都是直接通用的了)

接下來的測試...在經過許多的波折後

總算是請朋友幫忙生了出來...

所有該有的資訊都在圖中...建議各位點小圖看大圖

這是未超頻的待機狀態

01 no oc 預設 待機

這是未超頻的全速狀態

01 no oc 預設 燒機

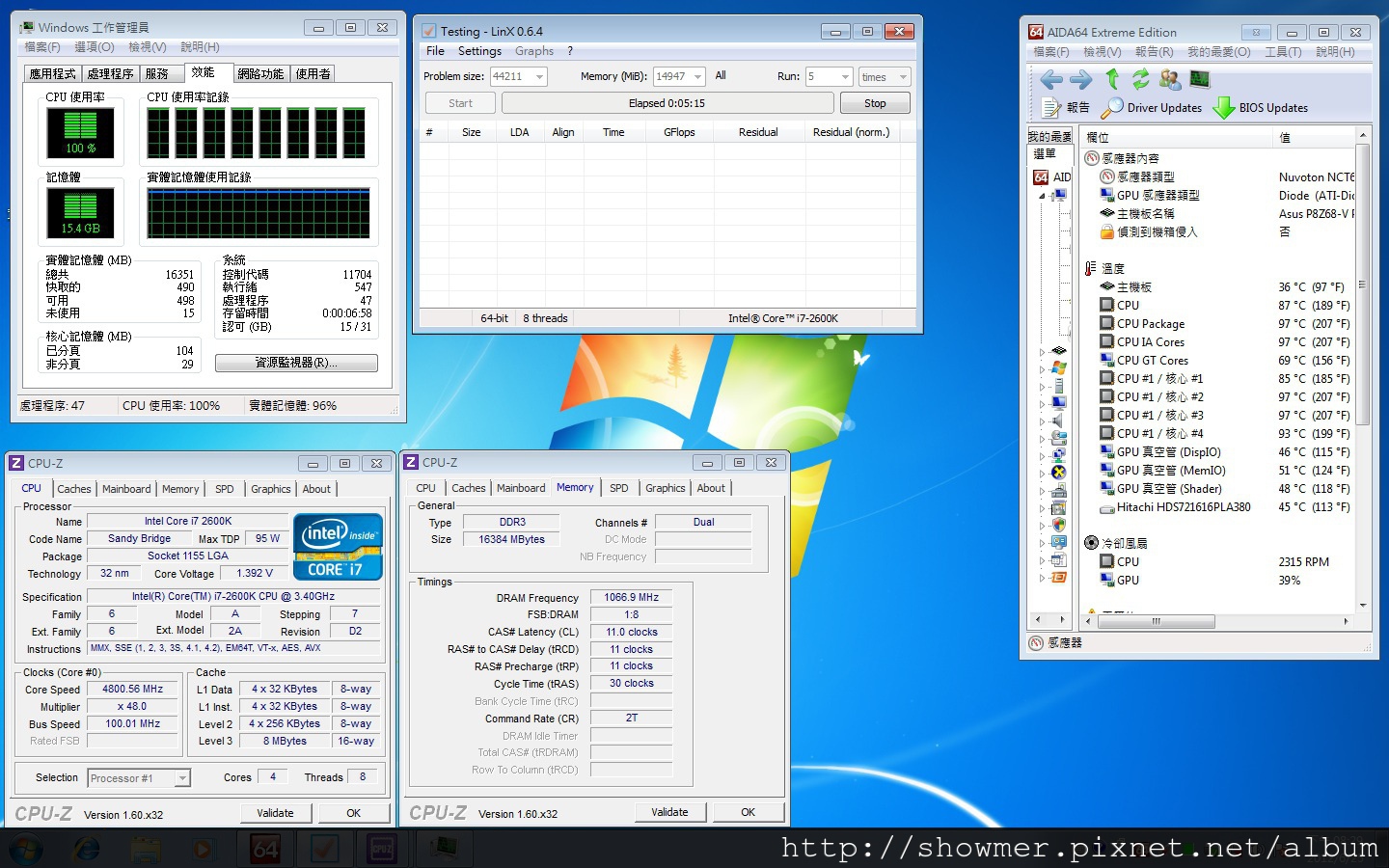

超頻到4.8G的待機狀態

02 oc 待機

燒機狀態

02 oc 燒機

據稱室溫是在30度上下去玩這一場燒機的

過幾日得空

狐仔會親自到現場操刀再跑一次

看看結果會如何
