狐仔是個對模組化電源供應器特別有愛的人

只要是預算許可之下...狐仔一定推找我代工的人進模組化的坑

原因很簡單...就是我對整線這碼事可以說懶到極點了

這次拿出來給大家看的 PSU 是狐仔從"拋襪強人"港都狼仔手中攔截來的

由"酷媽"推出的新型全模組化的電源源供應器 V850 <<< 80+金牌貨

(在輸入電壓為220V狀態 20%或80%負載時轉換功率93%以上)


輸出的"理想"總瓦數如同型號一般就是850W

整顆 POWER SUPPLY 的包裝頗為簡單

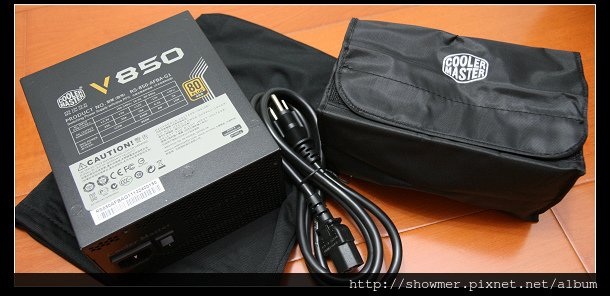

打開內箱便可以一目了然...共分成三個部份

供應器本體 / 電源線 / 線材包


從主體開始看起...主體本身有用不織布袋包裝起來

全模組化之意就是 PSU 本體拿出來是長這樣子

一根線都沒有...就只是一個金屬方盒


(而網路上常指的半模組化則應該是這樣子的 TX550M )

PSU表面使用消光黑噴漆處理

使用13.5CM的溫控風扇

依原廠設定約在負載80%後轉速會由900rpm開始向上加速

最高到1300rpm (此時會感覺到有些風切聲)

風扇罩則使用髮絲鋁板加上蜂窩網...質感頗佳

且在跑線時比較不會有不小線材被捲入的麻煩發生

鐵灰色的金屬框架飾板與消光黑頗為搭配

這樣的金屬框風扇罩的配置方式始見於  REVOLUTION 1050W


輸出的詳細規格在此

從表中可以看出來

大家最關心的12V輸出為單路輸出...最大出力為70A

因為是單路輸出...比較不用擔心某一路的負載過量問題

是懶人使用者的福音阿!!!

3.3V與5V各別的最高輸出為25A

但總輸出最高只能達到125W

(友善提示: W= A x V )

以目前以12V為需求主流的硬體設備來說仍然相當的夠用

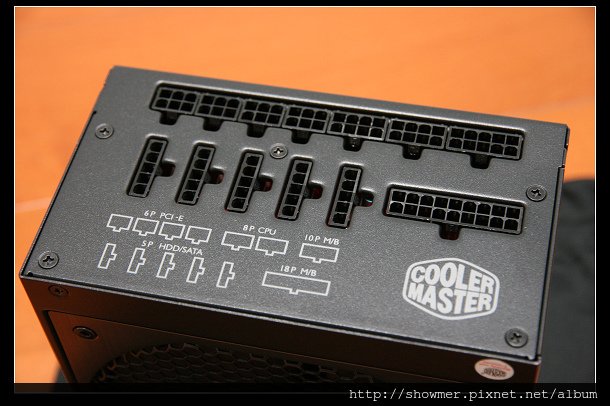

模組化的接口是長這樣子的

在箱體印有對照圖以免使用者發生意外

但這方面狐仔仍然建議最好再增加色彩上的區隔

雖然會因此影響整體的造型美感

畢竟天兵是無所不在的...多增加一項等同增加安全

防呆的設記計本身兼俱了固定功能...可以增加接頭與本體連接的穩定性

這一項對模組化 PSU 來說尤其重要

這牽涉到金屬端子接觸的密合度


接下來...看線材

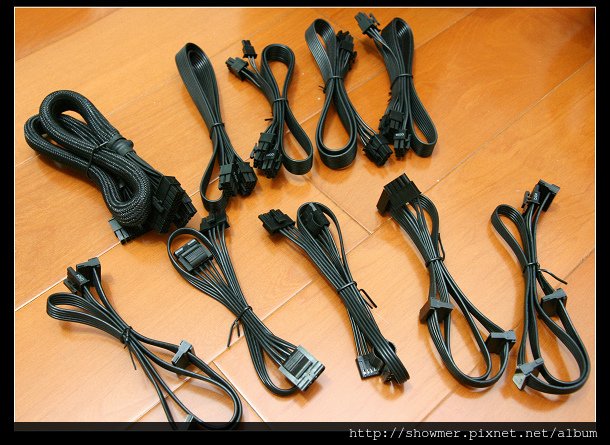

V850全數的線材在此


剛買回去的朋友可以比對一下包裝上的數量

同圖中的兩張圖表分別在說明風扇轉速變化與電源轉換效率

(所有PSU的最佳轉換率都落在負載50%附近)

可以看的出來...在50%負載之下...風扇轉數約在800-900rpm

以13.5cm的風扇來說不會吵

換言之...當你聽出PSU很吵時表是您的裝備已經接近全負載了

如果你很在意你的電費死噪音問題...可能就要再提高您的電源供應器等級

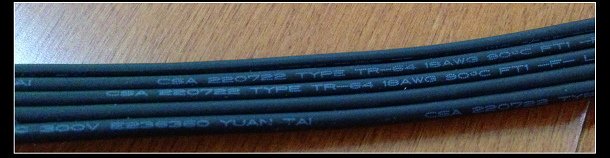

線材至少都有18AWG的規格...安全性不用擔心^^

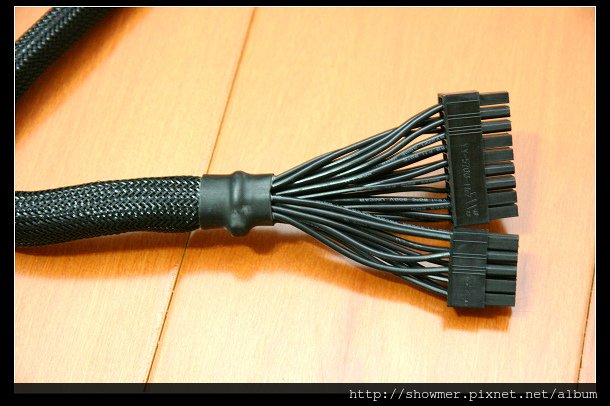

主電源線這邊的設置是很特別

可能是為了節約模組化電路板的面積

與PSU端連接的方式不是使用24pin直接連接

而是分拆成18pin+10pin(於PSU端圖標分別是18P M/B 與 10P M/B)

但這樣也好啦...箱體表面空出不少空間來印刷對照圖XD


 與主機板端是依標準的20+4P


全數的SATA電源都是採用突破式的


除了快拆設計的大4pin外...居然還有許久不見的小4PIN


火力全開!!!

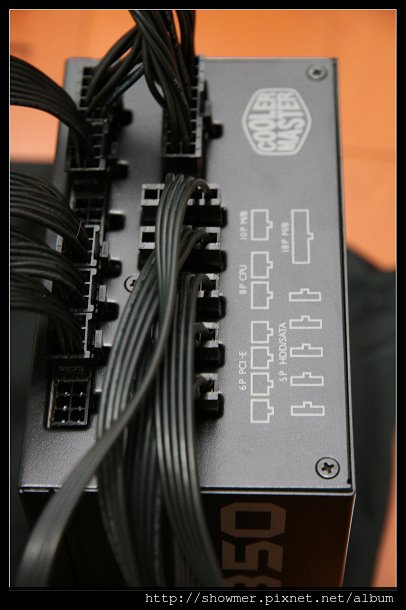

實際使用時可能只有這樣


 到這裡就要來討論一下...全模組的存在的原因

其實...全模組一直以來有個很棒的福利...就是可以把必要的電源線換成短線模組

(當然如果原廠有拿出來的話...這一定是選購品)

讓整線的難度更佳下降

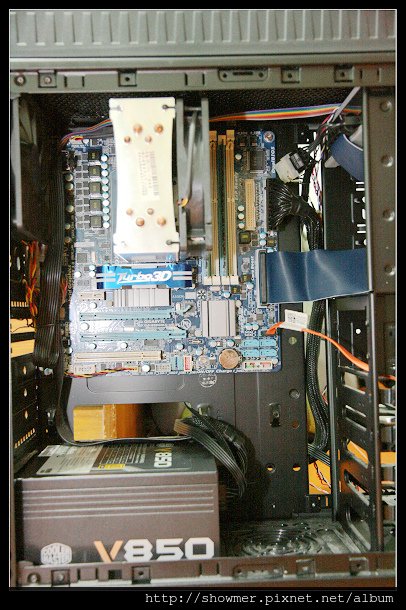

最後來張上機圖

配合可背面整線的機箱使用...整個空間看起來就是很乾淨

沒有如何整理未使用線材的煩惱


實測???不玩了

手邊沒有負載機的使用者怎樣跑OCCT出來的數字就是有著極大誤差的

所以這一次就放過狐仔一馬...要不...我去坳有負載器的狼大(大誤)

至於拆裸照這檔子事...留給真的對電子電路有狂熱的朋友去做吧(如:狼大XD)

內部的主要電容用料在這灑料不手軟的時代...同樣採用了日製電容

雖然大多數的人還是希望確認一下

但狐仔認為用料的驗證真的不用麻煩了...在過去發生過海X門事件後

現在也沒有原廠敢拿宣傳中一定要提的用料開玩笑

所以可以放心的相信原廠宣告
