從以前我就一直跟我的讀者教育著

一台電腦什麼都可以省，但是就跟電源供應器這一項千千萬萬不能省

只要它出了問題， 最嚴重整台 "去了了" (台語) ，除此之外還有什麼可以努力的呢 ???

有的~~就是更好的供電品質~~平穩的電壓與不猛然斷電的穩定

對於這方面的要求，我想已經有人知道就是要選用俗稱 UPS 的不斷電系統

身在 IT 產業多年的狐仔，無法告訴大家哪個一定是最好的

但咱們可以就最近我所使用到的來多聊聊

這次帶給大家看的是傳統大廠 APC 所生產的產品

在開始之前先來小小聊一下目前市場端存在的 三大類 UPS

一般來說，UPS 共分成三大類 (以下內容出處 )

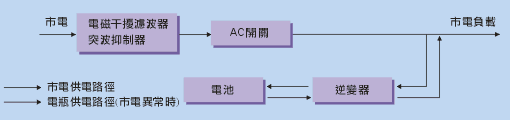

1. Off-Line 離線式

平常市電走旁邊的一條路徑 (俗稱旁路) 直接供電給負載。只有停電時，才由電池提供電力。

經逆變器 換為交流電源提供給負載電力。

特色 ： 1. 市電正常時，UPS對市電幾無處理而直接輸出至負載，對市電雜訊、突波衰減能力差

           2. 具轉換時間，保護性最低

           3. 結構簡單、體積小、重量輕、控制容易、低成本特性

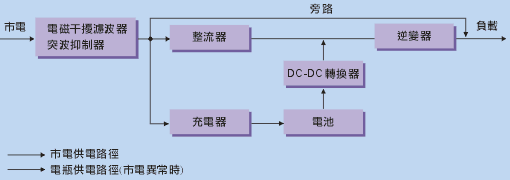

2.On-Line 在線式

在線式UPS平常由逆變器輸出給負載電力，只有UPS故障、過載或過熱時才會轉為旁路輸出給負載。

特色 ：1. 輸出至負載之電力經UPS處理，輸出電源品質最高

          2. 無轉換時間

          3. 結構複雜，成本較高

          4. 保護性最高，對市電雜訊、突波衰減能力最佳

3.Line-Interactiv 在線互動式

在線互動式UPS平常由旁路經變壓器輸出給負載，逆變器此時做為充電器。

當斷電時逆變器則將電池 能量轉為交流電輸出給負載。

特色 ： 1. 具雙向性轉換器設計，UPS電池回充時間較短

           2. 具轉換時間

           3. 控制結構複雜，成本較高

           4. 保護性介於在線式與離線式UPS之間，對市電雜訊，突波衰減能力差

這次咱們要來看的 APC Back-UPS Pro 1500

是屬於上述的第三類---在線互動式

這部 UPS 狐狸拿來餵養了三部 工作站

到這邊一定會有人想說，為何我 "膽敢" 拿在線互動式來餵養

這部份在後面再來慢慢討論

先來看看此機的規格

在這邊一定要提醒大家的

在 UPS 的計量單位為 VA 而非大家自以為的 W

所以此部 1500VA 在理想狀態大約等同於 865W

機器的所有 OUTPUT 都背面

可以見到的，其所提供的插座數量相當的多且各類接口相當的多

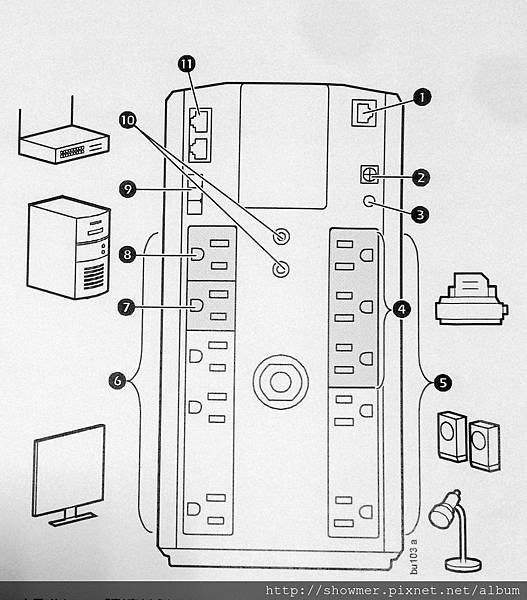

功能各有所異，一一拉近拍拍不如來一頁說明書~~~(使用前請務必詳閱說明書 !!!)

一樣依使用說明書的編號來解說 (偷懶到頂了XD)

1. USB 資料阜：這是原廠所附的軟體 PowerChute 所要連接用的，需使用專用線

2.接地螺絲

3.佈線故障指示燈：這個燈亮起來表示線路有短路到，千萬別硬使用

4.這區在8號插座的主機進入無用電狀態時會停止供電（及使沒有市電斷電發生）

   此區僅有 AVR 穩壓功能，未能提供不斷電保護(任何電腦主機勿接)

5.此區簡單的來說就是沒有UPS功能，僅提供 AVR 能力，任何需要不斷電服務的裝置都不要接在這邊

6.所有需要 UPS+AVR 功能的裝置全部都接到這邊來

7.這邊跟 4. 一樣但是多了 ＵＰＳ的能力

8.這邊就是插最重要的那台裝置，一般來說就是你裝 PowerChute 的那台

（雖然個人是完全沒裝那軟體）

9.擴充電池的插孔！這可是這一台最威猛的能力，覺得電不夠用不用重新買過～～～加裝便可！

10.這是幫同軸線防突波用的（同軸線就是目前有線電視用的那種線）

11.乙太網路防突波<<<就是網路線啦
