YZX 第七代鋼鐵俠 QC 2.0 行動電源簡介及測試 By 港都狼仔－傻瓜狐狸的雜碎物品

QC 2.0 這規格隨著高通 CPU 被各大手機廠大量採用後，開始流行於市場端

各式有支援的充電器與行動電源也開始在市場端露臉

雖然這些產品人人打著 QC 2.0 的旗號~~~但其實並非人人都可以做到

想知道這是怎一回事的朋友~~~快跟著狼大的文字來好好的一窺究竟吧

高通QUICK CHARGE 2.0(簡稱QC 2.0)協定出來後，各家手機廠高階手機紛紛開始支援，因為可以在短時間內幫手機電池充入一定電量，比起以往的5V充電，QC 2.0中可支援的9V/12V輸出讓充電可以更快速

當手機及充電器都支援QC 2.0後，行動電源同樣也需要進化，才能構成完整QC 2.0充電環境，目前市面上這類行動電源數量還不多，大部分也只支援QC 2.0放電，這次要介紹的是可以同時支援QC 2.0充電及放電，並可邊充邊用的YZX第七代鋼鐵俠行動電源

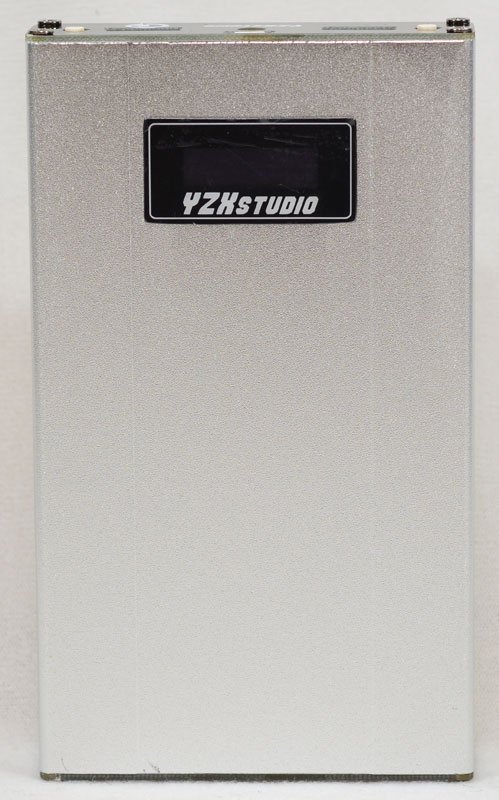

本體正面，採用噴砂氧化處理的銀色鋁合金製作前後外殼，本體上方黑色OLED顯示幕塑膠保護板印有YZXSTUDIO字樣，其表面比外殼略為凸出

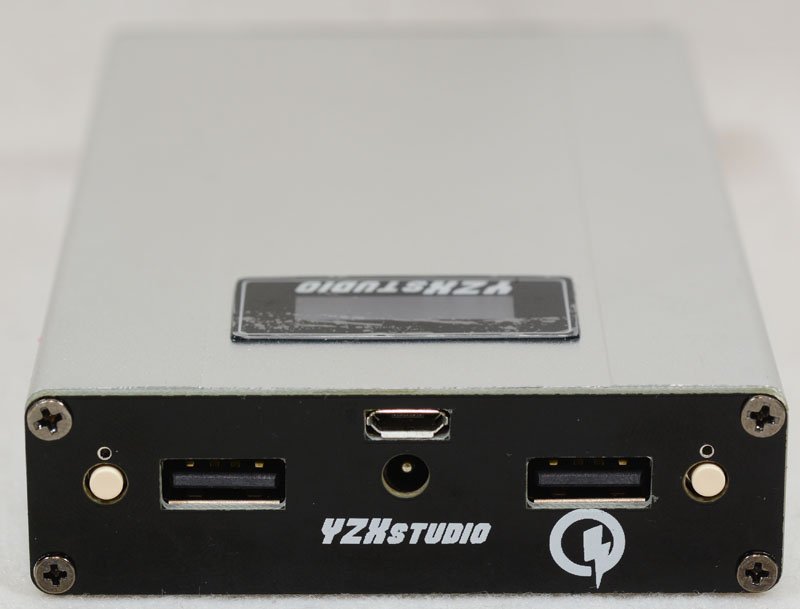

輸入/輸出埠及白色的操作按鈕設計在本體上方，上下外殼透過黑色飾板及四顆螺絲固定，黑色飾板上也有YZXSTUDIO字樣

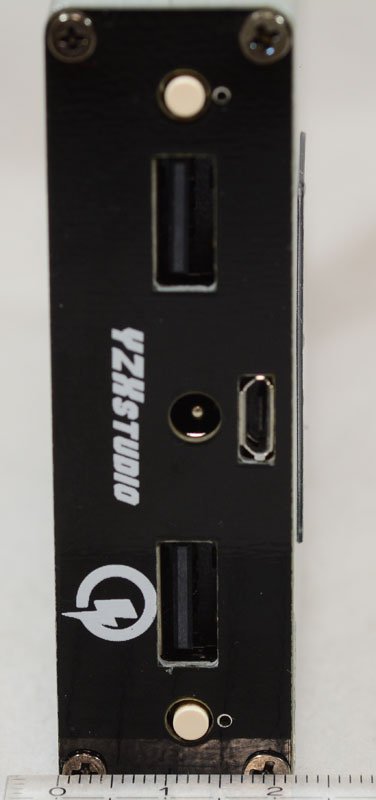

從左至右分別是”開機/確認”鍵(關機下按下可開機，短按切換功能/參數增加，長按進入功能/設置選項/保存設定)、自動辨識輸出埠、Micro USB充電輸入(上)、4.0/1.7mm標準DC插座孔(下)、QC 2.0輸出埠、”關機/退出”鍵(短按切換功能/參數減少，長按關機/退出設定/放棄設定)，”關機/退出”鍵上有一個QC 2.0指示燈

本體底部也是黑色飾板，透過螺絲固定上下鋁合金外殼

本體長度為13公分，側面有設計平行防滑凹槽，方便握持

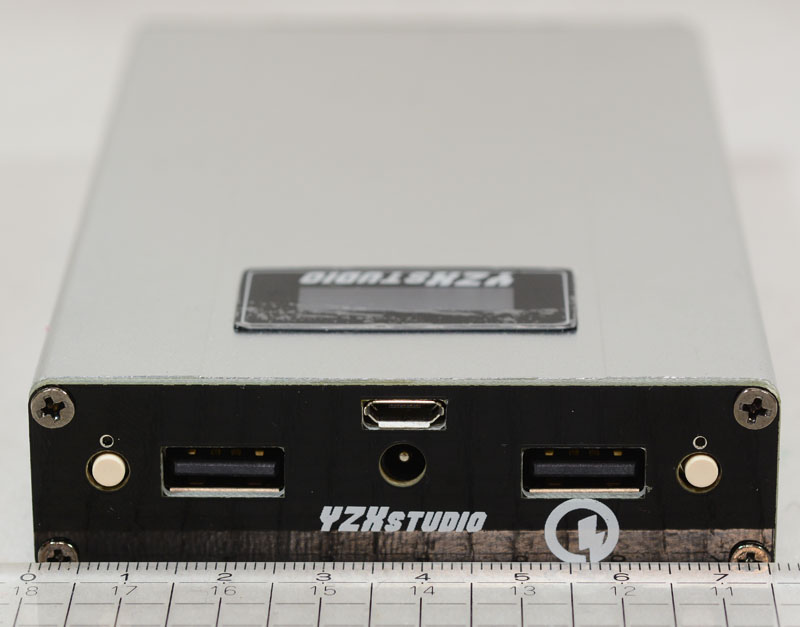

本體寬度接近7.6公分

本體厚度為2.2公分

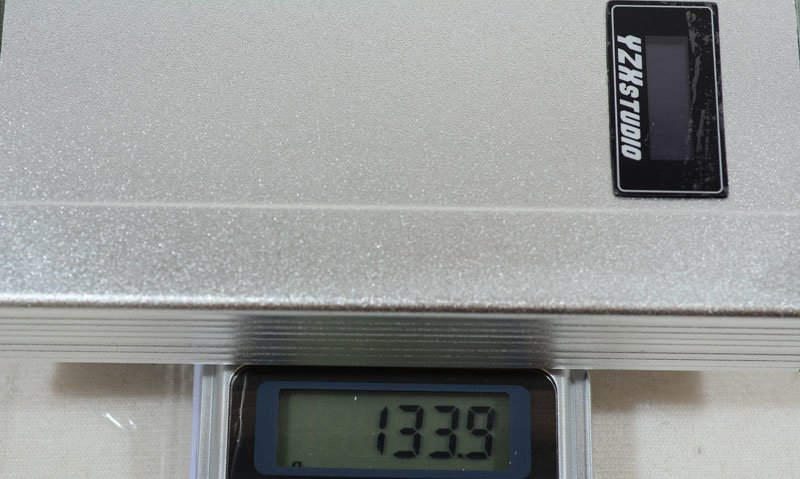

本體未裝電池前重量為134克

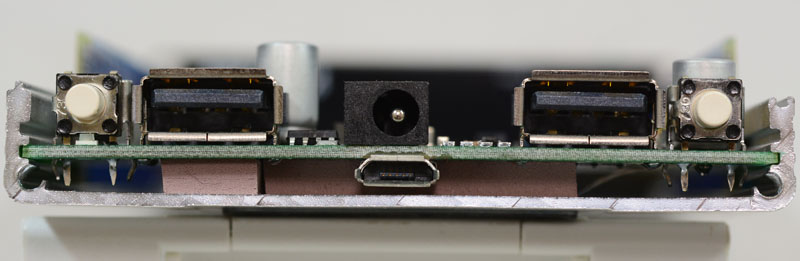

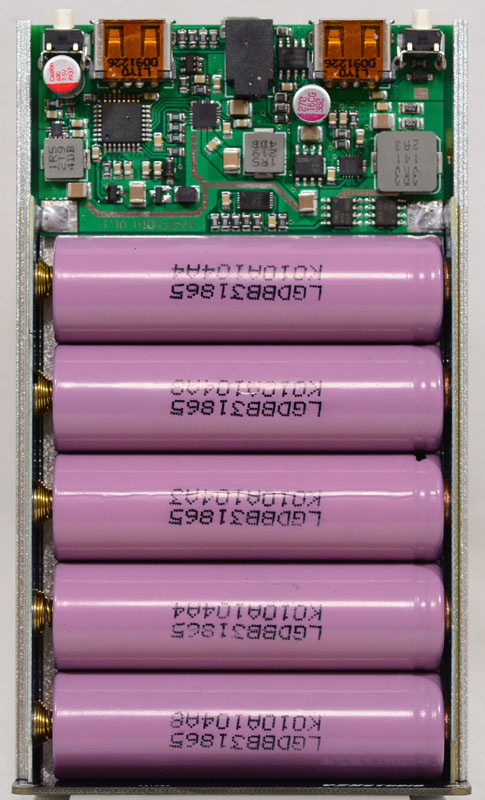

將上下飾板共八顆螺絲鬆開，就可以將本體前後外殼分解，主電路板及電池正負端點連接板固定在有螢幕那側的鋁合金外殼(正面)，內部最多可以放入五顆18650規格的鋰電池

主電路板與鋁合金外殼之間有導熱膠墊，讓主電路板熱量可以傳導至外殼上以幫助散熱

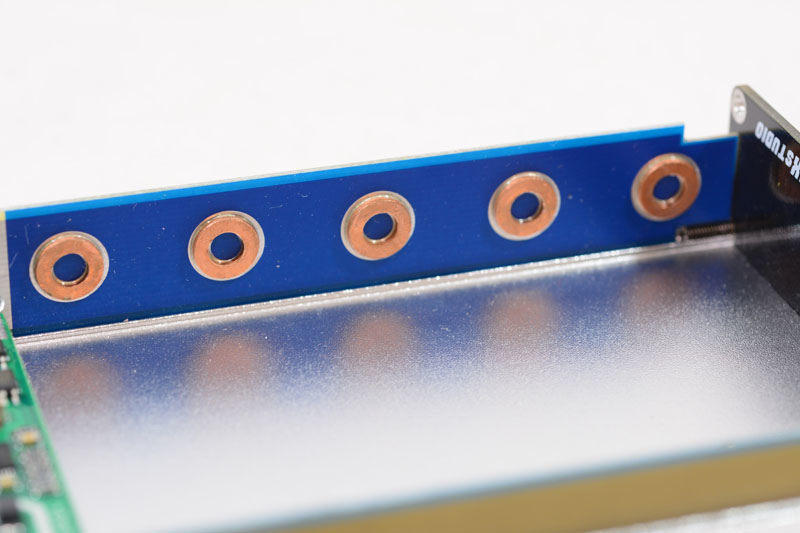

18650電池正極端點連接板，使用銅墊片確保電池正極可以連接良好

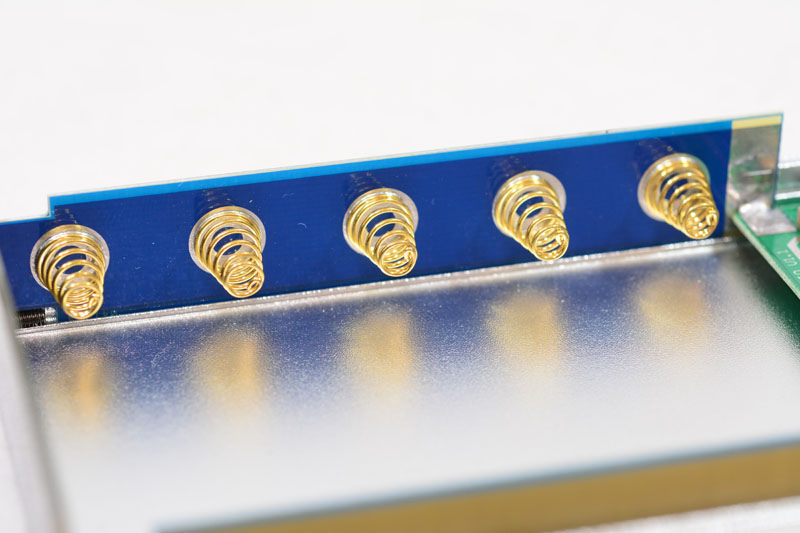

電池負極端點連接板上則是焊上彈簧，彈簧有一定的彈力，讓電池與連接板可以緊密接觸

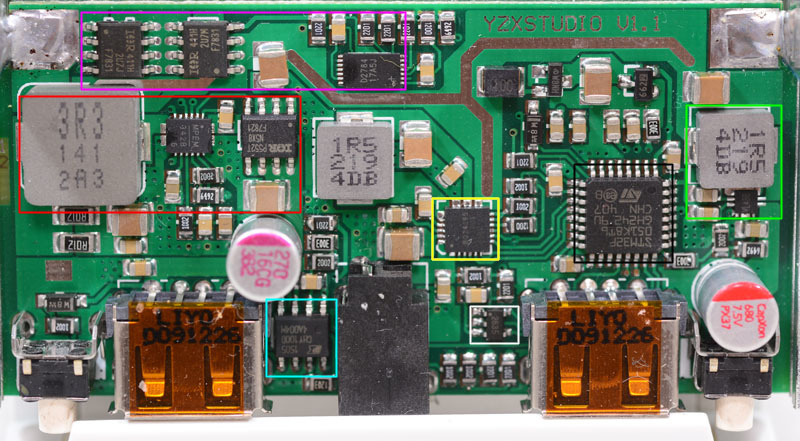

採用四層設計的主電路板，上方有相當多的零件，一一介紹如下：

黑框為STM32 MCU微控制器，為整個行動電源的控制核心，同時可模擬QC 2.0裝置電壓申請，讓QC 2.0充電器認為行動電源是支援HVDCP 9V的裝置並供應9V電壓

綠框為SILERGY SY7065A升壓電路，提供自動辨識埠的USB 5V輸出，其輸出電壓可透過MCU微調

白框為自動辨識埠使用的UC2635 USB辨識IC，可自動轉換D+/D-定義，讓裝置可辨識行動電源為原廠充電器，採AC模式充電

黃框為TI BQ24195，用作內部鋰電池I2C控制充電電路，可3.9V-17V寬電壓輸入及最高4.5A電池端充電電流，充電電流及其他參數可經I2C匯流排透過MCU控制

紫框為MAXIM DS2784單電池GAUGE IC(庫倫計IC)，可進行學習以精確計算電量，同時具備鋰電池保護電路(搭配兩顆IRF7831 MOSFET)，可進行鋰電池過充電/過放電/過電流/短路等重要保護，而且其電壓/電流保護值設定可程式化控制，以搭配不同種類的電池(標準鋰電/高壓鋰電/鋰鐵電池等)
