話說~~~快速充電這門技術,在近期不斷的被各家手機原廠強調的

要啟動此功能除了手機本身要有支援外,充電器本身是否有鄉對應的能力也是相當重要的

這次~~我們最專業搞電的狼大,為大家搜集了多款不同的快充充電器

好生扎實的做一篇測試給大家給大家參考

如果你的手機有支援快充,想買快充接頭請務必要來好好的看一下

首先先從參賽者介紹開始

以下為港都狼仔所著,原文發表於 港都狼窩

(左起分別為三星EP-TA20CBC、三星EP-TA20JWEZMI HA511ASUS AD2022320SONY UCH10)


以往為了增加手機充電速度,均採用固定5V輸入、提高電流的方式(例如OPPOVOOC閃充,將充電電流提高到2A以上),不過提高電流後線路與接頭損失會加大,為了能夠更快的增加充電效率,各廠開始推出了高於5V電壓輸入的快充定義,其中又以Qualcomm Quick Charge 2.0(簡稱QC 2.0)為主要、其他快充的定義還有三星Adaptive Fast ChargingASUS BoostMaster(相容於QC 2.0)MTK(聯發科) Pump Express PlusTI MaxCharge等,未來USB 3.1以及Apple也會有自己的快充定義,目前也已經推出QC 3.0快充定義了

快充可以透過原有的Micro USB數據充電線,搭配具備快充的充電器,在支援快充的手機上可以節省最大75%的充電時間,對於電池容量越來越大的裝置,可有效減少充電等待的時間



以下是手上幾款支援 QC 2.0 的充電器簡介及測試



1.ASUS AD2022320 柏怡版快速充電器

ASUS 這款支援 BoostMaster 快充技術(相容於QC 2.0),具備一個 USB A 座輸出


輸出規格,為 5V 2A 或是 9V 2A,代工商為柏怡電子

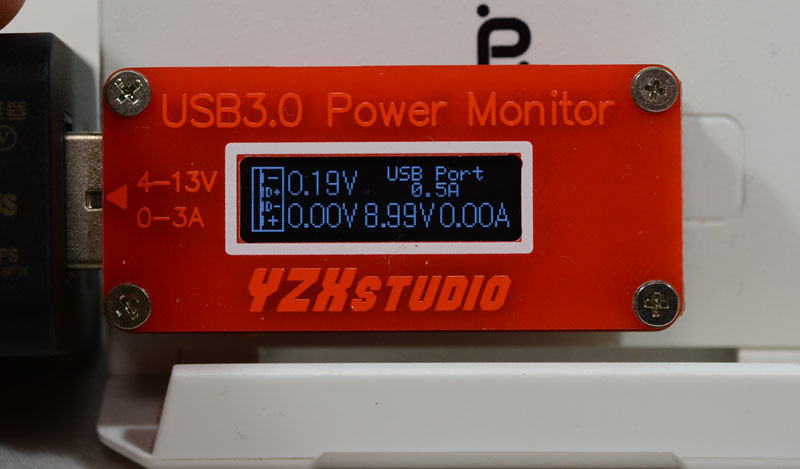

使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 9V 的定義,可以正常輸出 9V


使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 12V 的定義,因為未支援,仍只輸出 9V


不過當其搭配特定的 USB 測試儀表時,會發生移除 QC 2.0 測試器後 ( USB 儀表未移除) 仍舊會停留在 9V 輸出的狀況


轉換效率列表,9V 輸出效率較佳,待機功耗為 41mW(0.041W)


5V輸出下負載測試,當電流超過 2.1A 後便截止輸出,隨電流增大 5V 輸出電壓下降,無線損補償


9V 輸出下負載測試,當電流超過 2.3A 後便截止輸出,隨電流增大 9V 輸出電壓緩慢上升,有線損補償

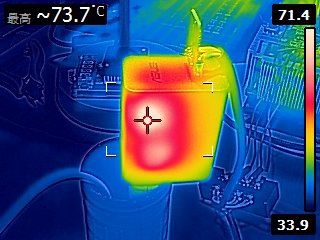

9V 2A 輸出 30 分鐘後溫度最高點




2.三星 EP-TA20CBC 盈聚版快速充電器

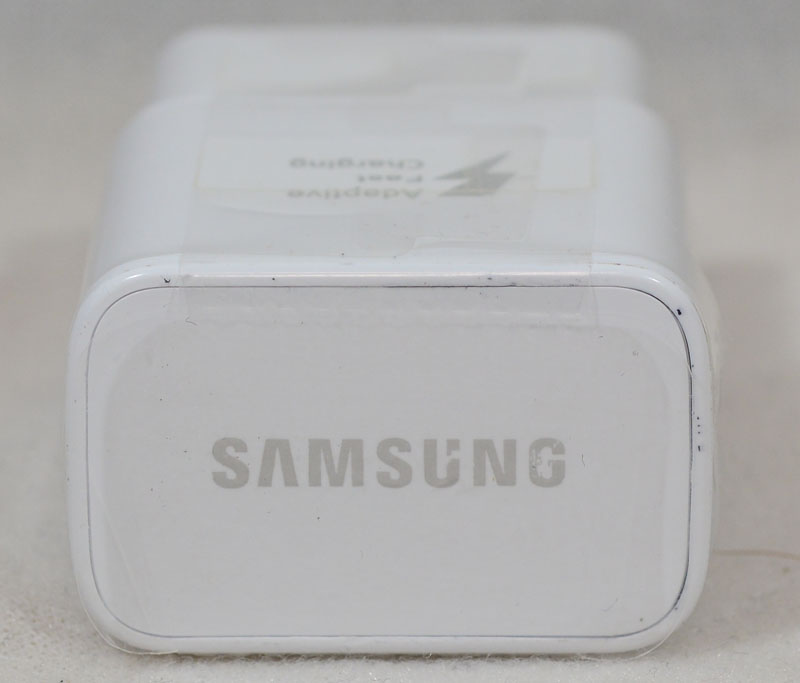

三星 EP-TA20CBC GALAXY S6 隨附的快速充電器,頂部印有三星商標


側面印上 Adaptive Fast Charging 字樣及閃電 logo,表示支援快充


輸出規格為 5V 2A 9V 1.67A,代工廠商為盈聚電子


使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 9V 的定義,可以正常輸出 9V


使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 12V 的定義,因為未支援,仍只輸出 9V


轉換效率列表,9V 輸出效率較佳,待機功耗為 15mW(0.015W)


5V 輸出下負載測試,當電流超過 2.3A 後便截止輸出,隨電流增大 5V 輸出電壓上升,有線損補償

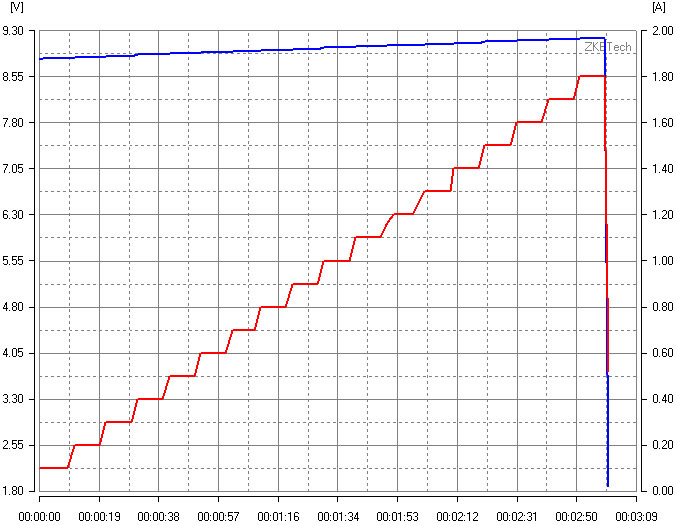

9V 輸出下負載測試,當電流超過 1.8A 後便截止輸出,隨電流增大 9V 輸出電壓上升,有線損補償


9V 1.67A 輸出 30 分鐘後溫度最高點




3. 三星 EP-TA20JWE 快速充電器

三星 EP-TA20JWE NOTE 4 隨附的快速充電器,頂部印有三星商標


側面印上 Adaptive Fast Charging 字樣及閃電 logo,表示支援快充


輸出規格為 5V 2A 9V 1.67A


使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 9V 的定義,可以正常輸出 9V


使用 QC 2.0 測試器對其送 QC 2.0 HVDCP 12V 的定義,因為未支援,仍只輸出 9V


轉換效率列表,5V/9V 輸出效率相近,但 5V 低負載下效率較佳,待機功耗為 65mW(0.065W)


5V 輸出下負載測試,當電流超過 2.1A 後便截止輸出,隨電流增大 5V 輸出電壓維持不變,無線損補償


9V 輸出下負載測試,接近最高截止電流前產生明顯壓降,當電流超過 2.1A 後便截止輸出,隨電流增大 9V 輸出電壓維持不變,無線損補償


9V 1.67A 輸出 30 分鐘後溫度最高點


更多型號介紹請轉看原文  快充時代來臨,數款快充充電器比對測試
