現在的人身邊數位裝置越來越多

除了複數數量的手機外,還要有平板,可以的話還能再來個智慧型手錶

每天回到家門後開始充電就會變成一場大工程

一個很威的排插再加上一堆原場充電頭似乎已然是基本盤的事

但其實你可以不用這樣麻煩~~~也許您只需要買一台狼大介紹的這玩具就夠了

擷取

產品特色:

1.提供五埠輸出,同時支援QC 2.0高通快速充電及VoltiQ智慧充電辨識

2.每埠均可提供5V/2A9V/2A12V/1.5A最大輸出

3.各埠輸出獨立,5V/9V/12V輸出彼此不受影響

4.電源線可移除,方便攜帶,並設有電源總開關

外盒正面,左上為QC 2.0認證圖樣,右下為Tronsmart智慧充電辨識VoltiQ圖樣,產品顏色為黑色


外盒背面印上製造商資訊、產品名稱、型號及製造產地


包裝內容一覽,有充電器本體、含束線帶的交流電源線、VoltiQ說明卡、保固卡


本體頂部採周圍亮面、中央霧面、Tronsmart字樣亮面組合搭配

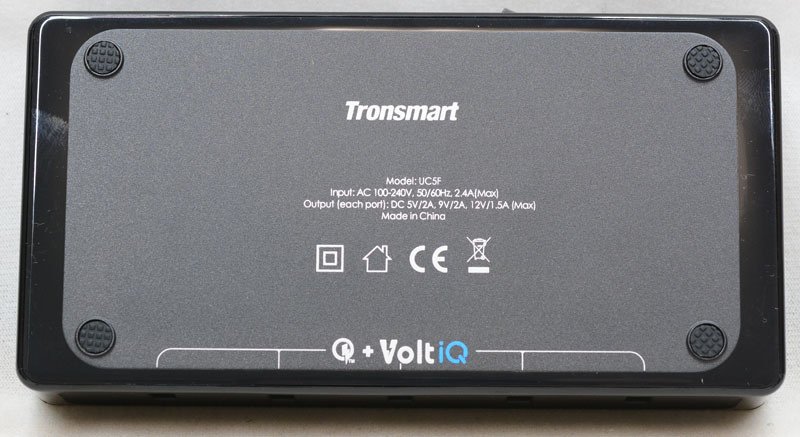

背面角落有四個防滑膠墊,中央印上品牌字樣、型號、輸入/輸出規格及產地

五組輸出埠皆為QC 2.0 + VoltiQ兩用輸出埠,每組輸出埠最大可提供5V/2A9V/2A12V/1.5A的輸出


輸出埠採綠色配色,並有一定間隔距離,方便裝置插拔

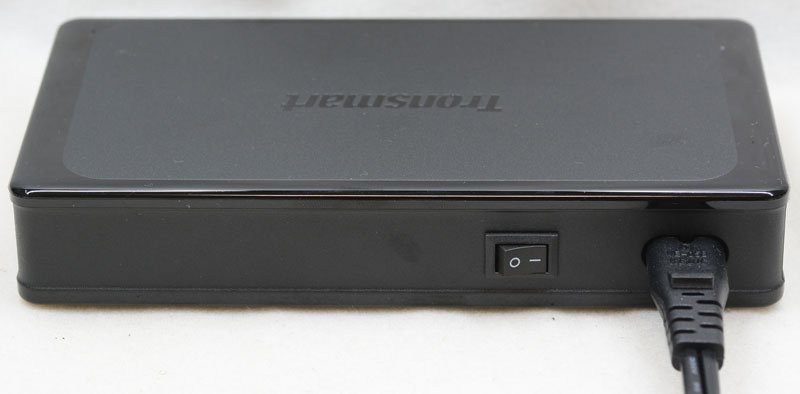

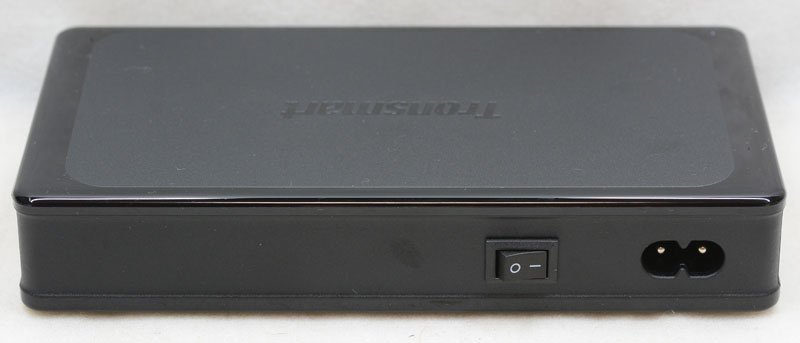

交流輸入電源線採常見8字插座,並設有電源總開關


插上隨附的交流輸入電源線


本體長度為15.7公分


寬度為8.1公分

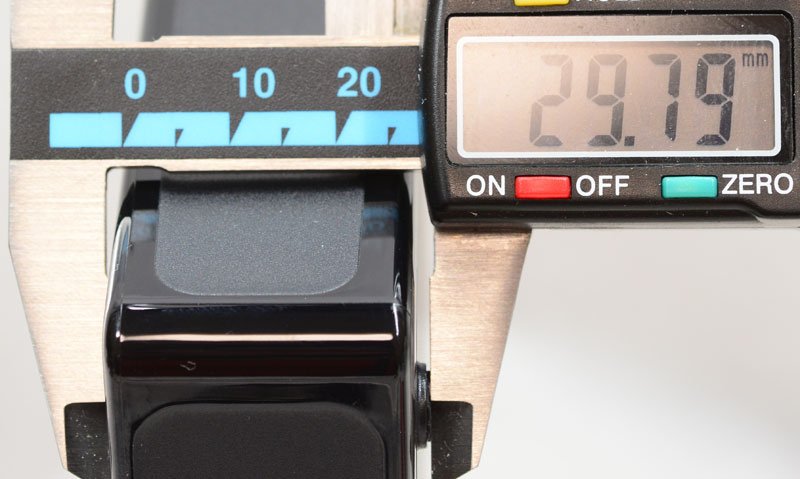

厚度接近3公分(含防滑膠墊)


本體重量為293


插上交流電源後,頂部右下角開孔會發出綠色光芒

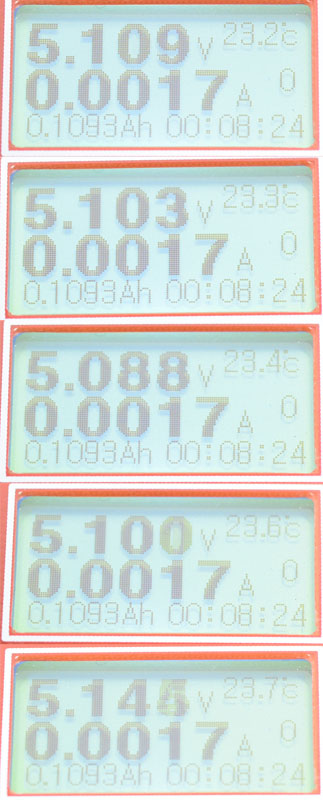

因為採獨立轉換電路,所以五組輸出埠輸出電壓會略有差異

5V電壓輸出


9V電壓輸出

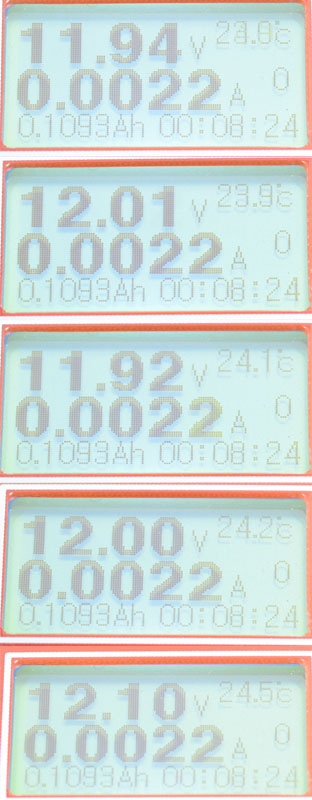

12V電壓輸出

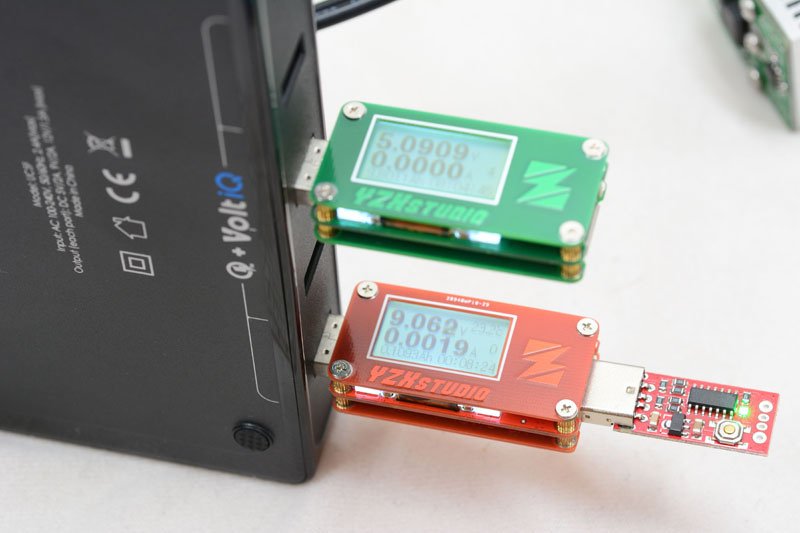

因為各埠轉換電路獨立,所以5V/9V/12V輸出彼此不互相影響,可混和搭配17.jpg

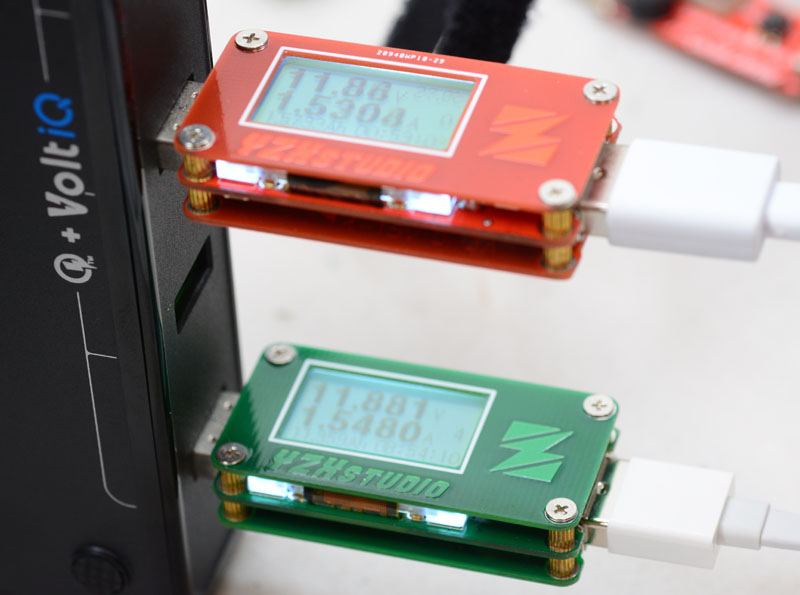

每埠12V輸出可達1.5A,即使同時充多顆QC 2.0行動電源也可勝任

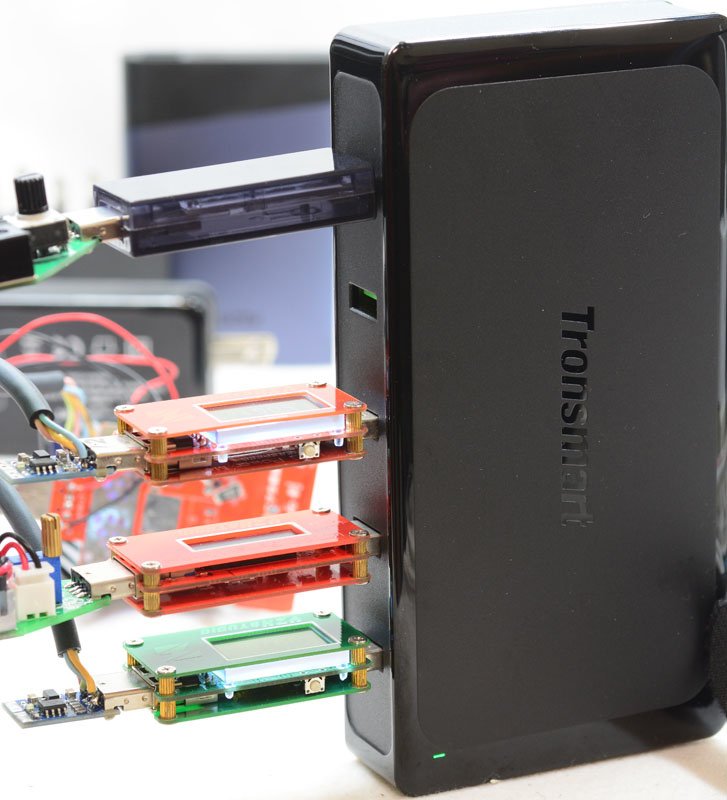

同時5V/9V/12V輸出四路,總功率共64.71W下,仍可維持85.49%的效率(輸入交流功率75.69W)

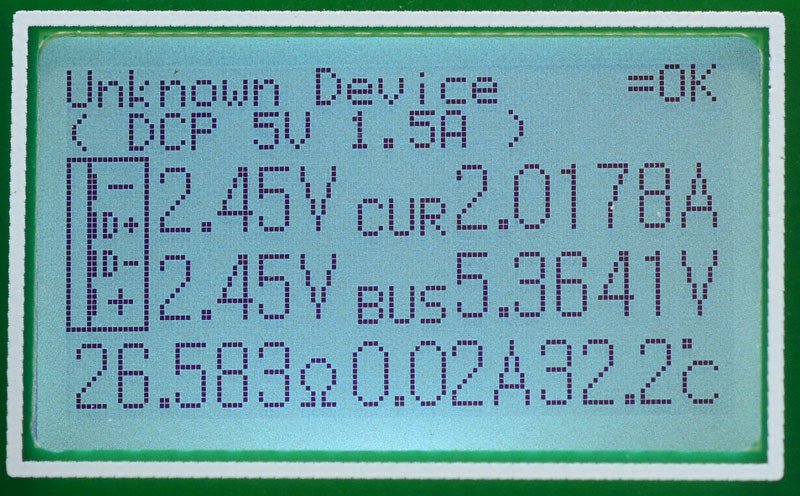

因為每組輸出埠均對應QC 2.0 + VoltiQ,對Apple裝置充電可達最大充電電流


Android裝置也可達最大充電電流


第一埠(最右邊靠近電源燈)輸出轉換效率表,各段輸出效率落在83%~86%之間

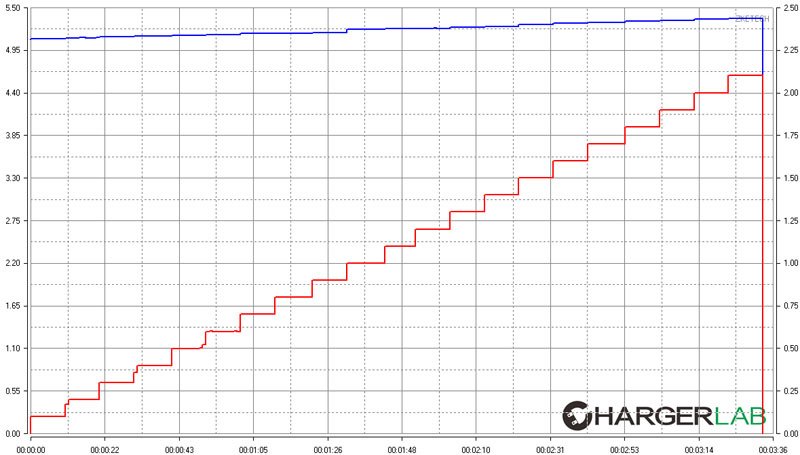

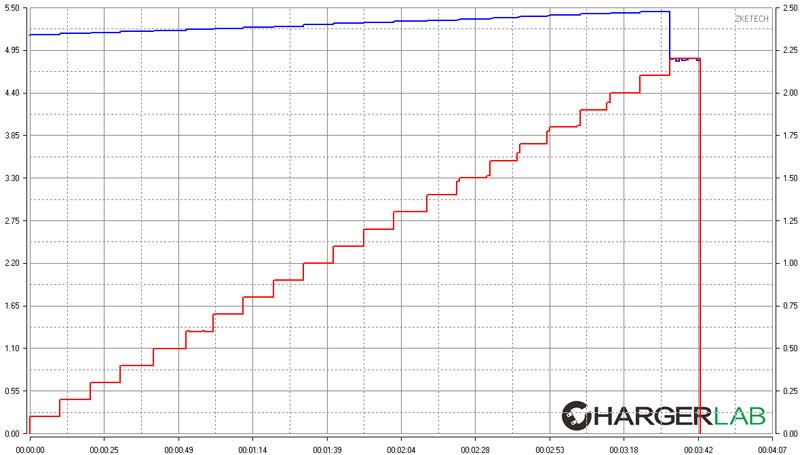

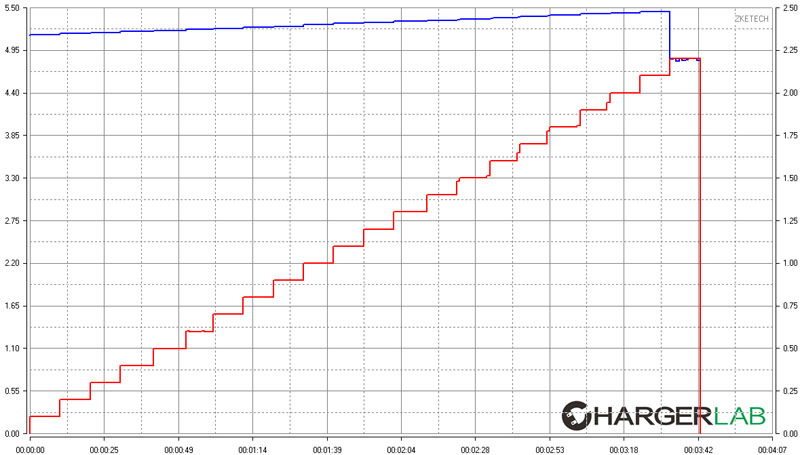

5V輸出負載測試,輸出電壓隨著電流上升而增加,具有線損補償,當電流超過2.1A便截止輸出


9V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過2.1A便截止輸出

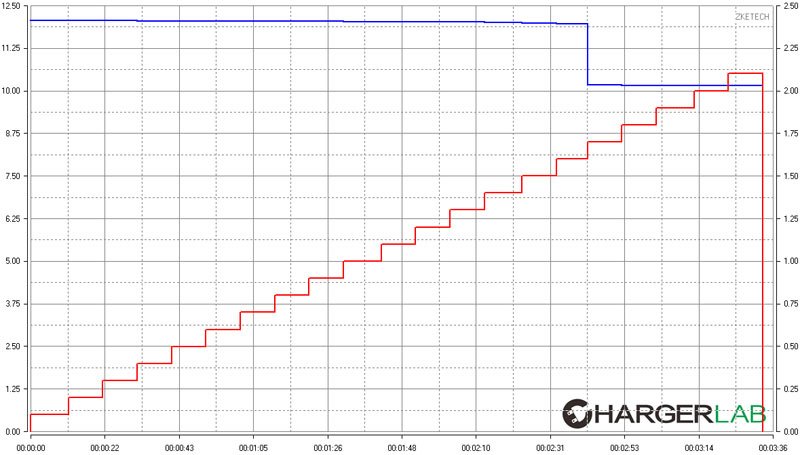

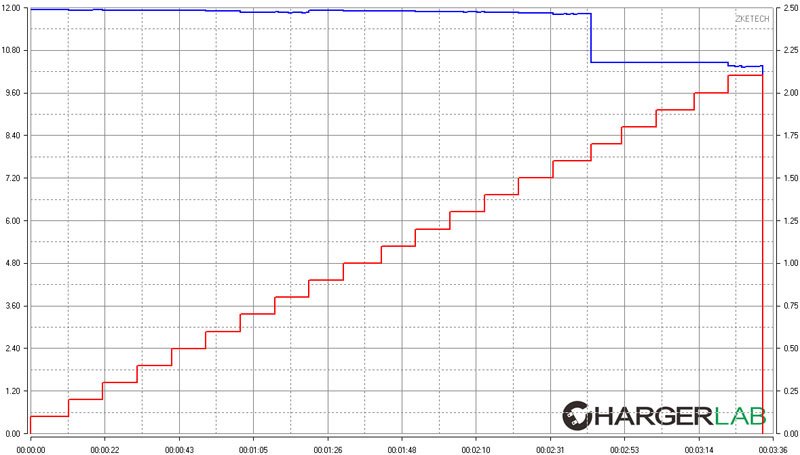

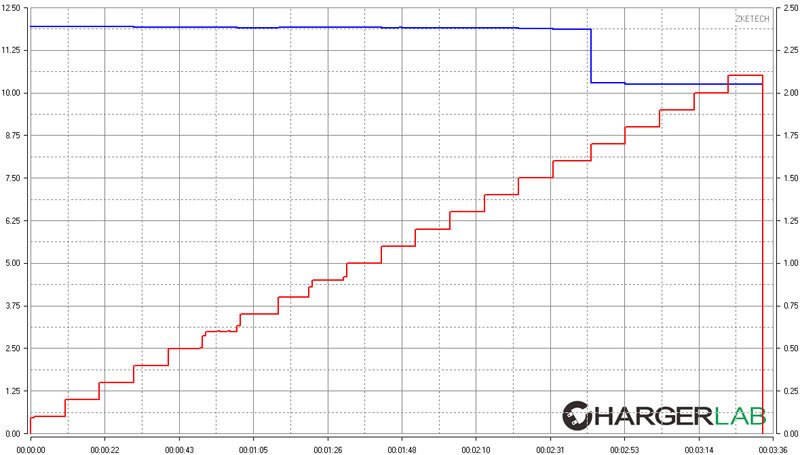

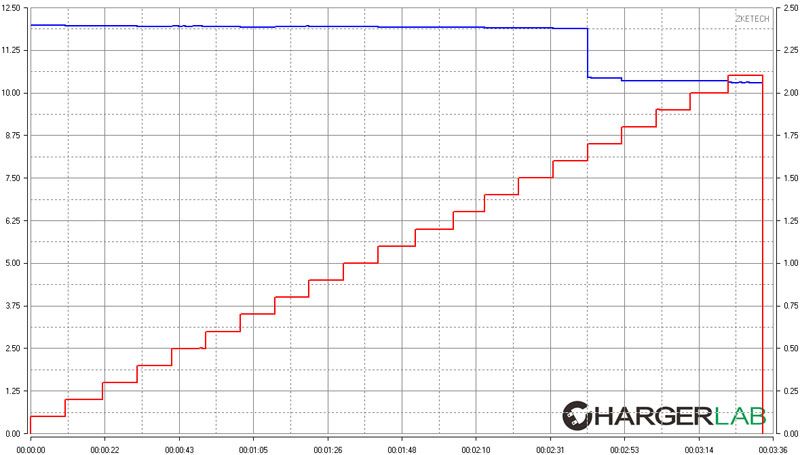

12V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過1.6A開始產生大幅下降,超過2.1A截止輸出

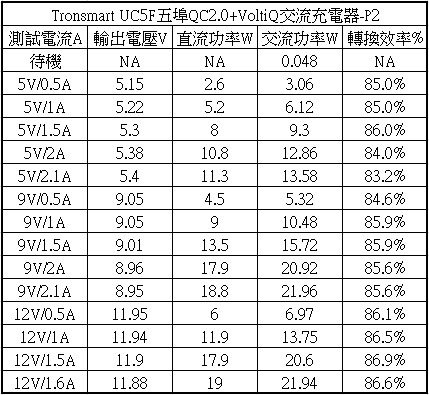

第二埠(右二)輸出轉換效率表,各段輸出效率落在83%~86%之間


5V輸出負載測試,輸出電壓隨著電流上升而增加,具有線損補償,當電流超過2.1A便截止輸出


9V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過2.1A便截止輸出


12V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過1.6A開始產生大幅下降,超過2.1A截止輸出

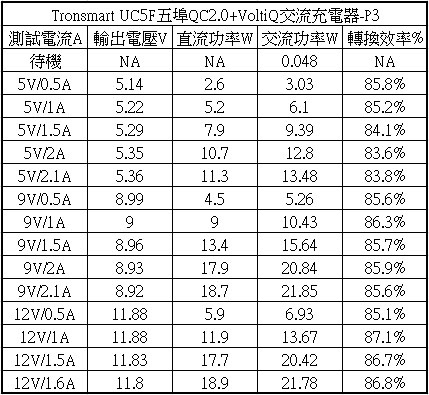

第三埠(中間)輸出轉換效率表,各段輸出效率落在83%~87%之間


5V輸出負載測試,輸出電壓隨著電流上升而增加,具有線損補償,當電流超過2.1A便截止輸出


9V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過2.1A便截止輸出


12V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過1.6A開始產生大幅下降,超過2.1A截止輸出

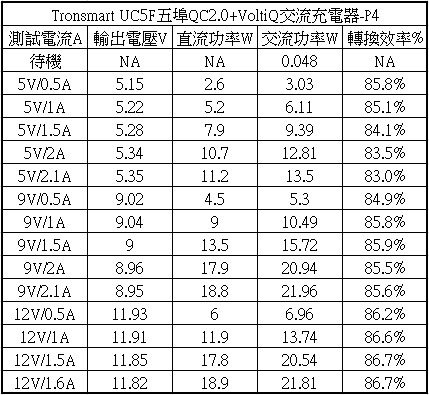

第四埠(左二)輸出轉換效率表,各段輸出效率落在83%~86%之間


5V輸出負載測試,輸出電壓隨著電流上升而增加,具有線損補償,當電流超過2.1A便截止輸出


9V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過2.1A便截止輸出


12V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過1.6A開始產生大幅下降,超過2.1A截止輸出


第五埠(最左邊)輸出轉換效率表,各段輸出效率落在83%~86%之間


5V輸出負載測試,輸出電壓隨著電流上升而增加,具有線損補償,當電流達2.2A呈現大幅下降,超過2.2A便截止輸出


9V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過2.1A便截止輸出


12V輸出負載測試,輸出電壓隨著電流上升而下降,當電流超過1.6A開始產生大幅下降,超過2.1A截止輸出




優點:

1.各埠間隔大,方便線路插拔

2.各埠獨立轉換電路,輸出能力足夠,且彼此不互相影響

3.輸出各段轉換效率均維持在83%~87%之間

4.各埠輸出電流超過2.1A便截止輸出,具備過電流/過負荷保護

5.同時具備QC 2.0快速充電以及VoltiQ智慧充電辨識,對Apple/Android均可達到最大充電電流

缺點:

1.僅有FCCCE認證,未有BSMI檢驗標章

2.體積略大

報告完畢,謝謝收看
