狼大最近買了一台文書用等級的套裝電腦回家玩,還寫了篇很長的開箱文

轉錄過來給大家看看...希望能幫到有選機困難的人

這些文字全來自 港都狼窩 大家有空可以多去支持狼大




K31AD-0071A326UMD 規格配備:

1.處理器:Intel Pentium G3260(HASWELL/LGA1150/3.3GHz/2C2T/3M L3)

2.主機板:ASUS H81M-E/M52AD/DP_MB(H81/DIMM*2/PCIEx16*1/PCIEx1*1/MiniPCIEx1*1/SATA*4/Intel GbE)

3.記憶體:DDR3-1600 4GB

4.硬碟機:500GB SATA3

5.光碟機:24X DVD-RW

6.顯示卡:Intel HD Graphics

7.作業系統:FreeDOS

8.保固:三年(36個月)



外箱包裝

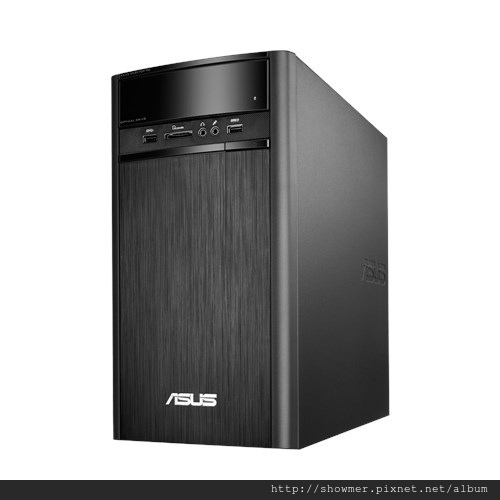

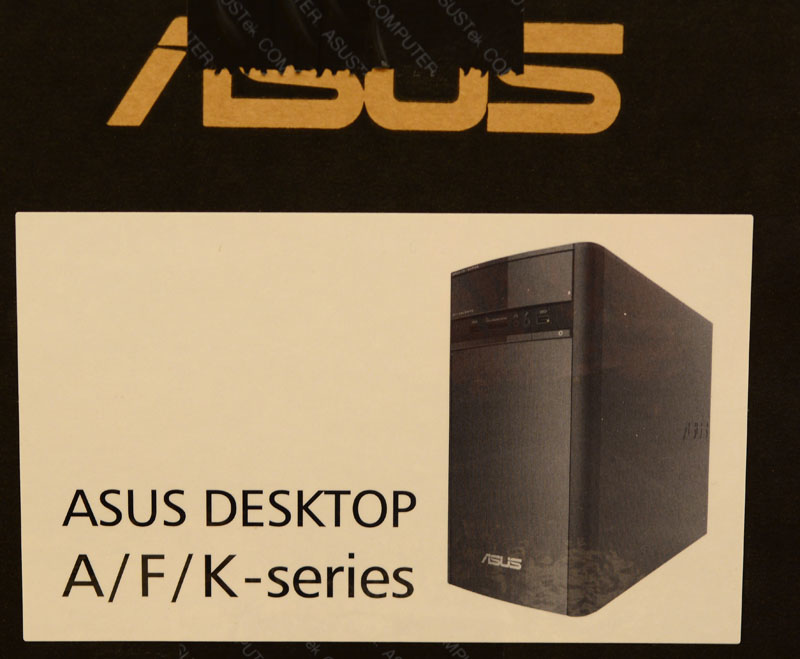

機型系列及實體照片


規格貼紙及出貨管理條碼,此電腦主機由合碩聯合科技在台灣組裝

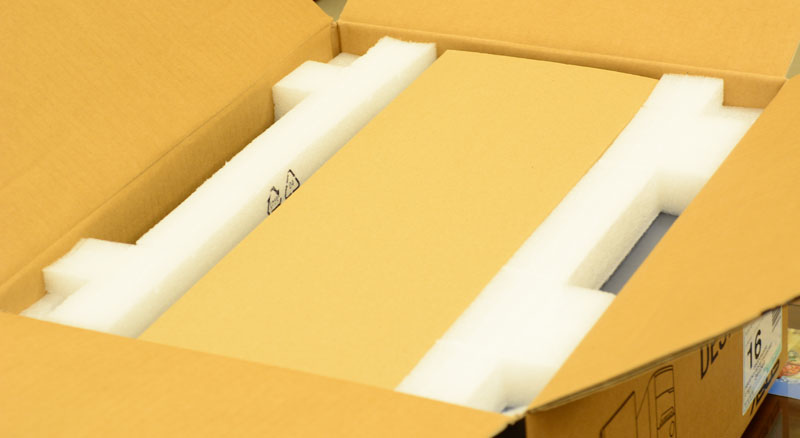

內部防震包裝周圍塞了兩個配件盒


包裝內容一覽

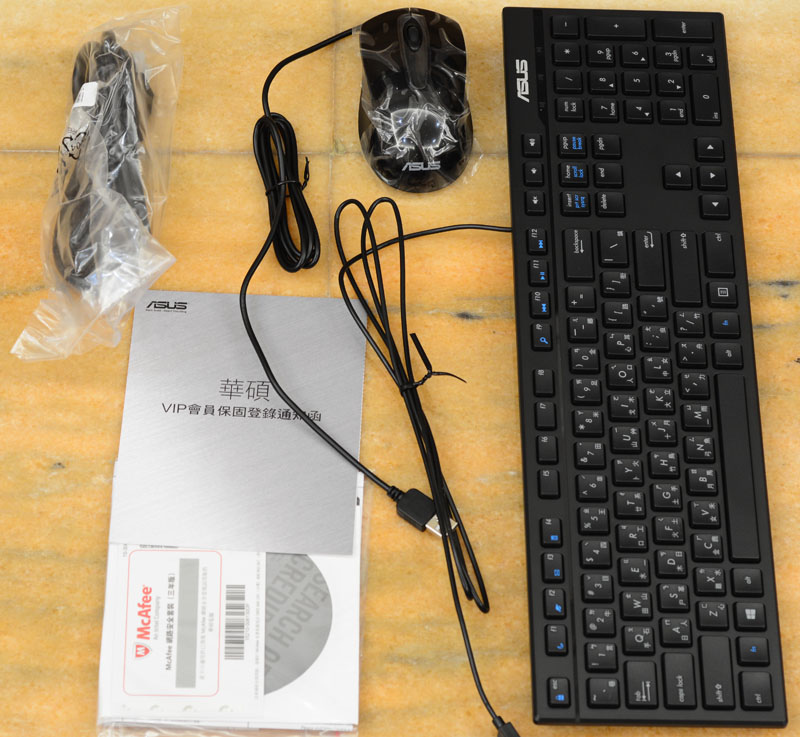

兩個配件盒內有鍵盤、滑鼠、電源線、保固登錄通知函、驅動程式光碟、防毒軟體序號卡

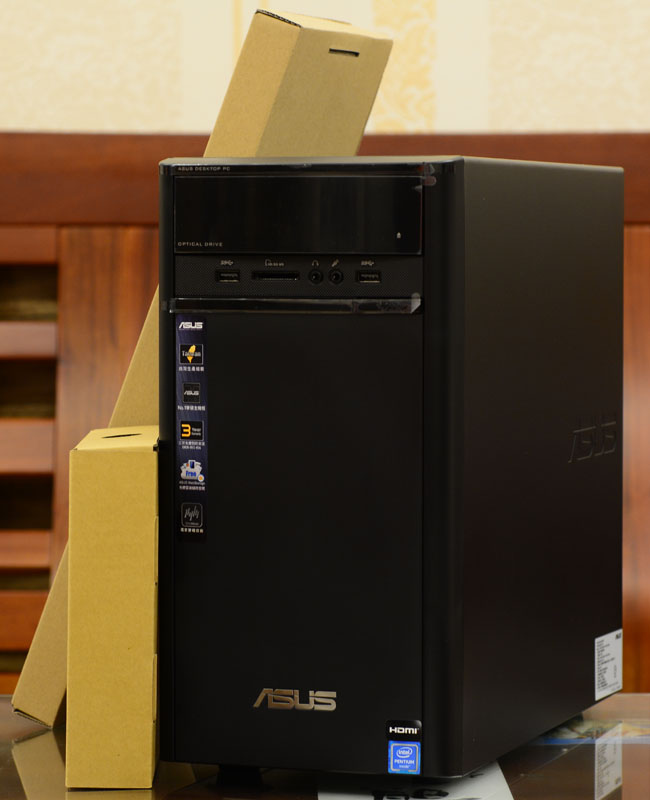

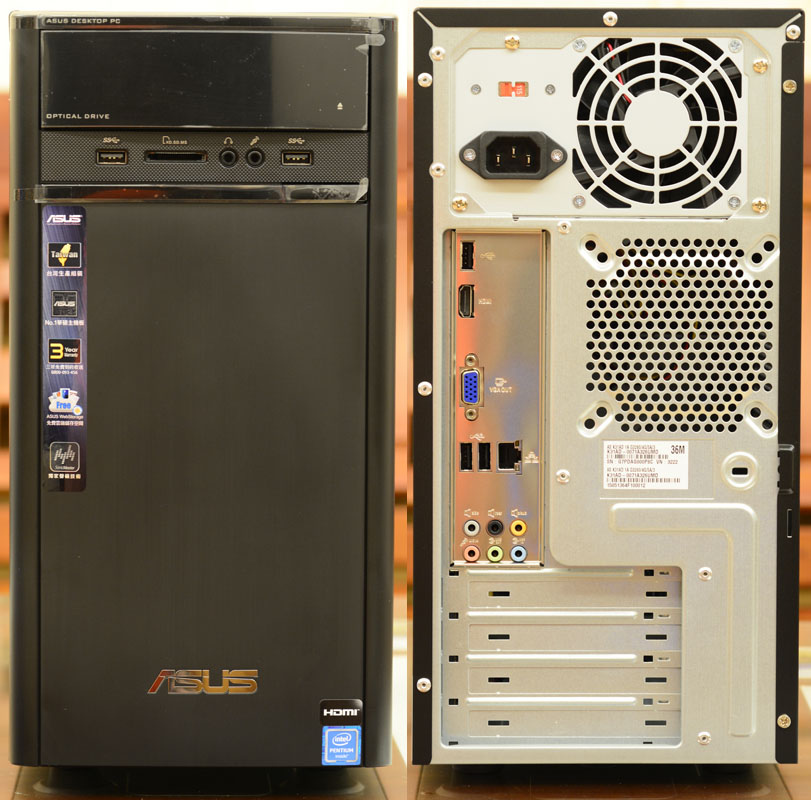

主機正面及背面

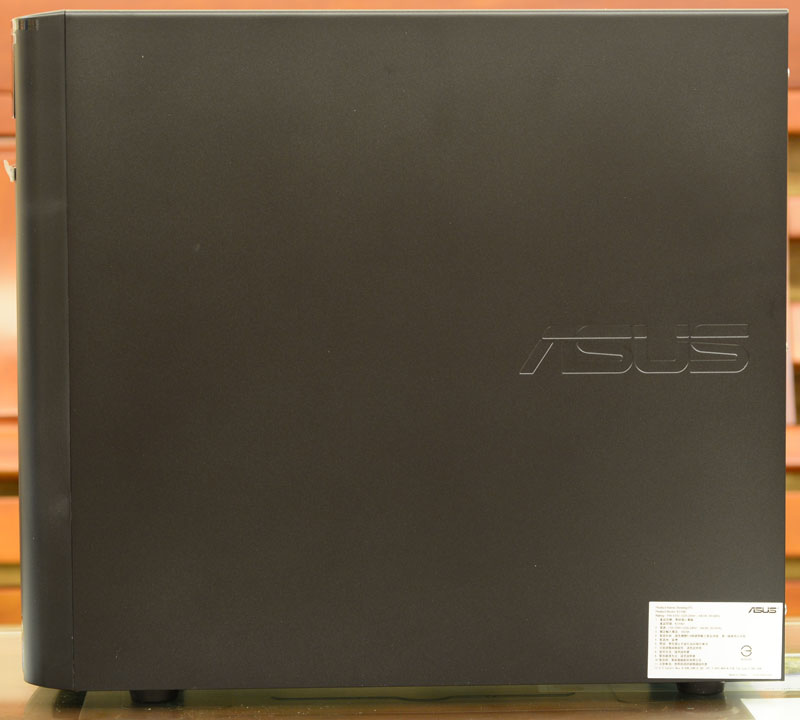

主機右側面,有ASUS商標凹印,此面外殼無法拆卸

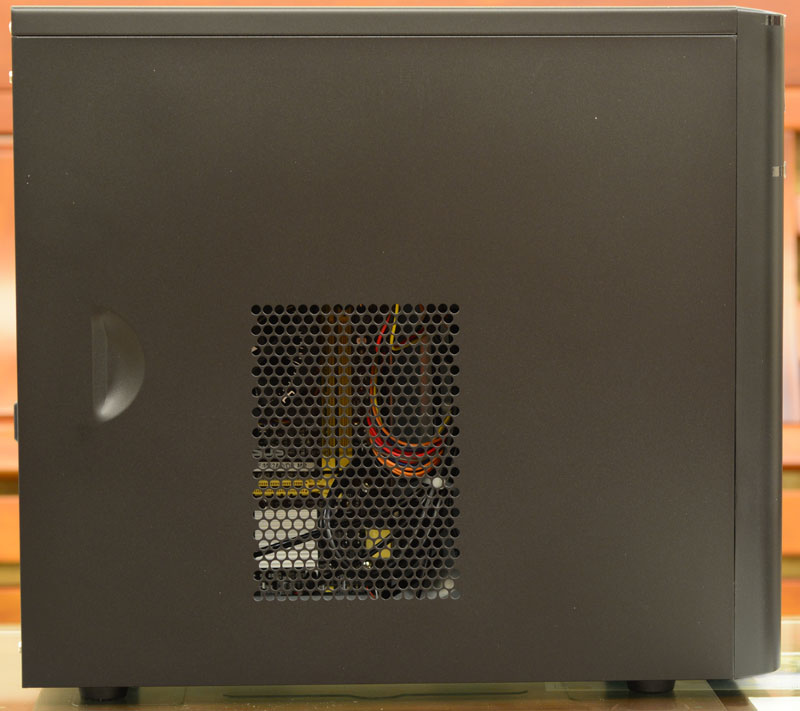

主機左側面,有散熱用網狀開口,此面外殼可以打開,凹槽處方便施力

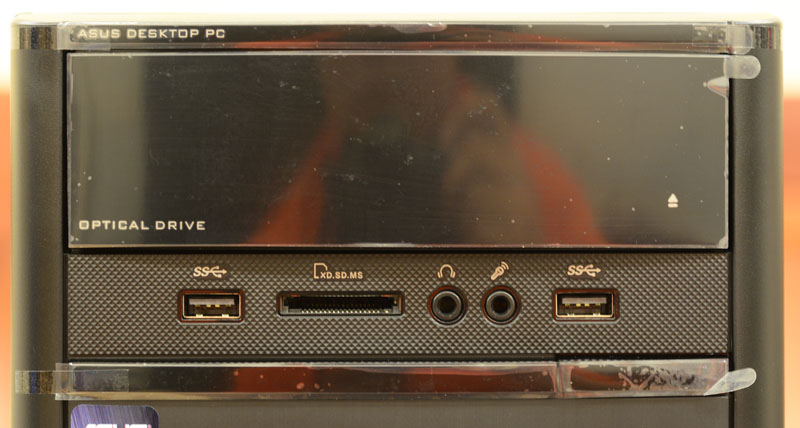

正面頂部光碟機為隱藏式設計,光碟機隱藏門下方有兩個USB 3.0埠、XD/SD/MS三合一讀卡機、耳機及麥克風3.5mm插座,電源總開關及電源指示燈在右方USB埠下方右側,機殼面板無配置硬碟指示燈及重置按鈕

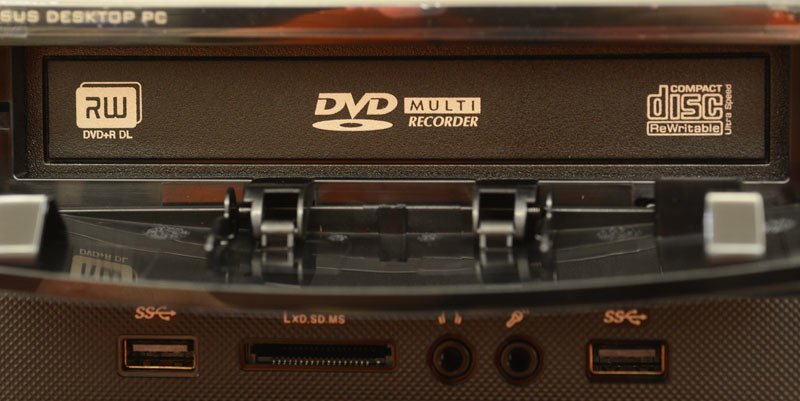

通電後按壓光碟機隱藏門右下角退片符號處,光碟機托盤會伸出並自動打開隱藏門,輕推托盤前方就可收回

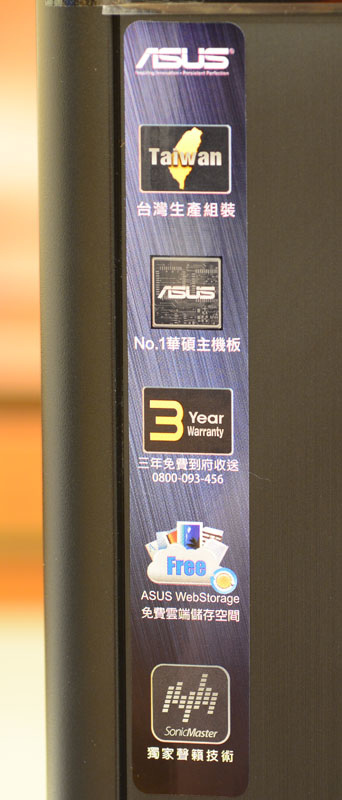

正面側邊有產品特色說明貼紙

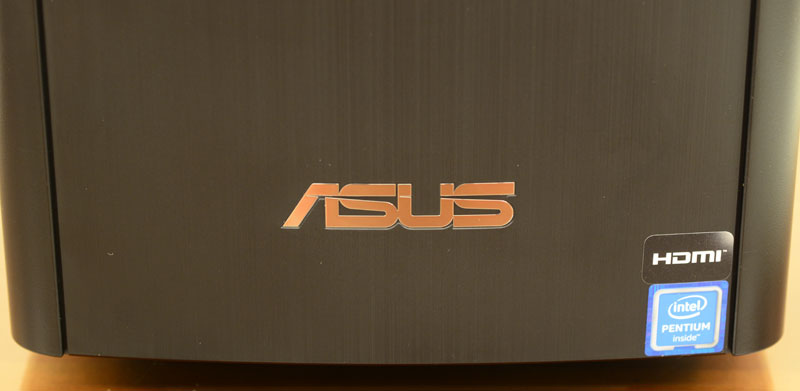

正面外殼有不是很明顯的類髮絲紋處理,嵌入式銀色ASUS字樣商標,右下角處有HDMIIntel inside貼紙


後方I/O埠,有三個USB 2.0、一個HDMI、一個VGA D-SUB、一個GbE網路孔(含燈號)、六組音效輸出/輸入3.5mm插座

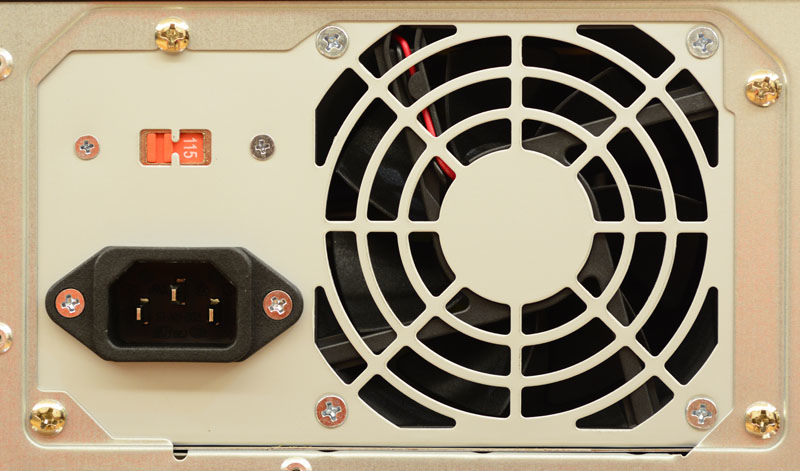

電源供應器採用8公分風扇散熱,輸入電壓為手動選擇切換

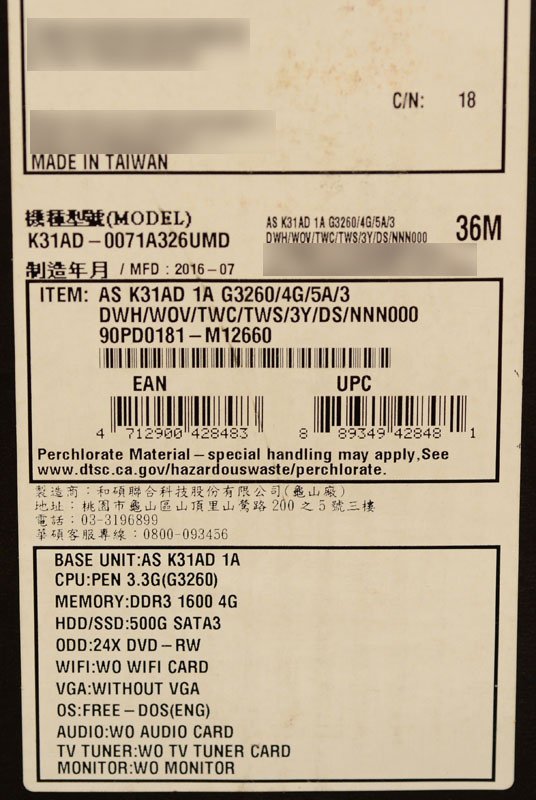

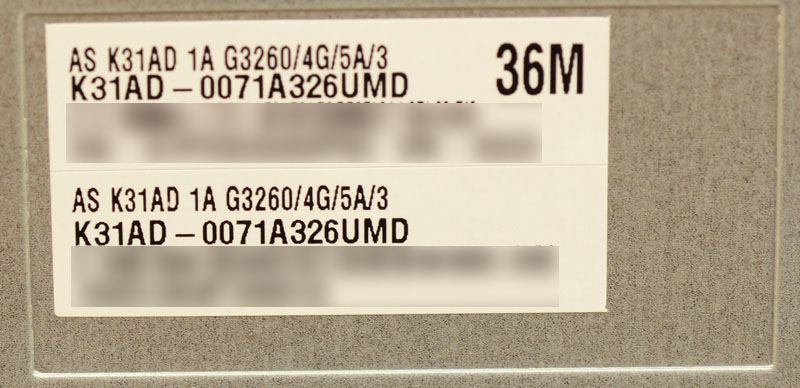

背面一角有貼上機型型號/序號貼紙,36M表示保固36個月(3)

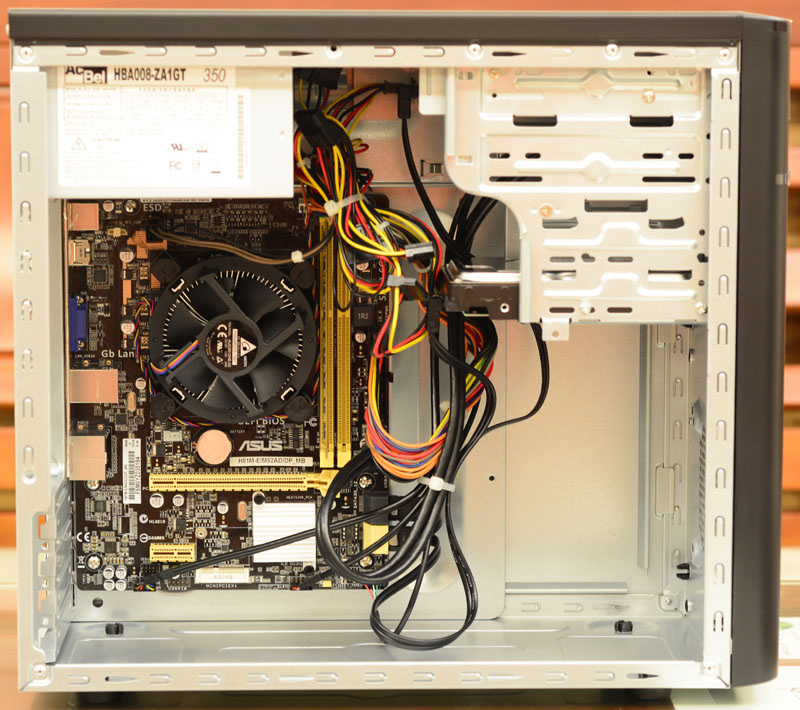

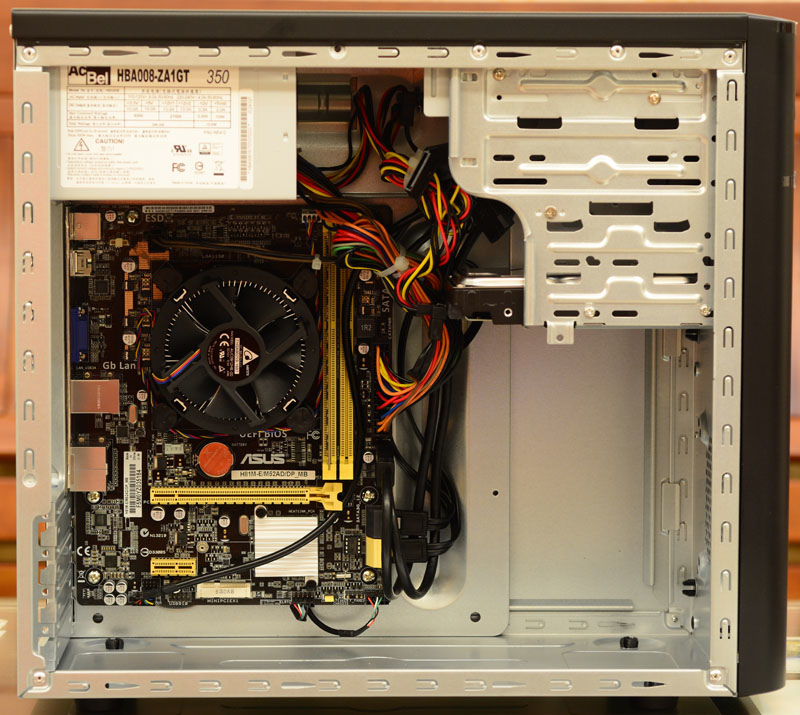

打開左側外殼,就可以看到內部配置,為Micro ATX Form Factor,搭配標準PS2規格ATX電源供應器,內部只有一個5.25吋及兩個3.5吋安裝空間,機殼前後有額外8/9公分散熱風扇安裝孔位

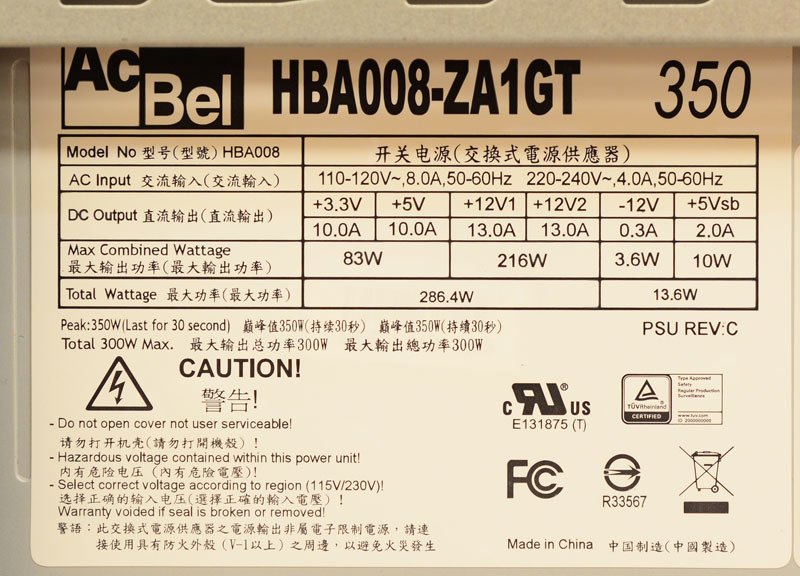

使用的電源供應器為康舒製造HBA008-ZA1GT,連續輸出功率300W,峰值輸出功率350W(30),無主動PFC設計及80PLUS認證

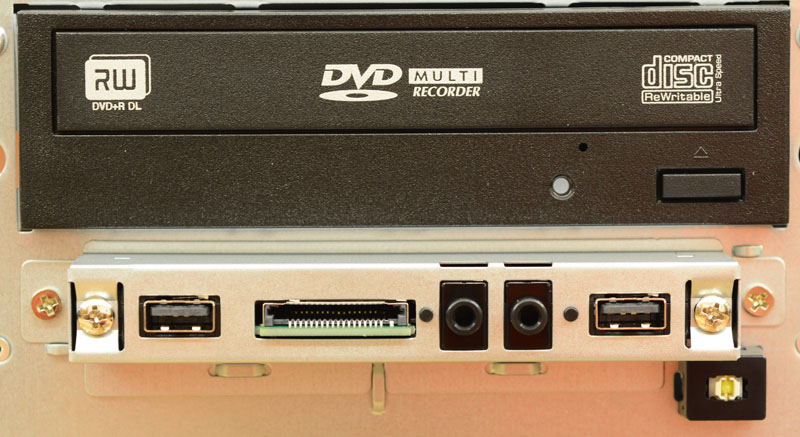

正面外殼面板拆下後,就可以看到光碟機、USB/讀卡機/耳機/麥克風插座固定支架,右下角為帶燈電源開關,通電後會發出白光

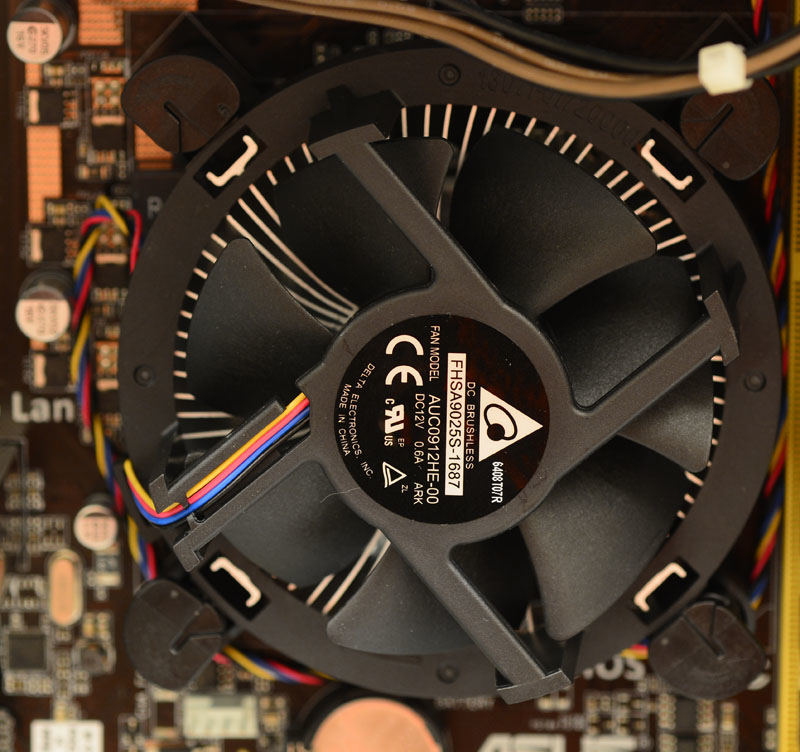

處理器散熱風扇為台達製造,使用塑膠壓扣固定在主機板上

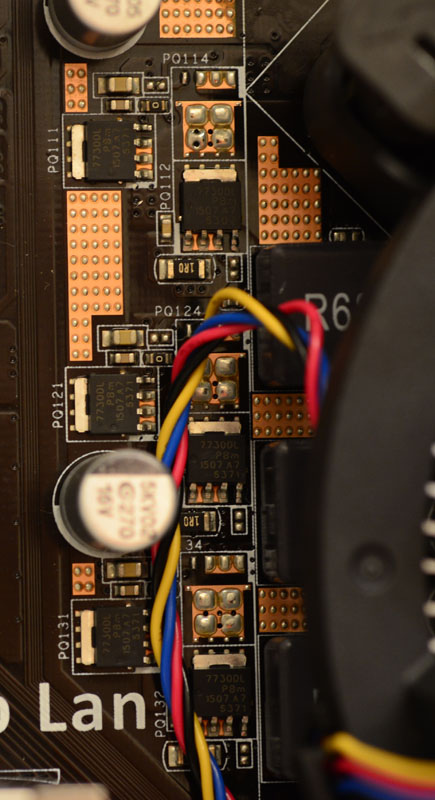

處理器VRM供電為三相設計,MOSFETPCB採露銅處理增加散熱面積

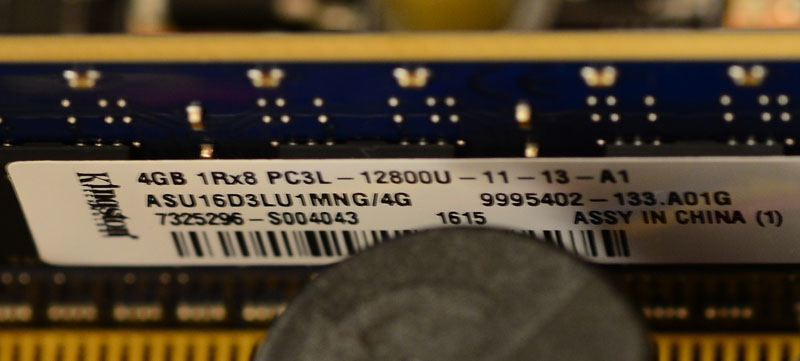

主機板有兩個DIMM插槽可安裝記憶體,出廠已安裝一條Kingston PC3L-12800(DDR3L-1600) 4GB記憶體

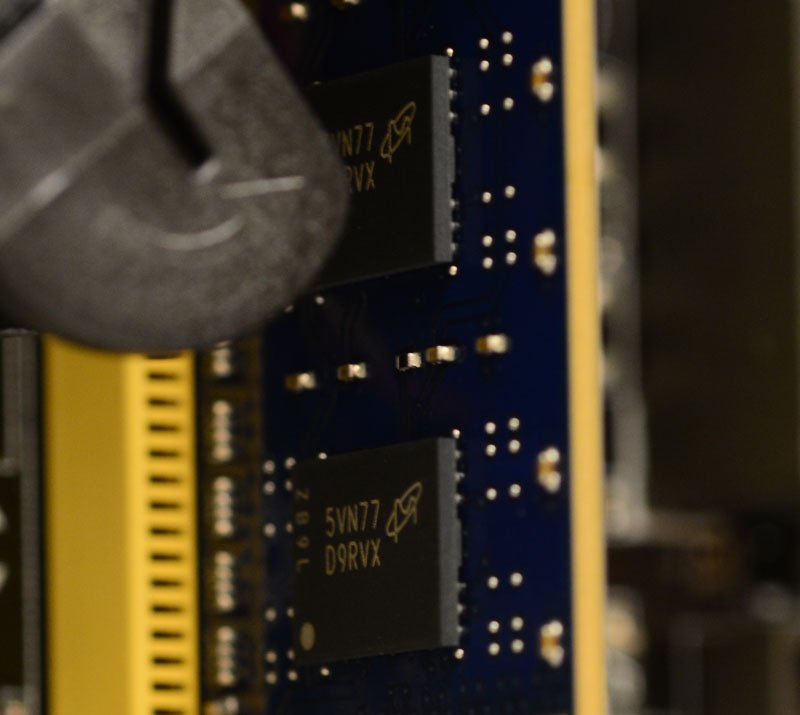

此記憶體為單面設計,並採用美光顆粒

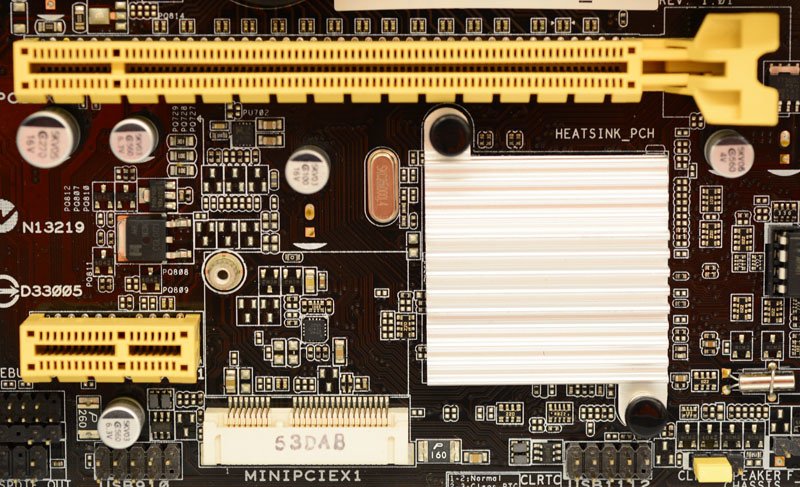

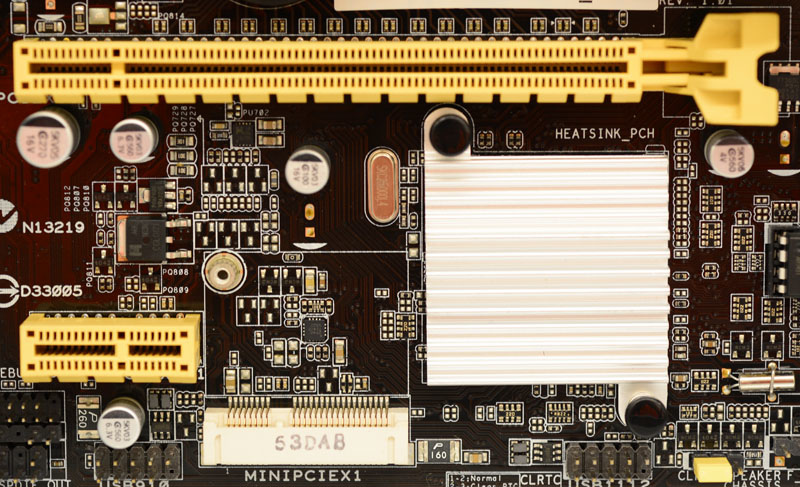

主機板擴充插槽提供一組PCIEx16、一組PCIEx1、一組MiniPCIEx1PCH晶片組上覆蓋一個輕薄的散熱片

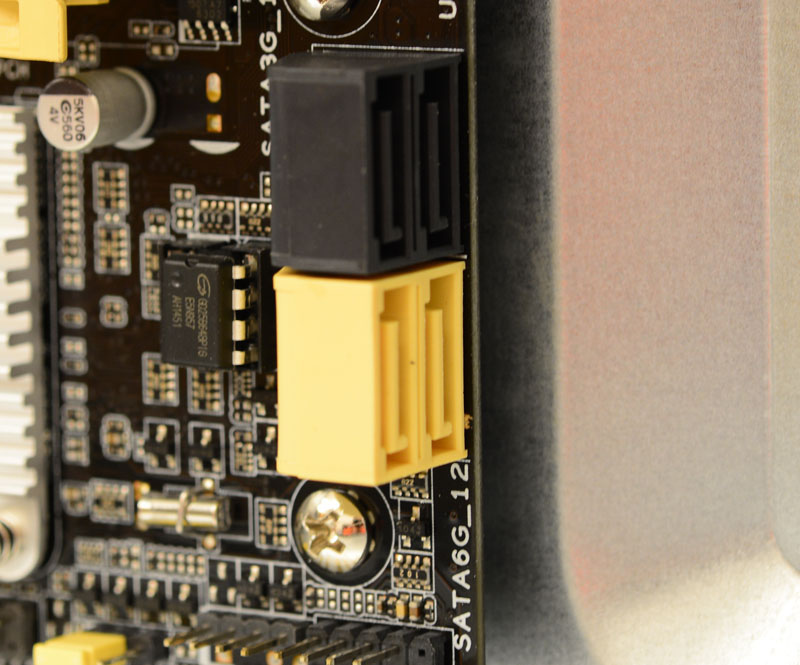

90SATA插槽,兩個黃色是SATA3,兩個黑色為SATA2SATA插槽後方8FLASH IC存放系統BIOS

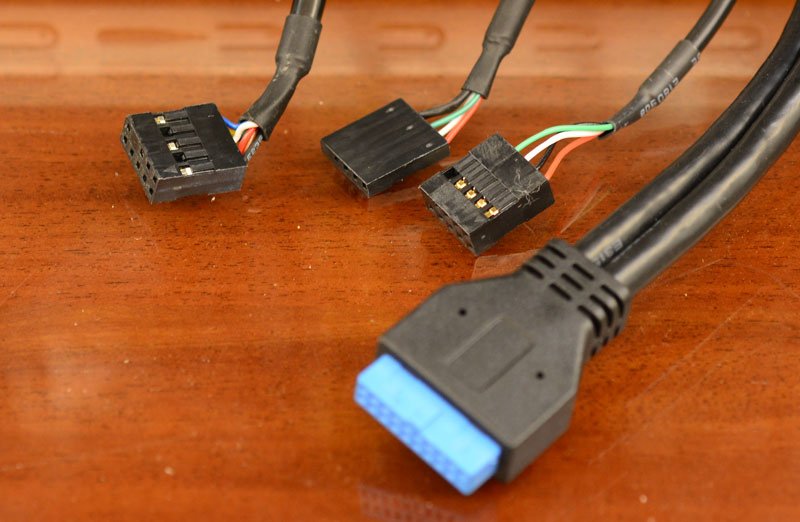

接至主機板上的機殼擴充面板連接線,由左至右分別為耳機/麥克風、讀卡機、電源開關/指示燈、USB 3.0

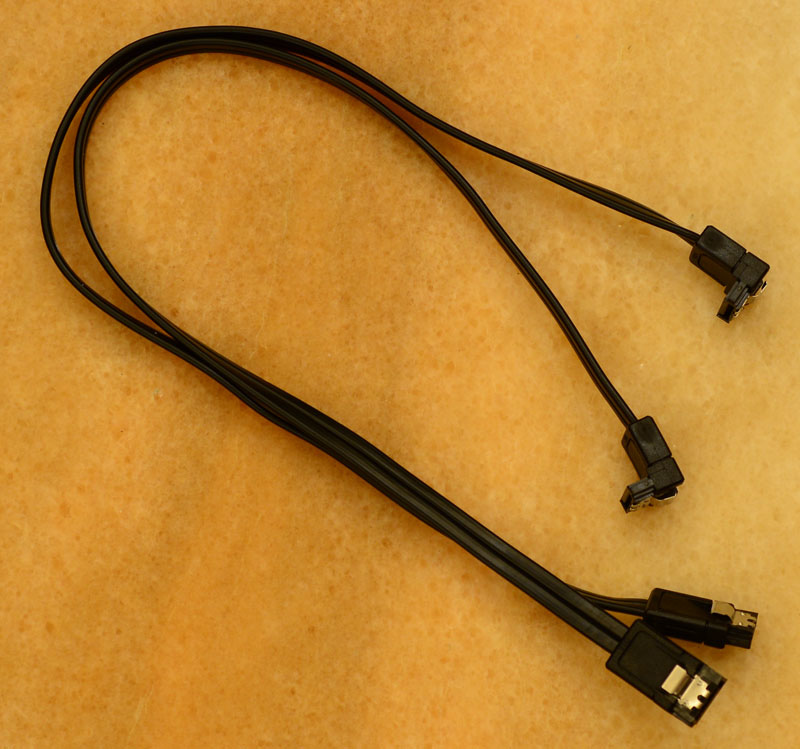

使用的SATA線其中一端為90度插頭,兩端均有固定用金屬扣片


電源供應器輸出線組,提供一個ATX24PATX12V 4P、四個SATA、兩個大4P及一個小4P接頭,線徑偏細


搭配的光碟機為H.L GHD1N Super Multi DVD燒錄機,硬碟機為TOSHIBA DT01ACA050 500GB


裝回去時將內部線路稍微整理一下

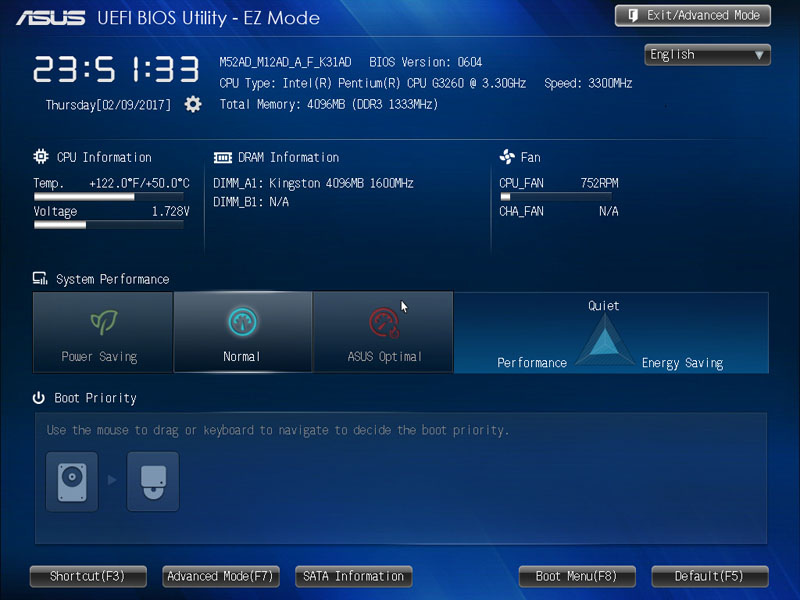

開機後出現ASUS商標畫面,按下”Del”鍵便可進入系統BIOS設定,預設為簡易模式EZ Mode畫面

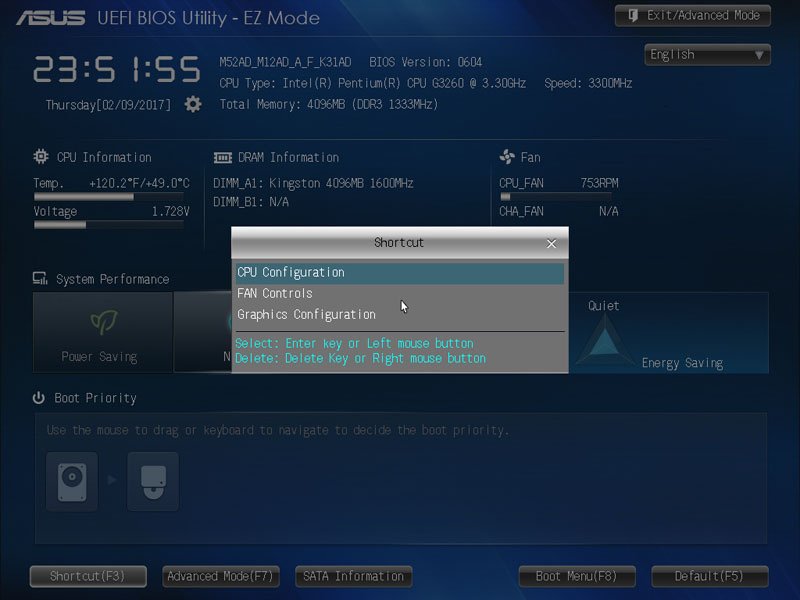

左下有捷徑Shortcut,使用者可自行選擇想要的選單放置在此,方便進行調整,也可以刪除設定的捷徑

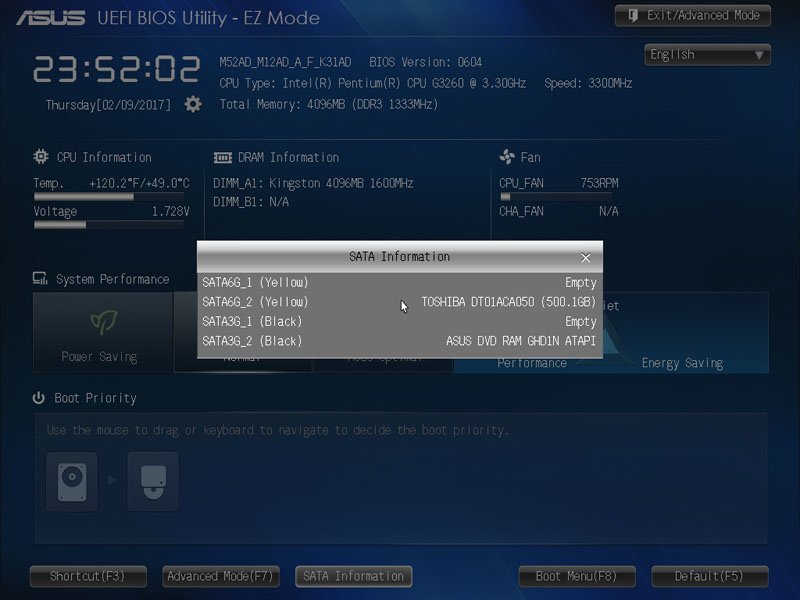

SATA Information顯示目前主機板已連接的SATA裝置/容量及埠編號


進入進階模式Advanced Mode,可以設定調整所有的選項,共有My Favorites(我的最愛)/Main(主要)/Advanced(進階)/Monitor(監控)/Boot(開機)/Tool(工具)等六大選單

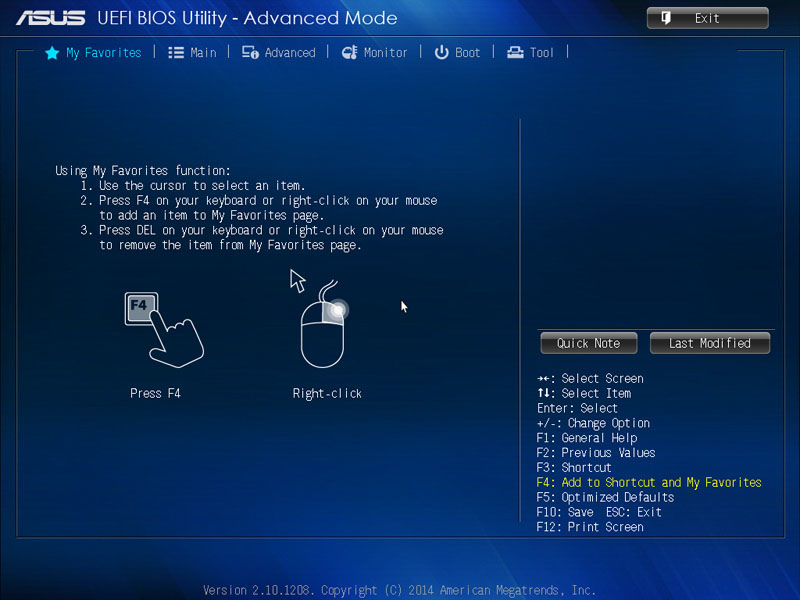

My Favorites(我的最愛)說明如何把進階模式中的項目加入/移除EZ Mode畫面中捷徑Shortcut的操作方法


Main(主要)顯示系統BIOS資訊/版本/建立日期/ME版本/PCH步進/處理器資訊/時脈/記憶體容量/記憶體速度

可設定語言、系統日期時間

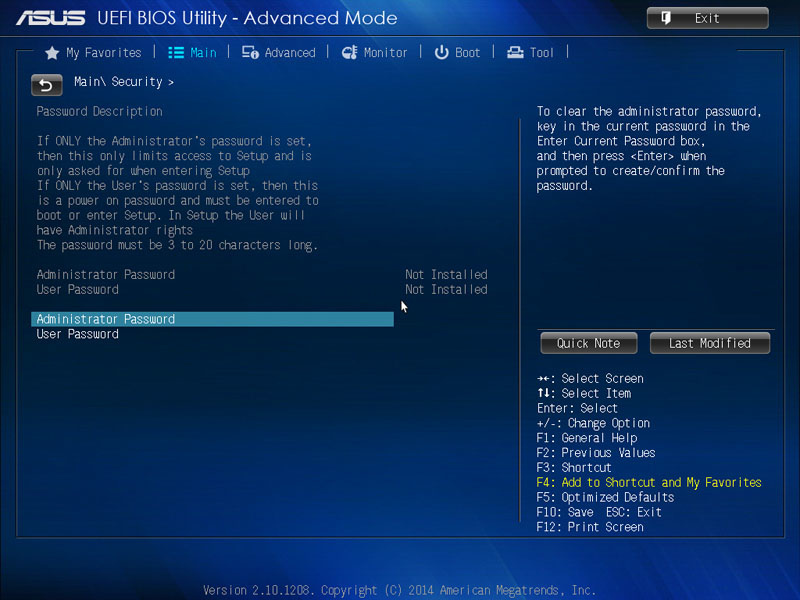

Main\Security可設定進入BIOS及開機密碼


Advanced(進階)可調整更細部的設定,為了避免造成異常,最好弄清楚各項目後,有把握再進行調整

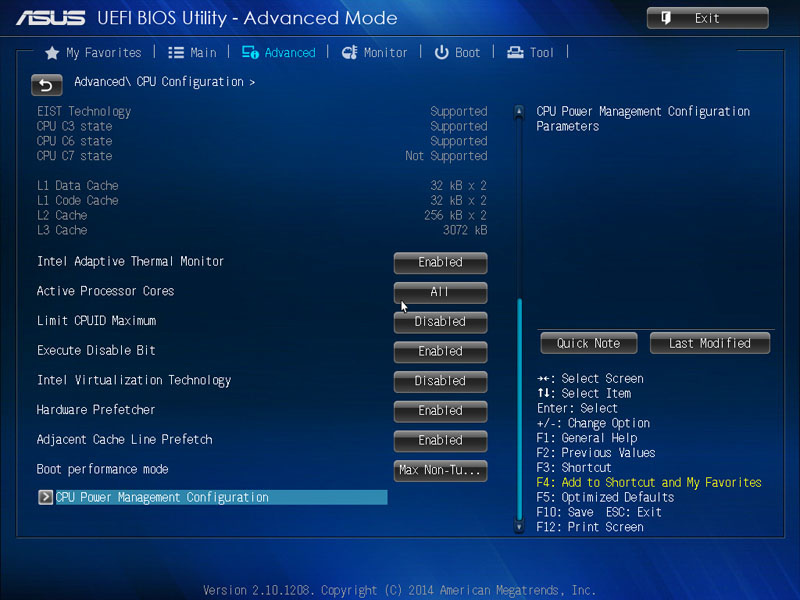

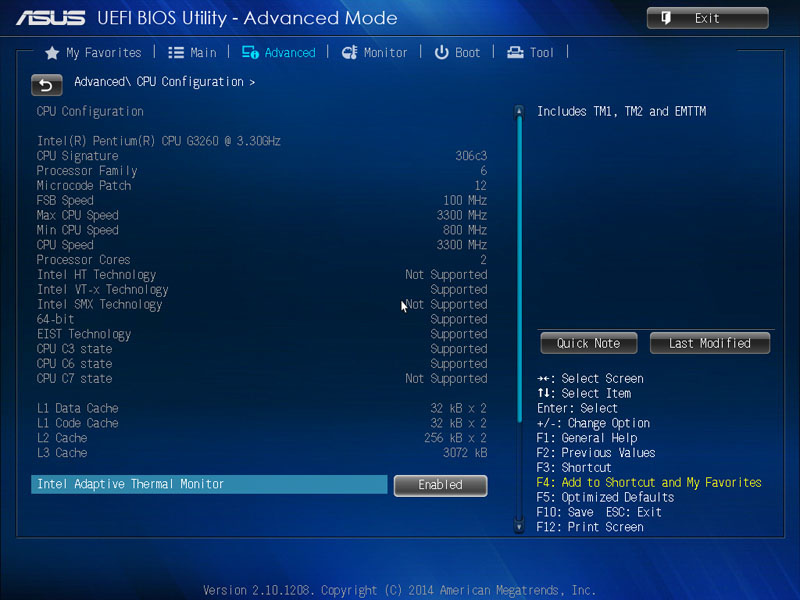

Advanced\CPU Configuration中可顯示更詳細的處理器資訊及調整可設定的選項


Advanced\CPU Configuration()

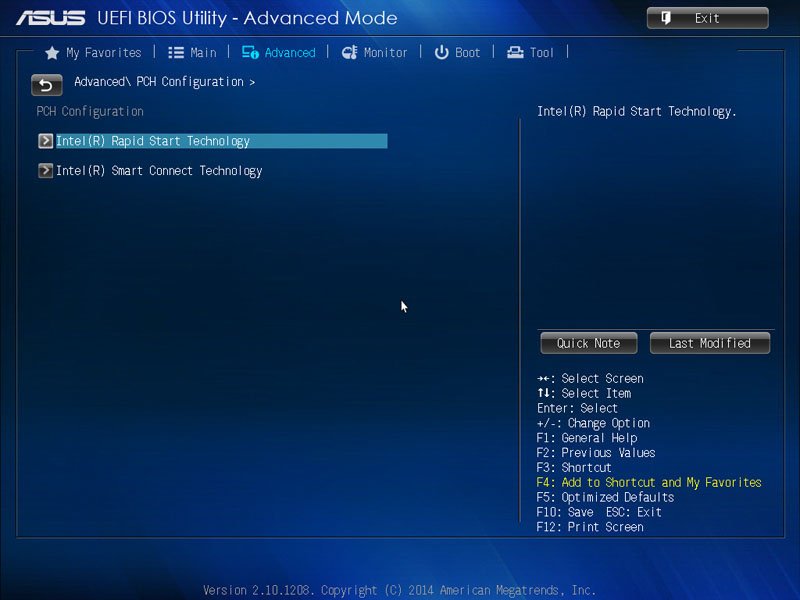

Advanced\PCH Configuration可設定Intel Rapid Start/Smart Connect的啟動/關閉


Intel Rapid Start啟動/關閉

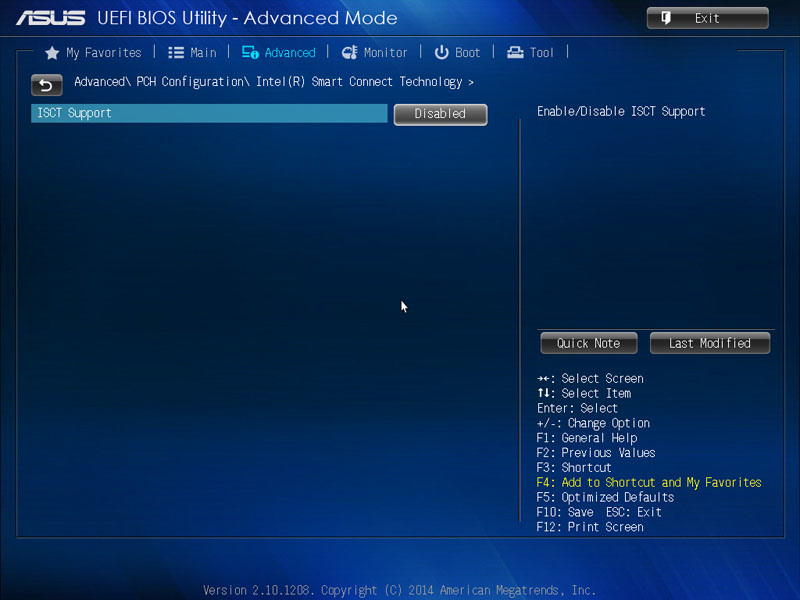

Intel Smart Connect啟動/關閉

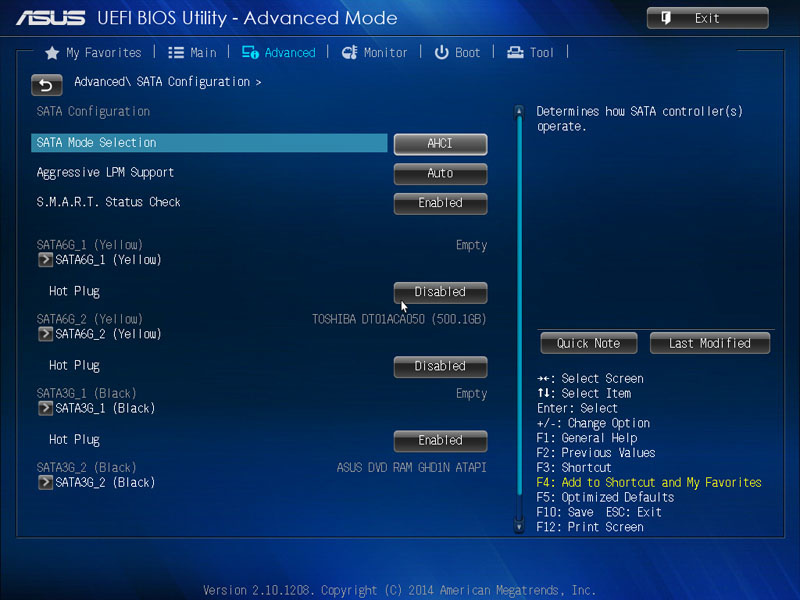

Advanced\SATA Configuration可設定SATA動作模式(IDE/AHCI)、節能設定、S.M.A.R.T.檢測啟動/關閉,下方會顯示目前各SATA埠連接裝置資訊及熱插拔啟動/關閉

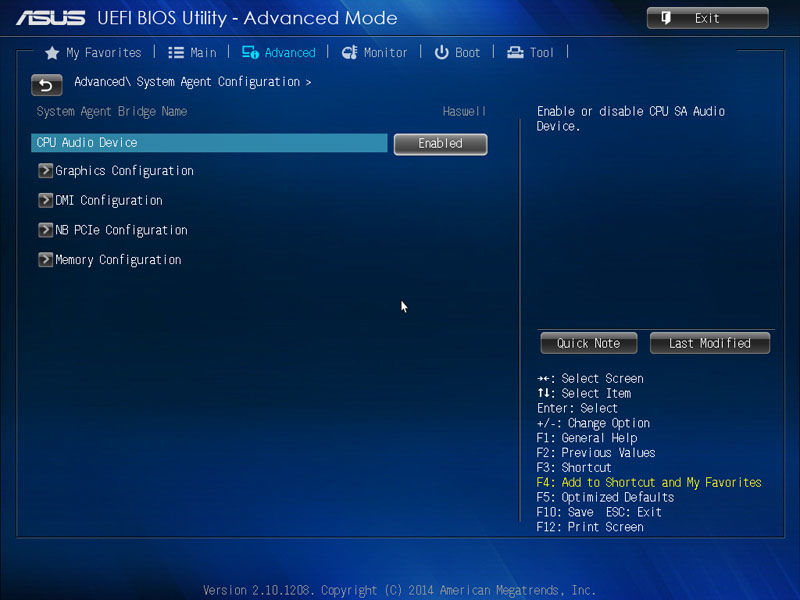

Advanced\System Agent Configuration用來調整內建顯卡、DMIPCIE、記憶體等進階設定


Advanced\System Agent Configuration\Graphics Configuration設定內建顯卡進階項目


Advanced\System Agent Configuration\DMI Configuration設定DMI Gen 2

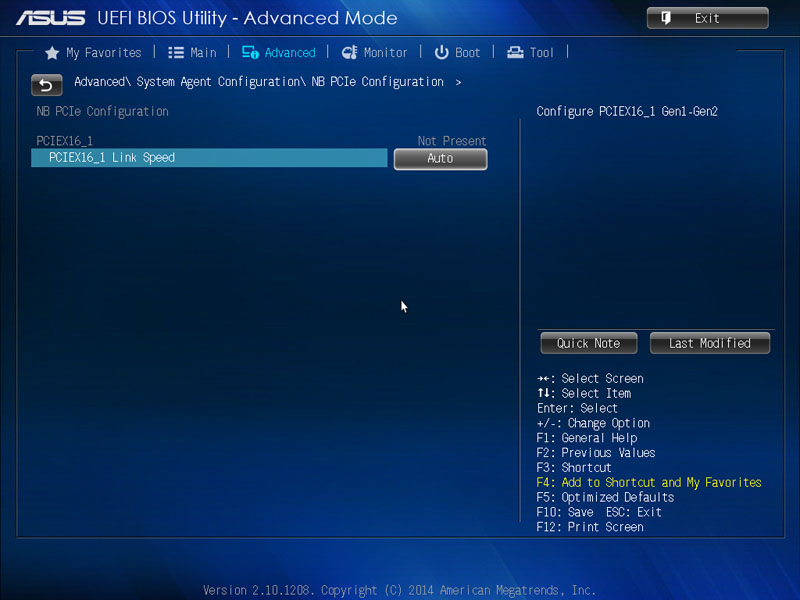

Advanced\System Agent Configuration\NB PCIe Configuration設定處理器的PCIE匯流排連線速度

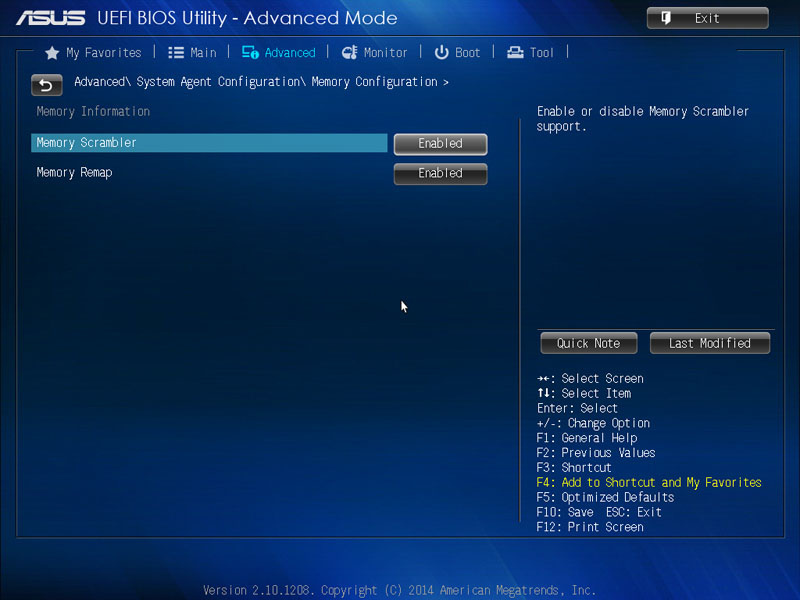

Advanced\System Agent Configuration\Memory Configuration設定ScramblerRemap項目

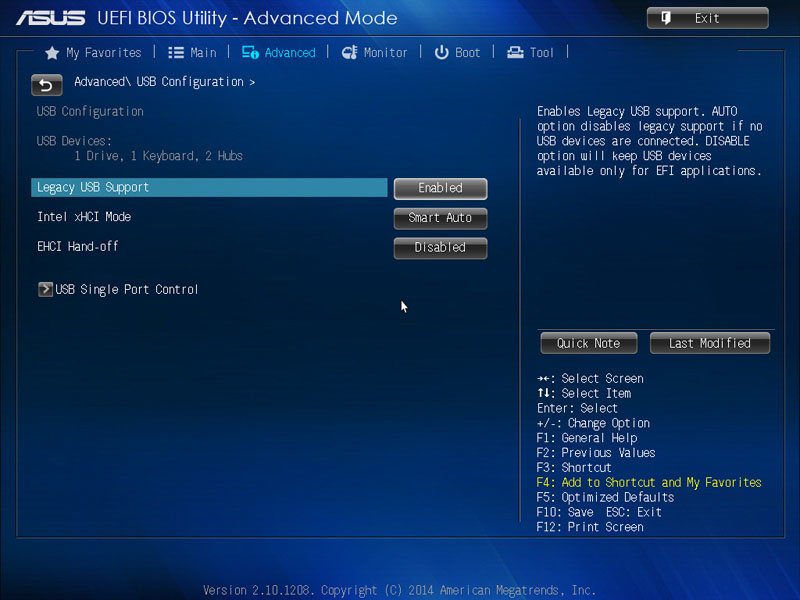

Advanced\USB Configuration顯示目前USB連接裝置種類數目,設定USB進階選項

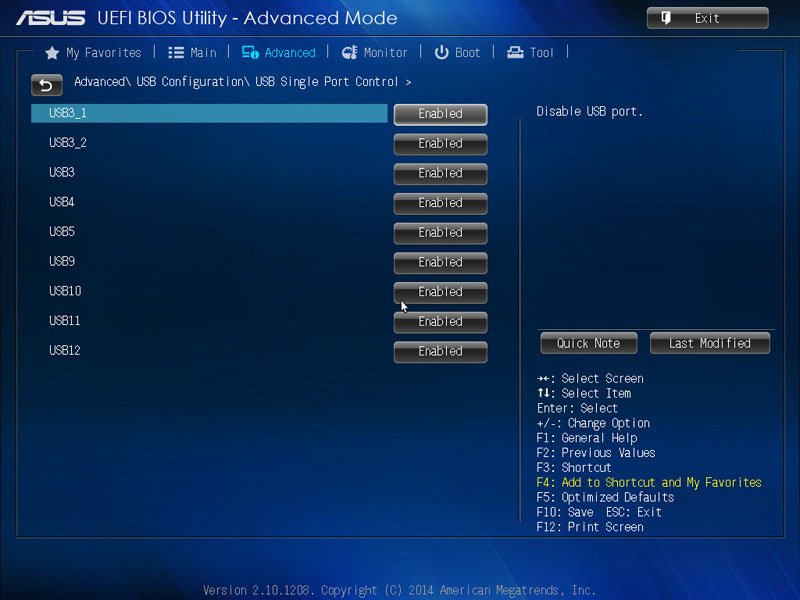

Advanced\USB Configuration\USB Single Port Control可針對主機板上每組USB埠獨立控制啟用/關閉

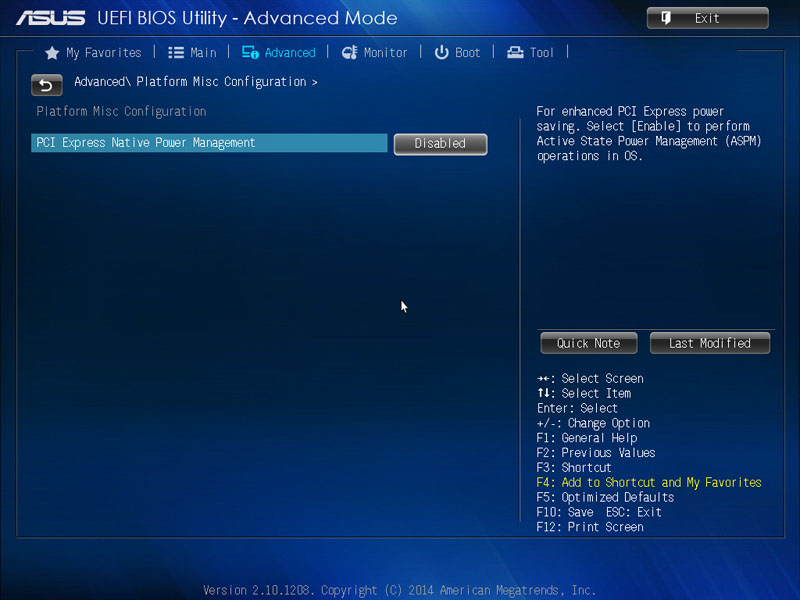

Advanced\Platform Misc Configuration設定PCIE電源管理

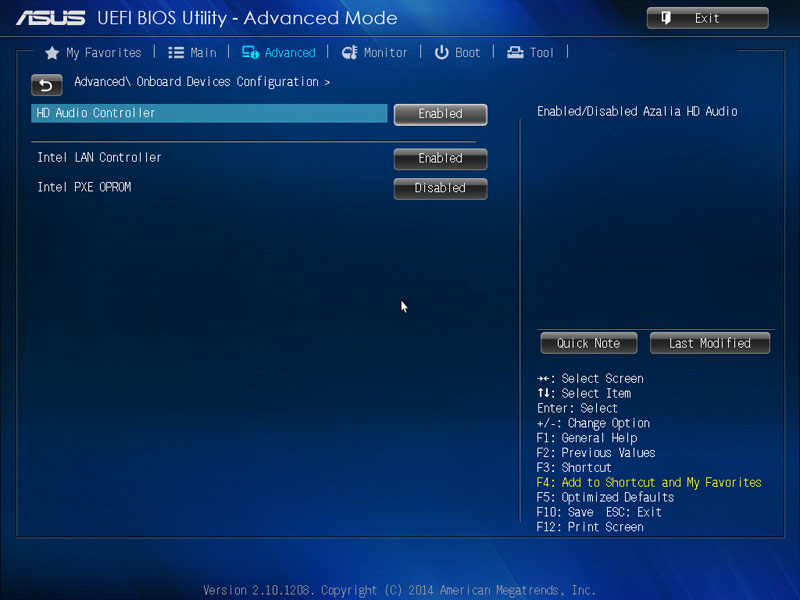

Advanced\Onboard Devices Configuration設定內建音效、網卡啟用/關閉

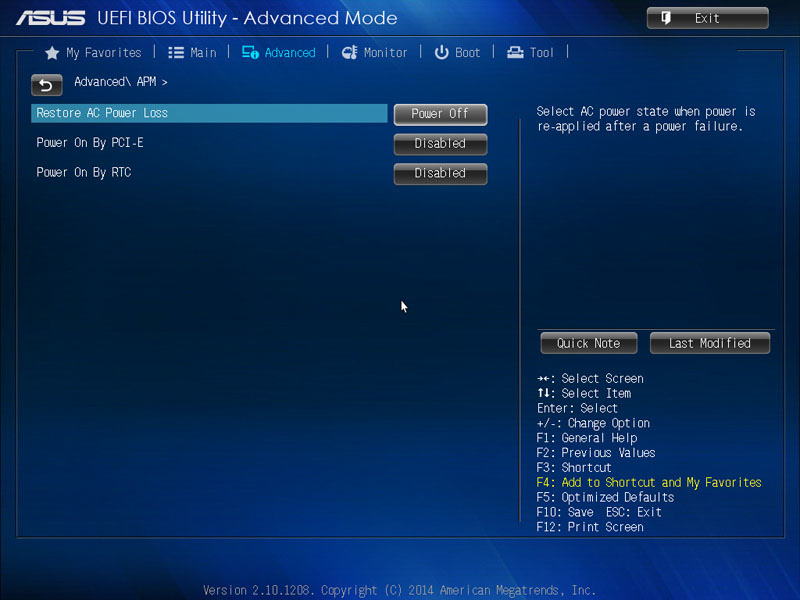

Advanced\APM設定AC斷電後復電時採取的動作、PCIE/RTC喚醒設定

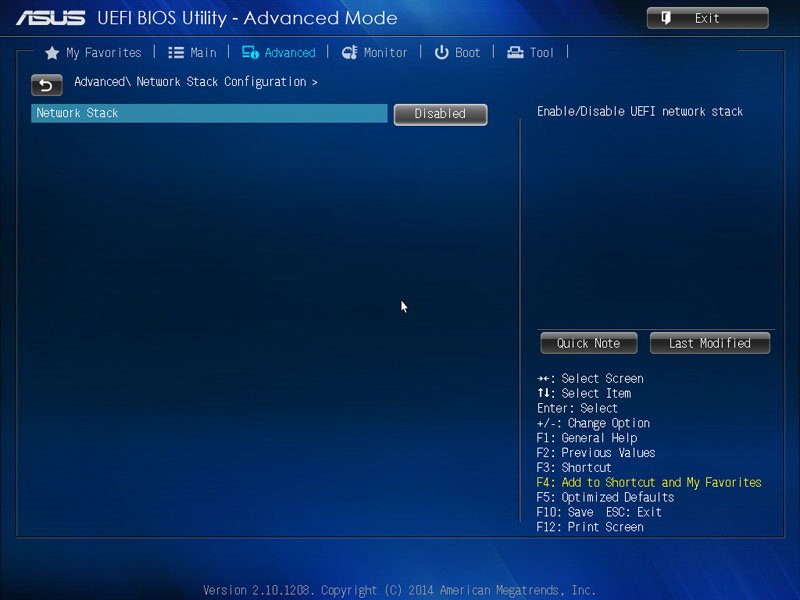

Advanced\Network Stack Configuration設定UEFI網路堆疊啟用/關閉

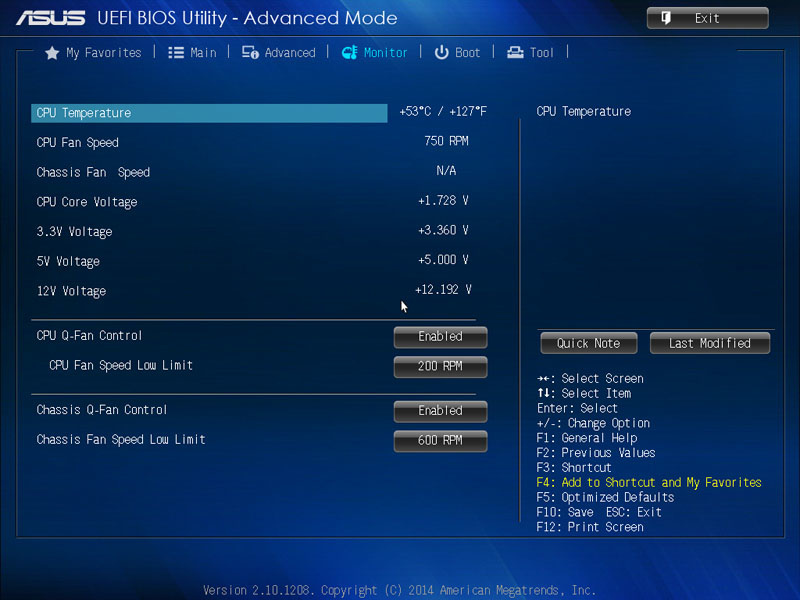

Monitor(監控)顯示目前處理器溫度、處理器風扇轉速、機殼風扇轉速、核心/3.3V/5V/12V電壓,可調整處理器風扇及機殼風扇的Q-Fan啟用/關閉

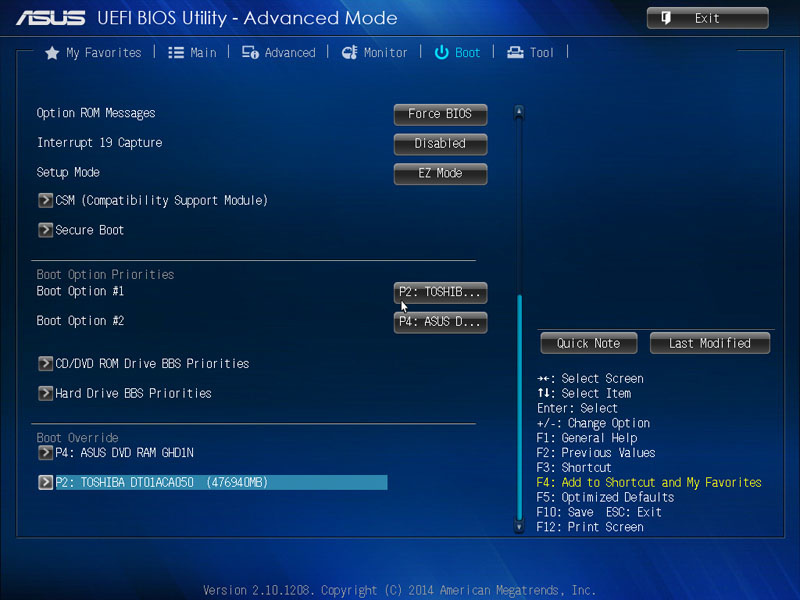

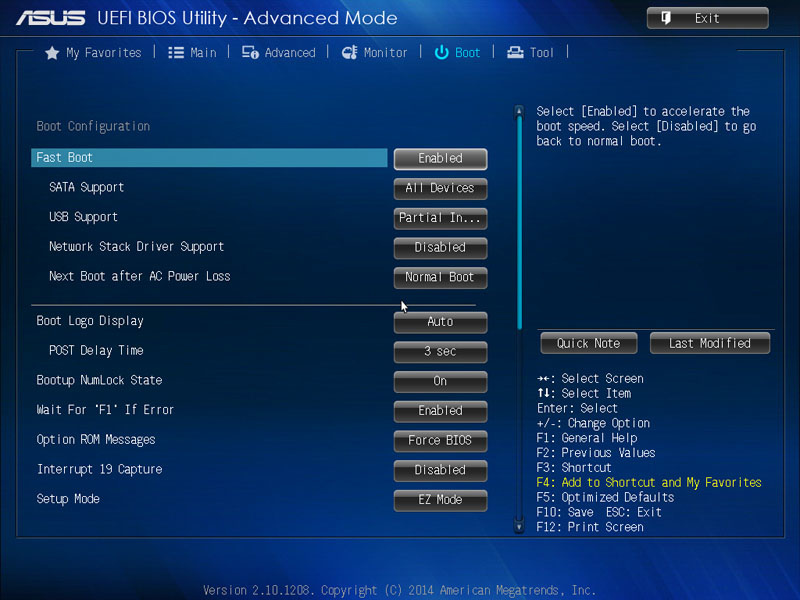

Boot(開機)設定系統開機細部選項


Boot選單()


Boot\CSM(Compatibility Support Module)調整不支援UEFI作業系統/外接裝置的相容性設定

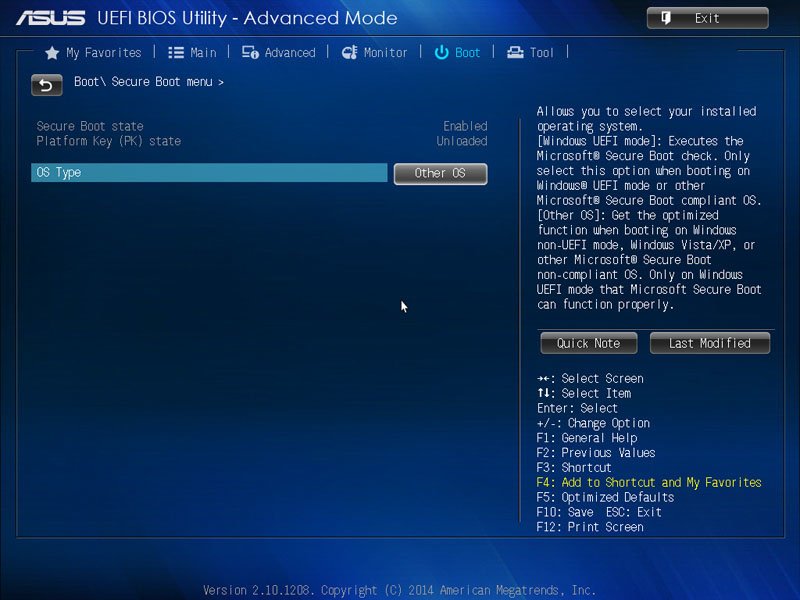

Boot\Secure Boot menu調整是否使用支援UEFI的作業系統

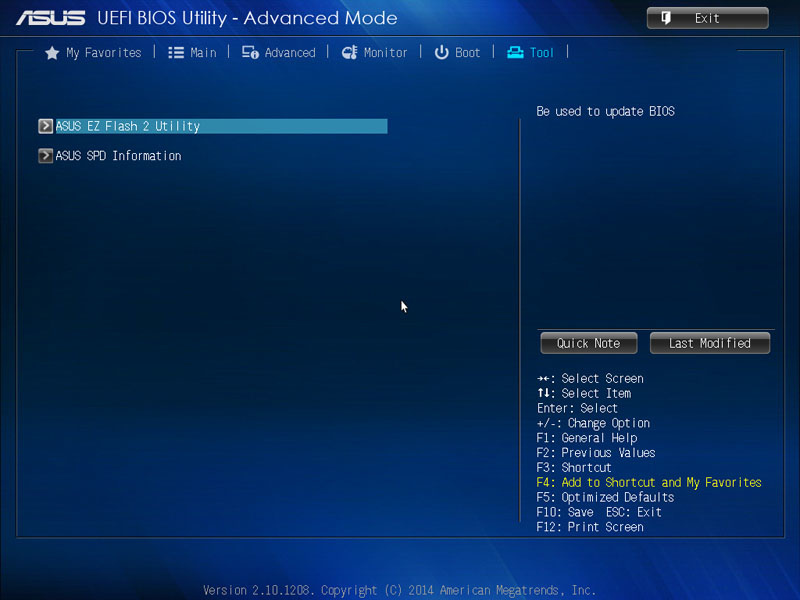

Tool(工具)提供BIOS更新工具及SPD資訊顯示

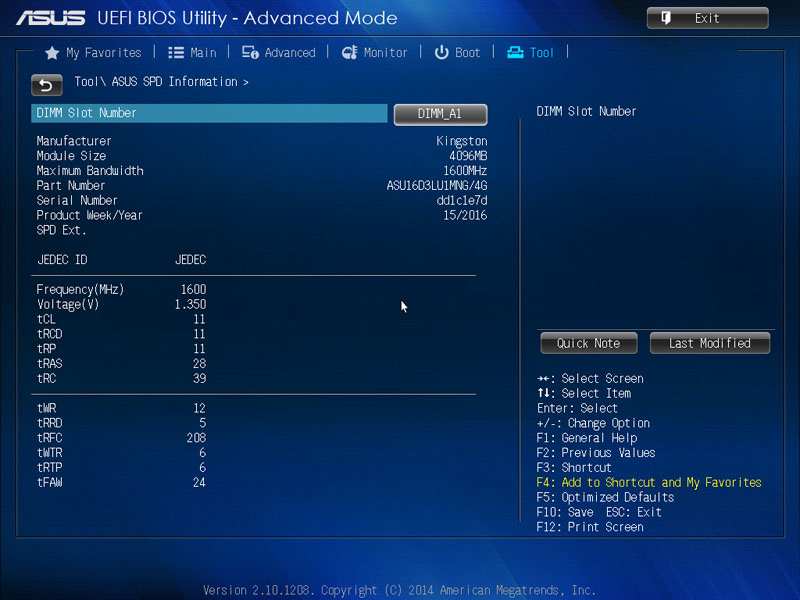

Tool\ASUS SPD Information顯示目前記憶體插槽上安裝的記憶體詳細資訊

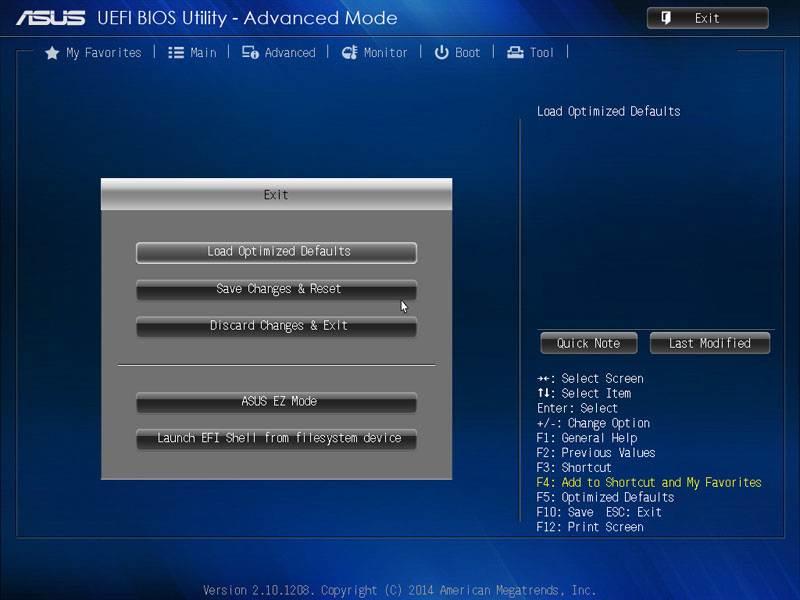

Exit選單可選擇載入最佳預設值、儲存並重新啟動、放棄並離開、回到簡易模式、從檔案系統啟動EFI介面

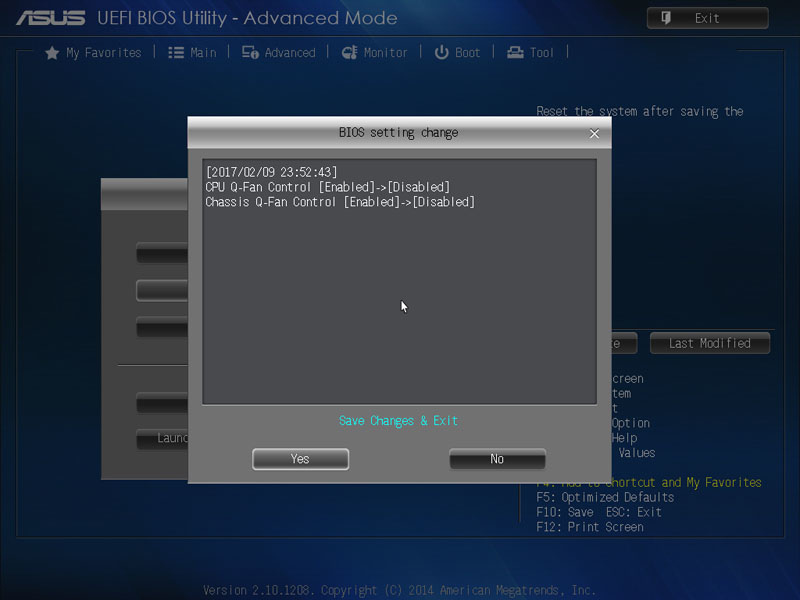

若選擇儲存並重新啟動,會出現修改的時間及修改的項目供使用者再次確認是否要儲存

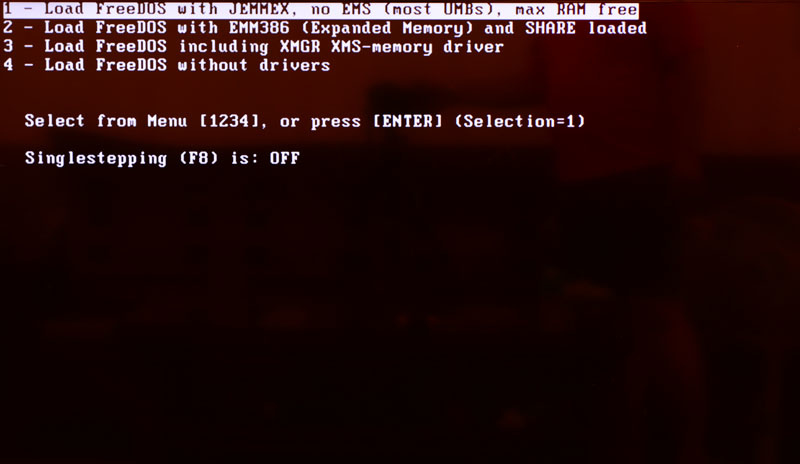

因為作業系統為FreeDOS,所以開機後直接進入FreeDOS選單

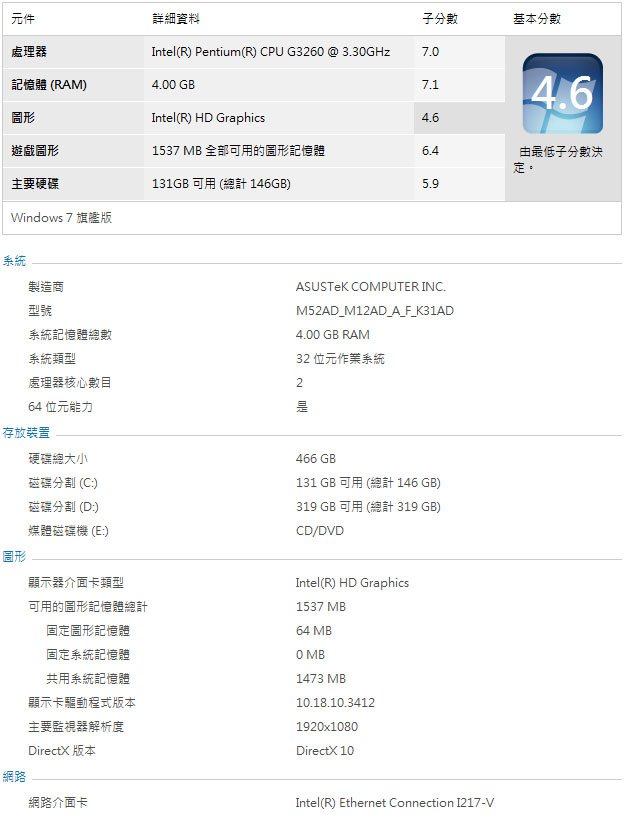

Windows 7 32位元版系統評等,圖形部分最低,為4.6分,硬碟格式化後可用空間為466GB

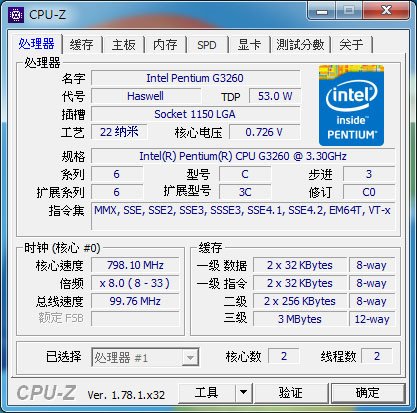

CPU-Z處理器資訊

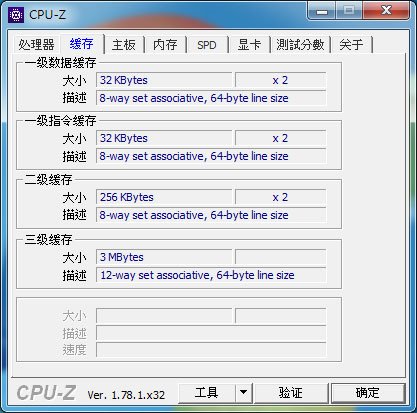

CPU-Z快取記憶體資訊

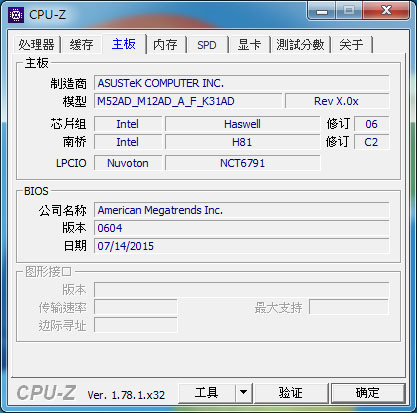

CPU-Z主機板資訊


CPU-Z記憶體資訊

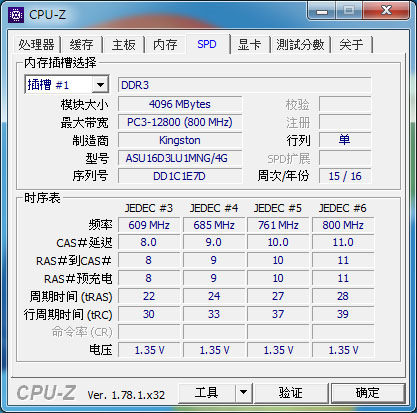

CPU-Z SPD資訊

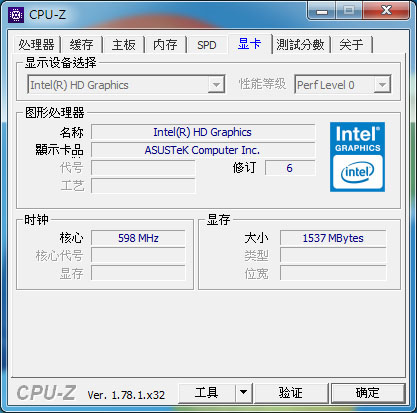

CPU-Z顯卡資訊

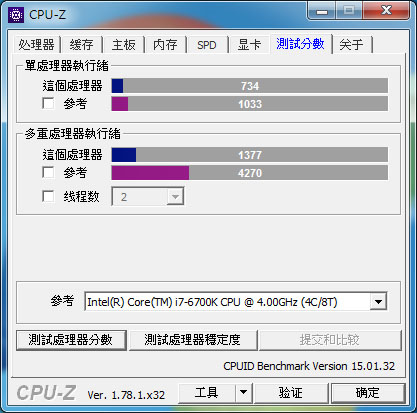

CPU-Z測試評等,並與i7-6700K@4GHz基準分數比較
