產品特色:

1.全模組化設計,搭配容易使用及安裝的專利發光透明水晶接頭

2.80PLUS白金認證,最高轉換效率可達92%

3.具備OPP/UPP/OVP/SCP保護

4.14公分雙滾珠軸承風扇,Auto/ECO雙模式散熱控制系統,可依照電源溫度及選擇模式改變風扇轉速

5.專利HPT 高功率雙層主變壓器



輸出接頭數量:

ATX20+4P1

CPU12V 4+4P1
EPS12V 8P1

PCIE 6+2P6

SATA10

4P5

4P1



外盒正面,蜂巢網狀背景搭上白金蝴蝶,下方有輸出功率及產品名稱字樣,右上有80PLUS白金認證標誌

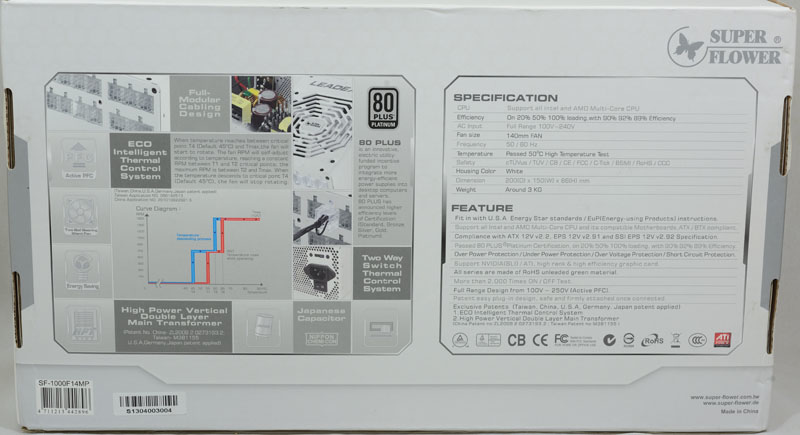

外盒背面,以英文搭配圖示說明特色及列出產品規格


特色說明圖示及風扇溫控模式說明

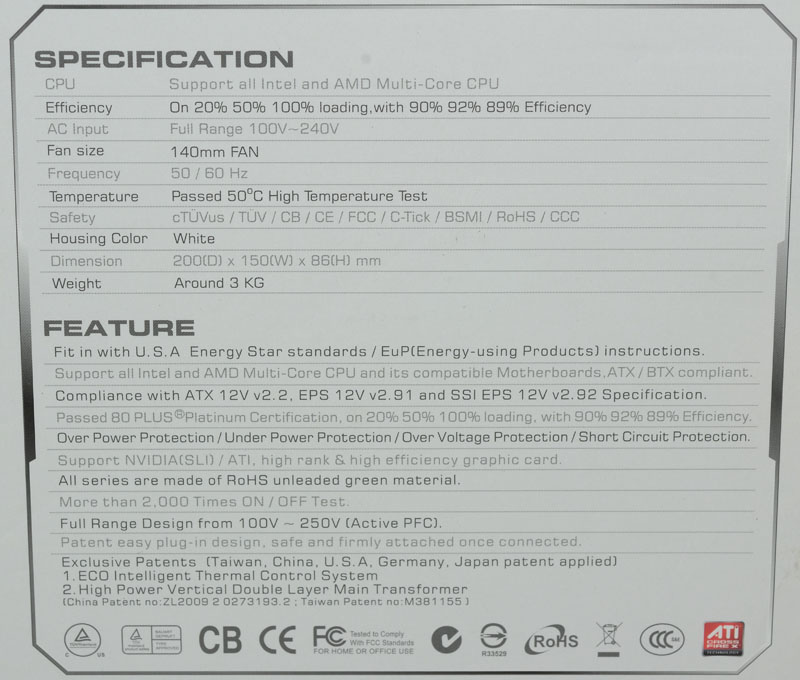

產品規格表,下方有各種安規認證圖示


外盒左右側面印上產品特色說明、產品名稱及實體外觀圖


外盒上下側面印上振華蝴蝶商標


包裝內容物,印有振華商標的白色不織布套包裹住電源本體,所有線材收納在印有振華商標的黑色尼龍收納包中,其他還有說明文件、保固卡及固定螺絲

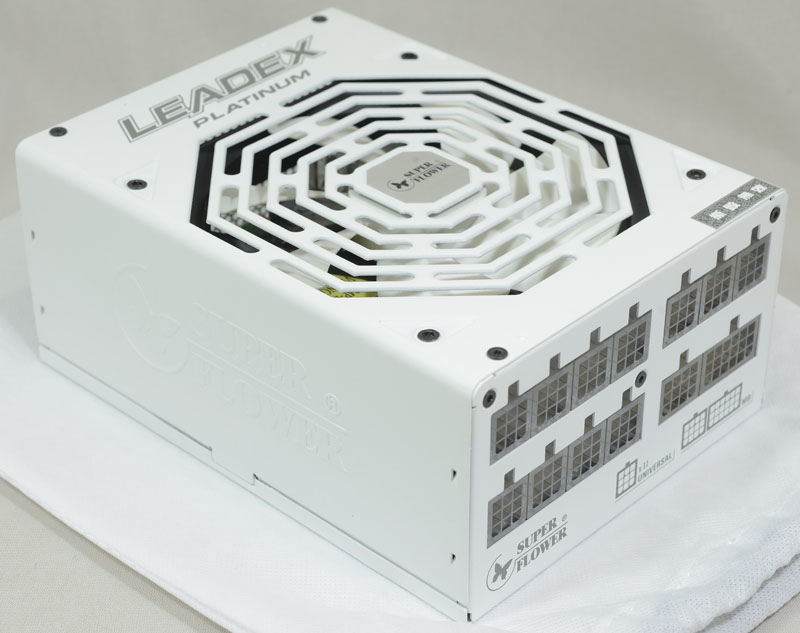

電源本體外觀採用白色霧面烤漆處理,固定螺絲使用內六角沉頭螺絲


外殼其中一側面有振華蝴蝶商標凸印


輸出規格標籤,上有產品型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

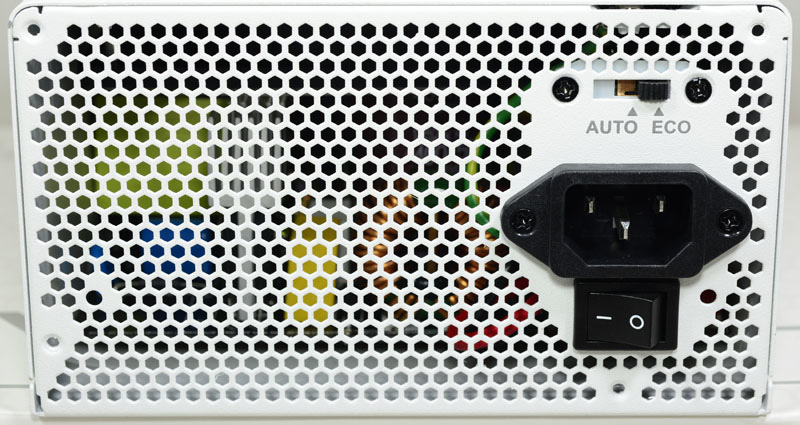

六角蜂巢網狀散熱出風口處交流輸入插座及電源總開關旁有Auto/ECO風扇模式切換開關

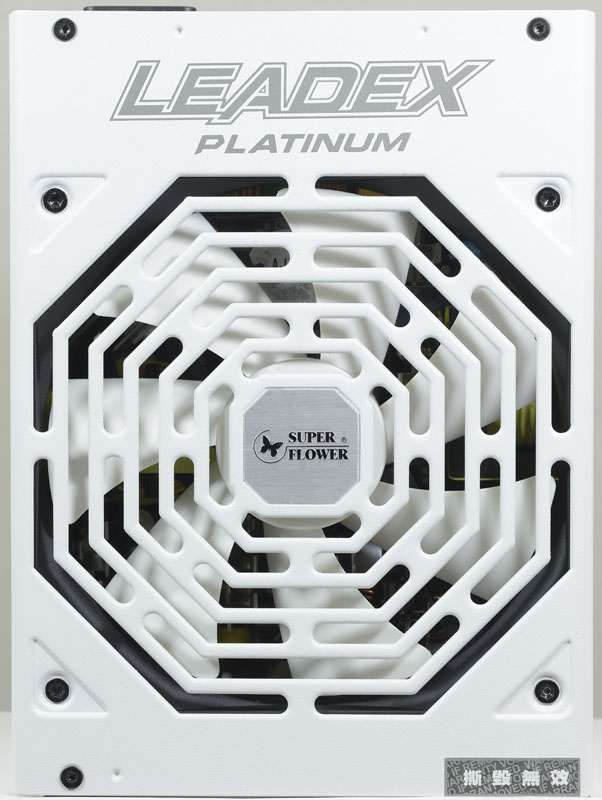

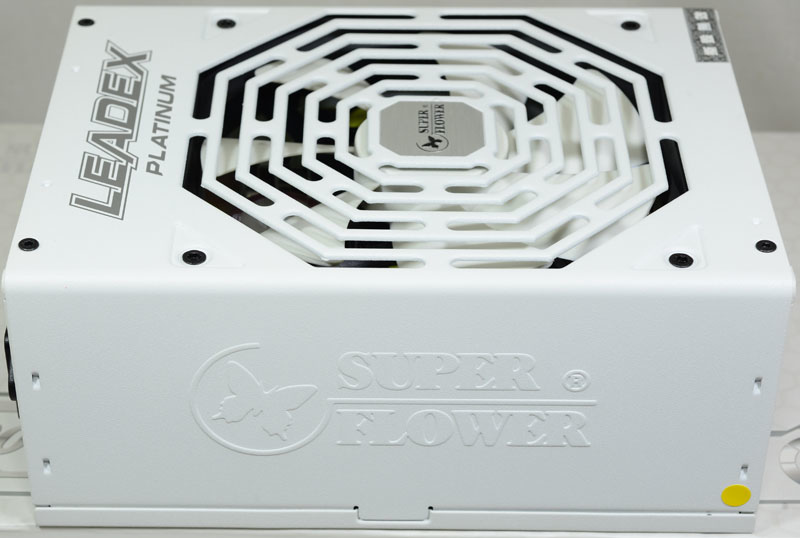

直接在外殼上沖壓出八角形風扇進氣口護網,使用內六角螺絲固定風扇,護網中央有振華商標貼紙,進氣口上方直接在外殼印上LEADEX PLATINUM字樣

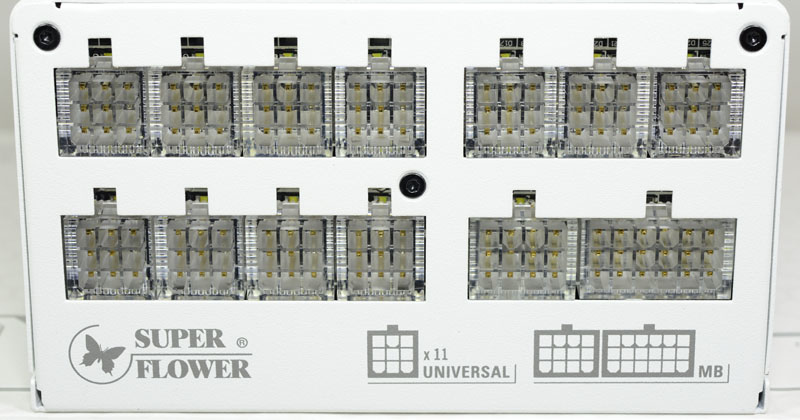

模組化輸出插座,主機板使用18+12PIN插座,另外有119PIN通用型插座,插座本體使用透明材料製作

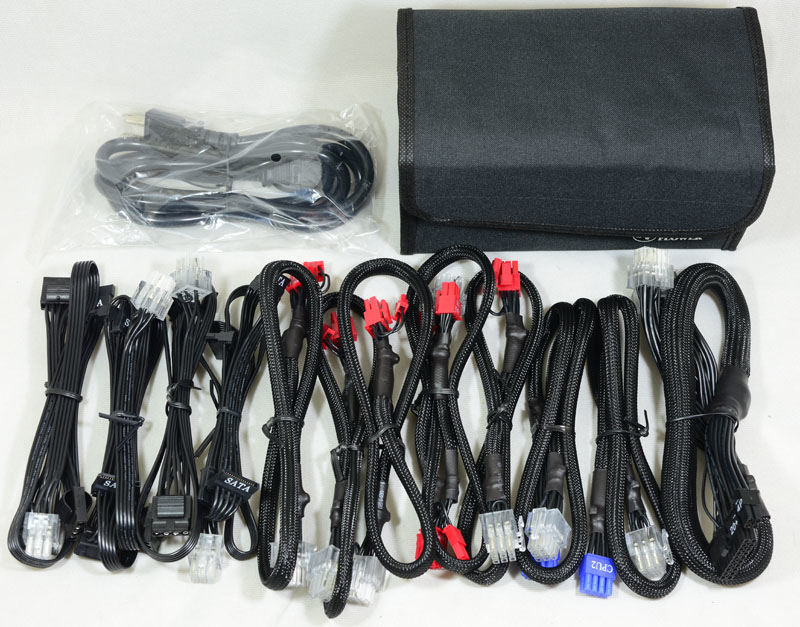

自黑色尼龍收納包取出所有的線材,模組化線路採用黑色外皮,除扁狀排線外其他均採隔離網包覆處理

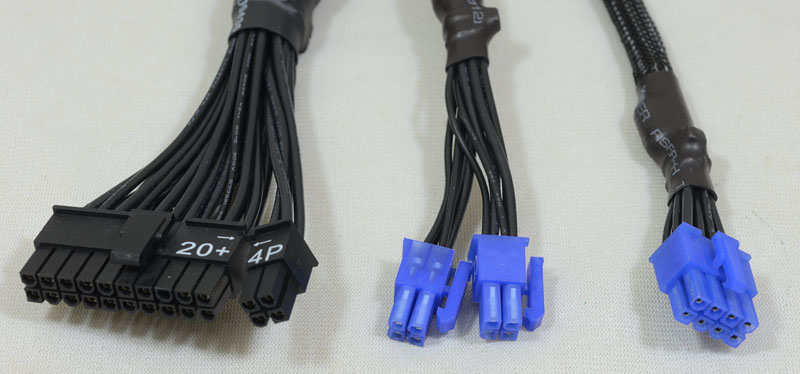

一組長度為58公分的ATX20+4P模組化線路

一組長度為69公分的EPS12V 8P模組化線路,使用藍色插頭

一組長度為69公分的CPU12V 4P+4P模組化線路,使用藍色插頭


四組長度為60公分的單接頭PCIE 6+2P模組化線路,使用紅色接頭

一組長度為59公分的分接雙頭PCIE6+2P模組化線路,接頭之間線路長度為13公分,使用紅色接頭


兩組SATA接頭扁狀排線模組化線路,每組線提供三個直角SATA接頭及一個直式SATA接頭(末端),主體長度為55公分,接頭間線路長度為13公分

一組SATA/4P接頭混和扁狀排線模組化線路,提供兩個直式SATA接頭及兩個直式省力易拔大4P接頭,主體長度為55公分,接頭間線路長度為13公分

一組大/4P接頭扁狀排線模組化線路,提供三個省力易拔直式大4P接頭及一個小4P,主體長度為55公分,接頭間線路長度為13公分

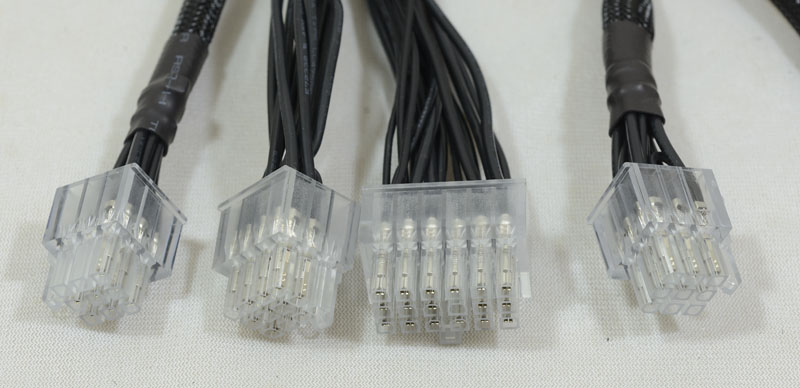

模組化線組電源側接頭也採透明材料製作

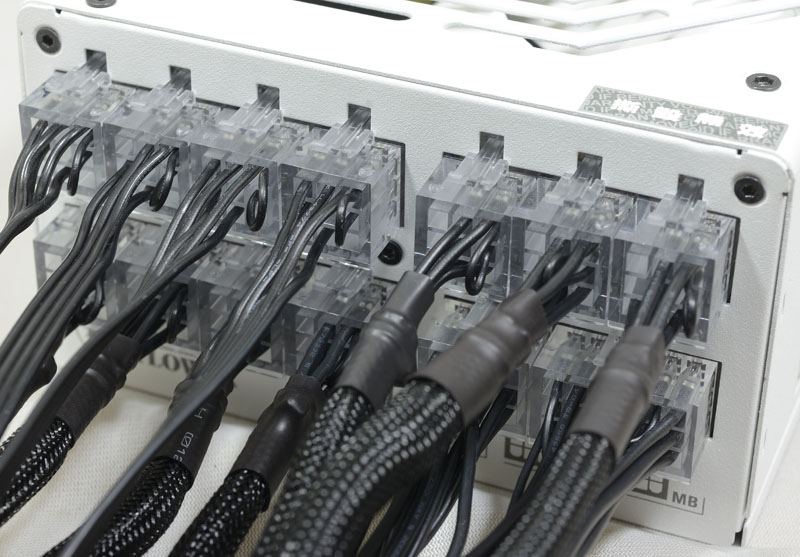

將所有模組化線組插上電源供應器的樣子

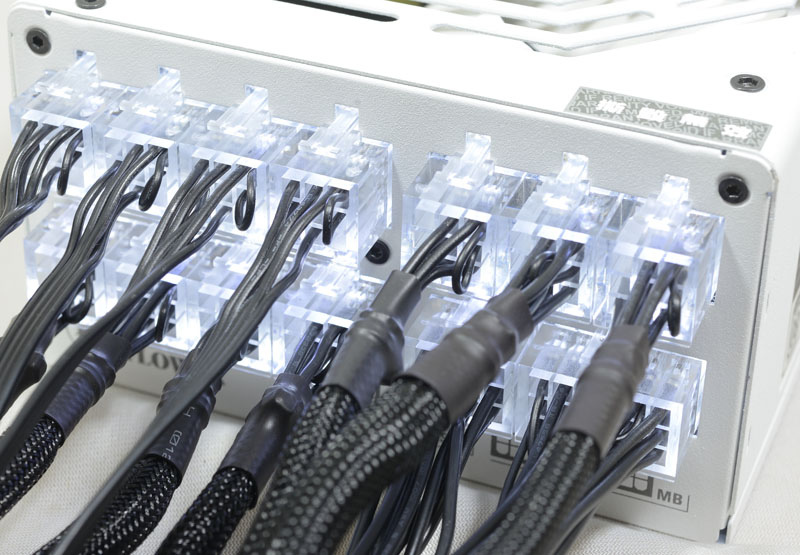

電源開啟後,插座內會發出白光

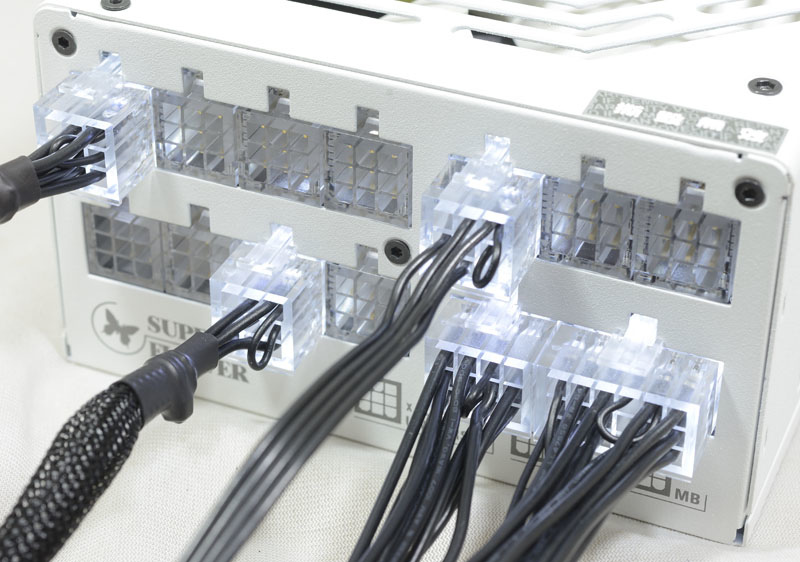

只有連接的插座會發出白光,未連接的插座則不會發光

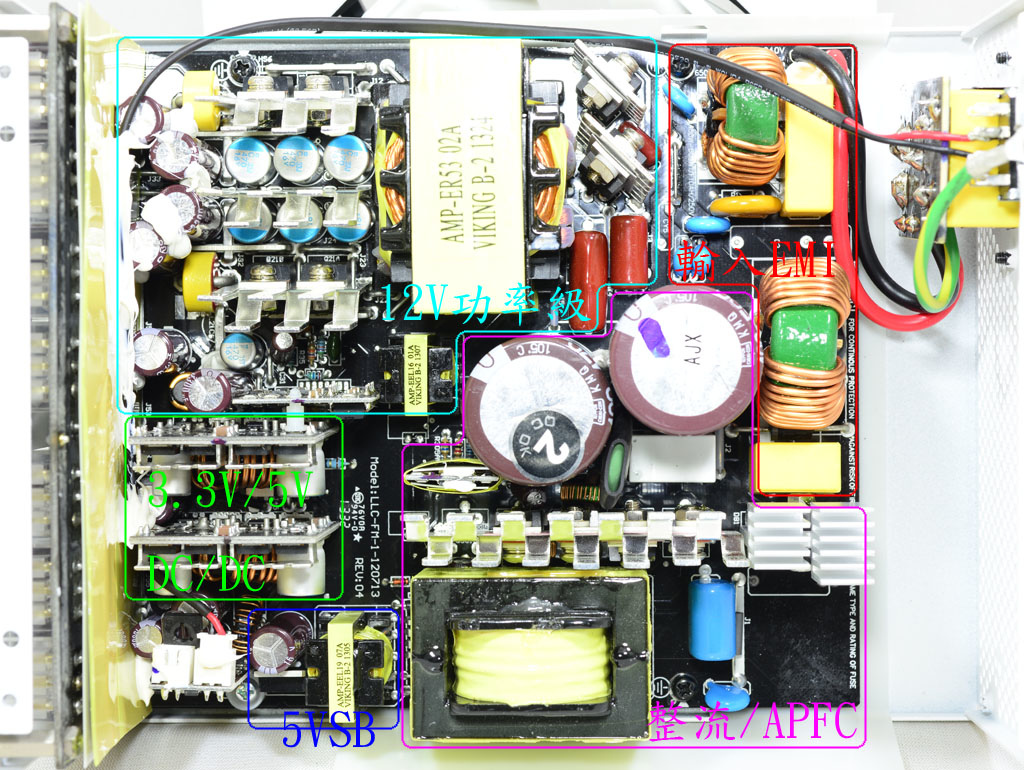

內部主電路板功能分區如下:

紅色:輸入EMI濾波電路

紫色:橋式整流及APFC電路

藍色:輔助電源電路5VSB

水藍色:一次側LLC諧振+二次側同步整流12V主功率級

綠色:3.3V/5V DC-DC轉換電路

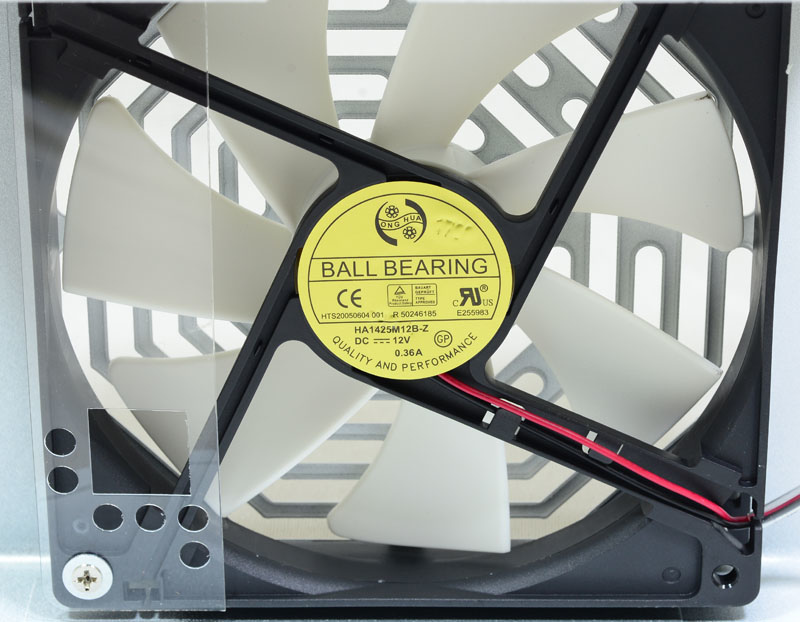

使用Hong Hua製作的HA1425M12B-Z雙滾珠14公分12V/0.36A風扇,並加上氣流引導片

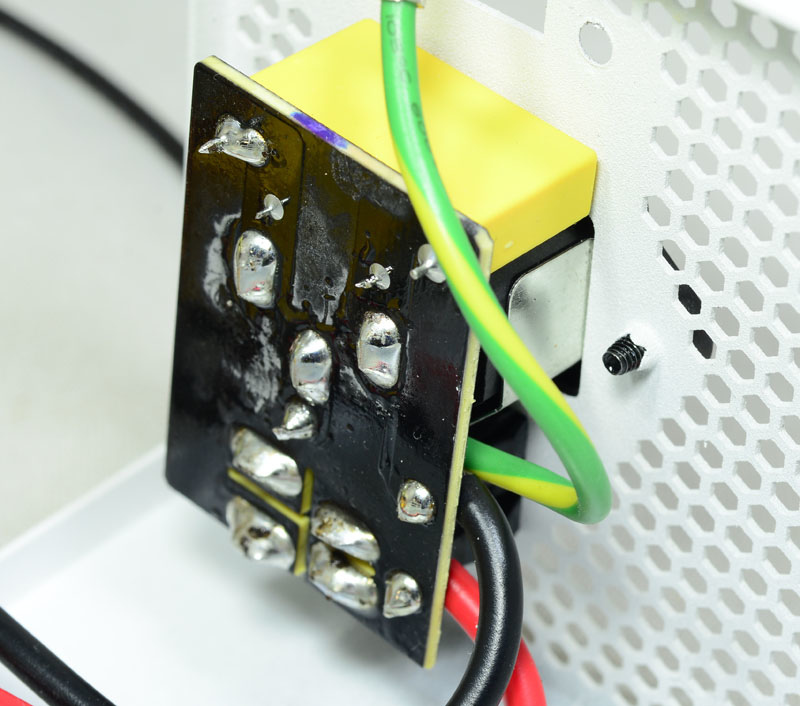

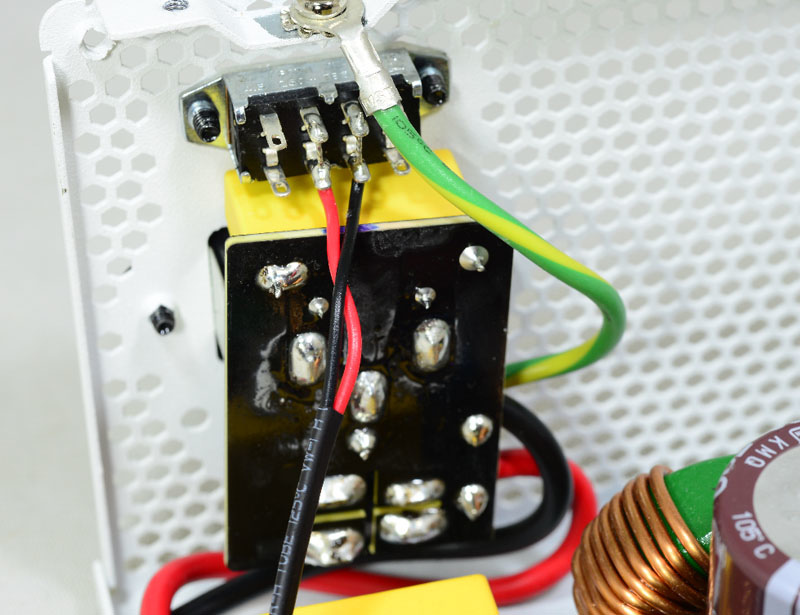

輸入插座與電源總開關接點焊接在一小電路板上,並加上一個X電容,電路板後方並未加上絕緣隔板


風扇運轉模式切換開關後方焊點同樣未包覆絕緣套管

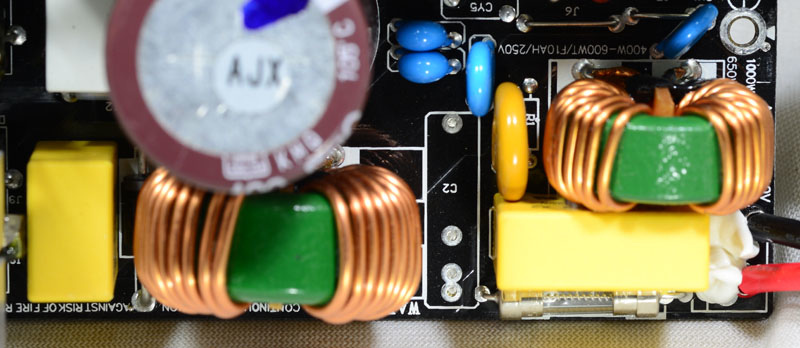

電路板上有兩階EMI濾波電路,採臥式安裝的保險絲(透明外管元件)及突波吸收器(橘色圓餅狀元件)均未加上絕緣套管

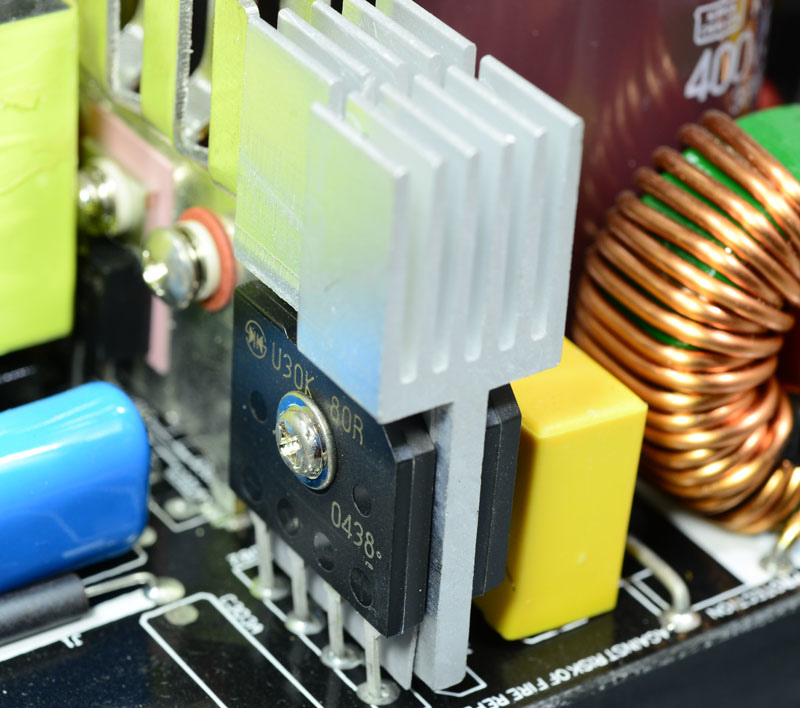

兩顆並聯的Shindengen U30K80R橋式整流器固定在散熱片上


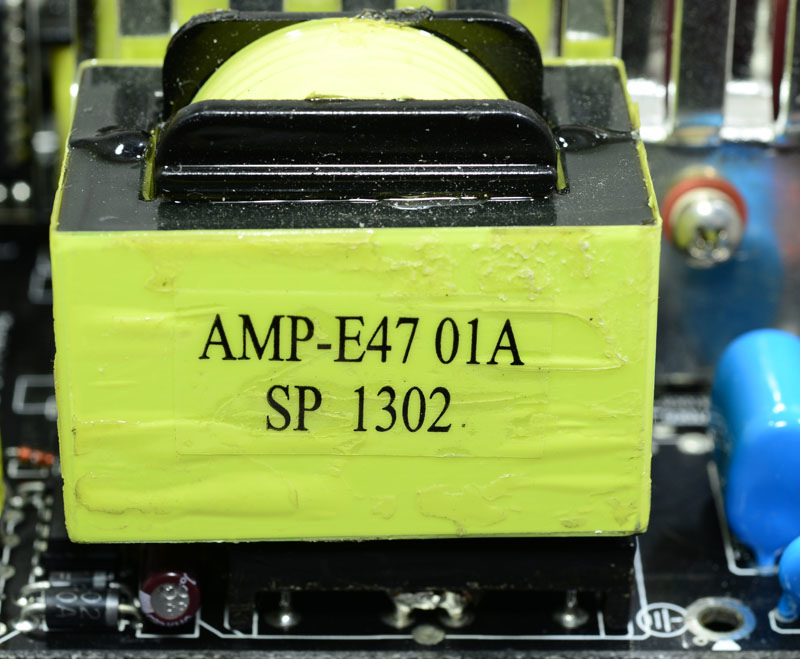

APFC電感

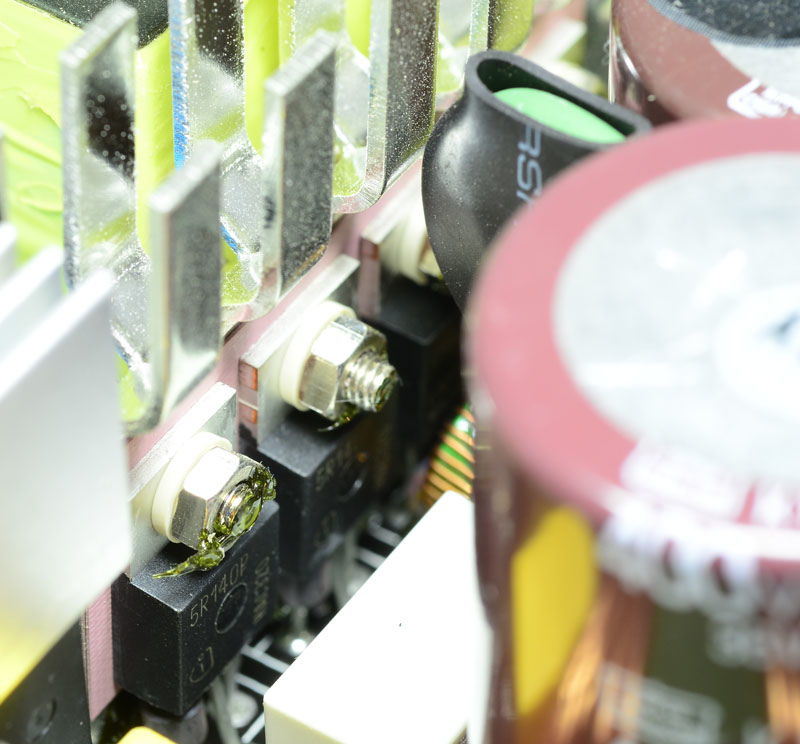

APFC功率元件,有三顆Infineon IPP50R140CP Power MOSFET及兩顆CREE C3D06060A SiC Schottky Diode

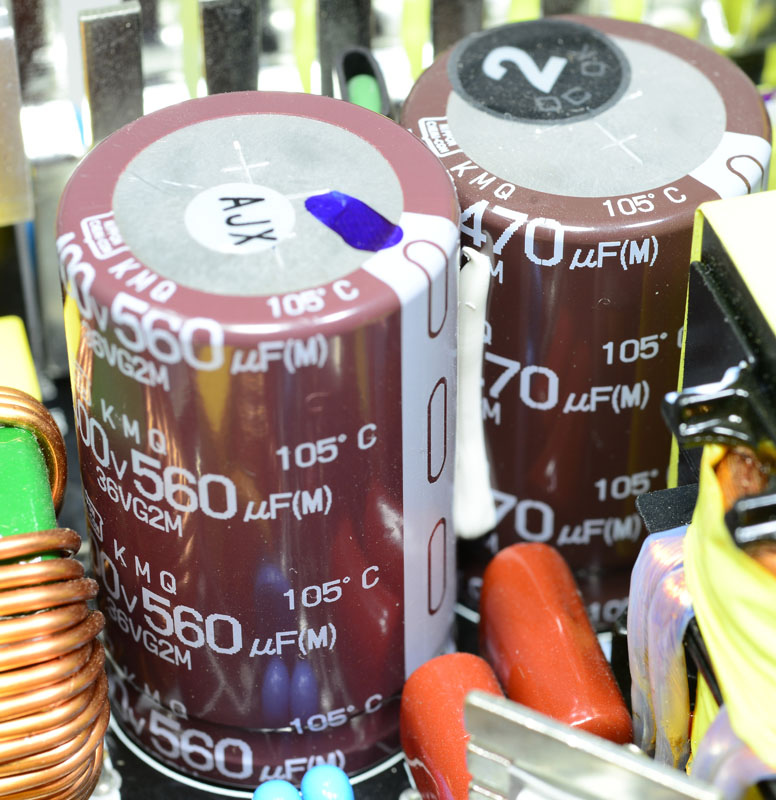

APFC輸出電容,由一顆Nippon Chemi-con KMQ 400V 560uF與一顆KMQ 400V 470uF並聯組合

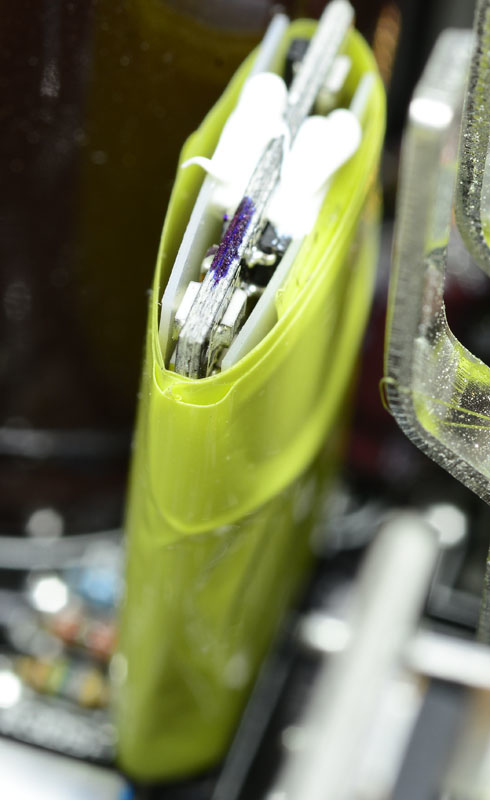

使用聚酯薄膜膠帶包覆的APFC控制子卡

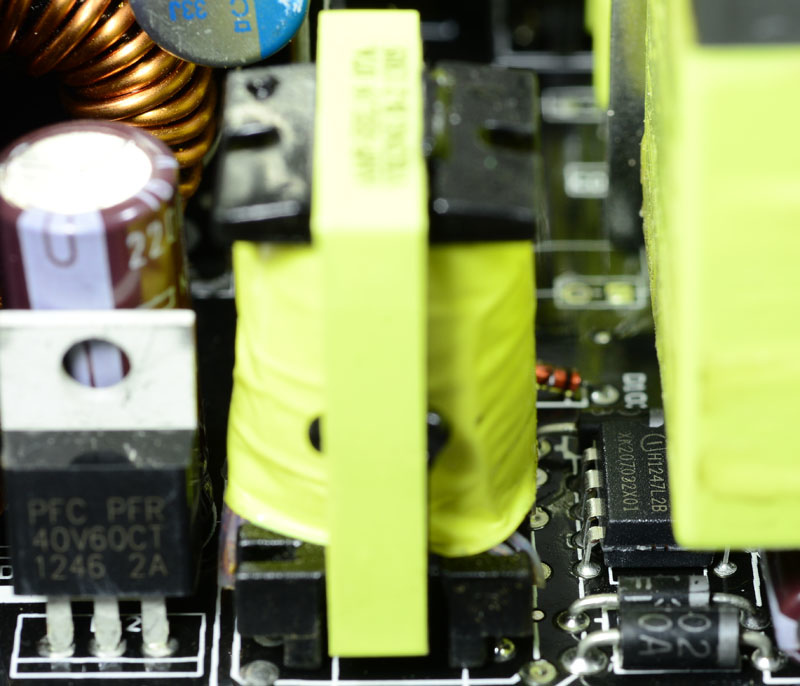

輔助電源電路,一次側使用Infineon ICE3B0565整合式電源IC,負責產生5VSB

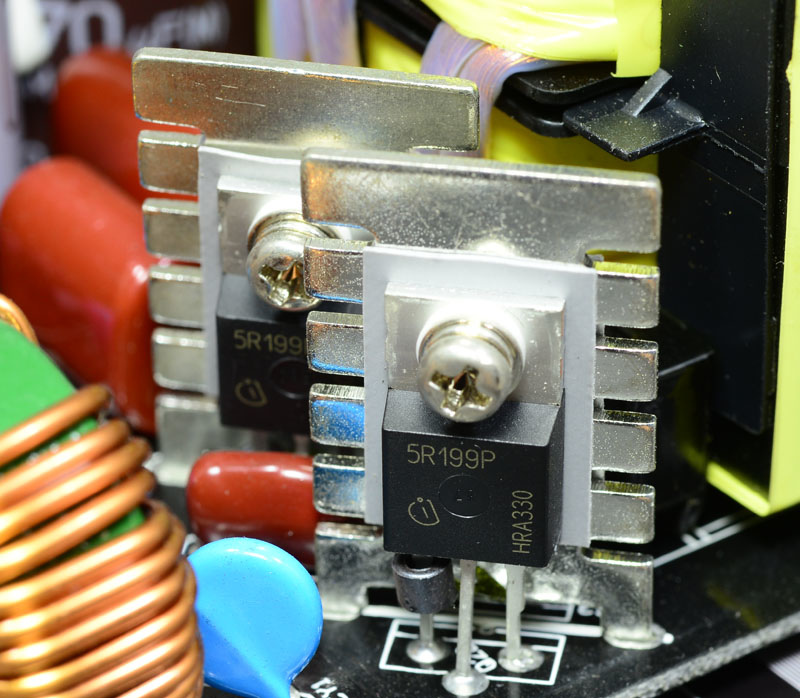

一次側功率元件使用四顆Infineon IPP50R199CP Power MOSFET,組成LLC諧振轉換器,兩顆共用一片散熱片


LLC諧振槽的諧振電容

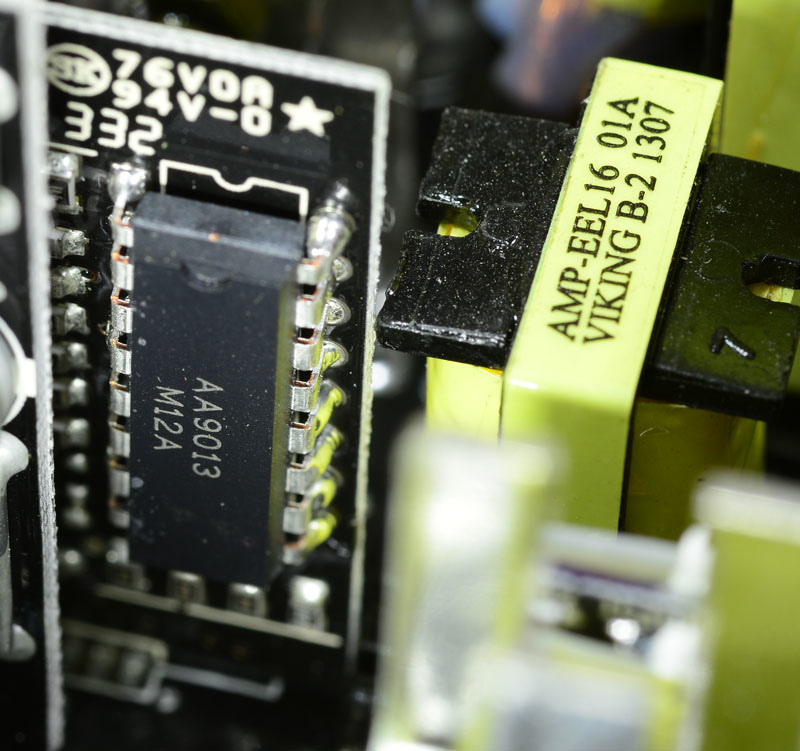

一次側諧振及二次側同步整流控制子卡,上方控制IC打上振華自家編號

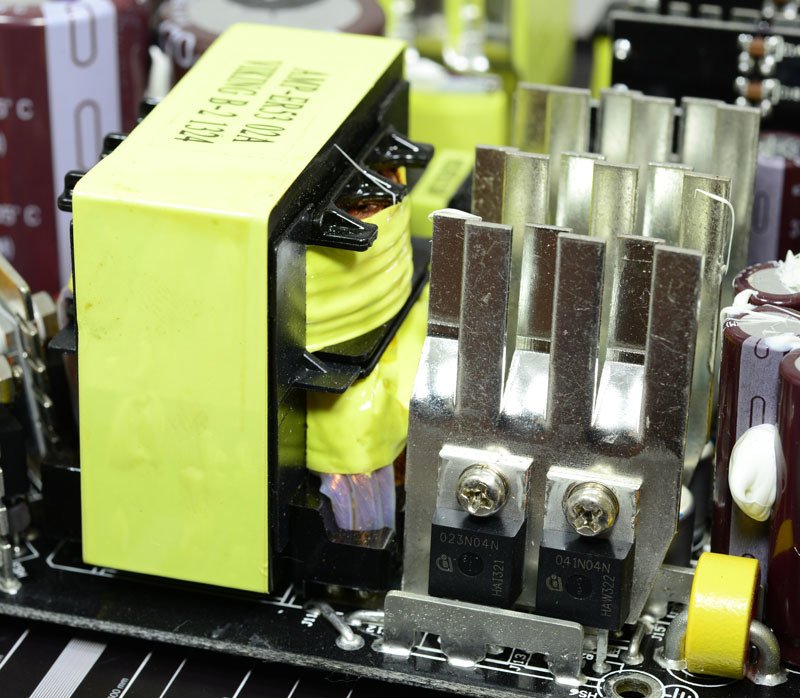

振華自家特有內建諧振電感的雙層主變壓器,固定在散熱片上的二次側同步整流功率元件,採用Infineon IPP023N04NInfineon IPP041N04N兩種MOSFET組合搭配,每四顆一組,總數量為八顆構成全波整流電路


採用Nippon Chemi-con PSC系列固態電容,Nippon Chemi-con KZE電解電容,兩個磁環型電感,組成12V功率級二次側CLC輸出濾波電

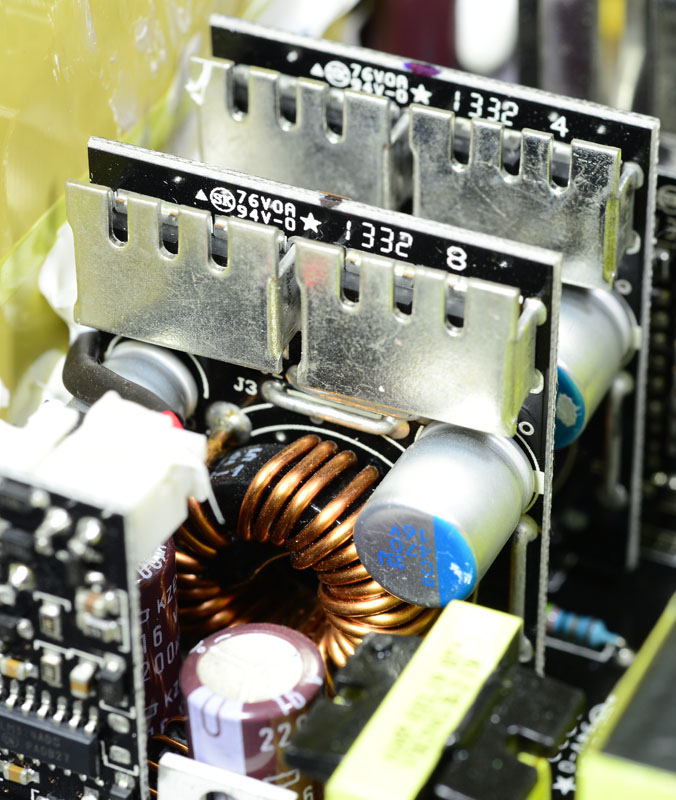

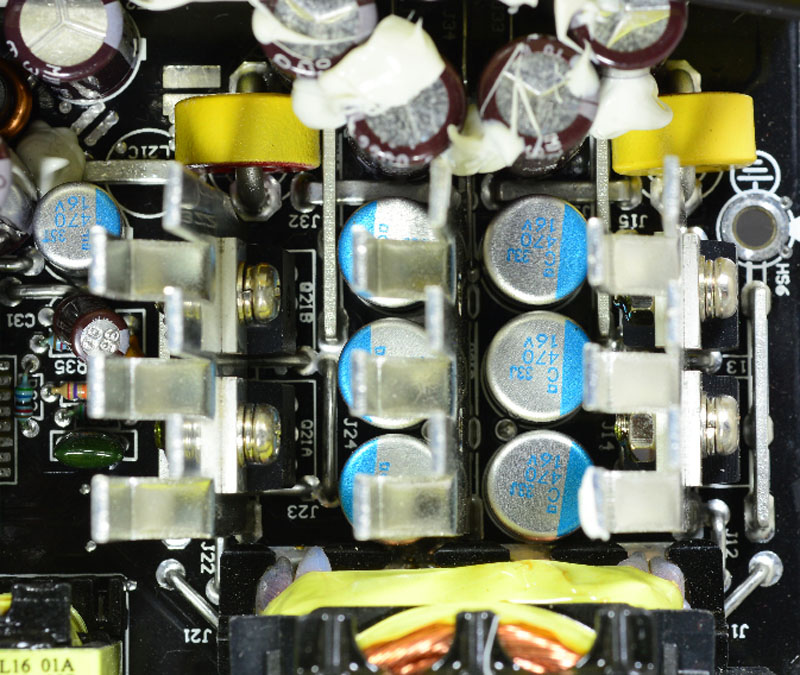

兩片DC-DC電路子卡,經12V轉換出所需的3.3V/5V,輸入/輸出電容也是採用Nippon Chemi-con PSC系列固態電容及Nippon Chemi-con KZE電解電容混和搭配

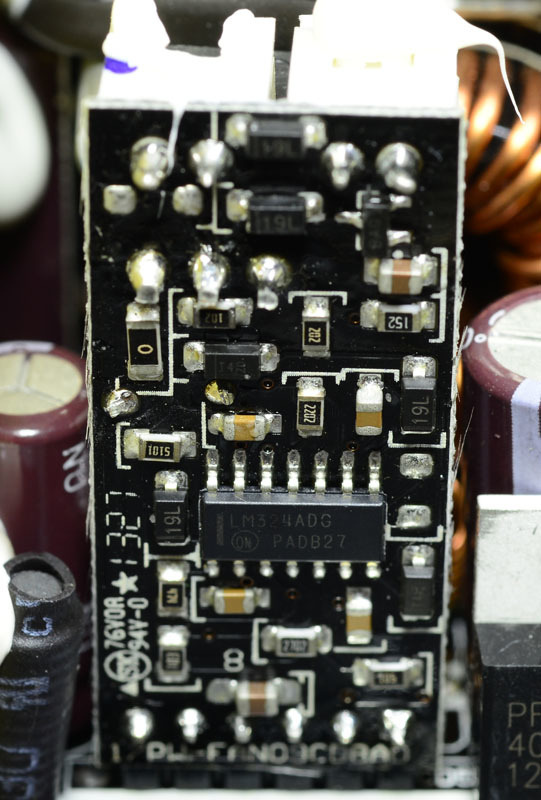

風扇控制子卡,負責風扇運轉模式及轉速控制

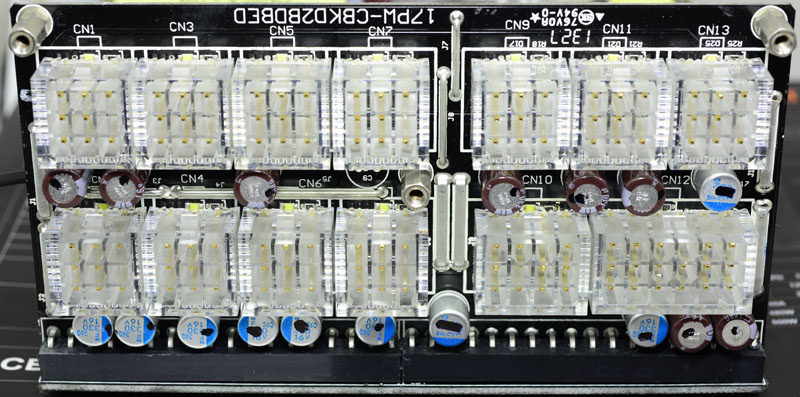

模組化輸出插座電路板,上方可以看到一些強化濾波用的固態電容(PSF系列)及電解電容(KRG系列),與主電路板採用90度實心金屬插針連接,作為固定及電流傳導使用


本體及內部結構心得小結:

1.透明水晶模組化接頭及插入自動發光功能十分吸睛

2.外殼雖然長度長,但其實裡面電路板沒有占滿整片空間

3.一次側功率元件與EMI濾波電路的距離十分接近,MOSFET搭配的散熱片輕薄短小

4.交流輸入插座後方小電路板、風扇模式控制開關、輸入保險絲管及突波吸收器都沒有包上絕緣套管

5.大量採用知名品牌功率元件、電解電容
