ASUS ZenPower系列名片型行動電源,維持一貫鋁合金外殼特色,名片型大小方便隨身攜帶,並搭載華碩PowerSafe技術,可避免充電器過載使用,同時依照環境溫度來自動調節充電的電壓及電流,以延長行動電源的使用壽命,ASUS ZenPower 10050C系列增加目前能見度越來越高的USB-C(Type-C)連接埠,可以雙向充放電,並具備QC3.05V及包含USB-C在內的三輸出設計,可同時為三台裝置充電,以下是簡單介紹及測試



ASUS ZenPower 10050C(ABTU012)產品規格

1.輸入:USB-C 5V/3A(最大)

2.輸出:5.1V/3A(USB-C)5.1V/1A(USB1)5.1-6.1V/3A(USB2標準模式)6.1V-12V/18.3W(USB2快充模式)

3.總輸出功率:USB1+USB2+USB-2總和最大23.5W

4.額定電容量:5.1V/6400mAh6.1V/4600mAh12.1V/2400mAh

5.電池容量:3.6V/10050mAh(36Wh)

6.尺寸:100mmX59.6mmX22mm

7.重量:230±3

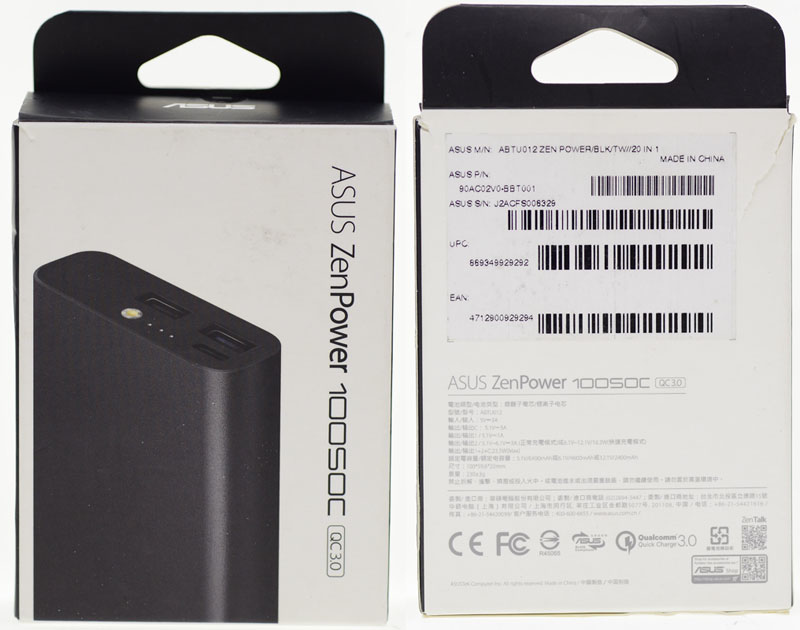

吊卡式外盒包裝正面及背面,正面有產品名稱及實體圖片,背面有產品條碼標籤、產品規格說明、製造資訊、安規認證標章、線上商店/ZenTalk討論區連結QR


外盒側面有USB連接埠說明、高通QC3.0標章、智慧雙向快充USB-C10050等字樣

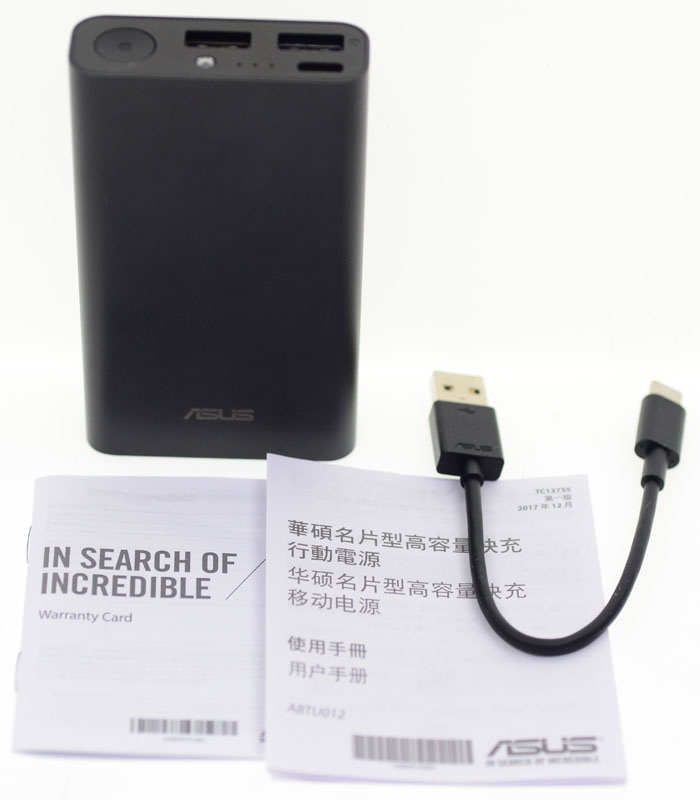

內容物一覽,有行動電源本體、USB-A to USB-C短線、說明書、保證卡

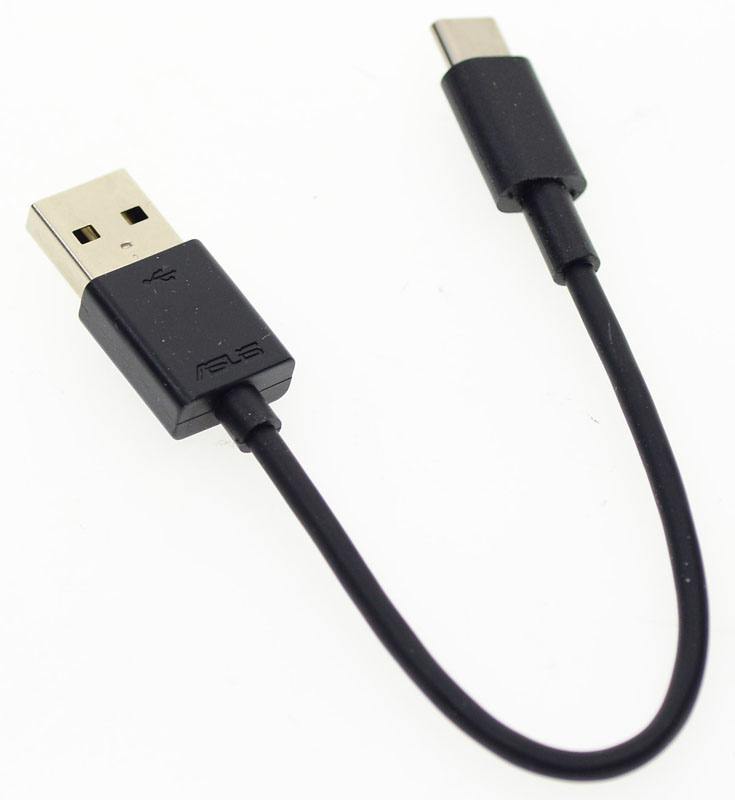

隨附一條USB-A to USB-C短線

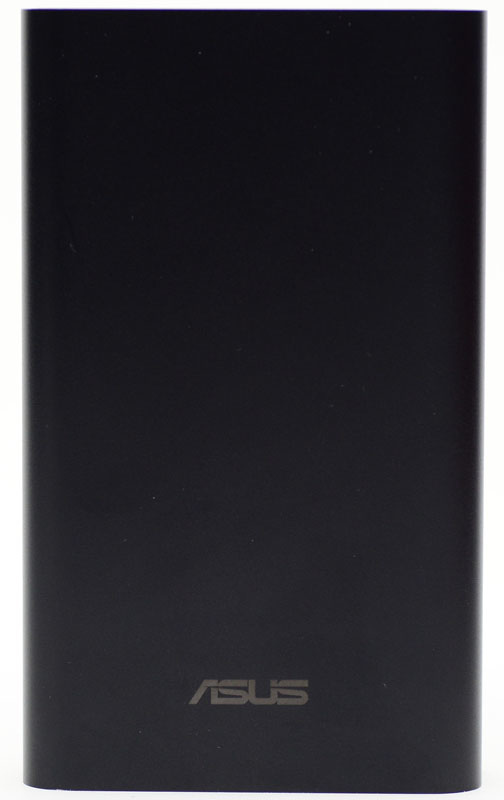

本體外殼採陽極處理的鋁合金製作,下方中央有ASUS商標

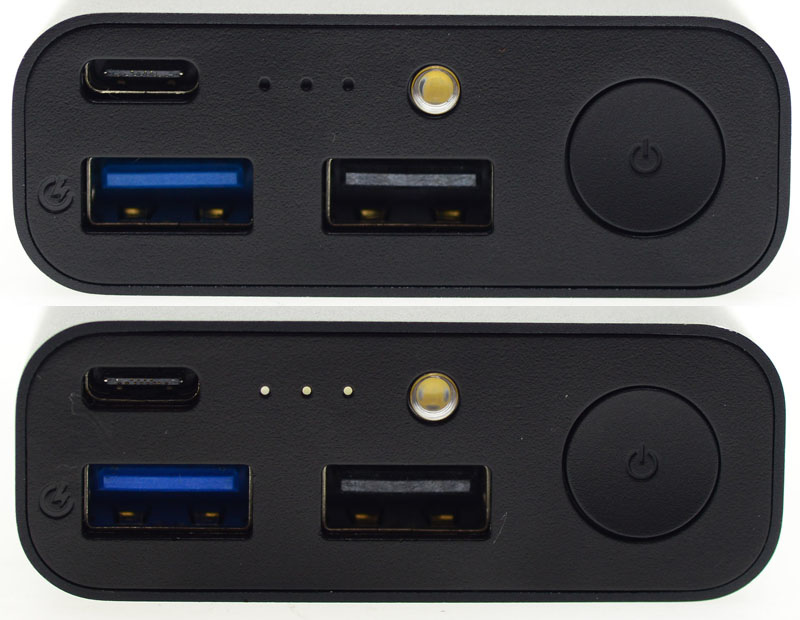

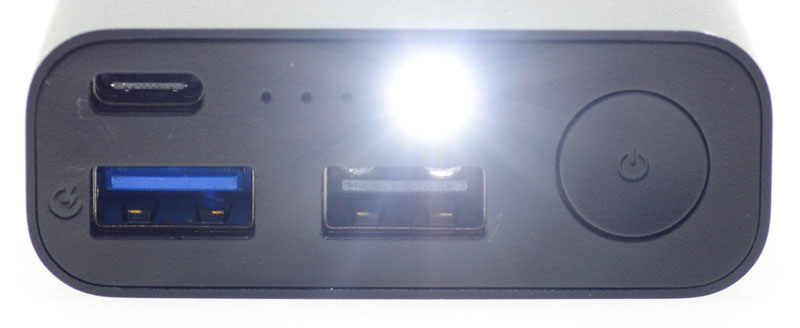

USB-C輸入/輸出兩用埠、快充輸出埠(藍色USB-A)5V輸出埠(黑色USB-A)、電量指示燈、照明LED、電源開關都集中在頂部面板

三顆白色電量指示燈指示目前電池電量,依照點亮顆數分別表示5%-30%/31%-60%/61%-100%


長按電源開關3-5秒可開啟/關閉照明用LED,亮度不可調整

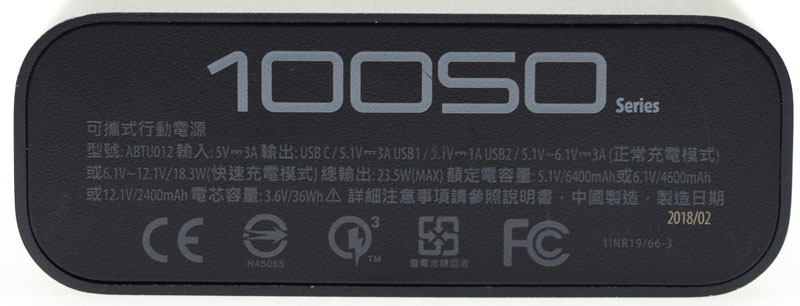

底部面板印上產品型號、輸入/輸出規格、額定電容量、製造產地、製造日期、安規認證

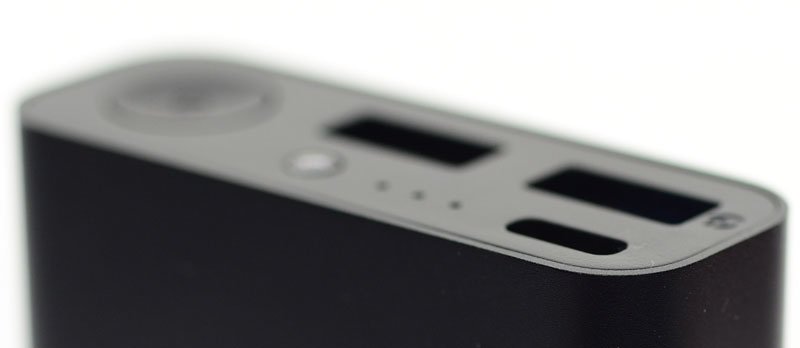

鋁合金外殼頂部/底部的邊緣處並未進行倒角處理

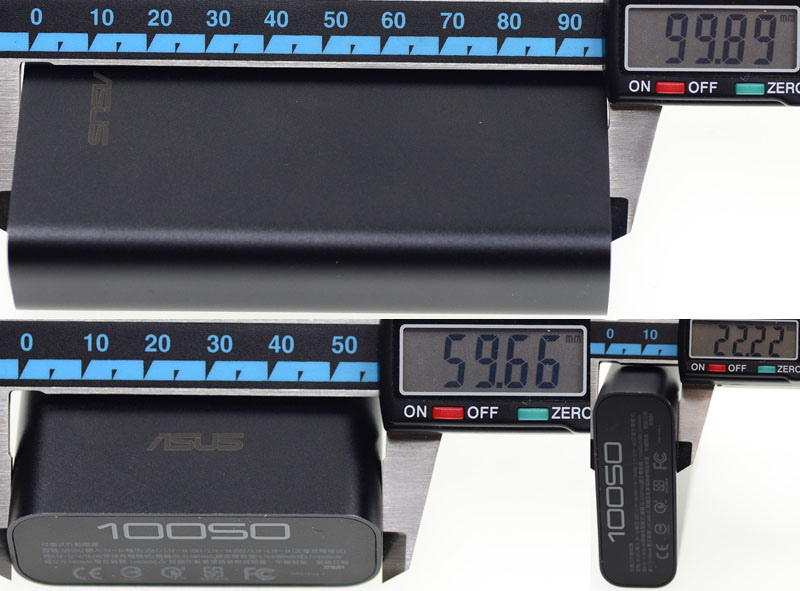

本體尺寸為99.9mmX59.7mmX22.2mm

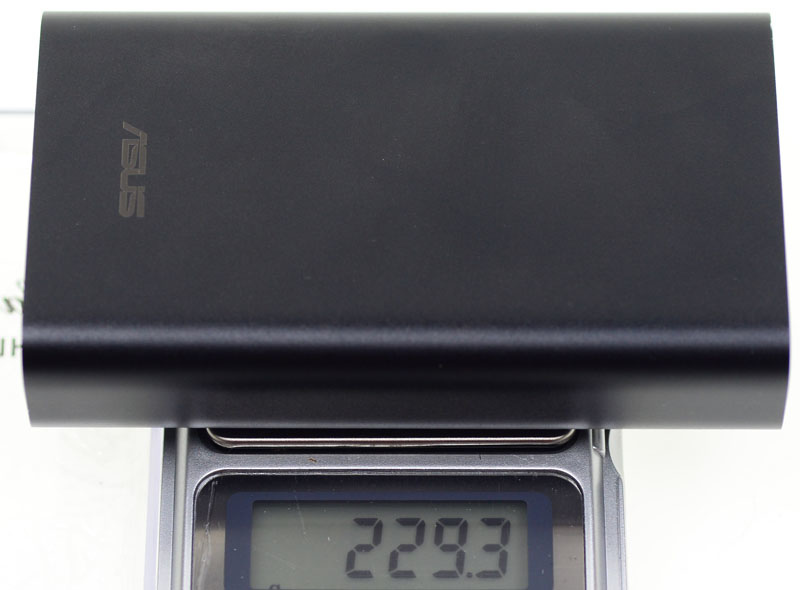

本體重量為229

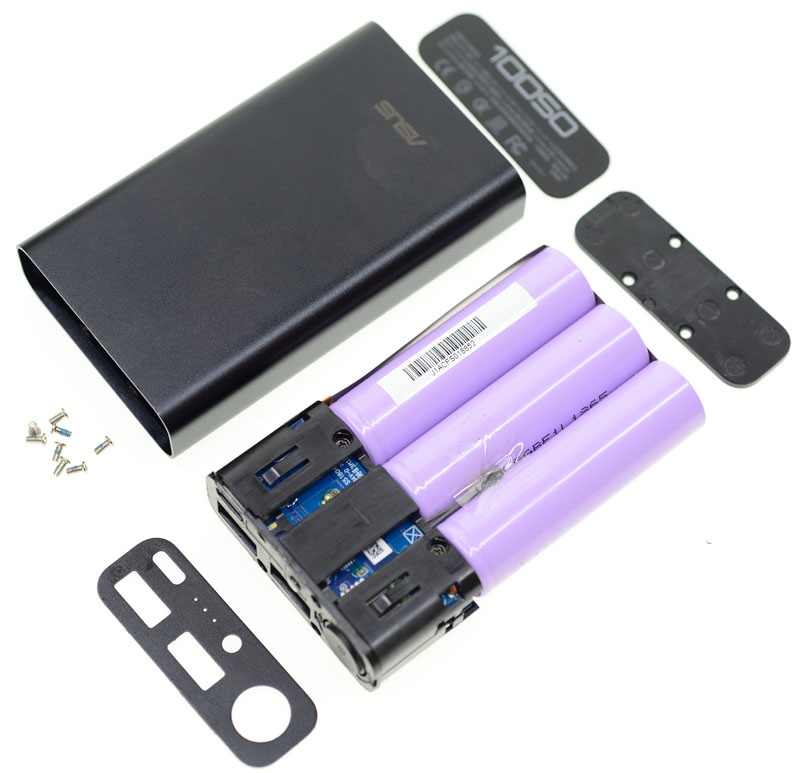

ZenPower 10050C結構維持ZenPower家族設計,金屬桶身外殼加上以螺絲固定的上下塑膠內蓋,上下內蓋再貼上裝飾面板

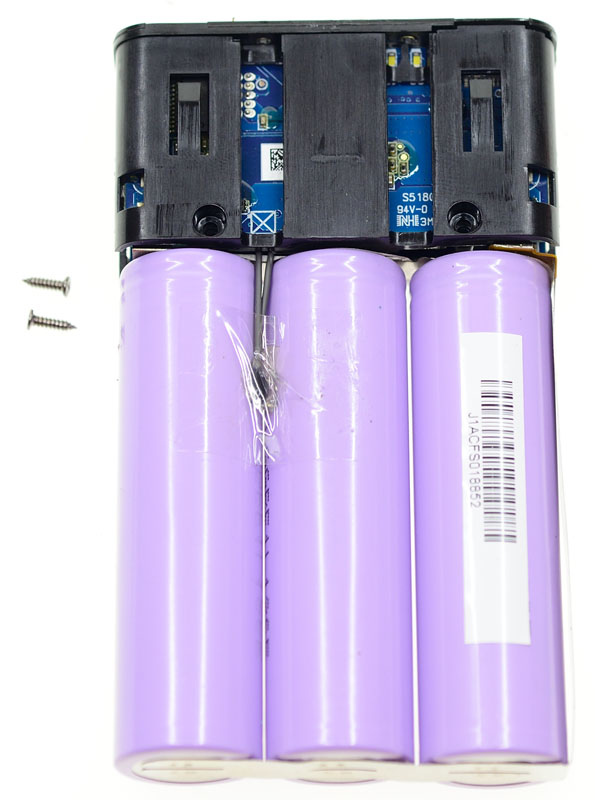

電路板部分裝在兩組塑膠殼中,兩組塑膠殼用螺絲固定,讓電路板單元與三顆18650鋰離子電池獨立開來,左邊兩顆電池之間膠帶黏貼的黑色條狀元件是溫度感測頭,用來偵測電池的溫度


鬆開固定螺絲,就可打開塑膠殼,露出裡面的電路板

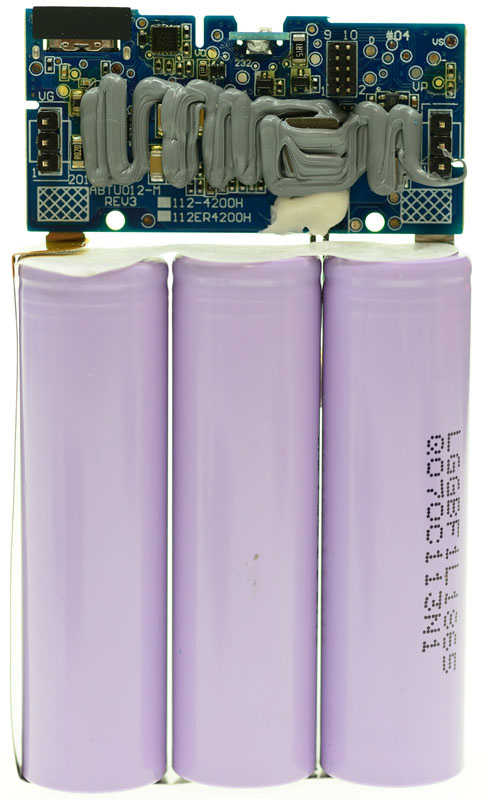

拆下與電池相連的第一片電路板,採用三顆LG 3.7V 3350mAh LGGBF1L1865電池並聯,總容量為10050mAh

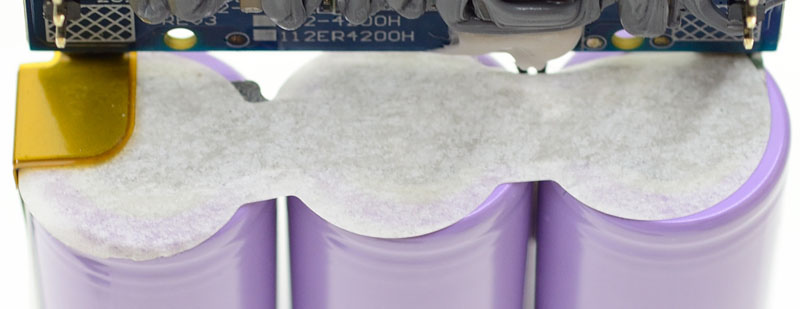

靠近電池上端的負極鎳帶用耐熱膠帶包覆,電池正極部分覆蓋青稞紙絕緣貼片


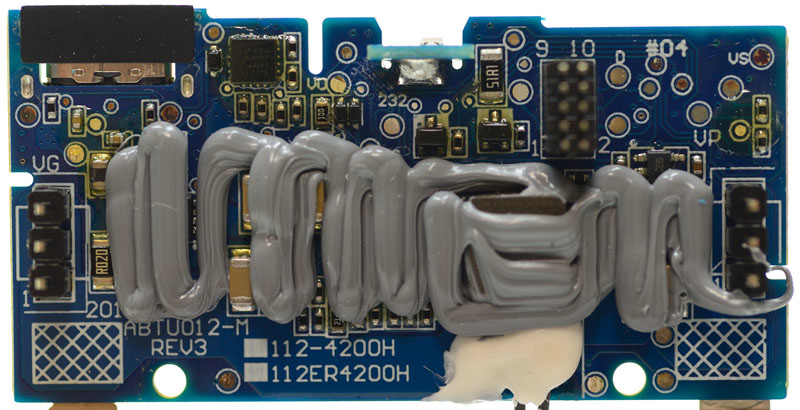

上方塗上灰色固定膠區域為USB-C放電及電池充電電路

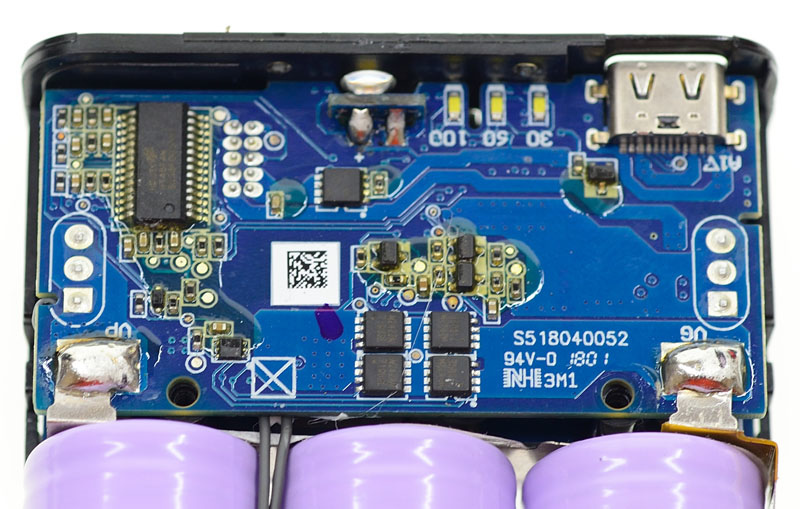

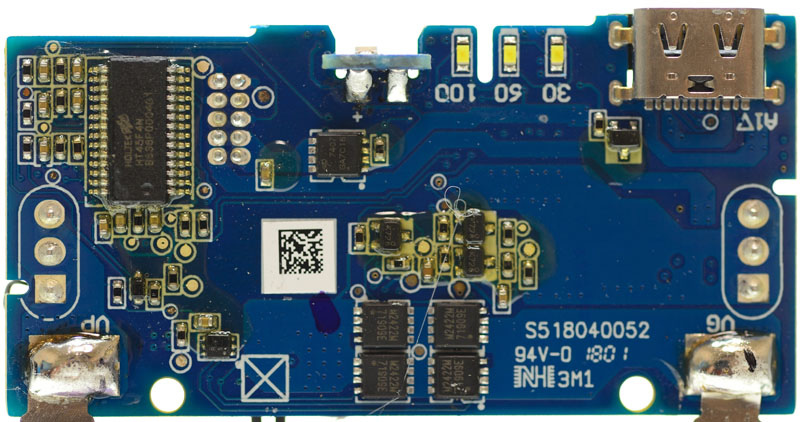

背面左上為行動電源控制用微控制器(MCU)及鋰電池保護電路(下方中間)USB-C插座採表面黏著固定,USB-C插座左側為電量指示燈及照明用LED,電路板上方部分元件有塗上固定膠

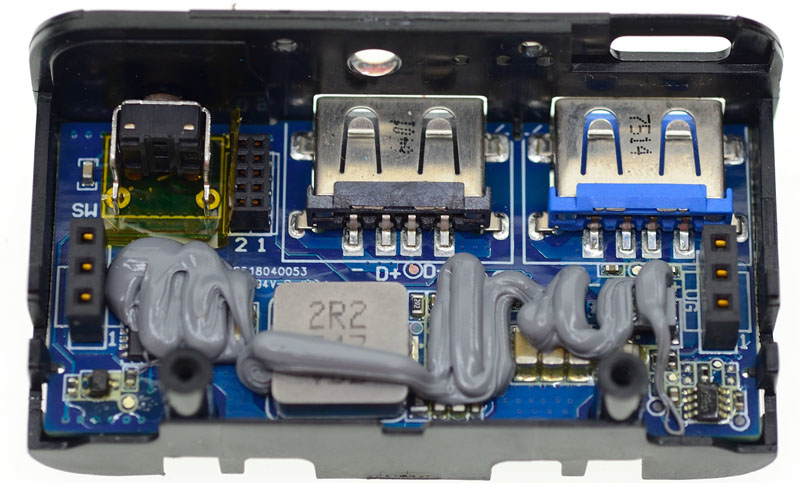

USB-A輸出埠及電源開關部分在另一塊電路板上,固定在塑膠殼中,兩塊電路板透過插針互相連接

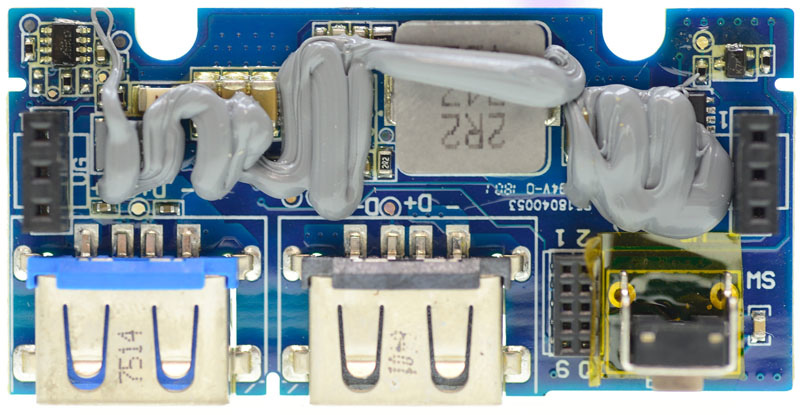

上方塗上灰色固定膠區域為USB-A輸出電源轉換電路,兩個USB-A插座也採表面黏著固定

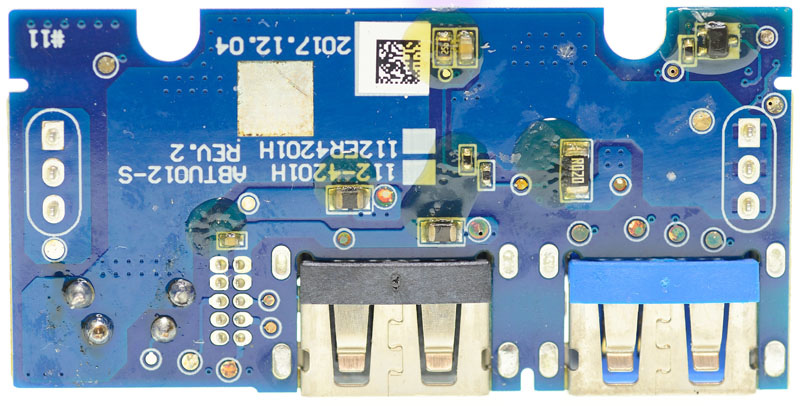

該電路板背面部分沒有太多元件

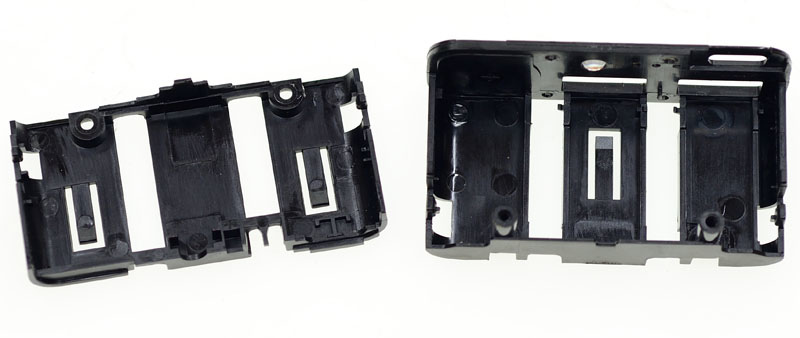

塑膠殼,用來支撐及保護電路板,避免外力衝擊影響或是電池組與電路板相碰造成短路

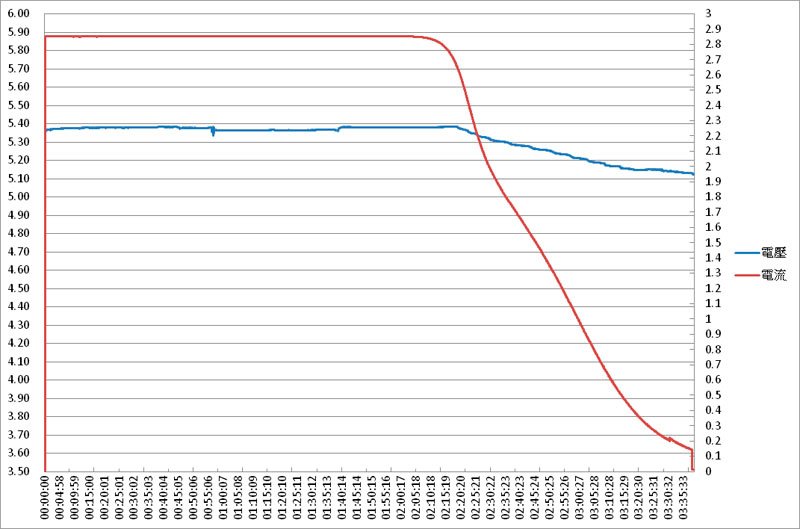

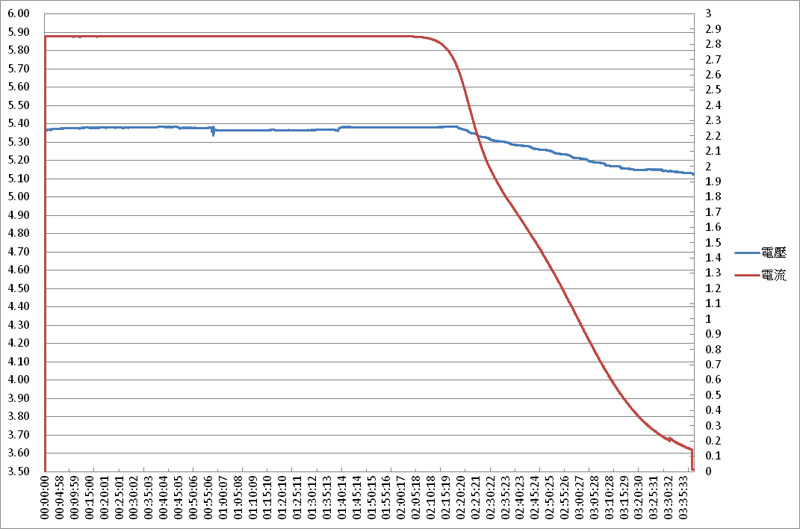

ZenPower 10050C從電量耗盡自動關機至完全充滿,使用有一定輸出電壓以上、具備線損補償及可達3A的充電器時,搭配原配短線下最高充電電流可超過2.8A,此時完全充滿時間約在三個半小時(充電器使用樂視Letv EQ-24BCN 24W QC3.0+PE雙協議充電器)


因為ZenPower 10050C有較嚴格的輸入充電器檢測,當電流輸出能力不足時,即使電壓充足,也會自動降低充電電流,圖中充電器輸出雖可達5.5V以上,但因輸出電流限制,ZenPower 10050C自動將電流限制在2A以下,此時充滿時間約在四個半小時(充電器使用HP大豬頭5.3V/2A)


另外需要特別注意,若充電器即使輸出電流足夠,但輸出電壓較低,或是使用的充電線長度較長,ZenPower 10050C偵測到壓降較大時就會把充電電流限制在1A,充電時間會大幅延長(充電器使用小米USB-C 45W充電器)

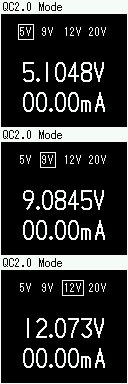

QC3.0輸出埠(藍色USB-A)5V/9V/12V下空載電壓

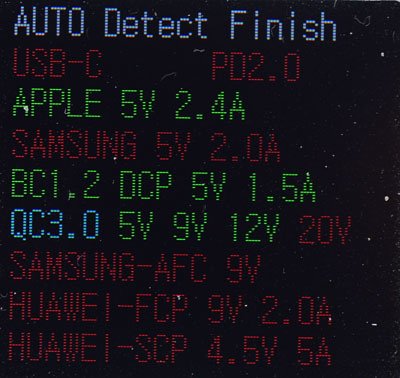

QC3.0輸出埠(藍色USB-A)支援的充電定義,有Apple 2.4ABC1.2DCP 1.5AQC2.0/3.0


5V輸出埠(黑色USB-A)空載電壓


5V輸出埠(黑色USB-A)支援的充電定義,有BC1.2DCP 1.5A


USB-C埠輸出模式空載電壓


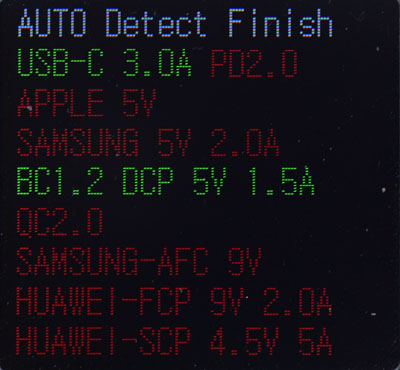

USB-C埠輸出模式支援的充電定義,有BC1.2DCP 1.5A


QC3.0輸出各段電壓申請測試,最低4.06V,最高11.99V

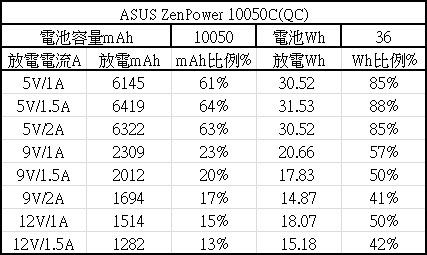

ASUS ZenPower 10050C行動電源QC3.0輸出埠5V/9V/12V各段電流可用mAh及可用Wh數據表,最好的是5V/1.5A,有88%可用Wh,但是因為ZenPower 10050C保護系統設定當電池電量低到一定程度後,任何高於5V的輸出會自動降回5V,如果只計算輸出9V/12V下的放電mAh/Wh來看,只有57%~41%的可用Wh比例,但此時電池電量尚未用盡,用5V放電仍可以維持一段時間

額定電容量部分,5V/1A5測試值高於其標示的6400mAh,但12V實際放電mAh卻遠低於標示的2400mAh

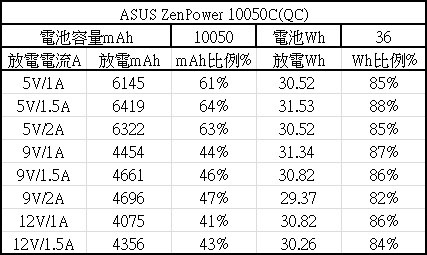

如果不管輸出電壓,只計算總放電時間mAhWh,則結果如下表,但是要特別注意,9V/12V輸出到後面會降回5V放電,直到電池電量用盡

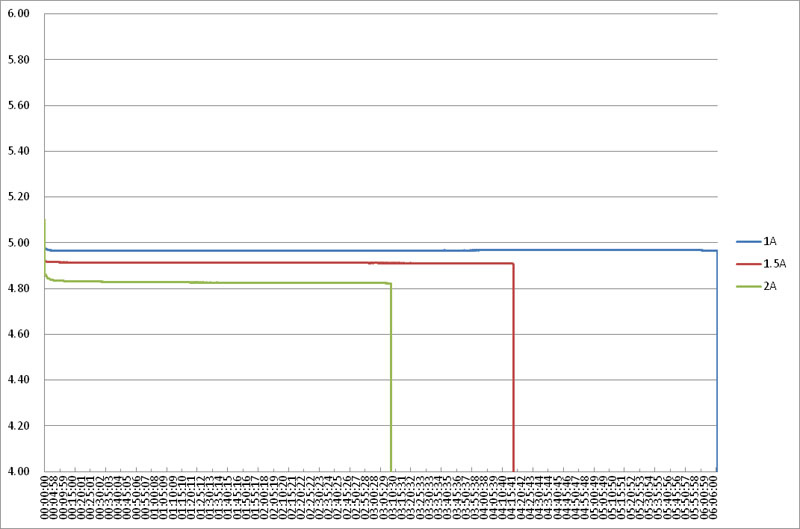

QC3.0輸出埠5V輸出下1A/1.5A/2A的放電電壓與放電時間圖表

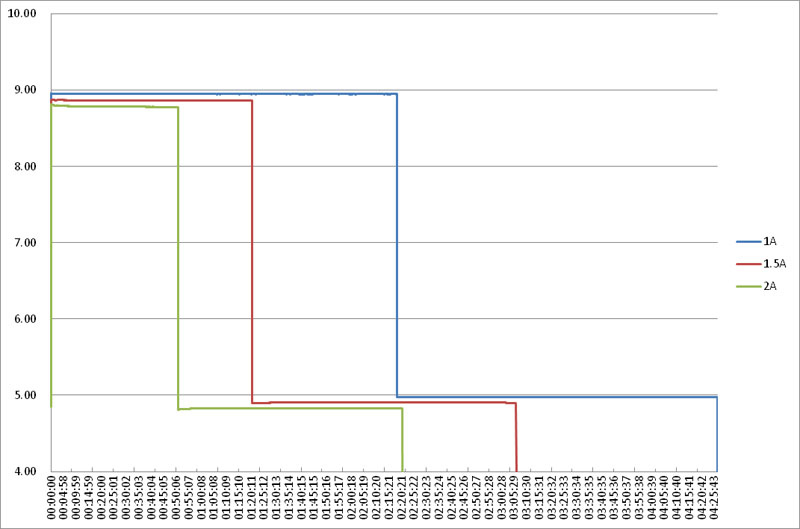

QC3.0輸出埠9V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,可以看到放電後段因電池電量過低,輸出自動降回5V

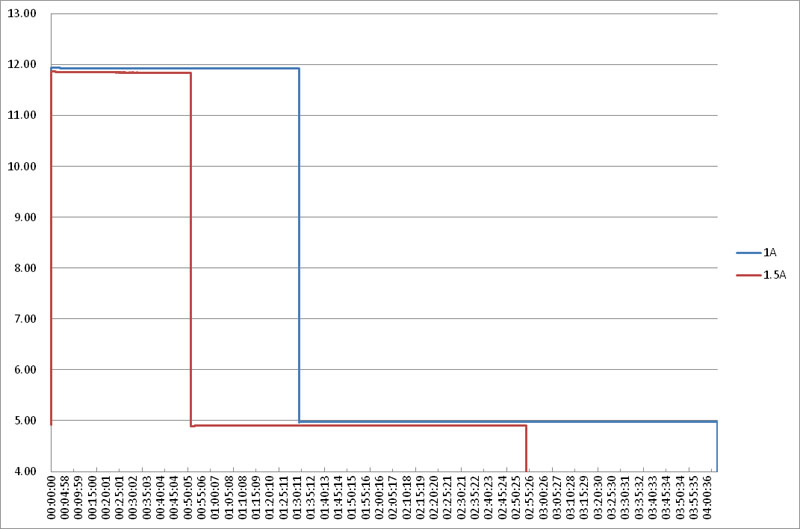

QC3.0輸出埠12V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,同樣可以看到放電後段因電池電量過低,輸出自動降回5V

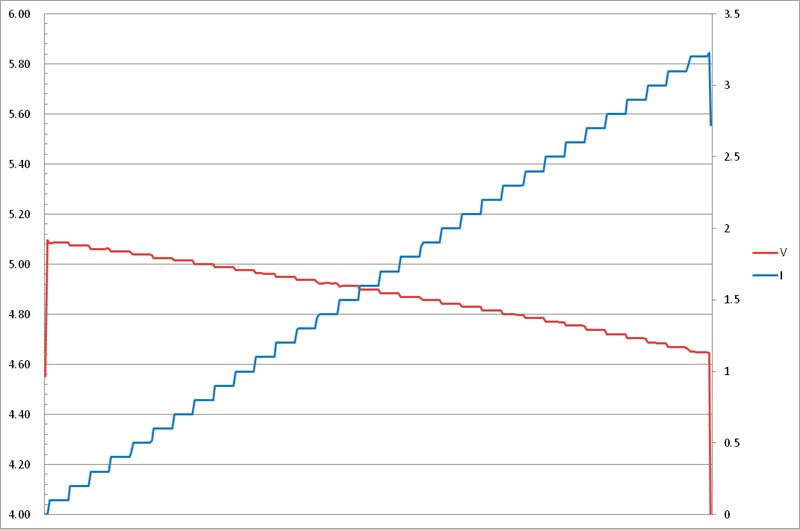

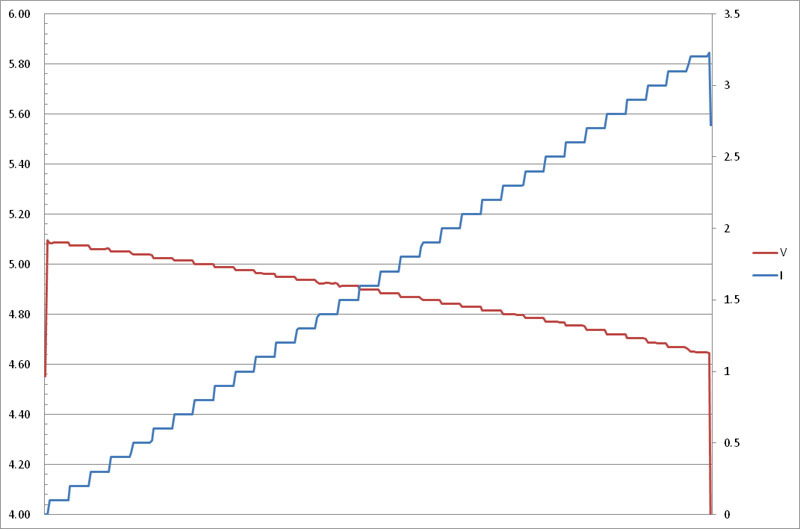

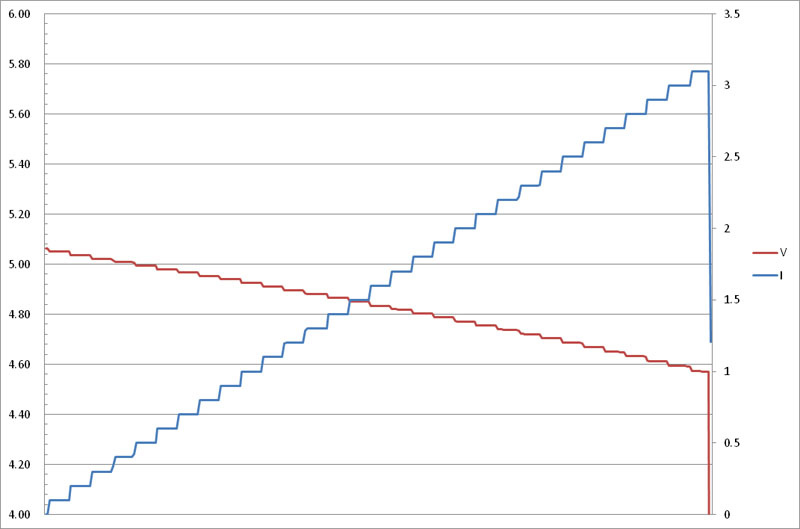

QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.2A,行動電源便會截止輸出

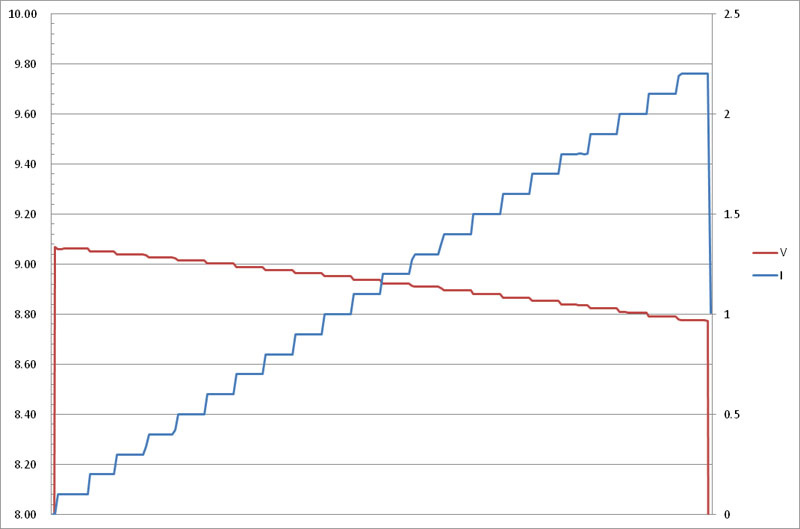

QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.2A,行動電源便會截止輸出

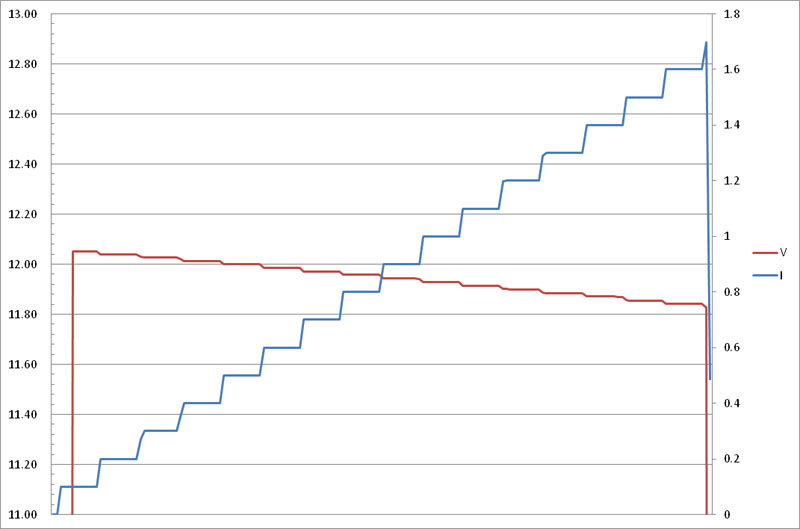

QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過1.6A,行動電源便會截止輸出

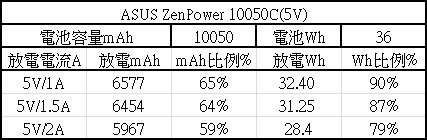

ASUS ZenPower 10050C行動電源5V輸出埠各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有90%可用Wh,雖然該埠標示僅提供5V/1A輸出,但5V/1.5A下放電仍可達到87%可用Wh5V/2A放電則有79%可用Wh

額定電容量部分,5V/1A5V/1.5A測試值高於其標示的6400mAh

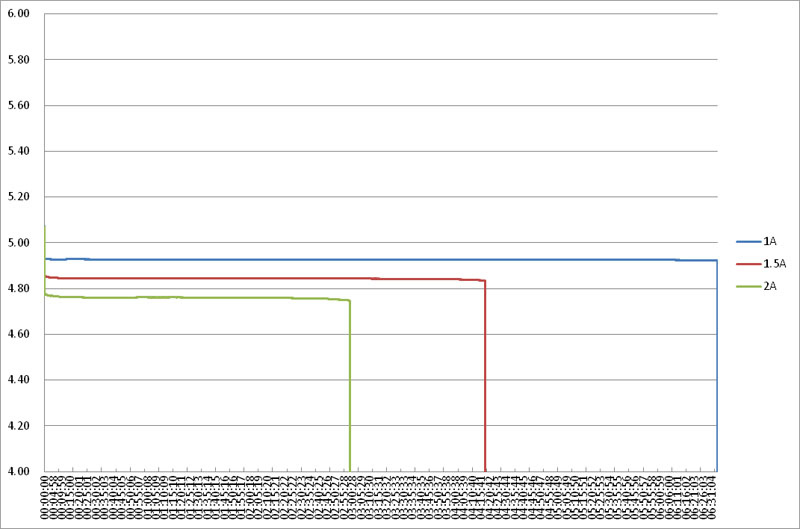

5V輸出埠的1A/1.5A/2A放電電壓與放電時間圖表


5V輸出埠的輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3A,行動電源便會截止輸出

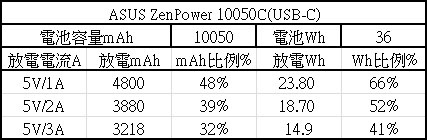

ASUS ZenPower 10050C行動電源USB-C輸出埠各段電流可用mAh及可用Wh數據表,最好的5V/1A也僅有66%可用Wh,其他可用Wh僅在52%-41%之間,表現並不好

額定電容量部分,測試值均無法達到其標示的5V/6400mAh

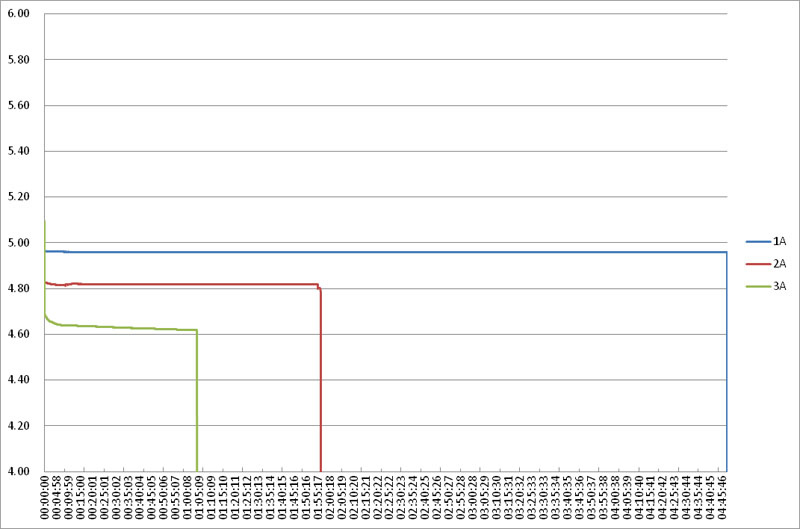

USB-C輸出埠的1A/2A/3A放電電壓與放電時間圖表,可以看到3A放電電壓已接近4.6V,壓降程度不小

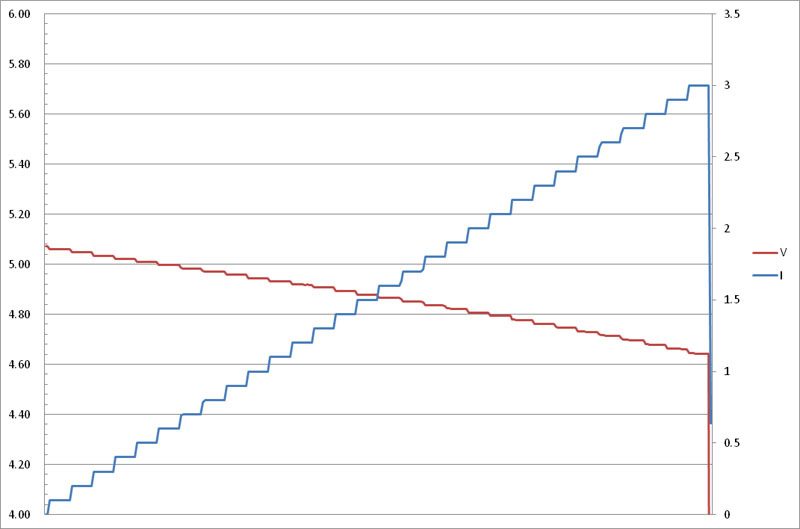

USB-C輸出埠的輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3A,行動電源便會截止輸出

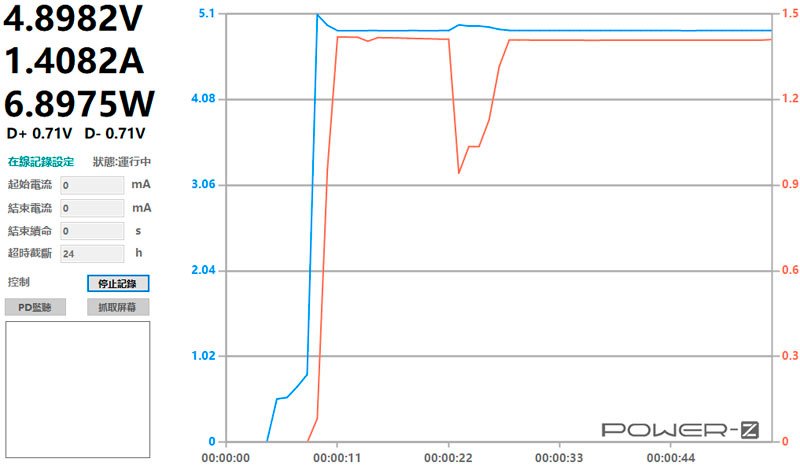

QC3.0埠對Apple iPad2充電電流,可達原廠充電器水準

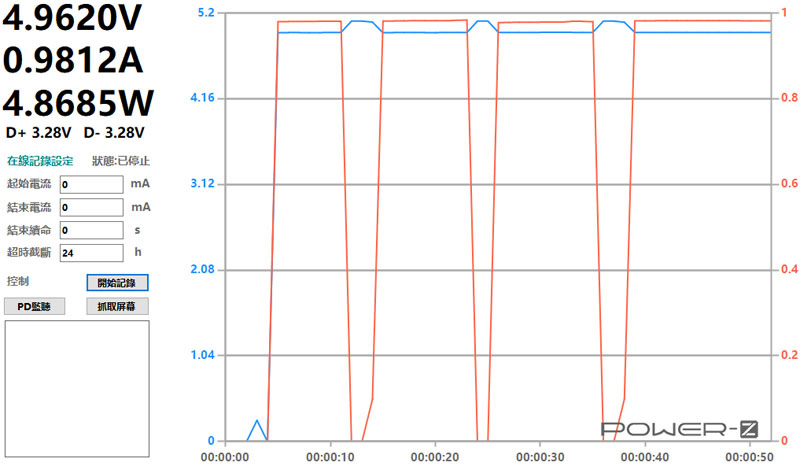

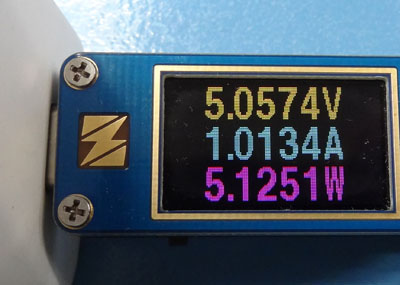

5V埠對Apple iPad2充電電流,因不支援Apple充電定義,僅能以1A電流進行充電

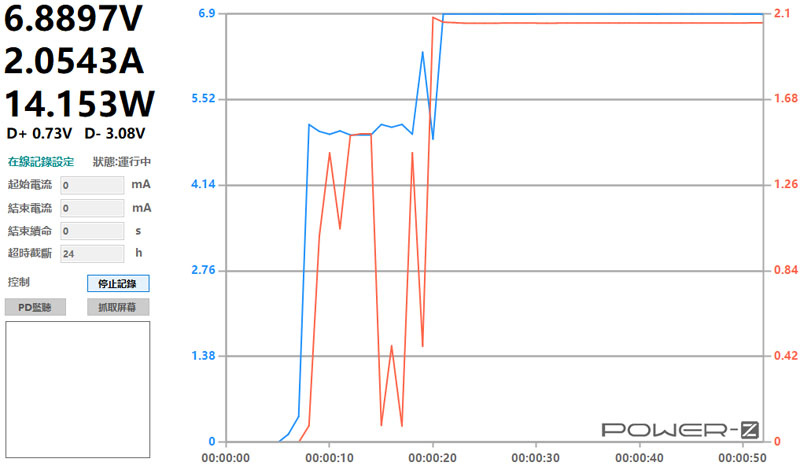

QC3.0埠對ASUS ZenFone 5充電,可正常啟動快充並達到14W充電功率

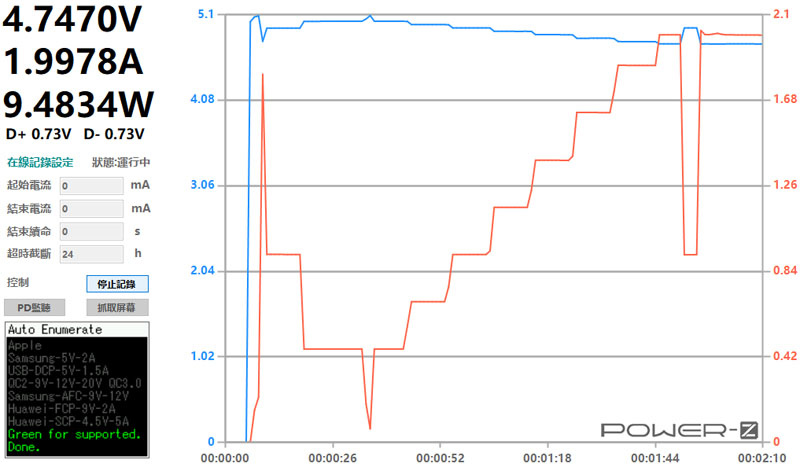

USB-C埠對ASUS ZenFone 5充電,充電電流可達2A

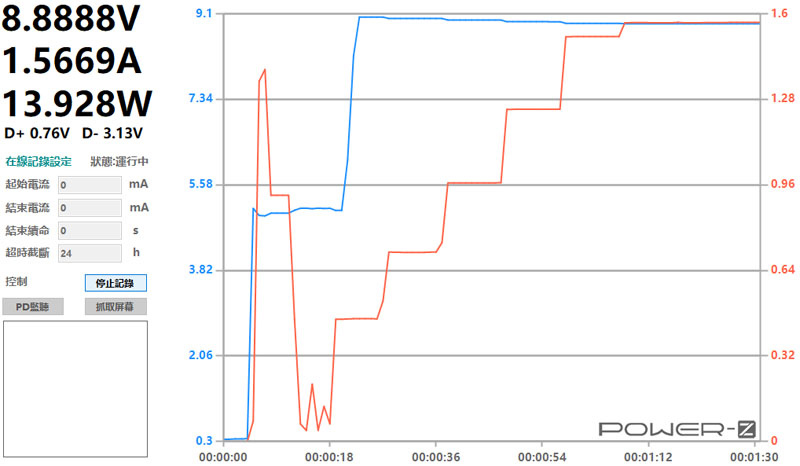

QC3.0埠對HTC U11+充電,可正常啟動QC3.0快充並達到14W充電功率

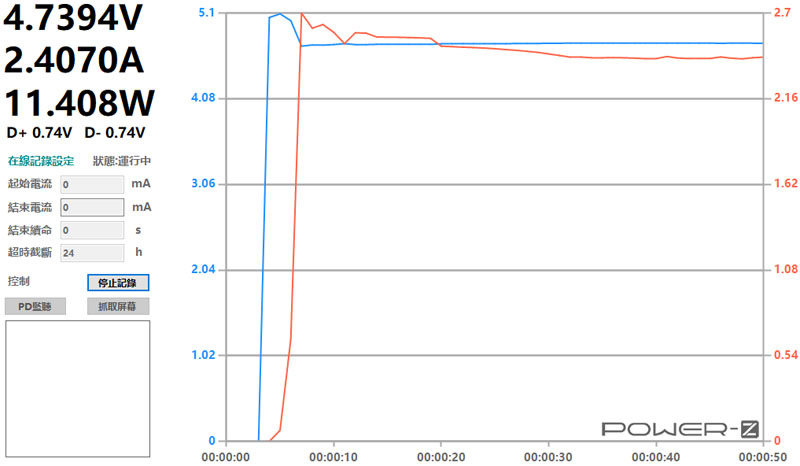

USB-C埠對HTC U11+充電電流,可以2.4A電流進行充電

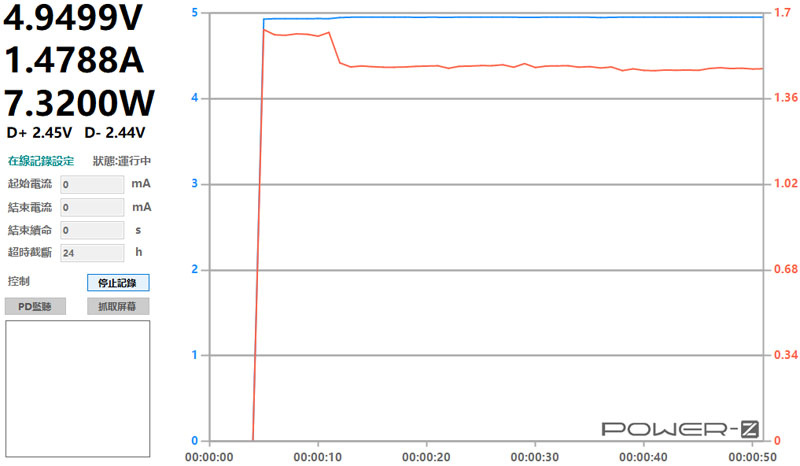

5V埠對HTC U11+充電電流,可以1.4A電流進行充電




結論:

ZenPower 10050C具備USB-A/USB-C兩種共三個輸出埠,同時USB-C也兼做充電輸入埠,QC3.0輸出埠(藍色USB-A)適合連接支援QC3.0的裝置進行快速充電,當連接不支援快充的裝置時,會保持5V標準輸出模式,5V輸出埠(黑色USB-A)適合對限用5V裝置充電,USB-C適合搭配具備USB-C輸入的裝置,插上裝置時,需要手動按壓開關,行動電源才會開始輸出,偵測無負載自動關機時間比較短,不過當電池電量不足時,行動電源會關閉QC3.0快速充電輸出,此時輸出會降回5V,從測試來看明顯影響了高於5V輸出下可用mAhWh,無法達到其標示的額定電容量,另外USB-C輸出埠未搭載快充,也只能以5V輸出,但同樣放電電流下輸出壓降較大,與另外兩埠輸出5V時比較起來,可用mAhWh表現也明顯較差



報告完畢,謝謝收看
