大家還記得這把電風扇嗎???

幾天前我簡單開箱來叫大家一起敗家~

只要有行動電源就能走到哪吹到哪 勳風 14 吋 USB 無線 DC 直流風扇升級版 HF-B49U

showmer相片 2018-5-24 02 40 57

當時狐仔沒有解釋太多電力方面的設計,原因是專業的狼大也跟著入坑了

所以當然不能班門弄斧,把表現的機會交給神一般的狼大嚕

接下來大家看他表眼吧

產品特色:

1.直流馬達六年保固

2.可使用行動電源供電,戶外室內兩用,免插電走到哪吹到哪,不受電源插座及地點限制

3.支援15V變壓器及5V行動電源兩種供電模式

4.節能省電60%以上

5.旋鈕式開關+無段風速調節

6.五片式扇葉設計,風大柔順低噪音

7.可高低升降/俯仰調整,可自動左右擺頭

8.專利集風網罩,風力集中吹更遠,有效風距15公尺以上

9.靜音節能與空氣循環功能二合一



產品規格:

1.產品名稱:14DC節能行動立扇(免插電)(USB行動風扇)

2.產品型號:HF-B49U

3.交流變壓器輸入電壓:AC100-240V50/60Hz

4.電扇本體輸入電壓:DC15V/2ADC5V/2A

5.電扇本體額定功率:最大25W

6.產品尺寸:約395x395x1020mm

7.產品重量:約3.61公斤

8.產地:中國



外箱,印有廠商標誌、產品名稱、特色圖示,以單線圖呈現風扇外觀


產品特色圖示說明


外箱側面印有特色說明


外箱另一側面印有產品規格、製造商聯絡資訊、免費服務專線、官方網站、電子郵件地址


打開外箱,內部配件裝在塑膠袋內避免互相摩擦受損

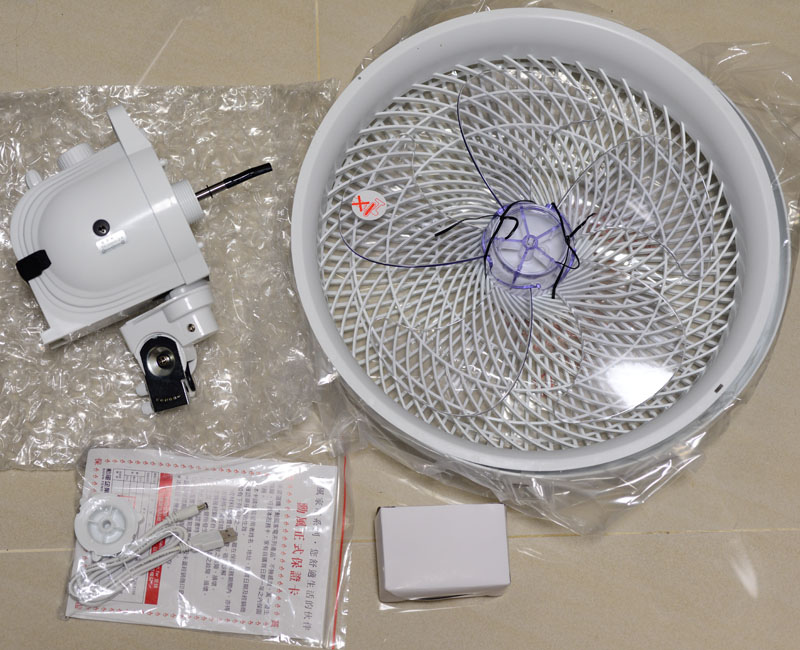

內容物一覽,有馬達總成、扇葉、前護網、後護網、變壓器(白色紙盒)、配件及說明書


底座與立柱部分

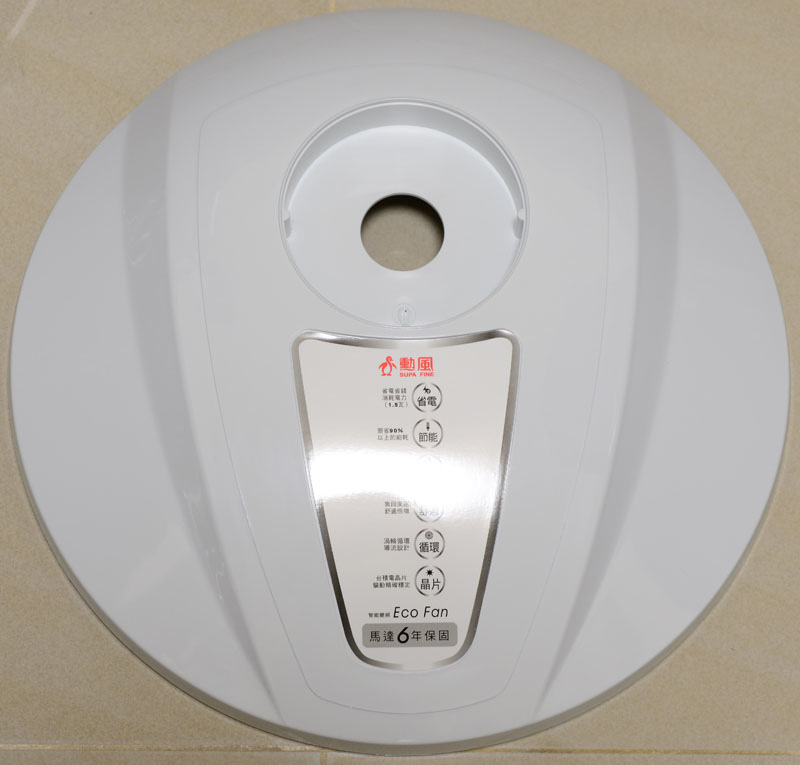

底座,高度約為7公分

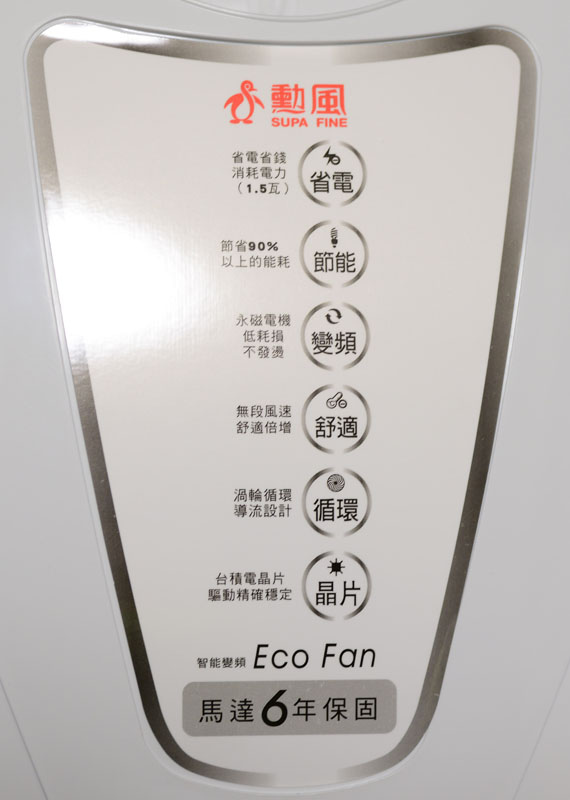

底座上的特色圖示貼紙,遠看其實還蠻像按鍵的

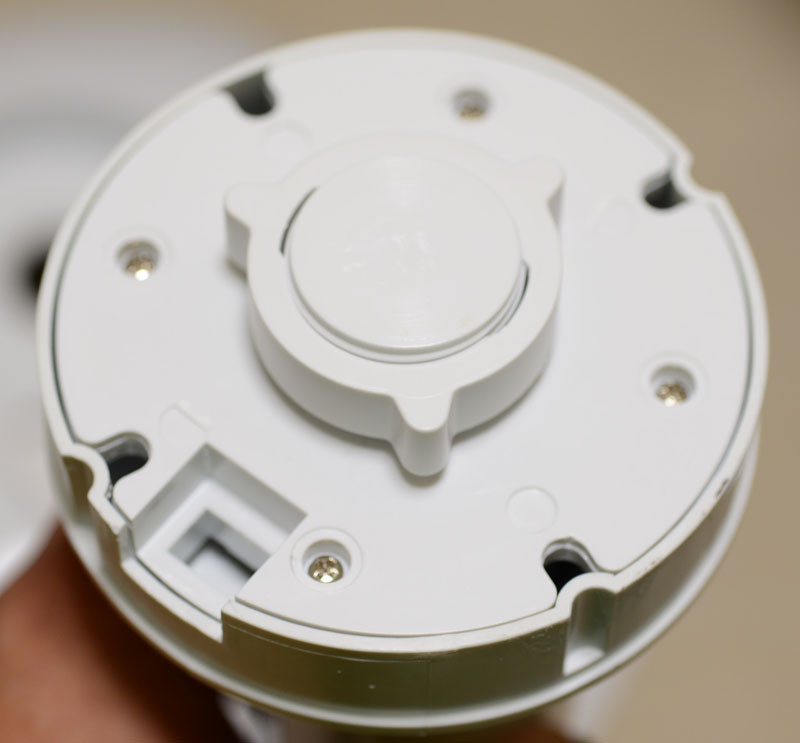

立柱連接底座的安裝處,有防呆凹槽及手轉塑膠螺帽

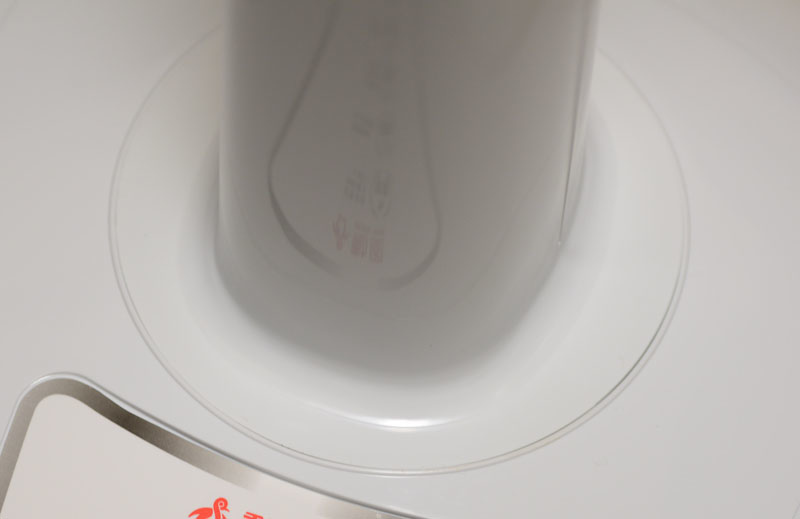

將塑膠螺帽取下,依照防呆凹槽位置,把立柱插入底座的安裝孔,兩者之間應無明顯縫隙及高低落差


將塑膠螺帽鎖回,並用手確實轉緊,就完成底座與立柱的組裝

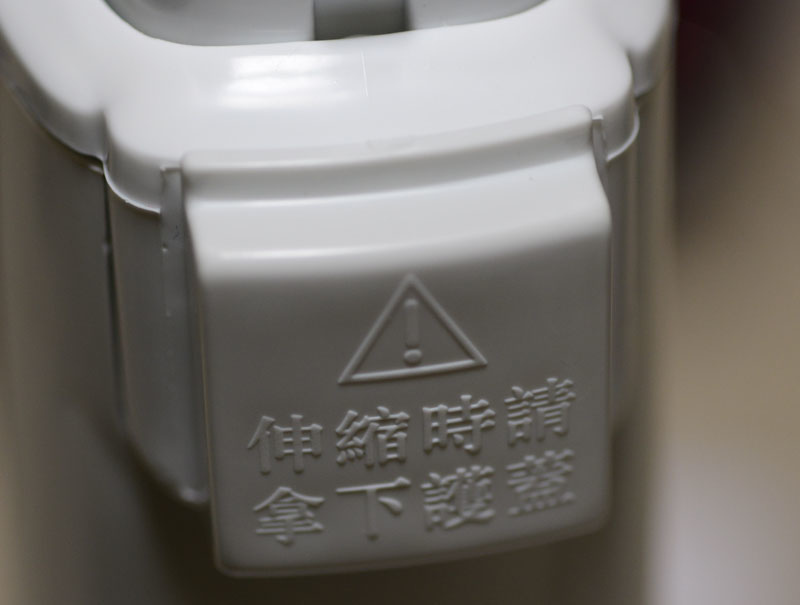

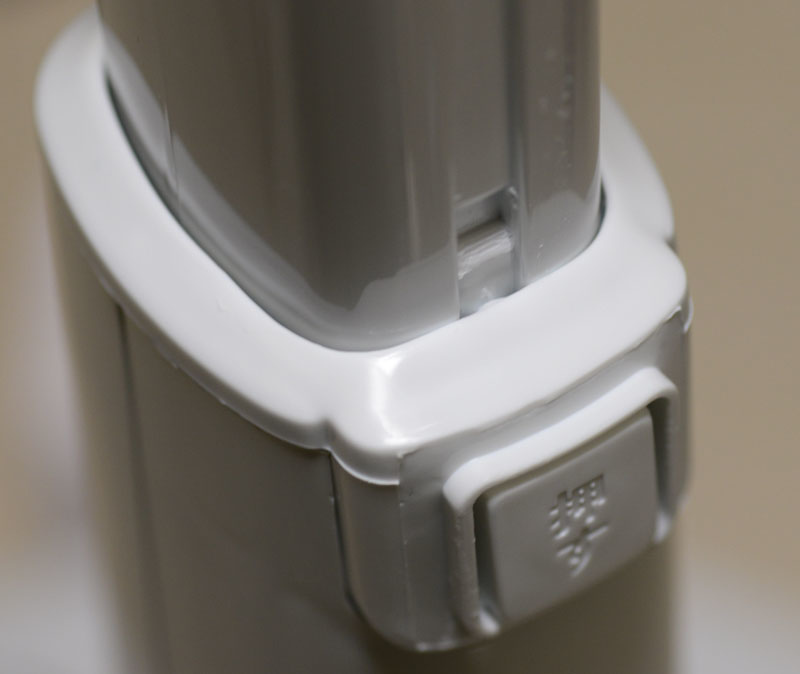

立柱上調整高低的按鈕有護蓋蓋住,避免誤觸


取下護蓋,就可以看到按鈕,按下後可調整立柱高低

立柱外筒高度約為33公分,可調內筒高度可在最低13.5公分,最高30.5公分的範圍內調整

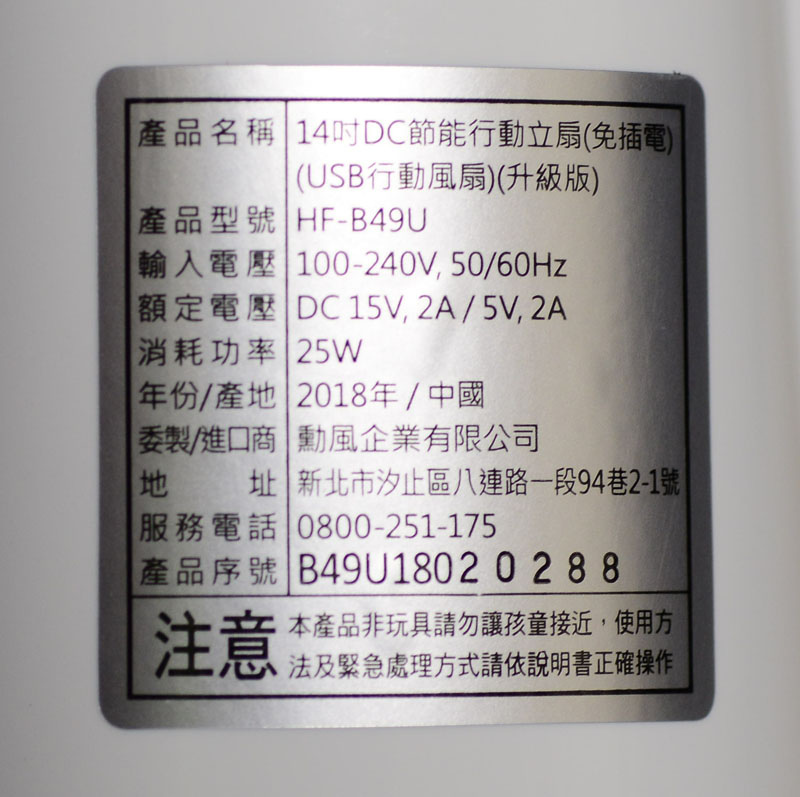

立柱底部有產品規格及廠商聯絡資訊貼紙

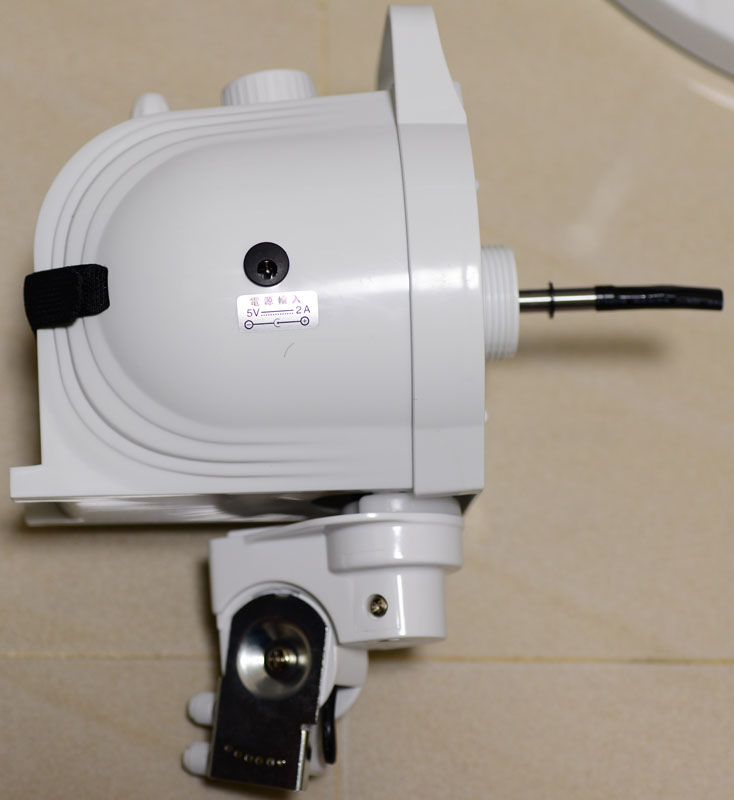

馬達總成,因為電源輸入插座在轉軸後方(15V)及馬達外殼側面(5V),所以沒有外露的線路

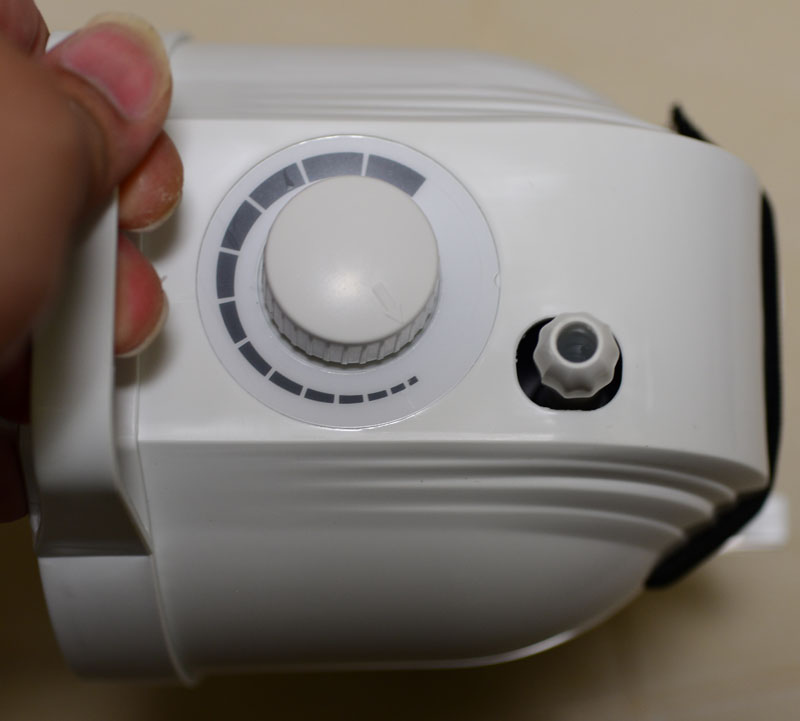

電源開關兼無段式風量調整旋鈕及自動擺頭控制拉柄在馬達外殼頂部

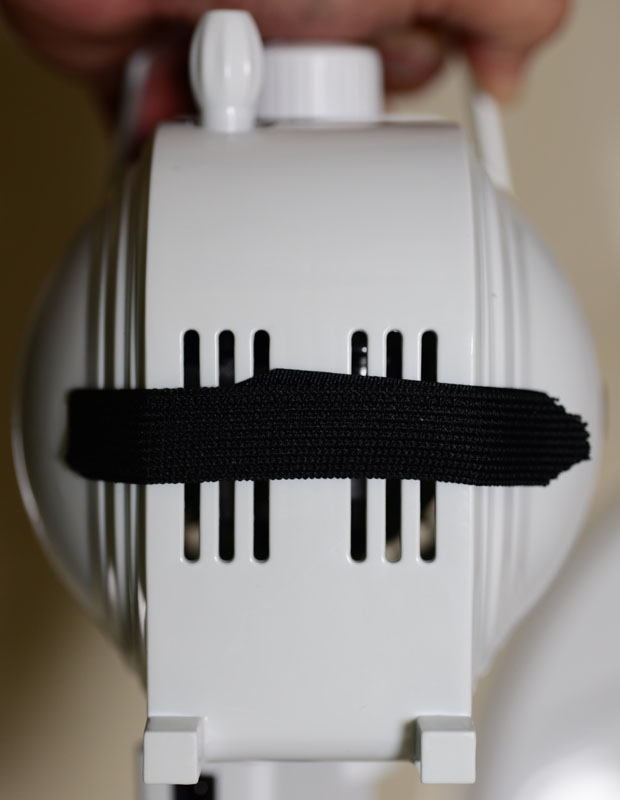

馬達外殼後方設計成平面造型,底部有兩個支撐行動電源的腳座及固定用彈性魔鬼沾束帶

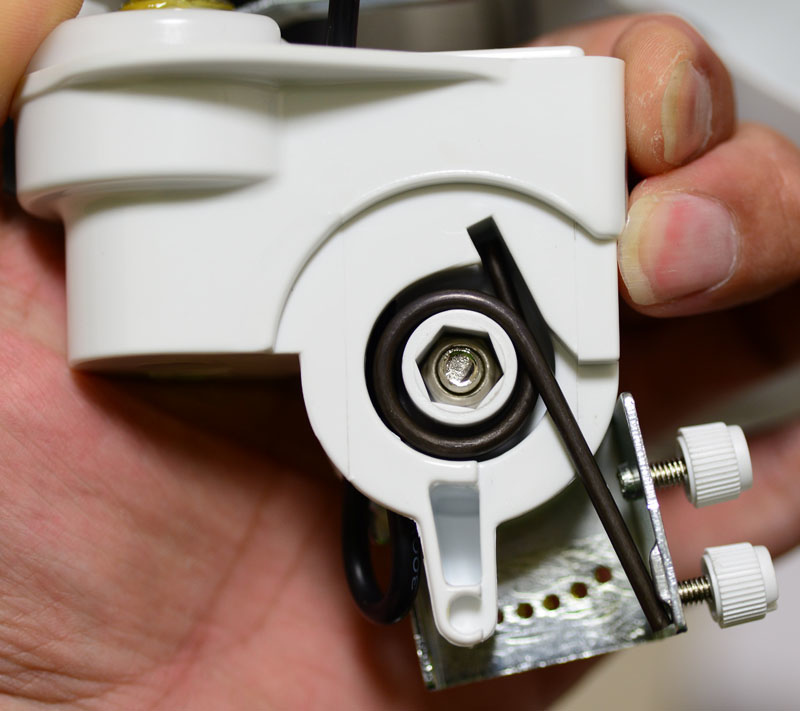

轉軸處可以手動調整俯/仰角,使用定位鋼珠及螺旋彈簧協助支撐

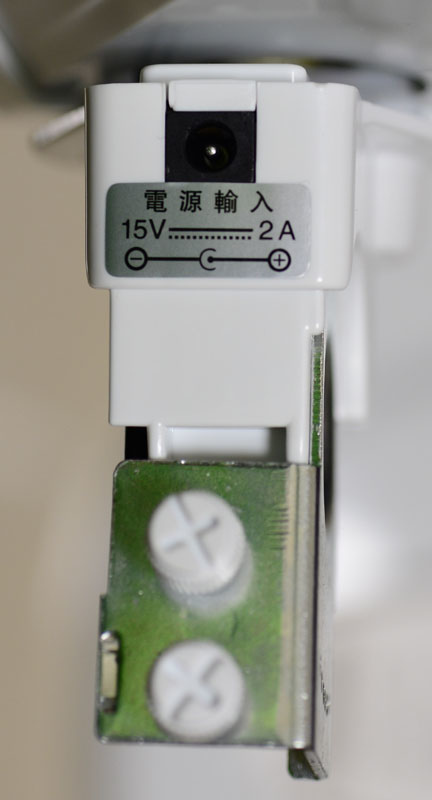

15V電源輸入插座在轉軸後方,下方兩個手轉螺絲可將馬達總成鎖在立柱頂端

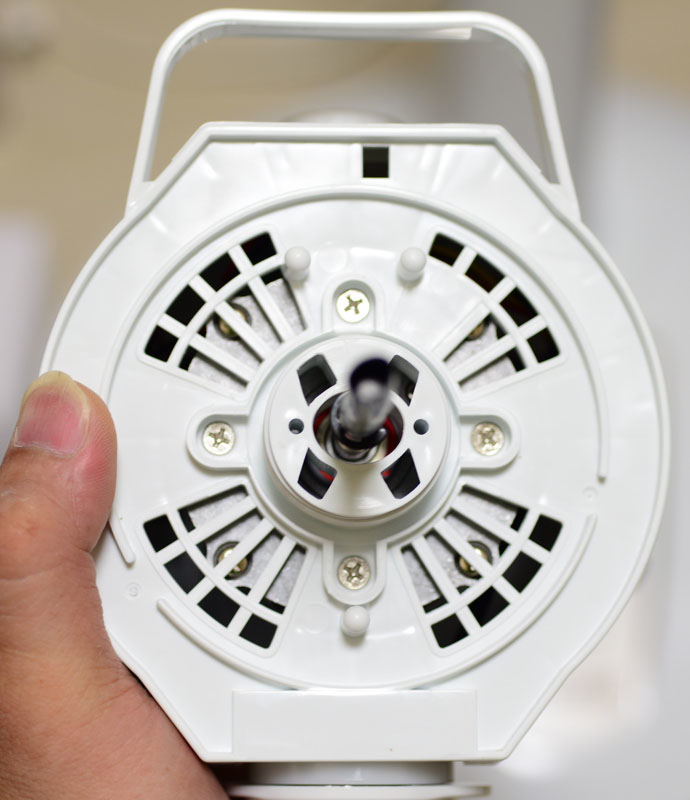

馬達正面,外殼頂部有手提把

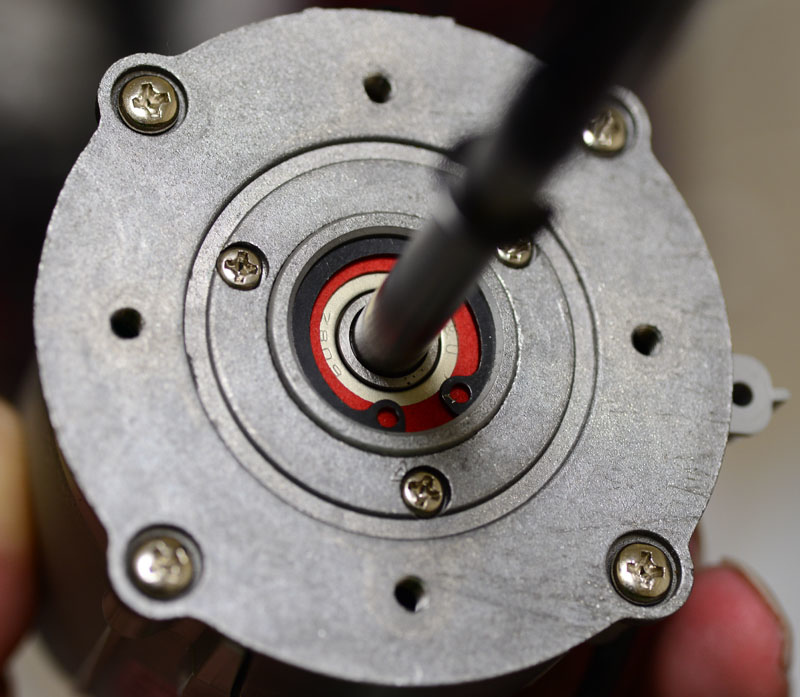

將馬達總成外殼拆除,就可以看到馬達本體,馬達軸心使用滾珠軸承確保運轉滑順


馬達上有型號貼紙、電壓電流規格、製造商名稱

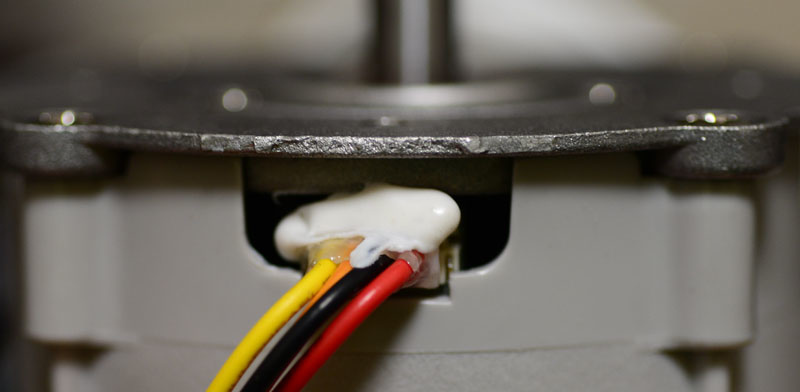

馬達連接線插座處有固定膠

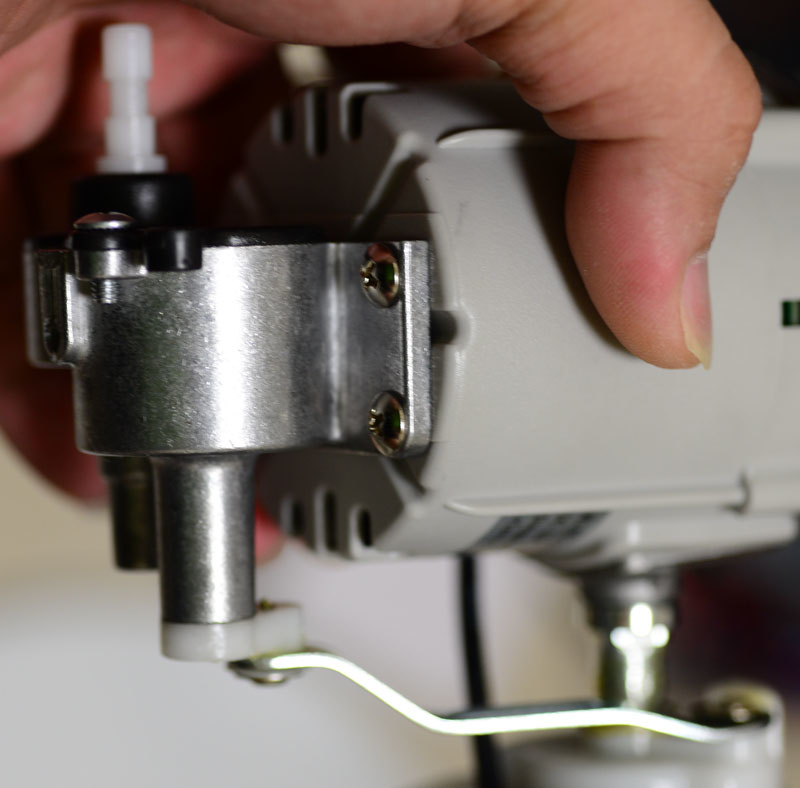

後方擺頭機構驅動齒輪箱

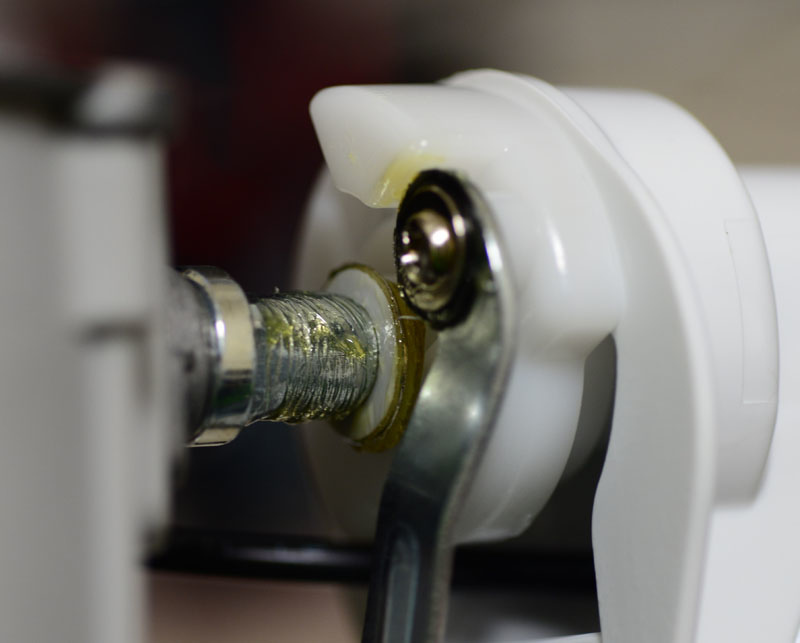

擺頭驅動拉桿與支點軸心處有塗黃油

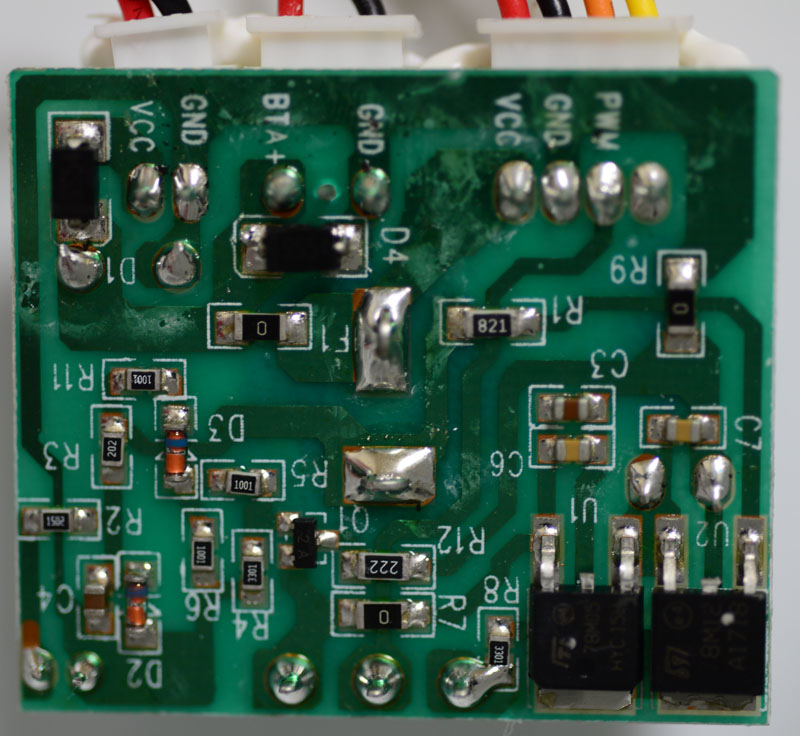

為何這台電風扇用行動電源也能來電?行動電源5V輸入會經過一塊升壓電路板,將輸出電壓提升至15V左右(依照負載程度輸出電壓會改變)再供電給馬達,因為坊間5V行動電源輸出最大電流多在2A,為了避免行動電源超載輸出,所以該塊電路板會將最大取電功率限制在10W以內,確保行動電源不會超載輸出並提升行動電源的相容性,但馬達輸出功率也會下降,所以使用5V行動電源供電時大約只有原本四成的輸出功率


風扇轉速控制電路版,將無段旋鈕位置轉換成馬達速度控制信號

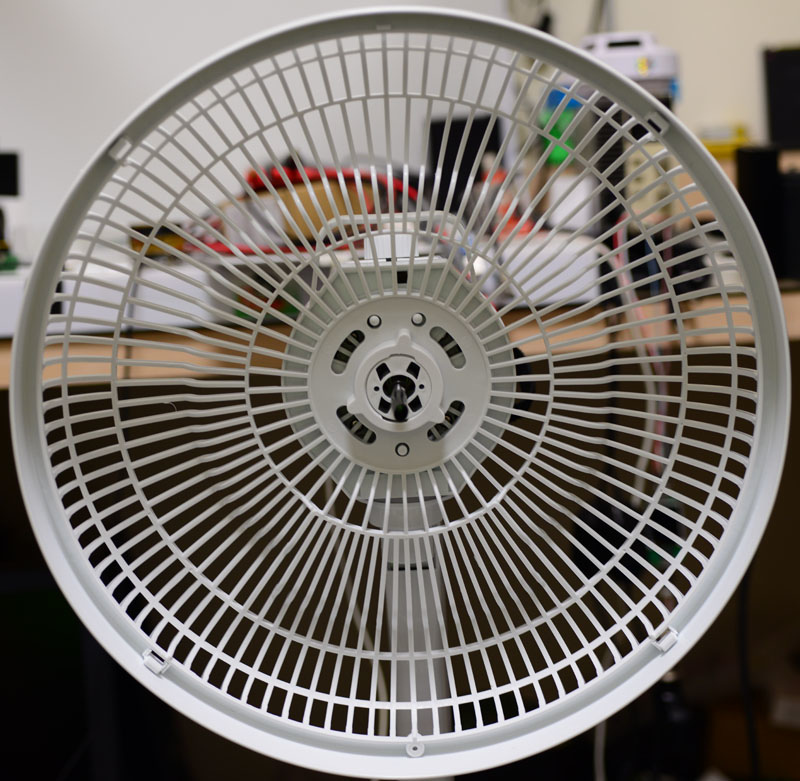

安裝後護網

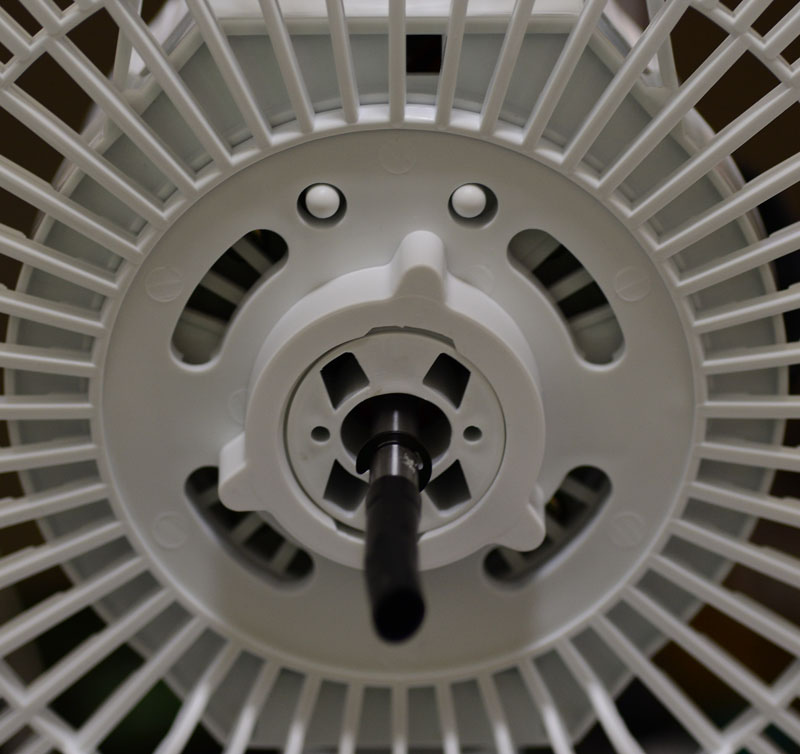

使用配件包內手轉塑膠螺絲將後護網固定在馬達總成上(順時針轉緊)

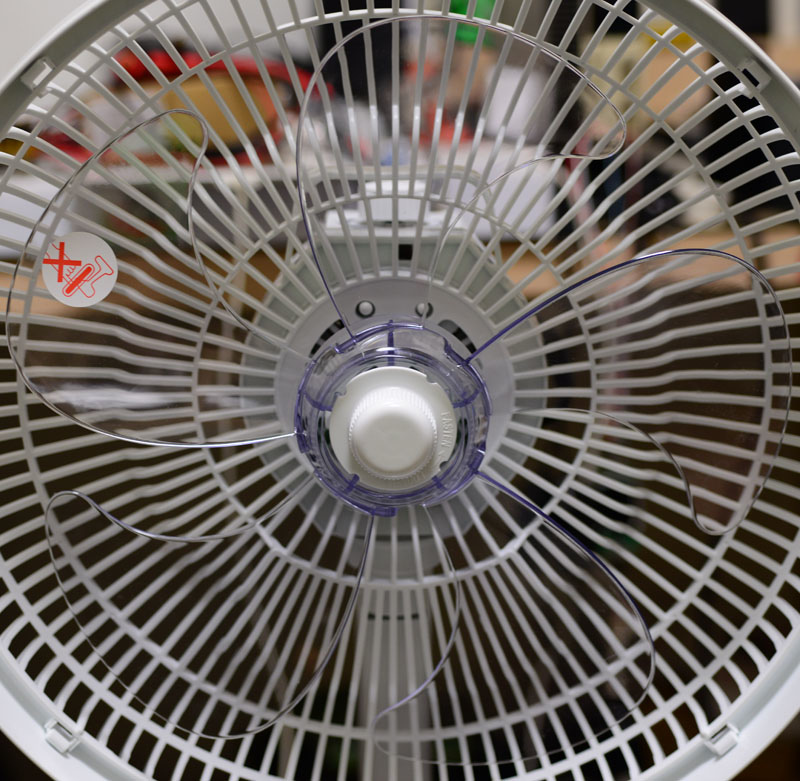

安裝扇葉,扇葉軸心孔有半圓形切角,只有一個角度能套進馬達軸心

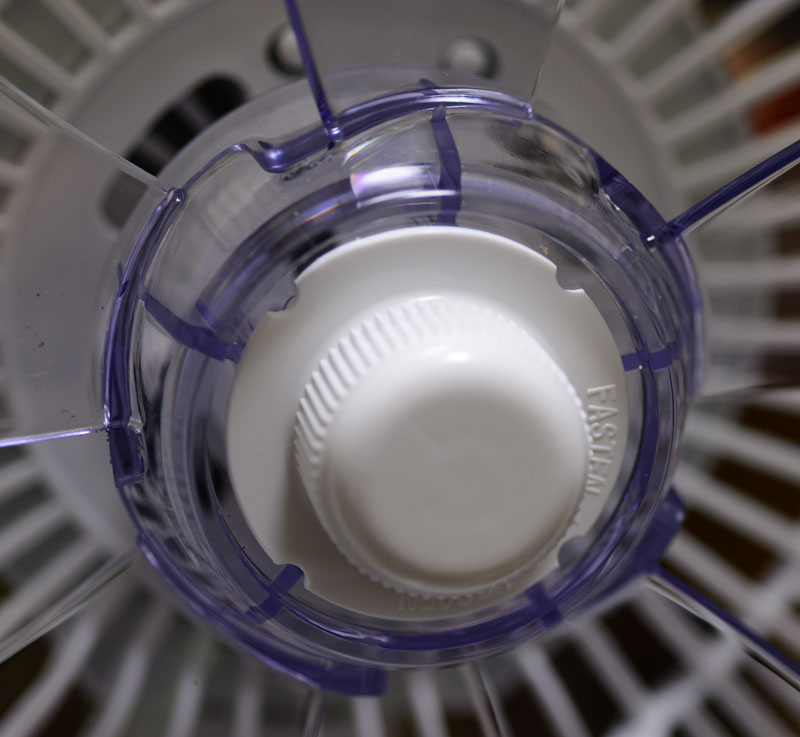

用配件包內的手轉旋鈕固定扇葉與軸心,採用反牙設計(逆時針轉緊)

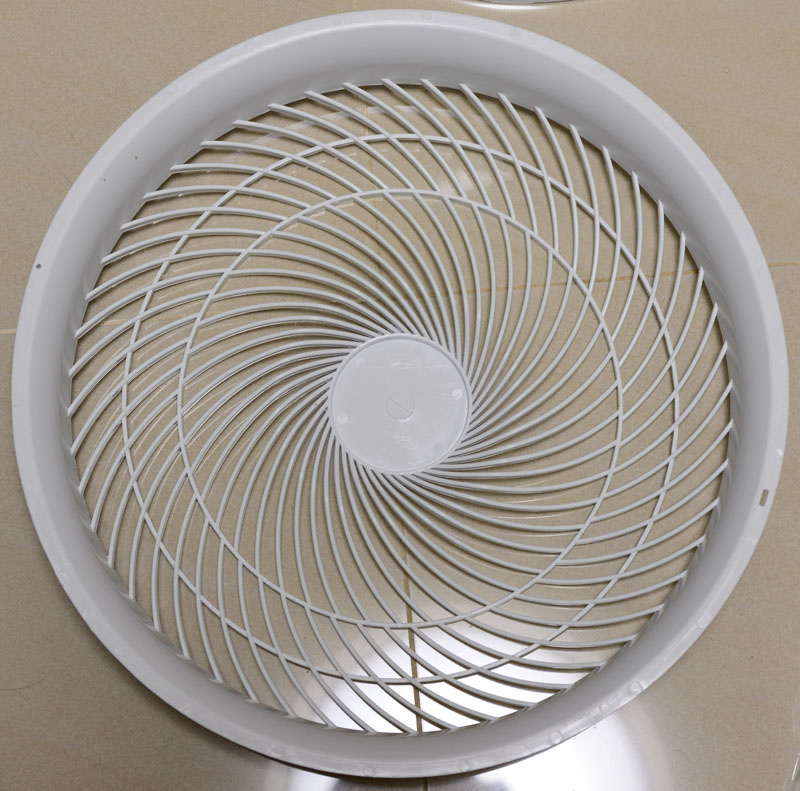

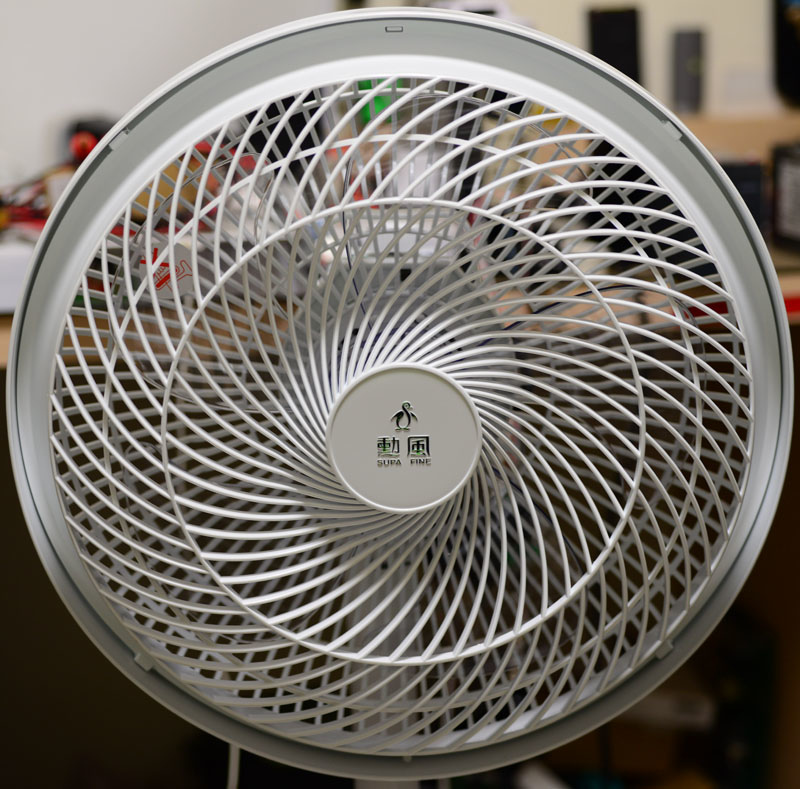

前護網採用螺旋造型,有增強風量與讓風流可吹更遠的效用

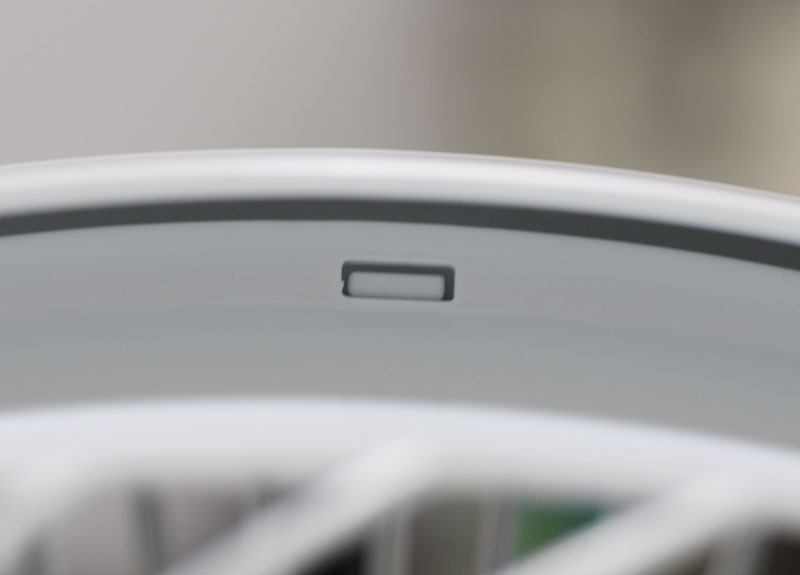

安裝時,前護網與後護網頂部位置有一個防呆卡榫,要對位正確才能完全卡入護網


安裝完成後的樣子,配件包內還有一個小螺絲,用來固定前後護網,螺絲孔在後護網下緣處

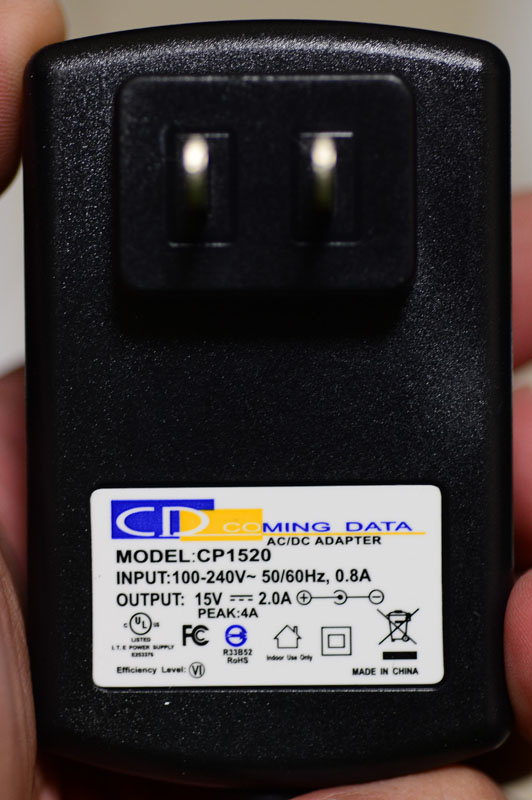

隨附的交流電源供應器,輸入為AC100-240V全域電壓,50/60Hz0.8A,輸出為15V/2A(峰值4A)

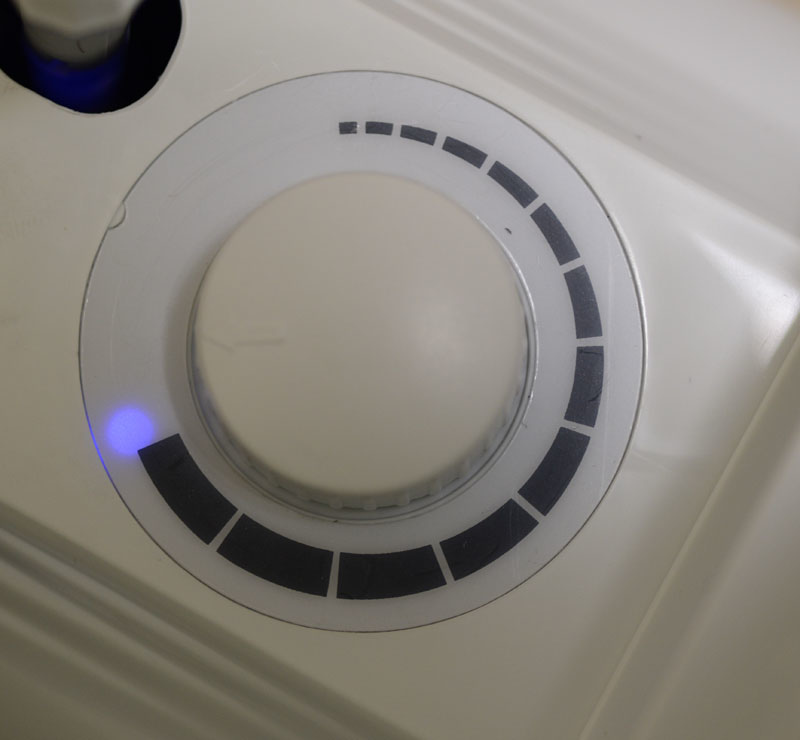

接上電源,順時針轉動風速調整轉鈕,有一藍光LED會點亮,表示已經通電


馬達後方行動電源固定架上放上小米行動電源2 20000mAh版本的樣子


使用行動電源供電時,除了從馬達側面插座以5V輸入外,若行動電源支援QC2.0/QC3.0,且支援12V輸出的話,則可以使用QC觸發器,觸發行動電源輸出12V,並使用隨附的USB-ADC插頭線路插到轉軸後方15V輸入的位置(注意,不可插在原本行動電源5V輸入的位置),同樣可以讓風扇啟動運轉,且因為12V供電功率較大,可以讓電風扇運作在插電模式下七成左右的功率

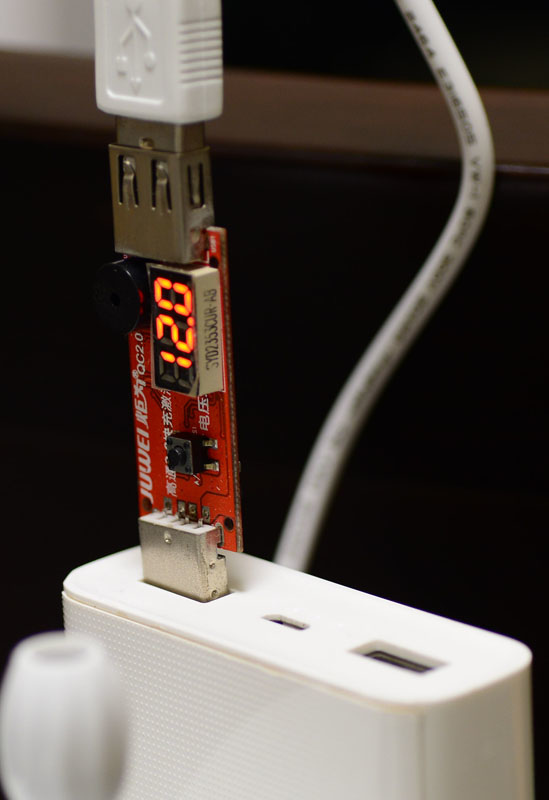

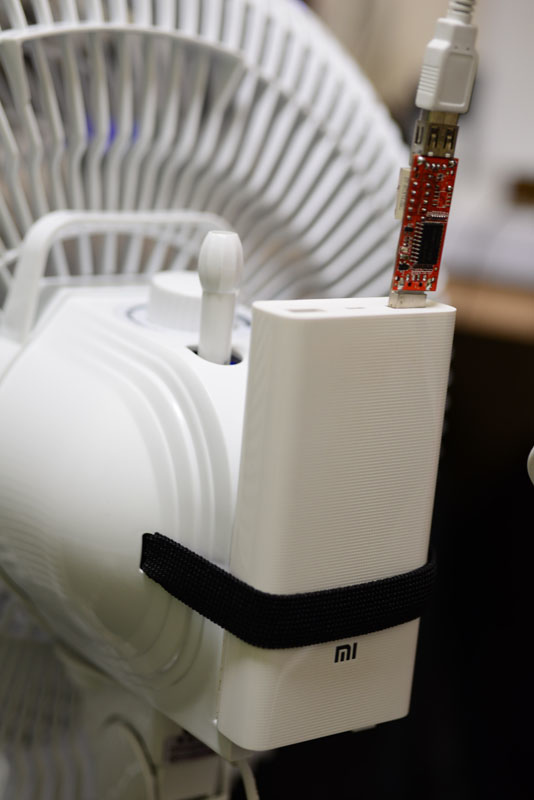

透過觸發器讓行動電源輸出12V供電給電風扇


使用5V供電、12V供電、15V供電下的電流與功率數據


也可以搭配合適的電源線,直接使用12V電瓶對電風扇供電,適合露營等戶外使用場合

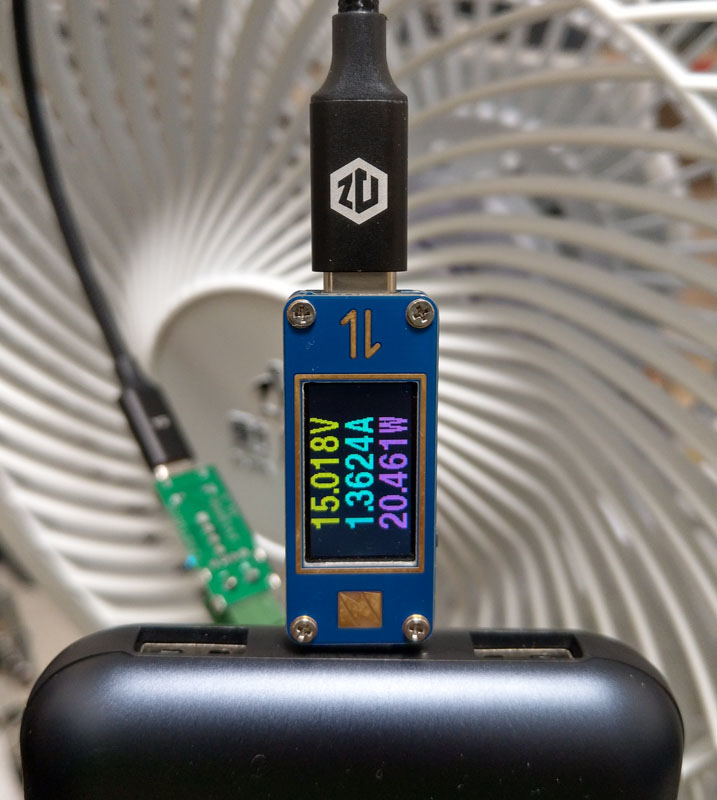

目前PD行動電源也越來越普及,若行動電源支援15V電壓組合,並支援30W或以上的輸出功率,同樣可以透過PD觸發器讓行動電源輸出15V,供電給電風扇的15V輸入插座,這樣就可以讓電風扇在行動電源模式下以額定功率運作




結論:

勳風14吋節能行動立扇,無段式風速調節,集風網罩設計讓風流可以吹更遠,直流無刷馬達提供六年保固,除了採交流電轉15V供電以外,也具備行動電源供電能力,讓使用場合及區域範圍可以擴大,不會受到電源插座的限制。行動供電模式為了避免5V行動電源超載,風扇最大輸出功率會受限,但只要手上有合適裝備的,行動供電模式下也可採12V15V輸入,可讓風扇以接近或等同於額定功率運作,價格定位導致整體塑膠感較重,但同樣具備高低/俯仰調整功能



報告完畢,謝謝收看
