3d 列印 此用的成型技術除了熱熔膠條的fdm外...
還有光固化...光固化分為 sla dlp 跟lcd
而早期第一台平民光固化印表機 farm 1是sla的方式
在三年前整套設備搞定大約需要10~20萬的價格
而現在的dlp跟lcd其實都已經很成熟了
價格也熟到爛掉了

今天要開箱的是台灣製造的Phrozen shuffle XL

original

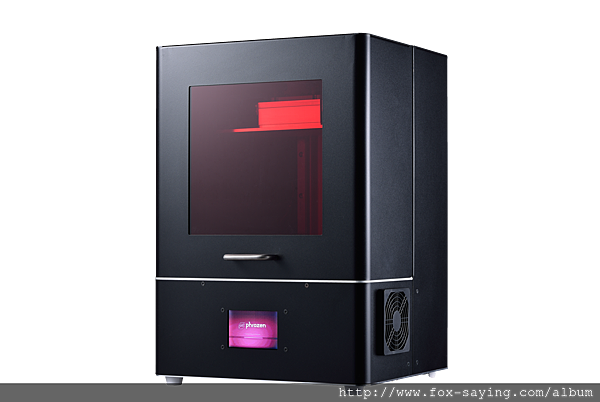

終極光固化機:Phrozen Shuffle XL

採用 8.9 吋 2K LCD 螢幕 ☛ 一樣高解析但不犧牲列印面積
XY 達 75 µm 高解析度 ☛ 適合一般模型、牙科應用、工廠製具、產品打樣
ParaLEDTM 平行光陣列式光源 ☛ 全面積 90% 均勻曝光,優於傳統單光源設計
405 nm UV LED 燈源 ☛ 適用市面上大多數樹脂
USB + 觸控面板操作,不用電腦也可操作 ☛ 不用時時刻刻連結著電腦
線性滑軌搭配滾珠螺桿和滾珠軸承上固定板 ☛ 高穩定Z軸不必擔心晃動紋
保固一年**,線上 Facebook 社群支援、線上客服支援 ☛ 有問題找 Phrozen !


技術規格

機台尺寸:39 * 29 * 47 公分
機台重量:21.5 Kg
列印尺寸:19 * 12 * 20 公分  => 大面積列印
XY解析度:75 µm
Z解析度:10 µm
列印速度:每小時30 mm
建議層厚:10 - 100 µm層厚
==================================================

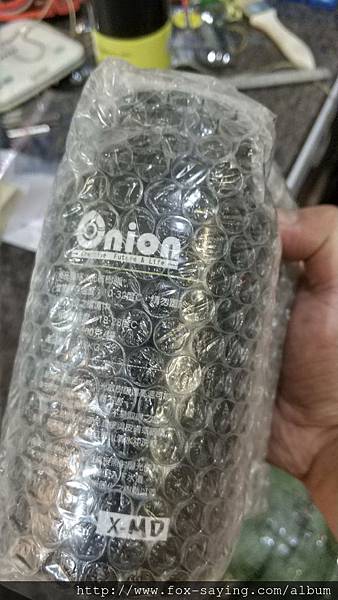

打開先看到代理商送的原料~
這是 預購 Phrozen shuffle XL 時贈送的兩罐
當初考慮時,就是這兩罐料推我下海的~~~ mmmm...我就是貪圖這料啊...

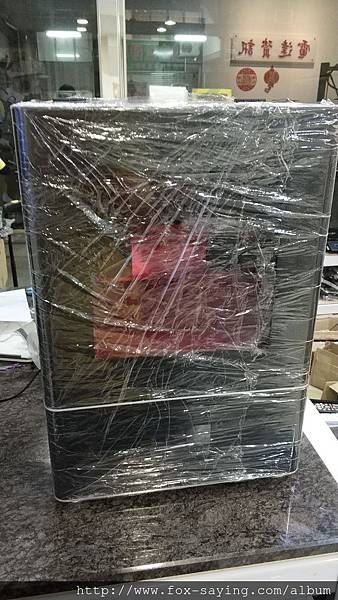

為了防止新品有刮傷,剛到貨的機器本身都有做膠膜包覆

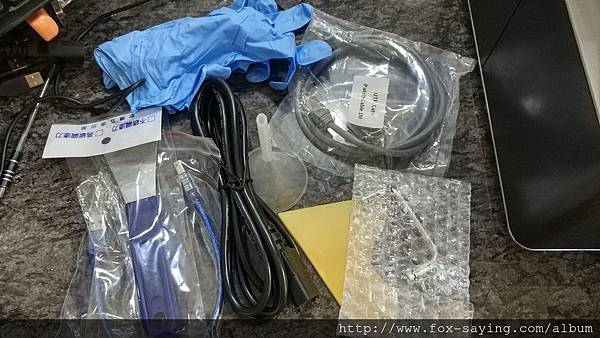

裡面有個配件箱,就不多拍了,直接跳過來到正題來測試機器...

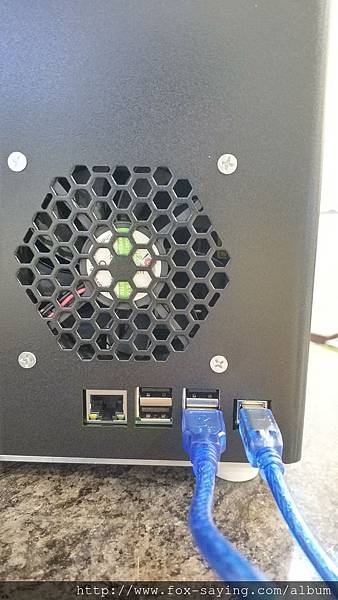

整台機器中唯一需要注意的就是這裡,裡面附送的 usb線是讓機器自我連線用的

所以在使用時你必須如下圖那樣連接

裡面架構系統就是 ramps @ 光固化用 marlin+ raspberry pi 3 @ nanoDLP os

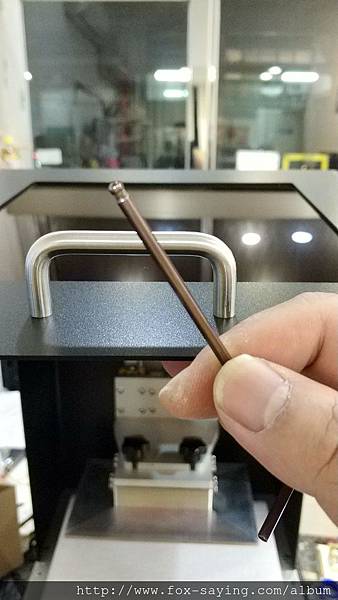

整機的工具只有這個六角板手...
不管是為了防止運送中被撞擊掉落的面板握把,或者是平台校正的工具,都是用這一支
要好好收好....


剛開機沒有接上網路的時候也能操作,可以透過隨身碟來傳送資料
不過我會建議連上網路作業會比較好


先進入系統看看狀況處理器的使用率跟記憶體很正常,但是有個神奇的地方,
溫度顯示 42 度...過了兩天觀察....待機顯示 45 度...不過目前沒有太大問題
就先測試其他功能

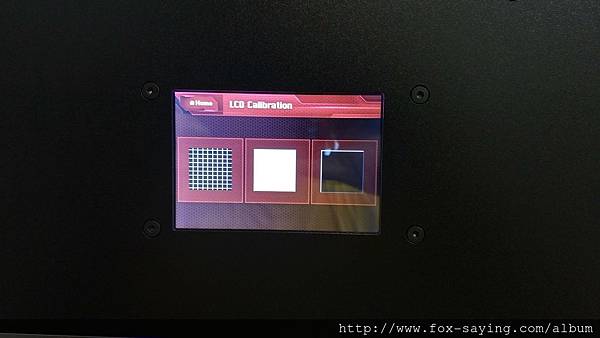

再來進入 lcd 選單
1.可以做網格測試,...

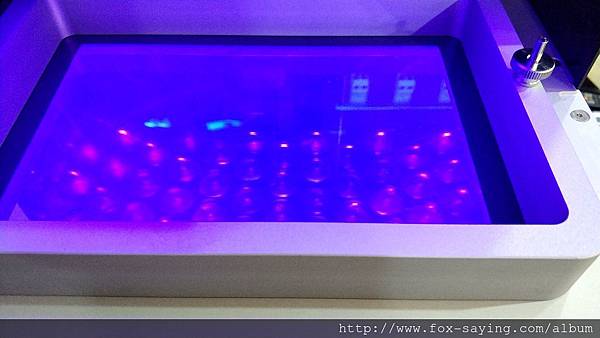

2.全亮(測試 LCD 跟 LED 是不是有問題)
3.全暗.......在 DLP 機種可以測試遮光的程度....LCD 機種似乎是沒有作用(?)
這邊是最基礎的前端測試...要先確認到手的 lcd 是否有問題....
這樣也才好釐清是否原廠出廠就有問題,
或者是自己操作不慎使 lcd 破裂,畢竟 LCD 是耗材

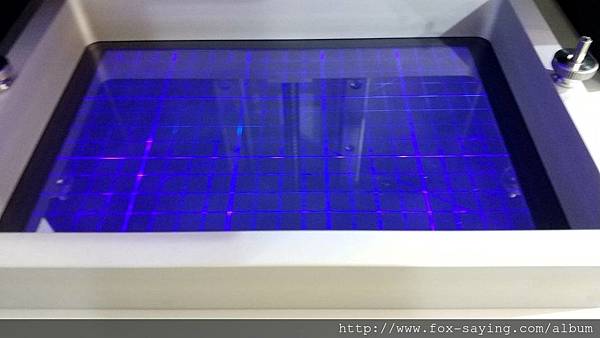

網格


全亮


測試完就準備放到光固化區了

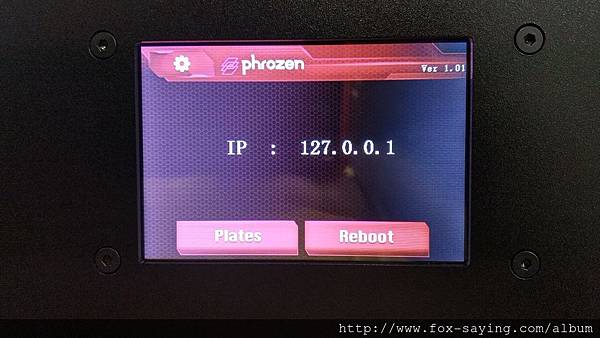

這時候接上網路線,已經出現了IP


在來就是做平台的校正...


平台校正時候要鎖固平台....
四個角鬆掉後,記得把平台四個角落小力的敲一下...
確保已經到底後,就要鎖緊平台啊

在來就是準備列印....
先找個切片軟體....八仙過海各有神通...
這次用的是對岸的光固化切片軟體赤兔 box....
赤兔目前有兩款光固化切片軟體
ChiTu DLP Slicer V1.3.6  以及 ChiTuBox

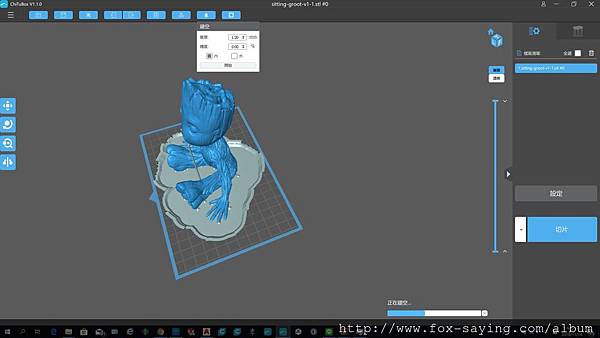

這次是第一次使用ChiTuBox


設定支撐 以及 中間中空~挖導流孔....省一點材料

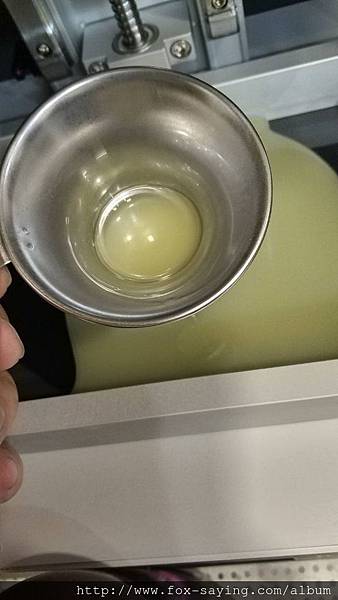

這次因為是測試,所以是用廢料桶的廢料來做光固化...
廢料桶的東西有時候會有雜質,平台壓下去有時會造成面板破裂
所以這邊建議每次使用的時候先過濾掉雜質....

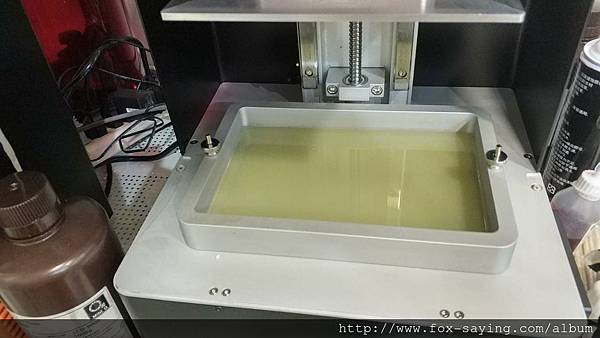

Phrozen shuffle XL 足足給放入了 50ML*3 的原料量....

但視覺上看起來好像只有半滿,這台真的是大胃王等級的
這邊特別提醒~原料不其實不要放到太高,否則要不然平台下去後,原料液會滿出來

相信我~你不會想要面對這種災難的

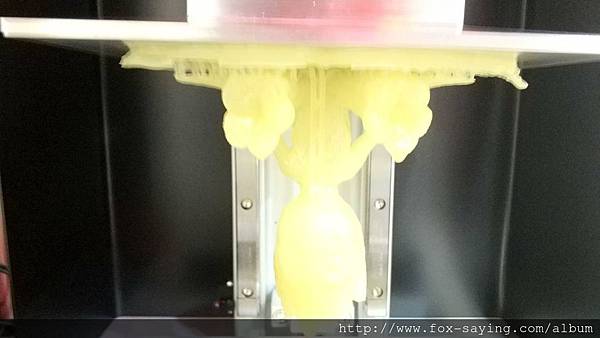

其實速度算蠻快的~六七個小時就印好了

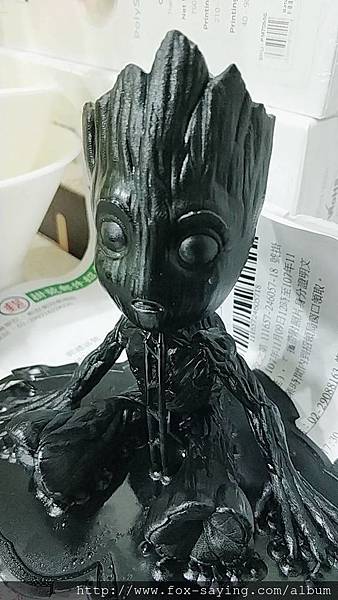

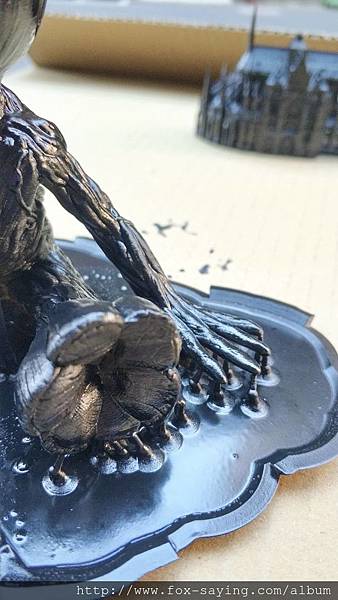

拔下來整理一下


這個作品還經過一些簡單的處理
1.酒精清洗
2.二次固化
再來就表面噴個保護漆....有看到嘛?

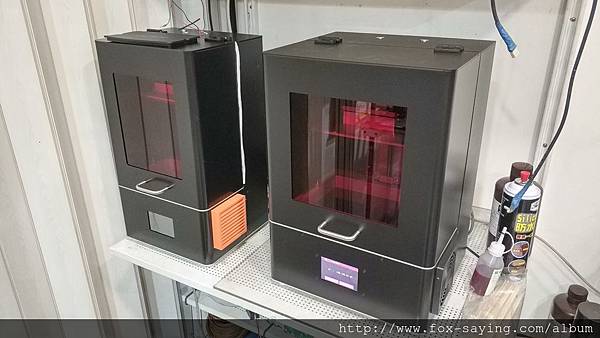

目前 Phrozen 的光固化機共有兩個型號

Phrozen shuffle XL 的解析度略輸給給 Phrozen shuffle ....
但這價位便宜不少,很是讓人滿意

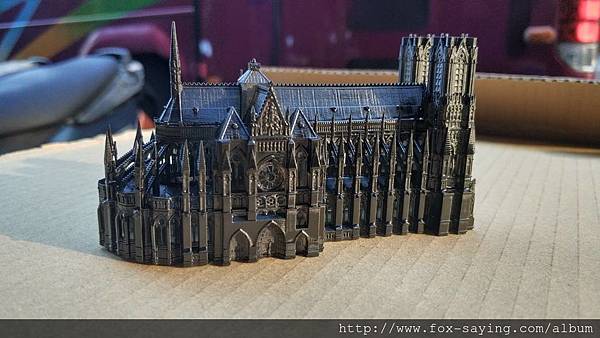

我們來看一下底下這個細緻度更高的作品

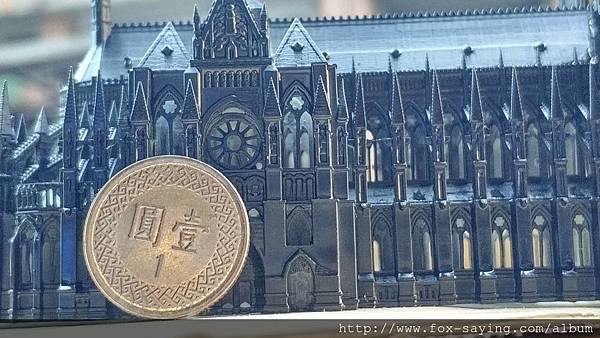

看看教堂的欄杆成形的細緻度

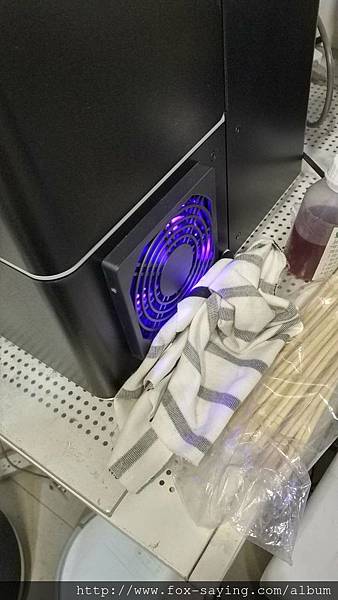

另外~因為原廠的風扇防塵罩會有 uv 光的漏光

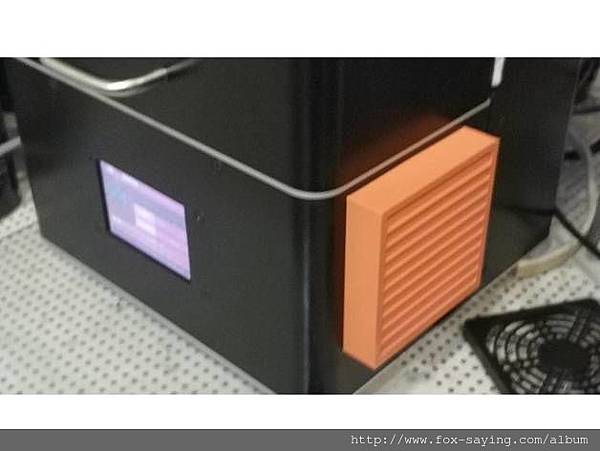

所以用 fdm 印製了uv 罩 (需要印製檔案的朋友請點本連結) 來降低 UV 光外溢的傷害

478946


===================================================
另外光固化用原料有誘發基因突變 致癌等的風險....請注意安全妥善的處理運用!!!
已經二次固化後的水...放置兩周,吸引了至少四隻蚊子死在上面...
請確保您有足夠的安全常識以及使用概念!!!!
===================================================
